1 Asentajan käsikirja Ilma/vesi-lämpöpumppu IHB FI

2

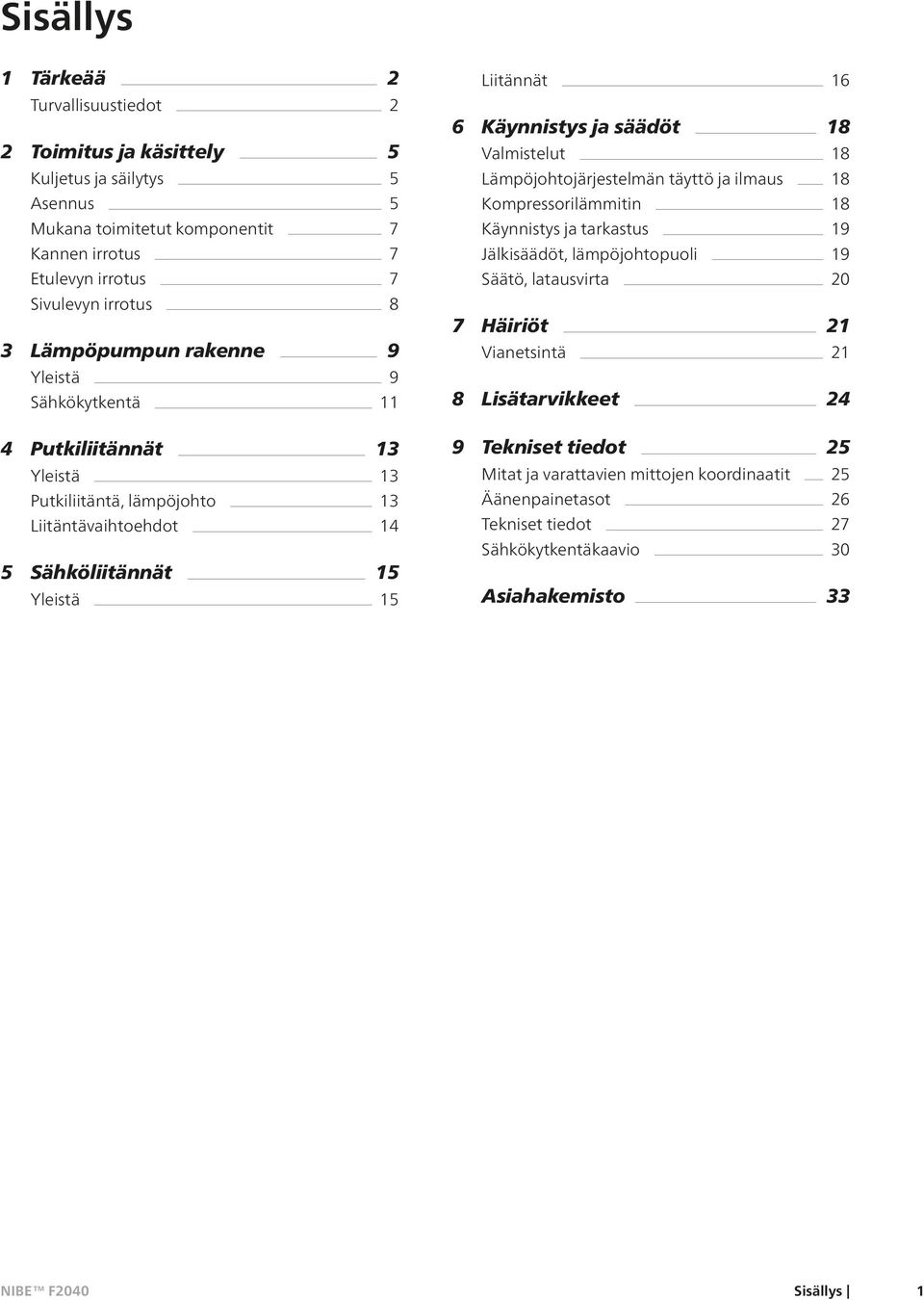

3 Sisällys 1 Tärkeää 2 Turvallisuustiedot 2 2 Toimitus ja käsittely 5 Kuljetus ja säilytys 5 Asennus 5 Mukana toimitetut komponentit 7 Kannen irrotus 7 Etulevyn irrotus 7 Sivulevyn irrotus 8 3 Lämpöpumpun rakenne 9 Yleistä 9 Sähkökytkentä 11 4 Putkiliitännät 13 Yleistä 13 Putkiliitäntä, lämpöjohto 13 Liitäntävaihtoehdot 14 5 Sähköliitännät 15 Yleistä 15 Liitännät 16 6 Käynnistys ja säädöt 18 Valmistelut 18 Lämpöjohtojärjestelmän täyttö ja ilmaus 18 Kompressorilämmitin 18 Käynnistys ja tarkastus 19 Jälkisäädöt, lämpöjohtopuoli 19 Säätö, latausvirta 20 7 Häiriöt 21 Vianetsintä 21 8 Lisätarvikkeet 24 9 Tekniset tiedot 25 Mitat ja varattavien mittojen koordinaatit 25 Äänenpainetasot 26 Tekniset tiedot 27 Sähkökytkentäkaavio 30 Asiahakemisto 33 Sisällys 1

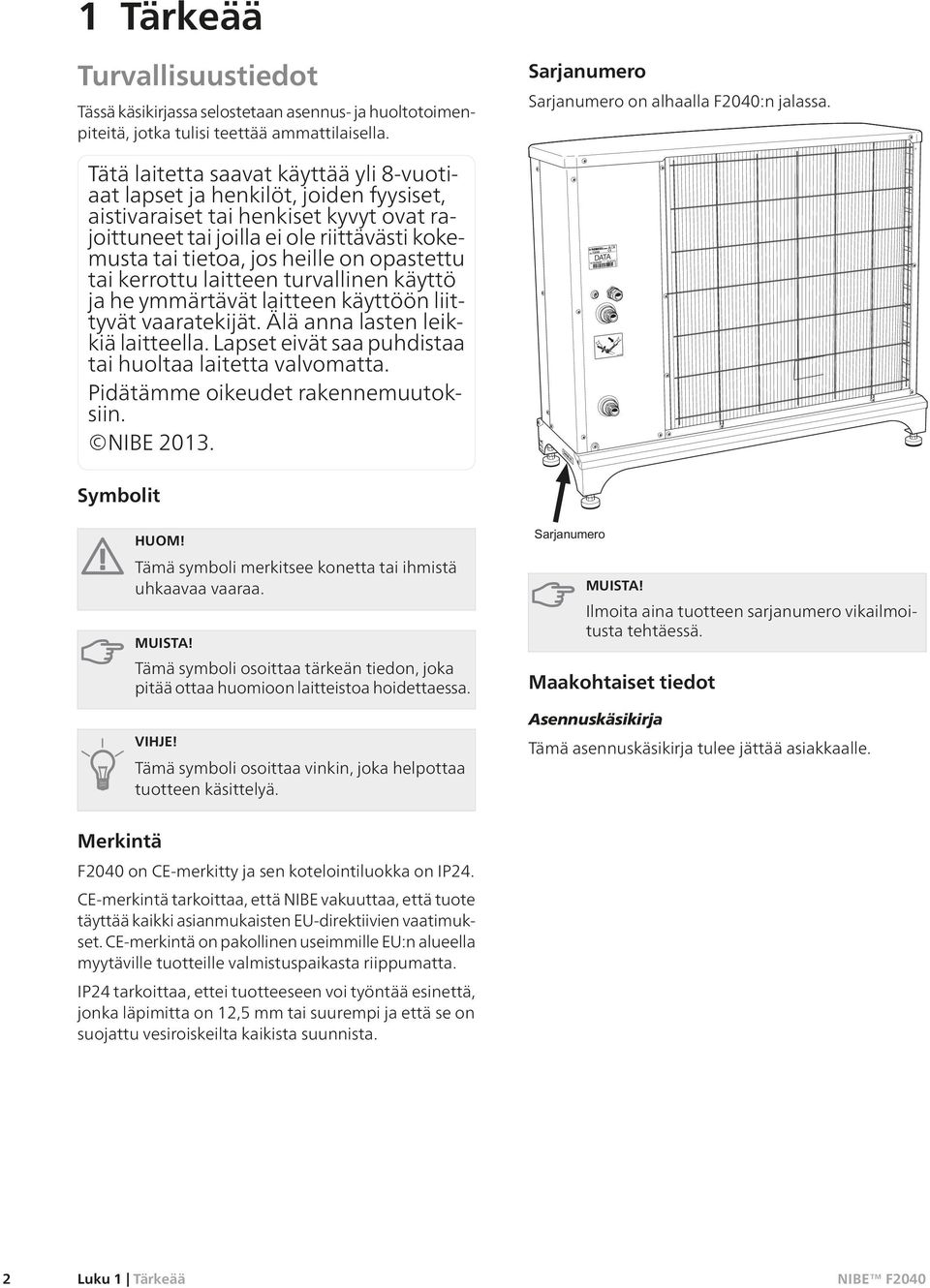

4 1 Tärkeää Turvallisuustiedot Tässä käsikirjassa selostetaan asennus- ja huoltotoimenpiteitä, jotka tulisi teettää ammattilaisella. Sarjanumero Sarjanumero on alhaalla F2040:n jalassa. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistivaraiset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heille on opastettu tai kerrottu laitteen turvallinen käyttö ja he ymmärtävät laitteen käyttöön liittyvät vaaratekijät. Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta valvomatta. Pidätämme oikeudet rakennemuutoksiin. NIBE DATA Symbolit HUOM! Tämä symboli merkitsee konetta tai ihmistä uhkaavaa vaaraa. MUISTA! Tämä symboli osoittaa tärkeän tiedon, joka pitää ottaa huomioon laitteistoa hoidettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. MUISTA! Ilmoita aina tuotteen sarjanumero vikailmoitusta tehtäessä. Maakohtaiset tiedot Asennuskäsikirja Tämä asennuskäsikirja tulee jättää asiakkaalle. Merkintä F2040 on CE-merkitty ja sen kotelointiluokka on IP24. CE-merkintä tarkoittaa, että NIBE vakuuttaa, että tuote täyttää kaikki asianmukaisten EU-direktiivien vaatimukset. CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistuspaikasta riippumatta. IP24 tarkoittaa, ettei tuotteeseen voi työntää esinettä, jonka läpimitta on 12,5 mm tai suurempi ja että se on suojattu vesiroiskeilta kaikista suunnista. 2 Luku 1 Tärkeää

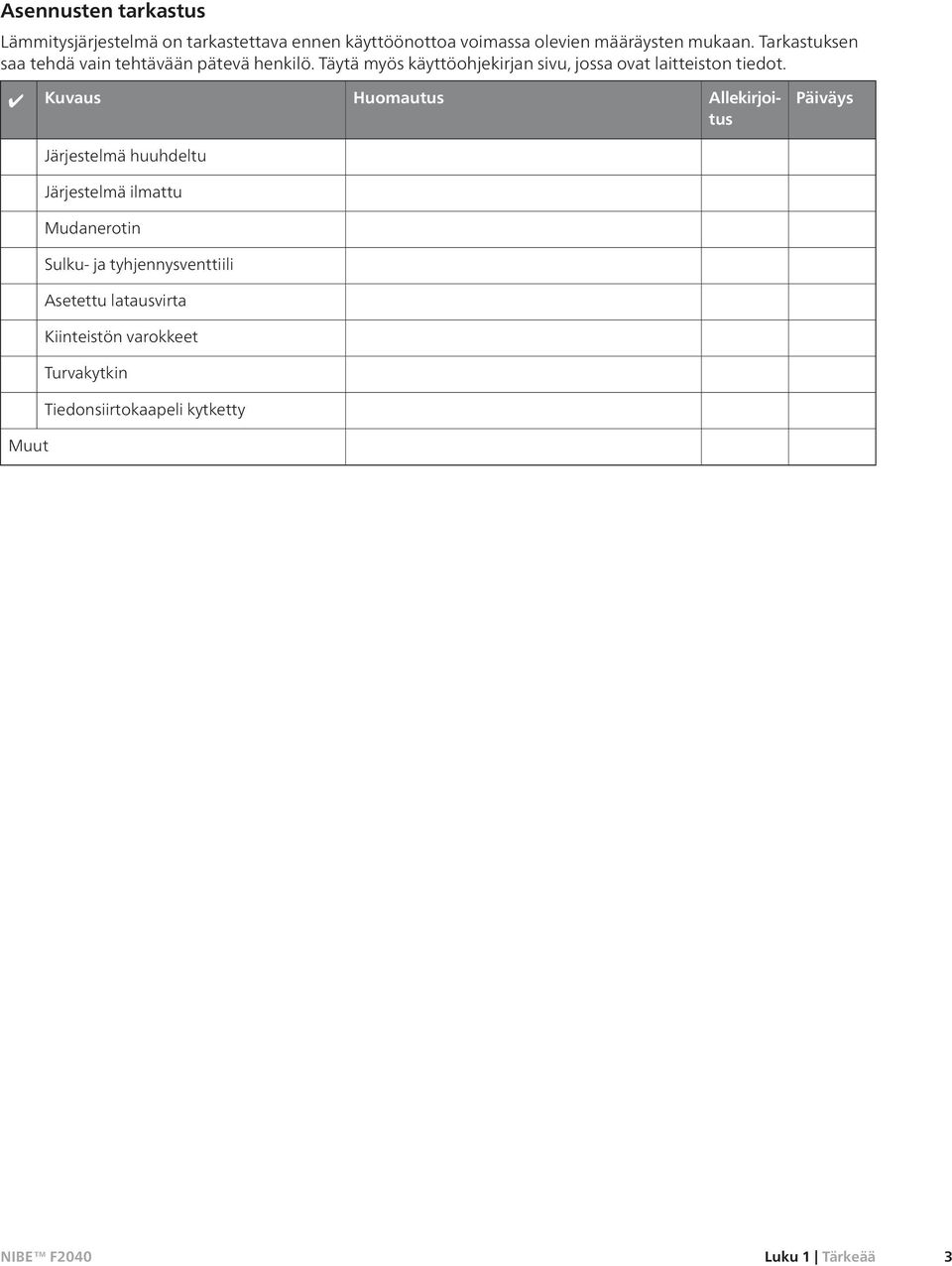

5 Asennusten tarkastus Lämmitysjärjestelmä on tarkastettava ennen käyttöönottoa voimassa olevien määräysten mukaan. Tarkastuksen saa tehdä vain tehtävään pätevä henkilö. Täytä myös käyttöohjekirjan sivu, jossa ovat laitteiston tiedot. Kuvaus Huomautus Allekirjoitus Päiväys Järjestelmä huuhdeltu Järjestelmä ilmattu Mudanerotin Sulku- ja tyhjennysventtiili Asetettu latausvirta Kiinteistön varokkeet Turvakytkin Tiedonsiirtokaapeli kytketty Muut Luku 1 Tärkeää 3

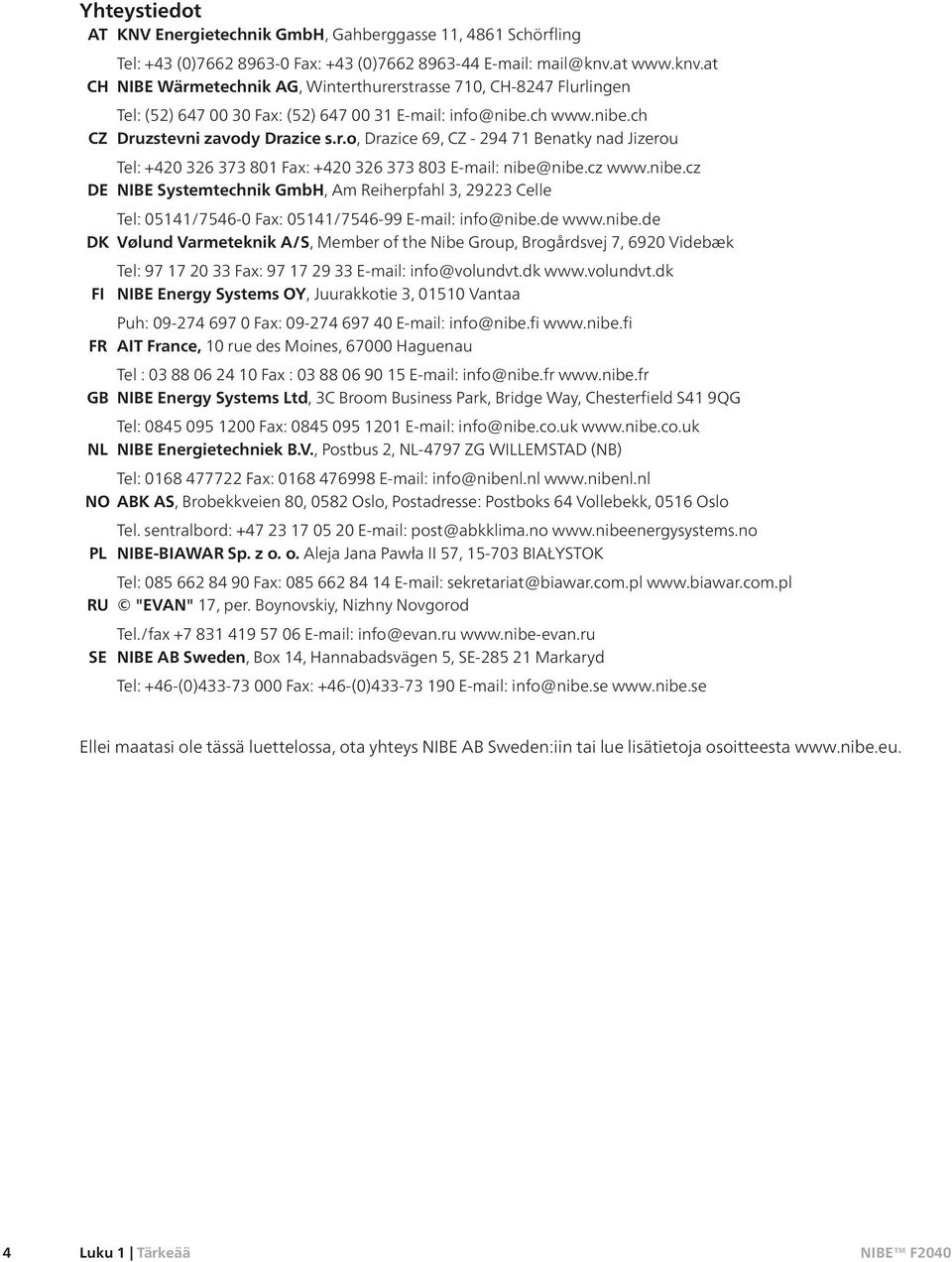

6 Yhteystiedot AT KNV Energietechnik GmbH, Gahberggasse 11, 4861 Schörfling Tel: +43 (0) Fax: +43 (0) CH NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) Fax: (52) CZ Druzstevni zavody Drazice s.r.o, Drazice 69, CZ Benatky nad Jizerou Tel: Fax: nibe@nibe.cz DE NIBE Systemtechnik GmbH, Am Reiherpfahl 3, Celle Tel: 05141/ Fax: 05141/ info@nibe.de DK Vølund Varmeteknik A/S, Member of the Nibe Group, Brogårdsvej 7, 6920 Videbæk Tel: Fax: info@volundvt.dk FI NIBE Energy Systems OY, Juurakkotie 3, Vantaa Puh: Fax: info@nibe.fi FR AIT France, 10 rue des Moines, Haguenau Tel : Fax : info@nibe.fr GB NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Chesterfield S41 9QG Tel: Fax: info@nibe.co.uk NL NIBE Energietechniek B.V., Postbus 2, NL-4797 ZG WILLEMSTAD (NB) Tel: Fax: info@nibenl.nl NO ABK AS, Brobekkveien 80, 0582 Oslo, Postadresse: Postboks 64 Vollebekk, 0516 Oslo Tel. sentralbord: post@abkklima.no PL NIBE-BIAWAR Sp. z o. o. Aleja Jana Pawła II 57, BIAŁYSTOK Tel: Fax: sekretariat@biawar.com.pl RU "EVAN" 17, per. Boynovskiy, Nizhny Novgorod Tel./fax info@evan.ru SE NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE Markaryd Tel: +46-(0) Fax: +46-(0) info@nibe.se Ellei maatasi ole tässä luettelossa, ota yhteys NIBE AB Sweden:iin tai lue lisätietoja osoitteesta 4 Luku 1 Tärkeää

7 2 Toimitus ja käsittely Kuljetus ja säilytys F2040 on kuljetettava ja säilytettävä pystyasennossa. Asennus Aseta F2040 ulos vakaalle alustalle, joka kestää sen painon, mieluiten betonilattialle tai -jalustalle. Betonilaattoja käytettäessä niiden pitää olla sora- tai sepelialustalla. Betoniperustus- tai laatat pitää sijoittaa niin, että höyrystimen alareuna on keskimääräisen lumikerroksen tasalla, vähintään kuitenkin 300 mm korkeudella. F2040 ei tulisi sijoittaa melulle arkojen seinien esim. makuuhuoneen ulkoseinän viereen. Järjestelmä ei saa myöskään häiritä naapureita. F2040:a ei saa sijoittaa niin, että ulkoilma pyörteilee yksikön ympärillä. Se pienentää tehoa ja heikentää hyötysuhdetta. Höyrystin on suojattava suoralta tuulelta. Sijoita F2040 niin, että höyrystin on suojattu tuulelta. Lämpöpumpusta saattaa valua runsaasti kondenssivettä ja sulamisvettä sulatuksen yhteydessä. Kondenssivesi kannattaa johtaa sadevesikaivoon tai vastaavaan (katso sivulla 6). Varo naarmuttamasta lämpöpumppua asennuksen yhteydessä. Jos lumi saattaa pudota katolta lämpöpumpun päälle, lämpöpumpun, putkien ja kaapeleiden suojaksi on rakennettava katos tai vastaava. Älä aseta F2040-yksikköä suoraan nurmikolle tai muulle pehmeälle alustalle. Luku 2 Toimitus ja käsittely 5

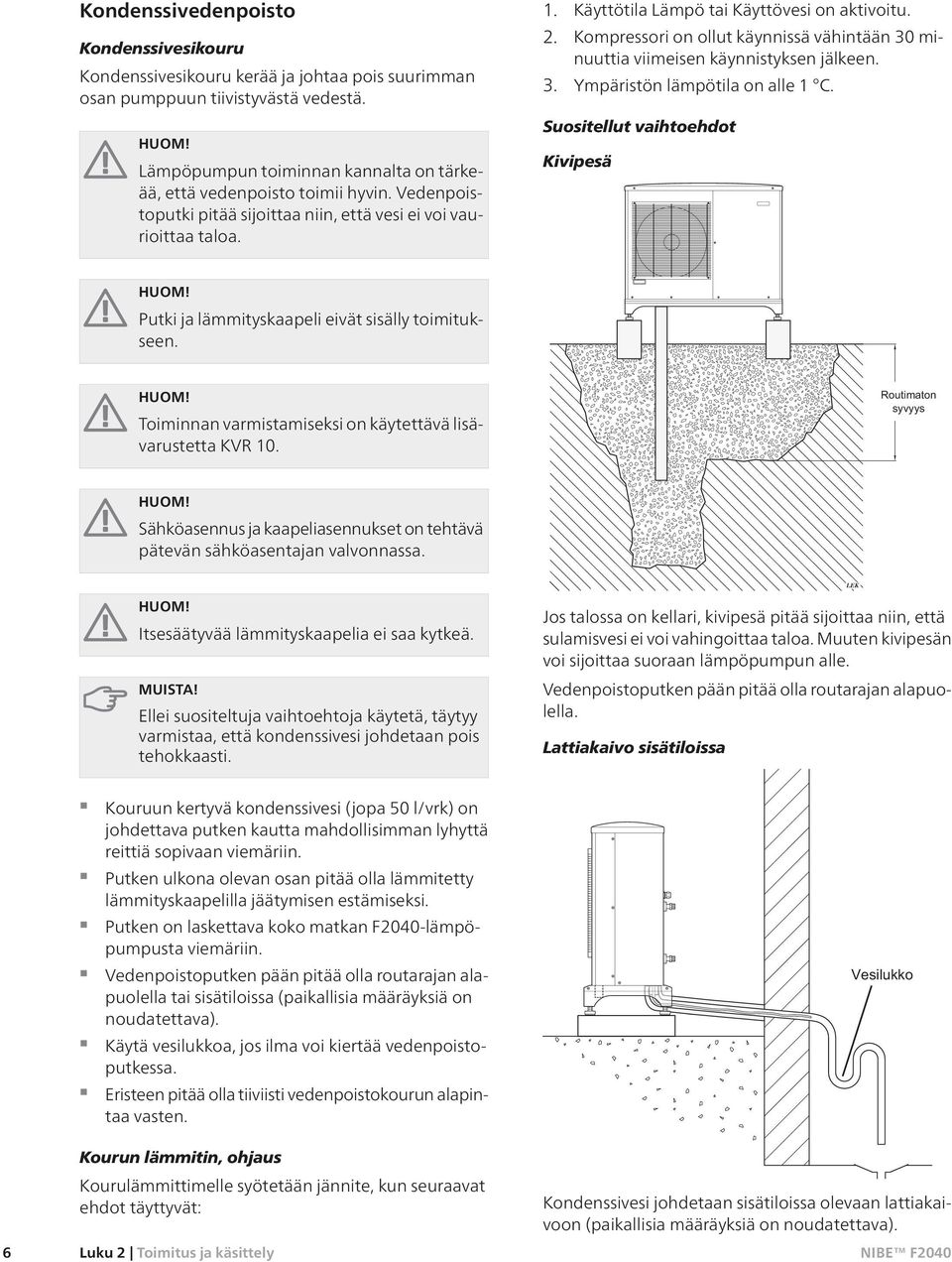

8 Kondenssivedenpoisto Kondenssivesikouru Kondenssivesikouru kerää ja johtaa pois suurimman osan pumppuun tiivistyvästä vedestä. HUOM! Lämpöpumpun toiminnan kannalta on tärkeää, että vedenpoisto toimii hyvin. Vedenpoistoputki pitää sijoittaa niin, että vesi ei voi vaurioittaa taloa. 1. Käyttötila Lämpö tai Käyttövesi on aktivoitu. 2. Kompressori on ollut käynnissä vähintään 30 minuuttia viimeisen käynnistyksen jälkeen. 3. Ympäristön lämpötila on alle 1 C. Suositellut vaihtoehdot Kivipesä HUOM! Putki ja lämmityskaapeli eivät sisälly toimitukseen. HUOM! Toiminnan varmistamiseksi on käytettävä lisävarustetta KVR 10. Frostfritt HUOM! Sähköasennus ja kaapeliasennukset on tehtävä pätevän sähköasentajan valvonnassa. HUOM! Itsesäätyvää lämmityskaapelia ei saa kytkeä. MUISTA! Ellei suositeltuja vaihtoehtoja käytetä, täytyy varmistaa, että kondenssivesi johdetaan pois tehokkaasti. Jos talossa on kellari, kivipesä pitää sijoittaa niin, että sulamisvesi ei voi vahingoittaa taloa. Muuten kivipesän voi sijoittaa suoraan lämpöpumpun alle. Vedenpoistoputken pään pitää olla routarajan alapuolella. Lattiakaivo sisätiloissa Kouruun kertyvä kondenssivesi (jopa 50 l/vrk) on johdettava putken kautta mahdollisimman lyhyttä reittiä sopivaan viemäriin. Putken ulkona olevan osan pitää olla lämmitetty lämmityskaapelilla jäätymisen estämiseksi. Putken on laskettava koko matkan F2040-lämpöpumpusta viemäriin. Vedenpoistoputken pään pitää olla routarajan alapuolella tai sisätiloissa (paikallisia määräyksiä on noudatettava). Käytä vesilukkoa, jos ilma voi kiertää vedenpoistoputkessa. Eristeen pitää olla tiiviisti vedenpoistokourun alapintaa vasten. 6 Kourun lämmitin, ohjaus Kourulämmittimelle syötetään jännite, kun seuraavat ehdot täyttyvät: Luku 2 Toimitus ja käsittely Kondenssivesi johdetaan sisätiloissa olevaan lattiakaivoon (paikallisia määräyksiä on noudatettava).

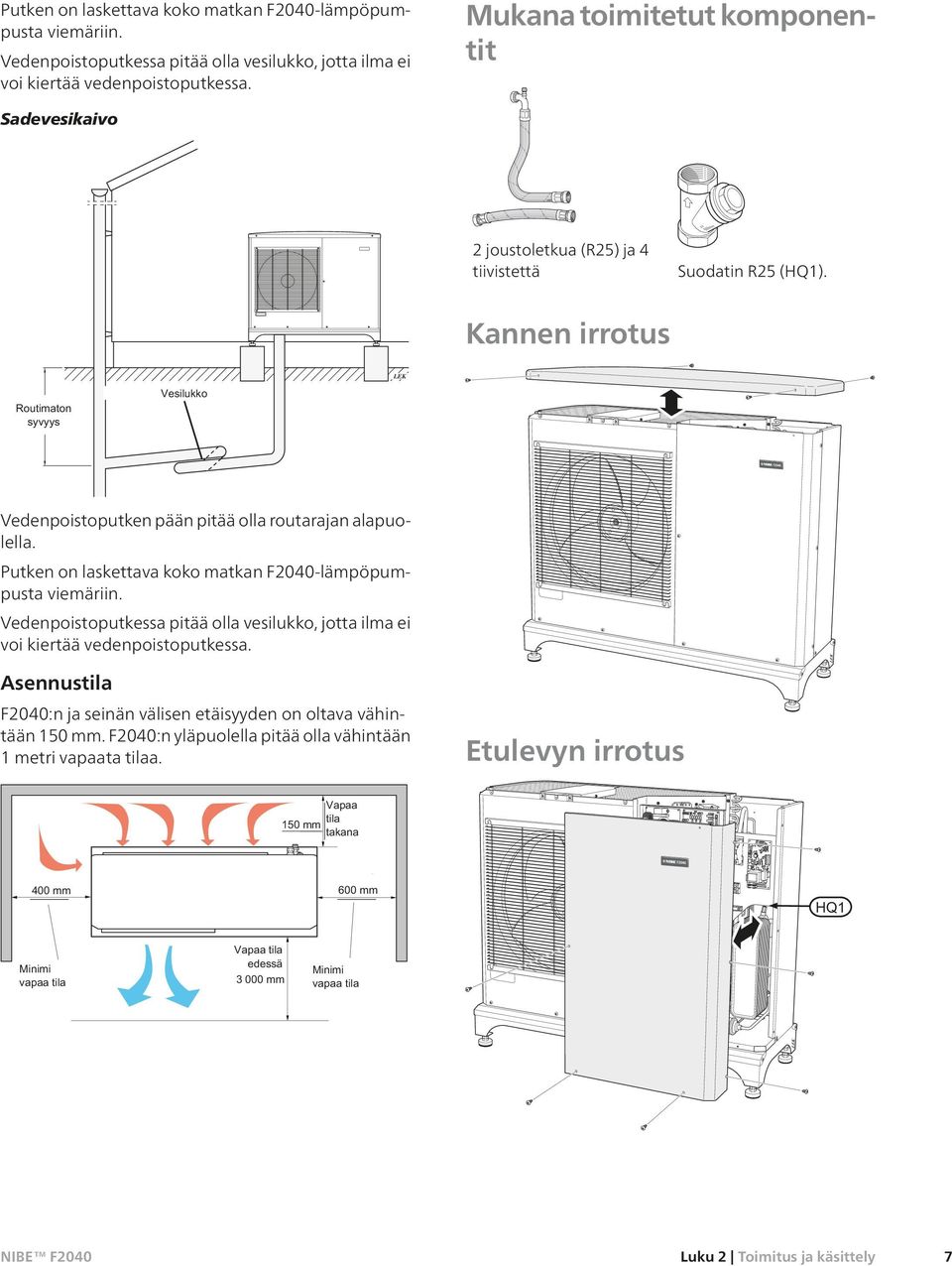

9 Putken on laskettava koko matkan F2040-lämpöpumpusta viemäriin. Vedenpoistoputkessa pitää olla vesilukko, jotta ilma ei voi kiertää vedenpoistoputkessa. Mukana toimitetut komponentit Sadevesikaivo 2 joustoletkua (R25) ja 4 tiivistettä Suodatin R25 (HQ1). Kannen irrotus Frostfritt djup Vedenpoistoputken pään pitää olla routarajan alapuolella. Putken on laskettava koko matkan F2040-lämpöpumpusta viemäriin. Vedenpoistoputkessa pitää olla vesilukko, jotta ilma ei voi kiertää vedenpoistoputkessa. Asennustila F2040:n ja seinän välisen etäisyyden on oltava vähintään 150 mm. F2040:n yläpuolella pitää olla vähintään 1 metri vapaata tilaa. Etulevyn irrotus Fritt utrymme bakom 150 mm 400 mm 600mm Minimalt fritt utrymme Fritt utrymme framför 3000 mm Minimalt fritt utrymme Luku 2 Toimitus ja käsittely 7

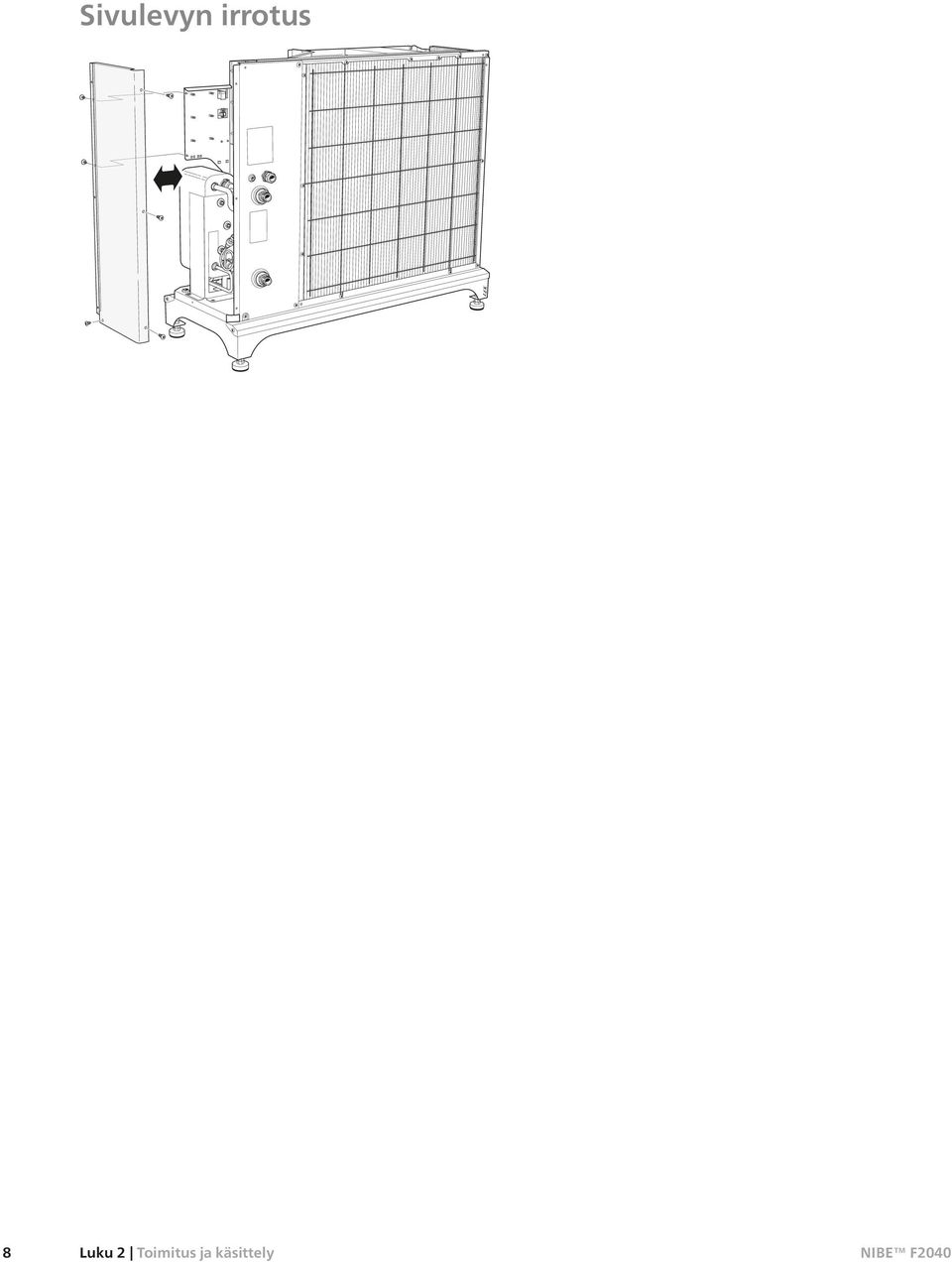

10 Sivulevyn irrotus 8 Luku 2 Toimitus ja käsittely

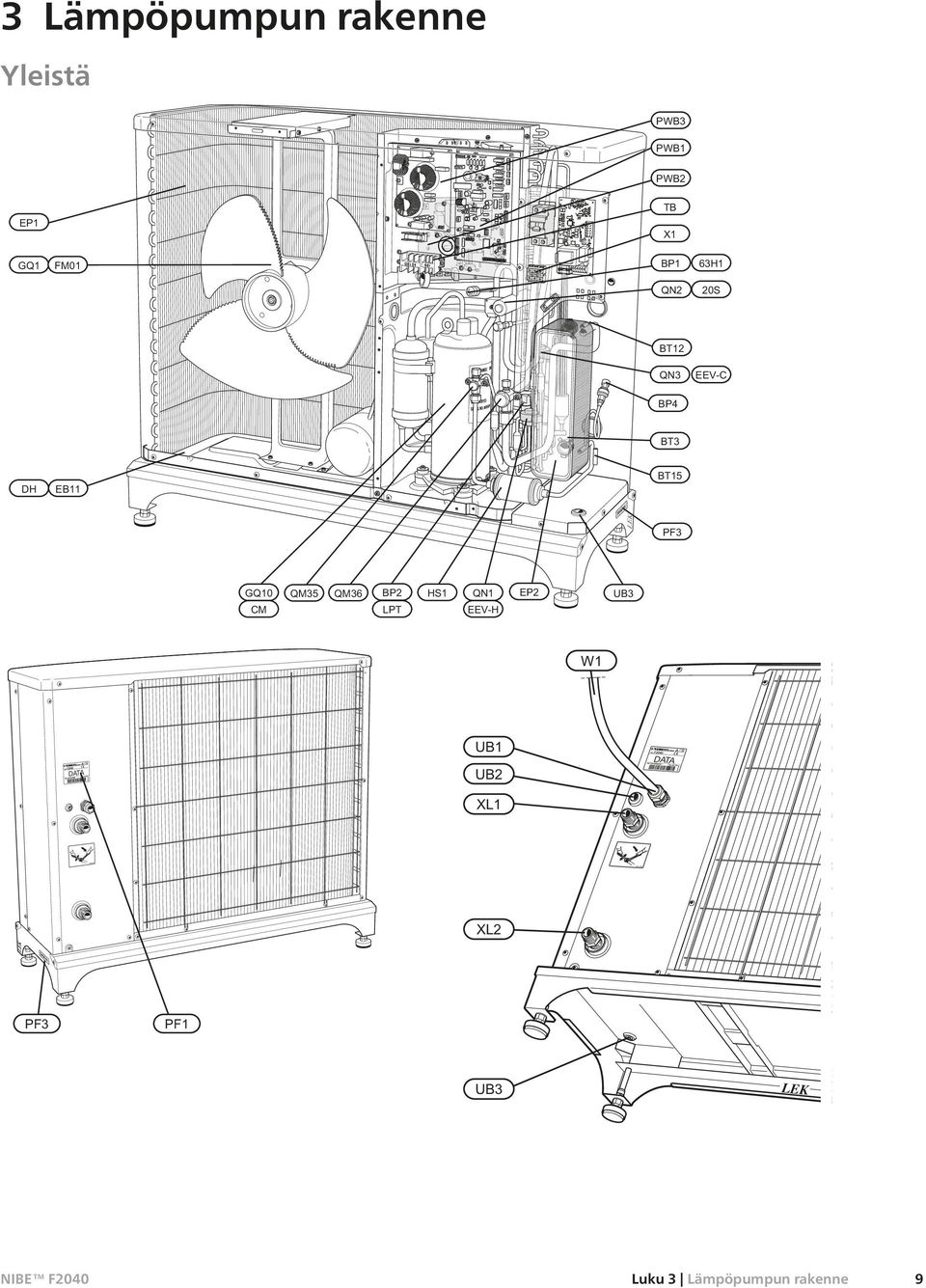

11 3 Lämpöpumpun rakenne Yleistä DATA DATA Luku 3 Lämpöpumpun rakenne 9

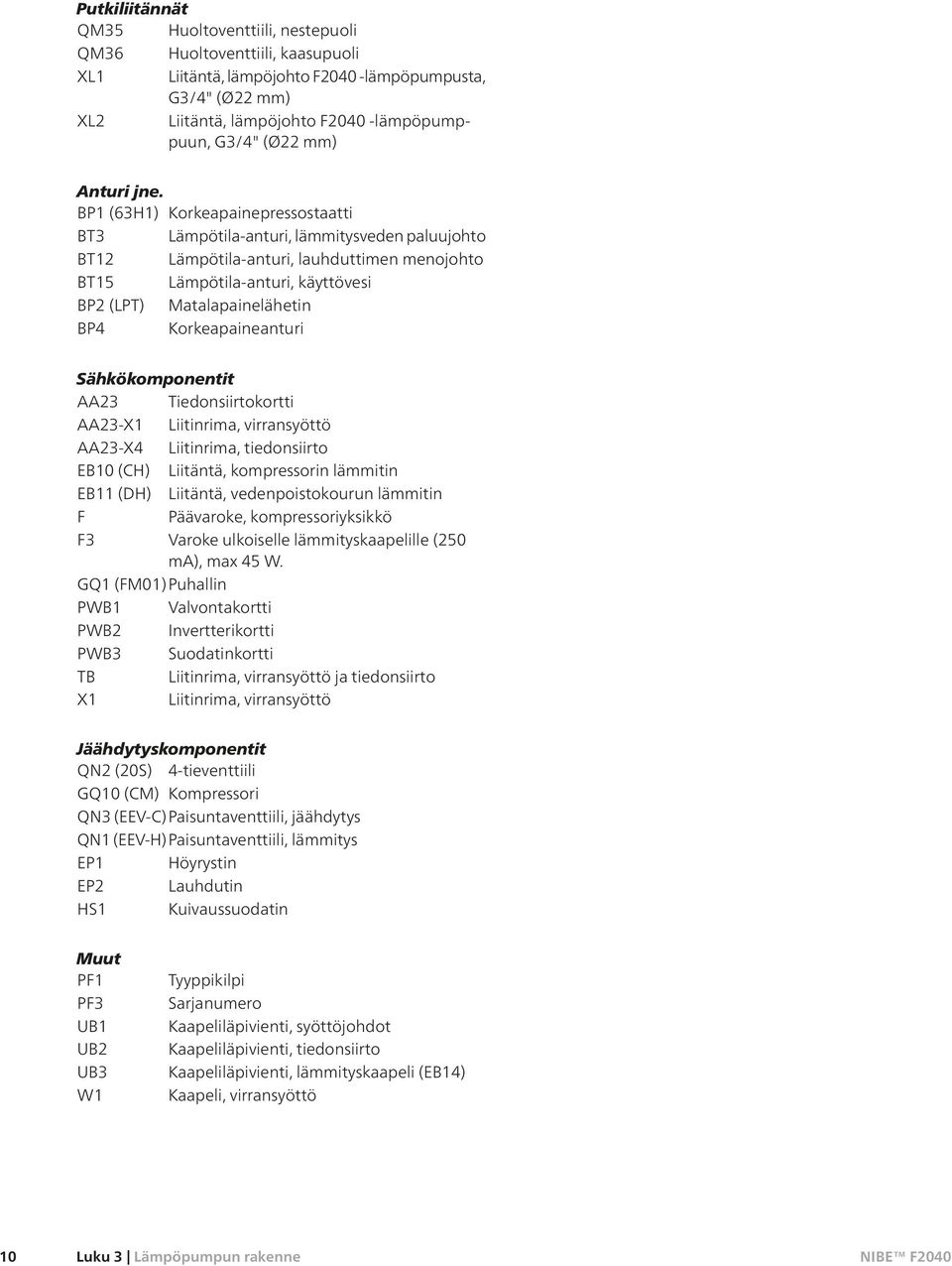

12 Putkiliitännät QM35 Huoltoventtiili, nestepuoli QM36 Huoltoventtiili, kaasupuoli XL1 Liitäntä, lämpöjohto F2040 -lämpöpumpusta, G3/4" (Ø22 mm) XL2 Liitäntä, lämpöjohto F2040 -lämpöpumppuun, G3/4" (Ø22 mm) Anturi jne. BP1 (63H1) Korkeapainepressostaatti BT3 Lämpötila-anturi, lämmitysveden paluujohto BT12 Lämpötila-anturi, lauhduttimen menojohto BT15 Lämpötila-anturi, käyttövesi BP2 (LPT) Matalapainelähetin BP4 Korkeapaineanturi Sähkökomponentit AA23 Tiedonsiirtokortti AA23-X1 Liitinrima, virransyöttö AA23-X4 Liitinrima, tiedonsiirto EB10 (CH) Liitäntä, kompressorin lämmitin EB11 (DH) Liitäntä, vedenpoistokourun lämmitin F Päävaroke, kompressoriyksikkö F3 Varoke ulkoiselle lämmityskaapelille (250 ma), max 45 W. GQ1 (FM01)Puhallin PWB1 Valvontakortti PWB2 Invertterikortti PWB3 Suodatinkortti TB Liitinrima, virransyöttö ja tiedonsiirto X1 Liitinrima, virransyöttö Jäähdytyskomponentit QN2 (20S) 4-tieventtiili GQ10 (CM) Kompressori QN3 (EEV-C) Paisuntaventtiili, jäähdytys QN1 (EEV-H) Paisuntaventtiili, lämmitys EP1 Höyrystin EP2 Lauhdutin HS1 Kuivaussuodatin Muut PF1 PF3 UB1 UB2 UB3 W1 Tyyppikilpi Sarjanumero Kaapeliläpivienti, syöttöjohdot Kaapeliläpivienti, tiedonsiirto Kaapeliläpivienti, lämmityskaapeli (EB14) Kaapeli, virransyöttö 10 Luku 3 Lämpöpumpun rakenne

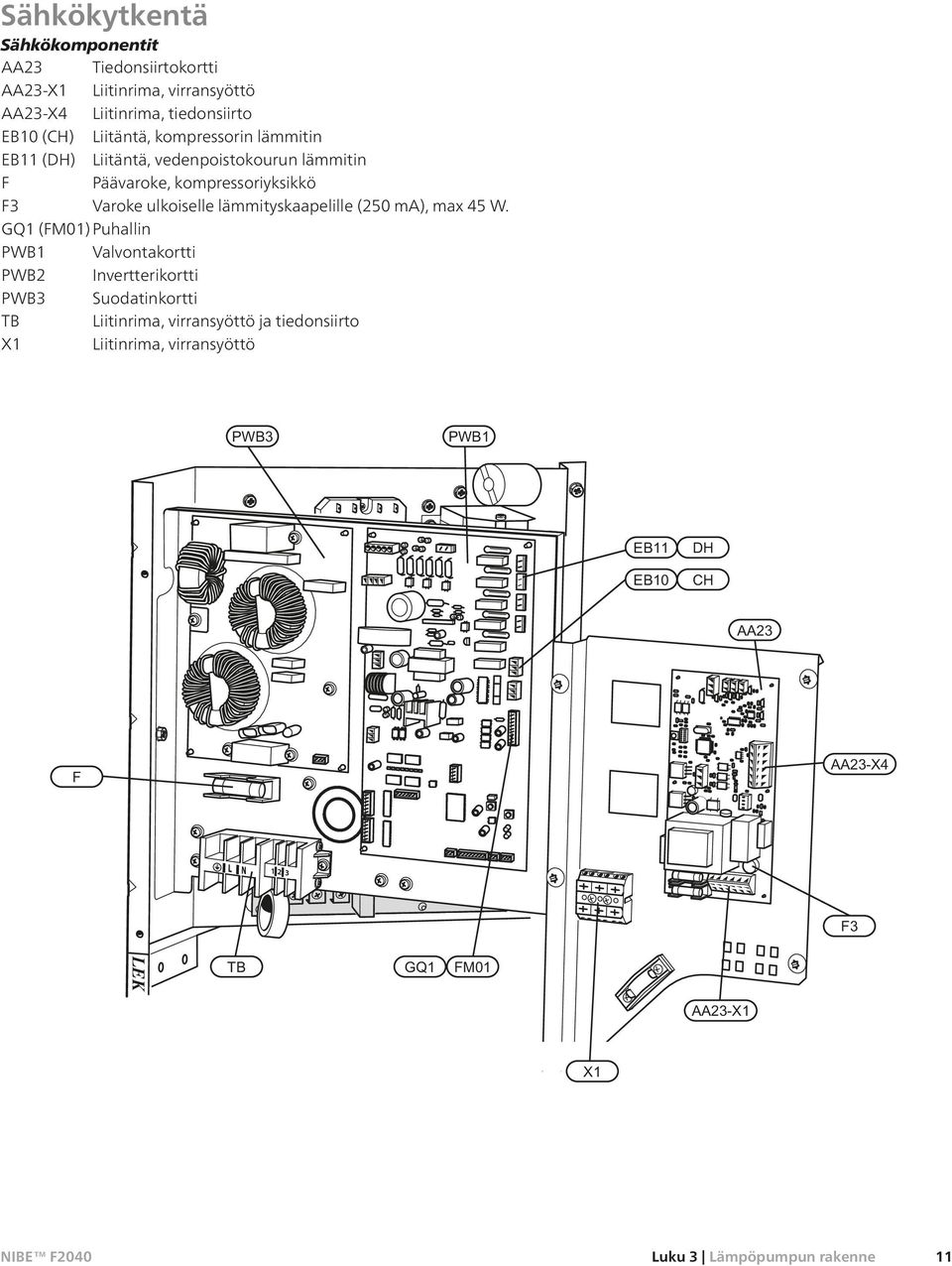

13 Sähkökytkentä Sähkökomponentit AA23 Tiedonsiirtokortti AA23-X1 Liitinrima, virransyöttö AA23-X4 Liitinrima, tiedonsiirto EB10 (CH) Liitäntä, kompressorin lämmitin EB11 (DH) Liitäntä, vedenpoistokourun lämmitin F Päävaroke, kompressoriyksikkö F3 Varoke ulkoiselle lämmityskaapelille (250 ma), max 45 W. GQ1 (FM01)Puhallin PWB1 Valvontakortti PWB2 Invertterikortti PWB3 Suodatinkortti TB Liitinrima, virransyöttö ja tiedonsiirto X1 Liitinrima, virransyöttö Luku 3 Lämpöpumpun rakenne 11

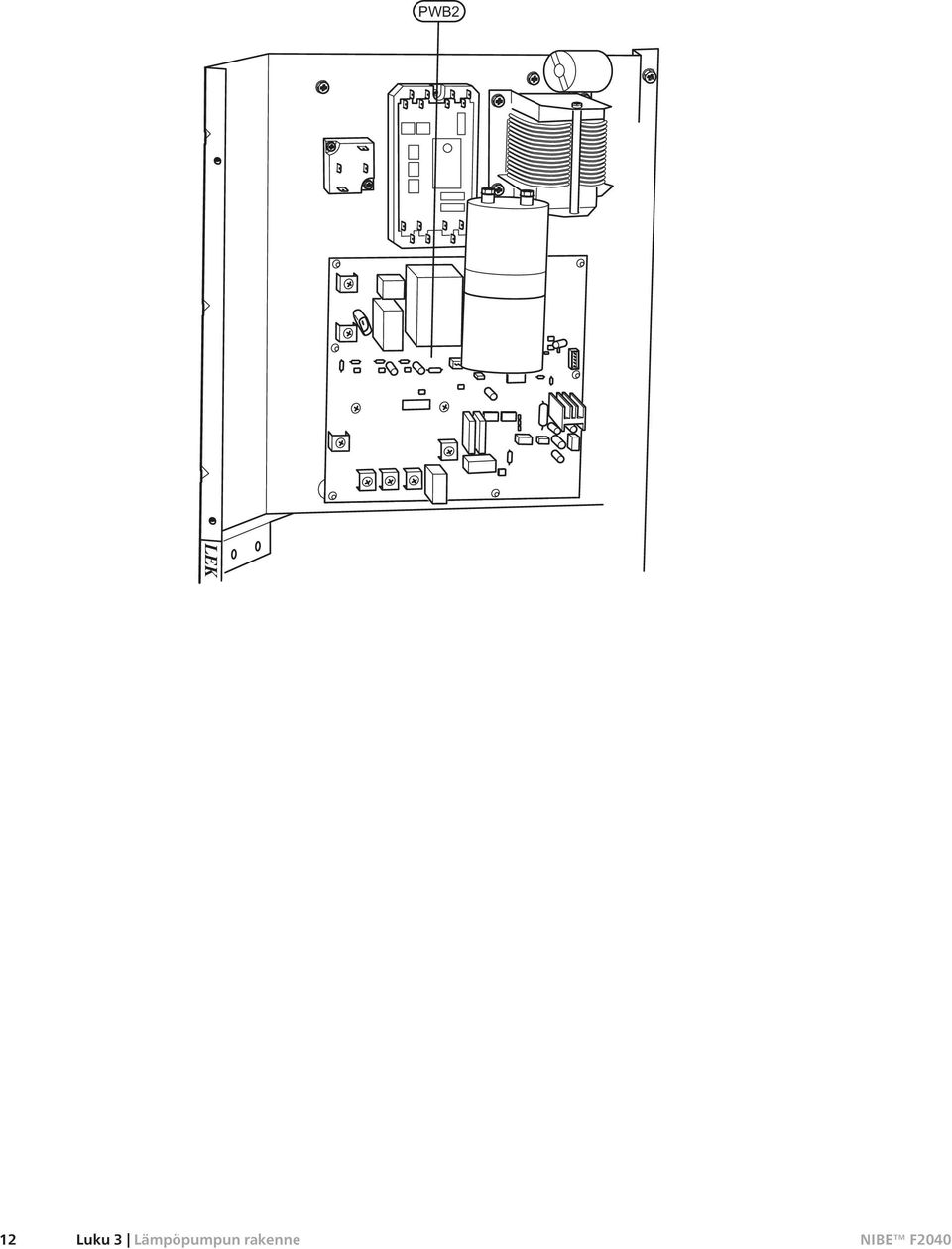

14 12 Luku 3 Lämpöpumpun rakenne

15 4 Putkiliitännät Yleistä Putkiasennukset on tehtävä voimassa olevien määräysten mukaisesti. F2040 lämpöpumpun suurin sallittu paluulämpötila on n. 55 C ja suurin sallittu menolämpötila n. 58 C. Koska F2040 lämpöpumppua ei ole varustettu vesipuolen sulkuventtiileillä, sellaiset on asennettava mahdollisen huollon helpottamiseksi. Paluulämpötilan anturi rajoittaa paluulämpötilan. DATA Vesitilavuudet Kun lämpöpumppu liitetään F2040:een suositellaan, että järjestelmän kokonaisvesitilavuus on vähintään 10 litraa lämpöpumpun kilowattia kohti (A7W45). HUOM! Putkisto on huuhdeltava ennen lämpöpumpun asennusta epäpuhtauksien aiheuttamien vahinkojen välttämiseksi. Putkiliitäntä, lämpöjohto F2040 voidaan liittää suoraan lämmitysjärjestelmään kappaleessa Laiteliitäntä kuvatulla tavalla. Muita mahdollisia järjestelmäratkaisuja on kotisivuillamme Lämpöpumppu pitää ilmata yläliitännästä (QM20) mukana toimitetun joustoletkun ilmausnipan kautta. Asenna mukana toimitettu suodatin (HQ1) tuloputkeen ts. F2040:n liitäntään (XL2. VB-in). Kaikki ulkona olevat putket pitää lämpöeristää vähintään 19 mm paksuisella putkieristeellä. Asenna sulkuventtiilit (QM31 ja QM32) ja tyhjennysventtiilit (QM1) niin, että F2040 voidaan tyhjentää pitempiaikaisten sähkökatkosten yhteydessä. Sulku- (QM31 ja QM32) ja tyhjennysventtiilit (QM31) eivät sisälly toimitukseen L Tryckfall (kpa) 1,2 F ,0 0,8 0,6 0,4 0, ,1 0,2 0,3 0,4 0,5 0,6 Flöde Luku 4 Putkiliitännät 13

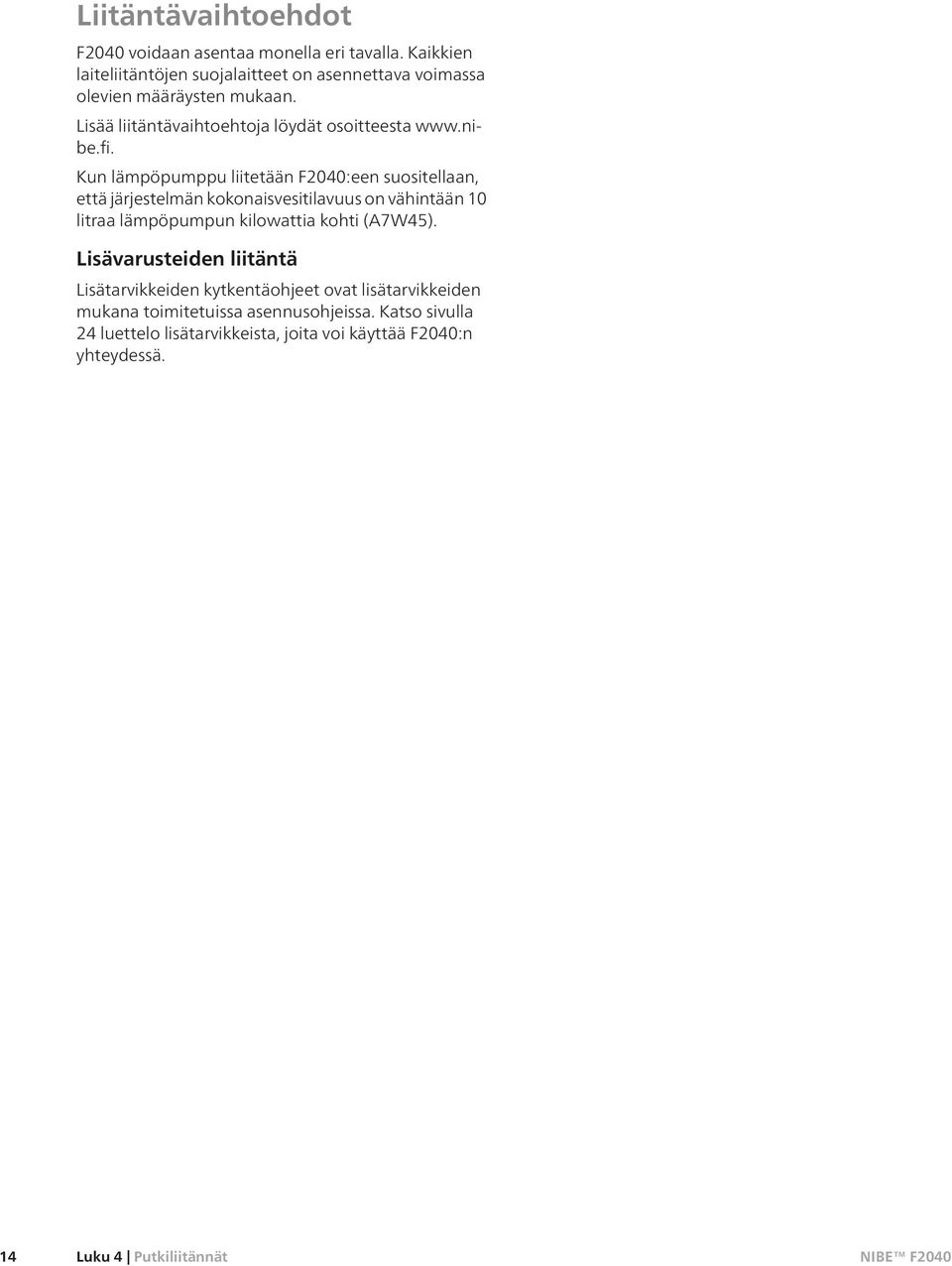

16 Liitäntävaihtoehdot F2040 voidaan asentaa monella eri tavalla. Kaikkien laiteliitäntöjen suojalaitteet on asennettava voimassa olevien määräysten mukaan. Lisää liitäntävaihtoehtoja löydät osoitteesta Kun lämpöpumppu liitetään F2040:een suositellaan, että järjestelmän kokonaisvesitilavuus on vähintään 10 litraa lämpöpumpun kilowattia kohti (A7W45). Lisävarusteiden liitäntä Lisätarvikkeiden kytkentäohjeet ovat lisätarvikkeiden mukana toimitetuissa asennusohjeissa. Katso sivulla 24 luettelo lisätarvikkeista, joita voi käyttää F2040:n yhteydessä. 14 Luku 4 Putkiliitännät

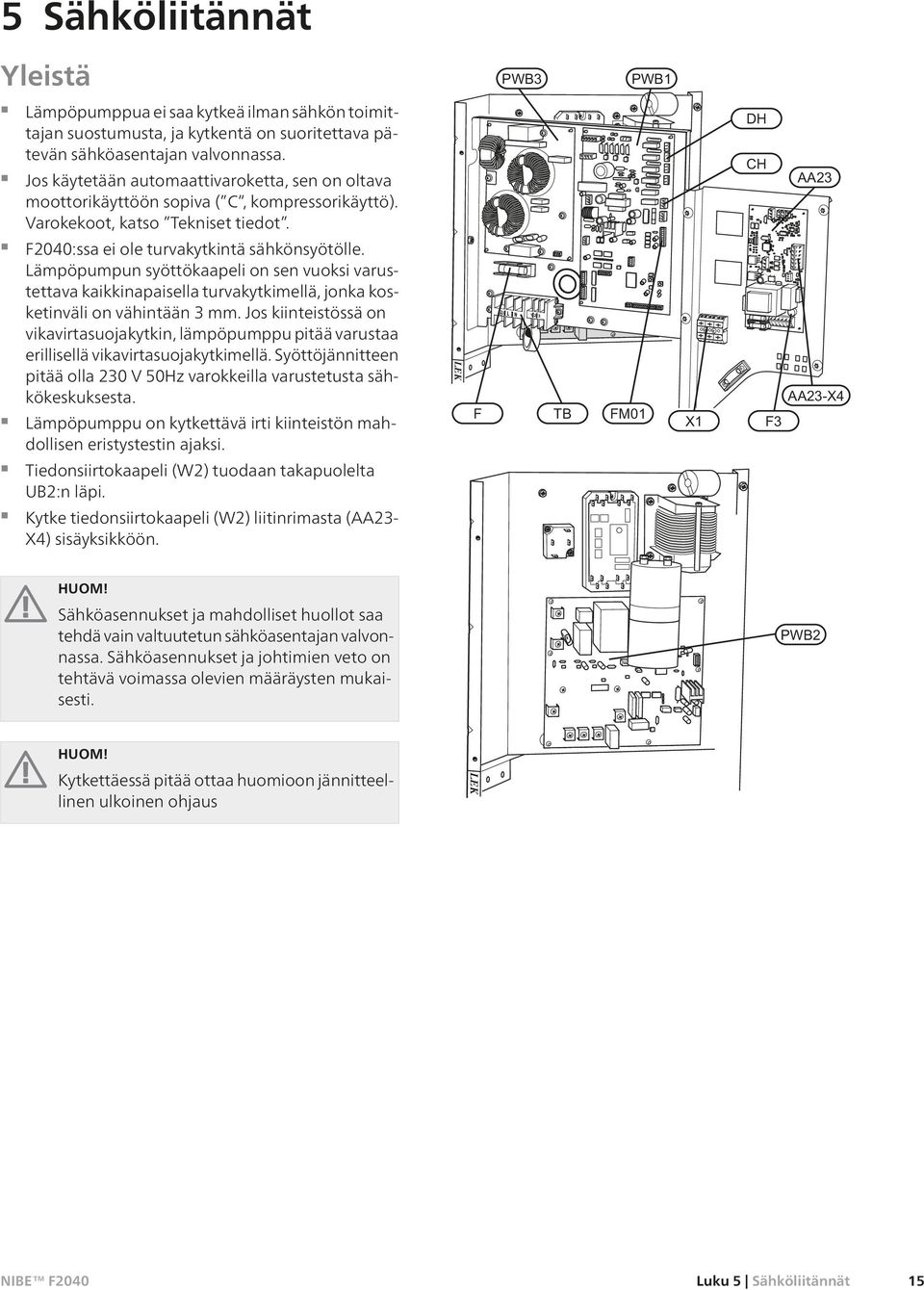

17 5 Sähköliitännät Yleistä Lämpöpumppua ei saa kytkeä ilman sähkön toimittajan suostumusta, ja kytkentä on suoritettava pätevän sähköasentajan valvonnassa. Jos käytetään automaattivaroketta, sen on oltava moottorikäyttöön sopiva ( C, kompressorikäyttö). Varokekoot, katso Tekniset tiedot. F2040:ssa ei ole turvakytkintä sähkönsyötölle. Lämpöpumpun syöttökaapeli on sen vuoksi varustettava kaikkinapaisella turvakytkimellä, jonka kosketinväli on vähintään 3 mm. Jos kiinteistössä on vikavirtasuojakytkin, lämpöpumppu pitää varustaa erillisellä vikavirtasuojakytkimellä. Syöttöjännitteen pitää olla 230 V 50Hz varokkeilla varustetusta sähkökeskuksesta. Lämpöpumppu on kytkettävä irti kiinteistön mahdollisen eristystestin ajaksi. Tiedonsiirtokaapeli (W2) tuodaan takapuolelta UB2:n läpi. Kytke tiedonsiirtokaapeli (W2) liitinrimasta (AA23- X4) sisäyksikköön. HUOM! Sähköasennukset ja mahdolliset huollot saa tehdä vain valtuutetun sähköasentajan valvonnassa. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. HUOM! Kytkettäessä pitää ottaa huomioon jännitteellinen ulkoinen ohjaus Luku 5 Sähköliitännät 15

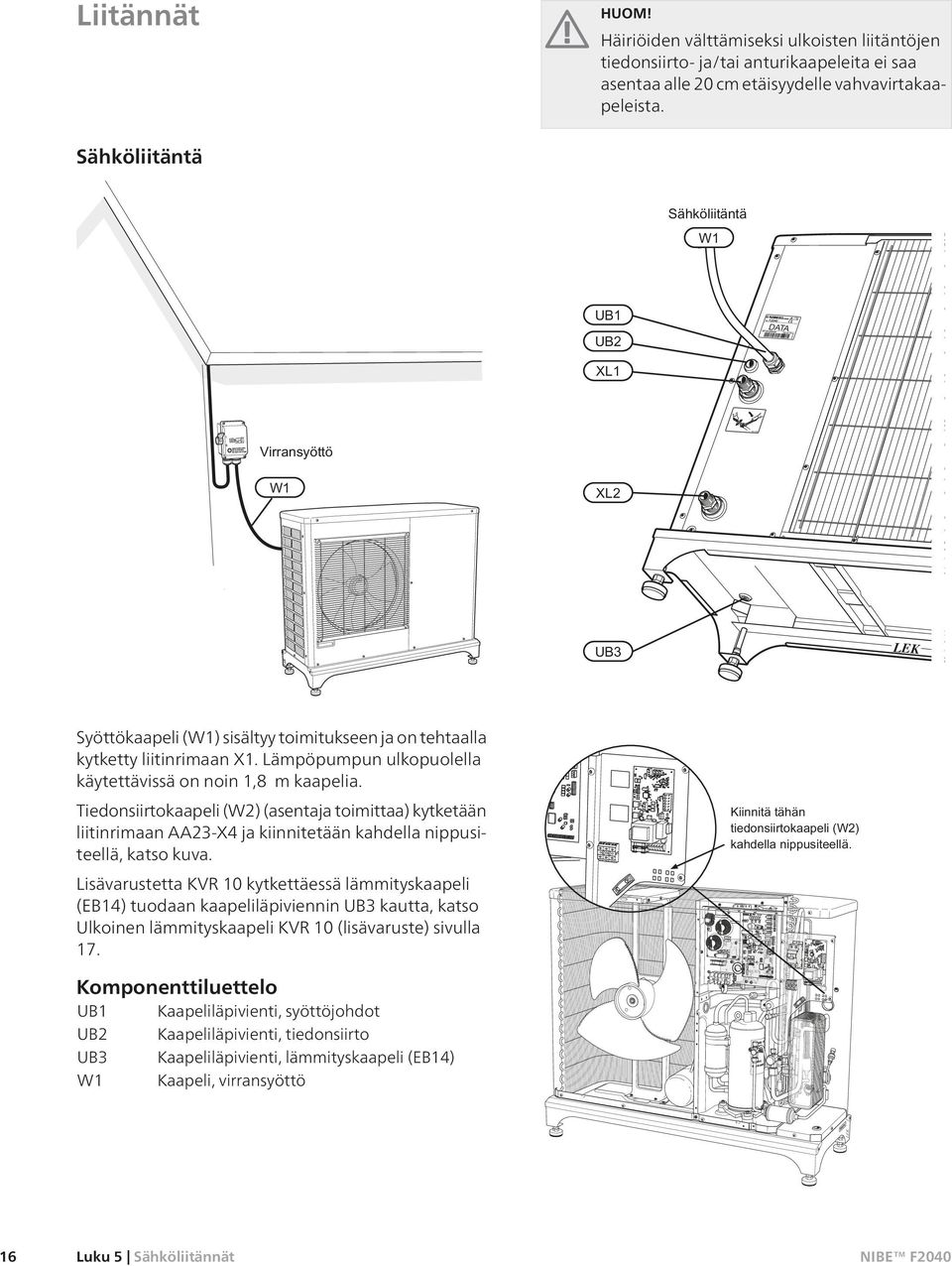

18 Liitännät HUOM! Häiriöiden välttämiseksi ulkoisten liitäntöjen tiedonsiirto- ja/tai anturikaapeleita ei saa asentaa alle 20 cm etäisyydelle vahvavirtakaapeleista. Sähköliitäntä DATA Syöttökaapeli (W1) sisältyy toimitukseen ja on tehtaalla kytketty liitinrimaan X1. Lämpöpumpun ulkopuolella käytettävissä on noin 1,8 m kaapelia. Tiedonsiirtokaapeli (W2) (asentaja toimittaa) kytketään liitinrimaan AA23-X4 ja kiinnitetään kahdella nippusiteellä, katso kuva. Lisävarustetta KVR 10 kytkettäessä lämmityskaapeli (EB14) tuodaan kaapeliläpiviennin UB3 kautta, katso Ulkoinen lämmityskaapeli KVR 10 (lisävaruste) sivulla 17. Komponenttiluettelo UB1 Kaapeliläpivienti, syöttöjohdot UB2 Kaapeliläpivienti, tiedonsiirto UB3 Kaapeliläpivienti, lämmityskaapeli (EB14) W1 Kaapeli, virransyöttö 16 Luku 5 Sähköliitännät

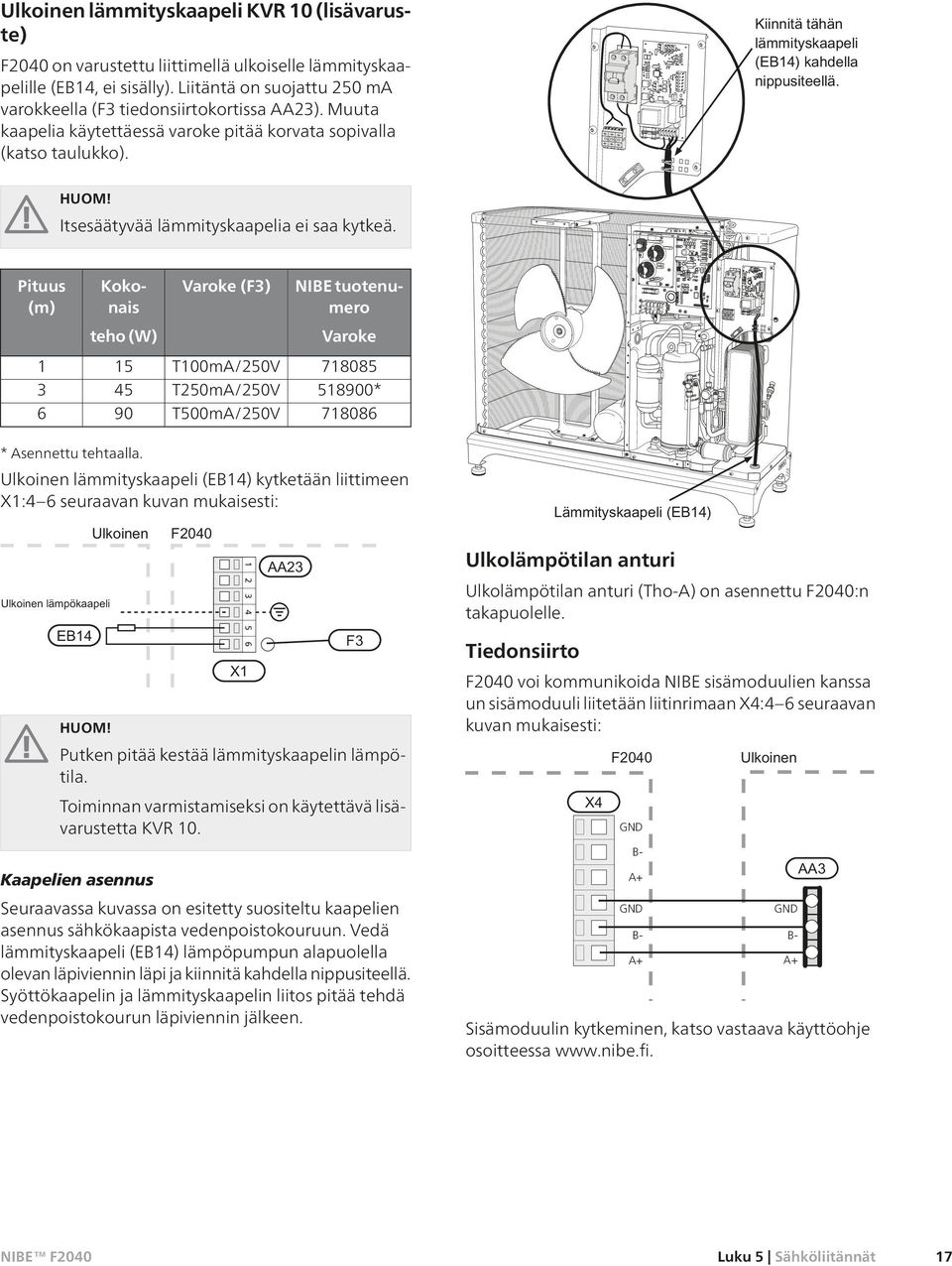

19 Ulkoinen lämmityskaapeli KVR 10 (lisävaruste) F2040 on varustettu liittimellä ulkoiselle lämmityskaapelille (EB14, ei sisälly). Liitäntä on suojattu 250 ma varokkeella (F3 tiedonsiirtokortissa AA23). Muuta kaapelia käytettäessä varoke pitää korvata sopivalla (katso taulukko). HUOM! Itsesäätyvää lämmityskaapelia ei saa kytkeä. Pituus (m) NIBE tuotenumero Kokonais Varoke (F3) teho (W) Varoke 1 15 T100mA/250V T250mA/250V * 6 90 T500mA/250V * Asennettu tehtaalla. Ulkoinen lämmityskaapeli (EB14) kytketään liittimeen X1:4 6 seuraavan kuvan mukaisesti: HUOM! Putken pitää kestää lämmityskaapelin lämpötila. Toiminnan varmistamiseksi on käytettävä lisävarustetta KVR 10. Kaapelien asennus Seuraavassa kuvassa on esitetty suositeltu kaapelien asennus sähkökaapista vedenpoistokouruun. Vedä lämmityskaapeli (EB14) lämpöpumpun alapuolella olevan läpiviennin läpi ja kiinnitä kahdella nippusiteellä. Syöttökaapelin ja lämmityskaapelin liitos pitää tehdä vedenpoistokourun läpiviennin jälkeen. Ulkolämpötilan anturi Ulkolämpötilan anturi (Tho-A) on asennettu F2040:n takapuolelle. Tiedonsiirto F2040 voi kommunikoida NIBE sisämoduulien kanssa un sisämoduuli liitetään liitinrimaan X4:4 6 seuraavan kuvan mukaisesti: X4 F2040 GND B- A+ GND B- A+ Innemodul GND B- A+ AA3 Sisämoduulin kytkeminen, katso vastaava käyttöohje osoitteessa Luku 5 Sähköliitännät 17

20 6 Käynnistys ja säädöt Valmistelut Tarkasta ennen käynnistystä, että lämmityspiiri on täytetty ja ilmattu hyvin. Tarkasta putkiston tiiviys. Lämpöjohtojärjestelmän täyttö ja ilmaus 1. Lämmitysjärjestelmä täytetään vedellä vaadittuun paineeseen. 2. Ilmaa järjestelmä mukana toimitetun letkun ilmausnipan ((QM20)) ja mahdollisen kiertovesipumpun avulla. Kompressorilämmitin F2040 on varustettu kompressorilämmittimellä, joka lämmittää kompressorin ennen käynnistystä. HUOM! Kompressorilämmittimen pitää olla kytkettynä 6-8 tuntia ennen ensimmäistä käynnistystä, katso kappale Käynnistys ja tarkastukset. 18 Luku 6 Käynnistys ja säädöt

21 Käynnistys ja tarkastus 1. Kompressorin lämmittimen (CH) pitää toimia vähintään 6-8 tunnin ajan ennen kuin kompressori voidaan käynnistää. Tämä varmistetaan kytkemällä ohjausjännite ja irtikytkemällä tiedonsiirtokaapeli. 2. Liitinriman AA23-X4 tiedonsiirtokaapeli ei saa olla kytketty. 3. Työkatkaisin kytketään päälle. 4. Tarkasta, että F2040 on jännitteellinen tunnin jälkeen tiedonsiirtokaapeli (W2) kytketään liittimeen AA23-X4. 6. Käynnistä mahdollinen sisämoduuli. Noudata sisämoduulin asennusohjeen käynnistys- ja tarkastusohjeita. Jälkisäädöt, lämpöjohtopuoli Alkuaikoina lämmitysvedestä vapautuu ilmaa ja ilmaukset ovat ehkä tarpeen. Jos lämpöpumpusta, kiertopumpusta tai lämmittimistä kuuluu lorinaa, koko järjestelmä on ilmattava uudelleen. Kun järjestelmä on asettunut (paine on oikea ja kaikki ilma poistettu), lämpöautomatiikka voidaan säätää haluttuihin arvoihin. Lämpöpumppu käynnistyy 30 minuutin kuluttua siitä, kun ulkoyksikkö on kytketty päälle ja tiedonsiirtokaapeli (W2) on kytketty, jos tarvetta on. MUISTA! Odota vähintään kaksi minuuttia virransyötön katkaisun jälkeen ennen kuin aloitat sähkötyöt. Luku 6 Käynnistys ja säädöt 19

22 Säätö, latausvirta Käyttövesilämmityksen säätöohjeet löytyvät kyseisen sisämoduulin asennusohjeesta. Sivulla 24 on luettelo sisämoduuleista ja lisätarvikkeista, joita voi käyttää F2040:n yhteydessä. 20 Luku 6 Käynnistys ja säädöt

23 7 Häiriöt Vianetsintä HUOM! Ruuveilla kiinnitetyt luukut saa avata vain valtuutetun asentajan valvonnassa. HUOM! Koska F2040 voidaan liittää moniin ulkoisiin yksiköihin, myös ne on tarkastettava. HUOM! Jos huolto edellyttää ruuvattujen luukkujen irrottamisen, sähkönsyöttö pitää katkaista turvakytkimellä. Korkea huonelämpötila Ulkoinen kosketin huonelämpötilan muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Virheelliset asetukset NIBE SMO tai NIBE -sisämoduulissa. Katso sisämoduulin käyttöohje. F2040 ei käynnissä F2040 viestittää kaikki hälytykset sisämoduulille. Varmista, että F2040 on jännitteellinen. Tarkasta sisämoduuli. Katso vastaava luku Häiriöt sisäyksikön käyttöohjeesta. HUOM! Hälytys kuitataan NIBE SMO tai NIBE -sisämoduulissa. Voit yrittää poistaa häiriön seuraavilla toimenpiteillä: Perustoimenpiteet Aloita tarkastamalla seuraavat mahdolliset vikalähteet: Että lämpöpumppu on käynnissä ja F2040:n syöttökaapeli on kytketty. Talon ryhmä- tai päävarokkeet. Talon vikavirtakytkin. Lämpöpumpun moottorivaroke (F). Käyttövesi liian kylmää tai ei käyttövettä Nämä vianetsintäohjeet pätevät vain, kun lämpöpumppu on liitetty lämminvesivaraajaan. Suuri lämpimän käyttöveden kulutus. Odota kunnes käyttövesi on lämmennyt. Virheelliset asetukset NIBE-sisämoduulissa. Katso sisämoduulin käyttöohje. Matala huonelämpötila Termostaatteja kiinni useissa huoneissa. Avaa termostaatit niin monessa huoneessa kuin mahdollista. Ulkoinen kosketin huonelämpötilan muutokselle aktivoitu. Tarkasta mahdolliset ulkoiset koskettimet. Virheelliset asetukset NIBE SMO tai NIBE -sisämoduulissa. Katso sisämoduulin käyttöohje. Luku 7 Häiriöt 21

24 Anturien sijainti Liitin kortissa (PWB1) Liitin kortissa (AA23) Anturin sijainti F2040:ssa Tho-A Anturi jne. QM2 (20S) GQ10 (CM) CT BP1 (63H1) BP2 (LPT) BP4 BT3 BT12 4-tieventtiili Kompressori Virrantunnistin Korkeapainepressostaatti Matalapainelähetin Paineanturi, lauhdutin Lämpötila-anturi, lämmitysveden paluujohto Lämpötila-anturi, lauhduttimen menojohto BT14 (Tho-D) Lämpötila-anturi, kuumakaasu BT15 Lämpötila-anturi, käyttövesi BT16 (Tho- Lämpötilan anturi, lämmönvaihdin, meno R1) BT17 (Tho-S) Lämpötila-anturi, imukaasu BT28 (Tho-A) Lämpötilan anturi, ulkoilma EP2 Lauhdutin GQ1 (FM01) Puhallin HQ1 Mudanerotin HS1 Kuivaussuodatin Tho-R2 Lämpötilan anturi, lämmönvaihdin, tulo FM01 Tho -R1 Tho-R2 Tho-S Tho-D LPT CM 63H1 20S EEV-H EEV-C CT1 BP4 EP2 BT12 BT3 HS1 BT15 HQ1 22 Luku 7 Häiriöt

25 Tiedot anturille F2040:ssa Tho-D (kω) (ºC) Tho-S, Tho-R1, Tho-R2 (kω) Tho-A (kω) (ºC) Paluulämpötilan anturin (BT3), lauhduttimen menolämpötilan anturin (BT12) ja lämmönjakoputken anturin (BT15) tiedot Lämpötila ( C) Resistanssi (kohm) 351,0 251,6 182,5 133,8 99,22 74,32 56,20 42,89 33,02 25,61 20,02 15,77 12,51 10,00 8,045 6,514 5,306 4,348 3,583 2,968 2,467 2,068 1,739 1,469 1,246 1,061 0,908 0,779 0,672 Jännite (VDC) 3,256 3,240 3,218 3,189 3,150 3,105 3,047 2,976 2,889 2,789 2,673 2,541 2,399 2,245 2,083 1,916 1,752 1,587 1,426 1,278 1,136 1,007 0,891 0,785 0,691 0,607 0,533 0,469 0, (ºC) Luku 7 Häiriöt 23

26 APH APH 8 Lisätarvikkeet VVM 310 VVM 500 Jalusta F2040 Seinäteline F2040 Sisäyksikkö Sisäyksikkö Tuotenumero Tuotenumero Tuotenumero Tuotenumero KVR 10 F2040 VPA VPB Kondenssivesiputki, eri pituisia. Vikavirtasuoja, 1-vaihe. KVR F2040,1m Tuotenumero KVR F2040, 2,5 m Tuotenumero KVR F2040,5m Tuotenumero Kaksoisvaippainen lämminvesivaraaja VPA 300/200 Tuotenumero VPA 450/300 Tuotenumero VPAS 300/450 Kupari Tuotenumero Lämminvesivaraaja latauskierukalla VPB 500* Tuotenumero VPB Tuotenumero VPB 1000 Tuotenumero VPAS 300/450 Emali Tuotenumero SMO 20 SMO 40 Ohjausyksikkö Ohjausyksikkö Tuotenumero Tuotenumero Luku 8 Lisätarvikkeet

27 9 Tekniset tiedot Mitat ja varattavien mittojen koordinaatit Ställbar Ø40* 150 mm Fritt utrymme bakom 400 mm 600mm 600 mm Minimalt fritt utrymme Fritt utrymme framför 3000 mm Min. avstånd vid användning av flera F2040 Minimalt fritt utrymme *Vaatii lisävarusteen KVR 10. Luku 9 Tekniset tiedot 25

28 Äänenpainetasot F2040 sijoitetaan useimmiten talon seinustalle, mistä on seurauksena suunnattu melun leviäminen. Tämä pitää ottaa huomioon. Siksi on aina pyrittävä valitsemaan asennuspaikaksi se talon puoli, jossa melusta on vähiten haittaa naapureille. Äänenpainetasoihin vaikuttavat seinät, muurit, maanpinnan korkeuserot ym. ja niitä pitää sen vuoksi pitää suuntaa antavina. F2040 sovittaa puhaltimen nopeuden ympäristön lämpötilan ja höyrystyslämpötilan suhteen. 2 m 6 m 10 m F kw Äänitehotaso*, standardin EN mukaan lämpötilassa 7/45 (nimellinen) Äänenpainetaso 2 metrin etäisyydellä vapaassa tilassa* Äänenpainetaso 6 metrin etäisyydellä vapaassa tilassa* Äänenpainetaso 10 metrin etäisyydellä vapaassa tilassa* L W (A) db(a) db(a) db(a) 63,5 49,5 40,0 35,5 * Vapaa kenttä. 26 Luku 9 Tekniset tiedot

29 Tekniset tiedot F kw Lämmitys Tehotiedot EN14511 mukaan ΔT5K Antoteho/ottoteho/COP Nimellinen 4,81/1,07/4,52 6,46/1,75/3,69 8,92/3,10/2,87 6,49/2,55/2,54 4,72/1,30/3,62 6,67/2,18/3,06 9,04/3,71/2,44 9,12/4,56/2,00 4,49/1,57/2,86 9,38/4,69/2,00 Jäähdytys Tehotiedot EN14511 mukaan ΔT5K Antoteho/ottoteho/EER Ulkolämpötila/menolämpötila 7/35 C (lattia) 2/35 C (lattia) -7/35 C (lattia) 2/55 C 7/45 2/45 C -7/45-15/45 7/55-7/55 C Ulkolämpötila/menolämpötila 27/7 27/18 35/7 35/18 Nimellinen 8,75/1,86/4,72 10,82/2,21/4,91 6,98/2,54/2,75 9,37/2,64/3,56 Sähkötiedot Nimellisjännite Maks. käyttövirta, lämpöpumppu Maks. käyttövirta, kompressori Käynnistysvirta A rms A rms A rms 230V 50 Hz, 230V 2AC 50Hz Suurin sallittu impedanssi liitäntäpisteessa 1) ohm Nimellisteho, puhallin W 86 Varoke 2) 25 A rms Kylmäainepiiri Kylmäaineen tyyppi Kompressorin tyyppi Täytösmäärä Katkaisuarvo, korkeapainepressostaatti Katkaisuarvo, matalapainepressostaatti kg MPa MPa R410A Twin Rotary 2,9 4,15 (41,5 bar) 0,079 (0,79 bar) Lämmönkeruu Ilmavirta Maks./min. ilmalämpötila Sulatusjärjestelmä m 3 /h C /43 käänteinen jakso Lämpöjohto Suurin järjestelmäpaine, lämmitysjärjestelmä Minimitilavuus, lämmitysjärjestelmä, lämmitys/jäähdytys Minimitilavuus, lämmitysjärjestelmä, lattiajäähdytys Maksimivirtaus, lämmitysjärjestelmä Minimivirtaus, lämmitysjärjestelmä, 100 % kiertovesipumpun nopeus (sulatusvirtaus) MPa l l l/s l/s 0,05/0,25 (0,5/2,5 bar) ,57 0,29 Luku 9 Tekniset tiedot 27

30 F kw Minimivirtaus, lämmitys Minimivirtaus, jäähdytys Sisäinen painehäviö nimellisvirtauksella 0,22 l/s Maks./min. lämmitysveden lämpötila, jatkuva käyttö Lämmitysvesiliitäntä ulkokierre l/s l/s kpa C 0,15 0,20 3,5 58/25 G1" Mitat ja painot Leveys Syvyys Korkeus ml. säätöjalat Paino (ilman pakkausta) mm mm mm kg (+50/-0) 105 Muuta Kotelointi Väri Tuotenumero IP 24 tummanharmaa )Suurin sallittu impedanssi verkkoliitäntäpisteessä EN mukaan. Käynnistysvirrat voivat aiheuttaa lyhyitä jännitteenalennuksia, jotka voivat vaikuttaa muihin laitteisiin epäsuotuisissa olosuhteissa. Jos verkkoliitäntäpisteen impedanssi on ilmoitettua korkeampi, häiriöitä luultavasti esiintyy. Jos verkkoliitäntäpisteen impedanssi on ilmoitettua korkeampi, tarkasta verkon omistajalta ennen laitteiston hankintaa. 2)Antotehoa rajoitetaan pienempää varoketta käytettäessä. 28 Luku 9 Tekniset tiedot

31 Työalue, kompressorikäyttö lämmitys Lyhyitä aikoja on sallittua pitää matalempia työskentelylämpötiloja lämmityspuolella, esim. käynnistyksen yhteydessä. Työalue, kompressorikäyttö jäähdytys Luku 9 Tekniset tiedot 29

32 Sähkökytkentäkaavio 30 Luku 9 Tekniset tiedot

33 L1 -X1 PE L1 TB Y/GN F (30A) RD F (8A) E GN N -AA23 -X100 2 N 1 2 WH RD WH 1 2 NOISE FILTER PWB3 L1o No E GN 1 3 TB F (4A) Note Do not connect any wires on the port1 on TB. RD WH DM CT RD SM1 M WH BL OR Y RD SM2 M WH BL OR Y FM01 M WH OR BR BL RD FM02 M WH OR BR BL RD RD BL RD WH BL WH GN U V W RD WH BL V U IPM W MS 3 CM RD P2 P1 BL N1 PWB2 INVERTER N2 CNACT1 (WH) BK A/F MODULE L1 L2 P N2 P RD BL N2 CNI2 (WH) CNI4 (WH) BL BL RD BL RD BL CNI1 (WH) CNI3 (WH) CNA2 (WH) CNA1 (WH) PWB1 CNF (BK) CNW (BK) 52X1 52X2 CNR (WH) CNW2 (OR) 52X3 52X4 Two fan unit only CNS (RD) LED1 CNN1 (Y) CNEEV1 (WH) LED2 CNH (BR) CNEEV2 (RD) SW3 CNTH (WH) CNFAN1 (WH) CNIP (Y) SW1 CNPS (RD) CNB (RD) BK BK BR BR BL BK BK BK WH RD BL BL BL BK BK BK BK BK BK RD RD L EB11 DH EB10 CH QN2 20S SV1 t t t t Two fan unit only BP1 63H1 BT16 Tho-R1 BT14 Tho-D BT17 Tho-S BT28 Tho-A Y Y BK BK CNFAN2 (WH) Two fan motor unit only t BP2 LPT t Tho-P Tho-R2 Luku 9 Tekniset tiedot 31

34 Käännöstaulukko Englanti Käännös 4-way valve 4-tieventtiili Alarm Hälytys Ambience temp Ulkolämpötilan anturi Communication input Tiedonsiirtotulo Compressor Kompressori Control Ohjaus Crank case heater Kompressorilämmitin Driptray heater Tippakourun lämmitin Evaporator temp. Höyrystin, lämpötilan anturi External heater (Ext. heater) Ulkoinen lämmitin Fan Puhallin Fan high speed Nopea puhallinnopeus Fan low speed Hidas puhallinnopeus Fluid line temp. Nesteputki, lämpötilan anturi High pressure pressostat Korkeapainepressostaatti Low pressure pressostat Alipaineensäädin Main supply Syöttö On/Off Päälle/Pois RCBO Vikavirtasuojakytkin (Residual current circuit-breaker with overcurrent protection) Return line temp. Paluulämpötilan anturi Supply line temp. Menolämpötilan anturi Supply voltage Sähkönsyöttö/jännite Temperature sensor, Hot gas Lämpötila-anturi, kuumakaasu Temperature sensor, Suction gas Lämpötila-anturi, imukaasu 32 Luku 9 Tekniset tiedot

35 10 Asiahakemisto Asiahakemisto A Anturien sijainti, 22 Asennus, 5 Asennusten tarkastus, 3 Asennustila, 7 E Etulevyn irrotus, 7 H Häiriöt, 21 Vianetsintä, 21 J Jälkisäädöt, lämmitysjärjestelmä, 19 K Kannen irrotus, 7 Kompressorilämmitin, 18 Kuljetus ja säilytys, 5 Käynnistys ja säädöt, 18 Jälkisäädöt, lämmitysjärjestelmä, 19 Kompressorilämmitin, 18 Lämmitysjärjestelmän täyttö ja ilmaus, 18 Säätö, latausvirtaus, 20 Valmistelut, 18 Käynnistys ja tarkastukset, 19 Käyttöönotto ja säätö Käynnistys ja tarkastukset, 19 L Liitännät, 16 Liitäntävaihtoehdot, 14 Lisätarvikkeiden liitäntä, 14 Lisävarusteet, 24 Lämmitysjärjestelmän täyttö ja ilmaus, 18 Lämpöpumpun rakenne, 9 Komponenttien sijainti, 9 Komponenttiluettelo, 9 Sähkökomponentit, 11 Sähkökytkentä, 11 M Merkintä, 2 Mitat ja tilavaraukset, 25 Mukana toimitetut komponentit, 7 P Putkiliitännät, 13 Liitäntävaihtoehdot, 14 Putkiliitäntä lämmitysvesi, 13 Vesitilavuudet, 13 Yleistä, 13 Putkiliitäntä lämmitysvesi, 13 S Sarjanumero, 2 Sivulevyn irrotus, 8 Symbolit, 2 Sähkökytkennät Liitännät, 16 Lisätarvikkeiden liitäntä, 14 Tiedonsiirto, 17 Ulkoinen lämpökaapeli (KVR 10), 17 Ulkolämpötilan anturi, 17 Virtaliitäntä takapuolelle (vakio) tai alapuolelle (vaihtoehto), 16 Yleistä, 15 Sähkökytkentä, 11 Sähkökytkentäkaavio, 30 Käännöstaulukko, 32 Sähköliitännät, 15 Säätö, latausvirtaus, 20 T Tekniset tiedot, 25, 27 Mitat ja tilavaraukset, 25 Sähkökytkentäkaavio, 30 Tekniset tiedot, 27 Äänenpainetasot, 26 Toimitus ja käsittely, 5 Asennus, 5 Asennustila, 7 Etulevyn irrotus, 7 Kannen irrotus, 7 Kuljetus ja säilytys, 5 Mukana toimitetut komponentit, 7 Sivulevyn irrotus, 8 Turvallisuusohjeita, 2 Asennusten tarkastus, 3 Sarjanumero, 2 Symbolit, 2 Yhteystiedot, 4 Turvallisuustiedot Merkintä, 2 Tärkeää, 2 Tärkeää tietoa Turvallisuusohjeita, 2 U Ulkoinen lämpökaapeli (KVR 10), 17 Ulkolämpötilan anturi, 17 V Valmistelut, 18 Vianetsintä, 21 Anturien sijainti, 22 Virtaliitäntä takapuolelle (vakio) tai alapuolelle (vaihtoehto), 16 Y Yhteys, 17 Yhteystiedot, 4 Ä Äänenpainetasot, 26 Luku 10 Asiahakemisto 33

36 34 Luku 10

37 Luku 10 35

38 36 Luku 10
