Liitäntäperiaate. Käyttökohteet Omakotitalot vesikiertoisilla lämmitysjärjestelmillä.

Transkriptio

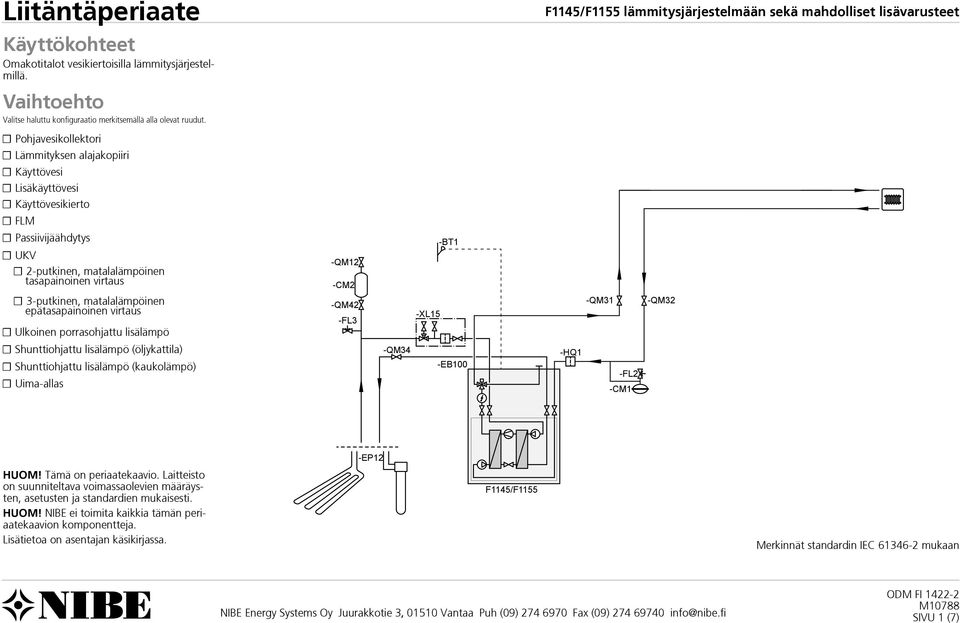

1 Liitäntäperiaate Käyttökohteet Omakotitalot vesikiertoisilla lämmitysjärjestelmillä. Vaihtoehto Valitse haluttu konfiguraatio merkitsemällä alla olevat ruudut. HUOM! Tämä on periaatekaavio. Laitteisto on suunniteltava voimassaolevien määräysten, asetusten ja standardien mukaisesti. HUOM! NIBE ei toimita kaikkia tämän periaatekaavion komponentteja. Lisätietoa on asentajan käsikirjassa. Merkinnät standardin IEC mukaan SIVU 1 (7)

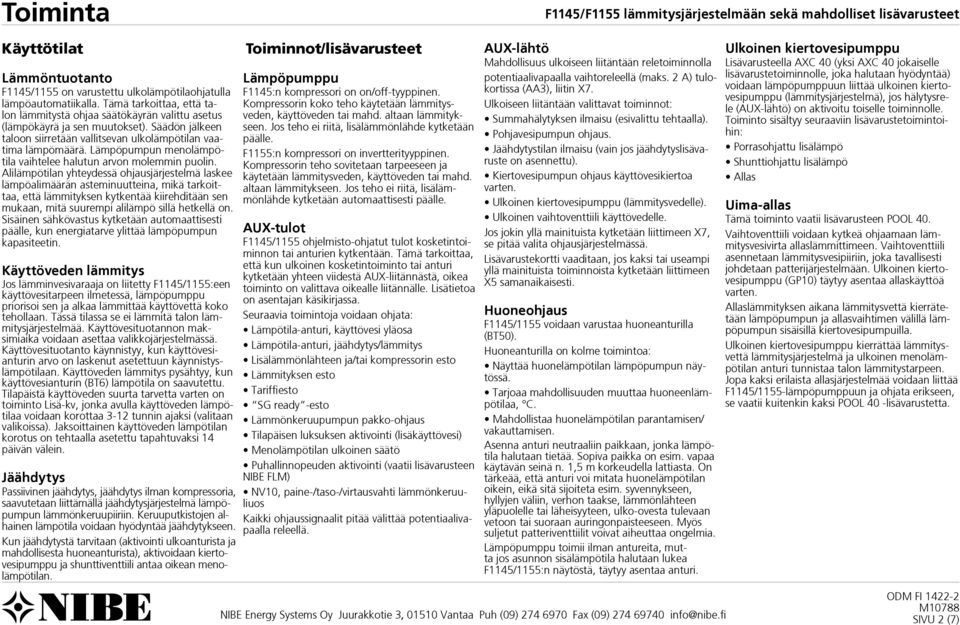

2 Toiminta Käyttötilat Lämmöntuotanto F1145/1155 on varustettu ulkolämpötilaohjatulla lämpöautomatiikalla. Tämä tarkoittaa, että talon lämmitystä ohjaa säätökäyrän valittu asetus (lämpökäyrä ja sen muutokset). Säädön jälkeen taloon siirretään vallitsevan ulkolämpötilan vaatima lämpömäärä. Lämpöpumpun menolämpötila vaihtelee halutun arvon molemmin puolin. Alilämpötilan yhteydessä ohjausjärjestelmä laskee lämpöalimäärän asteminuutteina, mikä tarkoittaa, että lämmityksen kytkentää kiirehditään sen mukaan, mitä suurempi alilämpö sillä hetkellä on. Sisäinen sähkövastus kytketään automaattisesti päälle, kun energiatarve ylittää lämpöpumpun kapasiteetin. Käyttöveden lämmitys Jos lämminvesivaraaja on liitetty F1145/1155:een käyttövesitarpeen ilmetessä, lämpöpumppu priorisoi sen ja alkaa lämmittää käyttövettä koko tehollaan. Tässä tilassa se ei lämmitä talon lämmitysjärjestelmää. Käyttövesituotannon maksimiaika voidaan asettaa valikkojärjestelmässä. Käyttövesituotanto käynnistyy, kun käyttövesianturin arvo on laskenut asetettuun käynnistyslämpötilaan. Käyttöveden lämmitys pysähtyy, kun käyttövesianturin (BT6) lämpötila on saavutettu. Tilapäistä käyttöveden suurta tarvetta varten on toiminto Lisä-kv, jonka avulla käyttöveden lämpötilaa voidaan korottaa 3-12 tunnin ajaksi (valitaan valikoissa). Jaksoittainen käyttöveden lämpötilan korotus on tehtaalla asetettu tapahtuvaksi 14 päivän välein. Jäähdytys Passiivinen jäähdytys, jäähdytys ilman kompressoria, saavutetaan liittämällä jäähdytysjärjestelmä lämpöpumpun lämmönkeruupiiriin. Keruuputkistojen alhainen lämpötila voidaan hyödyntää jäähdytykseen. Kun jäähdytystä tarvitaan (aktivointi ulkoanturista ja mahdollisesta huoneanturista), aktivoidaan kiertovesipumppu ja shunttiventtiili antaa oikean menolämpötilan. Toiminnot/lisävarusteet Lämpöpumppu F1145:n kompressori on on/off-tyyppinen. Kompressorin koko teho käytetään lämmitysveden, käyttöveden tai mahd. altaan lämmitykseen. Jos teho ei riitä, lisälämmönlähde kytketään päälle. F1155:n kompressori on invertterityyppinen. Kompressorin teho sovitetaan tarpeeseen ja käytetään lämmitysveden, käyttöveden tai mahd. altaan lämmitykseen. Jos teho ei riitä, lisälämmönlähde kytketään automaattisesti päälle. AUX-tulot F1145/1155 ohjelmisto-ohjatut tulot kosketintoiminnon tai anturien kytkentään. Tämä tarkoittaa, että kun ulkoinen kosketintoiminto tai anturi kytketään yhteen viidestä AUX-liitännästä, oikea toiminto on valittava oikealle liitännälle. Lisätietoa on asentajan käsikirjassa. Seuraavia toimintoja voidaan ohjata: Lämpötila-anturi, käyttövesi yläosa Lämpötila-anturi, jäähdytys/lämmitys Lisälämmönlähteen ja/tai kompressorin esto Lämmityksen esto Tariffiesto SG ready -esto Lämmönkeruupumpun pakko-ohjaus Tilapäisen luksuksen aktivointi (lisäkäyttövesi) Menolämpötilan ulkoinen säätö Puhallinnopeuden aktivointi (vaatii lisävarusteen NIBE FLM) NV10, paine-/taso-/virtausvahti lämmönkeruuliuos Kaikki ohjaussignaalit pitää välittää potentiaalivapaalla releellä. AUX-lähtö Mahdollisuus ulkoiseen liitäntään reletoiminnolla potentiaalivapaalla vaihtoreleellä (maks. 2 A) tulokortissa (AA3), liitin X7. Ulkoiseen liitäntään valittavat toiminnot: Summahälytyksen ilmaisu (esivalittu tehtaalla). Pohjavesipumpun ohjaus. Jäähdytystilan ilmaisu (vain jos jäähdytyslisävaruste on asennettu). Kiertovesipumpun ohjaus käyttövesikiertoa varten. Ulkoinen kiertovesipumppu (lämmitysvedelle). Ulkoinen vaihtoventtiili käyttövedelle. Jos jokin yllä mainituista kytketään liittimeen X7, se pitää valita ohjausjärjestelmässä. Lisävarustekortti vaaditaan, jos kaksi tai useampi yllä mainituista toiminnoista kytketään liittimeen X5 samanaikaisesti. Huoneohjaus F1145/1155 voidaan varustaa huoneanturilla (BT50). Huoneanturilla on kolme toimintoa: Näyttää huonelämpötilan lämpöpumpun näytössä. Tarjoaa mahdollisuuden muuttaa huoneenlämpötilaa, C. Mahdollistaa huonelämpötilan parantamisen/ vakauttamisen. Asenna anturi neutraaliin paikkaan, jonka lämpötila halutaan tietää. Sopiva paikka on esim. vapaa käytävän seinä n. 1,5 m korkeudella lattiasta. On tärkeää, että anturi voi mitata huonelämpötilan oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko-ovesta tulevaan vetoon tai suoraan auringonpaisteeseen. Myös suljetut patteriventtiilit voivat aiheuttaa ongelmia. Lämpöpumppu toimii ilman antureita, mutta jos asunnon sisälämpötila halutaan lukea F1145/1155:n näytöstä, täytyy asentaa anturi. Ulkoinen kiertovesipumppu Lisävarusteella AXC 40 (yksi AXC 40 jokaiselle lisävarustetoiminnolle, joka halutaan hyödyntää) voidaan lämpöpumppuun liittää ulkoinen kiertovesipumppu (lämmitysjärjestelmä), jos hälytysrele (AUX-lähtö) on aktivoitu toiselle toiminnolle. Toiminto sisältyy seuraaviin lisävarustetoimintoihin: Porrasohjattu lisälämpö Shunttiohjattu lisälämpö Allas Uima-allas Tämä toiminto vaatii lisävarusteen POOL 40. Vaihtoventtiili voidaan kytkeä ohjaamaan lämmitysvesivirta allaslämmittimeen. Vaihtoventtiili asennetaan lämmitysvesipiiriin, joka tavallisesti johdetaan patterijärjestelmään. Ulkoinen kiertovesipumppu (GP10) täytyy asentaa allaskäyttöä varten. Allaslämmityksen aikana lämmitysvettä kierrätetään lämpöpumpun ja allasvaihtimen välillä lämpöpumpun sisäisillä kiertovesipumpuilla. Ulkoinen kiertovesipumppu kierrättää lämmitysvettä lämmitysjärjestelmä ja ulkoinen menolämpötilan anturi tunnistaa talon lämmitystarpeen. Jopa kaksi erilaista allasjärjestelmää voidaan liittää F1145/1155-lämpöpumppuun ja ohjata erikseen, se vaatii kuitenkin kaksi POOL 40 -lisävarustetta. SIVU 2 (7)

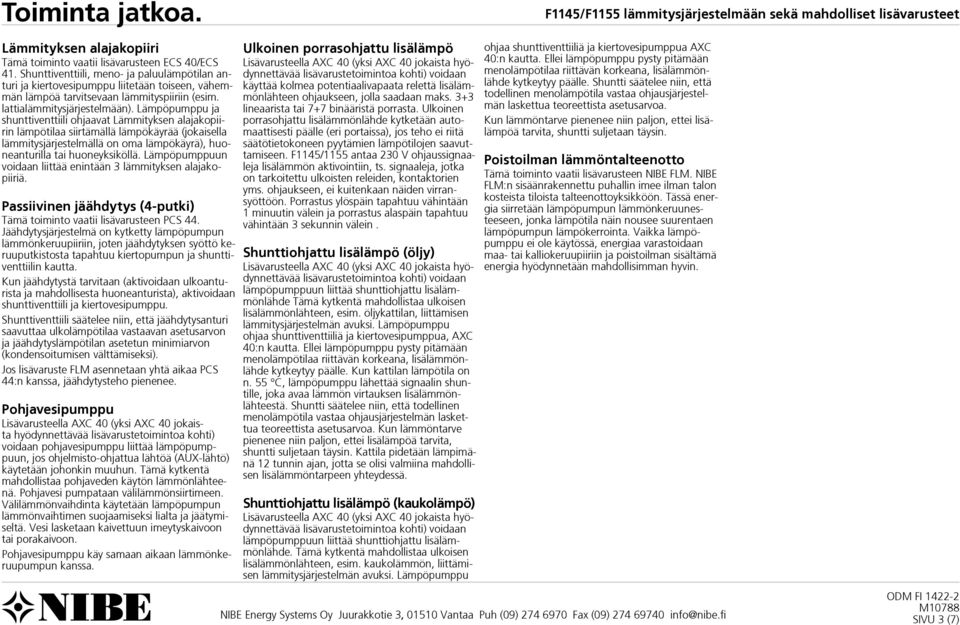

3 Toiminta jatkoa. Lämmityksen alajakopiiri Tämä toiminto vaatii lisävarusteen ECS 40/ECS 41. Shunttiventtiili, meno- ja paluulämpötilan anturi ja kiertovesipumppu liitetään toiseen, vähemmän lämpöä tarvitsevaan lämmityspiiriin (esim. lattialämmitysjärjestelmään). Lämpöpumppu ja shunttiventtiili ohjaavat Lämmityksen alajakopiirin lämpötilaa siirtämällä lämpökäyrää (jokaisella lämmitysjärjestelmällä on oma lämpökäyrä), huoneanturilla tai huoneyksiköllä. Lämpöpumppuun voidaan liittää enintään 3 lämmityksen alajakopiiriä. Passiivinen jäähdytys (4-putki) Tämä toiminto vaatii lisävarusteen PCS 44. Jäähdytysjärjestelmä on kytketty lämpöpumpun lämmönkeruupiiriin, joten jäähdytyksen syöttö keruuputkistosta tapahtuu kiertopumpun ja shunttiventtiilin kautta. Kun jäähdytystä tarvitaan (aktivoidaan ulkoanturista ja mahdollisesta huoneanturista), aktivoidaan shunttiventtiili ja kiertovesipumppu. Shunttiventtiili säätelee niin, että jäähdytysanturi saavuttaa ulkolämpötilaa vastaavan asetusarvon ja jäähdytyslämpötilan asetetun minimiarvon (kondensoitumisen välttämiseksi). Jos lisävaruste FLM asennetaan yhtä aikaa PCS 44:n kanssa, jäähdytysteho pienenee. Pohjavesipumppu Lisävarusteella AXC 40 (yksi AXC 40 jokaista hyödynnettävää lisävarustetoimintoa kohti) voidaan pohjavesipumppu liittää lämpöpumppuun, jos ohjelmisto-ohjattua lähtöä (AUX-lähtö) käytetään johonkin muuhun. Tämä kytkentä mahdollistaa pohjaveden käytön lämmönlähteenä. Pohjavesi pumpataan välilämmönsiirtimeen. Välilämmönvaihdinta käytetään lämpöpumpun lämmönvaihtimen suojaamiseksi lialta ja jäätymiseltä. Vesi lasketaan kaivettuun imeytyskaivoon tai porakaivoon. Pohjavesipumppu käy samaan aikaan lämmönkeruupumpun kanssa. Ulkoinen porrasohjattu lisälämpö Lisävarusteella AXC 40 (yksi AXC 40 jokaista hyödynnettävää lisävarustetoimintoa kohti) voidaan käyttää kolmea potentiaalivapaata relettä lisälämmönlähteen ohjaukseen, jolla saadaan maks. 3+3 lineaarista tai 7+7 binääristä porrasta. Ulkoinen porrasohjattu lisälämmönlähde kytketään automaattisesti päälle (eri portaissa), jos teho ei riitä säätötietokoneen pyytämien lämpötilojen saavuttamiseen. F1145/1155 antaa 230 V ohjaussignaaleja lisälämmön aktivointiin, ts. signaaleja, jotka on tarkoitettu ulkoisten releiden, kontaktorien yms. ohjaukseen, ei kuitenkaan näiden virransyöttöön. Porrastus ylöspäin tapahtuu vähintään 1 minuutin välein ja porrastus alaspäin tapahtuu vähintään 3 sekunnin välein. Shunttiohjattu lisälämpö (öljy) Lisävarusteella AXC 40 (yksi AXC 40 jokaista hyödynnettävää lisävarustetoimintoa kohti) voidaan lämpöpumppuun liittää shunttiohjattu lisälämmönlähde Tämä kytkentä mahdollistaa ulkoisen lisälämmönlähteen, esim. öljykattilan, liittämisen lämmitysjärjestelmän avuksi. Lämpöpumppu ohjaa shunttiventtiiliä ja kiertovesipumppua, AXC 40:n kautta. Ellei lämpöpumppu pysty pitämään menolämpötilaa riittävän korkeana, lisälämmönlähde kytkeytyy päälle. Kun kattilan lämpötila on n. 55 C, lämpöpumppu lähettää signaalin shuntille, joka avaa lämmön virtauksen lisälämmönlähteestä. Shuntti säätelee niin, että todellinen menolämpötila vastaa ohjausjärjestelmän laskettua teoreettista asetusarvoa. Kun lämmöntarve pienenee niin paljon, ettei lisälämpöä tarvita, shuntti suljetaan täysin. Kattila pidetään lämpimänä 12 tunnin ajan, jotta se olisi valmiina mahdollisen lisälämmöntarpeen yhteydessä. Shunttiohjattu lisälämpö (kaukolämpö) Lisävarusteella AXC 40 (yksi AXC 40 jokaista hyödynnettävää lisävarustetoimintoa kohti) voidaan lämpöpumppuun liittää shunttiohjattu lisälämmönlähde. Tämä kytkentä mahdollistaa ulkoisen lisälämmönlähteen, esim. kaukolämmön, liittämisen lämmitysjärjestelmän avuksi. Lämpöpumppu ohjaa shunttiventtiiliä ja kiertovesipumppua AXC 40:n kautta. Ellei lämpöpumppu pysty pitämään menolämpötilaa riittävän korkeana, lisälämmönlähde kytkeytyy päälle. Shuntti säätelee niin, että todellinen menolämpötila vastaa ohjausjärjestelmän laskettua teoreettista asetusarvoa. Kun lämmöntarve pienenee niin paljon, ettei lisälämpöä tarvita, shuntti suljetaan täysin. Poistoilman lämmöntalteenotto Tämä toiminto vaatii lisävarusteen NIBE FLM. NIBE FLM:n sisäänrakennettu puhallin imee ilman talon kosteista tiloista talteenottoyksikköön. Tässä energia siirretään lämpöpumpun lämmönkeruunesteeseen, jonka lämpötila näin nousee suurentaen lämpöpumpun lämpökerrointa. Vaikka lämpöpumppu ei ole käytössä, energiaa varastoidaan maa- tai kalliokeruupiiriin ja poistoilman sisältämä energia hyödynnetään mahdollisimman hyvin. SIVU 3 (7)

4 Laitelista Kohta Kohta Nimitys Tuotteen Erittely nimi Toimittaja Merkki Tuotenumero RSK nro Huom. EB100 Lämpöpumppu F1145/F1155 NIBE XL15 VP1 Lämpöpumppu Täyttöventtiilisarja, keruuneste KB F1145 R25/G32 NIBE NIBE / KB R25 (maks. 12 kw), KB G32 (maks. 30 kw) CM2 FL3 Tasoastia, keruuneste NIBE Tasoastia avoimessa järjestelmässä. Tasoastia sisältyy F1145/F1155. QM42 FL3 Varoventtiili, keruuneste NIBE Sisältyy F1145/F1155 CM2 HQ1 Kiertovesipumppu Suodatin, lämmitys NIBE Sisältyy F1145/F1155 QM12 BT1 Ulkolämpötila-anturi NIBE Sisältyy F1145/F1155 BT1 CM3 Paisuntasäiliö, keruuneste Paisuntasäiliö suljetussa järjestelmässä. FL2 EP12 Kollektori, keruuneste CM1 BP6 Kiertovesipumppu Painemittari, keruuneste XL15 QM12 Täyttöventtiili, keruuneste QM34 QM21 Ilmanpoistoventtiili, keruuneste EB100 QM34 Sulkuventtiili, keruuneste meno QM31 QM42 Sulkuventtiili, keruuneste paluu HQ1 CM1 Suljettu paisuntasäiliö, lämmitysneste QM32 QM31 Kallio/maa/pohjavesikollektori Sulkuventtiili, lämmitysneste meno EP12 QM32 EP12- AA5 Kallio/maa/pohjavesikollektori Sulkuventtiili, lämmitysneste paluu Käyttövesi CP1 HQ2 Lämminvesivaraaja VPB 200/VPB 300/VPB 500 NIBE VPB 200/VPB 300, maks. 12 kw BT6 EP4 Lämpötila-anturi, käyttövesituotanto NIBE Sisältyy F1145/F1155 BT7 UKV Lämpötila-anturi, käyttövesi huippu NIBE Sisältyy F1145/F1155 Lisäkäyttövesi EB2 Lämminvesivaraaja Compact / Eminent NIBE FQ1 Sekoitusventtiili Terminen SIVU 4 (7)

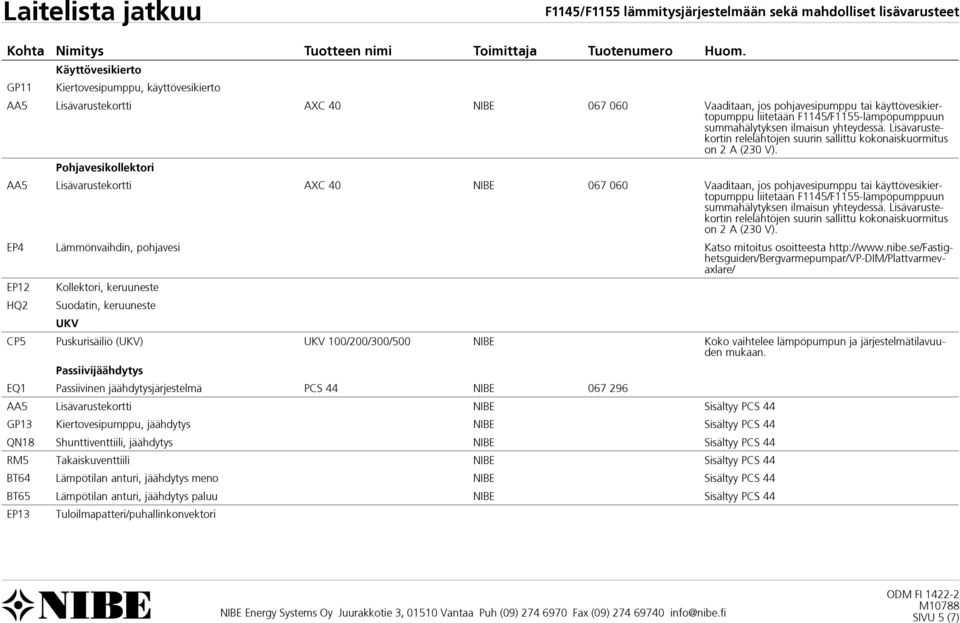

5 Laitelista jatkuu Kohta CP5 UKV Nimitys Tuotteen nimi Toimittaja Tuotenumero Huom. GP11 Käyttövesikierto PCS Kiertovesipumppu, 44 käyttövesikierto AA5 EP13 PCS Lisävarustekortti 44 AXC 40 NIBE Vaaditaan, Sisältyy F1125/1135/1150 jos pohjavesipumppu tai käyttövesikiertopumppu liitetään F1145/F1155-lämpöpumppuun EQ1- summahälytyksen ilmaisun yhteydessä. Lisävarustekortin relelähtöjen suurin sallittu kokonaiskuormitus AA5 BT64 NIBE on Sisältyy 2 A (230 F1125/1135/1150 V). GP13 Pohjavesikollektori NIBE Sisältyy F1125/1135/1150 AA5 QN18 Lisävarustekortti AXC 40 NIBE Vaaditaan, jos pohjavesipumppu tai käyttövesikiertopumppu liitetään F1145/F1155-lämpöpumppuun RM5 NIBE summahälytyksen Sisältyy F1125/1135/1150 ilmaisun yhteydessä. Lisävarustekortin BT65 NIBE Sisältyy relelähtöjen F1125/1135/1150 suurin sallittu kokonaiskuormitus on 2 A (230 V). EP4 Sähköhuippu Lämmönvaihdin, pohjavesi Katso mitoitus osoitteesta EB1 hetsguiden/bergvarmepumpar/vp-dim/plattvarmev- axlare/ EB1- EP12 AA5 Kollektori, keruuneste HQ2 QM41 QN6 Suodatin, keruuneste UKV NIBE CP5 QM40 Puskurisäiliö (UKV) UKV 100/200/300/500 NIBE Koko vaihtelee lämpöpumpun ja järjestelmätilavuuden mukaan. GB10 Passiivijäähdytys BT25 EQ1 Passiivinen jäähdytysjärjestelmä PCS 44 NIBE CM4 Kiertovesipumppu AA5 Lisävarustekortti NIBE Sisältyy PCS 44 FL2 GP13 Kiertovesipumppu, jäähdytys NIBE Sisältyy PCS 44 RM5 QN18 Shunttiventtiili, jäähdytys NIBE Sisältyy PCS 44 VVC RM5 Takaiskuventtiili NIBE Sisältyy PCS 44 EB2 Lämminvesivaraaja BT64 Lämpötilan anturi, jäähdytys meno NIBE Sisältyy PCS 44 RM3 BT65 Lämpötilan anturi, jäähdytys paluu NIBE Sisältyy PCS 44 QN3 EP13 Tuloilmapatteri/puhallinkonvektori QN4 RM4 SIVU 5 (7)

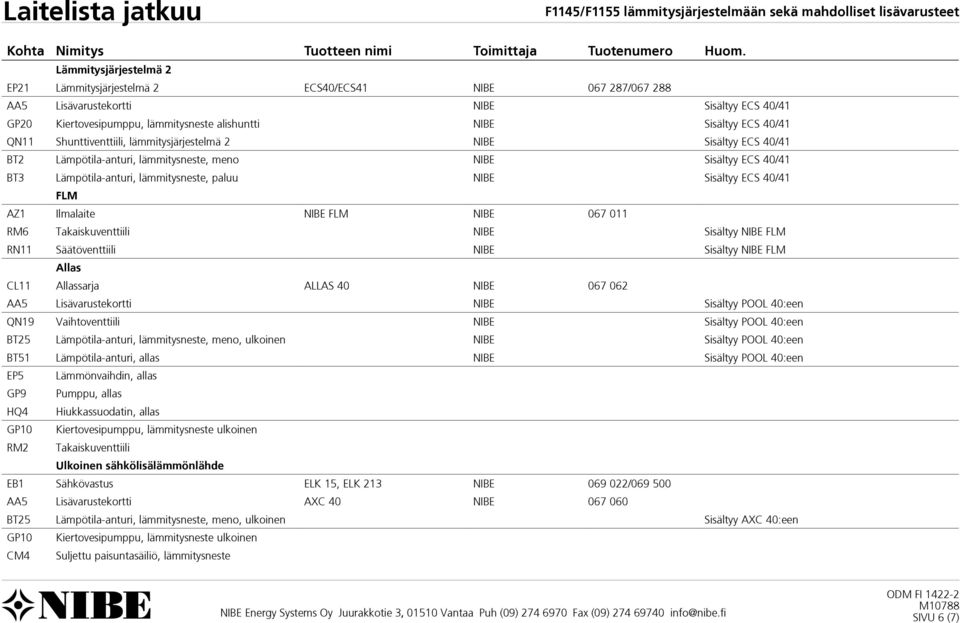

6 Laitelista jatkuu Kohta QN2 Nimitys Tuotteen nimi Toimittaja Tuotenumero Huom. GP11 Lämmitysjärjestelmä 2 EP21 Lisäkäyttövesitarve Lämmitysjärjestelmä 2 ECS40/ECS41 NIBE / AA5 EB2 Lämminvesivaraaja Lisävarustekortti NIBE Sisältyy ECS 40/41 GP20 QN2 Kiertovesipumppu, lämmitysneste alishuntti NIBE Sisältyy ECS 40/41 QN11 FLM Shunttiventtiili, lämmitysjärjestelmä 2 NIBE Sisältyy ECS 40/41 BT2 AZ1 FLM Lämpötila-anturi, lämmitysneste, meno NIBE Sisältyy ECS 40/41 BT3 Lattialämmitys Lämpötila-anturi, lämmitysneste, paluu NIBE Sisältyy ECS 40/41 BT3 FLM AZ1 QN11 Ilmalaite NIBE FLM NIBE RM6 GP20 Takaiskuventtiili NIBE Sisältyy NIBE FLM RN11 BT2 Säätöventtiili NIBE Sisältyy NIBE FLM EP21 Allas CL11 Aurinkolämpö Allassarja ALLAS 40 NIBE AA5 BT53 Lisävarustekortti NIBE Sisältyy POOL 40:een QN19 EP8 Aurinkokeräin Vaihtoventtiili NIBE Sisältyy POOL 40:een BT25 GP13 Lämpötila-anturi, lämmitysneste, meno, ulkoinen NIBE Sisältyy POOL 40:een BT51 CM5 Kiertovesipumppu Lämpötila-anturi, allas NIBE Sisältyy POOL 40:een EP5 Käyttövesi Lämmönvaihdin, allas GP9 BT6 Pumppu, allas HQ4 Öljyhuippu Hiukkassuodatin, allas GP10 EM1 Öljykattila Kiertovesipumppu, lämmitysneste ulkoinen RM2 EM1- Takaiskuventtiili KA Ulkoinen sähkölisälämmönlähde EM1- EB1 AA5 Sähkövastus ELK 15, ELK 213 NIBE / AA5 QN11 Lisävarustekortti AXC 40 NIBE BT25 RM1 Lämpötila-anturi, lämmitysneste, meno, ulkoinen Sisältyy AXC 40:een GP10 Kiertovesipumppu, lämmitysneste ulkoinen CM4 Suljettu paisuntasäiliö, lämmitysneste SIVU 6 (7)

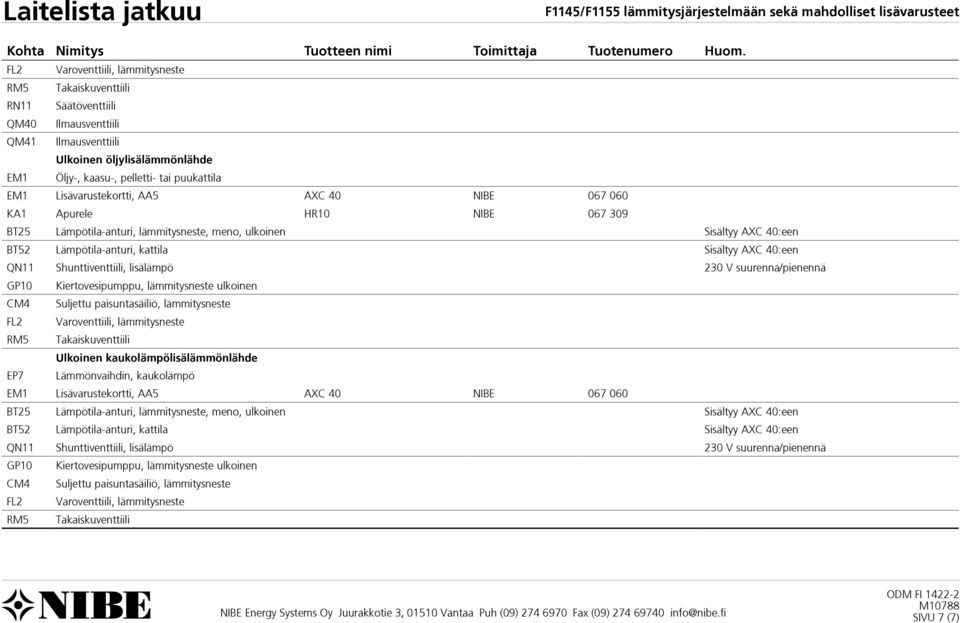

7 Laitelista jatkuu Kohta Nimitys Tuotteen nimi Toimittaja Tuotenumero Huom. RM5 Takaiskuventtiili RN11 Säätöventtiili QM40 Ilmausventtiili QM41 Ilmausventtiili Ulkoinen öljylisälämmönlähde EM1 Öljy-, kaasu-, pelletti- tai puukattila EM1 Lisävarustekortti, AA5 AXC 40 NIBE KA1 Apurele HR10 NIBE BT25 Lämpötila-anturi, lämmitysneste, meno, ulkoinen Sisältyy AXC 40:een BT52 Lämpötila-anturi, kattila Sisältyy AXC 40:een QN11 Shunttiventtiili, lisälämpö 230 V suurenna/pienennä GP10 Kiertovesipumppu, lämmitysneste ulkoinen CM4 Suljettu paisuntasäiliö, lämmitysneste RM5 Takaiskuventtiili Ulkoinen kaukolämpölisälämmönlähde EP7 Lämmönvaihdin, kaukolämpö EM1 Lisävarustekortti, AA5 AXC 40 NIBE BT25 Lämpötila-anturi, lämmitysneste, meno, ulkoinen Sisältyy AXC 40:een BT52 Lämpötila-anturi, kattila Sisältyy AXC 40:een QN11 Shunttiventtiili, lisälämpö 230 V suurenna/pienennä GP10 Kiertovesipumppu, lämmitysneste ulkoinen CM4 Suljettu paisuntasäiliö, lämmitysneste RM5 Takaiskuventtiili SIVU 7 (7)
