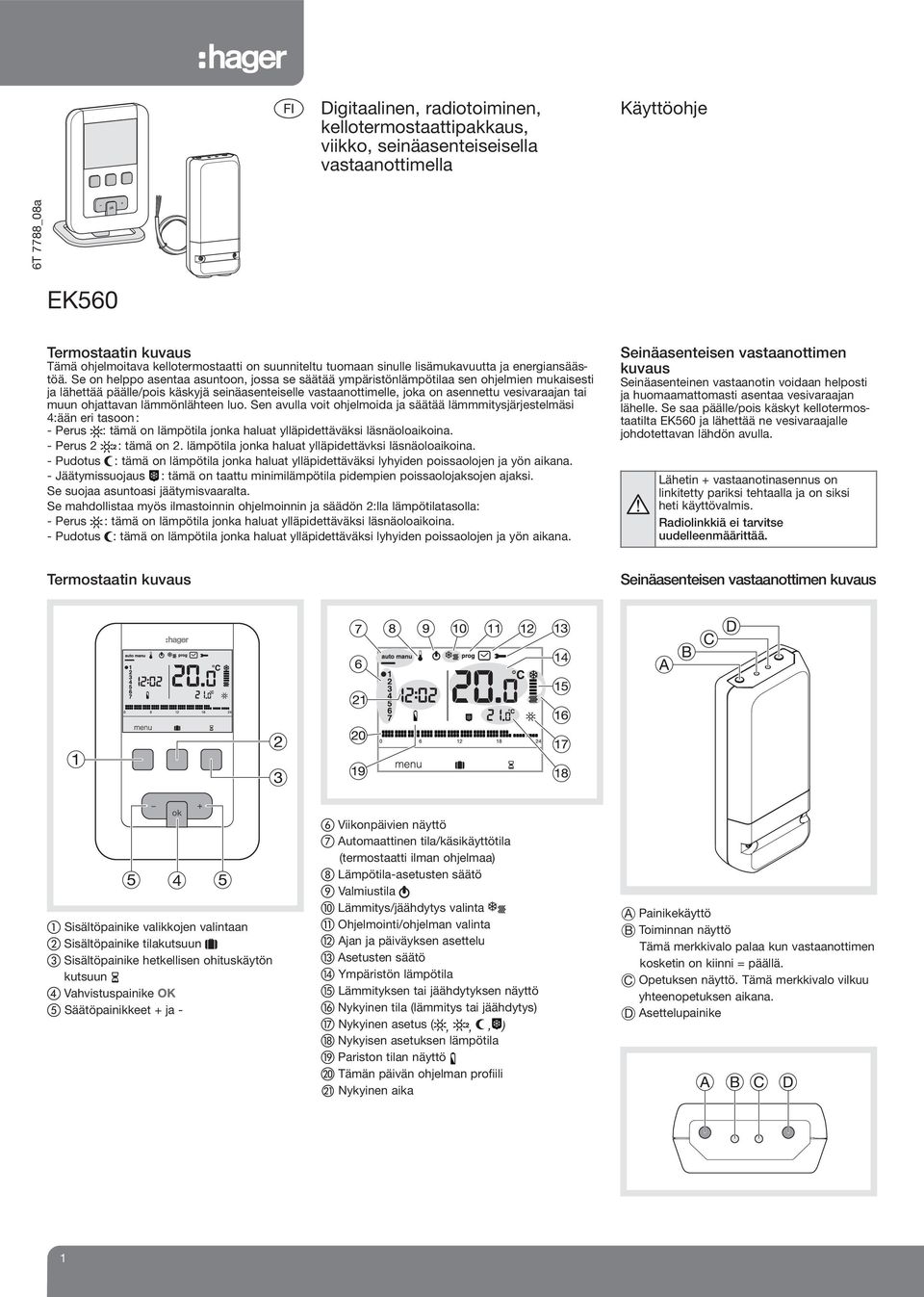

1 Digitaalinen, radiotoiminen, Käyttöohje 6T 7788_08a kellotermostaattipakkaus, viikko, seinäasenteiseisella vastaanottimella + EK560 Termostaatin kuvaus Tämä ohjelmoitava kellotermostaatti on suunniteltu tuomaan sinulle lisämukavuutta ja energiansäästöä. Se on helppo asentaa asuntoon, jossa se säätää ympäristönlämpötilaa sen ohjelmien mukaisesti ja lähettää päälle/pois käskyjä seinäasenteiselle vastaanottimelle, ja on asennettu vesivaraajan tai muun ohjattavan lämmönlähteen luo. Sen avulla voit ohjelmoida ja säätää lämmmitysjärjestelmäsi 4:ään eri tasoon : - Perus : tämä on lämpötila jonka haluat ylläpidettäväksi läsnäoloaikoina. - Perus 2 : tämä on 2. lämpötila jonka haluat ylläpidettävksi läsnäoloaikoina. - Pudotus : tämä on lämpötila jonka haluat ylläpidettäväksi lyhyiden poissaolojen ja yön aikana. - Jäätymissuojaus : tämä on taattu minimilämpötila pidempien poissaolojaksojen ajaksi. Se suojaa asuntoasi jäätymisvaaralta. Se mahdollistaa myös ilmastoinnin ohjelmoinnin ja säädön 2:lla lämpötilatasolla: - Perus : tämä on lämpötila jonka haluat ylläpidettäväksi läsnäoloaikoina. - Pudotus : tämä on lämpötila jonka haluat ylläpidettäväksi lyhyiden poissaolojen ja yön aikana. Termostaatin kuvaus Seinäasenteisen vastaanottimen kuvaus Seinäasenteinen vastaanotin voidaan helposti ja huomaamattomasti asentaa vesivaraajan lähelle. Se saa päälle/pois käskyt kellotermostaatilta EK560 ja lähettää ne vesivaraajalle johdotettavan lähdön avulla. Lähetin + vastaanotinasennus on linkitetty pariksi tehtaalla ja on siksi heti käyttövalmis. Radiolinkkiä ei tarvitse uudelleenmäärittää. Seinäasenteisen vastaanottimen kuvaus + Viikonpäivien näyttö Automaattinen tila/käsikäyttötila (termostaatti ilman ohjelmaa) Sisältöpainike valikkojen valintaan Sisältöpainike tilakutsuun Sisältöpainike hetkellisen ohituskäytön kutsuun Vahvistuspainike OK Säätöpainikkeet + ja - Lämpötila-asetusten säätö Valmiustila Lämmitys/jäähdytys valinta Ohjelmointi/ohjelman valinta Ajan ja päiväyksen asettelu Asetusten säätö Ympäristön lämpötila Lämmityksen tai jäähdytyksen näyttö Nykyinen tila (lämmitys tai jäähdytys) Nykyinen asetus (,,, ) Nykyisen asetuksen lämpötila Pariston tilan näyttö Tämän päivän ohjelman profiili Nykyinen aika 1 A Painikekäyttö B Toiminnan näyttö Tämä merkkivalo palaa kun vastaanottimen kosketin on kiinni = päällä. C Opetuksen näyttö. Tämä merkkivalo vilkuu yhteenopetuksen aikana. D Asettelupainike

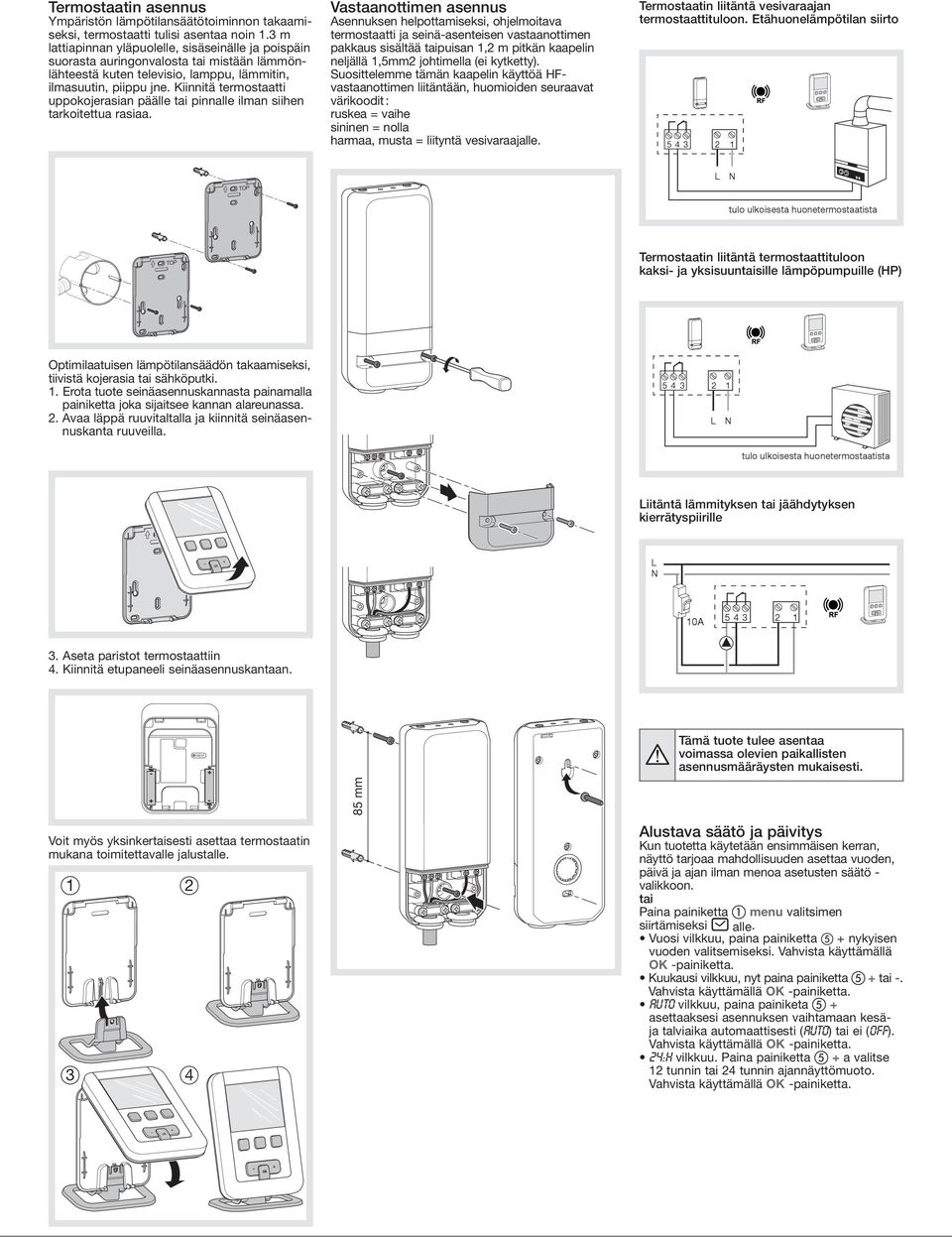

2 Termostaatin asennus Ympäristön lämpötilansäätötoiminnon takaamiseksi, termostaatti tulisi asentaa noin 1.3 m lattiapinnan yläpuolelle, sisäseinälle ja poispäin suorasta auringonvalosta tai mistään lämmönlähteestä kuten televisio, lamppu, lämmitin, ilmasuutin, piippu jne. Kiinnitä termostaatti uppojerasian päälle tai pinnalle ilman siihen tarkoitettua rasiaa. Vastaanottimen asennus Asennuksen helpottamiseksi, ohjelmoitava termostaatti ja seinä-asenteisen vastaanottimen pakkaus sisältää taipuisan 1,2 m pitkän kaapelin neljällä 1,5mm2 johtimella (ei kytketty). Suosittelemme tämän kaapelin käyttöä HFvastaanottimen liitäntään, huomioiden seuraavat värikoodit : ruskea = vaihe sininen = nolla harmaa, musta = liityntä vesivaraajalle. Termostaatin liitäntä vesivaraajan termostaattituloon. Etähuonelämpötilan siirto L N tulo ulkoisesta huonetermostaatista Termostaatin liitäntä termostaattituloon kaksi- ja yksisuuntaisille lämpöpumpuille (HP) Optimilaatuisen lämpötilansäädön takaamiseksi, tiivistä kojerasia tai sähköputki. 1. Erota tuote seinäasennuskannasta painamalla painiketta ja sijaitsee kannan alareunassa. 2. Avaa läppä ruuvitaltalla ja kiinnitä seinäasennuskanta ruuveilla L N tulo ulkoisesta huonetermostaatista Liitäntä lämmityksen tai jäähdytyksen kierrätyspiirille L N 10A Aseta paristot termostaattiin 4. Kiinnitä etupaneeli seinäasennuskantaan. Voit myös yksinkertaisesti asettaa termostaatin mukana toimitettavalle jalustalle RESET 85 mm Tämä tuote tulee asentaa voimassa olevien paikallisten asennusmääräysten mukaisesti. Alustava säätö ja päivitys Kun tuotetta käytetään ensimmäisen kerran, näyttö tarjoaa mahdollisuuden asettaa vuoden, päivä ja ajan ilman menoa asetusten säätö - valikkoon. tai Paina painiketta menu valitsimen siirtämiseksi alle. Vuosi vilkkuu, paina painiketta + nykyisen vuoden valitsemiseksi. Vahvista käyttämällä OK -painiketta. Kuukausi vilkkuu, nyt paina painiketta + tai -. AUTO vilkkuu, paina painiketa + asettaaksesi asennuksen vaihtamaan kesäja talviaika automaattisesti (auto) tai ei (off). 24:H Paina painiketta + a valitse 12 tunnin tai 24 tunnin ajannäyttömuoto.

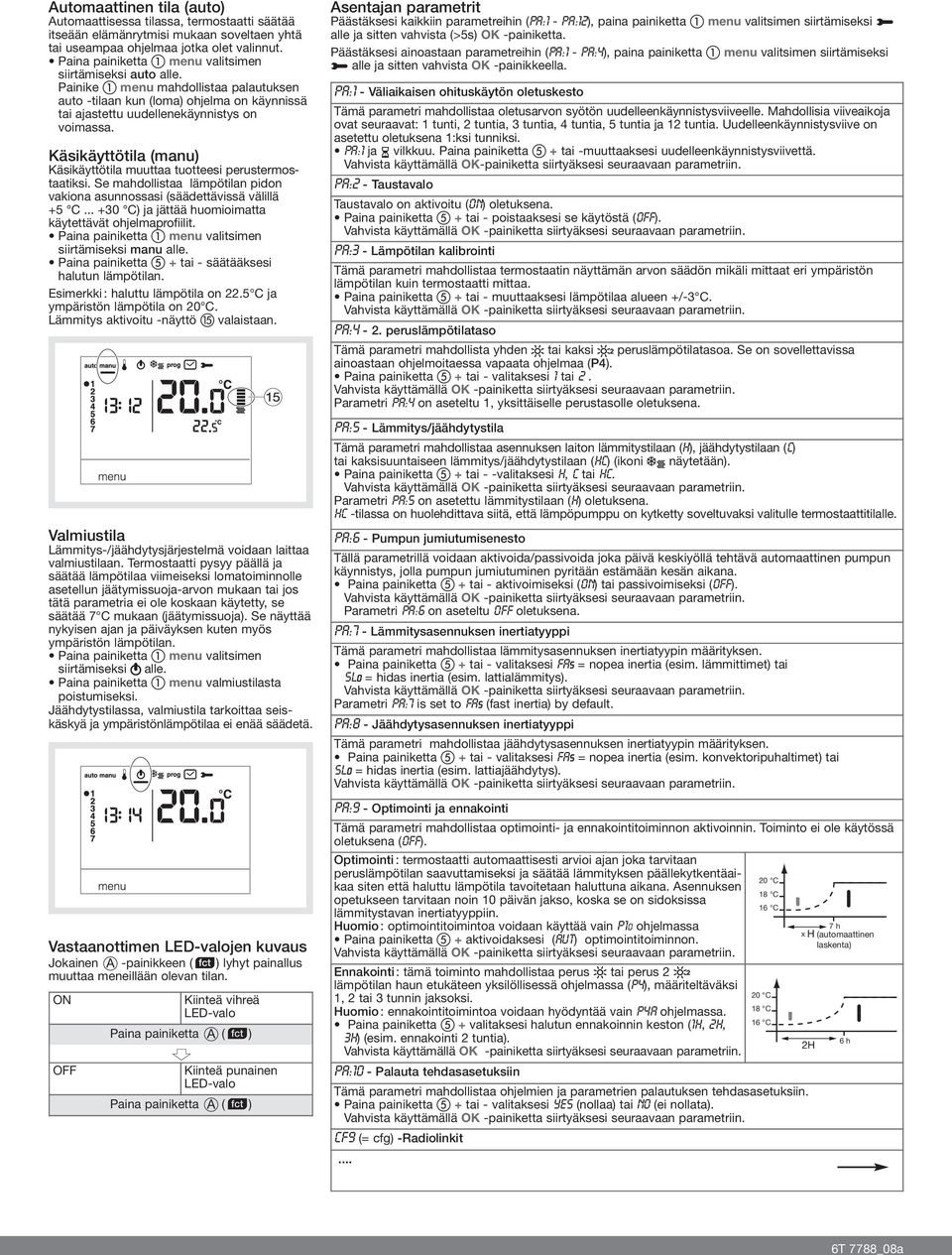

3 Automaattinen tila (auto) Automaattisessa tilassa, termostaatti säätää itseään elämänrytmisi mukaan soveltaen yhtä tai useampaa ohjelmaa jotka olet valinnut. Paina painiketta menu valitsimen siirtämiseksi auto alle. Painike menu mahdollistaa palautuksen auto -tilaan kun (loma) ohjelma on käynnissä tai ajastettu uudellenekäynnistys on voimassa. Käsikäyttötila (manu) Käsikäyttötila muuttaa tuotteesi perustermostaatiksi. Se mahdollistaa lämpötilan pidon vakiona asunnossasi (säädettävissä välillä +5 C C) ja jättää huomioimatta käytettävät ohjelmaprofiilit. Paina painiketta menu valitsimen siirtämiseksi manu alle. Paina painiketta + tai - säätääksesi halutun lämpötilan. Esimerkki : haluttu lämpötila on 22.5 C ja ympäristön lämpötila on 20 C. Lämmitys aktivoitu -näyttö valaistaan. Valmiustila Lämmitys-/jäähdytysjärjestelmä voidaan laittaa valmiustilaan. Termostaatti pysyy päällä ja säätää lämpötilaa viimeiseksi lomatoiminnolle asetellun jäätymissuoja-arvon mukaan tai jos tätä parametria ei ole koskaan käytetty, se säätää 7 C mukaan (jäätymissuoja). Se näyttää nykyisen ajan ja päiväyksen kuten myös ympäristön lämpötilan. Paina painiketta menu valitsimen siirtämiseksi alle. Paina painiketta menu valmiustilasta poistumiseksi. Jäähdytystilassa, valmiustila tarkoittaa seiskäskyä ja ympäristönlämpötilaa ei enää säädetä. Vastaanottimen LED-valojen kuvaus Jainen A -painikkeen ( K ) lyhyt painallus muuttaa meneillään olevan tilan. ON Kiinteä vihreä LED-valo Paina painiketta A ( K ) OFF Kiinteä punainen LED-valo Paina painiketta A ( K ) Asentajan parametrit Päästäksesi kaikkiin parametreihin (PA:1 - PA:12), paina painiketta menu valitsimen siirtämiseksi alle ja sitten vahvista (>5s) OK -painiketta. Päästäksesi ainoastaan parametreihin (PA:1 - PA:4), paina painiketta menu valitsimen siirtämiseksi alle ja sitten vahvista OK -painikkeella. PA:1 - Väliaikaisen ohituskäytön oletuskesto Tämä parametri mahdollistaa oletusarvon syötön uudelleenkäynnistysviiveelle. Mahdollisia viiveaikoja ovat seuraavat: 1 tunti, 2 tuntia, 3 tuntia, 4 tuntia, 5 tuntia ja 12 tuntia. Uudelleenkäynnistysviive on asetettu oletuksena 1:ksi tunniksi. PA:1 ja Paina painiketta + tai -muuttaaksesi uudelleenkäynnistysviivettä. Vahvista käyttämällä OK-painiketta siirtyäksesi seuraavaan parametriin. PA:2 - Taustavalo Taustavalo on aktivoitu (ON) oletuksena. Paina painiketta + tai - poistaaksesi se käytöstä (off). PA:3 - Lämpötilan kalibrointi Tämä parametri mahdollistaa termostaatin näyttämän arvon säädön mikäli mittaat eri ympäristön lämpötilan kuin termostaatti mittaa. Paina painiketta + tai - muuttaaksesi lämpötilaa alueen +/-3 C. PA:4-2. peruslämpötilataso Tämä parametri mahdollista yhden tai kaksi peruslämpötilatasoa. Se on sovellettavissa ainoastaan ohjelmoitaessa vapaata ohjelmaa (P4). Paina painiketta + tai - valitaksesi 1 tai 2. Parametri PA:4 on aseteltu 1, yksittäiselle perustasolle oletuksena. PA:5 - Lämmitys/jäähdytystila Tämä parametri mahdollistaa asennuksen laiton lämmitystilaan (H), jäähdytystilaan (C) tai kaksisuuntaiseen lämmitys/jäähdytystilaan (HC) (ikoni näytetään). Paina painiketta + tai - -valitaksesi H, C tai HC. Parametri PA:5 on asetettu lämmitystilaan (H) oletuksena. HC -tilassa on huolehdittava siitä, että lämpöpumppu on kytketty soveltuvaksi valitulle termostaattitilalle. PA:6 - Pumpun jumiutumisenesto Tällä parametrillä voidaan aktivoida/passivoida ja päivä keskiyöllä tehtävä automaattinen pumpun käynnistys, jolla pumpun jumiutuminen pyritään estämään kesän aikana. Paina painiketta + tai - aktivoimiseksi (ON) tai passivoimiseksi (off). Parametri PA:6 on aseteltu OFF oletuksena. PA:7 - Lämmitysasennuksen inertiatyyppi Tämä parametri mahdollistaa lämmitysasennuksen inertiatyypin määrityksen. Paina painiketta + tai - valitaksesi FAS = nopea inertia (esim. lämmittimet) tai SLo = hidas inertia (esim. lattialämmitys). Parametri PA:7 is set to FAS (fast inertia) by default. PA:8 - Jäähdytysasennuksen inertiatyyppi Tämä parametri mahdollistaa jäähdytysasennuksen inertiatyypin määrityksen. Paina painiketta + tai - valitaksesi FAS = nopea inertia (esim. konvektoripuhaltimet) tai SLo = hidas inertia (esim. lattiajäähdytys). PA:9 - Optimointi ja ennakointi Tämä parametri mahdollistaa optimointi- ja ennakointitoiminnon aktivoinnin. Toiminto ei ole käytössä oletuksena (off). Optimointi : termostaatti automaattisesti arvioi ajan ja tarvitaan peruslämpötilan saavuttamiseksi ja säätää lämmityksen päällekytkentäaikaa siten että haluttu lämpötila tavoitetaan haluttuna aikana. Asennuksen opetukseen tarvitaan noin 10 päivän jakso, koska se on sidsissa lämmitystavan inertiatyyppiin. Huomio : optimointitoimintoa voidaan käyttää vain P1o ohjelmassa Paina painiketta + aktivoidaksesi (AUT) optimointitoiminnon. Ennakointi : tämä toiminto mahdollistaa perus tai perus 2 lämpötilan haun etukäteen yksilöllisessä ohjelmassa (P4), määriteltäväksi 1, 2 tai 3 tunnin jakssi. Huomio : ennakointitoimintoa voidaan hyödyntää vain P4A ohjelmassa. Paina painiketta + valitaksesi halutun ennakoinnin keston (1H, 2H, 3H) (esim. ennakointi 2 tuntia). PA:10 - Palauta tehdasasetuksiin Tämä parametri mahdollistaa ohjelmien ja parametrien palautuksen tehdasasetuksiin. Paina painiketta + tai - valitaksesi Yes (nollaa) tai no (ei nollata). CF9 (= cfg) -Radiolinkit C 18 C 16 C 20 C 18 C 16 C 7 h x H (automaattinen laskenta) 2H 6 h 6T 7788_08a

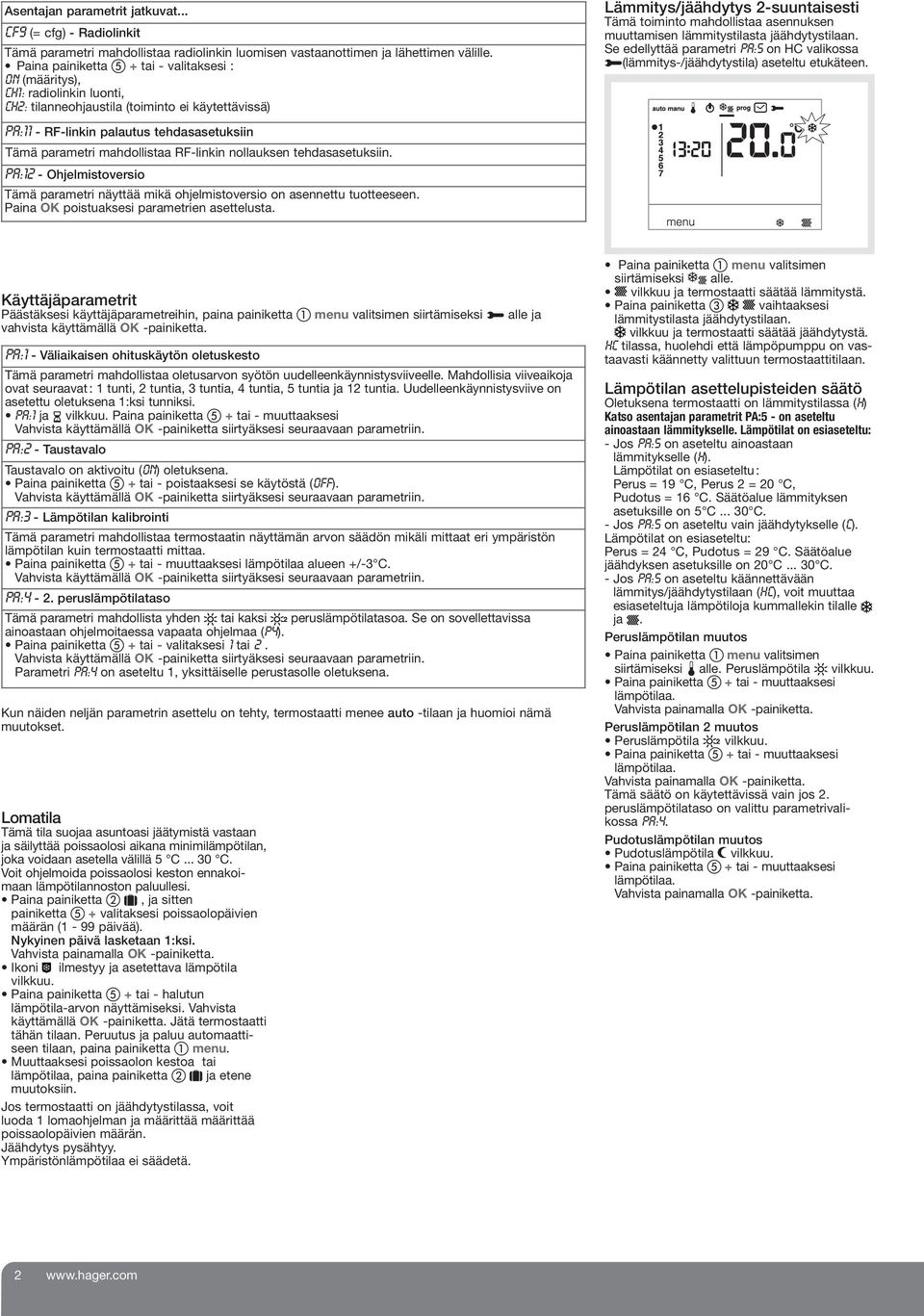

4 Lämmitys/jäähdytys 2-suuntaisesti Asentajan parametrit jatkuvat... Tämä toiminto mahdollistaa asennuksen muuttamisen lämmitystilasta jäähdytystilaan. Se edellyttää parametri PA:5 on HC valikossa (lämmitys-/jäähdytystila) aseteltu etukäteen. CF9 (= cfg) - Radiolinkit Tämä parametri mahdollistaa radiolinkin luomisen vastaanottimen ja lähettimen välille. Paina painiketta + tai - valitaksesi : ON (määritys), CH1: radiolinkin luonti, CH2: tilanneohjaustila (toiminto ei käytettävissä) PA:11 - RF-linkin palautus tehdasasetuksiin Tämä parametri mahdollistaa RF-linkin nollauksen tehdasasetuksiin. PA:12 - Ohjelmistoversio Tämä parametri näyttää mikä ohjelmistoversio on asennettu tuotteeseen. Paina OK poistuaksesi parametrien asettelusta. Käyttäjäparametrit Päästäksesi käyttäjäparametreihin, paina painiketta menu valitsimen siirtämiseksi vahvista käyttämällä OK -painiketta. alle ja PA:1 - Väliaikaisen ohituskäytön oletuskesto Tämä parametri mahdollistaa oletusarvon syötön uudelleenkäynnistysviiveelle. Mahdollisia viiveaikoja ovat seuraavat : 1 tunti, 2 tuntia, 3 tuntia, 4 tuntia, 5 tuntia ja 12 tuntia. Uudelleenkäynnistysviive on asetettu oletuksena 1:ksi tunniksi. PA:1 ja Paina painiketta + tai - muuttaaksesi PA:2 - Taustavalo Taustavalo on aktivoitu (on) oletuksena. Paina painiketta + tai - poistaaksesi se käytöstä (off). PA:3 - Lämpötilan kalibrointi Tämä parametri mahdollistaa termostaatin näyttämän arvon säädön mikäli mittaat eri ympäristön lämpötilan kuin termostaatti mittaa. Paina painiketta + tai - muuttaaksesi lämpötilaa alueen +/-3 C. PA:4-2. peruslämpötilataso Tämä parametri mahdollista yhden tai kaksi peruslämpötilatasoa. Se on sovellettavissa ainoastaan ohjelmoitaessa vapaata ohjelmaa (P4). Paina painiketta + tai - valitaksesi 1 tai 2. Parametri PA:4 on aseteltu 1, yksittäiselle perustasolle oletuksena. Kun näiden neljän parametrin asettelu on tehty, termostaatti menee auto -tilaan ja huomioi nämä muutset. Lomatila Tämä tila suojaa asuntoasi jäätymistä vastaan ja säilyttää poissaolosi aikana minimilämpötilan, ja voidaan asetella välillä 5 C C. Voit ohjelmoida poissaolosi keston ennakoimaan lämpötilannoston paluullesi. Paina painiketta, ja sitten painiketta + valitaksesi poissaolopäivien määrän (1-99 päivää). Nykyinen päivä lasketaan 1:ksi. Ikoni ilmestyy ja asetettava lämpötila Paina painiketta + tai - halutun lämpötila-arvon näyttämiseksi. Vahvista käyttämällä OK -painiketta. Jätä termostaatti tähän tilaan. Peruutus ja paluu automaattiseen tilaan, paina painiketta menu. Muuttaaksesi poissaolon kestoa tai ja etene lämpötilaa, paina painiketta muutsiin. Jos termostaatti on jäähdytystilassa, voit luoda 1 lomaohjelman ja määrittää määrittää poissaolopäivien määrän. Jäähdytys pysähtyy. Ympäristönlämpötilaa ei säädetä. 2 Paina painiketta menu valitsimen siirtämiseksi alle. vilkkuu ja termostaatti säätää lämmitystä. Paina painiketta vaihtaaksesi lämmitystilasta jäähdytystilaan. vilkkuu ja termostaatti säätää jäähdytystä. HC tilassa, huolehdi että lämpöpumppu on vastaavasti käännetty valittuun termostaattitilaan. Lämpötilan asettelupisteiden säätö Oletuksena termostaatti on lämmitystilassa (H) Katso asentajan parametrit PA:5 - on aseteltu ainoastaan lämmitykselle. Lämpötilat on esiaseteltu: - Jos PA:5 on aseteltu ainoastaan lämmitykselle (H). Lämpötilat on esiaseteltu : Perus = 19 C, Perus 2 = 20 C, Pudotus = 16 C. Säätöalue lämmityksen asetuksille on 5 C C. - Jos PA:5 on aseteltu vain jäähdytykselle (C). Lämpötilat on esiaseteltu: Perus = 24 C, Pudotus = 29 C. Säätöalue jäähdyksen asetuksille on 20 C C. - Jos PA:5 on aseteltu käännettävään lämmitys/jäähdytystilaan (HC), voit muuttaa esiaseteltuja lämpötiloja kummallekin tilalle ja. Peruslämpötilan muutos Paina painiketta menu valitsimen siirtämiseksi alle. Peruslämpötila Paina painiketta + tai - muuttaaksesi lämpötilaa. Peruslämpötilan 2 muutos Peruslämpötila Paina painiketta + tai - muuttaaksesi lämpötilaa. Tämä säätö on käytettävissä vain jos 2. peruslämpötilataso on valittu parametrivalikossa PA:4. Pudotuslämpötilan muutos Pudotuslämpötila Paina painiketta + tai - muuttaaksesi lämpötilaa.

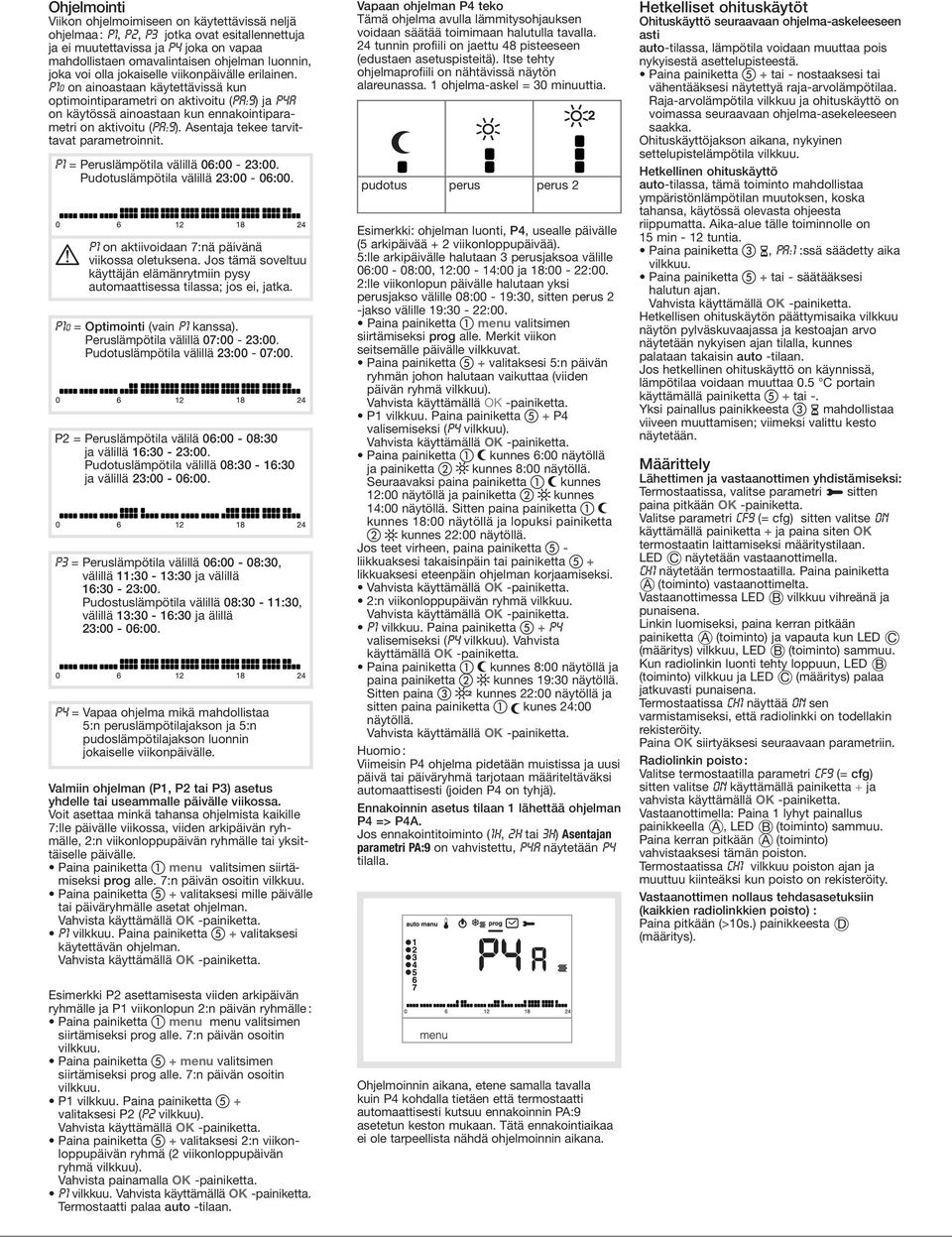

5 Ohjelmointi Viikon ohjelmoimiseen on käytettävissä neljä ohjelmaa : P1, P2, P3 jotka ovat esitallennettuja ja ei muutettavissa ja P4 ja on vapaa mahdollistaen omavalintaisen ohjelman luonnin, ja voi olla jaiselle viikonpäivälle erilainen. P1o on ainoastaan käytettävissä kun optimointiparametri on aktivoitu (PA:9) ja P4a on käytössä ainoastaan kun ennakointiparametri on aktivoitu (PA:9). Asentaja tekee tarvittavat parametroinnit. Vapaan ohjelman P4 teko Tämä ohjelma avulla lämmitysohjauksen voidaan säätää toimimaan halutulla tavalla. 24 tunnin profiili on jaettu 48 pisteeseen (edustaen asetuspisteitä). Itse tehty ohjelmaprofiili on nähtävissä näytön alareunassa. 1 ohjelma-askel = 30 minuuttia. P1 = Peruslämpötila välillä 06:00-23:00. Pudotuslämpötila välillä 23:00-06:00. P1 on aktiivoidaan 7:nä päivänä viikossa oletuksena. Jos tämä soveltuu käyttäjän elämänrytmiin pysy automaattisessa tilassa; jos ei, jatka. P1o = Optimointi (vain P1 kanssa). Peruslämpötila välillä 07:00-23:00. Pudotuslämpötila välillä 23:00-07:00. P2 = Peruslämpötila välilä 06:00-08:30 ja välillä 16:30-23:00. Pudotuslämpötila välillä 08:30-16:30 ja välillä 23:00-06:00. P3 = Peruslämpötila välillä 06:00-08:30, välillä 11:30-13:30 ja välillä 16:30-23:00. Pudostuslämpötila välillä 08:30-11:30, välillä 13:30-16:30 ja älillä 23:00-06:00. P4 = Vapaa ohjelma mikä mahdollistaa 5:n peruslämpötilajakson ja 5:n pudoslämpötilajakson luonnin jaiselle viikonpäivälle. Valmiin ohjelman (P1, P2 tai P3) asetus yhdelle tai useammalle päivälle viikossa. Voit asettaa minkä tahansa ohjelmista kaikille 7:lle päivälle viikossa, viiden arkipäivän ryhmälle, 2:n viikonloppupäivän ryhmälle tai yksittäiselle päivälle. Paina painiketta menu valitsimen siirtämiseksi prog alle. 7:n päivän osoitin Paina painiketta + valitaksesi mille päivälle tai päiväryhmälle asetat ohjelman. P1 Paina painiketta + valitaksesi käytettävän ohjelman. Esimerkki P2 asettamisesta viiden arkipäivän ryhmälle ja P1 viikonlopun 2:n päivän ryhmälle : Paina painiketta menu menu valitsimen siirtämiseksi prog alle. 7:n päivän osoitin Paina painiketta + menu valitsimen siirtämiseksi prog alle. 7:n päivän osoitin P1 Paina painiketta + valitaksesi P2 (P2 vilkkuu). Paina painiketta + valitaksesi 2:n viikonloppupäivän ryhmä (2 viikonloppupäivän ryhmä vilkkuu). P1 Termostaatti palaa auto -tilaan. pudotus perus perus 2 Esimerkki: ohjelman luonti, P4, usealle päivälle (5 arkipäivää + 2 viikonloppupäivää). 5:lle arkipäivälle halutaan 3 perusjaksoa välille 06:00-08:00, 12:00-14:00 ja 18:00-22:00. 2:lle viikonlopun päivälle halutaan yksi perusjakso välille 08:00-19:30, sitten perus 2 -jakso välille 19:30-22:00. Paina painiketta menu valitsimen siirtämiseksi prog alle. Merkit viikon seitsemälle päivälle vilkkuvat. Paina painiketta + valitaksesi 5:n päivän ryhmän johon halutaan vaikuttaa (viiden päivän ryhmä vilkkuu). P1 Paina painiketta + P4 valisemiseksi (P4 vilkkuu). Paina painiketta kunnes 6:00 näytöllä ja painiketta kunnes 8:00 näytöllä. Seuraavaksi paina painiketta kunnes kunnes 12:00 näytöllä ja painiketta 14:00 näytöllä. Sitten paina painiketta kunnes 18:00 näytöllä ja lopuksi painiketta kunnes 22:00 näytöllä. Jos teet virheen, paina painiketta liikkuaksesi takaisinpäin tai painiketta + likkuaksesi eteenpäin ohjelman korjaamiseksi. 2:n viikonloppupäivän ryhmä P1 Paina painiketta + P4 valisemiseksi (P4 vilkkuu). Vahvista käyttämällä OK -painiketta. Paina painiketta kunnes 8:00 näytöllä ja paina painiketta kunnes 19:30 näytöllä. Sitten paina kunnes 22:00 näytöllä ja sitten paina painiketta kunes 24:00 näytöllä. Huomio : Viimeisin P4 ohjelma pidetään muistissa ja uusi päivä tai päiväryhmä tarjotaan määriteltäväksi automaattisesti (joiden P4 on tyhjä). Ennakoinnin asetus tilaan 1 lähettää ohjelman P4 => P4A. Jos ennakointitoiminto (1H, 2H tai 3H) Asentajan parametri PA:9 on vahvistettu, P4A näytetään P4 tilalla. Ohjelmoinnin aikana, etene samalla tavalla kuin P4 kohdalla tietäen että termostaatti automaattisesti kutsuu ennakoinnin PA:9 asetetun keston mukaan. Tätä ennakointiaikaa ei ole tarpeellista nähdä ohjelmoinnin aikana. Hetkelliset ohituskäytöt Ohituskäyttö seuraavaan ohjelma-askeleeseen asti auto-tilassa, lämpötila voidaan muuttaa pois nykyisestä asettelupisteestä. Paina painiketta + tai - nostaaksesi tai vähentääksesi näytettyä raja-arvolämpötilaa. Raja-arvolämpötila vilkkuu ja ohituskäyttö on voimassa seuraavaan ohjelma-asekeleeseen saakka. Ohituskäyttöjakson aikana, nykyinen settelupistelämpötila Hetkellinen ohituskäyttö auto-tilassa, tämä toiminto mahdollistaa ympäristönlämpötilan muutsen, koska tahansa, käytössä olevasta ohjeesta riippumatta. Aika-alue tälle toiminnolle on 15 min - 12 tuntia. Paina painiketta, PA:1 :ssä säädetty aika Paina painiketta + tai - säätääksesi halutun ajan. Hetkellisen ohituskäytön päättymisaika vilkkuu näytön pylväskuvaajassa ja kestoajan arvo näytetään nykyisen ajan tilalla, kunnes palataan takaisin auto -tilaan. Jos hetkellinen ohituskäyttö on käynnissä, lämpötilaa voidaan muuttaa 0.5 C portain käyttämällä painiketta + tai -. Yksi painallus painikkeesta mahdollistaa viiveen muuttamisen; viimeksi valittu kesto näytetään. Määrittely Lähettimen ja vastaanottimen yhdistämiseksi: Termostaatissa, valitse parametri sitten paina pitkään OK -painiketta. Valitse parametri CF9 (= cfg) sitten valitse ON käyttämällä painiketta + ja paina siten OK termostaatin laittamiseksi määritystilaan. LED C näytetään vastaanottimella. CH1 näytetään termostaatilla. Paina painiketta A (toiminto) vastaanottimelta. Vastaanottimessa LED B vilkkuu vihreänä ja punaisena. Linkin luomiseksi, paina kerran pitkään painiketta A (toiminto) ja vapauta kun LED C (määritys) vilkkuu, LED B (toiminto) sammuu. Kun radiolinkin luonti tehty loppuun, LED B (toiminto) vilkkuu ja LED C (määritys) palaa jatkuvasti punaisena. Termostaatissa CH1 näyttää ON sen varmistamiseksi, että radiolinkki on todellakin rekisteröity. Paina OK siirtyäksesi seuraavaan parametriin. Radiolinkin poisto : Valitse termostaatilla parametri CF9 (= cfg) sitten valitse ON käyttämällä painiketta + ja vahvista käyttämällä OK -painiketta. Vastaanottimella: Paina 1 lyhyt painallus painikkeella A, LED B (toiminto) sammuu. Paina kerran pitkään A (toiminto) vahvistaaksesi tämän poiston. Termostaatissa CH1 vilkkuu poiston ajan ja muuttuu kiinteäksi kun poisto on rekisteröity. Vastaanottimen nollaus tehdasasetuksiin (kaikkien radiolinkkien poisto) : Paina pitkään (>10s.) painikkeesta D (määritys).

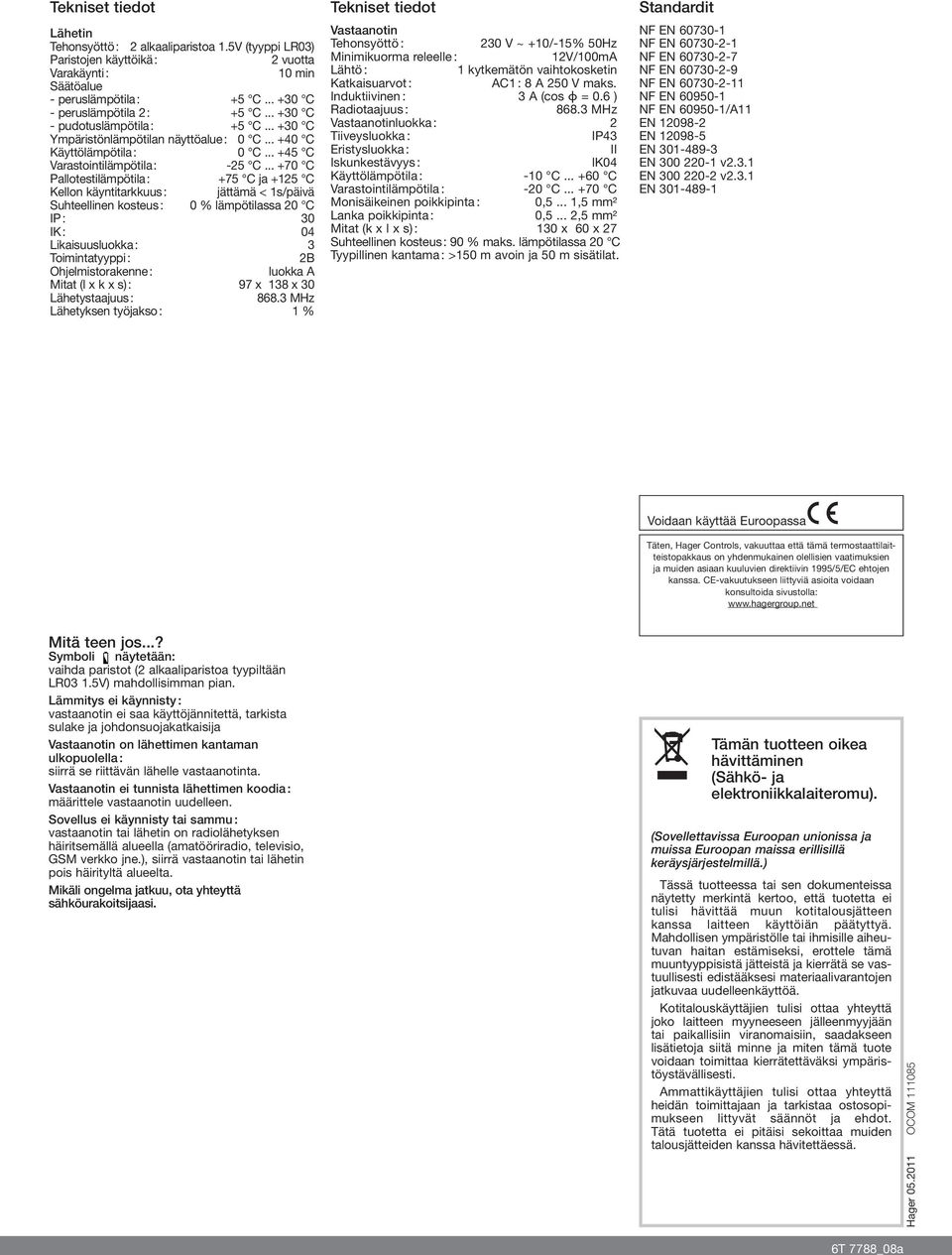

6 Tekniset tiedot Lähetin Tehonsyöttö : 2 alkaaliparistoa 1.5V (tyyppi LR03) Paristojen käyttöikä : 2 vuotta Varakäynti : 10 min Säätöalue - peruslämpötila : +5 C C - peruslämpötila 2 : +5 C C - pudotuslämpötila : +5 C C Ympäristönlämpötilan näyttöalue : 0 C C Käyttölämpötila : 0 C C Varastointilämpötila : -25 C C Pallotestilämpötila : +75 C ja +125 C Kellon käyntitarkkuus : jättämä < 1s/päivä Suhteellinen kosteus : 0 % lämpötilassa 20 C IP : 30 IK : 04 Likaisuusluka : 3 Toimintatyyppi : 2B Ohjelmistorakenne : luka A Mitat (l x k x s) : 97 x 138 x 30 Lähetystaajuus : MHz Lähetyksen työjakso : 1 % Tekniset tiedot Vastaanotin Tehonsyöttö : 230 V ~ +10/-15% 50Hz Minimikuorma releelle : 12V/100mA Lähtö : 1 kytkemätön vaihtosketin Katkaisuarvot : AC1 : 8 A 250 V maks. Induktiivinen : 3 A (cos ϕ = 0.6 ) Radiotaajuus : MHz Vastaanotinluka : 2 Tiiveysluka : IP43 Eristysluka : II Iskunkestävyys : IK04 Käyttölämpötila : -10 C C Varastointilämpötila : -20 C C Monisäikeinen poikkipinta : 0,5... 1,5 mm² Lanka poikkipinta : 0,5... 2,5 mm² Mitat (k x l x s) : 130 x 60 x 27 Suhteellinen kosteus : 90 % maks. lämpötilassa 20 C Tyypillinen kantama : >150 m avoin ja 50 m sisätilat. Standardit NF EN NF EN NF EN NF EN NF EN NF EN NF EN /A11 EN EN EN EN v2.3.1 EN v2.3.1 EN Voidaan käyttää Euroopassa Täten, Hager Controls, vakuuttaa että tämä termostaattilaitteistopakkaus on yhdenmukainen olellisien vaatimuksien ja muiden asiaan kuuluvien direktiivin 1995/5/EC ehtojen kanssa. CE-vakuutukseen liittyviä asioita voidaan konsultoida sivustolla: Mitä teen jos...? Symboli näytetään: vaihda paristot (2 alkaaliparistoa tyypiltään LR03 1.5V) mahdollisimman pian. Lämmitys ei käynnisty : vastaanotin ei saa käyttöjännitettä, tarkista sulake ja johdonsuojakatkaisija Vastaanotin on lähettimen kantaman ulkopuolella : siirrä se riittävän lähelle vastaanotinta. Vastaanotin ei tunnista lähettimen koodia : määrittele vastaanotin uudelleen. Sovellus ei käynnisty tai sammu : vastaanotin tai lähetin on radiolähetyksen häiritsemällä alueella (amatööriradio, televisio, GSM verkko jne.), siirrä vastaanotin tai lähetin pois häirityltä alueelta. Mikäli ongelma jatkuu, ota yhteyttä sähköurakoitsijaasi. Tämän tuotteen oikea hävittäminen (Sähkö- ja elektroniikkalaiteromu). (Sovellettavissa Euroopan unionissa ja muissa Euroopan maissa erillisillä keräysjärjestelmillä.) Tässä tuotteessa tai sen dumenteissa näytetty merkintä kertoo, että tuotetta ei tulisi hävittää muun kotitalousjätteen kanssa laitteen käyttöiän päätyttyä. Mahdollisen ympäristölle tai ihmisille aiheutuvan haitan estämiseksi, erottele tämä muuntyyppisistä jätteistä ja kierrätä se vastuullisesti edistääksesi materiaalivarantojen jatkuvaa uudelleenkäyttöä. Kotitalouskäyttäjien tulisi ottaa yhteyttä jo laitteen myyneeseen jälleenmyyjään tai paikallisiin viranomaisiin, saadakseen lisätietoja siitä minne ja miten tämä tuote voidaan toimittaa kierrätettäväksi ympäristöystävällisesti. Ammattikäyttäjien tulisi ottaa yhteyttä heidän toimittajaan ja tarkistaa ostosopimukseen littyvät säännöt ja ehdot. Tätä tuotetta ei pitäisi sekoittaa muiden talousjätteiden kanssa hävitettäessä. OCOM Hager T 7788_08a
