ValenaTM. laadukas ja toimiva sarja jokapäiväiseen käyttöön ASENNUSKALUSTEET ASUIN- JA JULKISIIN RAKENNUKSIIN.

Transkriptio

1 ValenaTM laadukas ja toimiva sarja jokapäiväiseen käyttöön ASENNUSKALUSTEET ASUIN- JA JULKISIIN RAKENNUKSIIN

2 Täydellinen valinta tämän päivän asennuksin Asiakkaiden vaatimukset kasvavat samaan tahtiin teknologisen kehityksen kanssa. Tarjoamalla kattavan ja joustavan valikoiman toimintoja, Valenamallisto erottuu olemalla yksinkertainen ja samalla tehokas. n viimeistelty valikoima Ajaton muotoilu ja valikoima viimeistelyvaihtoehtojaauttavat Sinua täyttämään asiakkaasi esittämät vaatimukset. /Harmaa /Sininen Opaali /Kristalli /Keltainen Opaali /Meripihka /Sininen /Kulta /Kromi

3 n joustava sarja Himmenninkytkimistä ja puhelinpistorasioista TV- ja satelliittiantennirasioihin Valena tarjoaa sarjan, jonka toiminnot on suunniteltu Sinun tarpeisiisi. n monipuolinen sarja Monikäyttöinen sarja antaa viimeistellyn ulkonäön kaikkiin yhdistelmiin.

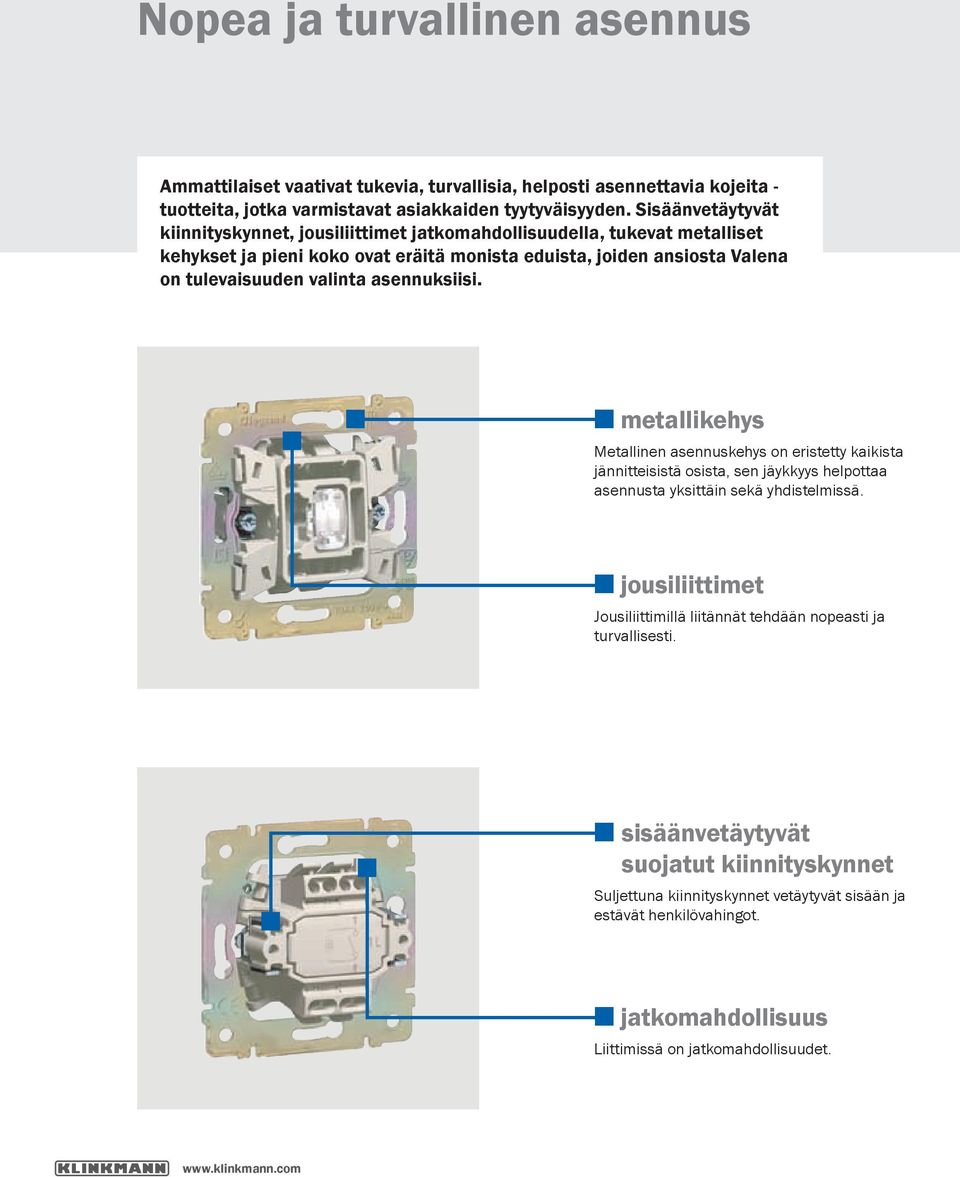

4 Nopea ja turvallinen asennus Ammattilaiset vaativat tukevia, turvallisia, helposti asennettavia kojeita - tuotteita, jotka varmistavat asiakkaiden tyytyväisyyden. Sisäänvetäytyvät kiinnityskynnet, jousiliittimet jatkomahdollisuudella, tukevat metalliset kehykset ja pieni koko ovat eräitä monista eduista, joiden ansiosta Valena on tulevaisuuden valinta asennuksiisi. n metallikehys Metallinen asennuskehys on eristetty kaikista jännitteisistä osista, sen jäykkyys helpottaa asennusta yksittäin sekä yhdistelmissä. n jousiliittimet Jousiliittimillä liitännät tehdään nopeasti ja turvallisesti. n sisäänvetäytyvät suojatut kiinnityskynnet Suljettuna kiinnityskynnet vetäytyvät sisään ja estävät henkilövahingot. n jatkomahdollisuus Liittimissä on jatkomahdollisuudet.

5 Valena : kojerungot Kytkinrungot Sisältävät kiinnityskynnet ja painikkeet Pakk. Tuoten:ro Kytkimet 10 A V± Pakk. Tuoten:ro Kytkimet 10 A V± kytkin Vaihtokytkin, 6-kytkin Ristikytkin, 7-kytkin Valaistu 1-kytkin (1) Vaihtokytkin, 6-kytkin merkkivalolla (2) Valaistu vaihtokytkin (1) Valaistu ristikytkin Kaksiosainen kytkin, 5-kytkin Kaksiosainen vaihtokytkin, 6+6-kytkin kytkin Vaihtokytkin, 6-kytkin Ristikytkin, 7-kytkin Valaistu 1-kytkin (1) Vaihtokytkin, 6-kytkin merkkivalolla (2) Valaistu vaihtokytkin (1) Valaistu ristikytkin Kaksiosainen kytkin, 5-kytkin Kaksiosainen vaihtokytkin, 6+6-kytkin Valaistu kaksiosainen 5-kytkin Valaistu kaksiosainen 5-kytkin Kaksinapainen kytkin Kaksinapainen kytkin Valaistu kaksinapainen kytkin Painikkeet 10 A V± Valaistu kaksinapainen kytkin Painikkeet 10 A V± Painike Painike Painike lamppu-kuviomerkillä Painike lamppu-kuviomerkillä Valaistu painike lamppu-kuviomerkillä (1) V± valaistu painike soittokello-kuviomerkillä (3) V± valaistu painike soittokello-kuviomerkillä (3) Palautuva vaihtokytkin vetonarumekanismilla Painike merkintäikkunalla Valaistu painike lamppu-kuviomerkillä (1) V± valaistu painike soittokello-kuviomerkillä (3) V± valaistu painike soittokello-kuviomerkillä (3) Palautuva vaihtokytkin vetonarumekanismilla Painike merkintäikkunalla Kaksiosainen painike Kaksiosainen painike Vetonaru tarvikkeena, pituus 1, Vetonaru tarvikkeena, pituus 1,5 (1) Kojerungossa 0,5 ma V vihreä lamppu (2) Kojerungossa 1 ma V oranssi lamppu (3) Kojerungossa 1 ma V vihreä lamppu (4) Kojerungossa 15 ma V vihreä lamppu

6 Valena : kojerungot (jatkoa) Ohjaustoimintojen kojerungot Sisältävät kiinnityskynnet ja keskiölevyn Pakk. Tuoten:ro Himmentimet 230 V± - 50 Hz Pakk. Tuoten:ro Himmentimet 230 V± - 50 Hz Valaistustason säätö kiertämällä Kytkeminen painamalla W hehkulampuille ja halogeenilampuille W hehkulampuille ja halogeenilampuille W hehku- ja halogeenilampuille W pienoisjännitehalogeenilampuille (rautasydänmuuntajalla) Kaihtimien ohjaus 10 A V± Valaistustason säätö kiertämällä Kytkeminen painamalla W hehkulampuille ja halogeenilampuille W hehkulampuille ja halogeenilampuille W hehku- ja halogeenilampuille W pienoisjännitehalogeenilampuille (rautasydänmuuntajalla) Kaihtimien ohjaus 10 A V± Ohjauskytkimet mekaanisella lukituksella Ohjauspainikkeet elektronisella lukituksella Ohjauskytkimet mekaanisella lukituksella Ohjauspainikkeet elektronisella lukituksella Termostaatit 230 V± - 50/60 Hz Termostaatit 230 V± - 50/60 Hz +5 C C, sulkeutuva kosketin 8 A cos φ = 1 4 A cos φ = 0,6 +5 C C, sulkeutuva kosketin 8 A cos φ = 1 4 A cos φ = 0, Perusmalli Perusmalli käyttöasentoa: päivä, yö, (lämpötilan pudotus 4 C) ja säästö (pakkasvahti) käyttöasentoa: päivä, yö, (lämpötilan pudotus 4 C) ja säästö (pakkasvahti) Liiketunnistimet automaattikytkimellä Liiketunnistimet automaattikytkimellä Liiketunnistin kytkimellä ja nolla liittimellä, 3 johdinta 230 V± Kytkentäkyky 1000 W 50/60 Hz Kytkentäaika 1 sekunti minuuttia Valoisuustason asetus: luxia Valvontakulma: 180 Ulottuma: 3-10 m Liiketunnistin hehkulampuille ilman säätöä, 2 johdinta 230 V± Kytkentäkyky 300 W Valvontakulma: 130 Ulottuma: 8 m Liiketunnistin kytkimellä ja nolla liittimellä, 3 johdinta 230 V± Kytkentäkyky 1000 W 50/60 Hz Kytkentäaika 1 sekunti minuuttia Valoisuustason asetus: luxia Valvontakulma: 180 Ulottuma: 3-10 m Liiketunnistin hehkulampuille ilman säätöä, 2 johdinta 230 V± Kytkentäkyky 300 W Valvontakulma: 130 Ulottuma: 8 m

7 Valena : kojerungot (jatkoa) Pakk. Tuoten:ro Puhelinpistorasiat Pakk. Tuoten:ro Puhelinpistorasiat Pistorasiat varustettuna 1/4-kierroksen itsekuorivilla pikaliittimillä Pistorasiat varustettuna 1/4-kierroksen itsekuorivilla pikaliittimillä RJ 11-4-napainen - 1 liitospaikka RJ 11-4-napainen - 2 liitospaikkaa RJ 45 - ISDN / Internet 8-napainen - 1 liitospaikka kojeen kiinnitys ruuveilla/kynsillä RJ 11-4-napainen - 1 liitospaikka RJ 11-4-napainen - 2 liitospaikkaa RJ 45 - I SDN / Internet 8-napainen - 1 liitospaikka kojeen kiinnitys ruuveilla/kynsillä Antennipistorasiat Antennipistorasiat Nopeasti kytkettävillä liittimillä palmikkoa ei tarvitse erikseen kuoria Ø 9,5 mm antennipistokkeille Pelkät TV-pistorasiat MHz Pistorasia tähtikytkentään Päättyvä pistorasia Vaimennus 10 db Ketjutettava pistorasia TV-radio-pistorasiat MHz TV urosliitin MHz Radio naarasliitin 87, MHz Pistorasia tähtikytkentään Päättyvä kytkentä Vaimennus 10 db Pistorasia ketjutettava TV-radio-SAT-pistorasiat MHz TV urosliitin MHz Radio naarasliitin 87, MHz Satelliitti (IF + IF 2) MHz Pistorasia tähtikytkentään Päättyvä pistorasia Vaimennus 110 db Pistorasia ketjutettava Keskiölevy TV-radio mm liitinväli, käytetään muiden valmistajien kojerungoille Nopeasti kytkettävillä liittimillä palmikkoa ei tarvitse erikseen kuoria Ø 9,5 mm antennipistokkeille Pelkät TV-pistorasiat MHz Pistorasia tähtikytkentään Päättyvä pistorasia Vaimennus 10 db Ketjutettava pistorasia TV-radio-pistorasiat MHz TV urosliitin MHz Radio naarasliitin 87, MHz Pistorasia tähtikytkentään Päättyvä kytkentä Vaimennus 10 db Pistorasia ketjutettava TV-radio-SAT-pistorasiat MHz TV urosliitin MHz Radio naarasliitin 87, MHz Satelliitti (IF + IF 2) MHz Pistorasia tähtikytkentään Päättyvä pistorasia Vaimennus 110 db Pistorasia ketjutettava Keskiölevy TV-radio mm liitinväli, käytetään muiden valmistajien kojerungoille

8 Valena : kojerungot (jatkoa) Pakk. Tuoten:ro Tietoliikennerasiat Pikaliitännät - työkaluja ei tarvita Liittimet merkitty A- ja B-värikoodeilla Kiinnityskynnet kojeelle RJ 45 UTP - 1-osainen RJ 45 UTP - 2-osainen RJ 45 UTP - 1-osainen RJ 45 UTP - 2-osainen Pakk. Tuoten:ro Tietoliikennerasiat Pikaliitännät - työkaluja ei tarvita Liittimet merkitty A- ja B-värikoodeilla Kiinnityskynnet kojeelle RJ 45 UTP - 1-osainen RJ 45 UTP - 2-osainen RJ 45 UTP - 1-osainen RJ 45 UTP - 2-osainen Ruuvikiinnitys kojeelle RJ 45 UTP - 1-osainen RJ 45 UTP - 2-osainen RJ 45 STP - 1-osainen RJ 45 STP - 2-osainen RJ 45 UTP - 1-osainen RJ 45 UTP - 2-osainen RJ 45 STP - 1-osainen RJ 45 STP - 2-osainen Ruuvikiinnitys kojeelle RJ 45 UTP - 1-osainen RJ 45 UTP - 2-osainen RJ 45 STP - 1-osainen RJ 45 STP - 2-osainen RJ 45 UTP - 1-osainen RJ 45 UTP - 2-osainen RJ 45 STP - 1-osainen RJ 45 STP - 2-osainen

9 Valena : kojerungot (jatkoa) (toimitetaan peitekehyksellä) Pakk. Tuoten:ro Kaksoispistorasiat 16 A V± Kotelointiluokka IP 2 Kiinnitys ruuveilla ja tartuntakynsillä Uppoasennus 1-osaiseen rasiaan. Toimitus sisältää kansilevyn ja peitekehyksen Ruuviliittimin os. suojakosketinpistorasia lapsisuojilla ja peitelevyllä Jousiliittimin os. suojakosketinpistorasia lapsisuojilla ja peitelevyllä Pakk. Tuoten:ro Pistorasiat 16 A V± Kotelointiluokka IP 2 Kiinnitys ruuveilla ja tartuntakynsillä Keksiölevyllä Ruuviliittimin os. suojakosketinpistorasia lapsisuojilla os. suojakosketinpistorasia kansiläpällä os. suojakosketinpistorasia lukituksella ja punaisella kansilevyllä Jousiliittimin os. suojakosketinpistorasia lapsisuojilla Suojakosketinpistorasia lapsisuojilla ja keskiölevyllä Erikoiskehykset kaksoispistorasioille paikkainen paikkainen paikkainen Sovituslevy yksittäisille pistorasioille, RJ 45 - liitinrasioille ja TV-radio-SAT - antennirasioille Kaksoispistorasiat 16 A V± Pistorasiat 10/16 A V± Kotelointiluokka IP 2 Kiinnitys ruuveilla ja tartuntakynsillä Keskiölevyllä Ruuviliittimin os. suojakosketinpistorasia lapsisuojilla os. suojakosketinpistorasia kansiläpällä os. suojakosketinpistorasia lukituksella ja punaisella kansilevyllä Jousiliittimin os. suojakosketinpistorasia lapsisuojilla Kotelointiluokka IP 2 Kiinnitys ruuveilla ja tartuntakynsillä Ruuviliittimin os. suojakosketinpistorasia lapsisuojilla ja peitelevyllä

10 Valena : kojerungot (jatkoa) Pakk. Tuoten:ro Muut toiminnot Pakk. Tuoten:ro Muut toiminnot Läpivientikansi Läpivientikansi Peitekansi tyhjälle rasialle Peitekansi tyhjälle rasialle kanavainen kaiutinpistorasia Varustettu kahdella DIN standardiliittimellä 0, mm 2 johtimille Liitännät jousiliittimillä Avainkorttikytkin hotellihuoneisiin 10 A Käytetään sähkön pääkytkimenä hotellihuoneiden asennuksissa. Kytkin toimii työntämällä siihen sopiva avainkortti, esimerkiksi yleiset korttilukoissa käytetyt mallit (suurin leveys 54 mm) Sovituslevy Ø 46,5 mm kanavainen kaiutinpistorasia Varustettu kahdella DIN standardiliittimellä 0, mm 2 johtimille Liitännät jousiliittimillä Avainkorttikytkin hotellihuoneisiin 10 A Käytetään sähkön pääkytkimenä hotellihuoneiden asennuksissa. Kytkin toimii työntämällä siihen sopiva avainkortti, esimerkiksi yleiset korttilukoissa käytetyt mallit (suurin leveys 54 mm) Sovituslevy Ø 46,5 mm Pinta-asennusrasia Valena kojerungoille, 1-paikkainen Pinta-asennusrasia Valena kojerungoille, 2-paikkainen Pinta-asennusrasia Valena kojerungoille, 3-paikkainen Läpivientisovittimet suojaputkille ja kaapeleille pinta-asennuskoteloon Rivitystarvikkeet useamman pintaasennuskotelon yhdistämiseen pystysuunnassa Pinta-asennusrasia Valena kojerungoille, 1-paikkainen Pinta-asennusrasia Valena kojerungoille, 2-paikkainen Pinta-asennusrasia Valena kojerungoille, 3-paikkainen Läpivientisovittimet suojaputkille ja kaapeleille pinta-asennuskoteloon Rivitystarvikkeet useamman pintaasennuskotelon yhdistämiseen pystysuunnassa Vaihtolamput ma V - Vihreä ma V - Oranssi ma - 12 V±

11 Valena : peitekehysten valintakaavio / Kristalli / Sin. opaali / Kelt. opaali / Harmaa / Meripihka / Sininen / Kulta / Kromi Peitekehykset
