1 VÄLI- JA PISTOKANTARELEET Moduulireleet Ohjattavien piirien erotukseen tai kuormituksen parantamiseksi Koskettimien suojaus tariffiohjauksilta, boilerien kytkennältä, elektronisilta lampuilta Tilanilmaisu värillisellä LEDillä Pistokantareleet Pitkäikäiset ja nopeasti vaihdettavat teollisuusreleet Mekaaninen kytkentä ja 23

2 VÄLI- JA PISTOKANTARELEET VS(K) VS116K 230V AC ja 24V AC/DC 1 vaihto 16A VS308K 230V AC ja 24V AC/DC 3 vaihto 8A VS316/24 24V AC/DC 3 vaihto 16A voidaan kytkeä 3-vaihepiireihin VS316/ V AC 3 vaihto 16A voidaan kytkeä 3-vaihepiireihin VS(U) VS116U VS308U V AC/DC 1 vaihto 16A V AC/DC 3 vaihto 8A Tehoreleet pistokanta 4 vaihto 8A ES-15/4N - alusta Maks. virta: 12A Asennus DIN-kiskolle Tarkoitettu 4-kosk. releille Tehoreleet pistokanta 3 vaihto 16A 24 ES-11- alusta Maks. virta: 10A Asennus DIN-kiskolle Tarkoitettu 3-kosk. releille

3 Yleiskatsaus väli- ja pistokantareleistä VS308K AC 230 ja AC/DC 24 V VS308U AC/DC V VS316/24 AC/DC 24 V VS316/230 AC 230 V 782 PISTOKANTA 750 PISTOKANTA AC V, DC V AC V, DC 6-110V erotusreleenä (4kV), suora kytkentä laiteille 4000VA asti (esim. lämmittimet), selkeä tilanilmaisu, äänetön kuten VS116K, mutta monijännitekelalla koskettimien lisäykseen, 3v vaihtokosketinta, koko vain 1 moduuli, selkeä tilanilmaisu, äänetön kuten VS308K mutta monijännitekelalla koskettimien lisäykseen, 3 vaihtokosketinta, suuremmille tehoille, koko vain 1 moduuli, selkeä tilanilmaisu, äänetön kuten V316/24 mutta 230V AC Kompakti pienikokoinen rele 14-pin alustaan, perusversio varustettu lla, sulku- ja testivivulla, kultapinnoitetut koskettimet kuten 782 muta 11-pin pyöreä alusta, 3 vaihtokosksetin 16A/250V Sivu luettelossa AC/DC V Kuvaus Rinnakkaisdiodi VS116U 116 A vaihto/ SPDT 116 A vaihto/ SPDT 38 A vaihto/ 38 A vaihto/ 316 A vaihto/ 316 A vaihto/ 48 A vaihto/ 4PDT 316 A vaihto/ RC-yksikkö AC 230 ja AC/DC 24 V Lähtökosketin Kelajännite VS116K Tyyppi Rakenne Muut ominaisuudet Lisää tietoa kuormitettavuuksista, kts. s. XXX 25

4 Moduulimitoitetut välireleet VS Releen avulla voidaan lisätä ohjauskoskettimien kuormitettavutta tai lisätä koskettimien määrää Lähtökosketin: VS116K, VS116U: 1 vaihto 16 A VS308K, VS308U: 3 vaihto 8 A VS316/24, VS316/230: 3 vaihto 16 A mahdollisuus liittää 3-vaihepiireihin Lähdön tilanilmaisu kirkkaalla LEDillä n väri valittavissa: punainen, vihreä, keltainen, sininen ja valkoinen LED* Sisäänrakennettu diodi ei haluttujen piikkien suodatukseen relekärkiä avattaessa ja RC-piiri häiriöitä vastaan 1 moduuli, DIN-kiskoasennus Snro katso s. Tekniset tiedot Syöttöliittimet: Ohjausjännite: Tehonkulutus: Syöttöliittimet: Ohjausjännite: Tehonkulutus: Toleranssi ohjausjännitteelle: Lähtö Koskettimien määrä: Nimellisvirta: Katkaisukyky: Sysäysvirta: Kytkentäjännite: Min. katkaisukyky: Lähdön tilanilmaisu: Mekaaninen ikä: Sähköinen ikä (AC1): Aika kytkentöjen välillä: Muut tiedot Käyttölämpötila: Varastointilämpötila: Sähköinen kesto: Käyttöasento: Asennustapa: Tiiveysluokka: Ylijänniteluokka: Likaantumisaste: Maks. poikkipinta (mm 2 ): Mitat: Paino: Standardit: Symboli VS116K VS116U VS308K VS308U VS316/24 AC 230 V/50-60 Hz AC maks. 7.5 VA/ 1W A1-A3 AC/DC 24 V (50-60 Hz) AC 1 VA/ DC 1W 54 g (1.9 oz.) AC/DC V/ Hz AC VA/ DC W 1 vaihto (AgSnO 2 ) 16 A/ AC1 4000VA/ AC1, 384W/ DC 30 A/ <3s 58 g (2.05 oz.) AC 230 V/ Hz AC maks VA/ 1.1 W A1-A3 AC/DC 24 V (50-60 Hz) AC 1 VA/ DC 1W A1 - A2-15%; +10% 3 vaihto (AgNi/hopeaseos) 8 A/ AC1 2000VA/ AC1, 192W/ DC 10 A/ <3s 250 V AC1/ 24 V DC 500 mw kirkas LED min. 2s AC/DC V/ Hz AC VA/ DC W -20 C C (-4 F F) -30 C C (-22 F F) 4 kv (syöttö-lähtö) kaikki DIN-kisko EN IP 40 etupinta III. 2 maks tai 21.5 maks mm ( ) 52 g (1.83 oz.) 83g (2.9 oz.) EN , EN AC/DC 24 V/ Hz 1.6 VA/ 1.2 W 20 ms 90 g (3.17 oz.) 3 vaihto (AgSnO 2 ) 16A/ AC1 4000VA/ AC1, 384W/ DC 30 A/ <3s VS316/230 AC 230 V/ Hz 2.5 VA ms 92 g (3.25 oz.) VS116K VS116U VS308K VS308U VS316/24, VS316/230 A A A A A A2 A3 11 A2 11 A2 A A A Huomio: Maks. aika koskettimen tilan vaihtumisella on 10ms. VS316/24 ja VS316/230 mahdollistavat eri vaiheiden kytkennän tai 3-vaihejännitteet. * mahdollisuus valita sininen, valkoinen ja keltainen LED välireleissä minimitilausmäärän ollessa 100 kpl.

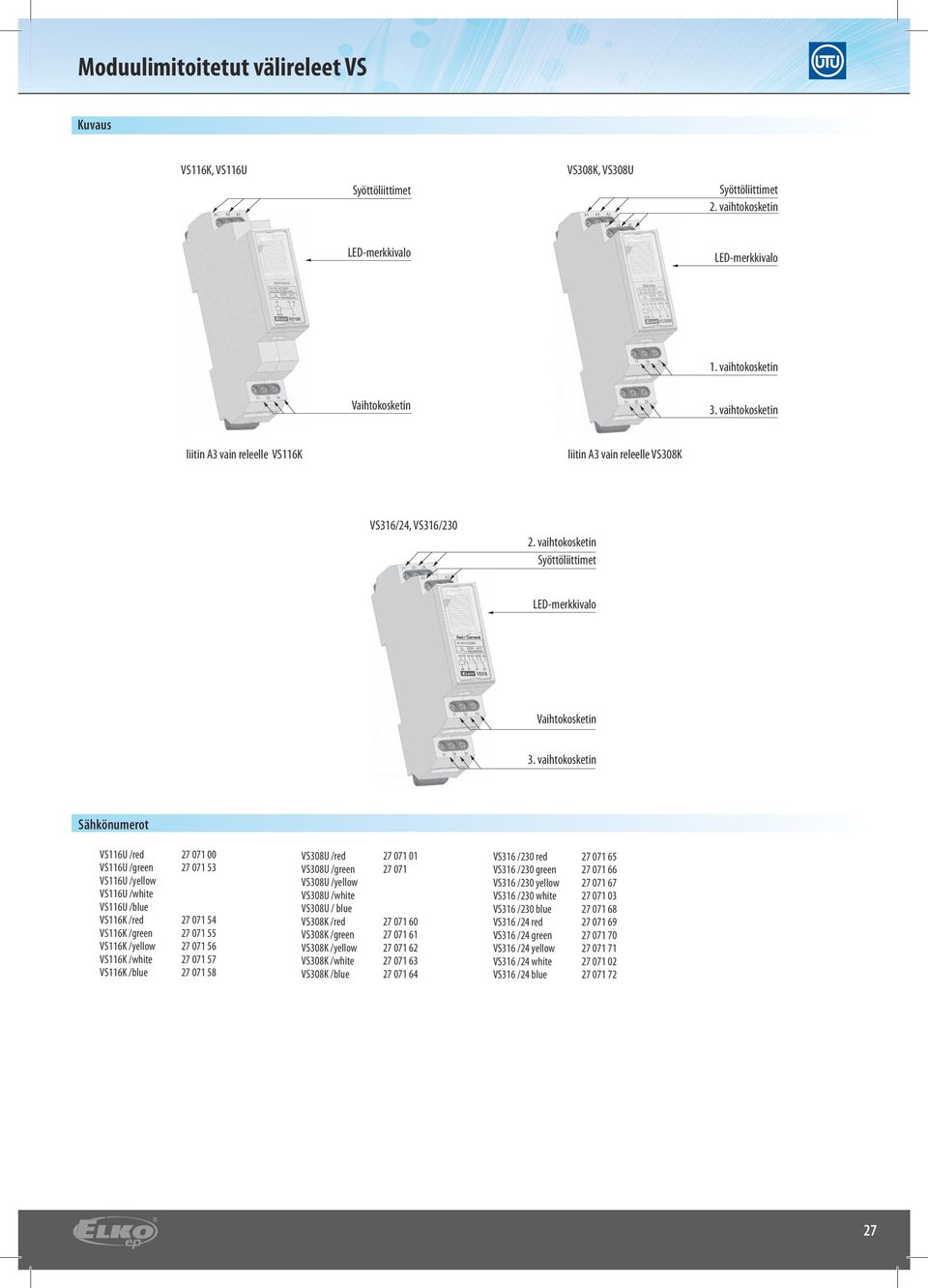

5 Moduulimitoitetut välireleet VS Kuvaus VS116K, VS116U A1 A3 A2 Syöttöliittimet VS308K, VS308U A1 A3 A2 Syöttöliittimet 2. vaihtokosketin Red/čevená Red/piros vaihtokosketin Vaihtokosketin vaihtokosketin liitin A3 vain releelle VS116K liitin A3 vain releelle VS308K VS316/24, VS316/ vaihtokosketin Syöttöliittimet A1 A Vaihtokosketin vaihtokosketin Sähkönumerot VS116U /red VS116U /green VS116U /yellow VS116U /white VS116U /blue VS116K /red VS116K /green VS116K /yellow VS116K /white VS116K /blue VS308U /red VS308U /green VS308U /yellow VS308U /white VS308U / blue VS308K /red VS308K /green VS308K /yellow VS308K /white VS308K /blue VS316 /230 red VS316 /230 green VS316 /230 yellow VS316 /230 white VS316 /230 blue VS316 /24 red VS316 /24 green VS316 /24 yellow VS316 /24 white VS316 /24 blue

6 Pistokantareleet Käytetään välireleenä suurempien kuormien kytkentään Ohjataan valaistuksen, merkinantoa, varaajia, lämmittimiä jne. Tuotteissa vakiona tilanilmaisu mekaanisesti ja LEDillä, cadmium-vapaat kullatut koskettimet ja ohjausvipu Laatuhyväksynnät ja sertifiointi EZU, VDE, UL ja muita testilaboratorioita vaihtokosketin 16 A vaihtokosketin 8 A Releiden kanssa käytettävät pistokanta-alustat kts. s. XXX Tekniset tiedot Kelatiedot sarja 750 Koskettimet Koskettimien määrä: Koskettimien materiaali: Nimellisjännite: Nimellisvirta: Sysäysvirta: Kytkentälähtö (AC1): Kytkentälähtö (AC15): Minimi kytkentävirta/jännite Kela Nimellisjännite (DC): Nimellisjännite (AC, 50-60Hz): Tehonkulutus (AC/DC): Toleranssi ohjausjännitteelle: Erotustiedot Erotusluokka: Nimelliserotusjännite (AC): Sähköinen vahvuus (AC) Kela-kosketin: Kosketin-kosketin: Eristysvastus 500 V DC: Etäisyys kosketin-kela Nimelliskuormalla: Ilman kuormaa: Yleistiedot Mekaaninen ikä: Sähköinen ikä (AC1): Maks. kytkentätaajuus Nimelliskuormalla: Ilman kuormaa: Reletoiminnan/kosk.pal. kesto: Käyttölämpötila: Varastointilämpötila: Tiiveysluokka: Heilahduksen kestoisuus: Tärinänkestoisuus (10-55 Hz): Mitat: Paino: Standardit: 3 AgSnO µm Au AC 277 V (50-60 Hz) / DC 28 V 16 A 24 A 4430 VA 1500 VA 6, 12, 24, 48, 110 V 6, 12, 24, V VA / 1.4 W -20 / +10 % B (130 C / 6 F) 2500 V 2500 V 1500 V 10 7 Ω 4.32 mm (0.17 ) 5.84 mm (0.23 ) jaksoa/tunti 1800 jaksoa/tunti maks. 25 ms C (-40 F F) (AC) C (-40 F F) IP g (0.71 oz.) 5 g(0.18 oz.) mm ( ) 88 g (3.1 oz.) EN , EN ma / DC 5 V 4 AgSnO µm Au AC 277 V (50-60 Hz) / DC 28 V 8 A 22.5 A 2216 VA 1500 VA 6, 12, 24, 48, 110 V 6, 12, 24, V 1.2 VA / 0.9 W -20 / +10 % B (130 C / 6 F) 1500 V 1500 V 1000 V 10 7 Ω 4.57 mm (0.18 ) 4.57 mm (0.18 ) jaksoa/tunti 1800 jaksoa/tunti maks. 25 ms C (-40 F F) C (-40 F F) IP g(0.71 oz.) 5 g(0.18 oz.) mm ( ) 30 g(1.06 oz.) EN , EN EN Tyyppi AC-jännite 750XCXM4L-6A 750XCXM4L-12A 750XCXM4L-24A 750XCXM4L-120A 750XCXM4L-230A DC-jännite 750XCXM4L-6D 750XCXM4L-12D 750XCXM4L-24D 750XCXM4L-48D 750XCXM4L-110D Kelatiedot sarja 782 Tyyppi AC-jännite 782XCXM4L-6A 782XCXM4L-12A 782XCXM4L-24A 782XCXM4L-120A 782XCXM4L-230A DC-jännite 782XCXM4L-6D 782XCXM4L-12D 782XCXM4L-24D 782XCXM4L-48D 782XCXM4L-110D Sähkönumerot 782XCXM4L-6D 782XCXM4L-12D 782XCXM4L-24D 782XCXM4L-48D 782XCXM4L-110D 782XCXM4L-6A 782XCXM4L-12A 782XCXM4L-24A 782XCXM4L-48A 782XCXM4L-120A 782XCXM4L-230A Jännite [V] AC 6 AC 12 AC 24 AC 120 AC 230 DC 6 DC 12 DC 24 DC 48 DC 110 Jännite [V] AC 6 AC 12 AC 24 AC 120 AC 230 DC 6 DC 12 DC 24 DC 48 DC XCXM4L-6D 750XCXM4L-12D 750XCXM4L-24D 750XCXM4L-48D 750XCXM4L-110D 750XCXM4L-6A 750XCXM4L-12A 750XCXM4L-24A 750XCXM4L-120A 750XCXM4L-230A Resistanssi [Ω] Resistanssi [Ω]

7 Pistokantareleet Liitäntä Releet runko 750 Releet runko Un + A1 A A1 Un A2 - Pistokanta-alusta ES-11 releille 750 Pistokanta-alusta ES-15/4N releille 782 Maks. virta: 10 A Paino: 60 g DIN-kiskoasennus 3-koskettimisille releille ES-11 Maks. virta: 12 A Paino: 59 g DIN-kiskoasennus 4-koskettimisille releille ES-15/4N Lisätarvikkeet alustalle ES-11/releille 750 Lisätarvikkeet alustalle ES-15/4N / releille 782 Merkintäkyltti - T Kiinnityspanta releille 750: Merkintäkyltti - T Kiinnityspanta releille 785:16-785SC Alustaan voidaan lisätä LED-moduuli, suojadiodi ja RC-yksikkö. Sähkönumerot ES15/4N ES11 ES
