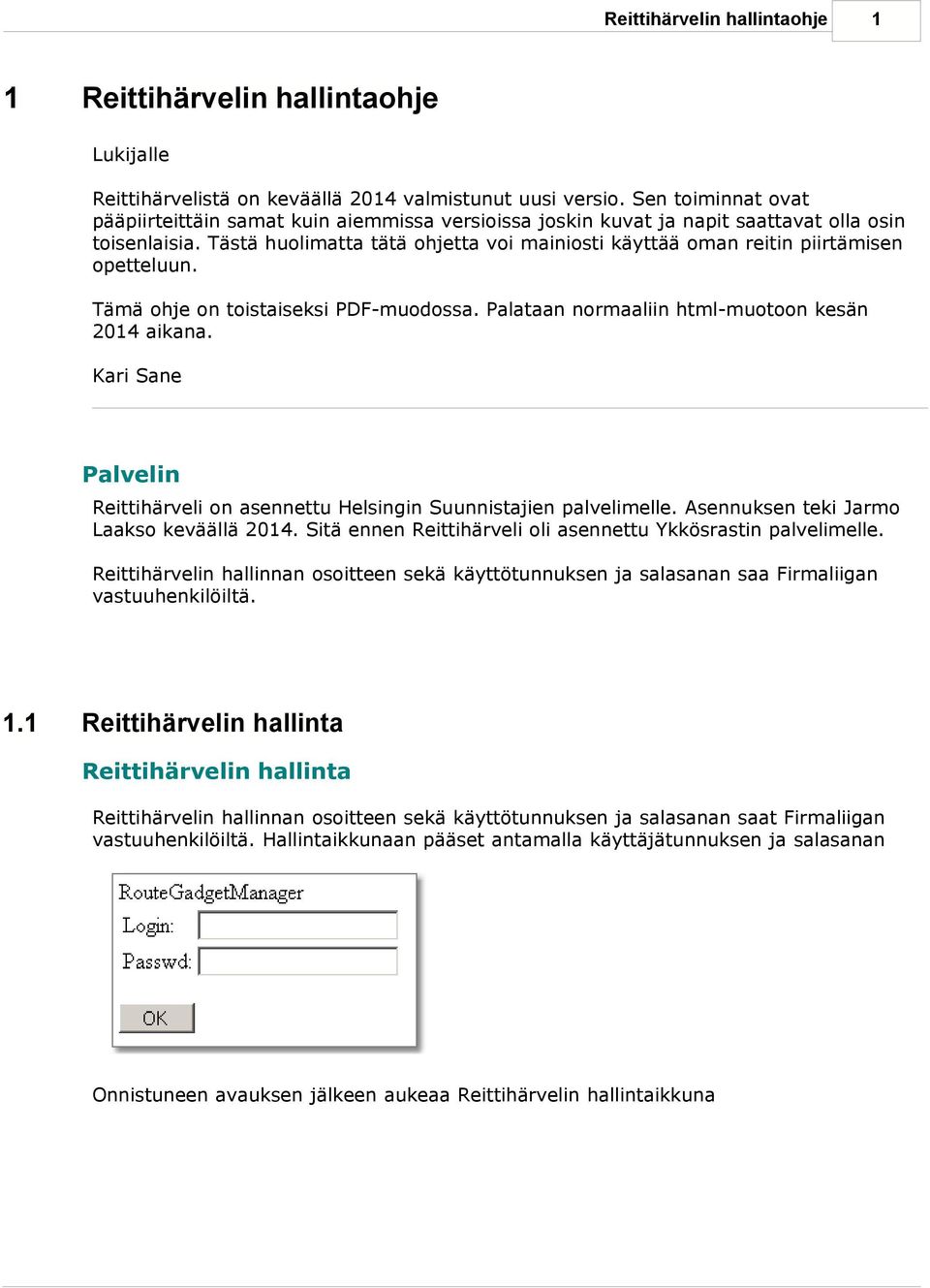

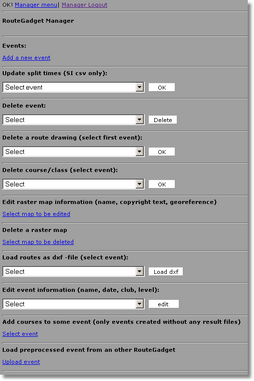

1 Reittihärvelin hallintaohje 1 1 Reittihärvelin hallintaohje Lukijalle Reittihärvelistä on keväällä 2014 valmistunut uusi versio. Sen toiminnat ovat pääpiirteittäin samat kuin aiemmissa versioissa joskin kuvat ja napit saattavat olla osin toisenlaisia. Tästä huolimatta tätä ohjetta voi mainiosti käyttää oman reitin piirtämisen opetteluun. Tämä ohje on toistaiseksi PDF-muodossa. Palataan normaaliin html-muotoon kesän 2014 aikana. Kari Sane Palvelin Reittihärveli on asennettu Helsingin Suunnistajien palvelimelle. Asennuksen teki Jarmo Laakso keväällä Sitä ennen Reittihärveli oli asennettu Ykkösrastin palvelimelle. Reittihärvelin hallinnan osoitteen sekä käyttötunnuksen ja salasanan saa Firmaliigan vastuuhenkilöiltä. 1.1 Reittihärvelin hallinta Reittihärvelin hallinta Reittihärvelin hallinnan osoitteen sekä käyttötunnuksen ja salasanan saat Firmaliigan vastuuhenkilöiltä. Hallintaikkunaan pääset antamalla käyttäjätunnuksen ja salasanan Onnistuneen avauksen jälkeen aukeaa Reittihärvelin hallintaikkuna

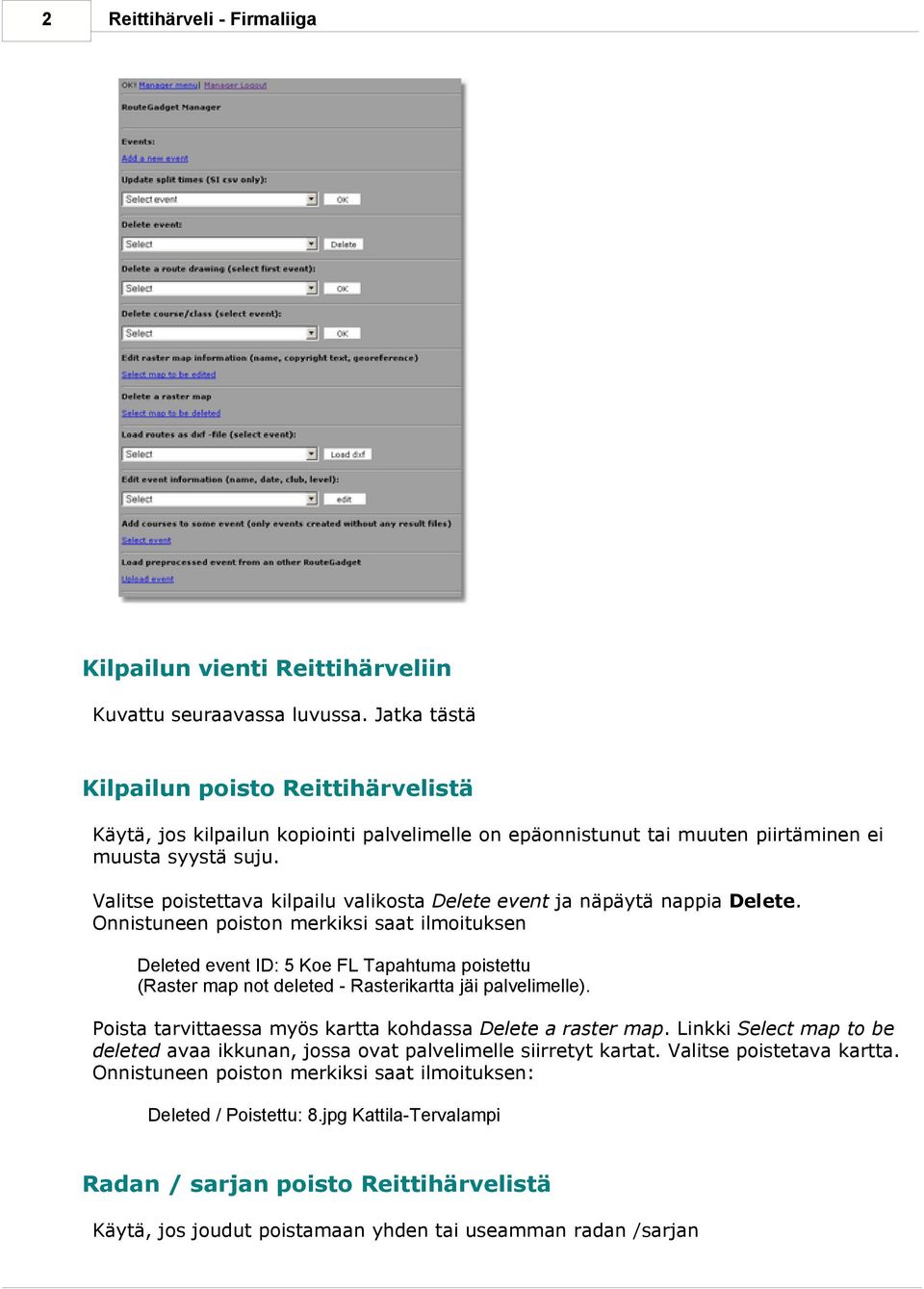

2 2 Reittihärveli - Firmaliiga Kuvattu seuraavassa luvussa. Jatka tästä Kilpailun poisto Reittihärvelistä Käytä, jos kilpailun kopiointi palvelimelle on epäonnistunut tai muuten piirtäminen ei muusta syystä suju. Valitse poistettava kilpailu valikosta Delete event ja näpäytä nappia Delete. Onnistuneen poiston merkiksi saat ilmoituksen Deleted event ID: 5 Koe FL Tapahtuma poistettu (Raster map not deleted - Rasterikartta jäi palvelimelle). Poista tarvittaessa myös kartta kohdassa Delete a raster map. Linkki Select map to be deleted avaa ikkunan, jossa ovat palvelimelle siirretyt kartat. Valitse poistetava kartta. Onnistuneen poiston merkiksi saat ilmoituksen: Deleted / Poistettu: 8.jpg Kattila-Tervalampi Radan / sarjan poisto Reittihärvelistä Käytä, jos joudut poistamaan yhden tai useamman radan /sarjan

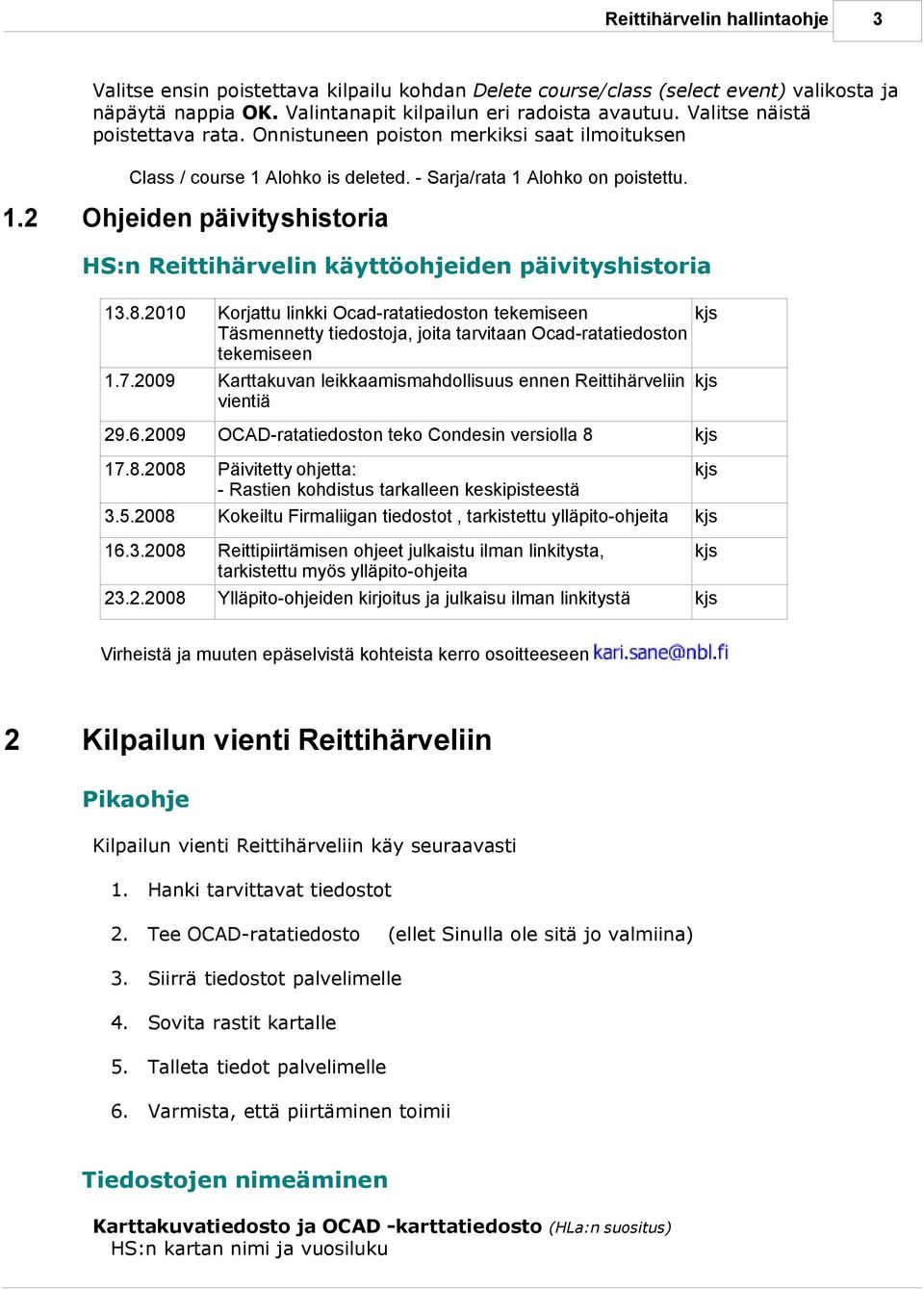

3 Reittihärvelin hallintaohje 3 Valitse ensin poistettava kilpailu kohdan Delete course/class (select event) valikosta ja näpäytä nappia OK. Valintanapit kilpailun eri radoista avautuu. Valitse näistä poistettava rata. Onnistuneen poiston merkiksi saat ilmoituksen Class / course 1 Alohko is deleted. - Sarja/rata 1 Alohko on poistettu. 1.2 Ohjeiden päivityshistoria HS:n Reittihärvelin käyttöohjeiden päivityshistoria Korjattu linkki Ocad-ratatiedoston tekemiseen kjs Täsmennetty tiedostoja, joita tarvitaan Ocad-ratatiedoston tekemiseen Karttakuvan leikkaamismahdollisuus ennen Reittihärveliin kjs vientiä OCAD-ratatiedoston teko Condesin versiolla 8 kjs Päivitetty ohjetta: - Rastien kohdistus tarkalleen keskipisteestä Kokeiltu Firmaliigan tiedostot, tarkistettu ylläpito-ohjeita kjs Reittipiirtämisen ohjeet julkaistu ilman linkitysta, tarkistettu myös ylläpito-ohjeita Ylläpito-ohjeiden kirjoitus ja julkaisu ilman linkitystä kjs Virheistä ja muuten epäselvistä kohteista kerro osoitteeseen 2 Pikaohje käy seuraavasti 1. Hanki tarvittavat tiedostot 2. Tee OCAD-ratatiedosto 3. Siirrä tiedostot palvelimelle 4. Sovita rastit kartalle 5. Talleta tiedot palvelimelle 6. Varmista, että piirtäminen toimii (ellet Sinulla ole sitä jo valmiina) Tiedostojen nimeäminen Karttakuvatiedosto ja OCAD -karttatiedosto (HLa:n suositus) HS:n kartan nimi ja vuosiluku kjs kjs

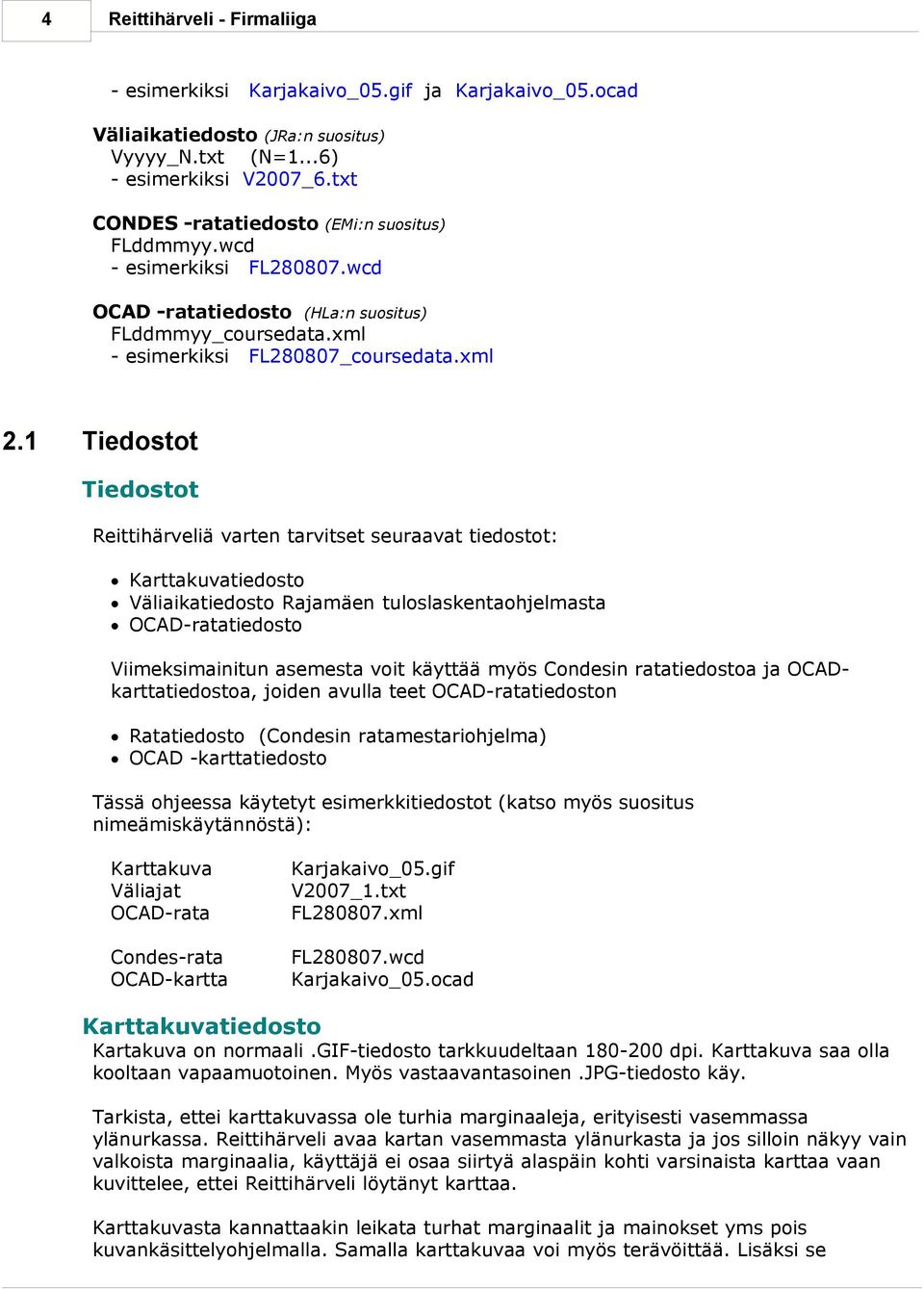

4 4 Reittihärveli - Firmaliiga - esimerkiksi Karjakaivo_05.gif ja Karjakaivo_05.ocad Väliaikatiedosto (JRa:n suositus) Vyyyy_N.txt (N=1...6) - esimerkiksi V2007_6.txt CONDES -ratatiedosto (EMi:n suositus) FLddmmyy.wcd - esimerkiksi FL wcd OCAD -ratatiedosto (HLa:n suositus) FLddmmyy_coursedata.xml - esimerkiksi FL280807_coursedata.xml 2.1 Tiedostot Tiedostot Reittihärveliä varten tarvitset seuraavat tiedostot: Karttakuvatiedosto Väliaikatiedosto Rajamäen tuloslaskentaohjelmasta OCAD-ratatiedosto Viimeksimainitun asemesta voit käyttää myös Condesin ratatiedostoa ja OCADkarttatiedostoa, joiden avulla teet OCAD-ratatiedoston Ratatiedosto (Condesin ratamestariohjelma) OCAD -karttatiedosto Tässä ohjeessa käytetyt esimerkkitiedostot (katso myös suositus nimeämiskäytännöstä): Karttakuva Väliajat OCAD-rata Karjakaivo_05.gif V2007_1.txt FL xml Condes-rata OCAD-kartta FL wcd Karjakaivo_05.ocad Karttakuvatiedosto Kartakuva on normaali.gif-tiedosto tarkkuudeltaan dpi. Karttakuva saa olla kooltaan vapaamuotoinen. Myös vastaavantasoinen.jpg-tiedosto käy. Tarkista, ettei karttakuvassa ole turhia marginaaleja, erityisesti vasemmassa ylänurkassa. Reittihärveli avaa kartan vasemmasta ylänurkasta ja jos silloin näkyy vain valkoista marginaalia, käyttäjä ei osaa siirtyä alaspäin kohti varsinaista karttaa vaan kuvittelee, ettei Reittihärveli löytänyt karttaa. Karttakuvasta kannattaakin leikata turhat marginaalit ja mainokset yms pois kuvankäsittelyohjelmalla. Samalla karttakuvaa voi myös terävöittää. Lisäksi se

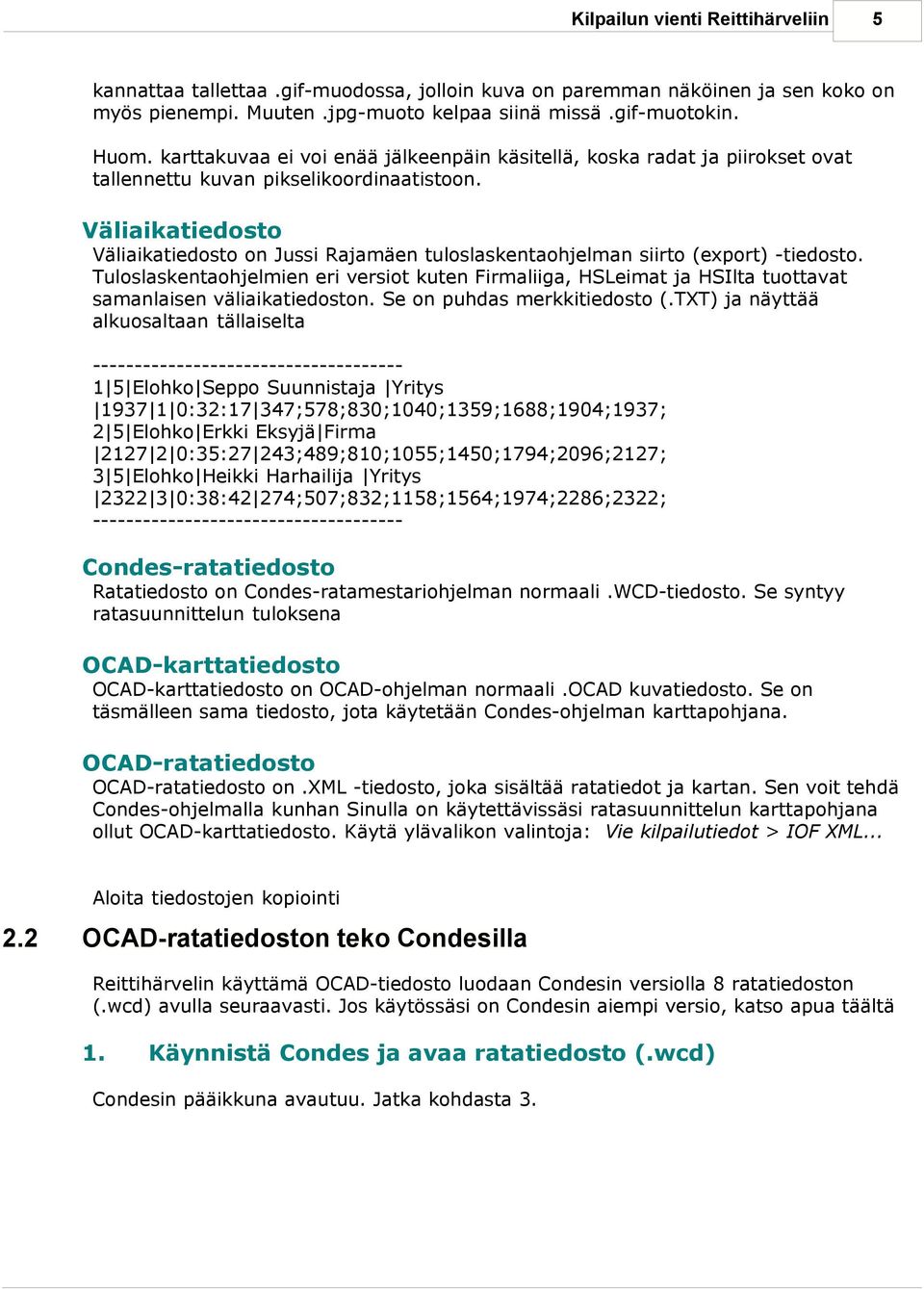

5 5 kannattaa tallettaa.gif-muodossa, jolloin kuva on paremman näköinen ja sen koko on myös pienempi. Muuten.jpg-muoto kelpaa siinä missä.gif-muotokin. Huom. karttakuvaa ei voi enää jälkeenpäin käsitellä, koska radat ja piirokset ovat tallennettu kuvan pikselikoordinaatistoon. Väliaikatiedosto Väliaikatiedosto on Jussi Rajamäen tuloslaskentaohjelman siirto (export) -tiedosto. Tuloslaskentaohjelmien eri versiot kuten Firmaliiga, HSLeimat ja HSIlta tuottavat samanlaisen väliaikatiedoston. Se on puhdas merkkitiedosto (.TXT) ja näyttää alkuosaltaan tällaiselta Elohko Seppo Suunnistaja Yritys :32:17 347;578;830;1040;1359;1688;1904;1937; 2 5 Elohko Erkki Eksyjä Firma :35:27 243;489;810;1055;1450;1794;2096;2127; 3 5 Elohko Heikki Harhailija Yritys :38:42 274;507;832;1158;1564;1974;2286;2322; Condes-ratatiedosto Ratatiedosto on Condes-ratamestariohjelman normaali.wcd-tiedosto. Se syntyy ratasuunnittelun tuloksena OCAD-karttatiedosto OCAD-karttatiedosto on OCAD-ohjelman normaali.ocad kuvatiedosto. Se on täsmälleen sama tiedosto, jota käytetään Condes-ohjelman karttapohjana. OCAD-ratatiedosto OCAD-ratatiedosto on.xml -tiedosto, joka sisältää ratatiedot ja kartan. Sen voit tehdä Condes-ohjelmalla kunhan Sinulla on käytettävissäsi ratasuunnittelun karttapohjana ollut OCAD-karttatiedosto. Käytä ylävalikon valintoja: Vie kilpailutiedot > IOF XML... Aloita tiedostojen kopiointi 2.2 OCAD-ratatiedoston teko Condesilla Reittihärvelin käyttämä OCAD-tiedosto luodaan Condesin versiolla 8 ratatiedoston (.wcd) avulla seuraavasti. Jos käytössäsi on Condesin aiempi versio, katso apua täältä 1. Käynnistä Condes ja avaa ratatiedosto (.wcd) Condesin pääikkuna avautuu. Jatka kohdasta 3.

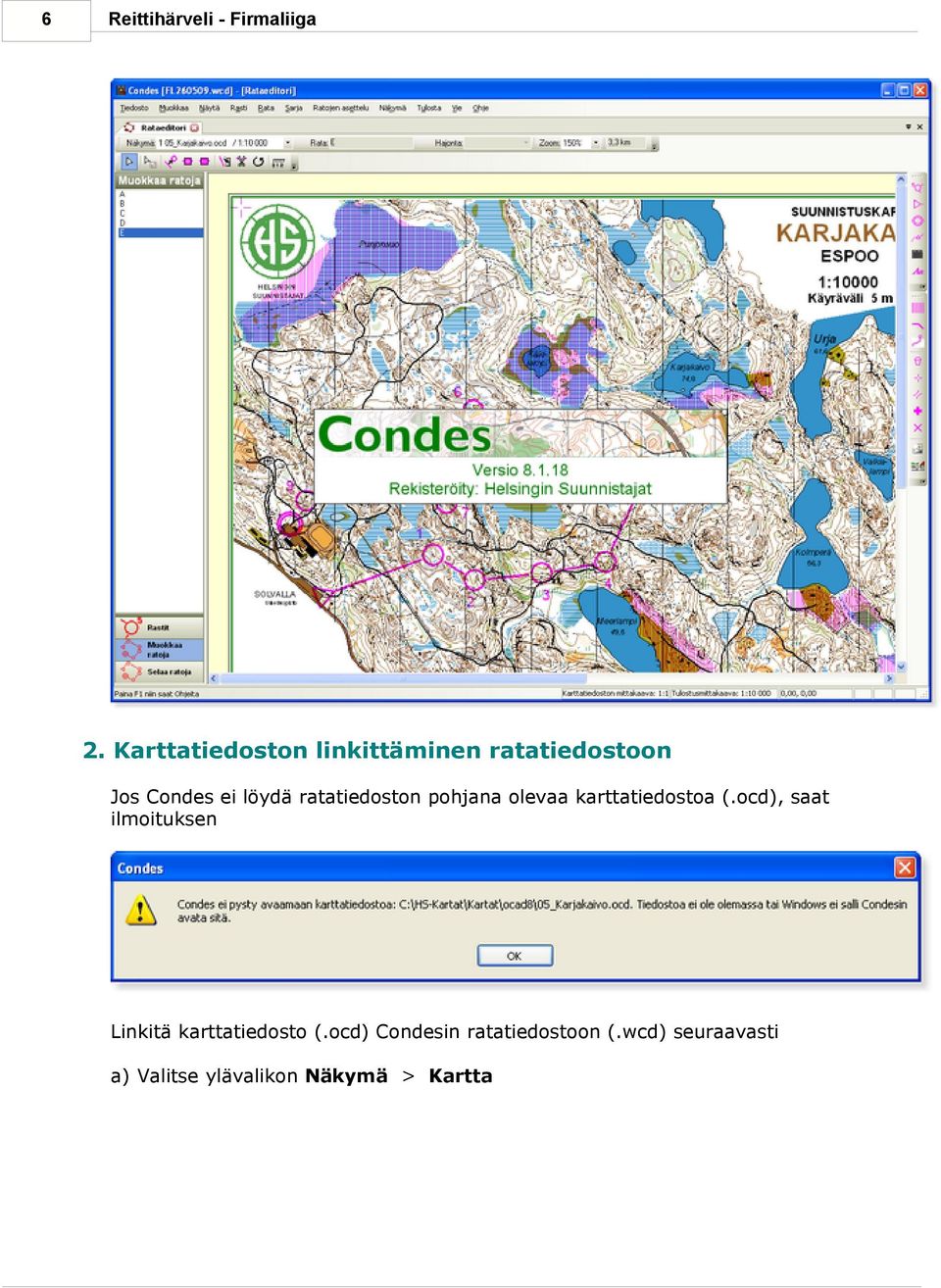

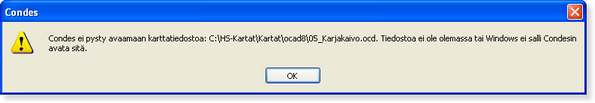

6 6 Reittihärveli - Firmaliiga 2. Karttatiedoston linkittäminen ratatiedostoon Jos Condes ei löydä ratatiedoston pohjana olevaa karttatiedostoa (.ocd), saat ilmoituksen Linkitä karttatiedosto (.ocd) Condesin ratatiedostoon (.wcd) seuraavasti a) Valitse ylävalikon Näkymä > Kartta

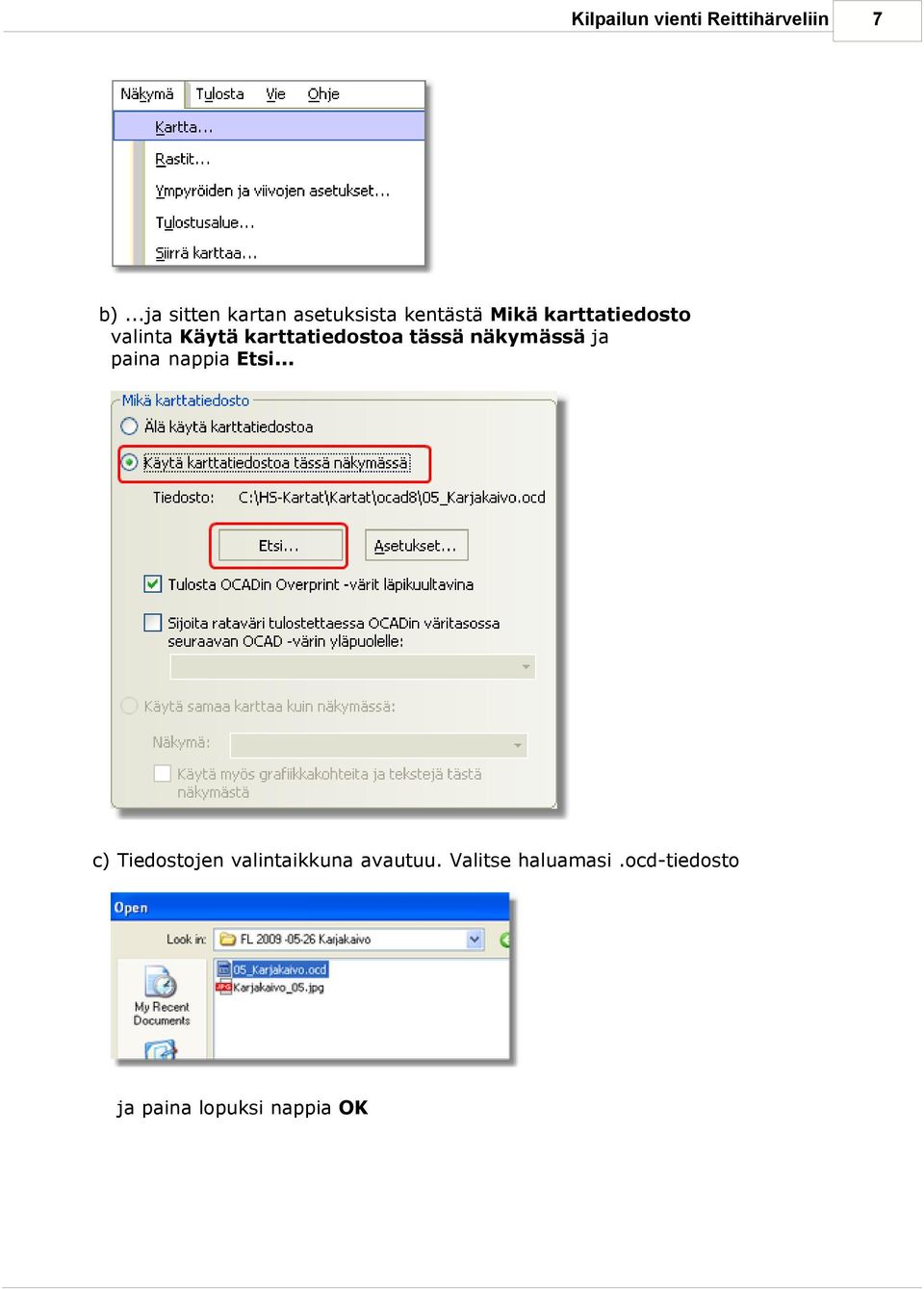

7 b)...ja sitten kartan asetuksista kentästä Mikä karttatiedosto valinta Käytä karttatiedostoa tässä näkymässä ja paina nappia Etsi... c) Tiedostojen valintaikkuna avautuu. Valitse haluamasi.ocd-tiedosto ja paina lopuksi nappia OK 7

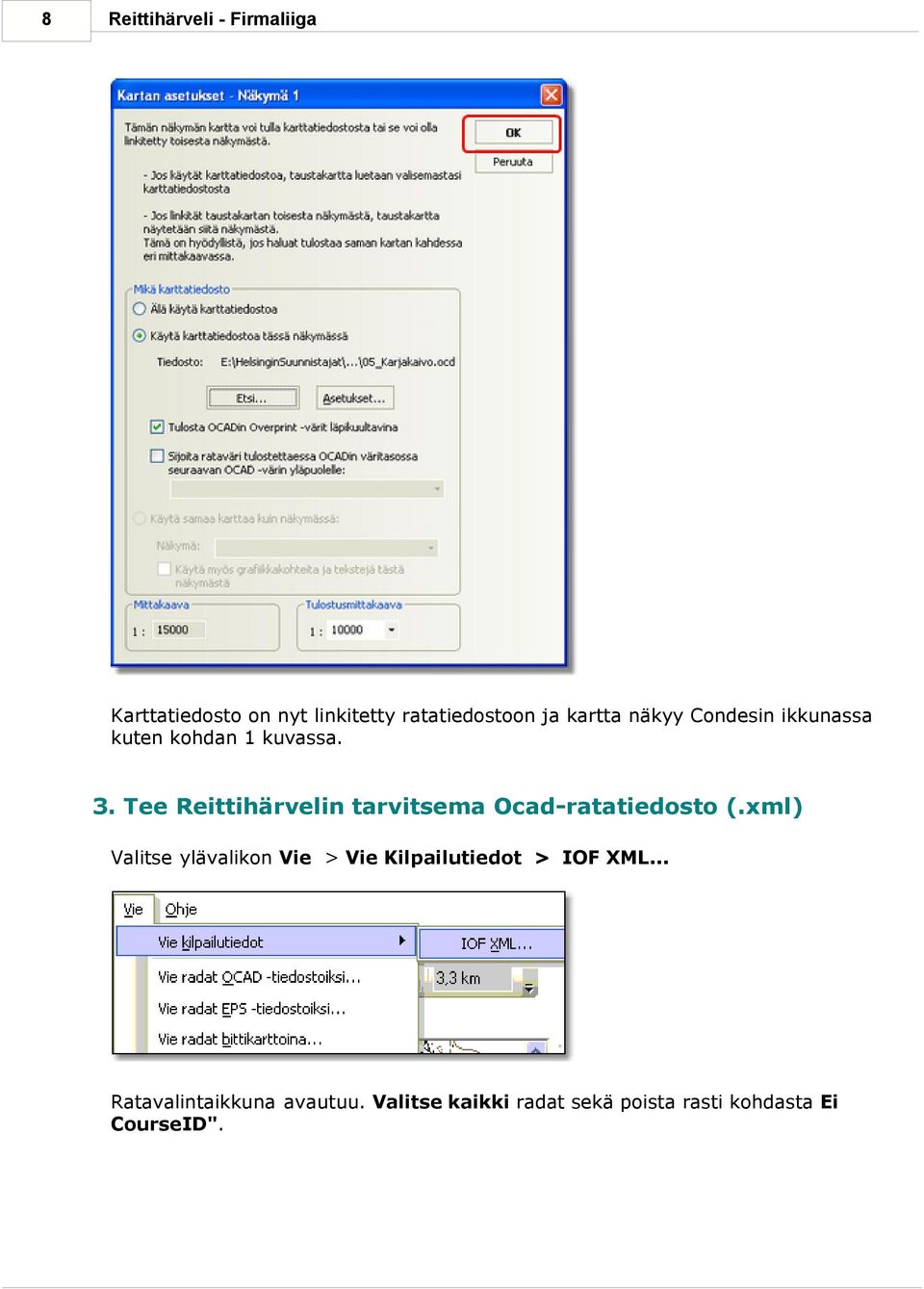

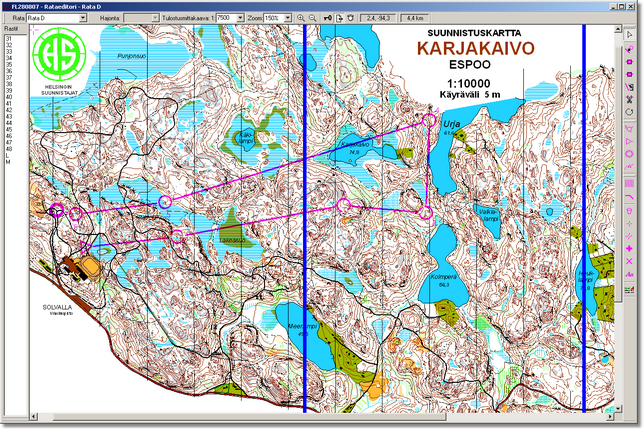

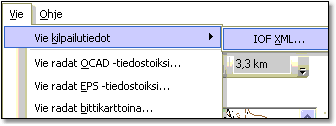

8 8 Reittihärveli - Firmaliiga Karttatiedosto on nyt linkitetty ratatiedostoon ja kartta näkyy Condesin ikkunassa kuten kohdan 1 kuvassa. 3. Tee Reittihärvelin tarvitsema Ocad-ratatiedosto (.xml) Valitse ylävalikon Vie > Vie Kilpailutiedot > IOF XML... Ratavalintaikkuna avautuu. Valitse kaikki radat sekä poista rasti kohdasta Ei CourseID".

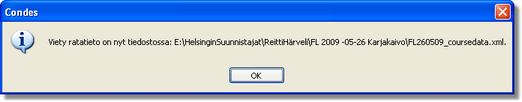

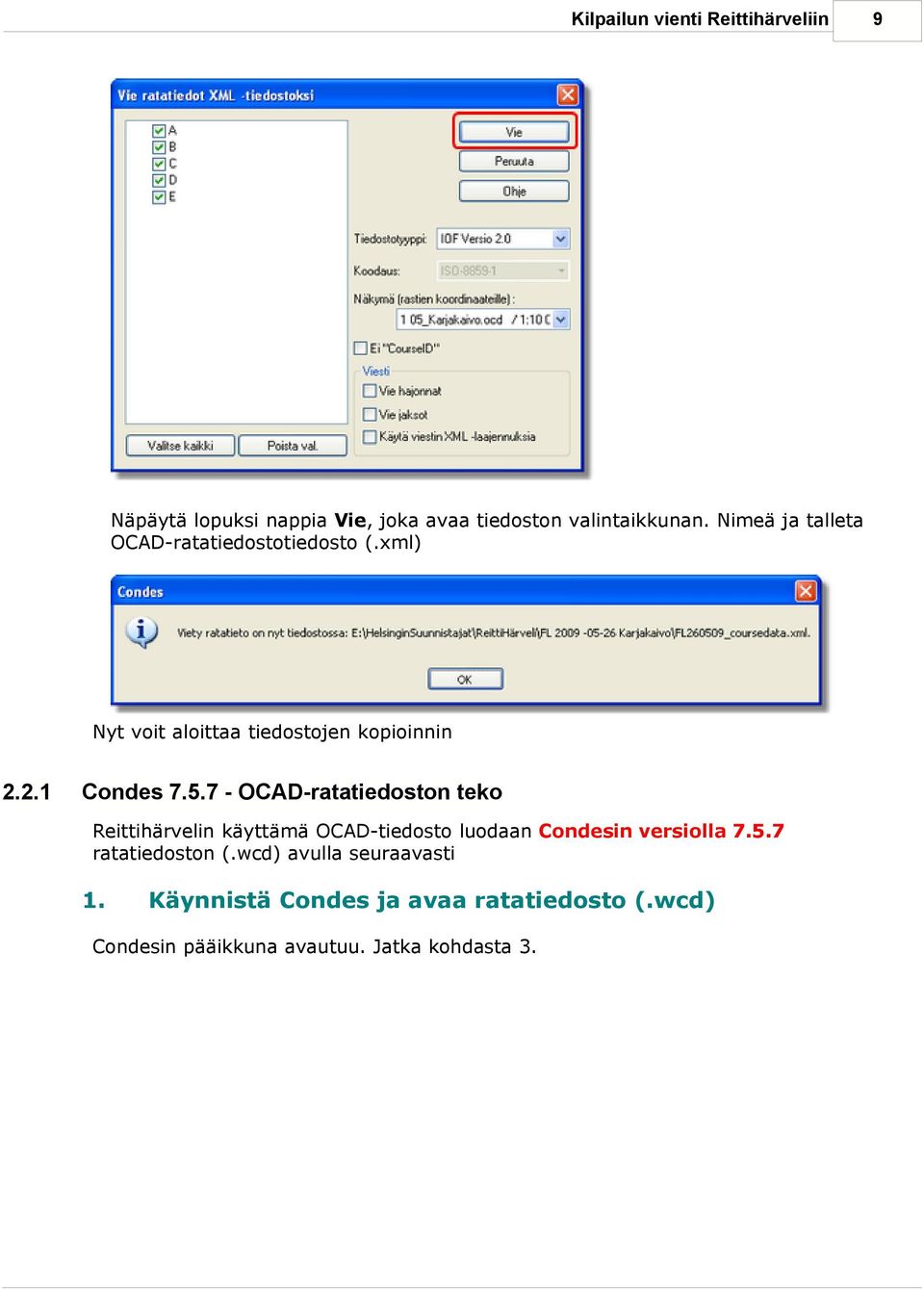

9 Näpäytä lopuksi nappia Vie, joka avaa tiedoston valintaikkunan. Nimeä ja talleta OCAD-ratatiedostotiedosto (.xml) Nyt voit aloittaa tiedostojen kopioinnin Condes OCAD-ratatiedoston teko Reittihärvelin käyttämä OCAD-tiedosto luodaan Condesin versiolla ratatiedoston (.wcd) avulla seuraavasti 1. Käynnistä Condes ja avaa ratatiedosto (.wcd) Condesin pääikkuna avautuu. Jatka kohdasta 3. 9

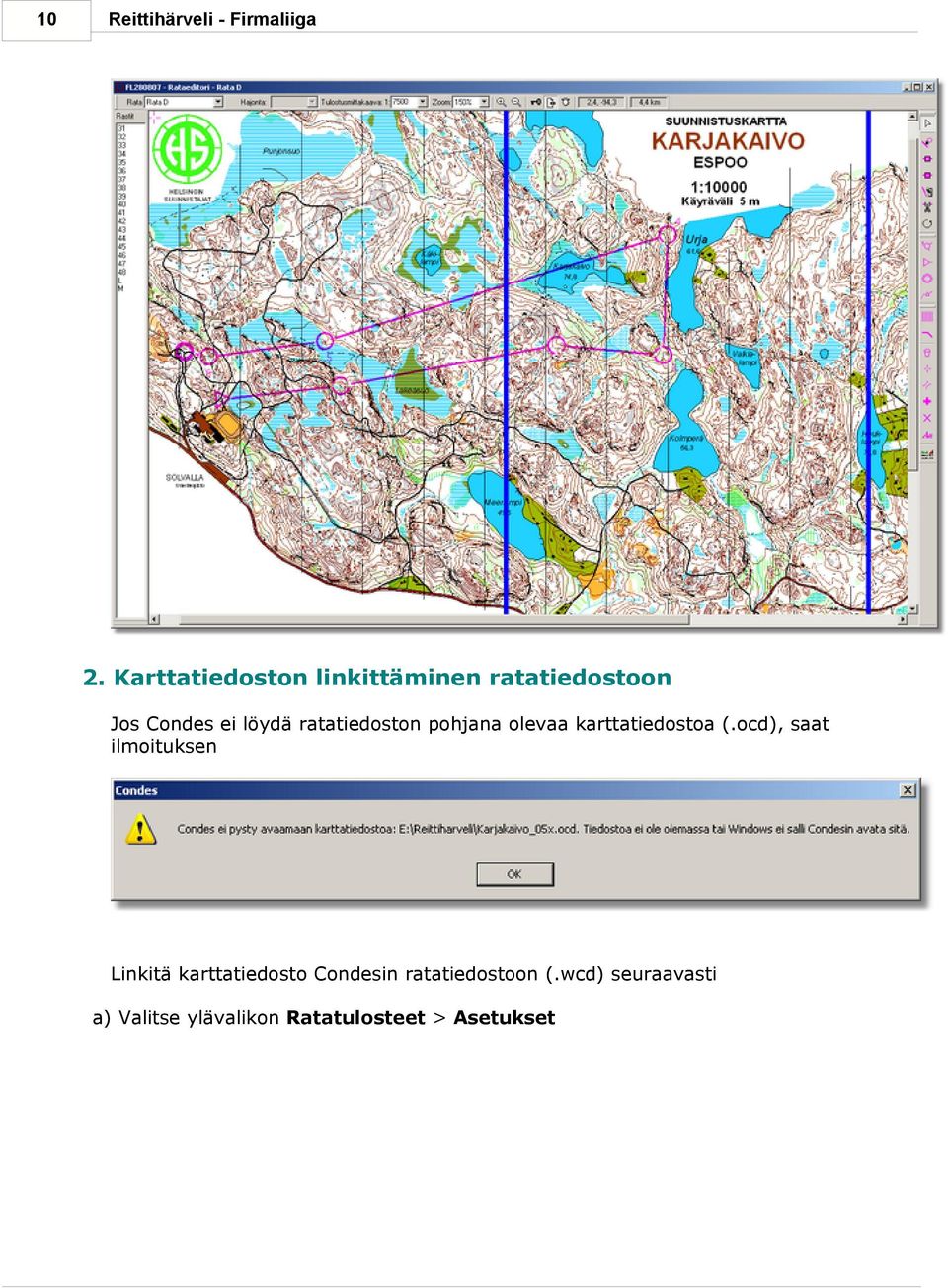

10 10 Reittihärveli - Firmaliiga 2. Karttatiedoston linkittäminen ratatiedostoon Jos Condes ei löydä ratatiedoston pohjana olevaa karttatiedostoa (.ocd), saat ilmoituksen Linkitä karttatiedosto Condesin ratatiedostoon (.wcd) seuraavasti a) Valitse ylävalikon Ratatulosteet > Asetukset

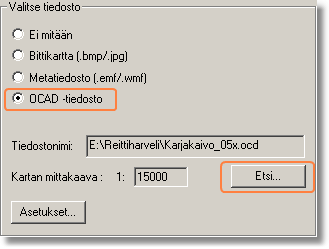

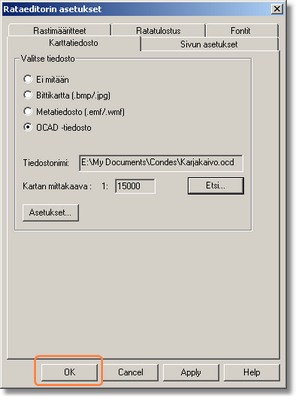

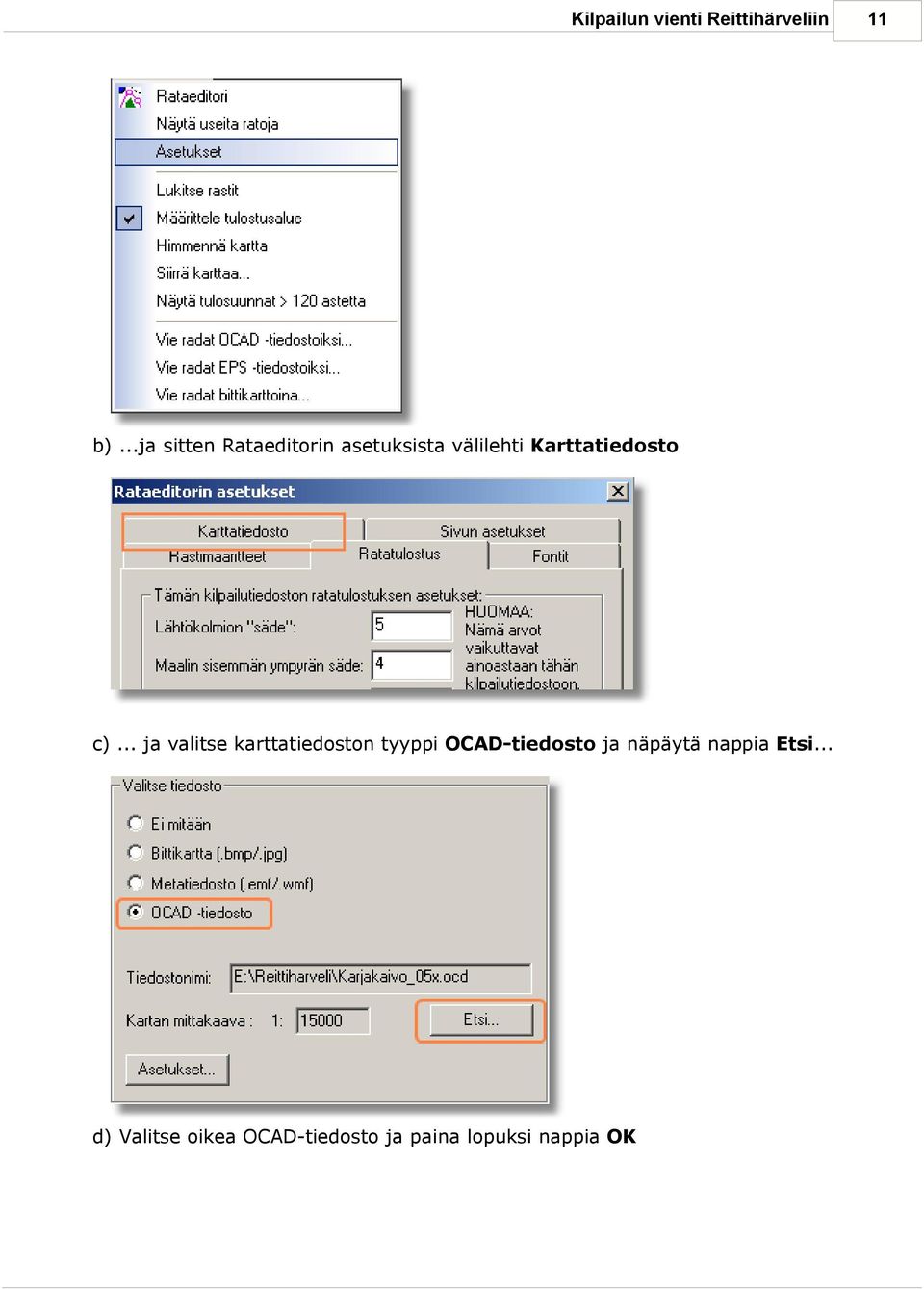

11 b)...ja sitten Rataeditorin asetuksista välilehti Karttatiedosto c)... ja valitse karttatiedoston tyyppi OCAD-tiedosto ja näpäytä nappia Etsi... d) Valitse oikea OCAD-tiedosto ja paina lopuksi nappia OK 11

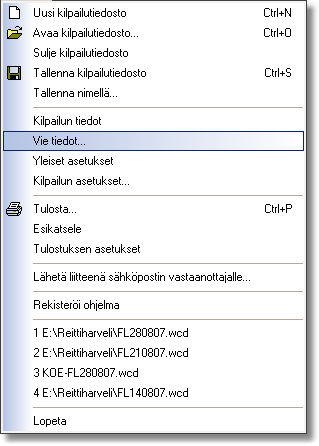

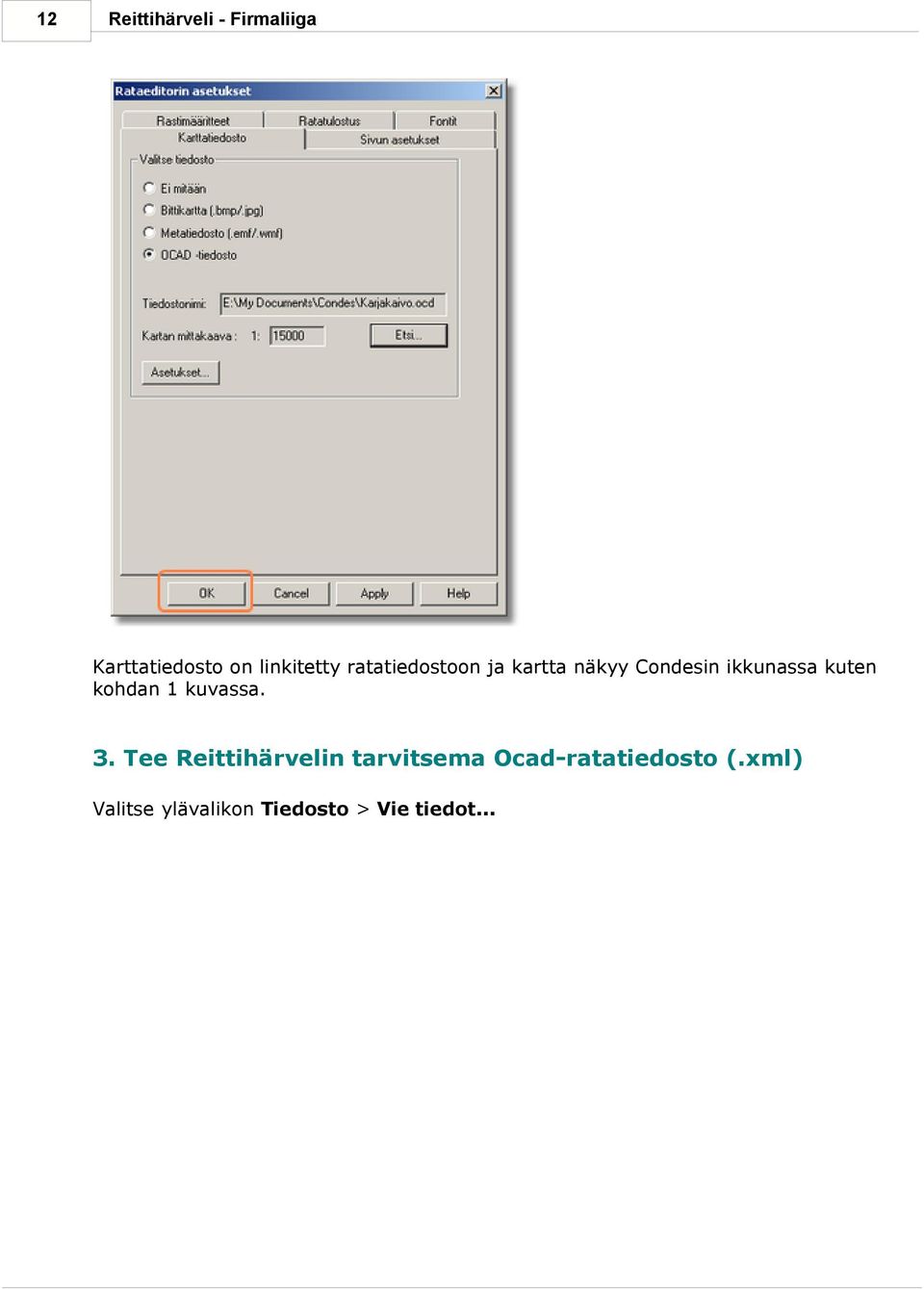

12 12 Reittihärveli - Firmaliiga Karttatiedosto on linkitetty ratatiedostoon ja kartta näkyy Condesin ikkunassa kuten kohdan 1 kuvassa. 3. Tee Reittihärvelin tarvitsema Ocad-ratatiedosto (.xml) Valitse ylävalikon Tiedosto > Vie tiedot...

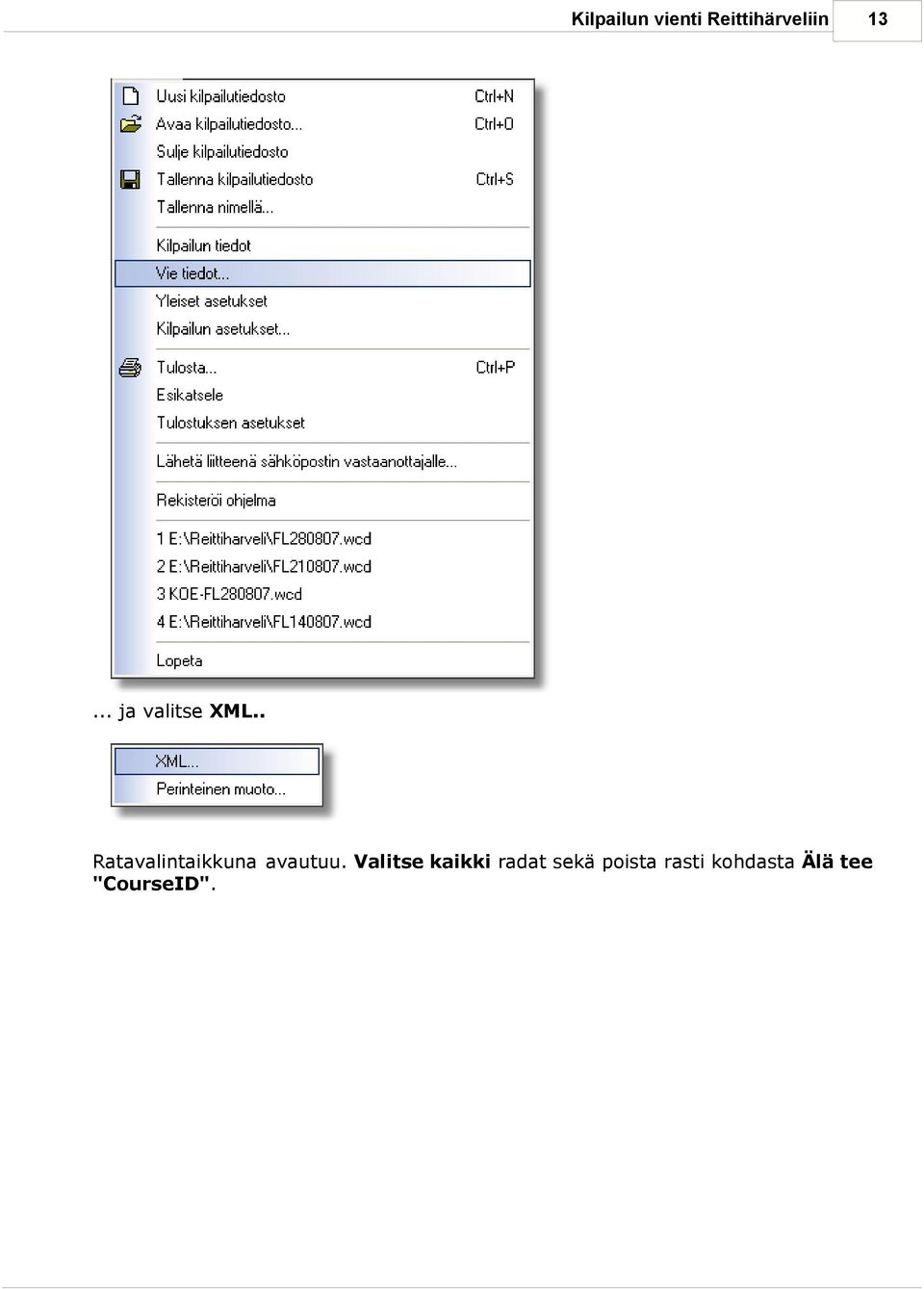

13 13... ja valitse XML.. Ratavalintaikkuna avautuu. Valitse kaikki radat sekä poista rasti kohdasta Älä tee "CourseID".

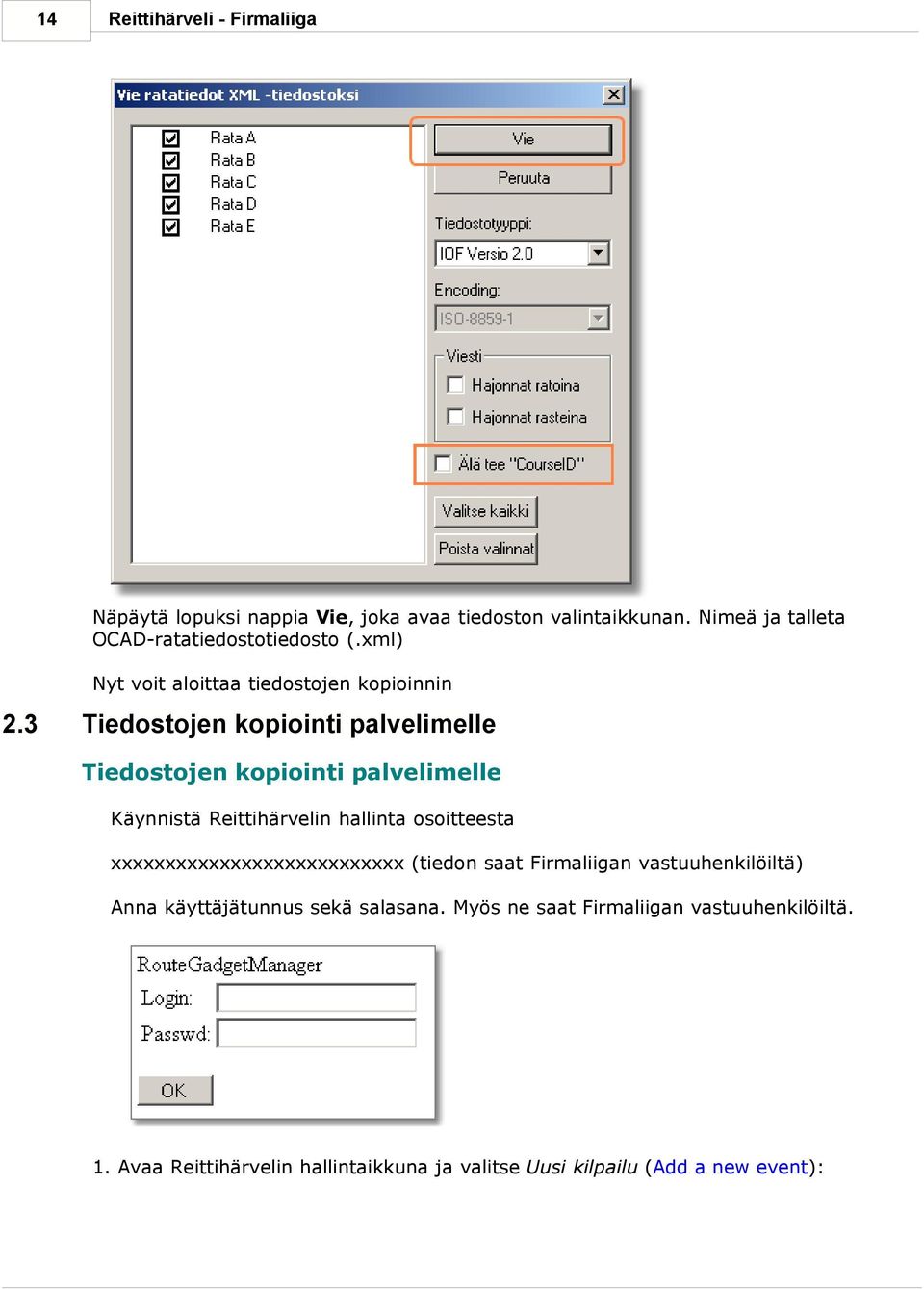

14 14 Reittihärveli - Firmaliiga Näpäytä lopuksi nappia Vie, joka avaa tiedoston valintaikkunan. Nimeä ja talleta OCAD-ratatiedostotiedosto (.xml) Nyt voit aloittaa tiedostojen kopioinnin 2.3 Tiedostojen kopiointi palvelimelle Tiedostojen kopiointi palvelimelle Käynnistä Reittihärvelin hallinta osoitteesta xxxxxxxxxxxxxxxxxxxxxxxxxxx (tiedon saat Firmaliigan vastuuhenkilöiltä) Anna käyttäjätunnus sekä salasana. Myös ne saat Firmaliigan vastuuhenkilöiltä. 1. Avaa Reittihärvelin hallintaikkuna ja valitse Uusi kilpailu (Add a new event):

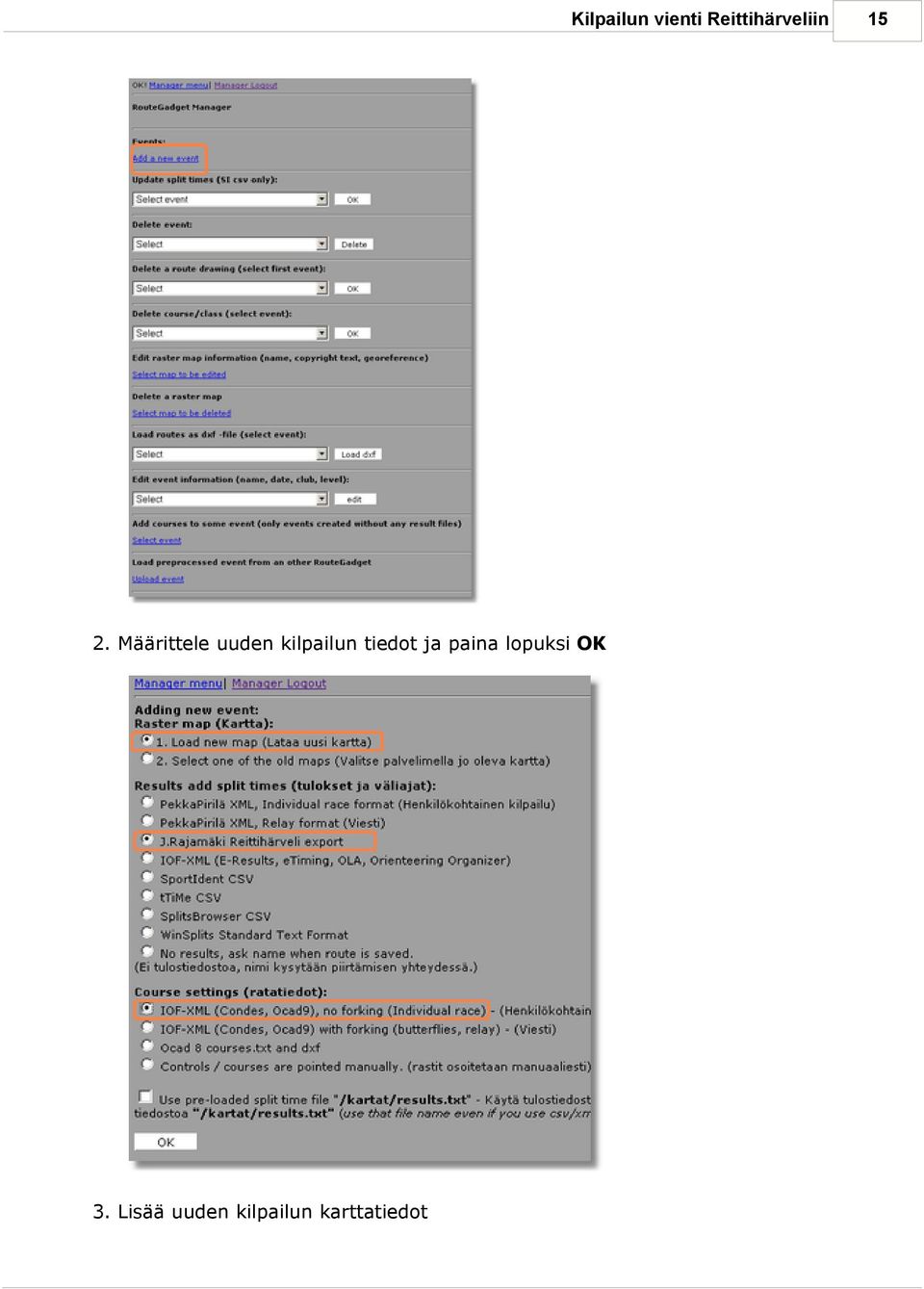

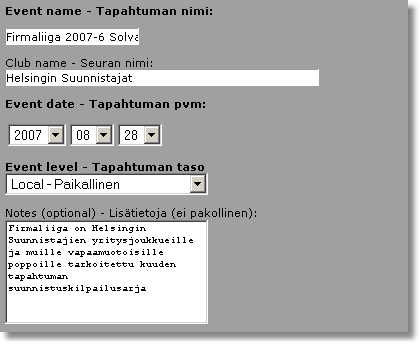

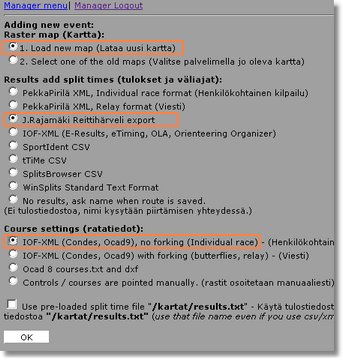

15 2. Määrittele uuden kilpailun tiedot ja paina lopuksi OK 3. Lisää uuden kilpailun karttatiedot 15

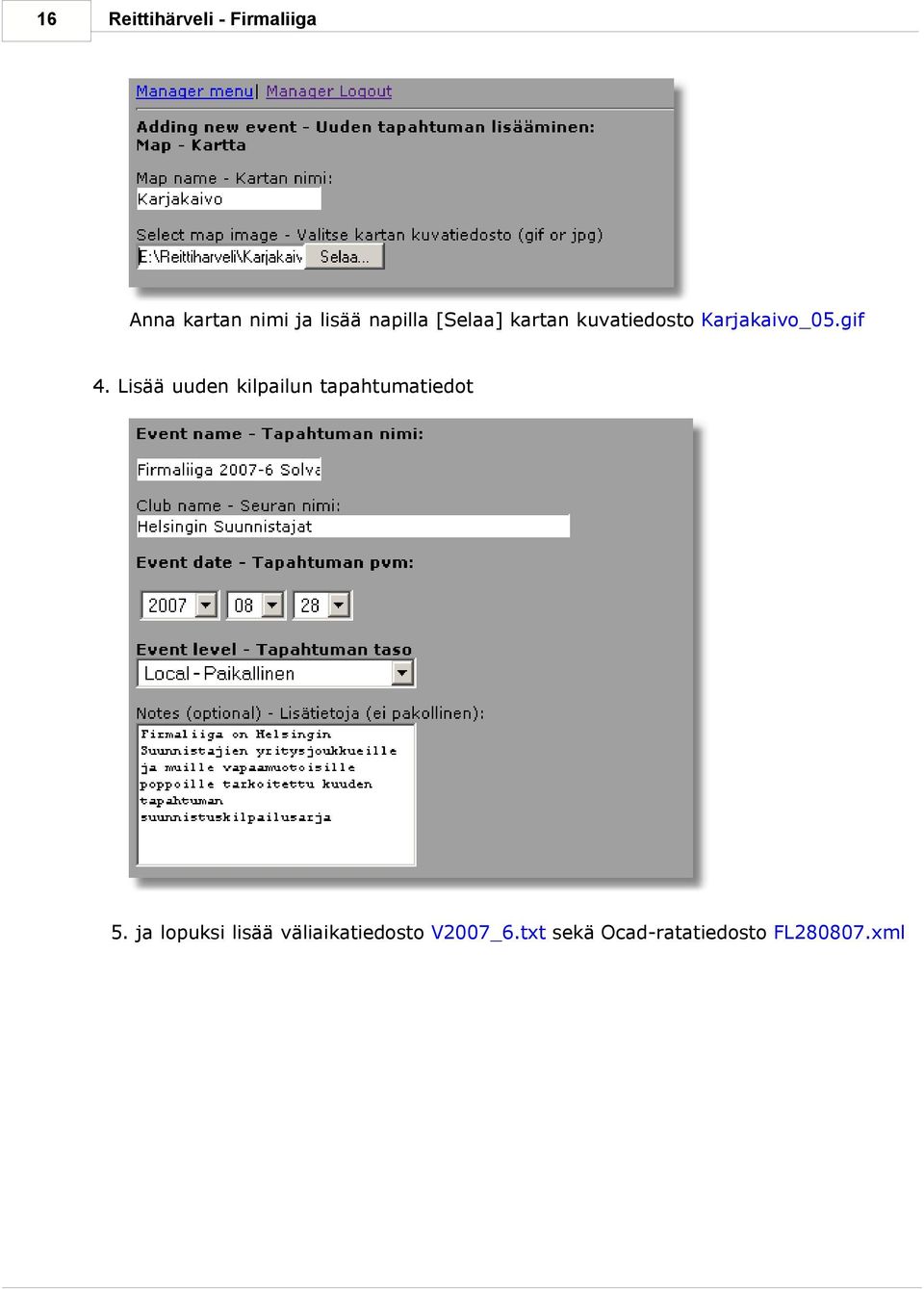

16 16 Reittihärveli - Firmaliiga Anna kartan nimi ja lisää napilla [Selaa] kartan kuvatiedosto Karjakaivo_05.gif 4. Lisää uuden kilpailun tapahtumatiedot 5. ja lopuksi lisää väliaikatiedosto V2007_6.txt sekä Ocad-ratatiedosto FL xml

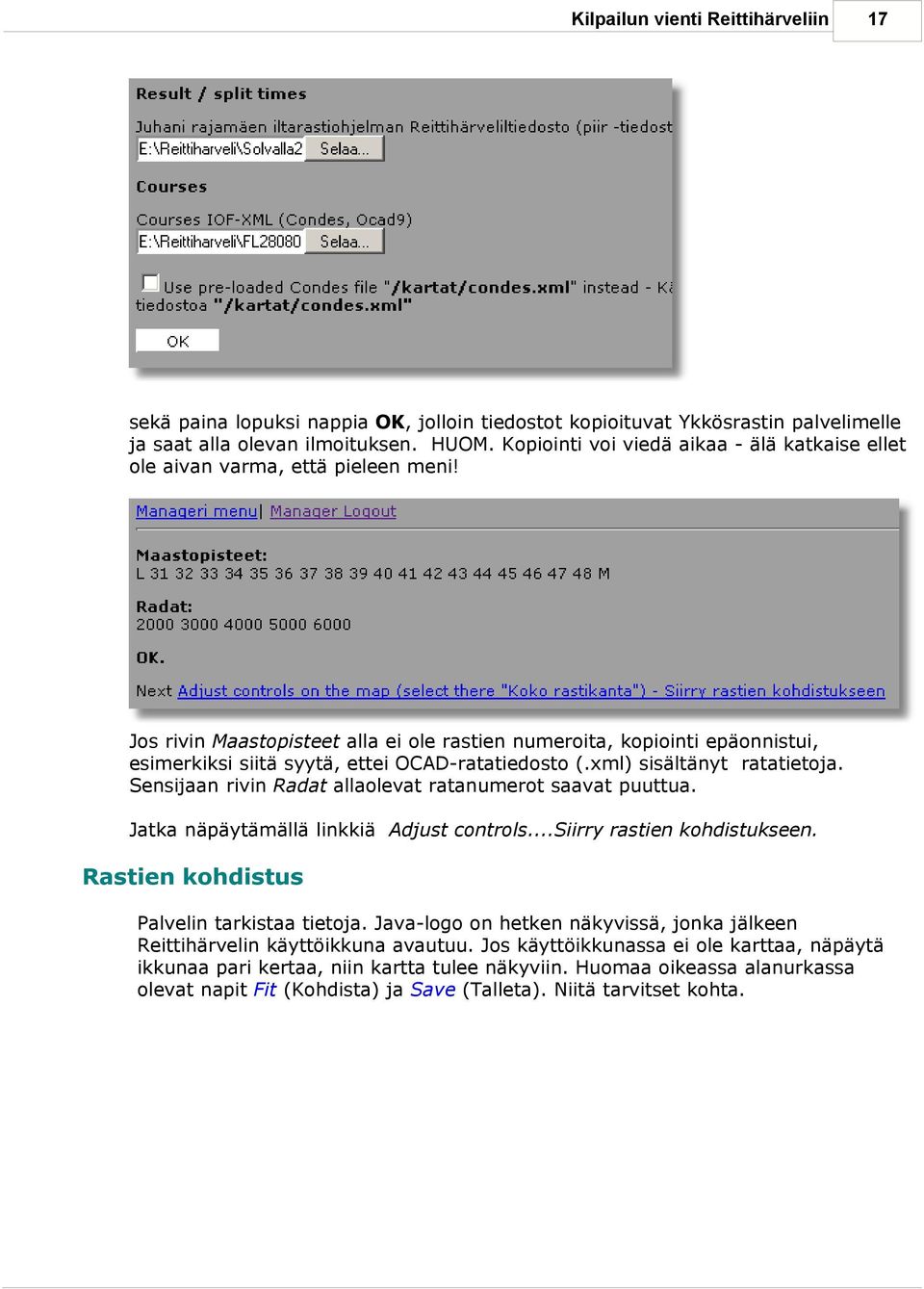

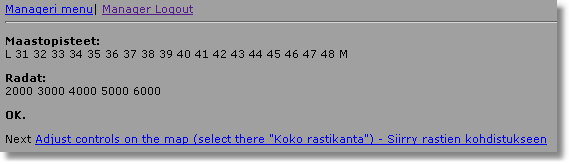

17 17 sekä paina lopuksi nappia OK, jolloin tiedostot kopioituvat Ykkösrastin palvelimelle ja saat alla olevan ilmoituksen. HUOM. Kopiointi voi viedä aikaa - älä katkaise ellet ole aivan varma, että pieleen meni! Jos rivin Maastopisteet alla ei ole rastien numeroita, kopiointi epäonnistui, esimerkiksi siitä syytä, ettei OCAD-ratatiedosto (.xml) sisältänyt ratatietoja. Sensijaan rivin Radat allaolevat ratanumerot saavat puuttua. Jatka näpäytämällä linkkiä Adjust controls...siirry rastien kohdistukseen. Rastien kohdistus Palvelin tarkistaa tietoja. Java-logo on hetken näkyvissä, jonka jälkeen Reittihärvelin käyttöikkuna avautuu. Jos käyttöikkunassa ei ole karttaa, näpäytä ikkunaa pari kertaa, niin kartta tulee näkyviin. Huomaa oikeassa alanurkassa olevat napit Fit (Kohdista) ja Save (Talleta). Niitä tarvitset kohta.

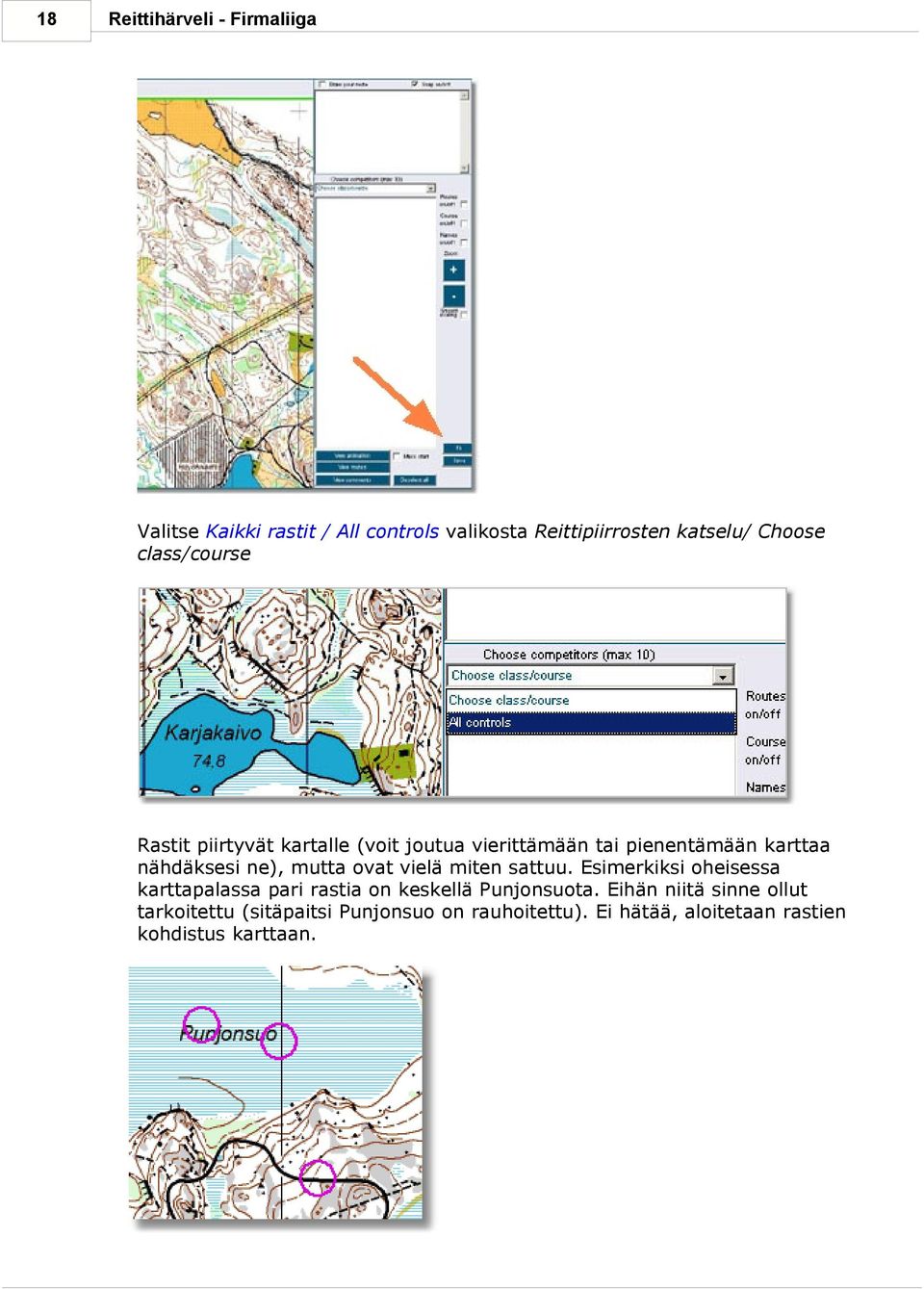

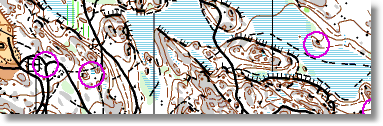

18 18 Reittihärveli - Firmaliiga Valitse Kaikki rastit / All controls valikosta Reittipiirrosten katselu/ Choose class/course Rastit piirtyvät kartalle (voit joutua vierittämään tai pienentämään karttaa nähdäksesi ne), mutta ovat vielä miten sattuu. Esimerkiksi oheisessa karttapalassa pari rastia on keskellä Punjonsuota. Eihän niitä sinne ollut tarkoitettu (sitäpaitsi Punjonsuo on rauhoitettu). Ei hätää, aloitetaan rastien kohdistus karttaan.

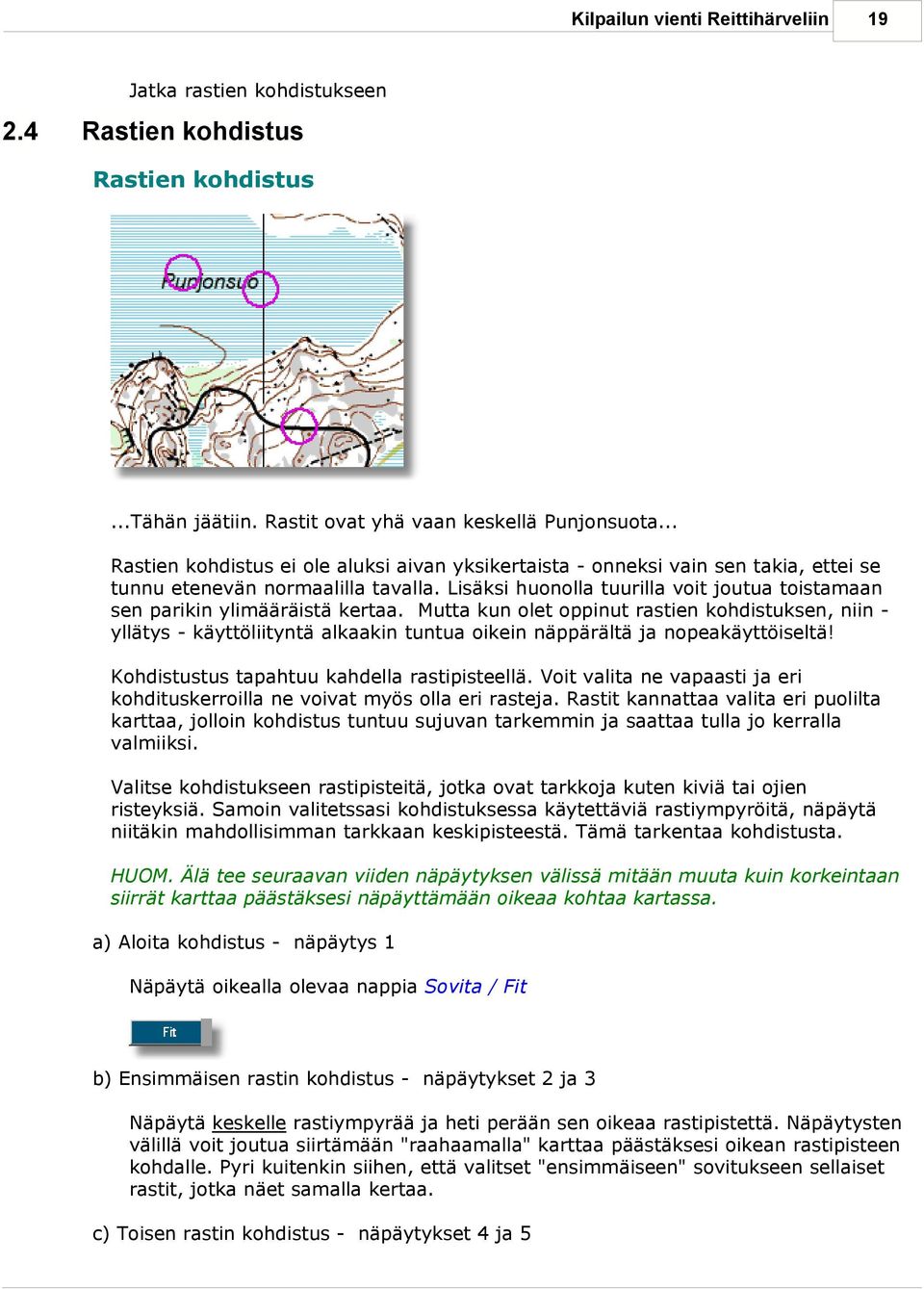

19 19 Jatka rastien kohdistukseen 2.4 Rastien kohdistus Rastien kohdistus...tähän jäätiin. Rastit ovat yhä vaan keskellä Punjonsuota... Rastien kohdistus ei ole aluksi aivan yksikertaista - onneksi vain sen takia, ettei se tunnu etenevän normaalilla tavalla. Lisäksi huonolla tuurilla voit joutua toistamaan sen parikin ylimääräistä kertaa. Mutta kun olet oppinut rastien kohdistuksen, niin yllätys - käyttöliityntä alkaakin tuntua oikein näppärältä ja nopeakäyttöiseltä! Kohdistustus tapahtuu kahdella rastipisteellä. Voit valita ne vapaasti ja eri kohdituskerroilla ne voivat myös olla eri rasteja. Rastit kannattaa valita eri puolilta karttaa, jolloin kohdistus tuntuu sujuvan tarkemmin ja saattaa tulla jo kerralla valmiiksi. Valitse kohdistukseen rastipisteitä, jotka ovat tarkkoja kuten kiviä tai ojien risteyksiä. Samoin valitetssasi kohdistuksessa käytettäviä rastiympyröitä, näpäytä niitäkin mahdollisimman tarkkaan keskipisteestä. Tämä tarkentaa kohdistusta. HUOM. Älä tee seuraavan viiden näpäytyksen välissä mitään muuta kuin korkeintaan siirrät karttaa päästäksesi näpäyttämään oikeaa kohtaa kartassa. a) Aloita kohdistus - näpäytys 1 Näpäytä oikealla olevaa nappia Sovita / Fit b) Ensimmäisen rastin kohdistus - näpäytykset 2 ja 3 Näpäytä keskelle rastiympyrää ja heti perään sen oikeaa rastipistettä. Näpäytysten välillä voit joutua siirtämään "raahaamalla" karttaa päästäksesi oikean rastipisteen kohdalle. Pyri kuitenkin siihen, että valitset "ensimmäiseen" sovitukseen sellaiset rastit, jotka näet samalla kertaa. c) Toisen rastin kohdistus - näpäytykset 4 ja 5

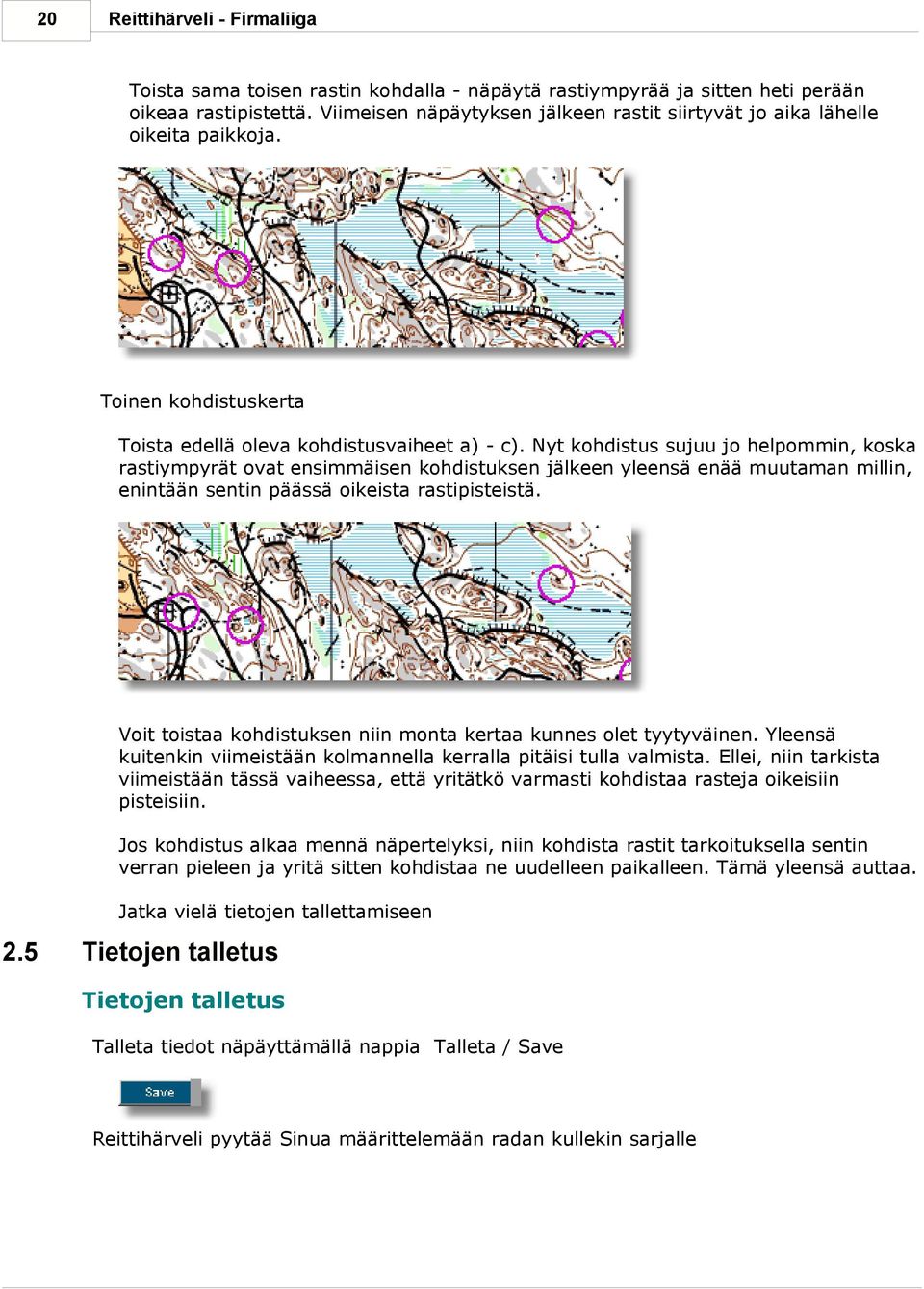

20 20 Reittihärveli - Firmaliiga Toista sama toisen rastin kohdalla - näpäytä rastiympyrää ja sitten heti perään oikeaa rastipistettä. Viimeisen näpäytyksen jälkeen rastit siirtyvät jo aika lähelle oikeita paikkoja. Toinen kohdistuskerta Toista edellä oleva kohdistusvaiheet a) - c). Nyt kohdistus sujuu jo helpommin, koska rastiympyrät ovat ensimmäisen kohdistuksen jälkeen yleensä enää muutaman millin, enintään sentin päässä oikeista rastipisteistä. Voit toistaa kohdistuksen niin monta kertaa kunnes olet tyytyväinen. Yleensä kuitenkin viimeistään kolmannella kerralla pitäisi tulla valmista. Ellei, niin tarkista viimeistään tässä vaiheessa, että yritätkö varmasti kohdistaa rasteja oikeisiin pisteisiin. Jos kohdistus alkaa mennä näpertelyksi, niin kohdista rastit tarkoituksella sentin verran pieleen ja yritä sitten kohdistaa ne uudelleen paikalleen. Tämä yleensä auttaa. Jatka vielä tietojen tallettamiseen 2.5 Tietojen talletus Tietojen talletus Talleta tiedot näpäyttämällä nappia Talleta / Save Reittihärveli pyytää Sinua määrittelemään radan kullekin sarjalle

21 21 Firmaliigan osalta määrittely käy siten, että Firmaliigan jokaiselle lohkolle määritellään sen tunnuskirjaimen mukainen rata. Valikon merkinnät voivat vaihdella sen mukaan, miten radat on nimetty. Olennaista on, että kirjaimet vastaavat toisiaan. Paina määrittelyn jälkeen nappia OK. Jos kaikki on mennyt oikein, saat ilmoituksen Sulje Reittihärvelin hallinta linkista Manager Logout. Reittihärveli on nyt piirtämisvalmis. Tarkista silti, että kopiointi ja kohdistus ovat varmasti onnistuneet ja kaikki on muutenkin kunnossa. Jatka Reittihärvelin piirtämisvalmiuden tarkistukseen

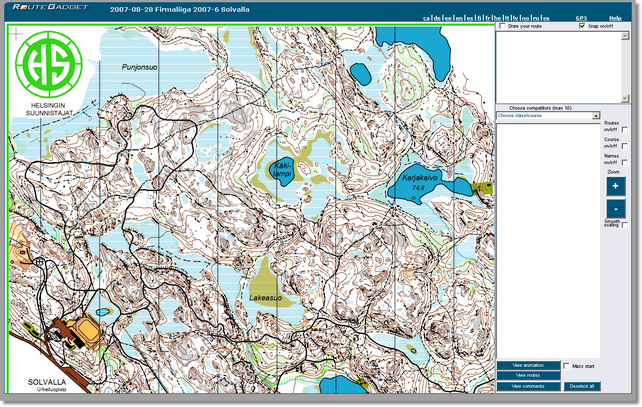

22 Reittihärveli - Firmaliiga Piirtämisvalmiuden tarkistus Piirtämisvalmiuden tarkistus Käynnistä Reittihärvelin ratapiirtäminen osoitteesta Reittihärvelin piirtämisikkuna avautuu Tarkista, että vasemmassa ylänurkassa on kilpailun oikea nimi Oikeasta ylänurkasta voit halutessasi vaihtaa Reittihärvelin kielen. Valittavissasi on 13 kieltä katalaanista ruotsinkieleen Valitse kieleksi suomi näpäyttämällä tavua fi

23 23 Avaa valikko Reittipiirrosten katselu/ Choose class/course. Kaikkien sarjojen perässä on merkintä 0, mikä osoittaa, ettei kukaan ole vielä piirtänyt omaa reittiään. Näinhän pitää tässä vaiheessa ollakin. Valitse vaikka Blohko, jolloin rata B tulee näkyviin. Katso, että rata ja kartta näkyvät hyvin ja rastit ovat varmasti kohdallaan. Kokeile vielä kartan katselumittakaavan vaihtoa vasemmalla olevilla PLUS ja MIINUS -napeilla Jos kaikki näyttää olevan kunnossa, ei muuta kuin odottelemaan ensimmäisiä reittipiirroksia.
