1 Kuntorastikoulutus Ratasuunnittelu OCAD -ohjelman avulla SSL kuntosuunnistus Kuntorastikoulutus

2 Ocad Sveitsiläinen ohjelma Saapui Suomeen 90-luvun alkupuolella Seutukunnan ensimmäiset Ocad-kartat 1993, ohjelmana Ocad 4 Nykyään käytännössä kaikki Suomessa tehtävät suunnistuskartat piirretään Ocad-ohjelmalla Uusin versio Ocad 9 Ohjelmalla tehty myös opaskarttoja Ratasuunnitteluosio tuli mukaan Ocad 8 versioon Ladattavissa ilmainen demo ohjelma Ocad 9:stä (karttaa ei voi tallentaa, ratasuunnittelussa tallennettavissa 5 rataa ja 50 kohdetta) sekä täysversio Ocad 6:sta SSL kuntosuunnistus Kuntorastikoulutus

opaskarttoja Ratasuunnitteluosio tuli mukaan Ocad 8 versioon Ladattavissa ilmainen demo ohjelma Ocad 9:stä (karttaa ei voi tallentaa,

3 Mitä Ocad:llä tehdään Ohjelma jakautuu kahteen osaan: kartan piirto ja ratasuunnittelu Ratasuunnitteluosassa tehdään: Rastipisteet määritteineen, lähtö, maali, viitoitukset yms. Kielletyt alueet Tapahtumatiedot Rastipisteet radoiksi Sarjat Yhdistetään radat sarjoihin Tulostetaan radat ja rastinmääritteet SSL kuntosuunnistus Kuntorastikoulutus

yms. Kielletyt alueet Tapahtumatiedot Rastipisteet radoiksi Sarjat Yhdistetään radat

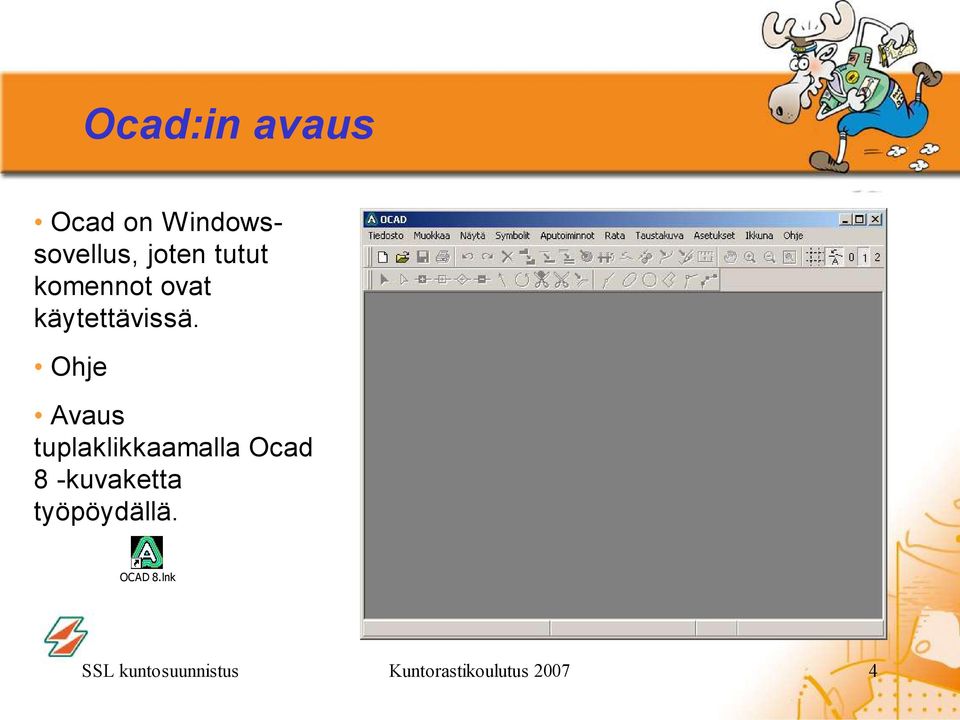

4 Ocad:in avaus Ocad on Windowssovellus, joten tutut komennot ovat käytettävissä. Ohje Avaus tuplaklikkaamalla Ocad 8 -kuvaketta työpöydällä. OCAD 8.lnk SSL kuntosuunnistus Kuntorastikoulutus

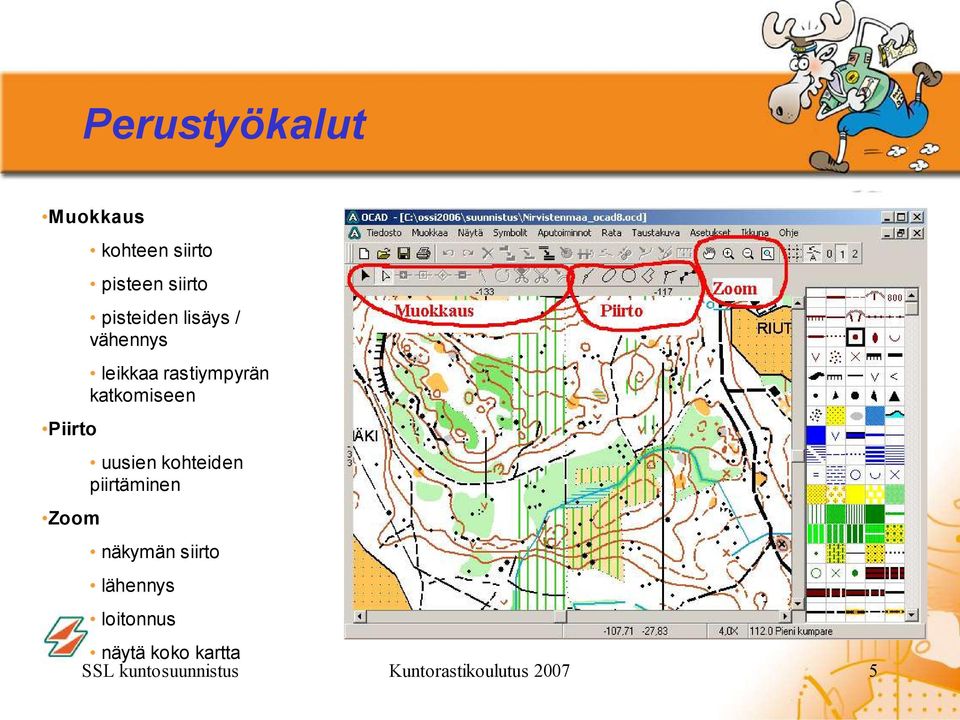

5 Perustyökalut Muokkaus Piirto Zoom kohteen siirto pisteen siirto pisteiden lisäys / vähennys leikkaa rastiympyrän katkomiseen uusien kohteiden piirtäminen näkymän siirto lähennys loitonnus näytä koko kartta SSL kuntosuunnistus Kuntorastikoulutus

katkomiseen uusien kohteiden piirtäminen näkymän siirto

6 Ratasuunnittelun aloittaminen Ratasuunnittelu aloitetaan valitsemalla OCAD -valikosta Tiedosto -> Uusi. Avautuvasta Uusi kartta ikkunasta valitaan Suunnistuksen ratojen suunnittelu Koska OCAD käyttää ratasuunnittelussa taustakuvana olemassa olevia karttoja, tulee ratasuunnitteluprojektin mittakaavan olla sama kuin taustakartan. Yleensä kartat piirretään 1: mittakaavaan, jolloin valitaan käytettäväksi symbolikirjastoksi: Ratasuunnittelu ocd SSL kuntosuunnistus Kuntorastikoulutus

taustakuvana olemassa olevia karttoja, tulee ratasuunnitteluprojektin mittakaavan olla sama kuin taustakartan.

7 Ratasuunnittelu / mittakaava Tarkista uuden tiedoston asetukset Rata- ja karttatiedostossa on oltava sama karttamittakaava! Ocad -ratatiedostossa oletuksena on 1:10 000, kun taas useimmat kartat on piirretty mittakaavaan 1: Jos valittavana ei ole ratasuunnittelu ocd vaihtoehtoa on suotavaa tehdä se itse. Ratasuunnittelutilassa kartan mitta-kaavaksi asetetaan 1: Ja tiedosto tallennetaan OCADin Symbol hakemistoon edellä mainitun nimisenä. Jatkossa, kun aloitetaan uusi ratasuunnittelu, on tuo vaihtoehto käytettävissä. SSL kuntosuunnistus Kuntorastikoulutus

Jos valittavana ei ole ratasuunnittelu 15 000.ocd vaihtoehtoa on suotavaa tehdä se itse.

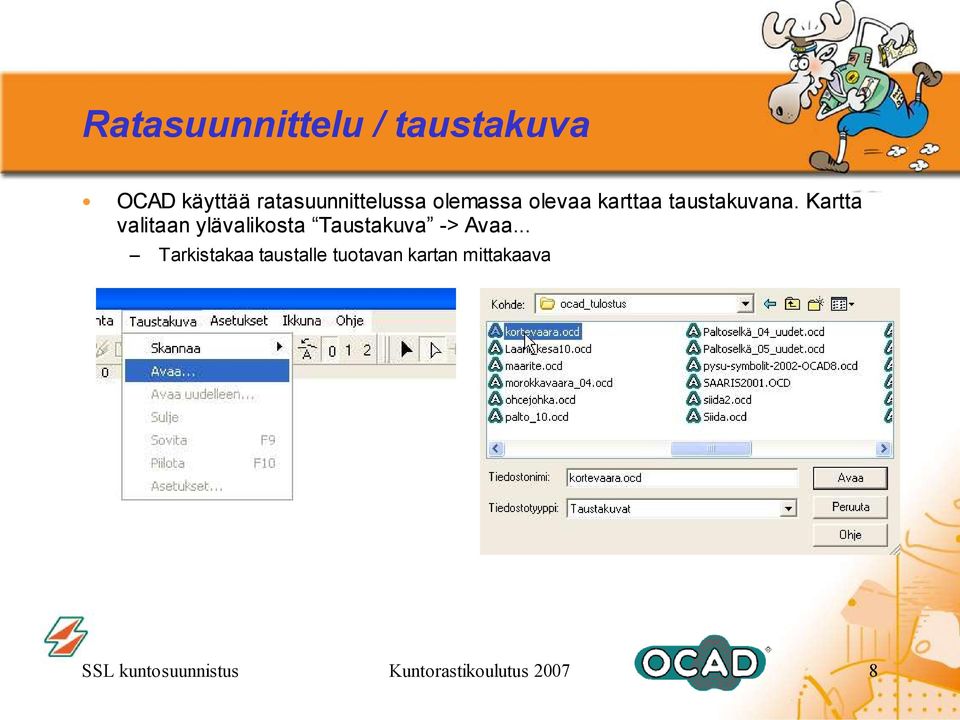

8 Ratasuunnittelu / taustakuva OCAD käyttää ratasuunnittelussa olemassa olevaa karttaa taustakuvana. Kartta valitaan ylävalikosta Taustakuva -> Avaa... Tarkistakaa taustalle tuotavan kartan mittakaava SSL kuntosuunnistus Kuntorastikoulutus

Kartta valitaan ylävalikosta Taustakuva -> Avaa.

9 Ratasuunnittelu / symbolit Symbolikirjasto poikkeaa hieman kartan piirtotilasta Ratasuunnittelussa käytetään purplella merkittyjä symboleita Ratasuunnittelukohteiden lisääminen tapahtuu kuten OCADissa yleensä Ensimmäiseksi lisäät lähdön, rastipisteet ja maalin. Tämän jälkeen lisäät viitoituksen viimeiseltä rastilta maaliin sekä myöskin muut viitoitukset. Voit lisätä rastimääritteet, jotka tulostetaan yhdessä radan kanssa. Voit lisätä radan nimen (radan nimen ja/tai sarjojen nimet). Viestiratojen kohdalla lisäät kilpailunumerot. Lopuksi lisäät muut kohteet, kuten kilpailun nimen, kielletyt alueet, ensiapupisteet, juomapisteet ja kartan korjaukset. SSL kuntosuunnistus Kuntorastikoulutus

Tämän jälkeen lisäät viitoituksen viimeiseltä rastilta maaliin sekä myöskin muut viitoitukset. Voit lisätä rastimääritteet, jotka tulostetaan yhdessä radan kanssa.

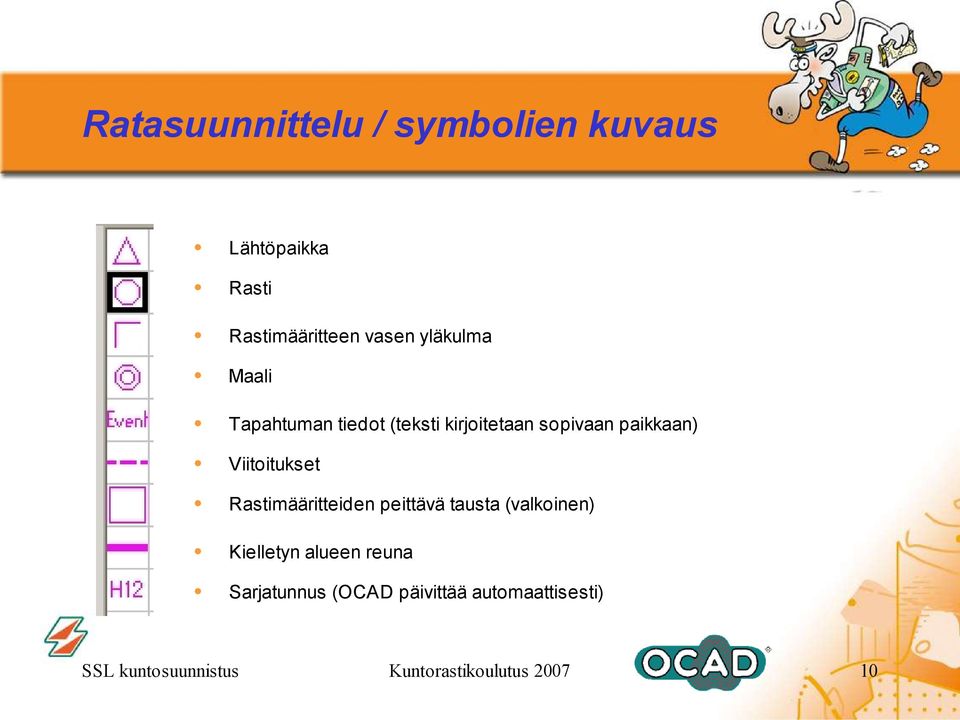

10 Ratasuunnittelu / symbolien kuvaus Lähtöpaikka Rasti Rastimääritteen vasen yläkulma Maali Tapahtuman tiedot (teksti kirjoitetaan sopivaan paikkaan) Viitoitukset Rastimääritteiden peittävä tausta (valkoinen) Kielletyn alueen reuna Sarjatunnus (OCAD päivittää automaattisesti) SSL kuntosuunnistus Kuntorastikoulutus

Viitoitukset Rastimääritteiden peittävä tausta (valkoinen) Kielletyn alueen

11 Ratasuunnittelu / kohteiden määrittely Lähtöpaikkoja voi olla useita Jokaiselle lähdölle oma tunnus Maaleja voi olla myös useita Jokaiselle maalille oma tunnus Rastille annetaan rastin koodi Samaa koodia ei voi käyttää useammalla rastilla Leimasimen koodi voi olla eri SSL kuntosuunnistus Kuntorastikoulutus

maalille oma tunnus Rastille annetaan rastin koodi Samaa koodia ei voi käyttää

12 Ratasuunnittelu / kohteiden näkyminen Kohteiden lisäystilassa Esikatselutilassa SSL kuntosuunnistus Kuntorastikoulutus

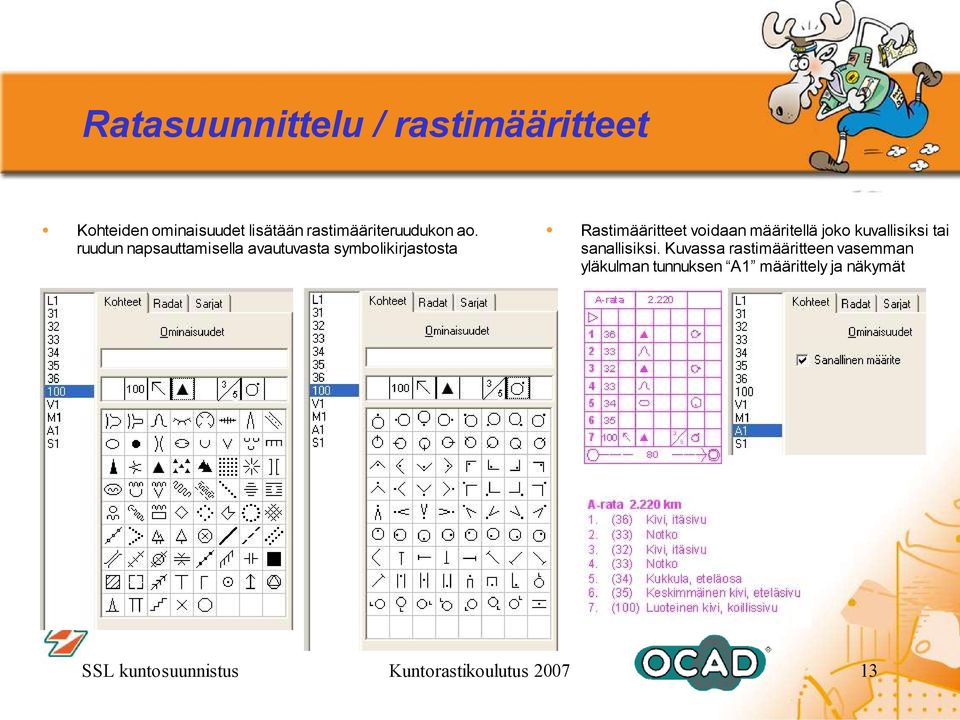

13 Ratasuunnittelu / rastimääritteet Kohteiden ominaisuudet lisätään rastimääriteruudukon ao. ruudun napsauttamisella avautuvasta symbolikirjastosta Rastimääritteet voidaan määritellä joko kuvallisiksi tai sanallisiksi. Kuvassa rastimääritteen vasemman yläkulman tunnuksen A1 määrittely ja näkymät SSL kuntosuunnistus Kuntorastikoulutus

ruudun napsauttamisella avautuvasta symbolikirjastosta Rastimääritteet voidaan

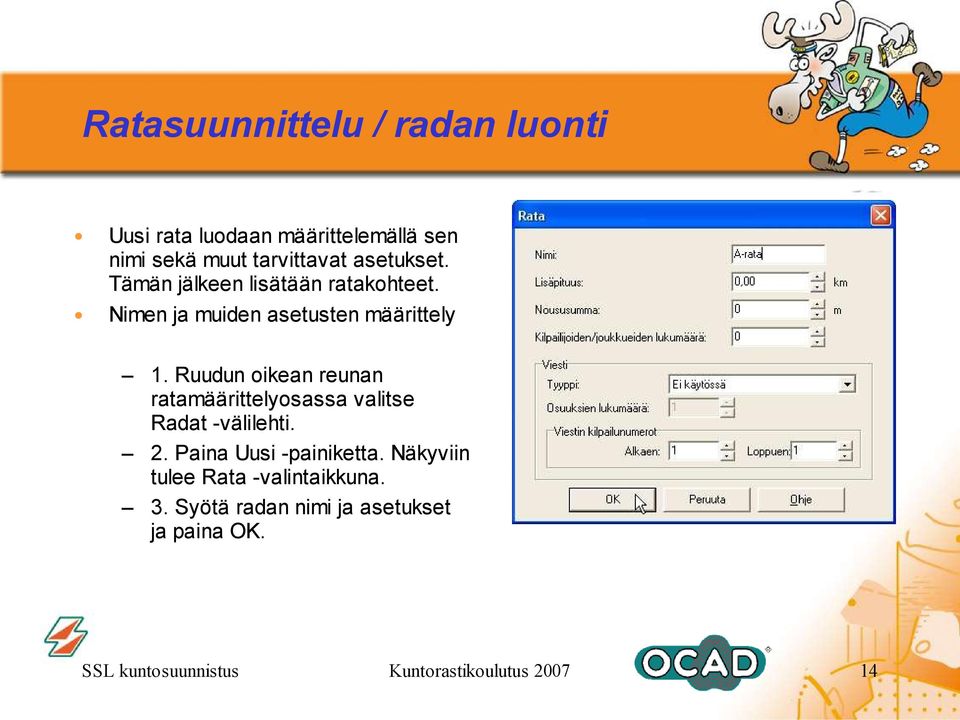

14 Ratasuunnittelu / radan luonti Uusi rata luodaan määrittelemällä sen nimi sekä muut tarvittavat asetukset. Tämän jälkeen lisätään ratakohteet. Nimen ja muiden asetusten määrittely 1. Ruudun oikean reunan ratamäärittelyosassa valitse Radat -välilehti. 2. Paina Uusi -painiketta. Näkyviin tulee Rata -valintaikkuna. 3. Syötä radan nimi ja asetukset ja paina OK. SSL kuntosuunnistus Kuntorastikoulutus

Ruudun oikean reunan ratamäärittelyosassa valitse Radat -välilehti. 2. Paina Uusi -painiketta.

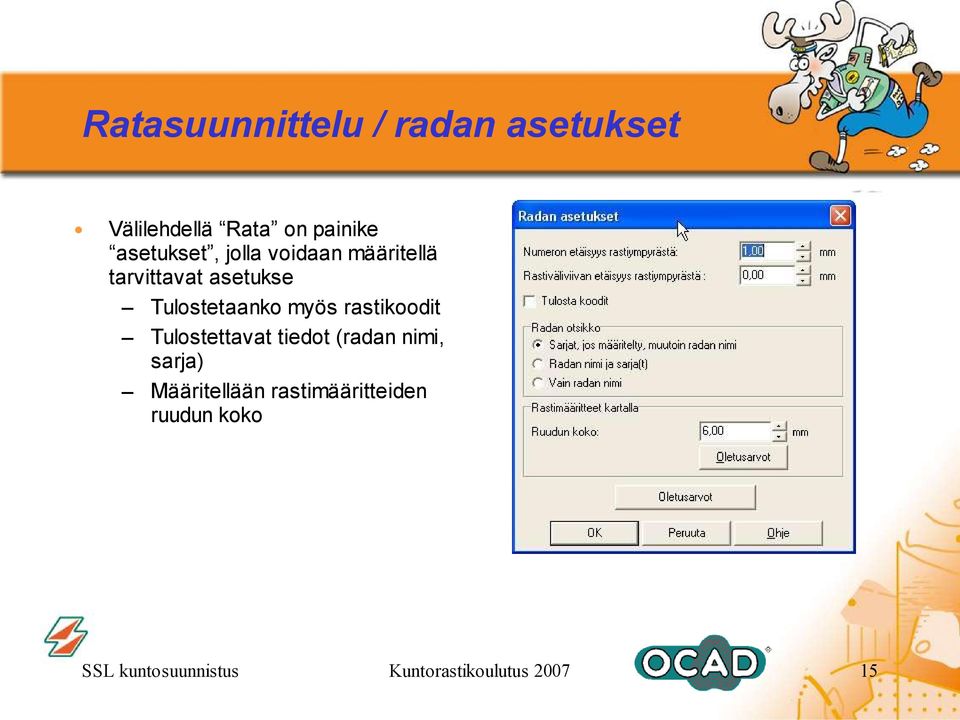

15 Ratasuunnittelu / radan asetukset Välilehdellä Rata on painike asetukset, jolla voidaan määritellä tarvittavat asetukse Tulostetaanko myös rastikoodit Tulostettavat tiedot (radan nimi, sarja) Määritellään rastimääritteiden ruudun koko SSL kuntosuunnistus Kuntorastikoulutus

myös rastikoodit Tulostettavat tiedot (radan nimi, sarja) Määritellään

16 Ratasuunnittelu / ratakohteet Ratakohteet luodaan etukäteen Lisää lähtö, rastit, viitoitus maaliin ja maali. Lisätäksesi kohteen, kaksoisnäpäytä sitä ratamäärittelyosan kohdeluettelossa tai kaksoisnäpäytä kohdetta kartalla. Kun olet lisännyt kohteen, radan pituus lasketaan ja näytetään rastimääriteosassa. SSL kuntosuunnistus Kuntorastikoulutus

Lisätäksesi kohteen, kaksoisnäpäytä sitä ratamäärittelyosan kohdeluettelossa tai

17 Ratasuunnittelu / radan muokkaus Radan rastiluettelossa on vaakasuuntainen pieni viiva, lisäysviiva, johon kohtaan uusi kohde lisätään. Jos painat poista -painiketta, viivan yläpuolella oleva kohde poistetaan. Esikatselupainikkeella saat radan tulostettavan näköisenä näytölle Rastinumerot (ja mahdolliset koodit) voi siirtää oikeille paikoilleen SSL kuntosuunnistus Kuntorastikoulutus

Jos painat poista -painiketta, viivan yläpuolella oleva kohde poistetaan.

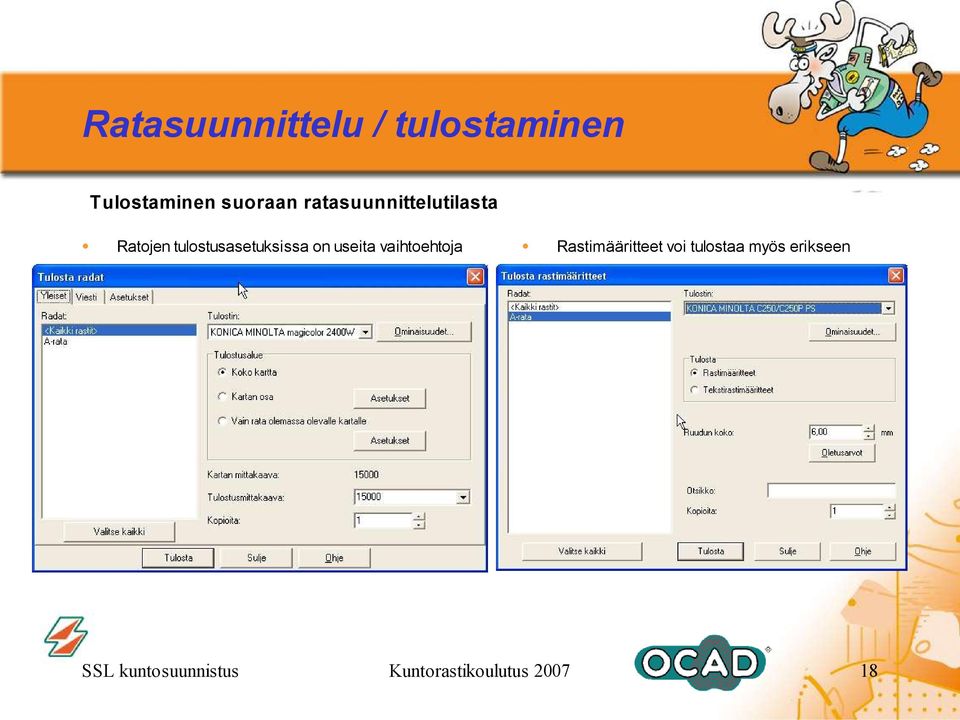

18 Ratasuunnittelu / tulostaminen Tulostaminen suoraan ratasuunnittelutilasta Ratojen tulostusasetuksissa on useita vaihtoehtoja Rastimääritteet voi tulostaa myös erikseen SSL kuntosuunnistus Kuntorastikoulutus

useita vaihtoehtoja Rastimääritteet voi tulostaa myös

19 Ratasuunnittelu / tiedoston vienti Radat voi tallentaa.ocd tiedostoksi, jolloin ne voidaan yhdistää olemassa olevaan karttaan tulostuspalvelua varten. Ratatiedostojen liittäminen karttatiedostoon antaa paremmat mahdollisuudet esim. tulostettavien värien järjestyksen määrittelemiselle. Toimenpide vaatii kuitenkin hieman pidemmälle menevää OCAD -osaamista. Tutustukaa OCADin ohjeisiin tai kääntykää asiantuntijan puoleen Lisätietoja OCADin käytöstä osoitteesta SSL kuntosuunnistus Kuntorastikoulutus

Ratatiedostojen liittäminen karttatiedostoon antaa paremmat mahdollisuudet esim. tulostettavien värien järjestyksen määrittelemiselle.

20 OCAD lisenssi ja hinnat OCAD License Terms 2) Lisenssi oikeuttaa OCADin asentamisen ja käyttämisen vain yhdessä koneessa. 3) Jos OCADia ei käytetä siinä koneessa, mihin se on asennettu, voidaan se poistaa ja asentaa toiselle koneelle. Yksi lisenssi oikeuttaa kuitenkin asentamisen vain yhdelle koneelle kerrallaan. 4) Pokkeuksena yllä olevaan sääntöön: Jos OCAD on asennettuna luokkahuoneistoon, voidaan se asentaa kaikkiin samassa luokassa oleviin koneisiin. 5) Ohjelman, avustustiedostojen ja ohjeiden kielikäännökset ja muokkaaminen ovat kiellettyjä. Lisätietoja OCADin käytöstä osoitteesta SSL kuntosuunnistus Kuntorastikoulutus

Yksi lisenssi oikeuttaa kuitenkin asentamisen vain yhdelle koneelle kerrallaan.

21 OCAD versiot ja hinnat Versiot ja hinnat 2) OCAD 9 Standard New license 374 Update from OCAD Update from any earlier version 310 3) OCAD 9 Professional New license 890 Update from OCAD 8 Profes. 632 Upgrade from OCAD 8 Standard 761 Upgrade from OCAD 9 Standard 568 Upgrade from any ealier version 826 4) OCAD 9 Professional Academic New license 503 Lisätilauksena seuralle 20% alennus hinnasta (alkaen toisesta lisenssistä). Ei koske aluejärjestöjä tai eri seurojen tilauksia. SSL kuntosuunnistus Kuntorastikoulutus
