1 Ratasuunnittelu OCAD 11 CS:n avulla Sisältö Ratasuunnittelun aloittaminen Mittakaava Taustakartta Symbolit Muokkaustyökalut Kohteiden määrittely Ratasymbolit Rastinmääritteet Radan luonti Radan asetukset Ratakohteiden lisääminen radalle Radan muokkaus 1(13)

Ratasuunnittelun aloittaminen Ratasuunnittelu aloitetaan valitsemalla OCAD:in valikosta Tiedosto -> Uusi Avautuvasta Uusi tiedosto -ikkunasta valitaan symbolitiedosto

Tallenna saamasi Kooveen ratasuunnittelusymbolit OCAD CS:n asennuskansion alla olevaan Symbolit-kansioon. Sieltä ne on helpointa ottaa käyttöön.

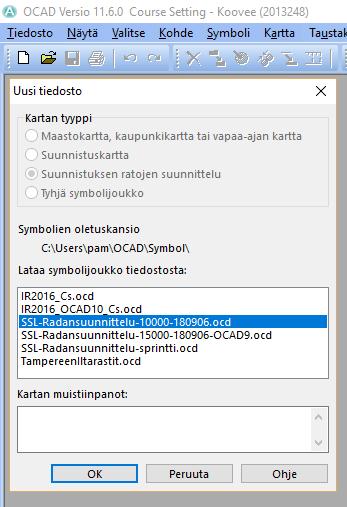

2 Ratasuunnittelun aloittaminen Ratasuunnittelu aloitetaan valitsemalla OCAD:in valikosta Tiedosto -> Uusi Avautuvasta Uusi tiedosto -ikkunasta valitaan symbolitiedosto kartan tulostusmittakaavan mukaan. Käyttämällä oikeita symbolitiedostoja vältytään ikäviltä yllätyksiltä mm. värimäärityksien ja symbolien kokojen suhteen. Tallenna saamasi Kooveen ratasuunnittelusymbolit OCAD CS:n asennuskansion alla olevaan Symbolit-kansioon. Sieltä ne on helpointa ottaa käyttöön. Tallenna uusi CS-projekti uudella nimellä esim. H Cs.ocd Tuo Cs lopussa kertoo ratasuunnitteluprojektista ja helpottaa jatkossa erottamaan kartta- ja ratatiedostot toisistaan. 2(13)

Mittakaava Tarkista uuden tiedoston asetukset Jotta ratamerkinnät olisivat oikean kokoiset ja ratojen pituudet tulisivat oikein mitattua, rata- ja

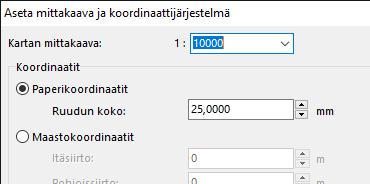

3 Mittakaava Tarkista uuden tiedoston asetukset Jotta ratamerkinnät olisivat oikean kokoiset ja ratojen pituudet tulisivat oikein mitattua, rata- ja karttatiedostossa on oltava sama karttamittakaava! Mikäli kartat tulostetaan suoraan ratasuunnittelutilasta, on tämä ensiarvoisen tärkeää. 3(13)

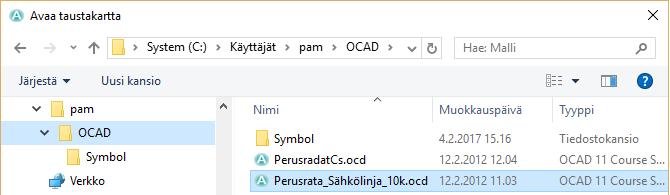

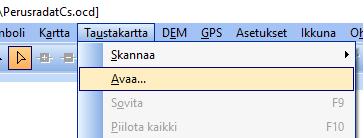

4 Taustakartta OCAD käyttää ratasuunnittelussa olemassa olevaa karttaa taustakuvana. Kartta valitaan ylävalikosta Taustakartta -> Avaa... Tarkista taustalle tuotavan kartan mittakaava 4(13)

Symbolit Ratasuunnittelussa käytetään violetilla merkittyjä symboleita Ratasuunnittelukohteiden lisääminen: 1. Lähtö, rastipisteet ja maali. 2.

5 Symbolit Ratasuunnittelussa käytetään violetilla merkittyjä symboleita Ratasuunnittelukohteiden lisääminen: 1. Lähtö, rastipisteet ja maali. 2. Viitoitus viimeiseltä rastilta maaliin sekä myöskin muut viitoitukset. 3. Voit lisätä rastinmääritteet, jotka tulostetaan yhdessä radan kanssa. 4. Voit lisätä radan nimen (radan nimen ja/tai sarjojen nimet). 5. Viestiratojen kohdalla lisäät kilpailunumerot. 6. Muut kohteet, kuten kilpailun nimi, kielletyt alueet, ensiapu- ja, juomapisteet. Kohteet lisätään valitsemalla ensin kuvan mukainen ratasymboli ja työkaluksi pistesymboleilla ja viivasymboleilla piirrä suora viiva. 5(13)

6 Muokkaustyökalut Poista Monista kohde Täytä tai tee reunaviiva Yhdistä Vaihda symboli (valitut kohteet) Mittaa Valitse ja muokkaa kohdetta Valitse kohde ja muokkaa kärkipistettä Leikkaa aukko Leikkaa Piirrä suora viiva Vieritä Lähennä Loitonna Näytä koko kartta Näytä ruudukko Tavallinen piste Poista piste Työkalut sijaitsevat OCAD:in piirtoalueen yläpuolella olevassa palkissa 6(13)

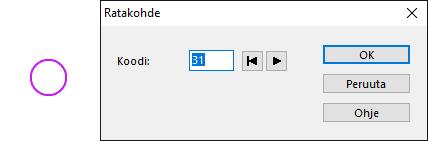

7 Kohteiden määrittely Lähtöpaikkoja voi olla useita Jokaiselle lähdölle oma tunnus + Maaleja voi olla myös useita Jokaiselle maalille oma tunnus + Rastille annetaan leimasimissa oleva koodi Samaa koodia ei voi käyttää useammalla rastilla + 7(13) [email protected]

8 Ratasymbolit Lähtö Rasti Viitoitus Rastireitin viitoitus Tukireitin viitoitus Maali Ylityskielto Ylitys / alitus Kielletty alue Kielletyn alueen reuna, yhtenäinen Kielletyn alueen reuna, katkoviiva Kielletty reitti Ensiapu Juomapaikka Rastinmääritteiden vasen yläreuna Radan nimi Vaarallinen alue Rastireitin ja tukiretin viitoituksen symbolit on lisätty alkuperäiseen Suunnistusliiton ratasymbolitiedostoon. Ne helpottavat RR- ja TR-ratojen piirtoa. 8(13) [email protected]

Rastinmääritteet Rastimääritteet voidaan määritellä + joko

Rastinmäärite lisätään valitsemalla rastiluettelosta rasti

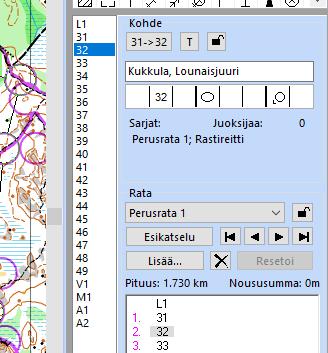

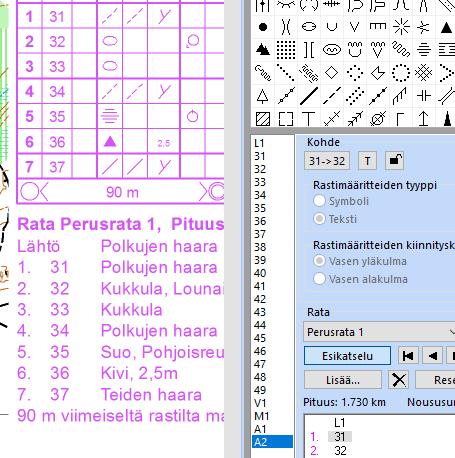

9 Rastinmääritteet Rastimääritteet voidaan määritellä + joko kuvallisiksi tai sanallisiksi. Kuvassa A1 on kuvallinen ja A2 sanallinen. Määritteet näkyvät radan esikatselutilassa (kuvassa). Rastinmäärite lisätään valitsemalla rastiluettelosta rasti ja klikkaamalla määriteruudukon ruutua. Tällöin avautuu symbolikirjasto kyseisen ruudun vaihtoehdoille. 9(13) [email protected]

Radan luonti Ratakohteiden luonnin jälkeen voidaan

Uusi rata lisätään valitsemalla Ratasuunnittelu

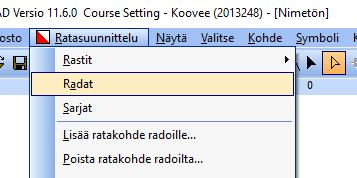

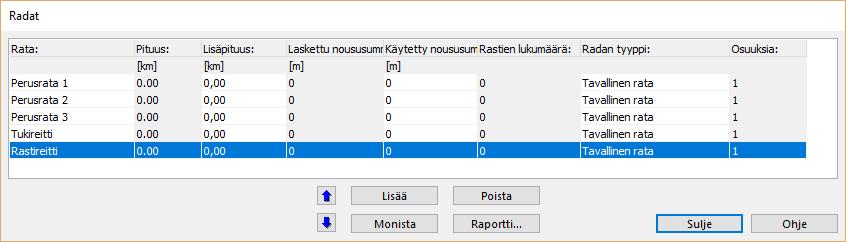

10 Radan luonti Ratakohteiden luonnin jälkeen voidaan luoda rata, johon rastit, lähtö sekä maali lisätään. Uusi rata lisätään valitsemalla Ratasuunnittelu Radat - ja painetaan Lisää nappia. Radalle annetaan nimi. Oletuksena rata on Tavallinen rata. Kaikki radat kannattaa määritellä samalla kertaa. 10(13) [email protected]

Radan asetukset Valitsemalla Ratasuunnittelu asetukset löytyy ikkuna, jonka kautta voidaan määritellä tarvittavat asetukset: Tulostettavat tiedot

11 Radan asetukset Valitsemalla Ratasuunnittelu asetukset löytyy ikkuna, jonka kautta voidaan määritellä tarvittavat asetukset: Tulostettavat tiedot (radan nimi, sarja) Rastinmääritteiden ruudun koko Tulostetaanko rastinumeron lisäksi myös rastikoodit Rastinmääritteiden valkoinen tausta 11(13)

Ratakohteiden lisääminen radalle Ratakohteet tulee olla luotuina etukäteen. Valitaan oikeasta reunasta otsikon Rata alta rata, jolle ratakohteita lisätään.

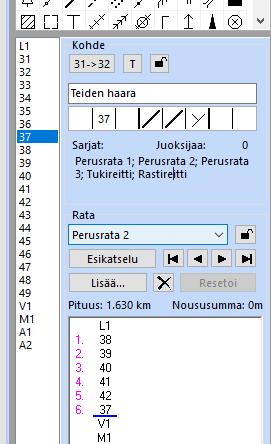

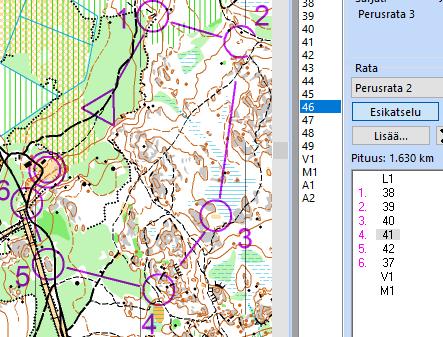

12 Ratakohteiden lisääminen radalle Ratakohteet tulee olla luotuina etukäteen. Valitaan oikeasta reunasta otsikon Rata alta rata, jolle ratakohteita lisätään. Lisää lähtö, rastit, viitoitus maaliin ja maali. Lisää kohde kaksoisnäpäyttämällä sitä ratamäärittelyosan kohdeluettelossa tai kaksoisnäpäytä kohdetta kartalla. Kun olet lisännyt kohteen, radan pituus lasketaan ja se näkyy radan rastiluettelon yläpuolella. 12(13)

Radan muokkaus Rastit voidaan lisätä radalle

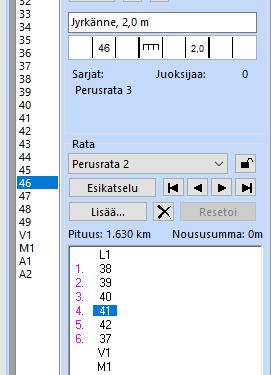

13 Radan muokkaus Rastit voidaan lisätä radalle olemassaolevien rastien väliin kohtaan, mihin alleviivaus osoittaa. Rasti poistetaan radalta valitsemalla se ja painalamma Delete-näppäintä. Esikatselussa rata näkyy kuten lopullisella kartalla ja rastinumerot voi siirtää oikeille paikoilleen 13(13)
