1 Länsimetron kuukausi-info Länsimetro Oy Matti Kokkinen

kanssa HSL (Helsingin seudun liikenne) vastaa liikennejärjestelmäsuunnitelmista mm.

2 Länsimetro Oy Helsingin ja Espoon yhteisesti omistama yhtiö Tehtävänä metron rakentaminen Ruoholahdesta Matinkylään Toimii läheisessä yhteistyössä molempien kaupunkien asiantuntijoiden kanssa HSL (Helsingin seudun liikenne) vastaa liikennejärjestelmäsuunnitelmista mm. liityntälinjasuunnittelusta HKL (Helsingin kaupungin liikennelaitos liikelaitos) vastaa metroliikenteestä HSL HKL

3 Metron linjaus ja pituusleikkaus Linjan pituus 14 km (2 tunnelia), 7 uutta asemaa Länsimetro Oy /

4 Kiinteistökatselmukset Vaikutusalueet Keilaniemi Länsimetro Oy /

5 Katselmusten eteneminen Alkukatselmus Loppukatselmus Katselmusraportti Louhintojen loputtua tehdään loppukatselmukset samalla alueella kuin alkukatselmukset Loppukatselmuksista laaditaan katselmusraportti Katselmusraportti toimitetaan kiinteistöille Ei vaurioita -> ei toimenpiteitä Vaurioita -> Lisäselvitykset kiinteistöille -> Korvaukset urakoitsijalta -> Korjaukset Toimitetaan kiinteistön omistajalle (isännöitsijä) EI Onko huomautettavaa? ON Lisäselvitys Onko louhinnasta johtuvia ON KORJAUSTOIMET EI Ei toimenpiteitä Länsimetro Oy /

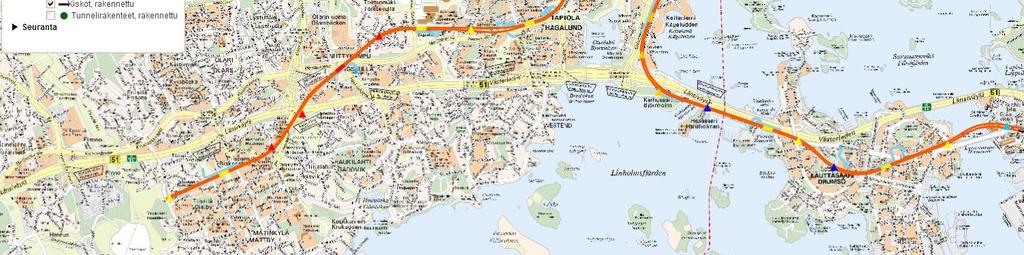

6 Rakentamisen tilanne Länsimetro Oy /

7 Tukimuurielementtiasennus Länsimetro Oy /

8 Missä mennään? Tilanne tällä hetkellä ( ) tukimuurielementtejä asennettu m eli 42 % asemien betonivaluista tehty m 3 eli 15,6 % työvoimaa 831 henkilöä Tavoiteaikataulu Länsimetron rakentaminen saadaan päätökseen 2015 lopussa Länsimetro 8 Oy /

9 Asemien rakentamisen päävaiheet ja ajallinen kesto

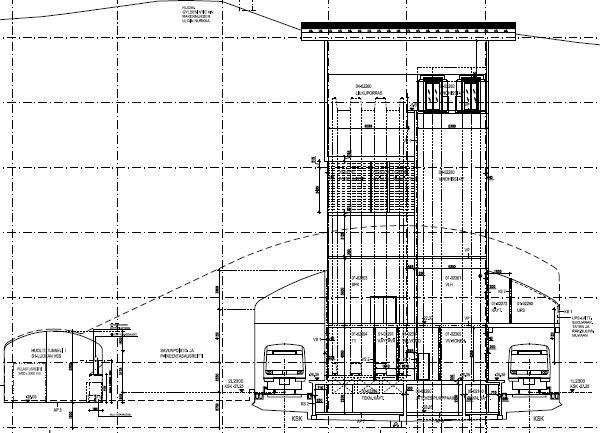

10 Asemarakentaminen: kuukaudet

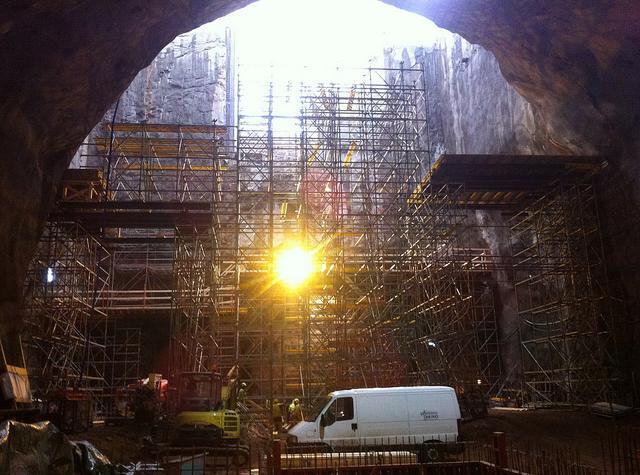

11 Koivusaari aseman itäinen sisäänkäynti Länsimetro Oy /

12 Urheilupuisto asema Länsimetro Oy /

13 Tapiola asema Länsimetro Oy /

14 Matinkylä asema Länsimetro Oy /

15 Asemarakentaminen: kuukaudet

16 Asemarakentaminen: kuukaudet

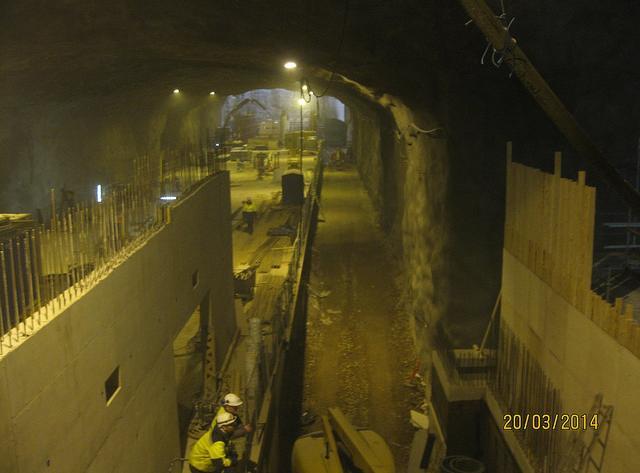

17 Aalto-yliopisto Länsimetro Oy /

18 Keilaniemi Länsimetro Oy /

19 Kuukaudet Päällysrakenneurakka ohittaa aseman 19

20 Asemarakentaminen: kuukaudet

21 Asemarakentaminen: kuukaudet

22 Asemarakentaminen: kuukaudet

23 Asemarakentaminen: kuukaudet Viimeistelyt ja huoltotunnelin työt 23

24 Tunnelirakentamisen vaiheet

25 Louhinta ETELÄINEN RATALINJA POHJOINEN RATALINJA Louhittu Pohjalla pienlouhe Lopulliset lujitukset (pultit, ruiskubetoni) Salaojitus

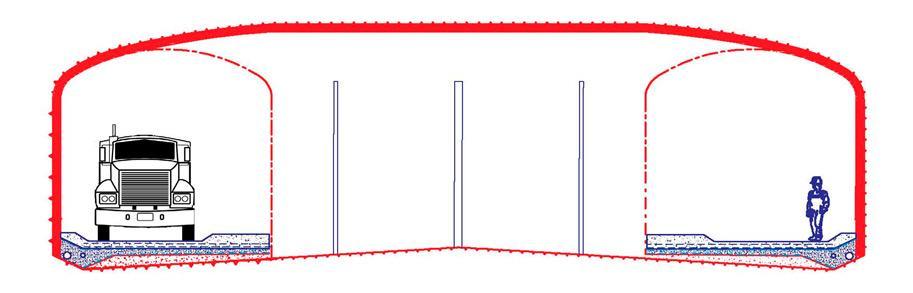

26 Rakentaminen ETELÄINEN RATALINJA POHJOINEN RATALINJA Tunnelin rakennekerrokset ja betonirakenteet Salaojituskerros: kuivatusviemäri, salaojat, kaivot Kiilauskerros, poikittaiset kaapelinsuojaputket Yhdystunneliin perustukset, pilasterit

27 Rakentaminen ETELÄINEN RATALINJA POHJOINEN RATALINJA Tukimuurielementit: kaapelisuojaputket, kaivot ja täytöt Yhdystunneliin: kaapelisuojaputket, kaivot ja täytöt betoniseinä

28 Ruoholahti Länsimetro Oy /

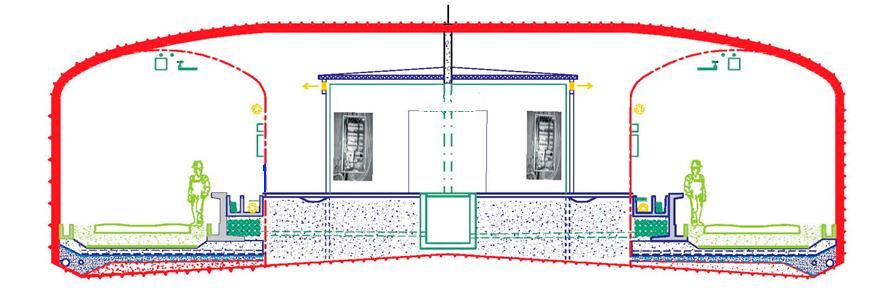

29 Rakentaminen RATALINJA ETELÄINEN RATALINJA POHJOINEN Kaapelikouruelementit (ei kansia), poistumistien kaide ja loput täytöt Yhdystunneliin: loput täytöt, kaapelikourut maanvarainen laatta ja laatoitukset teräsrunko, teräskasettiseinät, katto ja ovet

30 Rakentaminen: Sähkö- ja LVI-työt ETELÄINEN RATALINJA POHJOINEN RATALINJA Sähköurakka: Kaapelivedot suojaputkiin, -kouruihin ja valaisimet, poistumistieopasteet Sähkötilan asennukset LVI-urakka: Tunnelin palovesijohto kouruun Savusulkutilaan ylipainepuhaltimet

31 Radan rakentaminen ETELÄINEN RATALINJA POHJOINEN RATALINJA Kaapelikourut ratatunnelin reunoille (ei kansia) Runkomelueriste Alussepelöinti ja pölkyt Rengaskalustolla ei enää pääsyä ratatunneliin

32 Radan rakentaminen, automaattimetron asennukset ETELÄINEN RATALINJA POHJOINEN RATALINJA Radan rakentaminen: Kiskot, loppusepelöinti ja tuenta Virtakisko Liikkuminen ratatunnelissa vain kiskokalustolla Automaattimetro Asennukset laitetiloissa

33 Radan rakentaminen: ratasähkö, automaattimetro, tietojärjestelmät ETELÄINEN RATALINJA POHJOINEN RATALINJA Ratasähkö 20 kv kaapeli ja kaapelikourujen kansitus Automaattimetro Turvalaitekaapelointi ym. ja kannet kaapelikanaaleihin Tietojärjestelmäasennukset (mm. liikenneopastimet)

34 Länsimetro Oy /

35 Radan rakentaminen: automaattimetro, koeajot, testaukset ETELÄINEN RATALINJA POHJOINEN RATALINJA Automaattimetro Koekäytöt ja testaukset -> Metroliikenne käyttöönottovalmis

36 Länsimetro, Kivenlahti-Matinkylä 36

37 Alustava aikataulu Päätöksenteko Espoo Valtio 1. kilpailutukset Louhinta Rakennus Talotekniikka Tasonvaihtolaitteet Rata Automaatio Liikenteelle Matinkylä Kivenlahti Aikataulu LOUHINNAT Sammalvuori Kivenlahti Finnoon Espoonlahti Soukka Kaitaa 37

38 Seuraava kk-info klo 17.30
