1 ACI AUTOMAATlOLAllTEET JA -VERKOT VALIKOE - Pekka Pietila, YrjB Majanne, Jari Seppala ja Outi Laitinen 21.4,2008 Ohjeet valikokeen suorittamiseen Taman vglikokeen yhteydessa voit suorittaa mink8 tahansa vglikokeen tai mitka tahansa valikokeista 1-3. Voi siis suorittaa vaikka kaikki valikokeet. Suorittaessasi valikokeen 1, vastaa paperiin otsikolla VALIKOE 1 valikokeen 2, vastaa paperiin otsikolla VALIKOE 2 valikokeen 3, vastaa paperiin otsikolla VALIKOE 3 Jakakaa vastauksesi kussakin paperissa olevien ohjeiden mukaisesti. Muistattehan lukea kysymyksen huolellisesti ja vastata ti4smi4llisesti esitettyyn kysymykseen (ei rbnsyilyj6) kirjoittaa vastauksenne selkealla kasialalla vastata kysymyksessa pyydetyllg tavalla (listaa pyydettgessa annatte listan jne) Arvostelusta Arvosteluperiaatteena on sama kuin erikseen jarjestetyissa valikokeissa toisin sanoen kustakin valikokeesta pitas saada vahintaan 9 pistetta, jotta kyseinen valikoe on Iapaisty. Arvosana-asteikko on sama kuin lukuvuoden toteutuksessa.

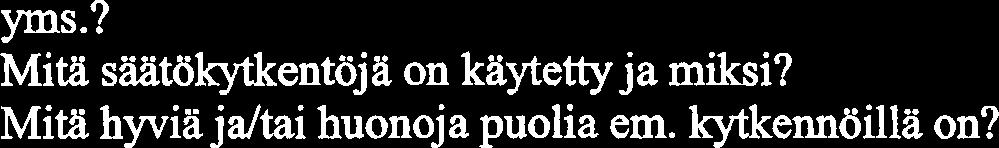

2 ACI AUTOMAATIOLAITTEET JA -VERKOT V~IKOE 1 Pekka Pietila 1 Y rjo Majanne I Outi Laitinen KirJoita vastaukset kolmelle konseptipaperille: tehaviit 1-2 yhdelle, tehtiivl3 toiselle ja tehtiivii 4 kolmannelle. Tiiml nopeuttaa valikokeiden tarkistamista. Kiitos. 1. Ohjelmoitavat logukat (rakenne, toimintaperiaate, orninaisuudet, ohjelmointi, toteutettavat automatiikkatyypit, muut tehavat, kilpailukyky hajautettuihin automaatioj&jestelmiin niihden,...). (6~) 2. Alla olevassa kuvassa on esitetty eriis sut6ratkaisu. Mitii siina mitataan, sii&letun, naytern yms.? Mitii sut8kytkentbj~ on kaytetty ja miksi? Mia hyvia jdtai huonoja puolia em. kytkennoilla on?

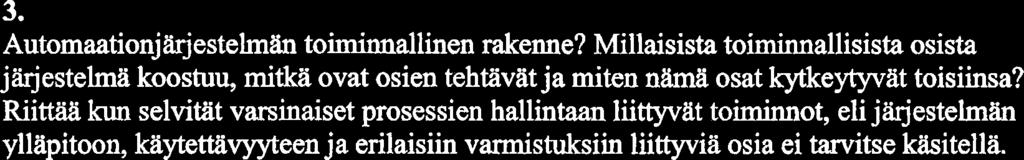

3 V~IKOE 1 Pekka Pietila I YrjB Majanne I Outi Laitinen 3. AutomaationjiirjesteImi n toiminnallinen rakenne? Millaisista toiminnallisista osista jiirjestelm51 koostuu, mitkb ovat osien tehtiiviit ja miten n W osat kytkeytyviit toisiinsa? Riittiiii kun selvitiit varsinaiset prosessien hallintaan liittyvat toiminnot, eli jilrjestelmiin ylliipitoon, kiiytettiivyyteen ja erilaisiin varmistuksiin liittyvia osia ei tarvitse kaitella. (6p.I 4. a) Luettele luennoilla kaitellyn automaatioj&jesteimiin (laadukkaan) elinkdarimallin vaiheet. Anna lisihi lyhyt kuvaus kunkin vaiheen sisiill6stiija tarkoituksesta suunnittelussa. (4p) b) Kurssilla esiteltiin myos toinen suunnittelumalli (tehttiviiperustainen prosessimalli), jota automaatiosuunnittelussa voidaan hyodyntm. Kuvaile tilmiin mallin perusajatus parilla lauseella ja keno miten tiimii malli eroaa a-kohdan elinkaarimallista. (2~)

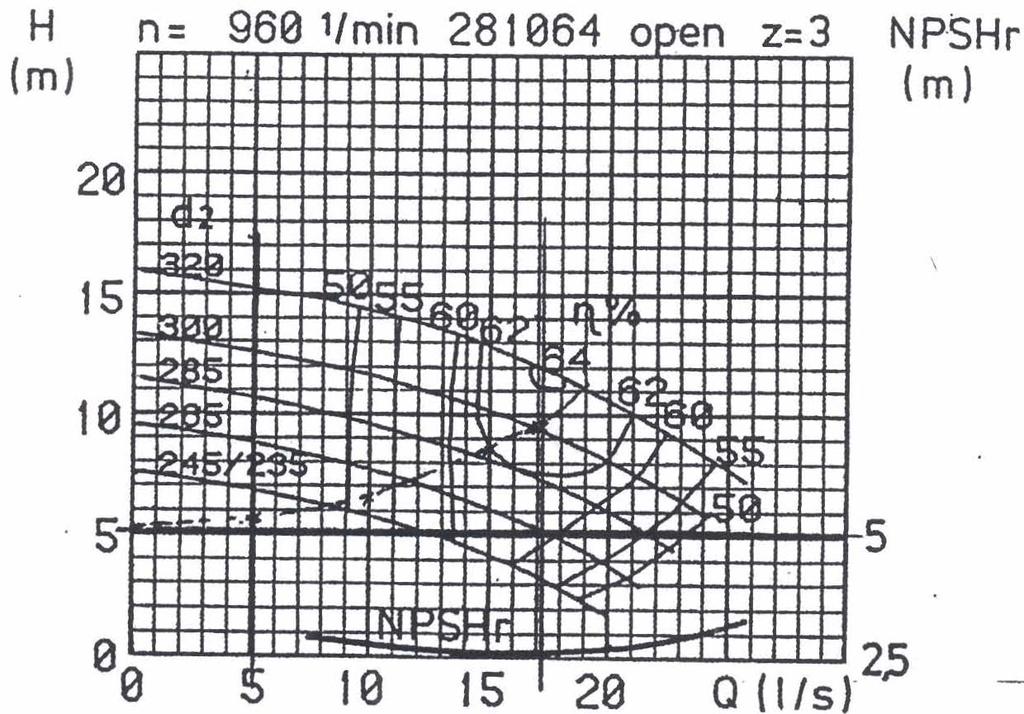

4 VALIKOE 2 Pekka Pietill / Yrjo Majanne KirJoita vastaukset kahdelle konseptipaperille: tehtiiviit 1-2 yhdelle ja tehtfivilt 3-4 toiselle. Tlml nopeuttaa viilikokeiden tarkistamista. Kiitos. 1. a) Kuvassa 1 on esitetty jzirjestelrni4n painehlvi6klyrl ilman sat6venttiilia seka e rm pumpun orninaisbyriit erikokoisilla juoksupy6rillti. Minkti kokoinen juoksupy6rii pitliisi valita, kun maksimivirtaarna on 17 Vs ja miksi? (3 P) 1 b) Pumppujen kytkentii, sarjaan ja rinnan (esia asia toimintakayrien avulla ) 2. Liimm6nvaihtimet ja niiden siiiklot.

5 TTY/ASE V~IKOE 2 Pekka Pietilti / Yrjii Majanne 3. a) Saat prosessista naytteitii 5 sekunnin viilein. Mika on korkein taajuus, jonka voit naytteistii yksikibitteisesti havaita? Miksi? (1~) b) Digitaalisen satimen suit6viilin voi usein valita melko vapaasti. Mitka k1ywmbn seikat m%irhviit ~Eitiivalille ylb ja alarajan? Miten suitovali pitiiisi valita? (2~) 4. a) MJd on TW ja mitm ovat sen tehtiivgt? b) Miten TET (eng. SIL) mwitetiliin ja miten se vaikuttaa =arjestelm%n toteutukseen? (2~) c) Miten mwitell~ riski ja miten riskil pienem- automaatioteknisin keinoin? (1~)

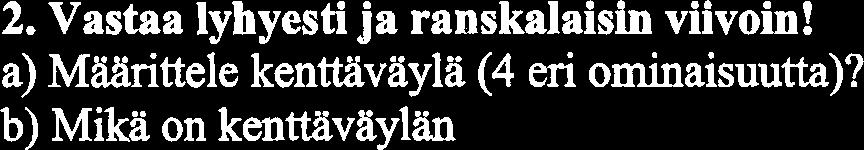

6 V~IKOE 3 Pekka Pietila / Jari Seppalii KuJoita vastaukset kahdelle konseptipaperille: tehtavii 1 yhdelle ja tehtavat 2-4 toiselle. T ha nopeuttaa valikokeiden tarkistamista. Kiitos. 1. Virtauksen suto kierrosnopeuden avulla (selitii asia toiminta- ja painehtivi6kdyrien avulla, eri tavat, edut, ominaisuudet, kaytto-kohteet, hinnat,...) (6~). 2. Vastaa lyhyesti ja ranskalaisin viivoin! a) MUrittele kenttiiviiyla (4 eri ominaisuutta)? b) Mika on kenttiiviiyli4.n 1. rooli automaatiossa 2. mi% kenttiivaylii mahdollistaa? 3. Vastaa lyhyesti ja ranskalaisin viivoin! Luettele eri tavaa reaaliaikaisuuden toteutukselle teollisuus-ethernet -verkoissa. (6p) 4. Vastaa lyhyesti ja ranskalaisin viivoin! a) Mika on OPC? 1. mitii sill& teh&2in? 2. miten se liittyy teollisuus-ethernetiin? b) Suoritatko kurssin mieluiten a) pelk&tmn valikokeilla b) viilikokeilla ja tenttimahdollisuudella c) tentill& Kurssin oppimm tulee jatkossakin olemaan kokonaisuudessaan pakollisena kandiopinnoissa. Suorittaisitko oppimmr2in mieluiten a) yhtena pakollisena kurssina? b) useampana samaan aikaan suoritettavana pakollisena kurssina? Jos vastasit edelliseen kohtaan b) niin mitkii ovat mieles-i sopivat kokonaisuudet? Mitii kokonaisuutta tulisi painottaa ja mitii pienentiiii? UP)
