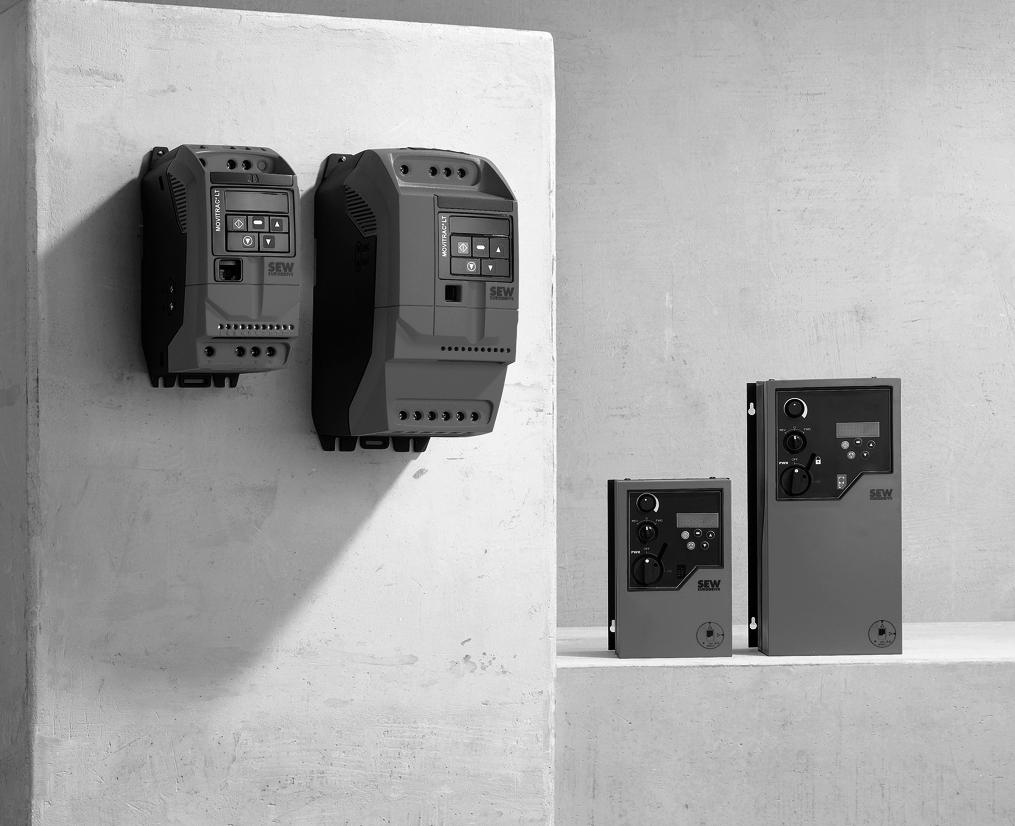

1 Käyttötekniikka \ Käyttöautomaatio \ Kokonaistoimitukset \ Palvelut MOVITRAC LT E (versio B) Julkaisuajankohta 01/ / FI Käyttöohje

2 SEW-EURODRIVE Driving the world

3 Sisällysluettelo 1 Tärkeitä tietoja Turvaohjeet Käyttöympäristö Hävittäminen Turvaohjeita Asennus ja käyttöönotto Käyttö ja huolto Yleisiä tietoja Tulojännitealueet Tuotekuvaus Ylikuormitettavuus Suojatoiminnot Mekaaninen asennus Mitat IP20-kotelo: Asennus ja mitat Sähköasennus Ennen asennusta Asennus Signaaliliitinten yleiskatsaus Tiedonsiirtoliitäntä RJ UL-vaatimusten mukainen asennus Käyttöönotto Käyttöliittymä Yksinkertainen käyttöönotto Toiminta Käyttölaitteen tila ja vikakoodit Vian korjaus Vikahistoria Vikakoodit SEW-elektroniikkahuolto Parametrit Vakioparametrit Laajennetut parametrit P-15 binääritulojen toimintojen valinta Parametrien reaaliaikavalvonta (vain lukuoikeus) Tekniset tiedot Yhteensopivuus Ympäristö Lähtöteho ja virtakuormitettavuus Hakemisto Osoiteluettelo Käyttöohje MOVITRAC LT E (versio B) 3

4 1 Tärkeitä tietoja Turvaohjeet 1 Tärkeitä tietoja 1.1 Turvaohjeet Tämän käyttöohjeen turvaohjeiden rakenne on seuraavanlainen: Symboli MERKKISANA! Vaaran tyyppi ja aiheuttaja. Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi. Symboli Merkkisana Merkitys Laiminlyönnin seuraukset Esimerkki: VAARA! Välittömästi uhkaava vaara Kuolema tai erittäin vakava loukkaantuminen Yleinen vaara VAROITUS! Mahdollinen vaaratilanne Kuolema tai erittäin vakava loukkaantuminen VARO! Mahdollinen vaaratilanne Lievä vammautuminen Erityinen vaara, esim. sähköisku SEIS! Mahdolliset aineelliset vahingot Käyttölaitejärjestelmän tai sen ympäristön vahingoittuminen HUOM! Hyödyllinen ohje tai vihje Helpottaa käyttölaitejärjestelmän käsittelyä. Käyttöohjeiden noudattaminen on edellytys: häiriöttömälle toiminnalle. mahdollisten korvausvaatimusten hyväksymiselle. Lue käyttöohje ennen kuin käytät laitetta! Käyttöohje sisältää huoltoa koskevia tärkeitä tietoja. Säilytä käyttöohje siksi aina laitteen lähettyvillä. 4 Käyttöohje MOVITRAC LT E (versio B)

5 Tärkeitä tietoja Käyttöympäristö Käyttöympäristö Käyttö on kiellettyä seuraavissa tapauksissa, ellei laitetta ole erityisesti suunniteltu kyseiseen tarkoitukseen: Käyttö räjähdyssuojatuilla alueilla. Käyttö ympäristöissä, joissa esiintyy haitallisia aineita: öljyjä happoja kaasuja höyryjä pölyä säteilyä muut haitalliset ympäristöt Käyttö sovelluksissa, joiden mekaaniset tärinä- ja iskukuormitukset ylittävät EN standardin vaatimukset. Mikäli taajuusmuuttajalla on turvatoimintoja, joiden avulla on varmistettava koneiden ja henkilöiden turvallisuus. 1.3 Hävittäminen Noudata voimassa olevia määräyksiä. Poista tuota käytöstä voimassa olevien määräysten mukaisesti: elektroniikkaromuna (piirilevyt) muovina (kotelo) peltinä kuparina Käyttöohje MOVITRAC LT E (versio B) 5

6 2 Turvaohjeita Asennus ja käyttöönotto 2 Turvaohjeita MOVITRAC LT -taajuusmuuttajaa ei saa käyttää turvatoiminnoissa ilman ylemmän tason turvajärjestelmiä. MOVITRAC LT -taajuusmuuttajia ei saa käyttää nostokäyttösovellusten turvalaitteena. 2.1 Asennus ja käyttöönotto Älä koskaan asenna tai ota käyttöön vahingoittuneita tuotteita. Ilmoita vaurioista viipymättä kuljetusliikkeelle. Laitteeseen kohdistuvia asennus-, käyttöönotto- ja huoltotöitä saa suorittaa vain valtuutettu sähköalan ammattilainen. Henkilöllä täytyy olla tapaturmanestomääräysten edellyttämä koulutus, ja hänen on noudatettava voimassa olevia määräyksiä (esim. EN 60204, VBG 4, DIN VDE 0100/0113/0160). Noudata moottoria ja jarruja asennettaessa ja käyttöön otettaessa niiden omia ohjeita! Suojatoimenpiteiden ja suojalaitteiden on oltava määräysten mukaisia (esim. EN tai EN 50178). Laitteen maadoitus on välttämätön suojatoimenpide. Ylivirtasuojalaitteet ovat välttämättömiä suojalaitteita. Laite täyttää kaikki UL508:n mukaiset teho- ja elektroniikkaliitäntöjen turvallista erottamista koskevat vaatimukset. Turvallisen erottamisen varmistamiseksi myös kaikkien liitettyjen virtapiirien on täytettävä samat turvallista erottamista koskevat vaatimukset. Varmista sopivilla toimenpiteillä, että kytketty moottori ei pääse käynnistymään itsestään taajuusmuuttajan verkkovirran kytkeytyessä päälle. Voit estää sen esimerkiksi liittämällä binääritulot DI01-DI03 GND:hen. 2.2 Käyttö ja huolto VAROITUS! Sähköiskun aiheuttama vaara. Liitimissä ja laitteen sisällä voi esiintyä korkeita jännitteitä vielä 10 minuutin kuluttua verkosta irrottamisen jälkeen. Kuolema tai vakava loukkaantuminen. Kytke MOVITRAC LT E jännitteettömäksi vähintään 10 minuuttia ennen siihen kohdistuvien töiden aloittamista. Kun virta on kytkettynä, lähtöliittimisissä ja niihin kytketyissä kaapeleissa ja liittimissä esiintyy vaarallisia jännitteitä. Vaarallisia jännitteitä voi esiintyä myös silloin, kun laite on lukittu ja moottori on pysähdyksissä. Laite ei välttämättä ole jännitteetön, vaikka LEDit ja 7-osainen näyttö olisivatkin sammuneet. Moottorin pysähtyminen voi johtua mekaanisesta juuttumisesta tai laitteen sisäisistä turvatoiminnoista. Häiriön aiheuttajan poistaminen tai kuittaus voivat aiheuttaa käyttölaitteen automaattisen uudelleen päälle kytkeytymisen. Mikäli käytettävä kone ei saa kytkeytyä turvallisuussyistä uudelleen päälle, laite on erotettava verkosta ennen häiriön poistamista. 6 Käyttöohje MOVITRAC LT E (versio B)

7 Yleisiä tietoja Tulojännitealueet 3 3 Yleisiä tietoja 3.1 Tulojännitealueet Käyttölaitteet voidaan liittää mallista ja tehoalueesta riippuen seuraaviin verkkoihin: MOVITRAC LT E rakennekoko 1, 2 (115 voltin tulojännite): 115 V ± 10 %, 1-ph., Hz ± 5 % MOVITRAC LT E rakennekoko 1, 2 ja 3s ( V): 220 V V ± 10 %, 1*-ph. / 3-ph., Hz ± 5 % HUOM! *Yksivaiheinen MOVITRAC LT voidaan kytkeä voltin kolmivaihevirtaverkon 2 vaiheeseen. MOVITRAC LT E rakennekoko 1, 2 ja 3s ( V): 380 V V ± 10 %, 3-ph., Hz ± 5 % Kolmivaiheverkkoon liitettävät laitteet on tarkoitettu enintään vaiheiden väliseen 3 prosentin verkkoepäsymmetriaan. Virransyöttöverkoissa, joiden verkkoepäsymmetria on yli 3 % (ennen kaikkea Intiassa sekä osittain Aasian/Tyynen valtameren maiden alueilla Kiina mukaanlukien), suositellaan tulokuristinten käyttöä. 3.2 Tuotekuvaus Tuotetyyppi MC LT E Moottori 1 = ainoastaan yksivaiheiset moottorit Versio B Suositeltu moottorin teho Verkkojännite Tulon häiriönpoisto Liitäntätapa Kvadrantit Tyyppi 0015 = 1,5 kw 1 = 115 V 2 = V 5 = V 0 = luokka 0 A = luokka A B = luokka B 1 = 1-vaiheinen 3 = 3-vaiheinen 1 = 1Q (ilman jarruhakkuria) 4 = 4Q 00 = vakio-ip20-kotelo 10 = IP55- / NEMA-12-kotelo 20 = IP55- / NEMA-12-kotelo ja kytkin 60 Hz Vain amerikkalainen versio MC LT E 1 B (60 Hz) Käyttöohje MOVITRAC LT E (versio B) 7

8 3 Yleisiä tietoja Ylikuormitettavuus 3.3 Ylikuormitettavuus Kaikki taajuusmuuttajat MOVITRAC LT E on varustettu seuraavalla ylikuormitettavuudella: 150 % 60 sekunnin ajan 175 % 2 sekunnin ajan Ylikuormitettavuus pienenee 150 prosentiksi 7,5 sekunnin ajaksi, mikäli lähtötaajuus on alle 10 Hz. 3.4 Suojatoiminnot Lähtö-oikosulku, vaihe-vaihe, vaihe-maa Lähtö-ylivirta Poiskytkentä 175 prosentissa käyttölaitteen nimellisvirrasta. Ylikuormitussuoja Käyttölaite toimittaa 150 % moottorin nimellisvirrasta 60 sekunnin ajan. Ylijännitelaukaisin Asetettu 123 prosentiksi käyttölaitteen maksimaalisesta verkkonimellisjännitteestä. Alijännitelaukaisin Ylilämpötilakatkaisu Alilämpötilakatkaisu Käyttölaite kytketään päältä lämpötilan ollessa alle 0 C. Verkkovaihe-epäsymmetria Mikäli verkkoepäsymmetria nousee yli 30 sekunnin ajaksi yli 3 %:n, käynnissä oleva käyttölaite kytketään pois päältä. Verkkovaihekatkosvalvonta Mikäli kolmivaihevirtaverkon vaihe katkeaa yli 15 sekunniksi, käynnissä oleva käyttölaite kytkeytyy pois päältä. 8 Käyttöohje MOVITRAC LT E (versio B)

9 Mekaaninen asennus Suojatoiminnot 4 4 Mekaaninen asennus Tarkista MOVITRAC LT E ennen asennusta tarkasti vaurioiden varalta. MOVITRAC LT E on säilytettävä pakkauksessaan, kunnes sitä tarvitaan. Säilytyspaikan on oltava puhdas ja kuiva, ja ympäristön lämpötilan on oltava C. MOVITRAC LT E on asennettava soveltuvaan koteloon tasaiselle, pystysuoralle, ei-syttyvälle ja värähtelemättömälle pinnalle. Standardin EN määräyksiä on noudatettava, ja on tarkistettava, onko tietty IP-kotelointiluokka tarpeen. Syttyvät aineet on pidettävä loitolla käyttölaitteesta. Huolehdi siitä, että laitteeseen ei pääse johtavia tai syttyviä vieraita aineita tai esineitä. Suurin sallittu ympäristön lämpötila käytön aikana on 50 C, pienin sallittu lämpötila on 0 C. Suhteellisen ilmankosteuden on oltava aina alle 95 % (kondensaatio ei sallittu). MOVITRAC -LT-E-laitteita voidaan sijoittaa vierekkäin siten, että jäähdytyselementtien laipat koskevat toisiinsa. Näin varmistetaan, että laitteiden välissä on riittävä tuuletusväli. Mikäli MOVITRAC LT E on tarkoitus asentaa toisen käyttölaitteen tai toisen lämpöä tuottavan laitteen yläpuolelle, vertikaalinen vähimmäisetäisyys on 150 mm. Suojausrakenteessa on oltava joko lisätuuletus tai sen on oltava tarpeeksi suuri, jotta luonnollinen jäähdytys on mahdollista (ks. luku 4.2). Käyttöohje MOVITRAC LT E (versio B) 9

10 4 Mekaaninen asennus Mitat 4.1 Mitat MOVITRAC LT E:ssä on saatavana kaksi eri kotelovaihtoehtoa: Vakio-IP20-kotelo käytettäväksi kytkentäkaapeissa IP55 / NEMA 12 K käyttölaitteille, joiden rakennekoko on 1 ja 2 IP55 / NEMA-12-K-kotelo on suojattu kosteutta ja pölyä vastaan. Sen ansiosta taajuusmuuttajaa voidaan käyttää sisätiloissa vaikeissa olosuhteissa. Taajuusmuuttajat ovat elektronisesti identtisiä. Taajuusmuuttajat poikkeavat toisistaan ainoastaan kotelon mittojen ja painon perusteella IP20-kotelon mitat c a c L1/L L2/N L3 d A b U V W d B C 62741AXX 62742AXX 62743AXX Mitta Rakennekoko 1 Rakennekoko 2 Rakennekoko 3 Korkeus (A) [mm] 154,3 201,0 248,1 [in] 6,10 7,91 9,77 Leveys (B) [mm] 82,2 104,0 140,0 [in] 3,24 4,10 5,51 Syvyys (C) [mm] 122, [in] 4,83 5,90 6,30 Paino [kg] 1, ,5 [lb] 2,43 4,40 10,0 a [mm] 50,0 63,0 80,0 [in] 1,97 2,48 3,15 b [mm] ,0 247 [in] 6,38 8,23 9,72 c [mm] ,5 [in] 0,63 0,91 1,02 d [mm] 5,0 5,25 7,25 [in] 0,2 0,21 0,29 Pyörimisnopeuden [Nm] 1,0 1,0 1,0 säätö teholiittimet [lb.in] 8,85 8, Suositeltu ruuvikoko 4 M4 4 M4 4 M4 10 Käyttöohje MOVITRAC LT E (versio B)

11 Mekaaninen asennus Mitat Mitat IP55 / NEMA-12-kotelo (LT E xxx 10 ja 20) b a b c Z A d X Y X B C c 60198AXX 60200AXX 60199AXX 60497AXX Mitta Rakennekoko 1 Rakennekoko 2 Rakennekoko 3 Korkeus (A) [mm] [in] 7,9 12,2 12,2 Leveys (B) [mm] [in] 5,5 6,5 8,66 Syvyys (C) [mm] [in] 6,4 6,9 8,66 Paino [kg] 2,3 4,5 5,6 [lb] 5,1 9,9 12,4 a [mm] [in] 5 6 8,2 b [mm] [in] 0,23 0,23 0,23 c [mm] [in] 0,98 0,98 0,98 d [mm] [in] 5,6 9,9 9,9 X [mm] [in] 0,87 0,98 0,98 Y 1) [mm] [in] 0,87 0,87 0,87 Z 1) [mm] [in] 0,67 0,67 0,67 Teholiittimien [Nm] pyörimisnopeuden säädöt [lb.in] 8,85 8,85 8,85 Ohjausliittimien [Nm] 0,5 0,5 0,5 pyörimisnopeuden säädöt [lb.in] 4,43 4,43 4,43 Suositeltu ruuvikoko 2 M4 4 M4 4 M4 1) Kaapeliläpiviennit Y ja Z on esistanssattu Käyttöohje MOVITRAC LT E (versio B) 11

12 4 Mekaaninen asennus IP20-kotelo: Asennus ja mitat 4.2 IP20-kotelo: Asennus ja mitat Käyttölaite on sijoitettava koteloon sovelluksissa, joissa tarvitaan vakiokäyttölaitteen kotelointiluokkaa IP20 korkeampi kotelointiluokka. Ota huomioon seuraavat määräykset: Kotelon on oltava lämpöä johtavasta materiaalista, paitsi mikäli käytetään lisätuuletusta. Mikäli käytetään tuuletusaukoilla varustettua koteloa, aukkojen on sijaittava taajuusmuuttajan ylä- ja alapuolella, jotta ilma pääsee kiertämään hyvin. Ilma tulee johdattaa sisään taajuusmuuttajan alapuolelta ja ulos taajuusmuuttajan yläpuolelta. Mikäli ulkoinen ympäristö sisältää likahiukkasia (esim. pölyä), tuuletusaukkoihin tulee asentaa soveltuva hiukkassuodatin ja silloin tulee käyttää lisätuuletusta. Suodatin on huollettava ja puhdistettava tarvittaessa. Ympäristöissä, joissa esiintyy paljon kosteutta, suolaa tai kemikaaleja, tulee käyttää soveltuvaa suljettua koteloa (ilman tuuletusaukkoja) Tuuletusaukottoman metallikotelon mitat Käyttöteho Suljettu kotelo A B C D [mm] [in] [mm] [in] [mm] [in] [mm] [in] Rakennekoko 1 0,37 kw 230 V , , , ,97 Rakennekoko 1 0,75 kw 230 V , , , ,97 Rakennekoko 1 1,5 kw 230 V , , , ,95 Rakennekoko 2 1,5 kw 230 V 0,75 kw, 1,5 kw, 2,2 kw 400 V , , , ,36 Rakennekoko 2 2,2 kw 230 V 4,0 kw 400 V , , , ,94 C B D A D Kuva 1: Kotelo 62736AXX 12 Käyttöohje MOVITRAC LT E (versio B)

13 Mekaaninen asennus IP20-kotelo: Asennus ja mitat Tuuletusaukollisen kotelon mitat Rakennekoko 1 Rakennekoko 2 Käyttöteho Kaikki tehoalueet Kaikki tehoalueet Tuuletusaukollinen kotelo A B C D [mm] [in] [mm] [in] [mm] [in] [mm] [in] , , , , , , , , Lisätuuletuksella varustetun kotelon mitat Rakennekoko 1 Rakennekoko 2 Käyttöteho Kaikki tehoalueet Kaikki tehoalueet Lisätuuletuksella varustettu kotelo (tuulettimen kanssa) A B C D [mm] [in] [mm] [in] [mm] [in] [mm] [in] Ilman läpimeno , , , ,95 > 15 m 3 /h , , , ,94 > 45 m 3 /h Käyttöohje MOVITRAC LT E (versio B) 13

14 5 Sähköasennus Ennen asennusta 5 Sähköasennus Asennuksessa on ehdottomasti noudatettava luvun 2 turvallisuusohjeita! VAROITUS! Sähköiskun aiheuttama vaara. Liitimissä ja laitteen sisällä voi esiintyä korkeita jännitteitä vielä 10 minuutin kuluttua verkosta irrottamisen jälkeen. Kuolema tai vakava loukkaantuminen. Kytke MOVITRAC LT E jännitteettömäksi vähintään 10 minuuttia ennen siihen kohdistuvien töiden aloittamista. MOVITRAC -LT-E-laitteet saa asentaa vain valtuutettu sähköalan ammattilainen voimassa olevia määräyksiä ja ohjeita noudattaen. MOVITRAC LT E:n kotelointiluokka luokitetaan IP20:ksi. Korkeampaan IP-kotelointiluokkaan on käytettävä soveltuvaa suojausrakennetta tai IP55-versiota. Mikäli käyttölaite on liitetty verkkoon pistoliittimellä, kytkennän saa irrottaa aikaisintaan 10 minuutin kuluttua verkon pois päältä kytkennän jälkeen. Huolehdi asianmukaisesta maadoituksesta. Ks. luvun diagrammi. Maadoituskaapelin on oltava suunniteltu suurimmalle mahdolliselle verkon vikavirralle, jota rajoittavat normaalisti varokkeet tai MCB. VAARA! Hengenvaara nostolaitteen pudotessa. Kuolema tai vakava loukkaantuminen. MOVITRAC LT E:tä ei saa käyttää nostosovellusten turvalaitteena. Käytä turvalaitteina valvontajärjestelmiä tai mekaanisia turvalaitteita. 5.1 Ennen asennusta Verkkojännitteen, verkkotaajuuden ja vaiheiden lukumäärän (yksivaiheinen tai kolmivaiheinen) on vastattava MOVITRAC LT E:n tietoja. Verkon ja taajuusmuuttajan väliin on asennettava erotuskytkin tai vastaava laite. MOVITRAC LT E:n lähtöliittimiä U, V ja W ei saa missään tapauksessa liittää verkkoon. Käyttölaite on suojattava sijoittamalla verkosta taajuusmuuttajaan johtavaan johtimeen hidas suurtehovaroke tai MCB. Taajuusmuutttajan ja moottorin väliin ei saa asentaa minkäänlaisia automaattisia kytkentälaitteita. Mikäli ohjausjohdot sijaitsevat tehokaapeleiden läheisyydessä, on huolehdittava vähintään 100 mm:n vähimmäisetäisyydestä. Johtojen tulee mennä ristiin 90 asteen kulmassa. Tehokaapelin suojaus tai panssarointi on tehtävä luvun kytkentäkaavion mukaisesti. Kaikki liittimet on kiristettävä oikeaan vääntömomenttiin. 14 Käyttöohje MOVITRAC LT E (versio B)

15 Sähköasennus Asennus Asennus Kytke käyttölaite seuraavan diagrammin mukaisesti. Varmista, että moottorin liitinkotelon liitännät ovat oikein. Liitäntä voidaan tehdä kahdella eri tavalla, joko tähti- ja kolmiokytkentänä. Moottorin kytkentä on ehdottomasti sovitettava yhteen koneen käyttöjännitteen kanssa. Lisätietoja on luvun diagrammissa. On suositeltavaa käyttää tehokaapelin 4-napaista, PVC-eristettyä, suojattua kaapelia, joka asennetaan voimassa olevian määräysten ja ohjeiden mukaisesti. Jokaisen MOVITRAC LT E:n maadoituskaapeli tulee liittää yksitellen suoraan maadoituksen kokoojakiskoon (suodattimen kautta, mikäli asennettu) alla kuvatulla tavalla. MOVITRAC -LT-E-maaliitäntöjä ei saa silmukoida taajuusmuuttajasta toiseen. Niitä ei saa myöskään silmukoida toisiin laitteisiin tai toisista laitteista. Maasilmukkaimpedanssin on oltava kulloinkin kyseessä olevien turvavaatimusten mukainen. UL-määräysten noudattamiseksi kaikissa maadoitusliitänööissä on käytettävä UL:n sallimia puristuslenkkejä Moottorin kytkentäkotelon liitännät Moottorit kytketään joko tähtimäisesti, kolmiona, kaksoistähtenä tai Nema-tähtenä. Moottorin tyyppikilpi antaa tietoa kulloinkin kyseessä olevasta jännitealueesta, jonka on vastattava MOVITRAC -LT-E-laitteen käyttöjännitettä. W2 U2 V2 U1 V1 W1 U V W W2 U1 U U2 V1 V V2 W1 W T4 U2 U5 T7 U U1 T1 T5 V2 V V5 T8 V1 T2 T6 W2 W W5 T9 W1 T3 U U2 T4 U5 T7 U1 T1 V V2 T5 V5 T8 V1 T2 W W2 T6 W5 T9 W1 T3 Matala jännite Í Korkea jännite Õ Matala jännite Õ Õ Korkea jännite Õ Käyttöohje MOVITRAC LT E (versio B) 15

16 5 Sähköasennus Asennus Moottorin ja käyttölaitteen liitäntä VAROITUS! Sähköiskun aiheuttama vaara. Väärä käyttö voi aiheuttaa vaaratilanteita liian korkeiden jännitteiden vuoksi. Kuolema tai vakava loukkaantuminen. Alla kuvattua kytkentäjärjestystä on ehdottomasti noudatettava. F11/F12/F13 L1 L2/N L3 ei V PE K11 (AC-3) V AC V AC V AC L1 L2 L3 Vaihtoehto ND.. tulokuristin L1' L2' L3' F14/F15 F14/F15 F14/F15 L1 L2 L3 K11 (AC-3) +V K11 (AC-3) K11 (AC-3) Tehoaste V +V U V W GND K12 (AC-3) 11 K12 (AC-3) 11 GND GND 1 BMK punainen valkoinen 15 sininen ** 1 BG 2 3 BGE 4 5 DT/DV/D: Tasa- ja vaihtovirranpuoleinen poiskytkentä valkoinen punainen sininen valkoinen 1 BG 2 punainen 3 BGE 4 sininen 5 DT/DV/D: Vaihtovirtapuolen poiskytkentä M 3-vaiheinen BW Kuva 2: Tehoasteen kytkentäkaavio 61894AFI HUOM! Kytke jarrutasasuuntaaja erillisellä verkkokaapelilla. Syöttö moottorin jännitteen kautta ei ole sallittua! Käytä aina jarrun katkaisua sekä tasa- että vaihtovirran puolella kaikissa nostinkäytöissä käytöissä, jotka vaativat jarrulta nopeaa reaktioaikaa 16 Käyttöohje MOVITRAC LT E (versio B)

17 Sähköasennus Signaaliliitinten yleiskatsaus Signaaliliitinten yleiskatsaus +24 V O/P Digitaalinen I/P 1 Digitaalinen I/P 2 Digitaalinen I/P V O/P Analoginen I/P 0 V Analoginen O/P 0 10 V 4 20 ma 0 V Releen kosketin Releen referenssipotentiaali Suljettu: Aktivointi; Avoin: Lukitus Suljettu: Esiasetus 1; Auki: Analoginen I/P Analoginen I/P Suljettu: A; Avoin: V 500 min. 10 k max V analoginen O/P Reletiedot DC 30 V, 5 A AC 240 V, 5 A 62364AFI Signaaliliitinrimassa on seuraavat signaaliliitännät: Liitin nro. Kuvaus Liitäntä V lähtö ref. Aktivoinnin viiteaika DI1... DI3 2 Binääritulo 1 Liitä aktivointia varten +8 V V DC jännitteeseen 3 Binääritulo 2 Liitä aktivointia varten +8 V V DC jännitteeseen 4 Binääritulo 3 / termistori Liitä aktivointia varten +8 V V DC jännitteeseen V lähtö vert. 10 V vert. analogitulolle (pot.-syöttö +, 10 ma max) 6 Analogitulo (12 bittiä) V ( ma kun Iref aktiivinen) 7 0 V:n vertailupotentiaali 0 V vert. analogitulolle (pot.-syöttö -) 8 Analogilähtö (10 bit) V, 10 V / 20 ma digitaalisesti ohjelmoitu 9 0 V:n vertailupotentiaali 0 V vert. analogilähdölle 10 Sulkeva kosketin Sulkeva kosketin (AC 250 V / DC 30 5 A) 11 Sulkevan koskettimen vertailupotentiaali Sulkeva kosketin (AC 250 V / DC 30 5 A) Kaikki binääritulot aktivoidaan tulojännitteellä, jonka jännitealue on +8 V V, eli ne ovat +24V-yhteensopivia. HUOM! Mikäli ohjausliittimiin kytketään yli 30 V:n jännite, ohjaus voi vaurioitua. Ohjausliittimiin kytketty jännite ei saa ylittää 30 V. Käyttöohje MOVITRAC LT E (versio B) 17

18 5 Sähköasennus Tiedonsiirtoliitäntä RJ Tiedonsiirtoliitäntä RJ45 [1] [2] [3] [4] [5] [6] [7] [8] 62701AXX [1] Ei yhteyttä [2] Ei yhteyttä [3] +24 V [4] RS-485+ / sisäinen väylä 1) [5] RS-485- / sisäinen väylä 1) [6] 0 V [7] SBus+ 2) [8] SBus- 2) 1) Bittiformaatti on määritetty seuraavalla tavalla: 1 käynnistys- / 8 tieto- / 1 pysäytysbitti, No Parity 2) P-12 on oltava asetettuna SBus-tiedonsiirtoa varten asentoon 3 tai UL-vaatimusten mukainen asennus Noudata seuraavia ohjeita UL-vaatimusten täyttämiseksi: Käyttölaitteita saa käyttää ympäristön lämpötilan ollessa 0-50 C. Käytä vain kupariliitäntäkaapeleita, jotka on tarkoitettu ympäristön lämpötiloille aina 75 C:een asti. MOVITRAC -LT-E-kosketussuojien sallitut kiristysmomentit ovat: rakennekoko 1, 2 & 3s= 1 Nm MOVITRAC -LT-E-taajuusmuuttajat soveltuvat käytettäväksi jänniteverkoissa, joissa on maadoitettu tähtipiste (TN- ja TT-verkot) ja jotka toimittavat suurimman sallitun verkkovirran ja suurimman sallitun verkkojännitteen seuraavien taulukoiden mukaisesti. Seuraavien taulukoiden varoketiedot kuvaavat kulloinkin kyseessä olevan taajuusmuuttajan suurinta sallittua esivaroketta. Käytä ainoastaan sulakkeita. Ulkopuolisena 24 V DC -jännitelähteenä saa käyttää vain testattuja laitteita, joissa on rajoitettu lähtöjännite (U max = 30 VDC) ja rajoitettu lähtövirta (I = < 8 A). UL-sertifiointi ei koske käyttöä jänniteverkoissa, joissa on maadoittamaton tähtipiste (IT-verkot). 18 Käyttöohje MOVITRAC LT E (versio B)

19 Sähköasennus UL-vaatimusten mukainen asennus Laitteet V MOVITRAC LTE... Oikosulkukestävyys Maks. verkkojännite Sulakkeet 0004 AC 5000 A 240 V AC AC 6 A / 250 V 0008 AC 5000 A 240 V AC AC 10 A / 250 V 0015 AC 5000 A 240 V AC AC 20 A / 250 V 0022, 0040 AC 5000 A 240 V AC AC 32 A / 250 V Laitteet V MOVITRAC LTE... Oikosulkukestävyys Maks. verkkojännite Sulakkeet 0008, 0015, 0022 AC 5000 A 480 V AC AC 10 A / 600 V 0040 AC 5000 A 480 V AC AC 20 A / 600 V 0055, 0075 AC 5000 A 480 V AC AC 32 A / 600 V Käyttöohje MOVITRAC LT E (versio B) 19

20 6 I 0 Käyttöönotto Käyttöliittymä 6 Käyttöönotto 6.1 Käyttöliittymä Ohjauslaite Jokainen MOVITRAC LT E on varustettu vakiona ohjauspaneelilla, jonka ansiosta käyttölaitetta voidaan käyttää ilman erillisiä laitteita. Ohjauspaneelissa on 5 painiketta, joilla on seuraavat toiminnot: Käynnistys / suorittaminen Seis / reset Navigointi Ylös Alas Moottorin aktivointi Moottorinpysäytys / trip-reset Paina ja pidä painettuna, jotta pääset siirtymään parametrien muuttamistilaan tai poistumaan sieltä Parametrin / arvon korottaminen Parametrin / arvon alentaminen Ohjauslaitteen käynnistys- ja pysäytyspainikkeet on deaktivoitu silloin kuin parametrit on asetettu tehdasasetustilaan. P-12 on asetettava tilaan 1 tai 2 ohjauslaitteen käynnistys/ pysäytyspainikkeiden aktivoimiseksi (ks. luku 9.1, "Vakioparametrit"). Parametrien muuttovalikkoon pääsee vain navigointipainikkeella. Pidä painiketta painettuna (> 1 sekunti), jotta pääset siirtymään edestakaisin parametrien muutosvalikon ja reaaliaikaisen näytön välillä (käyttölaitteen käyttötila / pyörimisnopeus). Paina kyseistä painiketta lyhyesti (< 1 sekunti), jotta voit vaihdella käynnissä olevan käyttölaitteen käyttönopeuden ja käyttövirran välillä. [1] [2] MOVITRAC LT [4] [5] [3] [6] 62354AXX [1] Näyttö [4] Navigointi [2] Käynnistys [5] Ylös [3] Seis / reset [6] Alas Näyttö Jokaiseen käyttölaitteeseen on sisällytetty 6-numeroinen 7-osainen näyttö, jonka avulla käyttölaitteiden toimintoja voidaan valvoa ja parametrejä voidaan asettaa. 20 Käyttöohje MOVITRAC LT E (versio B)

21 Käyttöönotto Yksinkertainen käyttöönotto I Yksinkertainen käyttöönotto 1. Kytke moottori taajuusmuuttajaan, ota huomioon moottorin jännitealue. 2. Syötä moottorin tyyppikilven moottoritiedot: P-08 = moottorin nimellisvirta P-09 = moottorin nimellistaajuus 3. Luo liitinten 1 ja 2 välinen yhteys ja aktivoi sillä käyttölaite Liitäntäkäyttö (vakioasetus) Liitäntätilassa tapahtuvaa käyttöä varten (vakioasetus): P-12 on oltava asetettuna 0:ksi (tehdasasetus). Kytke liitinrimaan liitinten 1 ja 2 välille kytkin. Liitä potentiometri (2,2 k k) liitinten 5, 6 ja 7 väliin, liukuosa liitetään navalla. Sulje kytkin käyttölaitteen aktivoimiseksi. Säädä pyörimisnopeus potentiometrillä Ohjauslaitetila Ohjauslaitetilassa tapahtuvaa käyttöä varten: Aseta P-12 1:ksi (yksisuuntainen) tai 2:ksi (kaksisuuntainen). Liitinriman liitinten 1 ja 2 am väliin kytketään hyppylanka tai kytkin käyttölaitteen aktivoimiseksi. Paina sen jälkeen <start>-painiketta. Käyttölaite aktivoidaan 0,0 Hz:llä. Paina <up>-painiketta pyörimisnopeuden korottamiseksi. Paina <stop>-painiketta käyttölaitteen pysäyttämiseksi. Kun lopuksi painetaan <start>-painiketta, käyttölaite palaa entiselle pyörimisnopeudelle. (Mikäli kaksisuuntainen tila on aktivoitu (P-12 = 2), pyörimissuunta muuttuu päinvastaiseksi, kun painetaan <start>-painiketta). HUOM! Haluttu tavoitenopeus voidaan esisäätää painamalla <stop>-painiketta käyttölaitteen ollessa pysähtyneenä. Kun sen jälkeen painetaan <start>-painiketta, käyttölaite siirtyy ramppia pitkin kyseiseen pyörimisnopeuteen saakka Tärkeitä parametrejä Maksimi- ja mininipyörimisnopeus esisäädetään parametreillä P-01 ja P-02. Kiihdytykset ja hidastukset esisäädetään parametreillä P-03 ja P-04. Moottorin tyyppikilven tiedot syötetään parametrien P-07-P-10 avulla. Käyttöohje MOVITRAC LT E (versio B) 21

22 6 I 0 Käyttöönotto Yksinkertainen käyttöönotto Kenttäväyläkäytön käyttöönotto Käyttölaite otetaan käyttöön yllä olevan luvun 6.2 ohjeiden mukaisesti. Jotta käyttölaitetta voidaan ohjata SBus-järjestelmäväylän kautta, parametri P-12 asetetaan 3:ksi tai 4:ksi 3 = ohjaussana ja nopeuden ohjearvo SBus-järjestelmäväylän kautta, ramppiajat parametrien P-03 / P-04 mukaisesti 4 = ohjaussana, nopeuden ohjearvo ja ramppiaika SBus-järjestelmäväylän kautta P-14 asetetaan 101:ksi (vakio), jotta päästään laajennettuun valikkoon. Parametrin P-36 arvot säädetään seuraavalla tavalla: Jotta SBus-osoitteesta tulee selkeä, arvoksi asetetaan 1-63 Siirtonopeus asetetaan yhdyskäytävää vastaavaa SBus-siirtonopeutta varten 500 kbaud:iksi (vakio) Käyttölaitteen aikavalvontakäyttäytyminen määritetään siltä varalta, että tiedonsiirto keskeytyy: 0: Jatka viimeksi käytetyillä tiedoilla (vakio) t_xxx: Pois päältä kytkeminen xxx millisekunnin viiveen jälkeen, trip-reset tarvitaan r_xxx: Pysähdys rampin varrella xxx millisekunnin viiveen jälkeen, auto-restart uusilla tiedoilla Käyttölaite liitetään SBus-järjestelmäväylän kautta DFx- / UOH-yhdyskäytävään luvun 5.4 mukaisesti ("Tiedonsiirtoliitäntä RJ45"). DFx- / UOH-yhdyskäytävän DIP-kytkin asetetaan kenttäväyläyhdyskäytävän autosetup:in suorittamiseksi OFF-tilasta ON-tilaan. Yhdyskäytävän LED "H1" syttyy uudelleen palamaan ja sammuu sen jälkeen kokonaan. Mikäli LED "H1" palaa, kyseinen yhdyskäytävä tai jokin järjestelmäväylän käyttölaitteista on kytketty ohjeiden vastaisesti tai se on otettu käyttöön väärin. DFx- / UOH-yhdyskäytävän ja väylämasterin välisen kenttäväylätiedonsiirron luominen kuvataan sitä vastaavassa Fx-käsikirjassa. Siirrettyjen tietojen valvonta Yhdyskäytävän kautta siirrettyjä tietoja voidaan valvoa seuraavalla tavalla: Yhdyskäytävän X24-engineering-liitännän kautta MOVITOOLS -MotionStudion avulla Yhdyskäytävän internet-sivun kautta (ainoastaan DFE3x Ethernet-yhdyskäytävät) 22 Käyttöohje MOVITRAC LT E (versio B)

23 Käyttöönotto Yksinkertainen käyttöönotto I 0 6 Siirretyn prosessidatan (PD) kuvaus Prosessidatasanat (16-bitin) yhdyskäytävästä käyttölaitteeseen (PO): Kuvaus Alue Asetukset PO1 Ohjaussana 0 Pääteasteen deaktivoiminen 0: Aktivoitu 1: Deaktivoitu PO2 PO3 Nopeuden ohjearvo Ramppiaika (kun P-12 = 4) Ei toimintoa (kun P-12 =3) 1 Pikapysäytys 2. hidastusrampin varrella (P-24) 2 Pysähdys prosessirampin varrella P-03 / P-04 tai PO3 0: Seis 1: Käynnistys 0: Seis 1: Käynnistys Varattu 0 6 Trip-reset Reunaviiva 0 Ã 1= trip-reset Varattu 0 Skaalaus: 0 x 4000 = 100 % suurimmasta sallitusta pyörimisnopeudesta, kuten parametrissä P-01 on esiasetettu Arvoja, jotka ovat yli 0 x 4000 tai alle 0 x C000, on rajoitettu arvoiksi 0 x 4000 / 0 x C000 Skaalaus: Kiihdytys ja hidastus (ms) delta n:lle = 50 Hz Ramppiajat esiasetettu kuten parametreissä P-03 ja P-04 Prosessidatasanat (16-bitin) käyttölaitteesta yhdyskäytävään (PI): Kuvaus Alue Asetukset PI1 Tilasana 0 Pääteaste aktivoitu 0: Deaktivoitu 1: Aktivoitu 1 Taajuusmuuttaja käyttövalmis 0: Ei toimintavalmis 1: Toimintavalmis 2 PO-datan aktivointi 1, kun P-12 = 3 tai Varattu 5 Häiriö/varoitus 0: Ei virhettä 1: Vika Varattu PI2 Nopeuden oloarvo (Hightavu) (Hightavu) Käyttölaitteen tila, kun bitti 5 = 0 0x01 = pääteaste aktivoitu 0x02 = ei aktivoitu / ei käynnissä 0x04 = aktivoitu / käynnissä 0x05 = tehdasasetus on aktiivinen Vikakoodi, kun bitti 5 = = käyttölaitteen lähtö-ylivirta 004 = ei aktivoitu / ei käynnissä 006 = tulon vaihe-epäsymmetrian pois päältä kytkeytyminen / tulovaihekatkos 007 = DC-väylän ylijännite 008 = moottorin ylikuormitus 009 = parametri asetettu tehdasasetustilaan 011 = ylilämpötilakatkaisu 026 = ulkopuolinen katkaisu 047 = pois päältä kytkentä tiedonsiirtoyhteyden (SBus) katkeaminen 113 = virhe analogitulossa, virta alle 2,5 ma 117 = alilämpötilakatkaisu 198 = alijännite DC-väylä 200 = yleinen vika / pääteastevika Skaalaus: 0 x 4000 = 100 % suurimmasta sallitusta pyörimisnopeudesta, kuten parametrissä P-01 on esiasetettu PI3 Olovirta Skaalaus: 0 x 4000 = 100 % suurimmasta sallitusta virrasta, kuten parametrissa P-08 on esiasetettu Käyttöohje MOVITRAC LT E (versio B) 23

24 6 I 0 Käyttöönotto Yksinkertainen käyttöönotto Esimerkki: Seuraavat tiedot siirretään käyttölaitteelle, kun: Binääritulot on konfiguroitu ja kytketty asianmukaisesti käyttölaitteen aktivoimiseksi Parametri P-12 on asetettu 3:ksi käyttölaitteen ohjaamiseksi SBus-järjestelmäväylän kautta Kuvaus Alue PO1 Ohjaussana 0 Pikapysäytys 2. hidastusrampin varrella (P-24) 1 Vähitellen pysähtyminen 2 Pysähtyminen prosessirampin P-04 varrella Varattu 6 Käynnistyminen ramppia pitkin siirtymällä (P-03) ja pyöriminen nopeuden ohjearvolla (PO2) PO2 Nopeuden 0x4000 = = maksiminopeus, esim. 50 Hz (P-01) oikealle ohjearvo 0x2000 = 8192 = 50 % enimmäisnopeudesta, esim. 25 Hz oikealle 0xC000 = = maksiminopeus, esim. 50 Hz (P-01) vasemmalle 0x0000 = 0 = miniminopeus parametrin P-02 mukaisesti Käyttölaitteen siirtämien prosessitietojen tulisi näyttää käytön aikana tältä: Kuvaus Alue PI1 Tilasana 0x0407 Tila = käynnissä Pääteaste aktivoitu Käyttölaite käyttövalmis PO-datan aktivointi PI2 Nopeuden oloarvo Tulisi vastata PO2:ta (nopeuden ohjearvo) PI3 Olovirta Riippuvainen pyörimisnopeudesta ja kuormasta 24 Käyttöohje MOVITRAC LT E (versio B)

25 Toiminta Käyttölaitteen tila I Toiminta Seuraava tieto näytetään, jotta käyttölaitteen käyttötila voidaan lukea milloin vain: Käyttölaite ok Käyttölaite käynnissä Vika / lauk. Käyttölaitteen tilanäyttö, staattinen Käyttölaitteen tilanäyttö, käynnissä Virheilmoitus 7.1 Käyttölaitteen tila Tilanäyttö, staattinen Seuraava luettelo osoittaa, mitä lyhenteitä käyttölaitteiden tiloista näytetään, kun moottori on pysähdyksissä. Lyhenne StoP P-deF Stndby Kuvaus Käyttölaitteen tehotaso kytketty pois päältä. Kyseinen ilmoitus ilmestyy näkyviin, kun käyttölaite on pysähdyksissä eikä virheitä ole ilmennyt. Käyttölaite on valmis normaalikäyttöön. Esimääritetyt parametrit on ladattu. Kyseinen ilmoitus ilmestyy näkyviin, kun käyttäjä aktivoi käskyn ladata tehtaalla asetetu parametrit. Reset-painiketta on painettava ennen kuin käyttölaite otetaan uudelleen käyttöön. Käyttölaite on standby-tilassa. Kyseinen ilmoitus ilmestyy näkyviin 30 sekuntia sen jälkeen kun käyttölaite on saavuttanut pyörimisnopeuden 0 ja myös ohjearvo on Tilanäyttö, käynnissä Seuraava luettelo osoittaa, mitä lyhenteitä käyttölaitteiden tiloista näytetään, kun moottori on käynnissä. Ohjauspaneelin <Navigate>-painikkeella voidaan vaihdella lähtötaajuuden, lähtövirran ja pyörimisnopeuden välillä. Lyhenne H xxx A xxx xxxx (vilkkuvat pisteet) Kuvaus Käyttölaitteen lähtötaajuus näytetään Hz:inä. Kyseinen ilmoitus ilmestyy näyttöön käyttölaitteen ollessa käynnissä. Käyttölaitteen lähtövirta näytetään ampeereina. Kyseinen ilmoitus ilmestyy näyttöön käyttölaitteen ollessa käynnissä. Käyttölaitteen toisioakselin pyöriminopeus näytetään mittayksikkönä 1/min. Kyseinen ilmoitus ilmestyy näkyviin käyttölaitteen ollessa käynnissä, kun moottorin nimellispyörimisnopeus on syötetty parametriin P-10. Käyttölaitteen lähtövirta ylittää parametriin P-08 määritetyn virran. MOVITRAC LT E valvoo ylikuormituksen korkeutta ja kestoa. MOVITRAC LT E kytkeytyy pois päältä ylikuormituksen korkeudesta riippuen toiminnolla "I.t-trP". Käyttöohje MOVITRAC LT E (versio B) 25

26 8 ja vikakoodit Vian korjaus 8 ja vikakoodit 8.1 Vian korjaus Oire Kuormittamattoman moottorin ylikuormitus- tai ylivirtakatkaisu kiihdytyksen aikana. Ylikuormitus tai ylivirta moottori ei pyöri Ei käyttölaitteen vapautusta näytössä säilyy "StoP" Käyttölaite ei käynnisty erittäin kylmissä ympäristöolosuhteissa. Syy ja korjaaminen Tarkista tähti- / kolmioliitännän liittimet moottorissa. Moottorin ja taajuusmuuttajan käyttöjännitteiden tulisi vastata toisiaan. Kolmiokytkennän ansiosta moottoria voidaan aina käyttää alhaisemmalla jännitteellä. Tarkista jumiutuneen roottorin mahdollisuus. Varmista, että mekaaninen jarru on auki (mikäli olemassa). Tarkista, onko binääritulossa 1 laitteiston vapautussignaali. Huolehdi oikeasta käyttäjän +10-V-lähtöjännitteestä (liitinten 5 ja 7 välillä). Mikäli jännite on väärä, tarkista käyttäjän liitinkiskon johdotus. Tarkista, onko parametrissa P-12 liitin- / ohjauslaitetila. Mikäli ohjauslaitetila on valittu, paina <start>-painiketta. Verkkojännitteen on oltava erittelyn mukainen. Mikäli ympäristön lämpötila on alle 10 C, voi olla, että käyttölaite ei käynnisty. Em. kaltaisissa olosuhteissa on varmistettava, että jokin paikalla oleva lämmönlähde pitää ympäristön lämpötilan yli 0 C. Ei pääsyä laajennettuihin valikoihin Parametrin P-14 on oltava asetettuna laajennetuksi pääsykoodiksi. Koodi on "101", paitsi mikäli käyttäjä on muuttanut koodin parametrissa P Vikahistoria Parametri P-13 parametritilassa arkistoi 4 viimeistä poiskytkentää ja / tai tapahtumaa. Jokainen poiskytkentä esitetään lyhennetyssä muodossa. Viimeksi ilmennyt poiskytkentä näytetään ensimmäisenä (parametrin P-13 arvoon syöttämisen jälkeen). Jokainen uusi poiskytkentä asetetaan luettelon yläreunaan ja muut pois kytkennät siirtyvät alaspäin. Vanhin poiskytkentä poistetaan poiskytkentäprotokollasta. HUOM! Mikäli poiskytkentäprotokollan viimeisin poiskytkentä on alijännite -kytkentä, poiskytkentäprotokollaan ei oteta enää muita alijännitepoiskytkentöjä. Näin vältetään, että poiskytkentäprotokolla täyttyy alijännitepoiskytkennöistä, joita esiintyy aina pakosta MOVITRAC LT E:n jokaisen poiskytkennän yhteydessä. 26 Käyttöohje MOVITRAC LT E (versio B)

27 ja vikakoodit Vikakoodit Vikakoodit Mikäli virhettä ei voida poistaa, ota yhteyttä SEW-EURODRIVEN-elektroniikkahuoltoon. Poiskytkentäilmoitus "O-I" "I.t-trP" "O-Uolt" "U-Uolt" "O-t" "PS-trP" "E-triP" "th-flt" "EE-F" Selitys Ylivirta moottoriin menevässä taajuusmuuttajalähdössä. Poiskytkentä käyttölaitteen aktivoinnin yhteydessä: Tarkista johdotusvirhe- tai oikosulkumahdollisuus. Poiskytkentä moottorin käynnistyksen yhteydessä: Tarkista moottori kippaamisen tai jumiutumisen varalta. Poiskytkentä käytön aikana: Tarkista äkillisen ylikuormituksen tai virheellisen toiminnan mahdollisuus. Taajuusmuuttajan ylikuormituskatkaisu, joka laukeaa, kun taajuusmuuttaja on toimittanut tietyn ajan > 100 % nimellisvirrasta (määritetty parametrissa P1-08). Näyttö vilkkuu osoituksena ylikuormituksesta. Ylijännite tasavirtaväylässä. Tarkista, että verkkojännite on raja-arvojen mukainen. Mikäli katkaisu ilmenee hidastuksen yhteydessä, viiveaikaa voi lyhentää. Alijännitekatkaisu Ilmenee rutiinimaisesti käyttölaitteen pysäyttämisen yhteydessä. Tarkista verkkojännite, mikäli katkaisu ilmenee käyttölaitteen ollessa käynnissä. Ylilämpötilakatkaisu. Tarkista käyttölaitteen jäähdytys ja tarkista mahdollisesti kotelon mitat. Poiskytkentä käyttölaitteen aktivoinnin yhteydessä: Tarkista johdotusvirhe- tai oikosulkumahdollisuus. Poiskytkentä käytön aikana: Tarkista äkillisen ylikuormituksen tai ylilämpötilan mahdollisuus. Ulkopuolinen poiskytkentä (liitetty binäärituloon 3). Tarkista moottorin termistori (mikäli liitetty). Viallinen termistori tai jäähdytyselementti. Ota yhteyttä SEW-EURODRIVE-huoltoon. EEPROM-vika parametreja ei tallennettu, tehdasasetukset palautettu. Mikäli vika toistuu, ota yhteyttä SEW-EURODRIVE-huoltopalveluun. " F" Virtaa analogitulossa määritetyn alueen ulkopuolella. Tarkista, onko tulovirta parametrissa P-16 määritetyn alueen sisäpuolella. 8.4 SEW-elektroniikkahuolto Korjaukseen lähettäminen Ilmoita seuraavat tiedot, kun toimitat laitteen korjattavaksi: Sarjanumero (Æ tyyppikilpi) Tyyppimerkintä Sovelluksen lyhyt kuvaus (sovellus, liitin- vai sarjaväyläohjaus) Liitetyn komponentit (taajuusmuuttaja, jne.) Mikä virhe on kyseessä Muut olosuhteet Omat oletukset vian syistä Vian ilmaantumista edeltäneet, tavanomaisesta poikkeavat seikat Käyttöohje MOVITRAC LT E (versio B) 27

28 9 P6.. P60. P600 Parametrit Vakioparametrit 9 Parametrit 9.1 Vakioparametrit Parametrit Kuvaus Alue Oletusarvo Selitys P-01 Maksiminopeus (Hz tai 1/min) P-02 Miniminopeus (Hz tai 1/min) P-03 Kiihdytys-ramppiaika (s) P-04 Hidastus-ramppiaika (s) 1) 60 Hz (vain USA & Kanada) P P-09 (enint. 500 Hz) P-05 Stoptila-valinta 0 Pysäyttäminen rampin varrella P-06 Energiaoptimointi P-07 Moottorin nimellisjännite P-08 Moottorin nimellisvirta 50 Hz 1) Pyörimisnopeuden yläraja Hz tai 1/min (ks. P-10) 0... P-01 (enint. 500 Hz) 0 Hz Pyörimisnopeuden yläraja Hz tai 1/min (ks. P-10) 0,0 600 s 5 s Kiihdytysramppiaika 0-50 Hz (kiinteä) sekunneissa 0,0 600 s 5 s Hidastus-ramppiaika 50 Hz (kiinteä) pysähtymiseen asti sekunneissa. Kun asetuksena on 0, kaikkein nopein mahdollinen ramppiaika aktivoidaan ilman poiskytkentää. 1 Vähitellen pysähtyminen 2 Pysäyttäminen rampin varrella (pikapysäytys) 0 Deaktivoitu 1 Aktivoitu 0 Mikäli verkko katkeaa ja P-05 = 0, käyttölaite yrittää pitää pyörimistä käynnissä vähentämällä kuormituksen nopeutta ja käyttämällä kuormitusta generaattorina. Kun P-05 = 2, käyttölaite siirtyy verkon katkoksen yhteydessä hidastusramppia P-04 pysähtymiseen asti. Samalla tila, jossa on jatkuva jarrutusteho, aktivoidaan tavallisille jarrutustöille. 0 Pienentää moottorin jännitettä automaattisesti kuormituksen ollessa kevyttä, mikäli toiminto on aktivoitu. Vähimmäisarvo on 50 % nimellisarvosta. 0, V 230 V Moottorin mitoitusjännite (tyyppikilpi) voltteina. 0, V 400 V Matalajännitekäyttölaitteissa kyseinen arvo on rajotettu 250 voltiksi. Kun asetuksena on 0, jännitteen kompensaatio on deaktivoitu % käyttölaitteen nimellisvirrasta Käyttöteho Moottorin mitoitusjännite (tyyppikilpi) ampeereina. P Hz 50 Hz 1) Moottorin nimellistaajuus (tyyppikilpi). P -10 Moottorin nimellisjännittyvät /min 0 Kun asetus ei ole 0, kaikki pyörimisnopeuteen liit- parametrit näytetään 1/min. P -11 Lisäjännite % maksimaalisesta lähtöjännitteestä, resoluutio 0,1 % P -12 P -13 P -14 Liitin- / ohjauspaneeliohjaus Poiskytkentäprotokolla Laajennetun valikon pääsykoodi Moottorin tehosta riippuvainen 0 1 Liitinohjaus Ohjauspaneeliohjaus 0 (liitinohjaus) (vain taaksepäin) 2 Ohjauspaneeliohjaus (start-painike: vaihteleminen eteen- ja taaksepäin välillä) 3 SBus-verkko-ohjaus, jossa on sisäänrakennetut kiihdytys- /hidastusrampit 4 Ei käytössä Neljä viimeistä poiskytkentää tallennetaan No fault Nostaa alhaisilla nopeuksilla MOVITRAC :in lähtöjännitettä säädettävän arvon verran 'juuttuneiden' kuormien käynnistymisen helpottamiseksi. Jatkuvassa käytössä alhaisilla nopeuksilla on käytettävä erillistuulettimella varustettua moottoria. Parametrissa P-12 = 2 voidaan siirtyä eteen- ja taaksepäin ohjauspaneelin <start>-painikkeella. Käyttölaitteen ollessa pysähdyksissä nopeuden ohjearvo voidaan asettaa painikkeilla STOPP ja Í. Neljä viimeistä poiskytkentää tallennetaan kronologisesti, eli viimeisin näytetään ensimmäisenä. Tallennetut poiskytkennät saa näkyviin painikkeilla 'ylös' ja 'alas' Arvon "101" (vakio) asettaminen laajennettua valikkoonpääsyä varten. Parametrin P-37 koodi muutetaan laajennettuun parametrisarjaan pääsyn estämiseksi. 28 Käyttöohje MOVITRAC LT E (versio B)

29 Parametrit Laajennetut parametrit P6.. P60. P Laajennetut parametrit Parametri Kuvaus Alue Oletusarvo Selitys P-15 Binääritulon toimintoasetukset P-16 Analogitulo V/mA -17 Lähtö-kytkentätaajuus P-18 Käyttäjä-relelähdön valinta P-19 Käyttäjä-relelähtö. raja-arvo P-20 Esimääritetty pyörimisnopeus 1-21 Esimääritetty pyörimisnopeus 2 P-22 Esimääritetty pyörimisnopeus 3 P-23 Esimääritetty pyörimisnopeus 4-24 Hidastus-ramppiaika 2 P-25 Analogitulon toimintojen valinta Määrittää binääritulojen toiminnan V, b V, ma, t ma, r ma, t ma, r ma V Konfiguroi analogitulon formaatin V: Unipolar-tila (jännitetulo) b V, Bipolar-tila (jännitetulo) ma: Unipolar-tila (virtatulo) ma: Unipolar-tila (virtatulo) ma: Invertoitu unipolaarinen virtatila "t": käyttölaite kytkeytyy pois päältä, kun signaali perutaan käyttölaitteen ollessa aktivoitunar": Käyttölaite siirtyy ramppia pitkin esimääritettyyn pyörimisnopeuteen 1, kun signaali perutaan käyttölaitteen ollessa aktivoituna khz 4 / 8 khz Maksimaalisen lähtö-kytkentätaajuuden asettaminen 0 1 Käyttölaite aktivoitu Käyttölaite ok (ei kytketty pois päältä) 1 (käyttölaite kunnossa) 2 Moottori toimii tavoitenopeudella 3 Käyttölaite pakkopysäytetty 4 Moottorin pyörimisnopeus à raja-arvo 5 Moottorivirta à raja-arvo 6 Moottorin pyörimisnopeus < raja-arvo 7 Moottorivirta < raja-arvo Käyttäjä-releasetukset. Digitaalilähtörajaarvo määritetty parametrissä P-19 olevalla arvolla % 100 % Määrittää parametrin P-18 raja-arvon. P-01 (min)... P-01 (max) 0 Hz Määrittää painelu- / esivaratun pyörimisnopeuden 1 P-01 (min)... P-01 (max) 0 Hz Määrittää painelu- / esivaratun pyörimisnopeuden 2 P-01 (min)... P-01 (max) 0 Hz Määrittää painelu- / esivaratun pyörimisnopeuden 3 P-01 (min)... P-01 (max) 0 Hz Määrittää painelu- / esivaratun pyörimisnopeuden s 0 Valittu binääritulojen kautta tai verkon katkoksen yhteydessä parametrin P-05 mukaisesti. 0 Käyttölaite aktivoitu (digitaalinen) 8 Digitaalilähtö (0 / 24 V) valitaan vaihtoehdoilla 1 Käyttölaite kunnossa (digitaalinen) Digitaalilähtöraja-arvo määritetty parametrissä 2 Moottori toimii tavoitenopeudella (digitaalinen) P-19 olevalla arvolla. Vaihtoehdoilla 8 ja 9 valitaan analogilähtö. 3 Käyttölaite kytketty pois päältä (digitaalinen) 4 Moottorin pyörimisnopeus à raja-arvo (dig.) 5 Moottorivirta à raja-arvo (digitaalinen) 6 Moottorin pyörimisnopeus < raja-arvo (dig.) 7 Moottorivirta < raja-arvo (digitaalinen) 8 Moottorin pyörimisnopeus (analoginen) 9 Moottorivirta (analoginen) Käyttöohje MOVITRAC LT E (versio B) 29

30 9 P6.. P60. P600 Parametrit Laajennetut parametrit P-35 Analogisen tulon skaalaustekijä Parametri Kuvaus Alue Oletusarvo Selitys P-26 Ohitus hystereesinauha 0... P-01 0 Hz Pyörimisnopeus säilyy ylemmällä tai alemmalla ohitustaajuusrajalla, kunnes tulossa saavutetaan aina toinen ohitustaajuusraja. Pyörimisnopeus kulkee ohitusnauhan läpi parametreihin P-03 ja P-04 esiasetetun nopeuden mukaisesti. P-27 Ohitustaajuus P-02 (min)... P-01 (max) 0 Hz Ohitusnauha-keskipiste P-28 Sovitusjännitteen U/f-ominaiskäyrä -29 Sovitustaajuuden U/f-ominaiskäyrä P-30 Liitinkäytön uudelleenkäynnistystoiminto P-31 Ohjauslaitetilan uudelleenkäynnistystoiminto P-32 Tasavirtajarrutus aktivointi / kesto 0... P-07 0 V Sovittaa olemassa olevan moottorin jännitteen kyseiseen arvoon parametriin esiasetetulla P-29 taajuudella P-09 0 Hz Asettaa taajuuden, jolla parametriin P-28 esiasetettu U/f-sovitusjännite kytketään. Edge-r, Auto-0... Auto-5 Auto-0 Automaattisten resetien lukumäärä. 0 Vähimmäisnopeus 1 Käyttölaite aktivoidaan asetuksen ollessa 1 Viimeinen nopeus 2 tai 3, kun käyttölaitteen ohjelma saa aktivointisignaalin. Nopeutta voidaan 2 Miniminopeus (auto-run) lopuksi muuttaa ohjauspaneelilla. 3 Viimeinen nopeus (auto-run) s 0 s Kun nopeus > 0, tasavirtajarrutus aktivoidaan heti kun nopeus saavuttaa nollan pysäytyssignaalin ollessa olemassa. Aktiivinen vain lukituksen (pysäytyksen) yhteydessä, ei aktivoinnissa. Siihen käytetään parametrissa P-11 esiasetettua arvoa. P-33 Spinkäynnistys 0 Deaktivoitu 0 Aktivoinnissa käyttölaite käynnistyy mitatusta 1 Aktivoitu roottorin nopeudesta. Lyhyt viive mahdollinen, mikäli roottori on pysähdyksissä. Käyttölaitteissa, joiden rakennekoko on 1, parametrilla P-33 = 1 voidaan aktivoida tasavirtajarrutus aktivoinnin yhteydessä. Kesto ja taso asetetaan parametreilla P-32 ja P-11. P-34 Jarruhakkuriaktivointi 0 Deaktivoitu 0 Ohjelmasuojaus saatavana vain BWLT :een. Kaikki muut jarruvastukset on suojattava erillisillä suoja- 1 Aktivoitu, ohjelmasuojaus ainoastaan BWLT :lle laitteilla. 2 Aktivoitu, muille BWxxxx:lle erillinen suojaus 0 % % 100 % Analogisen tulon skaalausresoluutio 0,1 %. 100% P-35 = 200% P-35 = 100% Speed 50% P - 35 = 50% 0% 0V 5V Analog input 10V 30 Käyttöohje MOVITRAC LT E (versio B)

31 Parametrit Laajennetut parametrit P6.. P60. P600 9 Parametri Kuvaus Alue Oletusarvo Selitys P-36 Tiedons.osoite Os.: 0 deaktivoitu, Os.: Selkeä käyttölaitteen osoite tiedons.verkostolle. Järjestelmäväylän akti- 9,6 k ,2 kbpd (SBus) OP-väylä (asetettu kiinteästi kbps:ksi) OP-väylä Järjestelmäväylä on deaktivoitu OP-väylässävointi / Siirtonopeuden asettaminen aktivoi järjestelmäväyläväylän kyseisellä siirtono- siirtonopeuden valinta peudella. Pois kytkentää edeltävä aika Poiskytkentä aktivoitu / hidastettu 0, 30, 100, 1000, 3000 (ms) 100 ms voidaan asettaa millisekuntien tarkkuudella tiedonsiirron katkeamisen varalta. Asetus "0" deaktivoi tiedonsiirron poiskytkennän. P-37 Pääsykoodin määritys P-38 Parametreihin pääsyn lukitus P-39 Analogisen tulon offset Määrittää pääsykoodin Laajennettu parametrisarja P Kaikkia parametreja voidaan muuttaa, ne tallennetaan automaattisesti verkkokatkoksen yhteydessä. 1 Read only. Muuttaminen ei ole sallittua. 0 (kirjoituspääsy ja automaattinen tallennus aktivoitu) Säätelee käyttäjän pääsyä käsiksi parametreihin. Kaikkia parametreja voidaan muuttaa kun P-38 = 0. Tehdyt muutokset tallenentaan automaattisesti. Kun P-38 = 1, parametrit on lukittu eikä niitä voi muuttaa % 0 % Analogisen tulon offset, resoluutio 0,1 %. 100% P-39 = -50% P-39 = 0% 50% P-39 = 50% Speed 0% 0V 5V P-39 = 100% 10V Analog input -50% -100% P-40 Nopeuden skaalauskertoimen näyttö Skaalaa nopeuden tällä kertoimella. Kun P-10 = 0: nopeus Hz tällä kertoimella skaalattuna. Kun P-10 > 0: nopeus 1/min skaalattu. Näytetään käyttölaitteessa reaaliaikaisena muuttujana. Käyttöohje MOVITRAC LT E (versio B) 31

32 9 P6.. P60. P600 Parametrit P-15 binääritulojen toimintojen valinta 9.3 P-15 binääritulojen toimintojen valinta Käyttäjä voi ohjelmoida MOVITRAC LT E:n binääritulojen toiminnat, eli käyttäjä voi valita toiminnot, joita sovellukseen tarvitaan. Seuraavissa taulukoissa näytetään binääritulojen toiminnot, jotka ovat riippuvaisia parametrien P12 (Liitin- / Ohjauspaneeliohjaus) ja P-15 (Digitaalitulon toimintojen valinta) arvoista Liitäntäkäyttö Kun P12 = 0 (liitinkäyttö), seuraava taulukko on voimassa. P-15 Binaaritulo 1 Binaaritulo 2 Binaaritulo 3 Analoginen tulo Huomautuksia: 0 Auki: Stop (lukitus) Sulj.: Suorittaminen (aktivointi) 1 Auki: Stop (lukitus) Sulj.: Suorittaminen (aktivointi) 2 Auki: Stop (lukitus) Sulj.: Suorittaminen (aktivointi) Auki: Stop (lukitus) Sulj.: Suorittaminen (aktivointi) Auki: Stop (lukitus) Sulj.: Suorittaminen (aktivointi) Auki: Stop (lukitus) Sulj.: Suorittaminen (aktivointi) 3 Auki: Stop (lukitus) Sulj.: Suorittaminen (aktivointi) 4 Auki: Stop (lukitus) Sulj.: Suorittaminen (aktivointi) 5 Auki: Eteenpäin stop Sulj.: Eteenpäin käynnistys 6 Auki: Stop (lukitus) Suljettu: Suorittaminen (aktivointi) 7 Auki: Eteenpäin stop Suljettu: Eteenpäin käynnistys 8 Auki: Stop (lukitus) Suljettu: Suorittaminen (aktivointi) 9 Auki: Eteenpäin stop Suljettu: Eteenpäin käynnistys Auki: eteenpäin Suljettu: taaksepäin Auki: Nopeusrefer. analoginen Suljettu: Esimääritetty pyörimisnopeus 1 / 2 Binääritulo 2: Auki \ Binääritulo 3: Auki / Binääritulo 3: Auki \ Binääritulo 2: Sulj. / Binääritulo 3: Sulj. \ Binääritulo 2: Auki / Binääritulo 3: Sulj. \ Binääritulo 2: Sulj. / Auki: Nopeusrefer. analoginen Sulj.: Esimääritetty pyörimisnopeus 1 Auki: Analoginen tulo 1 Suljettu: Analoginen tulo 2 Auki: Taaksepäin stop Suljettu: Taaksepäin käynnistys Auki: Eteenpäin käynnistys Suljettu: Taaksepäin Auki: Taaksepäin stop Suljettu: Taaksepäin käynnistys Auki: Eteenpäin käynnistys Suljettu: Taaksepäin Auki: Taaksepäin stop Suljettu: Taaksepäin käynnistys Auki : nopeusrefer. analoginen Suljettu: Esimääritetty pyörimisnopeus 1 Auki: Esimääritetty pyörimisnopeus 1 Suljettu: Esimääritetty pyörimisnopeus 2 Æ Valitsee esimääritetyn nopeuden 1 Æ Valitsee esimääritetyn nopeuden 2 Æ Valitsee esimääritetyn nopeuden 3 Æ Valitsee esimääritetyn nopeuden 4 Erillisen poiskytkennän tulo: Auki: Poiskytkentä Suljettu: Käynnistys Analogituloissa Analogituloissa Auki: Esimääritetty pyörimisnopeus Suljettu: Maksiminopeus (P-01) Analogituloissa Ulk. tyypin PT100 lämpötilatunnistin tai vast. kytk. binäärit. 3 Analoginen tulo 2 Analogituloissa Kytkee analogitulon 1 ja 2 välillä. Analogitulolla 2 kiinteä V asetus. Auki: Nopeusrefer. analoginen Sulj.: Esimääritetty pyörimisnopeus 1 Erillisen poiskytkennän tulo: Auki: Poiskytkentä Suljettu: Käynnistys Erillisen poiskytkennän tulo: Auki: Poiskytkentä Suljettu: Käynnistys Auki: Esimääritetty pyörimisnopeus 1 Sulj.: Esimääritetty pyörimisnopeus 2 Auki: Esimääritetty pyörimisnopeus 1 Suljettu: Esimääritetty pyörimisnopeus 2 Analogituloissa Analogituloissa Analogituloissa Auki: Esimääritetty pyörimisnopeus 1 / 2 Suljettu: Esimääritetty pyörimisnopeus 3 / 4 Auki: Esimääritetty pyörimisnopeus 1 / 2 Suljettu: Esimääritetty pyörimisnopeus 3 / 4 Binääritulojen 1 ja 2 sulkeminen johtaa pikapysäytykseen. Tyypin PT100 erillinen lämpötilatunnistin tai vast. kytk. binäärit. 3 Binääritulojen 1 ja 2 sulkeminen johtaa pikapysäytykseen. Binääritulojen 1 ja 2 sulkeminen johtaa pikapysäytykseen. 32 Käyttöohje MOVITRAC LT E (versio B)

33 Parametrit P-15 binääritulojen toimintojen valinta P6.. P60. P600 9 P-15 Binaaritulo 1 Binaaritulo 2 Binaaritulo 3 Analoginen tulo Huomautuksia: 10 Sulkija (NO) Suljettu hetkeksi käynnistämiselle 11 Sulkija (NO) Suljettu hetkeksi käynnistymiselle 12 Auki: Stop (lukitus) Suljettu: Suorittaminen (aktivointi) Avaaja (NC) Avattu hetkeksi pysäyttämiselle Avaaja (NC) Avattu hetkeksi pysäyttämiselle Suljettu käynnistymiselle Auki pikapysäytysten aktivoinnille Auki: Nopeusrefer. analoginen Suljettu: Esimääritetty pyörimisnopeus 1 Sulkija (NO) Suljettu hetkeksi taaksepäin käynnistymiselle Auki: Nopeusrefer. analoginen Suljettu: Esimääritetty pyörimisnopeus 1 Analogituloissa Analogituloissa Analogituloissa Binääritulojen 1 ja 2 sulkeminen johtaa pikapysäytykseen Ohjauslaitetila Kun P12 = 1 tai 2 (ohjauslaitetila), seuraava taulukko on voimassa. P-15 Binaaritulo 1 Binaaritulo 2 Binaaritulo 3 Analoginen tulo Huomautuksia: 0, 1, 4, 5, Auki: Stop (lukitus) Suljettu: Suorittaminen (aktivointi) 2 Auki: Stop (lukitus) Suljettu: Suorittaminen (aktivointi) 3 Auki: Stop (lukitus) Suljettu: Suorittaminen (aktivointi) 6 Auki: Stop (lukitus) Suljettu: Suorittaminen (aktivointi) 7 Auki: Eteenpäin stop Suljettu: Eteenpäin käynnistys Suljettu: Alas sijoitettu painike YLÖS Suljettu: Alas sijoitettu painike YLÖS Suljettu: Alas sijoitettu painike YLÖS Auki: Eteenpäin käynnistys Suljettu: Taaksepäin Auki: Taaksepäin stop Suljettu: Taaksepäin Suljettu: Alas sijoitettu painike ALAS Suljettu: Alas sijoitettu painike ALAS Erillisen poiskytkennän tulo: Auki: Poiskytkentä Suljettu: Käynnistys Erillisen poiskytkennän tulo: Auki: Poiskytkentä Suljettu: Käynnistys Erillisen poiskytkennän tulo: Auki: Poiskytkentä Suljettu: Käynnistys Auki : eteenpäin +24 V: taaksepäin Auki: nopeusrefer. Ohjauslaite +24 V: Esimääritetty pyörimisnopeus 1 Suljettu: Alas sijoitettu painike ALAS Auki: nopeusrefer. Ohjauslaite +24 V: Esimääritetty pyörimisnopeus 1 Auki: nopeusrefer. Ohjauslaite +24 V: Esimääritetty pyörimisnopeus Tyypin PT100 erillinen lämpötilatunnistin tai vast. kytk. binäärit. 3 Tyypin PT100 erillinen lämpötilatunnistin tai vast. kytk. binäärit. 3 Binääritulojen 1 ja 2 samanaikainen sulkeminen johtaa pikapysäytykseen SBus-ohjaustila Kun P12 = 3 tai 4 (SBus-ohjaustila), seuraava taulukko on voimassa. P-15 Binaaritulo 1 Binaaritulo 2 Binaaritulo 3 Analoginen tulo Huomautuksia: 0, 1, 2, 4, 5, Auki: Stop (lukitus) Suljettu: Suorittaminen (aktivointi) 3 Auki: Stop (lukitus) Suljettu: Suorittaminen (aktivointi) 6 Auki: Stop (lukitus) Suljettu: Suorittaminen (aktivointi) 7 Auki: Eteenpäin stop Suljettu: Eteenpäin käynnistys Ei vaikutusta Ei vaikutusta Ei vaikutusta Binääritulon 1 on oltava kiinni, jotta käyttölaite toimii. Käynnistys- ja pysäytyskäskyjä annetaan RS-485-yhteyden kautta. Auki: Nopeusrefer. Master Sulj.: esiasetus Nopeus 1 Auki: Nopeusrefer. Master Suljettu: Analoginen tulo Auki: Nopeusrefer. Master Kiinni: nopeusrefer. Ohjauslaite Erillisen poiskytkennän tulo: Auki: Poisk. Sulj.: Käynnistys Erillisen poiskytkennän tulo: Auki: Poiskytkentä Suljettu: Käynnistys Erillisen poiskytkennän tulo: Auki: Poiskytkentä Suljettu: Käynnistys Ei vaikutusta Analogituloissa Ei vaikutusta Tyypin PT100 erillinen lämpötilatunnistin tai vast. kytk. binäärit. 3 Suljetussa binääritulossa 2 käynnistystä ja pysäytystä ohjataan RS-485:n kautta. Suljetussa binääritulossa 2 käyttölaite toimii automaattisesti, mikäli binääritulo 1 on kiinni. Suljettu binääritulo 2: Käynnistystä ja pysäytystä ohjataan RS-485:n kautta. Sulj. Binääritulo 2: Käyttölaite toimii automaattisesti, mikäli binääritulo 1 on suojettu, parametrin P-31 asetuksesta riippuen. Käyttöohje MOVITRAC LT E (versio B) 33

34 9 P6.. P60. P600 Parametrit Parametrien reaaliaikavalvonta (vain lukuoikeus) 9.4 Parametrien reaaliaikavalvonta (vain lukuoikeus) Parametriryhmä nolla mahdollistaa valvontatarkoituksessa pääsyn sisäisiin käyttölaiteparametreihin. Kyseisiä parametrejä ei voi muuttaa. Parametri Kuvaus Näyttöosa Selitys P00 (1) Arvo analogitulo % 100 % = maksimaalinen tulojännite P00 (2) Arvo analogitulo % 100 % = maksimaalinen tulojännite P00 (3) Nopeusreferenssitulo P P1-01 Kun P-10 = 0: Nopeuden näyttö Hz, muutoin 1/min. P00 (4) Binääritulon tila Binääriarvo Binääritulon tila P00 (5) Varattu 0 Varattu P00 (6) Varattu 0 Varattu P00 (7) Moottorissa oleva jännite AC V Moottorin efektiivinen jännitearvo P00 (8) DC-väyläjännitteen protokolla V DC Sisäinen DC-väyläjännite P00 (9) Jäähdytyselementin lämpötila C Jäähdytyselementin lämpötila C P00 (10) Työtuntilaskuri tuntia Ei muutosta tehdasasetuksia palautettaessa P00 (11) Käyntiaika viimeisen pois päältä kytkennän jälkeen (1) tuntia Käyttölaitteen lukitus (tai sammuttaminen) pysäyttää käyntiaikakellon, palautetaan seuraavassa aktivoinnissa vain pois päältä kytkennän yhteydessä. Palautus seuraavassa aktivoinnissa myös verkkokatkoksen jälkeen. P00 (12) P00 (13) Käyntiaika viimeisen pois päältä kytkennän jälkeen (2) Käyntiaika viimeisen lukituksen jälkeen tuntia Käyttölaitteen lukitus (tai sammuttaminen) pysäyttää käyntiaikakellon, reset seuraavassa aktivoinnissa pois päältä kytkennän yhteydessä. Ei palauteta verkkokatkoksessa/verkon uudelleen kytkeytymisessä ilman edeltävää pois päältä kytkentää, ei myöskään seuraavassa aktivoinnissa verkkokatkoksen jälkeen tuntia Käyttölaitteen lukitus pysäyttää käyntiaikakellon, arvo palautetaan seuraavan aktivoinnin yhteydessä. P00 (14) Varattu 0 Varattu P00 (15) DC-väyläjännitteen protokolla V 8 viimeistä arvoa ennen pois päältä kytkentää P00 (16) Lämpötilatunnistimen protokolla C 8 viimeistä arvoa ennen pois päältä kytkentää P00 (17) Moottorin virta 0-2 nimellisvirta 8 viimeistä arvoa ennen pois päältä kytkentää P00 (18) Ohjelma-ID, I/O ja moottorin ohjaus esim. "1.00", "47AE" Versionumero ja tarkistussumma. "1" vasemmalla puolella tarkoittaa I/O-prosessoria "2" vasemmalla puolella tarkoittaa moottorin ohjausta P00 (19) Käyttölaitteen sarjanumero P00 (20) Käyttölaitetunniste Käyttölaitteen teho / ohjelmistoversio Selkeä käyttölaitteen sarjanumero esim / 32 / 005 Käyttölaitteen teho, käyttötapa ja ohjelmistoversiokoodit. Pääsy parametriryhmään nolla Kun P-14 = P-37 (tehdasasetus 101), kaikki parametrit ovat näkyvissä. Mikäli käyttäjä siirtyy parametriin P-00, 'Navigate'-painiketta painamalla näytetään "P-00 z", jossa z esittää parametrin P-00 sisäistä alempaa lukua (eli ). Käyttäjä voi jatkaa sen jälkeen haluttuun P-00 parametriin. Kun 'Navigat'-painiketta painetaan uudelleen, kyseisen parametrin arvo näytetään nollaryhmälle. Useampiarvoisissa parametreissä (esim. ohjelma-id) ne näytetään painamalla 'ylös'- ja 'alas'-painikkeita. Kun 'Navigate'-painiketta painetaan lyhyesti, näyttö siirtyy seuraavalle korkeammalle tasolle. Kun 'Navigate'-painiketta painetaan uudelleen lyhyesti (ilman että 'ylös'- tai 'alas'-painiketta painetaan), näyttö siirtyy seuraavalle korkeammalle tasolle (pääparametritaso, eli P-00). Mikäli 'ylös'- tai 'alas'-painikkeita painetaan alemmalla tasolla (esim. P-00 5) P-00- indeksin muuttamiseksi, parametriarvo saadaan näkyviin, kun 'Navigate'-painiketta painetaan lyhyesti. 34 Käyttöohje MOVITRAC LT E (versio B)

35 Tekniset tiedot Yhteensopivuus kva i P f n Hz Tekniset tiedot 10.1 Yhteensopivuus Kaikki tuotteet ovat seuraavien kansainvälisten standardien mukaisia: Pienjännitedirektiivin mukainen CE-merkíntä IEC Pienjännitejärjestelmän eristys UL 508C Power Conversion Equipment EN Säädettävänopeuksiset sähköiset käyttöjärjestelmät - Osa 3 EN / -2, -3, -4 alan perusstandardi Häiriönsieto / häiriönpäästö (EMC) NEMA 250:n, EN 60529:n mukainen kotelointiluokka UL 94:n mukainen paloluokitus C-Tick cul 10.2 Ympäristö Ympäristön lämpötila-alue käytön aikana C kun PWM-taajuus on 8 khz Varastointiympäristön lämpötila-alue C Suurin sallittu pystytyskorkeus nimelliskäytössä m Tehon heikkeneminen yli 1000 m:n korkeudessa 1 % / 100 m enint m Suurin sallittu suhteellinen ilmankosteus 95 % (kondensaatio ei sallittu) Kytkentäkaappikäyttölaitteen kotelointiluokka IP20 Käyttölaite, jolla on korkea kotelointiluokka IP55, NEMA 12 k Käyttöohje MOVITRAC LT E (versio B) 35

36 10 kva i P n f Hz Tekniset tiedot Lähtöteho ja virtakuormitettavuus 10.3 Lähtöteho ja virtakuormitettavuus vaihejärjestelmä AC 115 volttia 3-vaiheisille AC-230-V-moottoreille (jännitteen kahdentaja) MOVITRAC LT EMC-suodatinluokka 0 IP20 vakio Tyyppi MC LT E B Tuotenumero IP55- / NEMA-12-kotelo Tyyppi MC LT E B Tuotenumero IP55- / NEMA-12-kotelo ja Tyyppi MC LT E B kytkin Tuotenumero TULO Liitäntäjännite U verkko 1 AC 115 V ± 10 % Verkkotaajuus f verkko 50/60 Hz ± 10 % Verkkosulake [A] LÄHTÖ Suositeltu moottorin teho [kw] 0,37 0,75 1,1 [PS] 0,5 1,0 1,5 Lähtöjännite U moottori V (jännitteen kahdentaja) Lähtövirta [A] 2,3 4,3 5,8 Moottorikaapelin Cu 75C koko [mm 2 ] 1,0 1,5 [AWG] 16 Suurin sallittu moottorikaapelin pituus [m] Suojattu Suojattu YLEISTÄ Suurin sallittu ympäristön lämpötila taajuuden ollessa 8 khz [ C] 50 Rakennekoko Käyttöohje MOVITRAC LT E (versio B)

37 Tekniset tiedot Lähtöteho ja virtakuormitettavuus kva i P n f Hz vaihejärjestelmä AC 230 volttia 3-vaiheisille AC-230-V-moottoreille MOVITRAC LT EMC-suodatinluokka 0 IP20 vakio Tyyppi MC LT E B Tuotenumero IP20 vakio, Tyyppi MC LT E B B B B B B jossa suodatin Tuotenumero IP55- / NEMA- Tyyppi MC LT E B kotelo Tuotenumero IP55- / NEMA- Tyyppi MC LT E B B B B B B kotelo jossa suodatin Tuotenumero IP55 / NEMA 12 Tyyppi MC LT E B jossa kytkin Tuotenumero IP55 / NEMA 12 Tyyppi MC LT E B B B B B B jossa kytkin ja suodatin Tuotenumero TULO Liitäntäjännite U verkko 1 AC V ± 10 % Verkkotaajuus f verkko 50/60 Hz ± 10 % Verkkosulake [A] LÄHTÖ Suositeltu moottorin teho [kw] 0,37 0,75 1,5 1,5 2,2 [PS] 0, Lähtöjännite U moottori V Lähtövirta [A] 2,3 4, ,5 Moottorikaapelin Cu 75C koko [mm 2 ] 1,0 1,5 [AWG] 16 Suurin sallittu Suojattu moottorikaapelin pituus [m] Suojattu YLEISTÄ Suurin sallittu ympäristön lämpötila taajuuden ollessa 8 khz [ C] 50 Rakennekoko 1 2 Käyttöohje MOVITRAC LT E (versio B) 37

38 10 kva i P n f Hz Tekniset tiedot Lähtöteho ja virtakuormitettavuus vaihejärjestelmä AC 230 volttia 3-vaiheisille AC-230-V-moottoreille MOVITRAC LT EMC-suodatinluokka 0 IP20 vakio Tyyppi MC LT E B... IP20 vakio, jossa suodatin IP55- / NEMA-12- kotelo IP55- / NEMA-12- kotelo jossa suodatin IP55 / NEMA 12 jossa kytkin IP55 / NEMA 12 jossa kytkin ja suodatin Tuotenumero Tyyppi MC LT E B A A A Tuotenumero Tyyppi MC LT E B Tuotenumero Tyyppi MC LT E B A A A Tuotenumero Tyyppi MC LT E B Tuotenumero Tyyppi MC LT A A A3-4- E B Tuotenumero TULO Liitäntäjännite U verkko 3 AC V ± 10 % Verkkotaajuus f verkko 50/60 Hz ± 10 % Verkkosulake [A] LÄHTÖ Suositeltu moottorin teho [kw] 0,37 0,75 1,5 1,5 2,2 4,0 [PS] 0, Lähtöjännite [U moottori V ] Lähtövirta [A] 2,3 4, ,5 18 Moottorikaapelin Cu 75C [mm 2 ] 1.0 1,5 2,5 koko [AWG] Suurin sallittu Suojattu mootto- rikaapelin Suojattu [m] pituus YLEISTÄ Suurin sallittu ympäristön lämpötila taajuuden ollessa 8 khz [ C] 50 Rakennekoko 1 2 3s 38 Käyttöohje MOVITRAC LT E (versio B)

39 Tekniset tiedot Lähtöteho ja virtakuormitettavuus kva i P n f Hz vaihejärjestelmä AC 400 volttia 3-vaiheisille AC-400-V-moottoreille MOVITRAC LT EMC-suodatinluokka 0 IP20 vakio IP20 vakio, jossa suodatin IP55- / NEMA- 12-kotelo IP55- / NEMA- 12-kotelo jossa suodatin IP55 / NEMA 12 jossa kytkin IP55 / NEMA 12 jossa kytkin ja suodatin TULO Tyyppi MC LT E B Tuotenumero Tyyppi MC LT E B A A A A A A A Tuotenumero Tyyppi MC LT E B Tuotenumero Tyyppi MC LT E B A A A A A A A Tuotenumero Tyyppi MC LT E B Tuotenumero Tyyppi MC LT E B A A A A A A A Tuotenumero Liitäntäjännite U verkko 3 AC V ± 10 % Verkkotaajuus f verkko 50/60 Hz ± 10 % Verkkosulake [A] LÄHTÖ Suositeltu moottorin [kw] 0,75 1,5 1,5 2,2 4 5,5 7,5 teho [PS] ,5 10 Lähtöjännite [U moottori] V Lähtövirta [A] 2,2 4,1 4,1 5,8 9, Moottorikaapelin [mm 2 ] 1,0 1,5 2,5 Cu 75C koko [AWG] Suurin sallittu Suojattu moottorikaapelin Suojattu [m] pituus YLEISTÄ Suurin sallittu ympäristön lämpötila taajuuden ollessa 8 khz [ C] 50 Rakennekoko 1 2 3s Käyttöohje MOVITRAC LT E (versio B) 39
