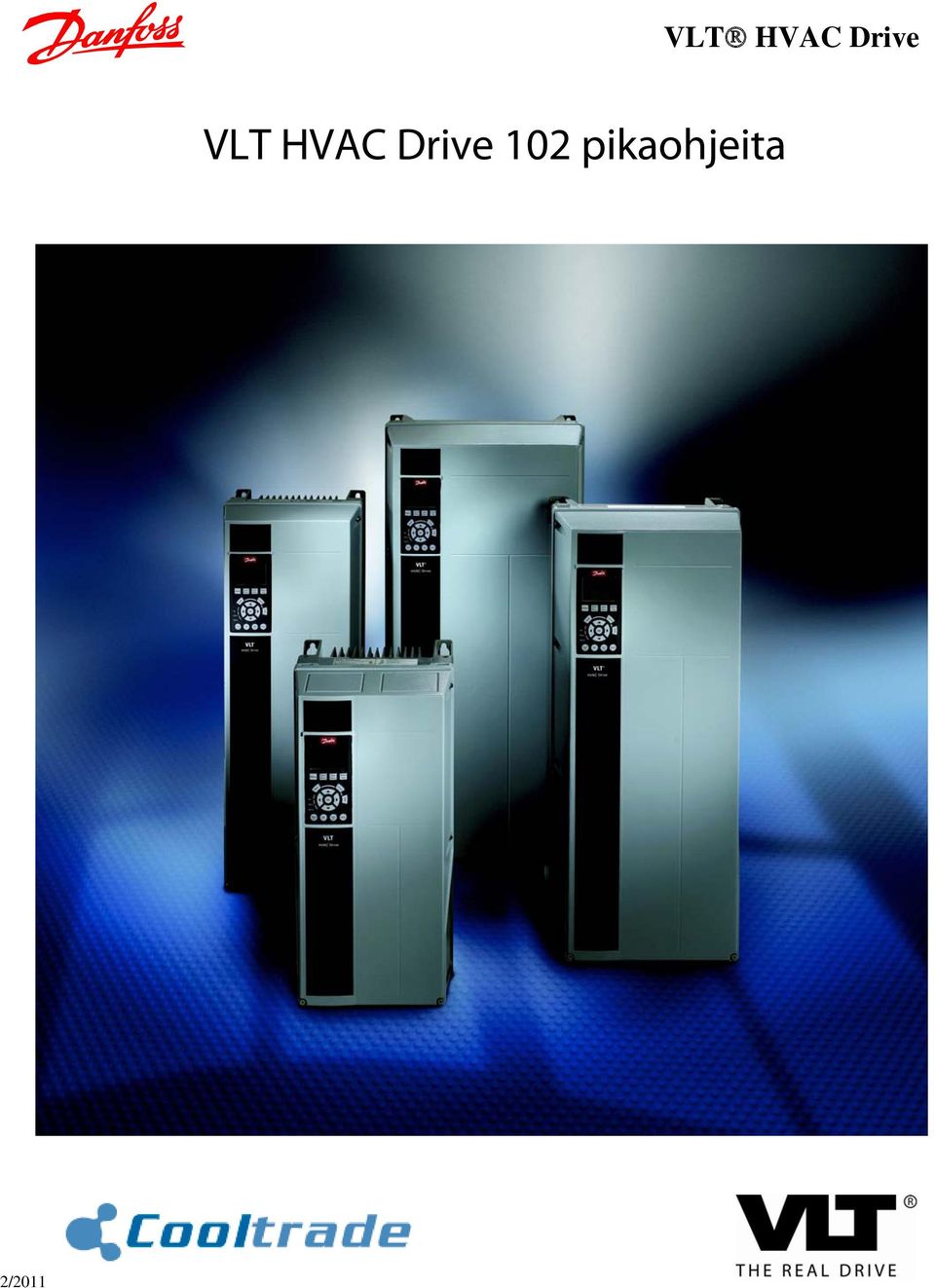

1 VLT HVAC Drive 102 pikaohjeita

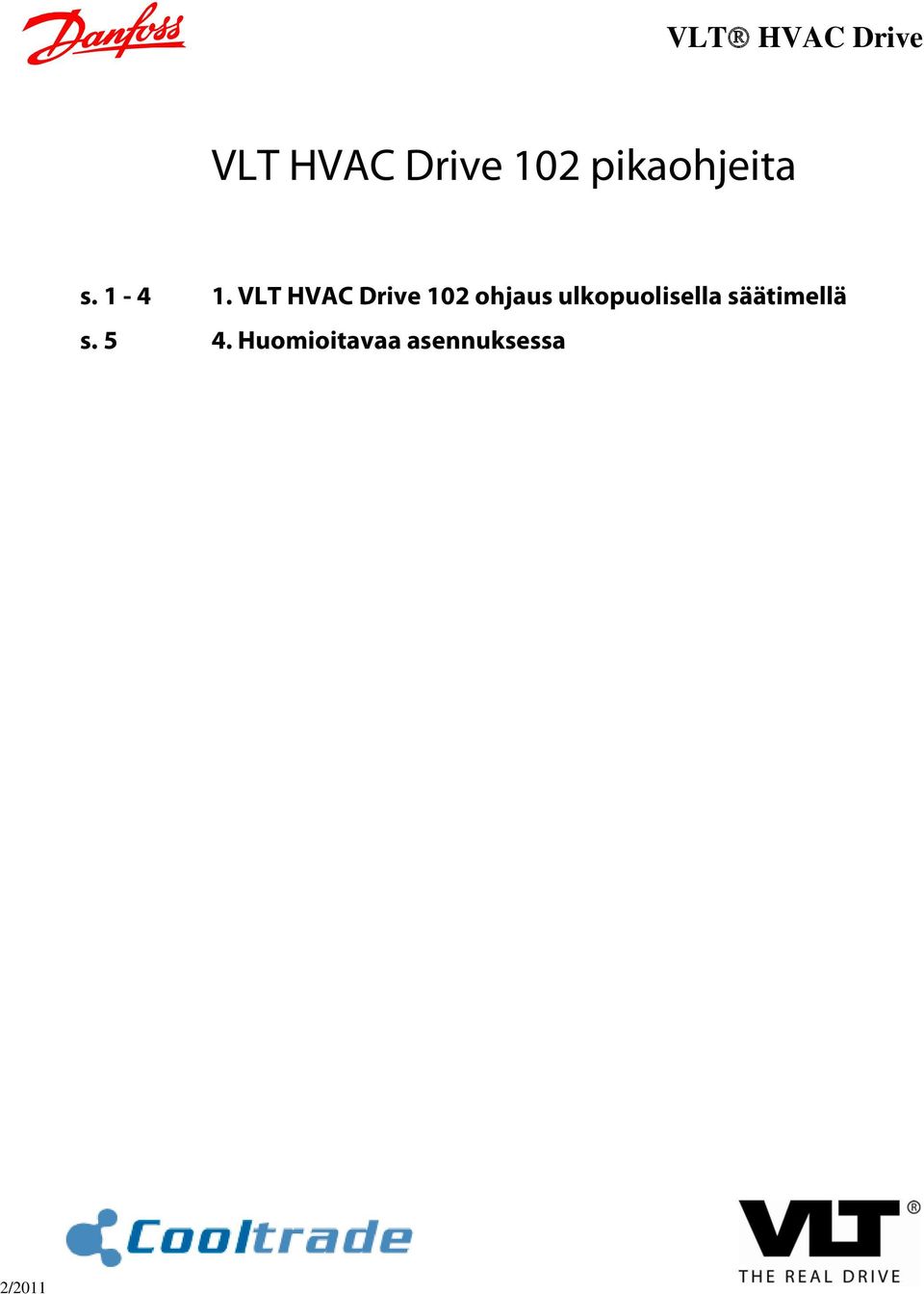

2 VLT HVAC Drive 102 pikaohjeita s VLT HVAC Drive 102 ohjaus ulkopuolisella säätimellä s Huomioitavaa asennuksessa

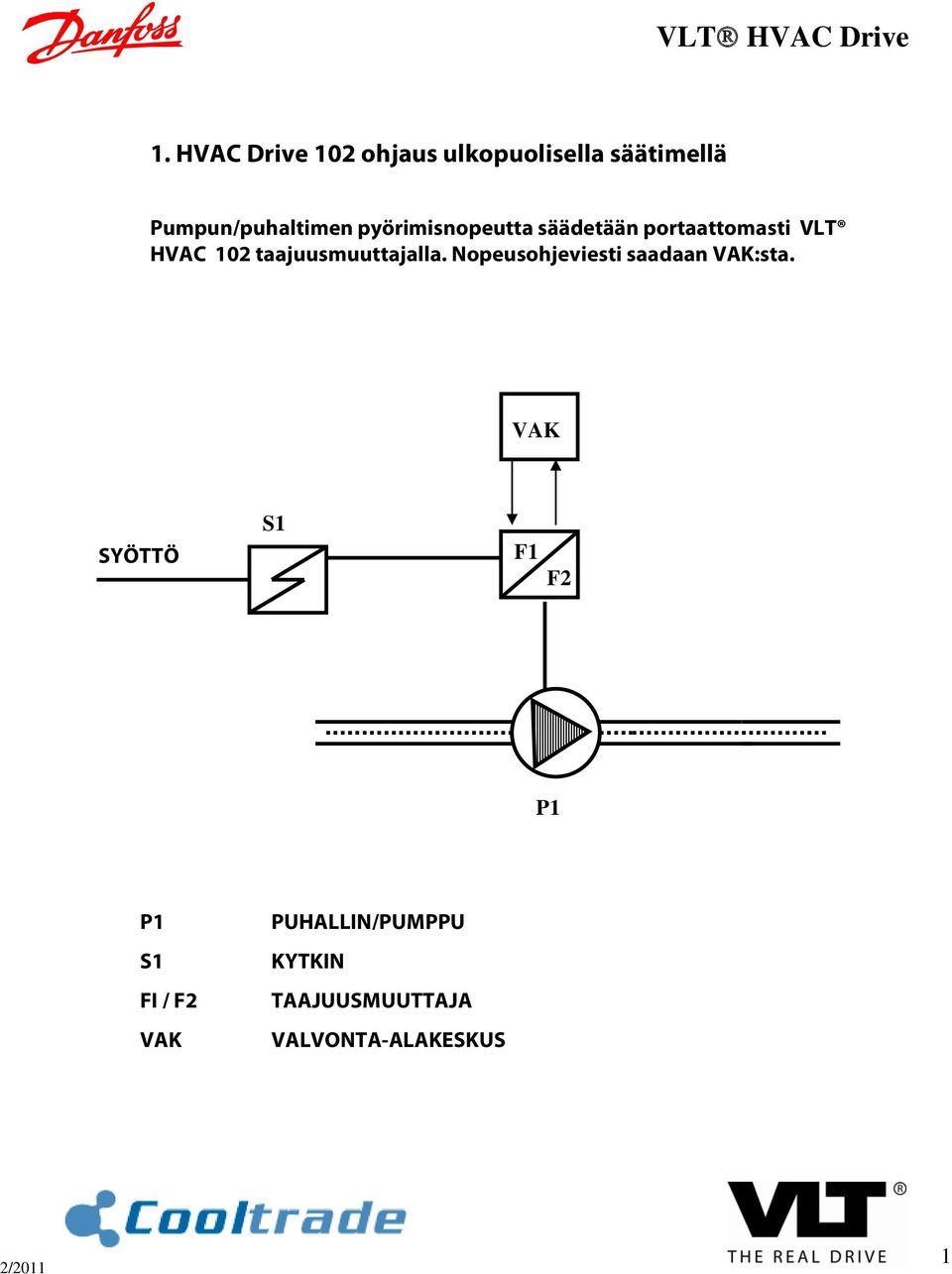

3 1. HVAC Drive 102 ohjaus ulkopuolisella säätimellä Pumpun/puhaltimen pyörimisnopeutta säädetään portaattomasti VLT HVAC 102 taajuusmuuttajalla. Nopeusohjeviesti saadaan VAK:sta. VAK SYÖTTÖ S1 F1 F2 P1 P1 S1 FI / F2 VAK PUHALLIN/PUMPPU KYTKIN TAAJUUSMUUTTAJA VALVONTA-ALAKESKUS 1

taajuusmuuttajalla. Nopeusohjeviesti saadaan VAK:sta.

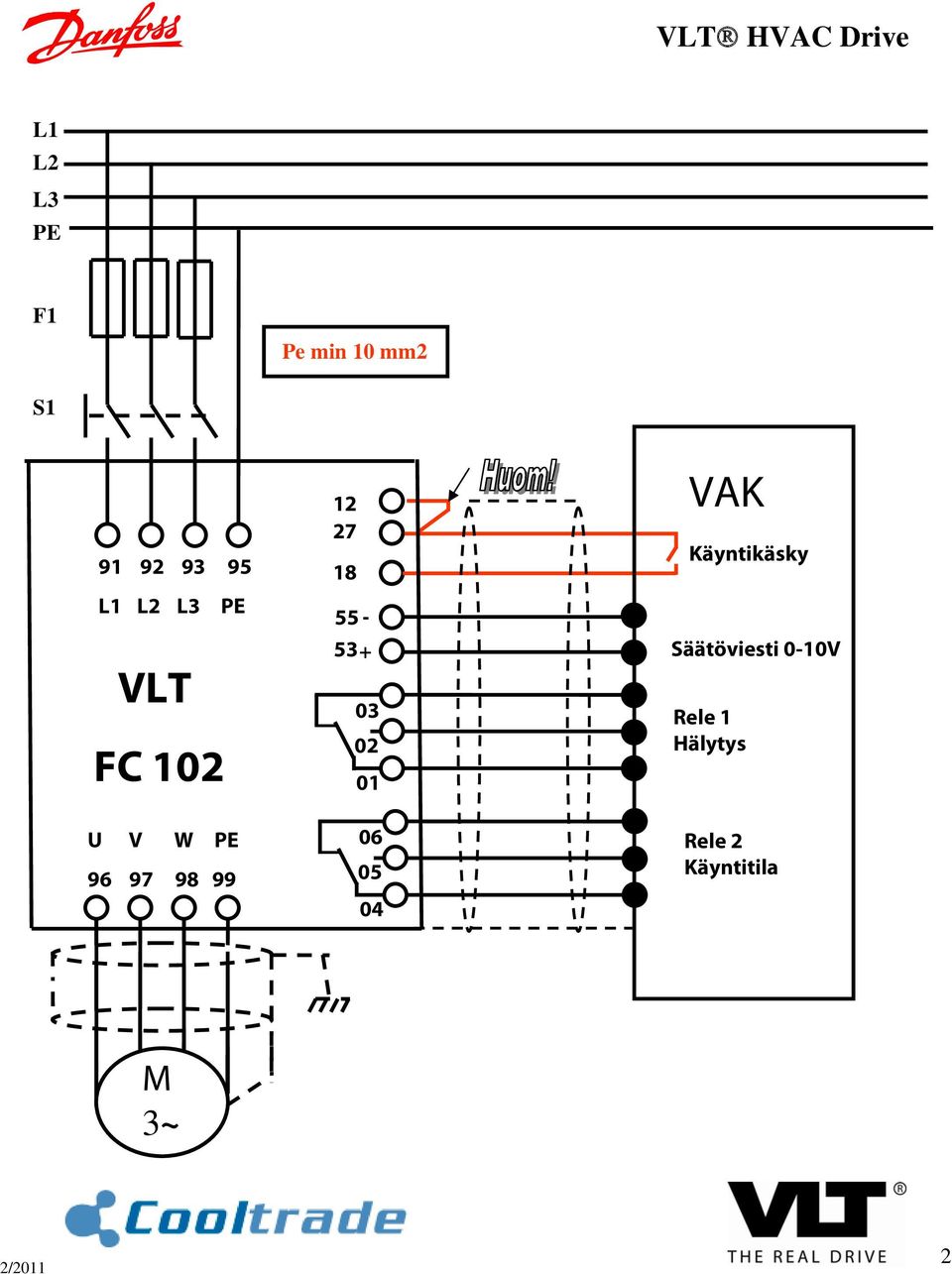

4 L1 L2 L3 PE F1 Pe min 10 mm2 S L1 L2 L3 PE VLT FC 102 U V W PE VAK Käyntikäsky Säätöviesti 0-10V Rele 1 Hälytys Rele 2 Käyntitila M 3~ 2

18 55-53+ 03 02 01 06 05 04 VAK Käyntikäsky

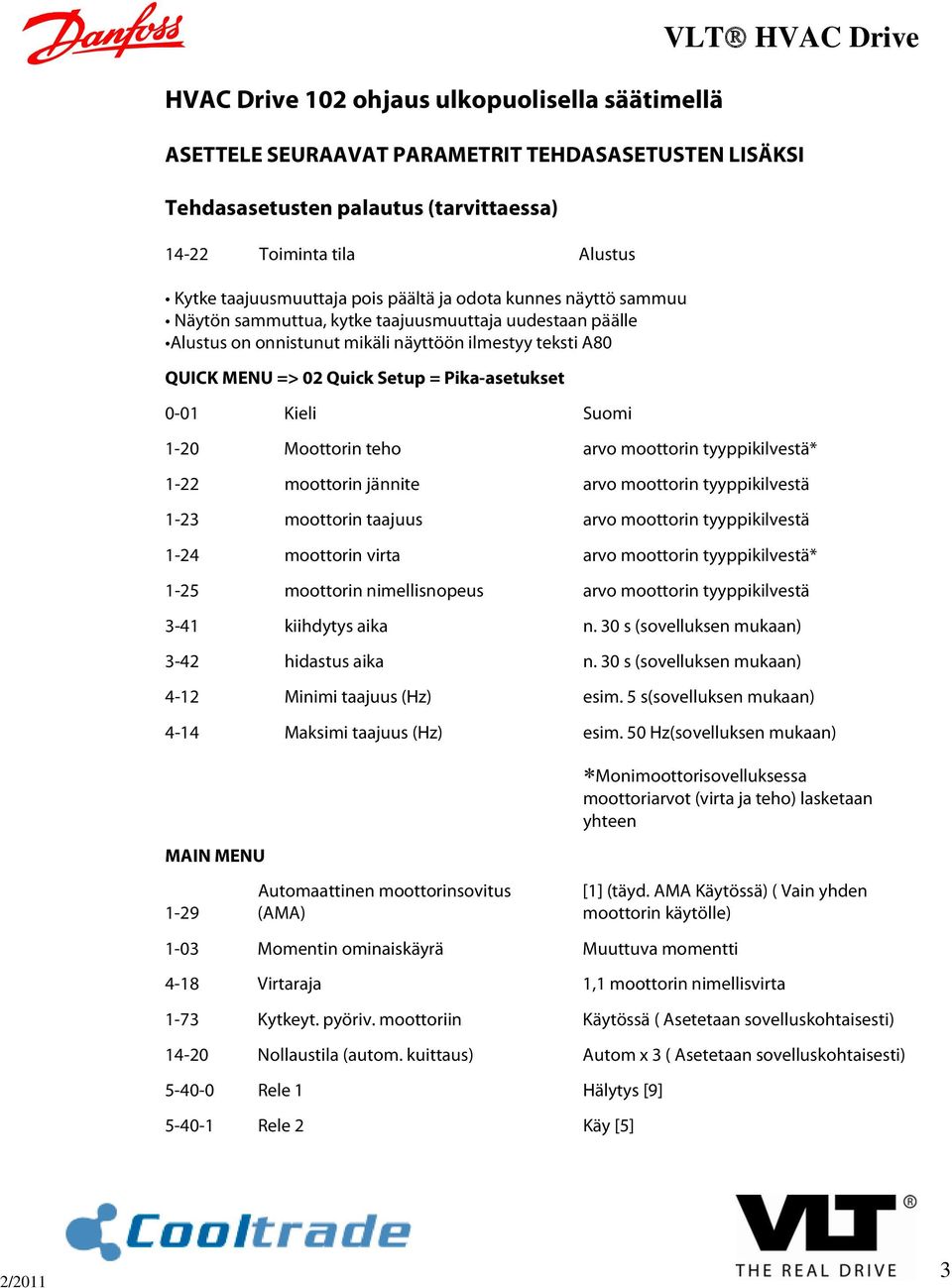

5 HVAC Drive 102 ohjaus ulkopuolisella säätimellä VLT HVAC Drive ASETTELE SEURAAVAT PARAMETRIT TEHDASASETUSTEN LISÄKSI Tehdasasetusten palautus (tarvittaessa) Toiminta tila Alustus Kytke taajuusmuuttaja pois päältä ja odota kunnes näyttö sammuu Näytön sammuttua, kytke taajuusmuuttaja uudestaan päälle Alustus on onnistunut mikäli näyttöön ilmestyy teksti A80 QUICK MENU => 02 Quick Setup = Pika-asetukset 0-01 Kieli Suomi 1-20 Moottorin teho arvo moottorin tyyppikilvestä* 1-22 moottorin jännite arvo moottorin tyyppikilvestä 1-23 moottorin taajuus arvo moottorin tyyppikilvestä 1-24 moottorin virta arvo moottorin tyyppikilvestä* 1-25 moottorin nimellisnopeus arvo moottorin tyyppikilvestä 3-41 kiihdytys aika n. 30 s (sovelluksen mukaan) 3-42 hidastus aika n. 30 s (sovelluksen mukaan) 4-12 Minimi taajuus (Hz) esim. 5 s(sovelluksen mukaan) 4-14 Maksimi taajuus (Hz) esim. 50 Hz(sovelluksen mukaan) MAIN MENU 1-29 Automaattinen moottorinsovitus (AMA) Monimoottorisovelluksessa moottoriarvot (virta ja teho) lasketaan yhteen [1] (täyd. AMA Käytössä) ( Vain yhden moottorin käytölle) 1-03 Momentin ominaiskäyrä Muuttuva momentti 4-18 Virtaraja 1,1 moottorin nimellisvirta 1-73 Kytkeyt. pyöriv. moottoriin Käytössä ( Asetetaan sovelluskohtaisesti) Nollaustila (autom. kuittaus) Autom x 3 ( Asetetaan sovelluskohtaisesti) Rele 1 Hälytys [9] Rele 2 Käy [5] 3

Setup = Pika-asetukset 0-01 Kieli Suomi 1-20 Moottorin teho arvo moottorin tyyppikilvestä* 1-22 moottorin jännite arvo moottorin tyyppikilvestä 1-23 moottorin taajuus arvo moottorin tyyppikilvestä

6 JOS HALUTAAN MAKSIMI TAAJUUDEKSI YLI 50 Hz ASETELLAAN MYÖS SEURAAVAT PARAMETRIT MAIN MENU 3-03 maksimi ohjearvo haluttu maksimi taajuus 4-14 moottorin maksimi Hz haluttu maksimi taajuus 6-15 Liitin 53 suuri ohjearvo haluttu maksimi taajuus Kytkentätaajuuden muutos Kytkentätaajuus vaikuttaa moottorin ääneen sekä käytön lämpötilaan Tehdasasetuksena olevalla kytkentätaajuudella voi ilmetä moottorin siritystä. Tämä johtuu moottorin käämitykselle kulkevista DC-pulsseista. Siritys voidaan siirtää pois kuulotaajuudelta nostamalla kytkentätaajuutta. Kytkentätaajuuden nosto heikentää taajuusmuuttajan hyötysuhdetta, mutta toisaalta myös parantaa moottorin hyötösuhdetta yhteisvaikutuksen ollessa kokonaishyötysuhdetta parantava. Kuitenkin hyötysuhteen noston vaikutuksena taajuusmuuttaja lämpenee enemmän ja moottorin vikaherkkyys saattaa kasvaa. Kytkentätaajuus voidaan asettaa muuttuvasäätöiseksi, jolloin matalilla kierroksilla kytkentätaajuus on korkea ja laskee kuormituksen noustessa PWM Satunnainen On Kytkentätaajuus Asetetaan mahdollisimman korkeaksi Mikäli halutaan täysin äänetön kokonaisuus, on taajuusmuuttajan yhteyteen kytkettävä siniaalto-suodin.

moottorin siritystä. Tämä johtuu moottorin käämitykselle kulkevista DC-pulsseista. Siritys voidaan siirtää pois kuulotaajuudelta nostamalla kytkentätaajuutta.

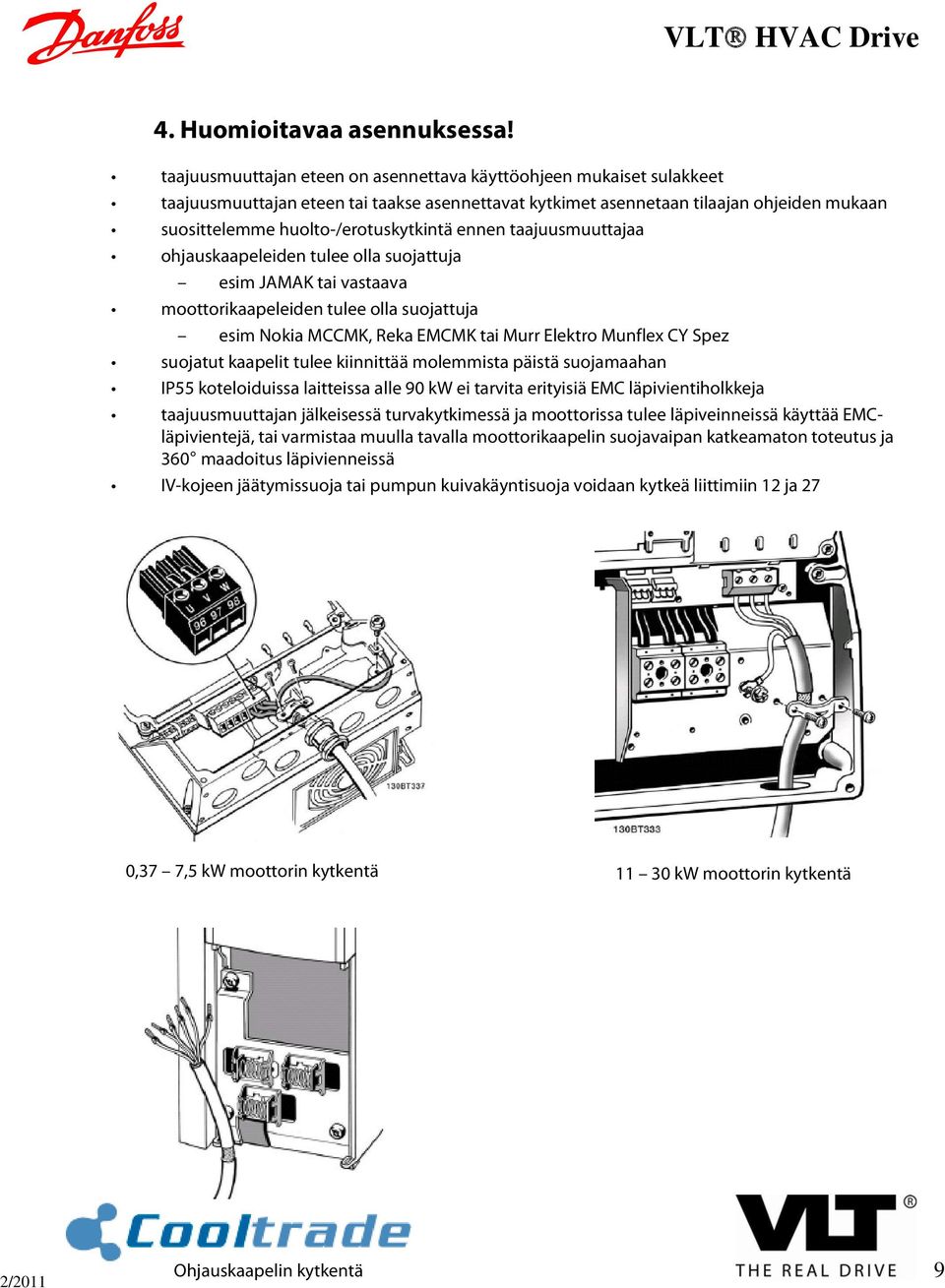

7 4. Huomioitavaa asennuksessa! taajuusmuuttajan eteen on asennettava käyttöohjeen mukaiset sulakkeet taajuusmuuttajan eteen tai taakse asennettavat kytkimet asennetaan tilaajan ohjeiden mukaan suosittelemme huolto-/erotuskytkintä ennen taajuusmuuttajaa ohjauskaapeleiden tulee olla suojattuja esim JAMAK tai vastaava moottorikaapeleiden tulee olla suojattuja esim Nokia MCCMK, Reka EMCMK tai Murr Elektro Munflex CY Spez suojatut kaapelit tulee kiinnittää molemmista päistä suojamaahan IP55 koteloiduissa laitteissa alle 90 kw ei tarvita erityisiä EMC läpivientiholkkeja taajuusmuuttajan jälkeisessä turvakytkimessä ja moottorissa tulee läpiveinneissä käyttää EMCläpivientejä, tai varmistaa muulla tavalla moottorikaapelin suojavaipan katkeamaton toteutus ja 360 maadoitus läpivienneissä IV-kojeen jäätymissuoja tai pumpun kuivakäyntisuoja voidaan kytkeä liittimiin 12 ja 27 0,37 7,5 kw moottorin kytkentä kw moottorin kytkentä Ohjauskaapelin kytkentä 9

ennen taajuusmuuttajaa ohjauskaapeleiden tulee olla suojattuja esim JAMAK tai vastaava moottorikaapeleiden tulee olla suojattuja esim Nokia MCCMK, Reka EMCMK tai Murr Elektro Munflex CY Spez suojatut

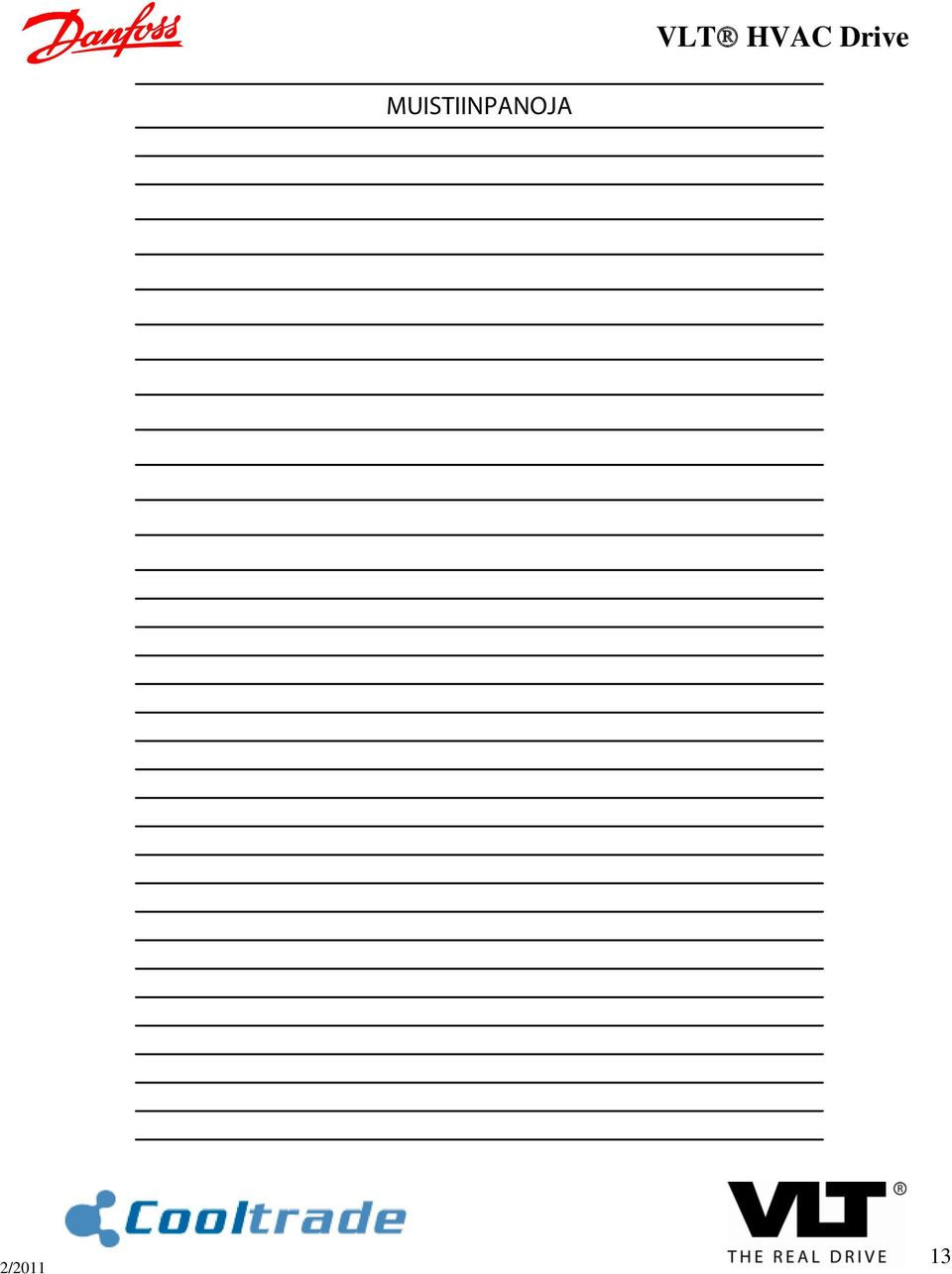

8 MUISTIINPANOJA 13
