1 Enston kaapeliasennustuotteet pienjännitteelle

2 Enston ratkaisut laadukkaaseen sähkönjakeluun Ensto on sähköjärjestelmien ja -tarvikkeiden kehittämiseen, valmistukseen ja markkinointiin erikoistunut kansainvälinen cleantech-yritys ja perheyhtiö, jonka järjestelmät ja tuotteet ovat avainasemassa sähköenergian jakelussa ja energia tehokkaassa käytössä. Ensto Utility Networks tarjoaa varusteita ja ratkaisuja: Pien- ja keskijänniteilmajohtolinjoihin Pien- ja keskijännitemaakaapeliverkkoihin Jännitteen säätämiseen Verkkoautomaatioon. 2

3 Hyvin toimivat ratkaisut Enston ratkaisut ovat avainasemassa rakennettaessa luotettavaa, pienihäviöistä ja häiriötöntä sähkönjakeluverkkoa. Korkealaatuiset tuotteet takaavat alhaisemmat kokonaiskustannukset vaativien sähkönjakeluverkkojen luomiseen. Meillä on vankka kokemus sähkönjakeluverkkojen vaativista olosuhteista: kylmä, kuuma, ja myrskyinen ympäristö kaikkialla maailmassa. Tuotteemme on kehitetty läheisessä yhteistyössä asiakkaidemme kanssa. Ne on suunniteltu kestämään vuosikymmeniä, huomioiden vähäinen huoltotarve ja elinkaaren ympäristövaikutukset. Testattu vastaamaan odotuksia Enstolla on täysin varusteltu ja kalibroitu testauslaboratorio. Testaamme tuotteemme varmistaaksemme, että ne täyttävät vaativimmatkin kansalliset ja kansainväliset standardit. Enston keskijännitetarvikkeet on testattu uusien, päällystettyjä johtimia (esim. PAS/BLL) ja niiden tarvikkeita koskevien standardien mukaan. EN standardi määrittelee vaatimukset päällystetyille johtimille ja EN puolestaan määrittelee vaatimukset näiden johtimien kanssa käytettäville tarvikkeille, kuten päätepitimille, kannattimille sekä haaroitus-, valokaarisuoja-, työmaadoitus- ja jännitetyöliittimille. Yksilöllistä koulutusta Enston laaja koulutusohjelma Ensto Pro tarjoaa jatkuvaa tukea ja kattavaa koulutusta asiakkaillemme. Asiakkaanamme hyödyt koulutuksesta ajan ja kustannusten säästönä, sekä asennusvirheiden vähenemisenä. Räätälöimme ja suunnittelemme jokaisen koulutuksen yhdessä asiakkaan kanssa. Koulutustilaisuuksissa saamme myös arvokasta tietoa asiakkaidemme tarpeista. 3

4 LIITTIMET JA YLIJÄNNITESUOJAT Eristyksen läpäisevät liittimet Eristyksen läpäiseviä liittimiä käytetään liitettäessä kaapeleita tai johtoja riippukierrejohtoon silloin, kun runkojohdon eristystä ei poisteta. Hyväksyttyä työmenetelmää käyttäen voidaan liitos tehdä myös runkojohdon ollessa jännitteinen. Liittimet ovat korroosionkestävää seosalumiiniprofiilia, jonka vetomurtolujuus on 300 N/mm². Ruuvien lujuusluokka on 8.8. Ruuvit ovat kuumasinkittyä tai ruostumatonta terästä. Liitinten muoviosat ovat UV-testattuja, joten ne eivät haurastu auringonvalossa vuosienkaan jälkeen. Tuotekoodi Sähkönumero Runkojohdin mm 2 Haarajohdin mm 2 Johtimen halkaisija mm Kiristysmomentti Nm Paino kg Eristyksenläpäisevät liittimet (W = eristetty johdin, O = paljas johdin) SLIP Al / Cu Al / Cu Nm kg SLIW / ±1 Nm 0.05 kg SLIW / ±1 Nm kg SLIW / ±1 Nm kg SLIW ±1 Nm kg Ylijännitesuojat eristyksen läpäisevillä liittimillä SE46 -ylijännitesuoja eristyksen läpäisevällä liittimellä on suunniteltu AMKA-johdoille. Ylijännitesuojilla voidaan suojata esim. talojohtoja ylijännitteiltä. Tuotekoodi Sähkönumero Ylijännitesuoja Jatkuva käyttöjännite V Nimellinen purkausvirta ka Erotin Paino kg SE SGA ka kg SE SGA ka kg SE SGA ka kg 4

5 RUUVIKAAPELIKENGÄT, MAADOITUSLIITTIMET JA MAADOITUSTARVIKKEET Ruuvikaapelikengät Ruuvikaapelikenkiä käytetään Al-johtimien liittämiseen keskuksiin, kojeisiin ja kiskoihin. Liitoksissa on käytettävä liitosrasvaa. Alumiiniosat ovat korroosion kestävää seosalumiiniprofiilia, jonka vetomurtolujuus on 300 N/mm². Ruuvit ovat kuumasinkittyjä ja lujuusluokkaa 8.8. Kuparikiskot on tinattu. Tuotekoodi Sähkönumero Johtimen koko mm 2 Paino kg KG Al 2x kg KG Al 2x kg KG kg Momenttiruuvikaapelikengät Kaapelikengissä on momenttiruuvit, joten asennuksessa ei tarvita puristustyökaluja. Kaapelikengät ovat pitkittäin vesitiiviitä. Tuotekoodi Sähkönumero Johtimen koko mm 2 Paino kg SAL Al/Cu kg SAL Al/Cu kg SAL Al/Cu kg SAL Al/Cu kg Maadoituskisko Maadoituskiskoja käytetään maadoitusten yhdistämiseen pylväsmuuntamoissa. Maadoituskiskoon sopii 10 kpl maks. 50 mm² johdinta. Runko on tinattua kuparia, ruuvit tinattua messinkiä ja korotusosat säänkestävää muovia. Tuotekoodi Sähkönumero Johtimen koko mm 2 Paino kg PSS x kg PSS x kg 5

6 VALAISINPYLVÄSKALUSTEET, LIITTIMET JA KAAPIT Ensto tarjoaa valikoiman valmiiksi valikoituja liitinsarjoja eri tarpeisiin. Tarpeen mukaan sarjat sisältävät sulakepesän sekä kokoelman KE-liittimiä tai vain pelkät liittimet. Sekä LFB16-varokepesä että KE-liittimet ovat saatavilla luonnollisesti myös erikseen. Enston valaisinpylväskaapit ovat joko kuumasinkittyjä tai maalattuja kaappeja. Valaisinpylväskaappeja saa myös valmiiksi kalustettuina. Valaisinpylväskalustesarjat Tuotekoodi Sähkönumero Kuvaus Johdinkoko mm 2 KE-liittimien johdinkoot mm 2 LCK A LFB16-06A-R + 3xKE xKE Al / Cu LCK A LFB16-06A-R + 4xKE xKE Al / Cu LCK A LFB16-10A-R + 3xKE xKE Al / Cu LCK A LFB16-10A-R + 4xKE xKE Al / Cu Haaroitusliitinsarjat Tuotekoodi Sähkönumero Kuvaus Johdinkoot mm 2 SV xKE10.1 and 1xKE x (Al / Cu ) SV xKE10.1 and 1xKE x (Al / Cu ) SV xKE and 1xKE x (Al / Cu ) Haaroitusliittimet Tuotekoodi Sähkönumero Kuvaus Johdinkoot mm 2 KE Haaroitusliitin 4 x (Al / Cu ) KE Haaroitusliitin 6 x (Al / Cu ) KE Haaroitusliitin 4 x (Al / Cu ) KE10.504N Haaroitusliitin 0-johtimelle 4 x (Al / Cu ) KE Haaroitusliitin 6 x (Al / Cu ) Valaisinpylväskaapit Tuotekoodi Sähkönumero Kuvaus Mitat K x L x S mm SK Valaisinpylväskaappi 2000 x 105 x 100 6

7 Talovaroke- ja haaroituskotelot Haaroituskotelot SK175 ja SK180 sisältävät KE-liittimet. Talovarokekotelot SK sekä SK on varustettu varokepesillä joko 25A tai 63A:n varokkeelle. Kotelot on valmistettu polykarbonaatista (PC). Tuotekoodi Sähkönumero Kaapelin halkaisija mm Korkeus/ Leveys / Syvyys Paino kg Haaroituskotelot SK x / 200 / 86 mm kg SK x22-32 / / 300 / 130 mm 2.04 kg Talovarokekotelot SK x29-35 / 2x22-32 / 1x / 300 / 130 mm kg SK x / 2 x / 1 x / 300 / 130 mm kg Kiinnitystarvikkeet Riippukierrejohdoilla on yleensä vain yksi eristävä kerros. Niitä ei ole tarkoitettu asennettavaksi suoraan kantavaan pintaan. Seinään puu- ja betonipinnoille asennettavat kiinnikkeet mahdollistavat johtojen asennuksen sekä vaaka- että pystysuoraan. Pylväisiin asennettuna kiinnikkeet jättävät pylvään ja johtimien väliin riittävästi tilaa pylväskengille. Tuotekoodi Sähkönumero Kaapelin halkaisija mm Käyttö Ruuvi / Naula mm Etäisyys alustasta Paino kg Kohokiinnikkeet SO Kaikille pinnoille 50 mm kg SO Puiset pinnat Ei sisälly 40 mm kg SO71 ja reikänauha Puiset pinnat 7 tuumaa/ 175 mm 80 mm kg SO71.1 Yleiskiinnikkeet SO Puiset / betonipinnat 0.01 kg SO Puiset pinnat 8 mm 0.02 kg SO Betonipinnat 5x40 + ankkuri 8x40 8 mm kg Kaapelikiinnikkeet vedonpoistoon SH Pylväskiinnitysside kaapelille kg SH Kiinnitysside kaapeleiden kiinnittämiseksi esimerkiksi jakokaappiin kg SH Kiinnitysside kaapeleiden kiinnittämiseksi esim. komposiittipylvääseen kg 7

8 PIENJÄNNITEKAAPELITARVIKKEET Lämpökutistejatkokset Enston pienjännnitejatkokset sisältävät kaikki tarvittavat komponentit luotettavan jatkoksen tekemiseen. Mukana tulevan asennusohjeen avulla asentaminen on helppoa ja nopeaa. Tuotekoodi Sähkönumero Johdinkoko mm 2 Liittimet Paino kg SJK Jatkospakkaukset SJK0C Al/Cu x SJ kg SJK1C Al/Cu x SLJ kg SJK1.1C Al/Cu x SLJ kg SJK2C Al/Cu x SLJ kg SJK2.1C Al/Cu x SLJ kg SJK3C Al/Cu x SLJ kg SJK4C Al/Cu x SLJ kg SJL Lisätarvikepakkaukset 3+1 tai 4+1 johdin (A)MCMK-(A)MCMK SJL Al/Cu kg SJL Al/Cu kg SJL Al/Cu kg KAAPELIPÄÄTTEET Lämpökutistepäätteet Lämpökutistepäätepakkausta käytetään 1 kv:n muovikaapeleiden vesitiiviiseen päättämiseen sisätiloissa. Pääte sisältää neljä momenttiruuveilla varustettua kaapelikenkää, jotka sopivat sekä Al- että Cu-johtimille, neljä lyhyttä lämpökutisteletkua johtimien eristämiseen sekä lämpökutisteisen haaroitussuojan. Tuotekoodi Sähkönumero Johdinkoko mm 2 Paino kg STKI Sisäpäätepakkaukset 4-johdin STKI1A Al/Cu kg STKI1B Al/Cu kg STKI Al/Cu kg STKI Al/Cu kg STKI Al/Cu kg STKI Sisäpäätepakkaukset 3+1-johdin STKI Al/Cu mm² kg STKI Al/Cu 6-50 mm² kg STKI Al 185 Cu kg STKI Al Cu kg 8

9 KAAPELEIDEN HAAROITUSSUOJAT JA PÄÄTETUPPILOT Kaapeleiden haaroitussuojat Haaroitussuojat sopivat eristetyille muovi- ja paperikaapeleille. Ne estävät lian ja kosteuden pääsyn kaapelin sisälle. Haaroitussuojan materiaali on ristisilloitettua polyolefiinia, johon on lisätty tarttumista parantava liimakerros. Mustat haaroitussuojat ovat lyijyttömiä, UV-suojattuja sekä halogeenivapaita. Tuotekoodi Sähkönumero Johtimien lukumäärä Johdinkoko mm 2 Seinämäpaksuus kutistettuna SBO x mm SBO x mm SBO x mm SBO x mm SBO x mm SBO x mm SBO x mm SBO x mm Kaapeleiden päätetuppilot Päätetuppilo tiivistää katkaistun kaapelin pään suojaten kaapelia kosteudelta ja lialta. Sitä on hyvä käyttää varastoitaessa kaapelia kosteissa tiloissa ulkona. Päätetuppilot sopivat paperi- ja muovikaapeleille sekä telekaapeleille. Mustat päätetuppilot ovat liimallisia, UV-suojattuja sekä halogeenittomia. Tuotekoodi Sähkönumero Pituus mm Halkaisija max/ min Seinämäpaksuus kutistettuna SEC mm 15/5 2.3 mm SEC mm 25/9 3.0 mm SEC mm 40/ mm SEC mm 63/ mm SEC mm 75/ mm SEC mm 106/ mm SEC mm 120/ mm Lämpökutisteiset korjauskääreet Kaapelin korjauskääreellä voidaan korjata kaapelin vaurioitunut ulkovaippa. Korjauskääreet ovat UV-suojattuja ja halogeenittomia. Tuotekoodi Sähkönumero Pituus mm Halkaisija max/ min Seinämäpaksuus kutistettuna SRS mm 50/ mm SRS mm 75/ mm SRS mm 105/ mm SRS mm 146/ mm SRS mm 188/ mm 9

10 PAKSUSEINÄMÄISET LÄMPÖKUTISTELETKUT Liimalliset paksuseinämäiset lämpökutisteletkut Paksuseinämäisiä kutisteletkuja käytetään 1 kv kaapelien eristämiseen ja ulkosuojaksi. Letkut ovat UV-suojattuja ja halogeenittomia. Kutisteletkut ovat liimallisia ja väriltään mustia. Tuotekoodi Sähkönumero Pituus mm Halkaisija max/ min Seinämäpaksuus kutistettuna CPEEPL13-4/ mm 13/4 2.2 mm CPEEPL19-6/ mm 22/6 2.3 mm CPEEPL33-8/ mm 33/8 3.2 mm CPEEPL45-12/ mm 45/ mm CPEEPL51-16/ mm 51/ mm CPEEPL68-22/ mm 68/ mm CPEEPL85-25/ mm 85/ mm CPEEPL130-36/ mm 130/ mm CPEEPL165-50/ mm 165/ mm KAAPELIN VETOTYÖKALUT ST156 rullaa voidaan käyttää aiemmin asennetun kaapelin päällä ja myös vetoon hyllylle. ST157 on tukeva vetorulla kaapelivetoon esimerkiksi maassa. ST158 on tarkoitettu kulmavetoihin. Vetopyörät ja -rullat ST156 ST157 Tuotekoodi Sähkönumero Paino Uran halkaisija ST kg 180 mm ST kg 180 mm ST kg 180 mm ST158 KELAPUKIT Telineen runko on kuumasinkittyä teräsputkea. Suuren nostokorkeutensa ansiosta telineeseen käyvät lähes kaikki kelat. Kelan nosto tapahtuu hydraulisesti. Kelaamisen ajaksi hydrauliikka on kytkettävä pois. Telineet toimitetaan ilman akselia. Kelapukki Tuotekoodi Sähkönumero Paino Maks. käyttökuorma ST kg 50 kn 10

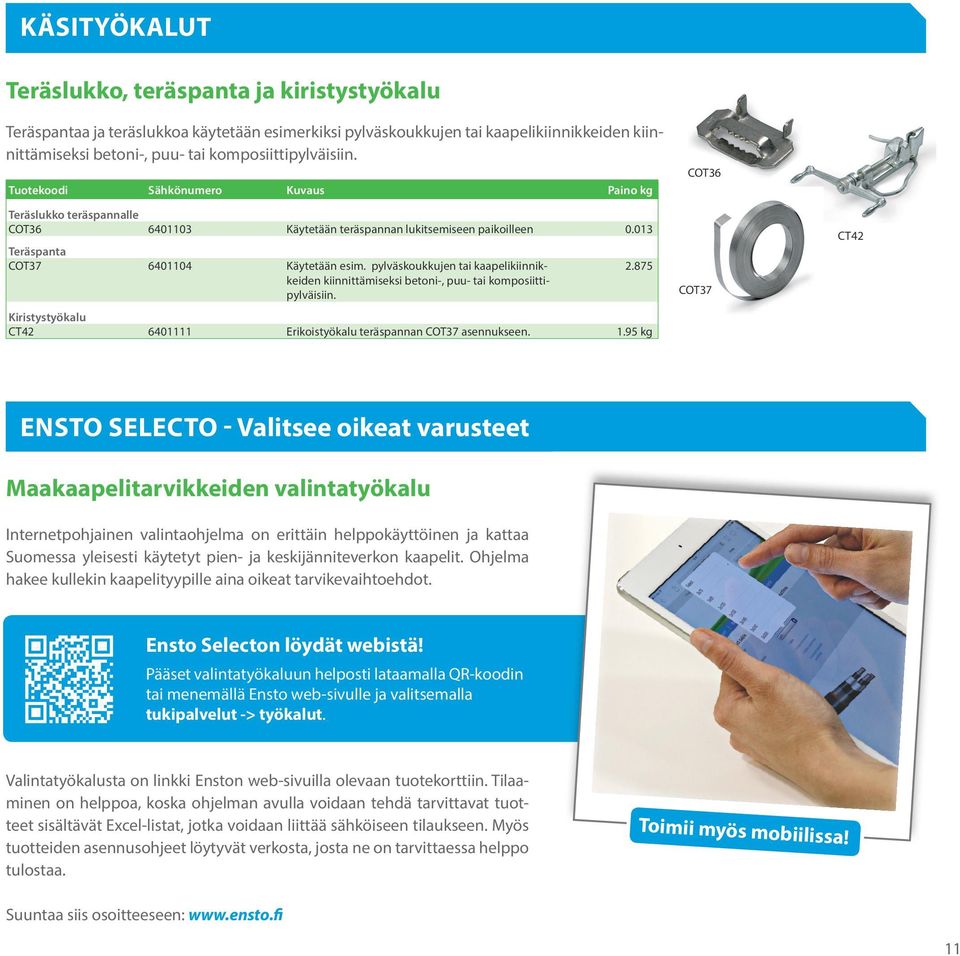

11 KÄSITYÖKALUT Teräslukko, teräspanta ja kiristystyökalu Teräspantaa ja teräslukkoa käytetään esimerkiksi pylväskoukkujen tai kaapelikiinnikkeiden kiinnittämiseksi betoni-, puu- tai komposiittipylväisiin. Tuotekoodi Sähkönumero Kuvaus Paino kg Teräslukko teräspannalle COT Käytetään teräspannan lukitsemiseen paikoilleen Teräspanta COT Käytetään esim. pylväskoukkujen tai kaapelikiinnikkeiden kiinnittämiseksi betoni-, puu- tai komposiitti- pylväisiin. Kiristystyökalu CT Erikoistyökalu teräspannan COT37 asennukseen kg COT36 COT37 CT42 ENSTO SELECTO - Valitsee oikeat varusteet Maakaapelitarvikkeiden valintatyökalu Internetpohjainen valintaohjelma on erittäin helppokäyttöinen ja kattaa Suomessa yleisesti käytetyt pien- ja keskijänniteverkon kaapelit. Ohjelma hakee kullekin kaapelityypille aina oikeat tarvikevaihtoehdot. Ensto Selecton löydät webistä! Pääset valintatyökaluun helposti lataamalla QR-koodin tai menemällä Ensto web-sivulle ja valitsemalla tukipalvelut -> työkalut. Valintatyökalusta on linkki Enston web-sivuilla olevaan tuotekorttiin. Tilaaminen on helppoa, koska ohjelman avulla voidaan tehdä tarvittavat tuotteet sisältävät Excel-listat, jotka voidaan liittää sähköiseen tilaukseen. Myös tuotteiden asennusohjeet löytyvät verkosta, josta ne on tarvittaessa helppo tulostaa. Toimii myös mobiilissa! Suuntaa siis osoitteeseen: 11

12 Ensto Finland Oy Ensio Miettisen katu 2, PL Porvoo
