1 MUISTIO Ulla Lignell Vantaan kaupunki, tilakeskus Kielotie Vantaa Koulun tilojen Kohde:, Lyyranpolku 2, Vantaa Aika: klo Paikalla: Jussi Grönman, Kymen Home-Etsintä Jussi Sojakka, Vantaan kaupunki, osan aikaa Juha Tanner, Sweco Asiantuntijapalvelut Oy 1 LÄHTÖTIEDOT Mikkolan koulussa opetustiloja on kahdessa eri rakennuksessa. Tutkittava rakennus Lyyra, on rakennettu vuonna 2006 ja opetustilat ovat kahdessa tasossa. Rakennuksessa on osin maanvastainen ja osin kantava ryömintätilainen alapohja. Ulkoseinät ovat pääosin peltijulkisivuelementtejä sisäpuolisella kipsilevyllä. Yläpohjat ovat pääosin betonirakenteisia elementtejä. Tutkimuksen tarkoituksena on koiran kanssa käydä läpi kaikki koulun tilat ja dokumentoida kohdat, joissa koira ilmaisee olevan hometta. Käytetyt koirat on tasotarkastettu. Tasotarkastetut koirat on opetettu ilmaisemaan tiettyjä rakennuksen kosteusvaurioihin liitettyjä homelajeja. Tasotarkastusjärjestelmä on luotu yhteistyössä usean rakennusterveysasiantuntijan, terveystarkastajan ja rakennusalan ammattilaisen kanssa. Yhteistyössä ovat olleet mukana lisäksi useat kaupungit ja kunnat. Materiaaleja kehitystyöhön on saatu eri homekoirayrittäjiltä sekä homekoirien tasotarkastusjärjestelmän pilotointihankkeesta. Tasotarkastusjärjestelmä on muokkaantunut noin 500:sta eri tutkimuksesta ja niiden tuloksesta, kun homekoiraa on käytetty tutkimuksen työvälineenä. Lisää tietoa homekoirien tasotarkastuksesta on internetissä osoitteessa 2. TULOKSET Koiran ilmaisemat kohdat on esitetty liitteessä 1. Tuloksia on liitteissä arvioitu esittämällä todennäköisin hajun lähde havaintoselostuksessa ensimmäisenä. Ilmaisut tiloittain on esitetty liitteessä 2. 1 (2) memo03.docx Sweco Ilmalanportti 2 FI Helsinki, p (0) Sweco Asiantuntijapalvelut Oy Reg.no Reg. Office Helsinki Sweco Groupin jäsen Ilkka Meriläinen Vanhempi konsultti Sisäilmaston laadunhallintapalvelut m ilkka.merilainen@sweco.fi MI p:\fihel04\ec\ _vantaan_kaupunki\354_mikkolan_koulu_lyyra,_homekoiratutkimus\03_raportti_ja_liitteet\muistio, homekoiratutkimus, mikkolan koulu lyyra.docx

2 Helsingissä Ilkka Meriläinen Rakennusinsinööri, projektipäällikkö Ville Hakala M. Sc, osastopäällikkö, tarkastaja LIITTEET Liite 1, Havainnot pohjakuvissa Liite 2, Havainnot tiloittain 2 (2) memo03.docx MUISTIO ERROR! REFERENCE SOURCE NOT FOUND. p:\fihel04\ec\ _vantaan_kaupunki\354_mikkolan_koulu_lyyra,_homekoiratutkimus\03_raportti_ja_liitteet\muistio, homekoiratutkimus, mikkolan koulu lyyra.docx

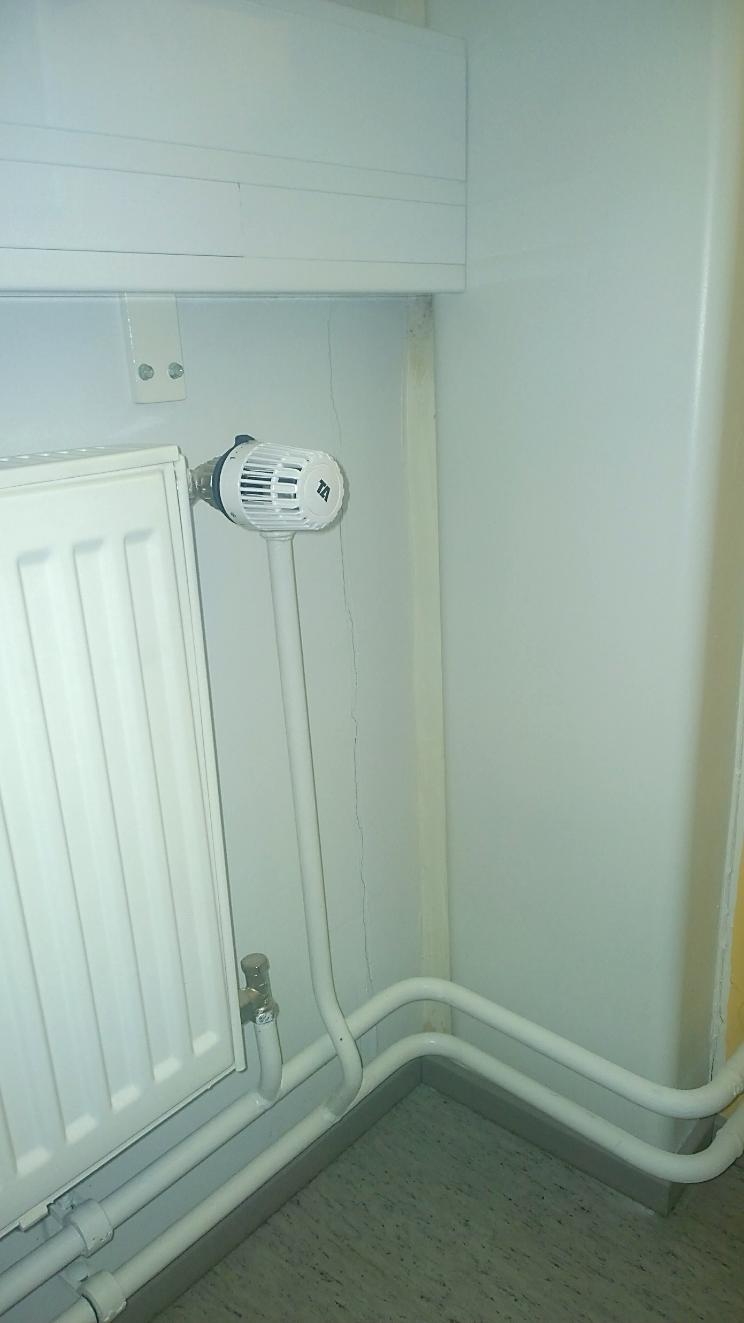

3 ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNE LIITTYMÄT PILARIN JA ULKOSEINÄN VÄLISESSÄ RAOSSA 1 Tutkittava tila oli n. 4 Pa alipaineinen ulkoilmaan nähden LIITE 1.1

4 ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNE- LIITTYMÄT PILARIN JA ULKOSEINÄN VÄLISESSÄ RAOSSA 2 Tutkittava tila oli n. 3 Pa alipaineinen ulkoilmaan nähden LIITE 1.2

5 ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNELIITTYMÄT PILARIN JA ULKOSEINÄN VÄLISESSÄ RAOSSA TAI VÄLISEINÄN KOHDALLA 3 Tutkittava tila oli n. 4 Pa alipaineinen ulkoilmaan nähden LIITE 1.3

6 4 ALAPOHJAN JA ULKOSEINÄN TIIVISTÄMÄTÖN LIITTYMÄ Tutkittavassa tilassa oli päällä Korjaustyön aikainen alipaineistus. Tila oli n. 8 Pa alipaineinen ulkoilmaan nähden. LIITE 1.4

7 ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNE- LIITTYMÄT PILARIN JA ULKOSEINÄN VÄLISESSÄ RAOSSA 5 Tutkittava tila oli n. 4 Pa alipaineinen ulkoilmaan nähden LIITE 1.5

8 6 ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNE- LIITTYMÄT VÄLISEINÄN KOHDALLA Tutkittava tila oli n. 4 Pa alipaineinen ulkoilmaan nähden LIITE 1.6

9 7 ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNE- LIITTYMÄT PILARIN JA ULKOSEINÄN VÄLISESSÄ RAOSSA Tutkittava tila oli n. 3 Pa alipaineinen ulkoilmaan nähden ULKOSEINÄN LIITOKSET NURKASSA ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNE- LIITTYMÄT PILARIN JA ULKOSEINÄN VÄLISESSÄ RAOSSA LIITE 1.7

10 10 ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNE- LIITTYMÄT PILARIN JA ULKOSEINÄN VÄLISESSÄ RAOSSA Tutkittava tila oli n. 5 Pa alipaineinen ulkoilmaan nähden LIITE 1.8

11 VÄLISEINÄN JA LATTIAN LIITTYMÄ 11 LIITE 1.9

12 12 HORMIN LIITTYMÄ ALAPOHJAAN LIITE 1.10

13 VÄESTÖNSUOJAN OVIMONTTU, LATTIA VÄLISEINÄ LIITOS, LIKA KANSIRAKENTEEN ALLA Tutkittava tila oli n. 5 Pa alipaineinen ulkoilmaan nähden tuulikaapin läpi LIITE 1.11

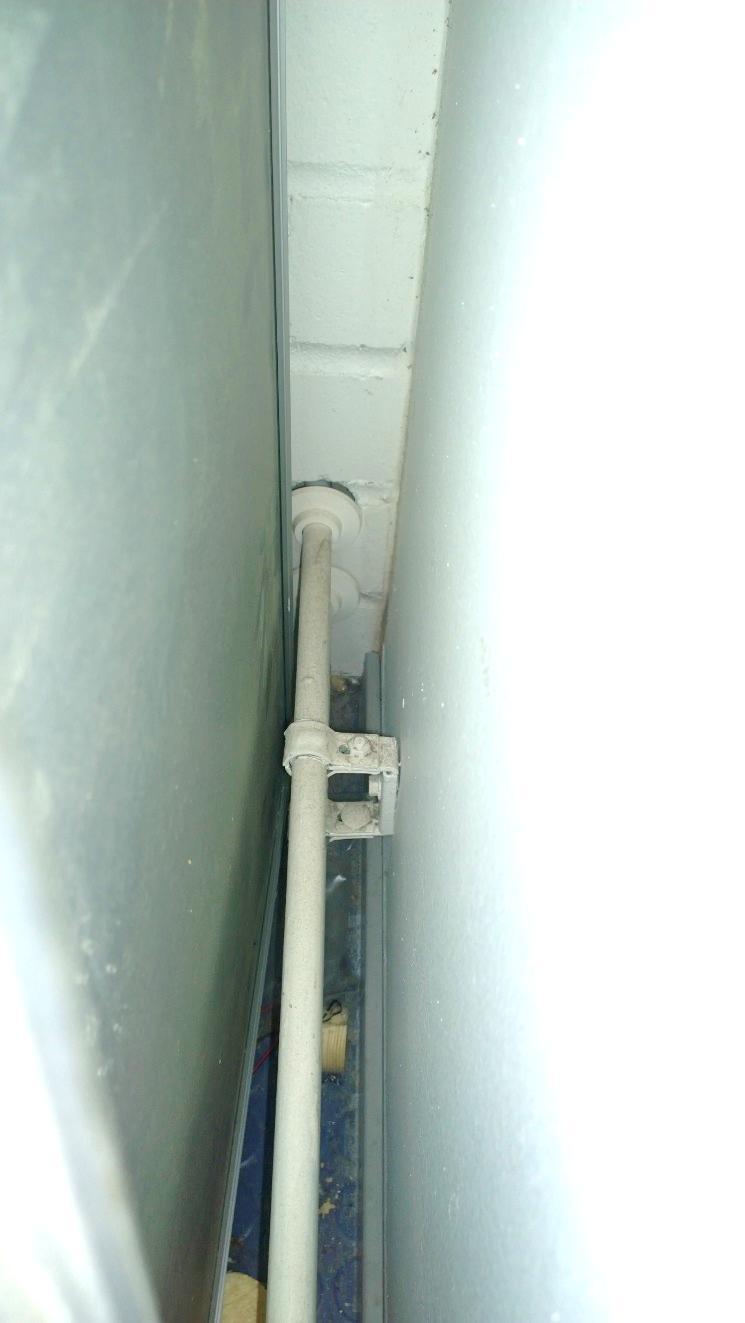

14 16 VÄLISEINÄN JA LATTIAN LIITTYMÄ LIITE 1.12

15 HORMIN LIITTYMÄ ALAPOHJAAN 17 LIITE 1.13

16 18 ULKOSEINÄN LIITTYMÄ ALAPOHJAAN Tutkittava tila oli n. 4 Pa alipaineinen ulkoilmaan nähden LIITE 1.14

17 19 ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNE- LIITTYMÄT PILARIN JA ULKOSEINÄN VÄLISESSÄ RAOSSA Tutkittava tila oli n. 3 Pa alipaineinen ulkoilmaan nähden Lyyranpolku 2, Vantaa 2. kerros JT LIITE 1.15

18 20 ULKOSEINÄN JA VÄLIPOHJAN LIITTYMÄ Tutkittava tila oli n. 3 Pa alipaineinen ulkoilmaan nähden Lyyranpolku 2, Vantaa 2. kerros JT LIITE 1.16

19 ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNE- LIITTYMÄT PILARIN JA ULKOSEINÄN VÄLISESSÄ RAOSSA 21 Tutkittava tila oli n. 4 Pa alipaineinen ulkoilmaan nähden Lyyranpolku 2, Vantaa 2. kerros JT LIITE 1.17

20 ULKOSEINÄN VIIMEISTELEMÄTTÖMÄT RAKENNE- LIITTYMÄT PILARIN JA ULKOSEINÄN VÄLISESSÄ RAOSSA 22 Tutkittava tila oli n. 4 Pa alipaineinen ulkoilmaan nähden Lyyranpolku 2, Vantaa 2. kerros JT LIITE 1.18

21 ULOSKÄYNNIN KYNNYS 22 Tutkittava tila oli n. 4 Pa alipaineinen ulkoilmaan nähden Lyyranpolku 2, Vantaa 2. kerros JT LIITE 1.19

22 LIITE 2, VAINNOT TILOITTAIN TILA POHJAKUVASSA LIITE N.o VAITTU KOHTA HUOM! 1024 TH/KURAATTORI LIITE 1.2 PILARIN JA ULKOSEINÄN VÄLITILA 1025 TH/KOULUTERV.H LIITE 1.3 PILARIN JA ULKOSEINÄN VÄLITILA 1028 TH/KOULUPSYK LIITE 1.1 PILARIN JA ULKOSEINÄN VÄLITILA 1058 OPETUSTILA FYS/KEM LIITE 1.4 ALAPOHJAN JA ULKOSEINÄN TIIVISTÄMÄTÖN LIITTYMÄ 1062 OPETUSTILA FYS/KEM LIITE 1.5 PILARIN JA ULKOSEINÄN VÄLITILA 1083 OPETTAJAHUONE LIITE 1.7 PILARIEN JA ULKOSEINIEN VÄLITILA SEKÄ ULKOSEINÄNURKKAUS 1084 OPETTAJAHUONE LIITE 1.6 NURKKAUS EI PÄÄSTY RIITTÄVÄN LÄHELLE 1086 APULAISREHTORI LIITE 1.8 PILARIN JA ULKOSEINÄN VÄLITILA 1127 PUKUHUONE/N LIITE 1.12 VÄLISEINÄN JA LATTIAN LIITTYMÄ NURKASSA 1130 KÄYTÄVÄ LIITE 1.11 VÄESTÖNSUOJAN OVIMONTUT 1152 LIIKUNTASALI LIITE 1.9 VÄLISEINÄN JA LATTIAN LIITTYMÄ PITKÄLLÄ VÄLILLÄ 1163 METALLILUOKKA LIITE 1.14 ULKOSEINÄN LIITTYMÄ ALAPOHJAAN 1166 MAALAUSTILA LIITE 1.13 HORMIN LIITTYMÄ ALAPOHJAAN 1174 KÄYTÄVÄ LIITE 1.10 HORMIN LIITTYMÄ ALAPOHJAAN 2002 OPETUSTILA 3 LIITE 1.17 PILARIN JA ULKOSEINÄN VÄLITILA 2011 OPETUSTILA 3 LIITE 1.16 ULKOSEINÄN JA VÄLIPOHJAN LIITTYMÄ 2012 OPETUSTILA 3 LIITE 1.15 PILARIN JA ULKOSEINÄN LIITTYMÄ 2032 OPETUSTILA 1 LIITE 1.18 PILARIN JA ULKOSEINÄN VÄLITILA 2054 IV-KONEHUONE LIITE 1.19 ULOSKÄYNNIN KYNNYS

23 Homekoiratutkimus Mikkolan Koulu Lyyra Co. Ilkka Meriläinen Sweco Asiantuntijapalvelut Oy Lyyranpolku 2 Vantaa / Korso Sivu 1

24 Mikkolan Koulu Lyyranpolku 2 Vantaa/ Korso Viite Homekoiratutkimus Toimeksiantaja Läsnä Jakelu Kohde Tutkimuksen tarkoitus Ilkka Meriläinen Sweco Sisäilmapalvelut Oy Toimeksiantaja ilkka.merilainen@sweco.fi, juha.tanner@sweco.fi Tutkimuksen kohteena oli koulurakennus josta tutkitaan kaikki tilat homekoiraa apunakäyttäen. Homekoiratutkimuksen tarkoituksena oli tarkastaa kiinteistön home- ja mikrobivauriot joista hajupoikkeama pääsee vaikuttamaan sisäilmaan. Jatkotutkimukset suorittaa koiranilmaisemiin kohtiin toimeksiantaja. Koiran ilmaisemat kohdat home- ja mikrobiperäisistä hajupoikkeamista Kerros 2 Huone nimi/ Nro. Ilmaisukohta Huomioitavaa 2002 Pilarin ja ulkoseinän liitos Kts. Pohjakuva 2011 Oikea ulkokulma Halkeama 2012 Patteriputkien läpivienti Kts. Pohjakuva 2032 Vasen ulkokulma Halkeama 2054 IV- konehuone kynnys ulos Kts. Pohjakuva Sivu 2

25 Kerros 1 Huone nimi/ Nro. Ilmaisukohta Huomioitavaa 1028 Oikea ulkokulma, palkin juuri Ei havaintoa 1024 Oikea ulkokulma, palkin juuri Ei havaintoa 1025 Vasen ulkokulma, palkin juuri Ei havaintoa 1058 Ulkoseinän ja lattian raja, väliseinän sauma Kts. Pohjakuva 1062 Vasen ulkokulma, palkin juuri Ei havaintoa x palkkien juuret, vasen väliseinä kulma Pilarissa rapaumaa oikeassa ulkokulmassa Ulkokulma Halkeama kts. Pohjakuva 1086 Vasen ulkokulma, palkin juuri Ei havaintoa 1130 Käytävä, VSS "ovi monttu" Erittäin epäpuhdas, ei siivottavissa Väliseinä vasen nurkka Halkeama seinä rakenteessa 1152 Väliseinä lattian ja seinän raja, kauttaaltaan noin puolet Kts. Pohjakuva 1174 Käytävässä tekninen kotelo Kts. Pohjakuva 1163 Vasen ulkokulma, seinä Ei havaintoa 1166 Maalaushuone, kotelo huoneessa 1167 Ei pohjakuvissa Sivu 3

26 Ulkoilman olosuhteet tutkimushetkellä Ulkoilman kosteus% Ulkoilman lämpötila Kastepiste Tuuli m/s Sisälämpötila Ulkoilmanpaine hpa 72 % +4,1C -4,2C 4 m/s S n. +21C 1033,6hPa Tutkimuksissa on käytetty Suomen Homekoirayrittäjät Ry:n hyväksymää sertifioitua homekoiraa (sert.nro.fi.01/001/2013/08/2016). Tutkimuksessa ei käytetty muita tukevia apuvälineitä. Jatkotutkimuksista homekoira tutkimuksen perusteella vastaa toimeksiantaja. Kymen Home-Etsintä Home- ja sisäilmatutkija Jussi Grönman Sivu 4
