1 MUISTIO Ulla Lignell Vantaan kaupunki, tilakeskus Kielotie Vantaa Koulun tilojen homekoiratarkastus ja jatkotoimenpidearvio Kohde:, Venuksentie 2, Vantaa Aika: klo Paikalla: 1. LÄHTÖTIEDOT Tomi Vahekoski, Homekoirat Vahekoski Jussi Grönman, Kymen Home-Etsintä Ilkka Meriläinen, Sweco Asiantuntijapalvelut Oy Mikkolan koulussa opetustiloja on kahdessa eri rakennuksessa. Tutkittava rakennus Vega on rakennettu 1970-luvulla ja opetustilat ovat yhdessä tasossa. Rakennuksessa on myös pieni kellariosuus, jossa on väestönsuoja ja teknisiä tiloja. Rakennuksessa on osin maanvastainen ja osin kantava ryömintätilainen alapohja. Ulkoseinät ovat pääosin muurattuja kuorirakenteita, paikon levyrakenteita. Yläpohjat ovat pääosin betonirakenteisia betonielementtejä. Tutkimuksen tarkoituksena on käydä koiran kanssa läpi kaikki koulun tilat ja dokumentoida kohdat, joissa koira ilmaisee olevan hometta. Käytetyt koirat on tasotarkastettu. Tasotarkastetut koirat on opetettu ilmaisemaan tiettyjä rakennuksen kosteusvaurioihin liitettyjä homelajeja. Tasotarkastusjärjestelmä on luotu yhteistyössä usean rakennusterveysasiantuntijan, terveystarkastajan ja rakennusalan ammattilaisen kanssa. Yhteistyössä ovat olleet mukana lisäksi useat kaupungit ja kunnat. Materiaaleja kehitystyöhön on saatu eri homekoirayrittäjiltä sekä homekoirien tasotarkastusjärjestelmän pilotointihankkeesta. Tasotarkastusjärjestelmä on muokkaantunut noin 500:sta eri tutkimuksesta ja niiden tuloksesta, kun homekoiraa on käytetty tutkimuksen työvälineenä. Lisää tietoa homekoirien tasotarkastuksesta on internetissä osoitteessa 2. TULOKSET Seuraavia tiloja ei tutkittu (ei päästy tiloihin): arkisto 118 keskusradio 163 jätevesipumppaamo kellari huoltomiehen varasto kellari sähköpääkeskus kellari. Koiran ilmaisemat kohdat pohjakuviin merkittyinä on esitetty liitteissä 1 2. Tuloksia on liitteissä arvioitu esittämällä todennäköisin hajun lähde havaintoselostuksessa ensimmäisenä. Ilmaisut tiloittain on esitetty liitteessä 3. 1 (3) memo03.docx Sweco Ilmalanportti 2 FI Helsinki, p (0) Sweco Asiantuntijapalvelut Oy Reg.no Reg. Office Helsinki Sweco Groupin jäsen Ilkka Meriläinen Vanhempi konsultti Sisäilmaston laadunhallintapalvelut m ilkka.merilainen@sweco.fi MI p:\fihel04\ec\ _vantaan_kaupunki\353_mikkolan_koulu,_vega,_homekoiratutkimus\03_raportti_ja_liitteet\muistio, homekoiratutkimus , mikkolan koulu vega docx

2 3. JATKOTOIMENPITEET Esitämme koiran merkkaamiin kohtiin seuraavia jatkotoimenpiteitä: Liite 2.1 Kyseessä on pilarin tiivistetty liittymä a. tarkastetaan onko tiivistys tehty tiiliväliseinän läpi, korjataan tarvittaessa b. otetaan lattiamattoa pois n. 500 mm pilarin ympäriltä ja tarkastetaan, onko lattiassa halkeamia, joista voi tulla hajua, halkeamien tiivistys tarvittaessa, betonipinnan puhdistus. 2. Liite 2.2 Kyseessä on pilarin tiivistetty liittymä, johon liittyy tiivistetyt ulkoseinät a. kalusteita asennettu tiiveystarkastuksen jälkeen, jokin kiinnitys on voinut jäädä vuotamaan? Merkkiainekoe ja tiivistys tarvittaessa b. otetaan lattiamattoa pois n. 500 mm pilarin ympäriltä ja tarkastetaan, onko lattiassa halkeamia, joista voi tulla hajua, halkeamien tiivistys tarvittaessa, betonipinnan puhdistus. 3. Liite 2.3 Kyseessä on tila, jossa ei ole tehty tiivistyksiä. a. seinässä oleva halkeama ja lattia-ulkoseinä liitos tiivistetään. 4. Liite 2.4 Kyseessä on tiivistetty viemärin liitos lattiaan a. viemärin tiivistyskumi vaihdetaan. 5. Liite 2.5 Kyseessä on tiivistetty viemärin liitos lattiaan a. viemärin tiivistyskumi vaihdetaan 6. Liite 2.6 Kyseessä on tiivistetty viemärin liitos lattiaan sekä kotelo joka sisällä olevat rakenteet on tiivistetty a. viemärin tiivistyskumi vaihdetaan b. kotelo asennettu tiiveystarkastuksen jälkeen, jokin kiinnitys on voinut jäädä vuotamaan. Merkkiainekoe ja tiivistys tarvittaessa c. otetaan lattiamattoa pois n. 500 mm pilarin ympäriltä ja tarkastetaan, onko lattiassa halkeamia, joista voi tulla hajua, halkeamien tiivistys tarvittaessa, betonipinnan puhdistus. 7. Liite 2.7 Kyseessä on tiivistetty ulkoseinä a. kalusteita asennettu tiiveystarkastuksen jälkeen, jokin kiinnitys on voinut jäädä vuotamaan? merkkiainekoe ja tiivistys tarvittaessa. 8. Liite 2.8 Kyseessä on pilarin tiivistetty liittymä a. tiivistystä ei ole tehty koko pilarin ympäri, korjataan. 9. Liite 2.9 Kyseessä on pilarin tiivistetty liittymä a. tiivistystä ei ole tehty koko pilarin ympäri, korjataan. 10. Liite 2.10 Kyseessä on tiivistämätön viemärin liitos lattiaan a. viemärin tiivistyskumi vaihdetaan b. viemärin liitos lattiaan tiivistetään. 11. Liite 2.11 Kyseessä on pilarin / ulkoseinän tiivistämätön liitos lattiaan a. liitokset tiivistetään b. otetaan lattiamattoa pois n. 500 mm pilarin ympäriltä ja tarkastetaan, onko lattiassa halkeamia, joista voi tulla hajua, halkeamien tiivistys tarvittaessa, betonipinnan puhdistus. 12. Liite 2.11 Kyseessä on tiivisteellinen luukku lattiassa a. luukun tiivisteet tarkastetaan ja korjataan, luukun sisällä olevan viemärin kannen tarkastus ja mahd. korjaus b. otetaan lattiamattoa pois n. 500 mm luukun ympäriltä ja tarkastetaan, onko lattiassa halkeamia, joista voi tulla hajua, halkeamien tiivistys tarvittaessa, betonipinnan puhdistus, luukun kehyksen tiivistys lattiarakenteen yläpintaan 2 (3) memo03.docx ERROR! REFERENCE SOURCE NOT FOUND. MI p:\fihel04\ec\ _vantaan_kaupunki\353_mikkolan_koulu,_vega,_homekoiratutkimus\03_raportti_ja_liitteet\muistio, homekoiratutkimus , mikkolan koulu vega docx

3 c. luukun kannen rako puhdistetaan. 13. Liite 2.13 Kyseessä on tiivisteellinen luukku lattiassa a. luukun tiivisteet tarkastetaan ja korjataan, luukun sisällä olevan viemärin kannen tarkastus ja mahd. korjaus b. otetaan lattiamattoa pois n. 500 mm luukun ympäriltä ja tarkastetaan, onko lattiassa halkeamia, joista voi tulla hajua, halkeamien tiivistys tarvittaessa, betonipinnan puhdistus, luukun kehyksen tiivistys lattiarakenteen yläpintaan c. luukun kannen rako puhdistetaan. 14. Liite 2.14 Kyseessä on pilarin / ulkoseinän tiivistämätön liitos lattiaan a. liitokset tiivistetään b. otetaan lattiamattoa pois n. 500 mm pilarin ympäriltä ja tarkastetaan, onko lattiassa halkeamia, joista voi tulla hajua, halkeamien tiivistys tarvittaessa, betonipinnan puhdistus. 15. Liite 2.15 Kyseessä on pilarin tiivistetty liittymä a. tiivistystä ei ole tehty koko pilarin ympäri, korjataan. 16. Liite 2.16 Väliseinä lattia liittymä a. lattiassa on paikkaamaton merkkiainekoereikä lattiassa. Reikä tiivistetään. 17. Liitteet liikuntasali ja siihen liittyvät aputilat a. tiloihin on tehty erillinen tutkimus, jonka perusteella korjaukset tehdään. Helsingissä , jatkotoimenpidearvio kohta 3, lisätty Ilkka Meriläinen Rakennusinsinööri, projektipäällikkö Ville Hakala M. Sc, osastopäällikkö, tarkastaja LIITTEET Liite 1, Havainnot pohjakuvissa, kellarikerros Liite 2, Havainnot pohjakuvissa, 1.krs Liite 3, Havainnot tiloittain 3 (3) memo03.docx ERROR! REFERENCE SOURCE NOT FOUND. MI p:\fihel04\ec\ _vantaan_kaupunki\353_mikkolan_koulu,_vega,_homekoiratutkimus\03_raportti_ja_liitteet\muistio, homekoiratutkimus , mikkolan koulu vega docx

4 VAINNOT POHJAKUVISSA 1 LATTIAN PINTAAN KIINNITETTY PEITELEVY 1 EI TUTKITTU TUTKITTAVA TILA OLI N. 1 Pa ALIPAINEINEN Venuksentie 2, Vantaa kellarikerros IM LIITE 1.1

5 VAINNOT POHJAKUVISSA 2 KAIVON KANSI 4 KAIVON KANSI LATTIASEINÄ LIITTYMÄ, LÄPIVIENTI LATTIASSA VIEMÄRIN TULPPAUS TUTKITTAVA TILA OLI N. 1 Pa ALIPAINEINEN Venuksentie 2, Vantaa kellarikerros IM LIITE 1.2

6 VAINNOT POHJAKUVISSA 5 PILARIN LIITOS ALAPOHJAAN, PILARIN LIITOS ALAPOHJAAN VÄLISEINÄN KOHDALLA 5 TUTKITTAVA TILA OLI N. 2 Pa ALIPAINEINEN Venuksentie 2, Vantaa 1.kerros IM LIITE 2.1

7 VAINNOT POHJAKUVISSA 6 PILARIN LIITOS ALAPOHJAAN, ULKOSEINÄN LIITOS ALAPOHJAAN 6 TUTKITTAVA TILA OLI N. 2 4 Pa ALIPAINEINEN LIITE 2.2

8 VAINNOT POHJAKUVISSA 7 LKEAMA ULKOSEINÄSSÄ, ULKOSEINÄN LIITOS ALAPOHJAAN 7 TUTKITTAVA TILA OLI N. 6 Pa ALIPAINEINEN LIITE 2.3

9 VAINNOT POHJAKUVISSA 8 VIEMÄRIN KUMITIIVISTE, LÄPIVIENTI ALAPOHJASSA 8 TUTKITTAVA TILA OLI N. 2 Pa ALIPAINEINEN LIITE 2.4

10 VAINNOT POHJAKUVISSA 9 VIEMÄRIN KUMITIIVISTE, LÄPIVIENTI ALAPOHJASSA 9 TUTKITTAVA TILA OLI N. 2 Pa ALIPAINEINEN LIITE 2.5

11 VAINNOT POHJAKUVISSA 10 VIEMÄRIN KUMITIIVISTE, LÄPIVIENTI ALAPOHJASSA KOTELON ALAPÄÄ: LÄPIVIENNIT LATTIASSA TAI KATOSSA, ULKOSEINÄ LATTIA LIITOS, EPÄPUHTAUTTA KOTELON SISÄLLÄ TUTKITTAVA TILA OLI N. 2 Pa ALIPAINEINEN LIITE 2.6

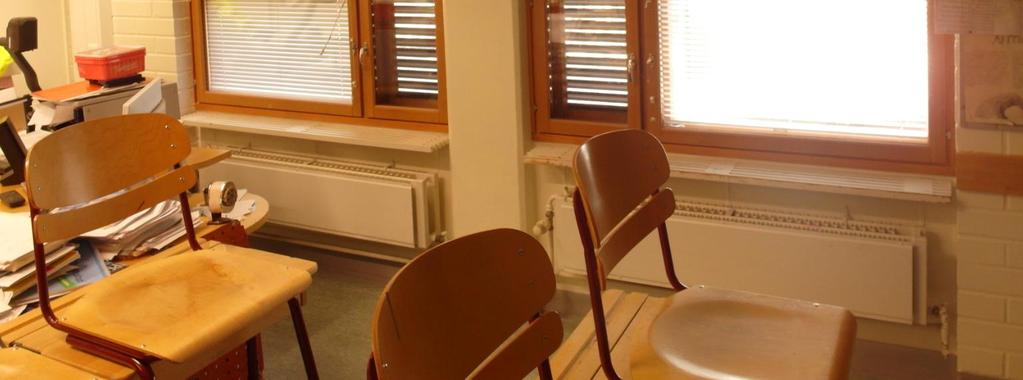

12 VAINNOT POHJAKUVISSA 12 ULKOSEINÄ IKKUNAN ALAPUOLELLA: VAURIO TAI EPÄPUHTAUS IKKUNARAKENTEESSA, LATTIA US LIITOS, LÄMPÖPATTERIN KIINNIKKEET, IKKUNA US LIITOS 12 TUTKITTAVA TILA OLI N. 2 Pa ALIPAINEINEN LIITE 2.7

13 VAINNOT POHJAKUVISSA 13 KAAPIN PÄÄTY: LATTIA VÄLISEINÄ LIITOS, PILARI LATTIALIITOS 13 TUTKITTAVA TILA OLI N. -1,5 +4 Pa ALI / YLIPAINEINEN LIITE 2.8

14 VAINNOT POHJAKUVISSA 14 KAAPIN PÄÄTY: LATTIA VÄLISEINÄ LIITOS, PILARI LATTIALIITOS 14 TUTKITTAVA TILA OLI N. -1,5 +8 Pa ALI / YLIPAINEINEN LIITE 2.9

15 VAINNOT POHJAKUVISSA 15 VIEMÄRIN KUMITIIVISTE, LÄPIVIENTI ALAPOHJASSA 15 TUTKITTAVA TILA OLI N. 3 Pa ALIPAINEINEN LIITE 2.10

16 VAINNOT POHJAKUVISSA 16 PILARI LATTIALIITOS, ULKOSEINÄ LATTIALIITOS, VUOTO KERAAMISTEN LAATTOJEN ALTA 16 TUTKITTAVA TILA OLI N. 3 Pa ALIPAINEINEN LIITE 2.11

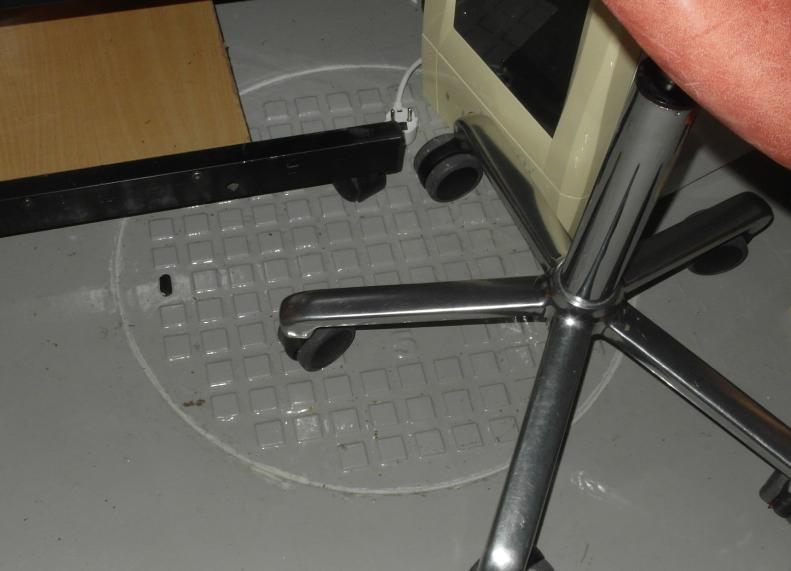

17 VAINNOT POHJAKUVISSA 17 TARKASTUSLUUKKU LATTIASSA 17 TUTKITTAVA TILA OLI N. 4 Pa ALIPAINEINEN LIITE 2.12

18 VAINNOT POHJAKUVISSA 18 TARKASTUSLUUKKU LATTIASSA 18 TUTKITTAVA TILA OLI N. 4 Pa ALIPAINEINEN LIITE 2.13

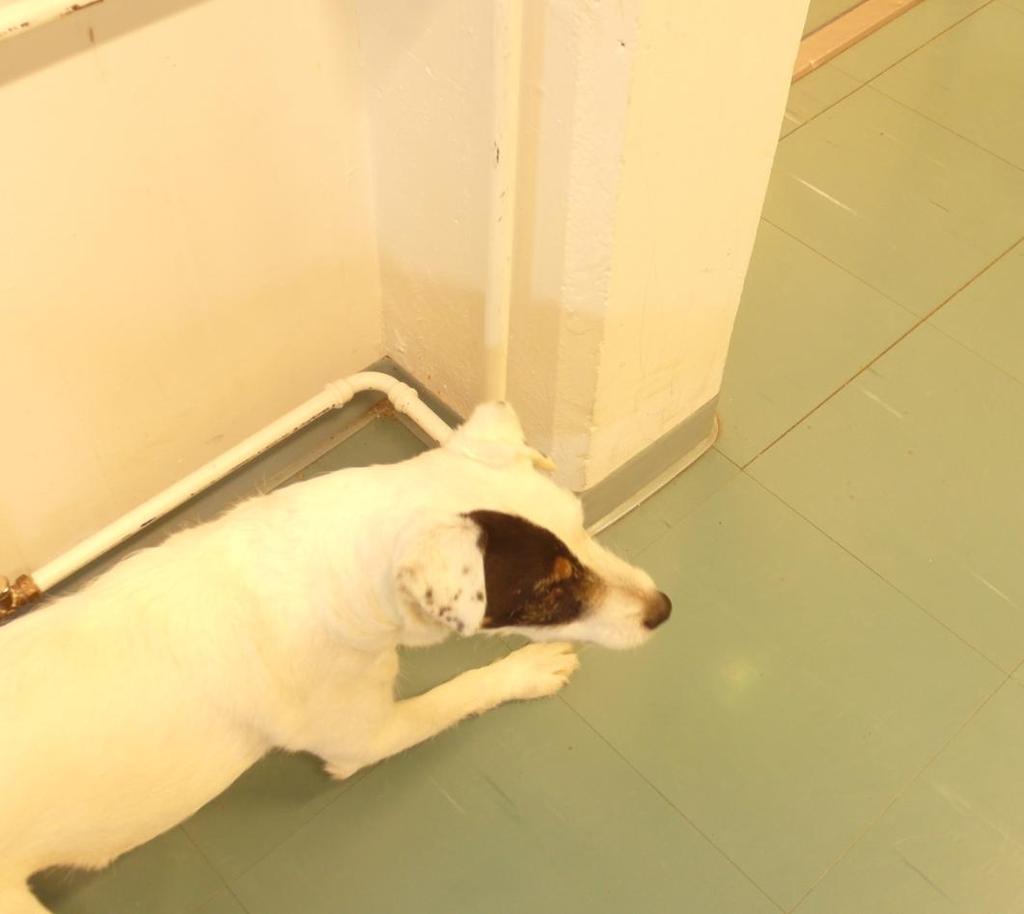

19 VAINNOT POHJAKUVISSA 19 PILARIN LIITOS ALAPOHJAAN, ULKOSEINÄN LIITOS ALAPOHJAAN 19 TUTKITTAVA TILA OLI N. -1,0 +3 Pa ALI / YLIPAINEINEN LIITE 2.14

20 VAINNOT POHJAKUVISSA 20 PILARIN LIITOS VÄLIPOHJAAN, ULKOSEINÄN LIITOS VÄLIPOHJAAN, VÄLISEINÄN LIITOS VÄLIPOHJAAN, ULKOSEINÄN LIITOS PILARIIN 20 TUTKITTAVA TILA OLI N. -1,0 +3 Pa ALI / YLIPAINEINEN LIITE 2.15

21 VAINNOT POHJAKUVISSA 21 VÄLISEINÄN LIITOS ALAPOHJAAN, VÄLISEINÄN MUURAUSSAUMAT, PILARIN LIITOS ALAPOHJAAN 21 TUTKITTAVA TILA OLI N. - Pa ALI / YLIPAINEINEN LIITE 2.16

22 VAINNOT POHJAKUVISSA 22 ULKOSEINÄN LIITOS ALAPOHJAAN, PUULATTIAN ALUSTATILASTA TULEVA ILMAVIRTA, SÄHKÖRASIA ULKOSEINÄSSÄ ULKOSEINÄN LIITOS ALAPOHJAAN, PUULATTIAN ALUSTATILASTA TULEVA ILMAVIRTA, SÄHKÖRASIA ULKOSEINÄSSÄ, LÄPIVIENTI LATTIASSA, KIINNITYKSET ULKOSEINÄSSÄ VÄLISEINÄSSÄ OLEVA KYNNYS, PUULATTIAN ALUSTATILASTA TULEVA ILMAVIRTA TUTKITTAVA TILA OLI N. -4 Pa ALIPAINEINEN LIITE 2.17

23 VAINNOT POHJAKUVISSA 25 ULKOSEINÄN LIITOS ALAPOHJAAN, PUULATTIAN ALUSTATILASTA TULEVA ILMAVIRTA ULKOSEINÄN LIITOS ALAPOHJAAN, PUULATTIAN ALUSTATILASTA TULEVA ILMAVIRTA TUTKITTAVA TILA OLI N. -4 Pa ALIPAINEINEN LIITE 2.18

24 VAINNOT POHJAKUVISSA 27 ULKOSEINÄN LIITOS ALAPOHJAAN, PILARIN LIITOS ALAPOHJAAN 27 TUTKITTAVA TILA OLI N. -14 Pa ALIPAINEINEN LIITE 2.19

25 VAINNOT POHJAKUVISSA 28 VÄLISEINÄN LIITOS ALAPOHJAAN, LIKA 28 TUTKITTAVA TILA OLI N. -4 Pa ALIPAINEINEN LIITE 2.20

26 VAINNOT POHJAKUVISSA 29 ULKOSEINÄN LIITOS ALAPOHJAAN, PILARIN LIITOS ALAPOHJAAN ULKOSEINÄN LIITOS ALAPOHJAAN, ULKOSEINÄN LIITOS ALAPOHJAAN VÄLISEINÄN KOHDALLA TUTKITTAVA TILA OLI N. -16 Pa ALIPAINEINEN LIITE 2.21

27 LIITE 3, VAINNOT TILOITTAIN TILA POHJAKUVASSA LIITE N.o HUOM. VSS, TEKNISET TILAT, KELLARIKERROS LIITE 1.1 VSS, TEKNISET TILAT, KELLARIKERROS LIITE 1.2 KAIVON KANSI 106 KÄYTÄVÄ LIITE OPETUSTILA LIITE EMÄNTÄ LIITE OPETUSTILA LIITE 2.4 VIEMÄRI 133 OPETUSTILA LIITE 2.5 VIEMÄRI 134 OPETUSTILA LIITE 2.6 VIEMÄRI 135 OPETUSTILA LIITE OPETUSTILA LIITE OPETUSTILA LIITE OPETUSTILA LIITE 2.10 VIEMÄRI 149 OPETUSTILA LIITE OPETUSTILA LIITE 2.12 TARKASTUSLUUKKU 164 OPETUSTILA LIITE 2.13 TARKASTUSLUUKKU 169 AULA LIITE KERHOHUONE LIITE MUSIIKKI LIITE VOIMISTELUSALI LIITE VOIMISTELUSALI LIITE PUKUHUONE LIITE MAANTIETO, BIOLOGIA LIITE 2.20

28 Homekoiratutkimus Mikkolan Koulu Co. Ilkka Meriläinen Sweco Asiantuntijapalvelut Oy Venuksentie 2 Vantaa / Korso Sivu 1

29 Mikkolan Koulu Venuksentie 2 Vantaa/ Korso Viite Homekoiratutkimus Toimeksiantaja Läsnä Jakelu Kohde Tutkimuksen tarkoitus Ilkka Meriläinen Sweco Sisäilmapalvelut Oy Ilkka Meriläinen Toimeksiantaja Tutkimuksen kohteena oli koulurakennus josta tutkitaan kaikki tilat homekoiraa apunakäyttäen. Homekoiratutkimuksen tarkoituksena oli tarkastaa kiinteistön home- ja mikrobivauriot joista hajupoikkeama pääsee vaikuttamaan sisäilmaan. Jatkotutkimukset suorittaa koiranilmaisemiin kohtiin toimeksiantaja. Koiran ilmaisemat kohdat home- ja mikrobiperäisistä hajupoikkeamista Luokkatilat Huone nimi/ Nro. Ilmaisukohta Huomioitavaa 238 Vasen ja oikea ulkokulma. Oikea pilarin juuri sekä ilmanpuhdistus. 211 Väliseinä pilarien välinen seinä lattian ja seinän raja. Ei huomioita Ei huomioita 164 Kanaali lattialuukku, keskellä Ei huomioita 149 Vasen ulkokulma pilarin juuri Ei huomioita 153 Putkikanaalin luukku Ei huomioita 148 Putken läpivienti, ulkoseinä Ei huomioita 135 Ikkunoiden alle ulkoseinän ja lattian raja Ei huomioita 134 Putkikuiluun, viemärin läpivienti Ei huomioita 133 Viemärin läpivienti Ei huomioita Sivu 2

30 Huone nimi/ Nro. Ilmaisukohta Huomioitavaa 131 Vesiputkien läpivienti Ei huomioita 137 Pilarin juuri sisäseinä Ei huomioita 201 Oikea ulkokulma Ei huomioita 169 Aulan palkki Ei huomioita 112 Oikea ulkokulma Ei huomioita 106 Käytävä palkki Ei huomioita Liikuntasali Huone nimi/ Nro. Ilmaisukohta Huomioitavaa Liikuntasali Ulkoseinät lattian ja seinän raja sekä välinenvaraston ovi Ei huomioita 228 Päätyseinä lattian raja Ei huomioita 223 Pilarin juuri ulkoseinä Ei huomioita Kellari Huone nimi/ Nro. Ilmaisukohta Huomioitavaa Kellari Kts Pohjakuva Läpivienneissä näkyvää kasvustoa. Kaikkiin lattian kaivonkansiin sekä kanaalin kanteen. Sivu 3
