Verkkosivun käyttöohje

Transkriptio

1 Verkkosivun käyttöohje GOLD RX, PX, CX, SD, ohjelmaversio.. Yleistä Koneessa on sisäinen verkkopalvelin, joka mahdollistaa koneen valvonnan, asetusten teon ja arvojen muuttamisen.. Kytkentä Tietokone ja ilmakäsittelykone voidaan liittää kahdella eri tavalla: ristiinkytketyllä kaapelilla tai solmulaitteella (keskitin, kytkin tai reititin). Solmulaitteen käyttö riippuu esimerkiksi siitä, kuinka monta yksikköä halutaan liittää. Ilman solmulaitetta voidaan liittää kaksi yksikköä. Esimerkki kahden yksikön liittämisestä on tietokoneen ja koneen yhdistäminen. Solmulaitteen avulla voidaan liittää kaksi tai useampia yksiköitä. Verkkoliitäntä, portti B, on koneen ohjauskortissa (katso koneen asennusohje tai käyttö ja huolto-ohjeet).. Kahden yksikön liittäminen Kone liitetään tietokoneeseen/verkkoon ristiinkytketyllä CAT5-kaapelilla, jossa on RJ45-pistokkeet, katso kuva. Kaapelin pitää olla kierretty parikaapeli ja se voi olla suojattu tai suojaamaton. GOLD Tietokone. Kahden tai useamman yksikön liittäminen Solmulaite Yksi tai useampia koneita ja tietokone/verkko tai yksi kone ja tietokone/verkko keskittimen, kytkimen tai reitittimen kautta yhdistetään suoralla (ei ristiinkytketty) CAT5-kaapelilla, jossa on RJ45-pistokkeet, katso kuva. Kaapelin pitää olla kierretty parikaapeli ja se voi olla suojattu tai suojaamaton. GOLD Tietokone GOLD Oikeus muutoksiin pidätetään.

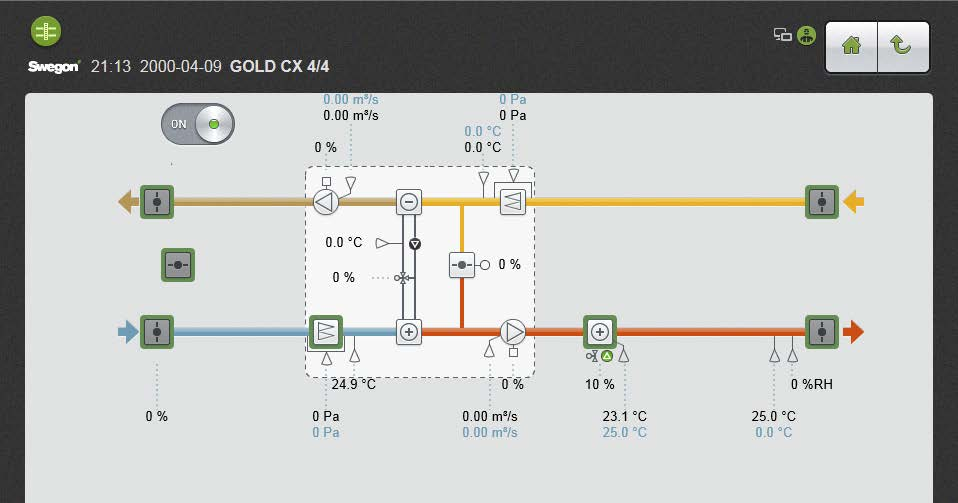

2 . Koneen asetukset Käsipäätteen käyttö on selostettu koneen käyttö- ja hoitoohjeissa. Toimitettaessa koneen ohjauskortilla on staattinen IPosoite Jos haluat määrittää kortille toisen staattisen osoitteen, muuttaa Netmaskia tai Gatewaytä tai aktivoida DHCP:n, kirjaudu käsipäätteeseen (asennus- tai huoltotaso), mene valikkoon Toiminnot/Tiedonsiirto/Ulkoinen portti B ja tee muutokset. 4. Kirjaudu sisään Avaa selain ja kirjoita osoitekenttään IP-osoite (oletusarvo ). Kirjoita käyttäjätunnus (paikallinen, asennus tai huolto, tehdasasetettu) ja salasana (paikallinen = 0000, asennus =, huolto = ota yhteys Swegoniin). Windows-turvallisuus Käyttäjätunnus ja salasana vaaditaan palvelimelle GOLD G8 -autentikoinnissa Käyttäjätunnus Salasana Muista tämä OK Keskeytä 5. Muokkaa ilmavirtakaaviota Kun olet kirjautunut sisään, näyttöön tulee käyttöpaneeli, jossa näkyy ilmavirtakaavio. Ilmavirtakaaviota voi muokata, katso näytöt oikealla. Käyttöpaneeli Pieni ilmavirta Seis Hälytysloki Ilmavirtakaavio Aseta Muokkaa tilaan Päällä. Napsauta ilmavirtakaaviota Ilmavirtakaavio Muokkaa Kun Muokkaa on tilassa Päällä, voit muuttaa kaikkea vihreällä merkittyä. Napsauta muutettavaa toimintoa. Kun muutos on tehty, lopeta muokkaus napsauttamalla vihreällä merkittyä toimintoa. Oikeus muutoksiin pidätetään.

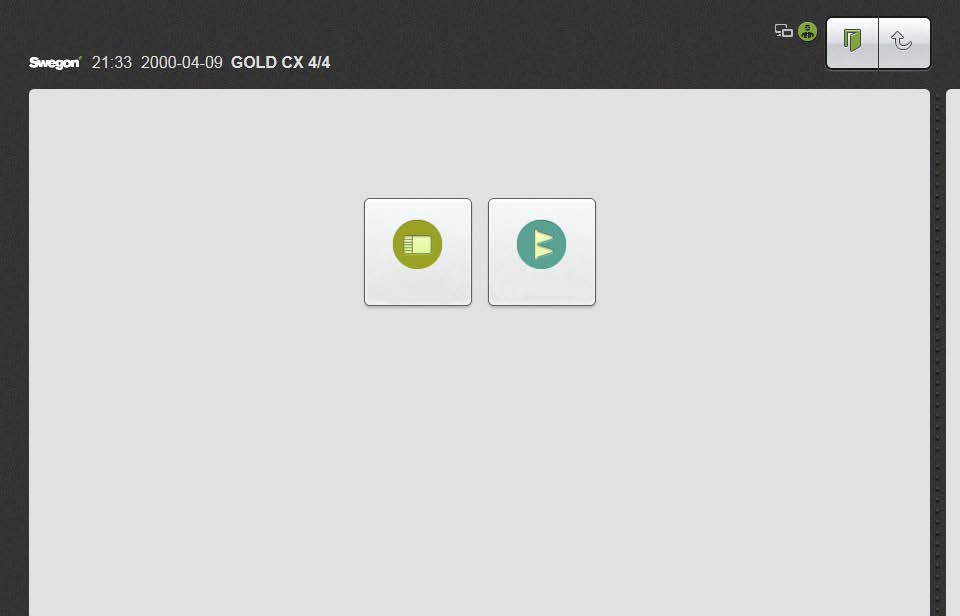

3 . Toiminnot Päästäksesi käyttöpaneelista oppaisiin tai toimintoihin napsauta mustaa listaa oikealla tai vasemmalla, katso alla. Verkkosivun näytöt ovat periaatteessa samanlaiset kuin käsipäätteessä ja niitä käytetään samalla tavoin. Seuraavassa kappaleessa selostetaan toiminnot, joita käytetään eri tavoin kuin käsipäätteessä. Muut toiminnot ja oppaat on selostettu koneen käyttö- ja hoito-ohjeissa. Käyttöpaneeli Pieni ilmavirta Seis Hälytysloki Napsauta tätä oppaiden avaamiseksi. Ilmavirtakaavio Napsauta tätä toimintojen avaamiseksi. Oppaat Toiminnot Energiavalvonta Ilmavirta Lämpötila Aika ja kaavio Suodatin Ohjelmisto Pääasetukset Suodatin - kalibrointi Ilmankäsit Kieli Hälytys Lämmitys Jäähdytys Lämmönsiirrin telykone All Year Tulot / ReCO SMART Link Ilmankosteus Tiedonsiirto Comfort lähdöt Perusaset. Tiedostonhallinta Käyttäjä Oikeus muutoksiin pidätetään.

4 7. Hälytysasetus Hälytysasetus Ilmankäsittelykoneen toimintoihin käsiksi pääsyä varten käyttäjän on kirjauduttava asennus- tai huoltotasolle. Ulkoinen hälytys ja voidaan nimetä (maks. 40 merkkiä). Asetukset: Arvo Säätöalue Tehdasasetus Ulkoinen hälytys, kuvaus Ulkoinen hälytys Ulkoinen hälytys, kuvaus Ulkoinen hälytys 8. Loki Loki Lokitoiminto edellyttää, että koneen ohjauskorttiin on asennettu SD-kortti (asennettu tehtaalla). Lokitoiminnossa on log sender -toiminto, joka lähettää lokin valittuun sähköpostiosoitteeseen ja/tai ftp-osoitteeseen. Asetukset: Arvo Säätöalue Tehdasasetus Log sender aktiivinen Päälle/pois Pois Käyttötila Sähköposti/FTP/ Sähköposti Sähköposti ja FTP Sähköpostin aihe Tekstiviesti FTP IP-osoite Käyttäjätunnus Muuta salasanaa 9 Ilmankäsittelykone Ilmankäsittelykoneen toimintoihin käsiksi pääsyä varten käyttäjän on kirjauduttava asennus- tai huoltotasolle. Verkkosivulla koneet voidaan nimetä myös kirjaimin, mikä ei ole mahdollista käsipäätteellä. Ilmankäsittelykone Ilmankäsittelykone Asetukset ASETUKSET Puhaltimen tila Käyntiaika Nimi Tyyppi Käynnistysjakso Autom. nollapistekalibrointi VOC-anturi Tuloilmapuhaltimen koko Poistoilmapuhaltimen koko Puhaltimen sijainti Poistoilma Virtauskaavio puhaltimen sijainti tuloilma Alas PUHALTIMEN TILA Verkkosivulla koneet voi nimetä myös kirjaimin. 4 Oikeus muutoksiin pidätetään.

5 0. Tiedonsiirto Tiedonsiirtotoimintoon käsiksi pääsyä varten käyttäjän on kirjauduttava asennus- tai huoltotasolle. Valikossa S-posti ovat sähköpostiasetukset. Valikossa BACnet IP voidaan asettaa hälytysprioriteetit ja tuoda/viedä asiakaskohtaisia objektinimiä ja kuvaustekstejä. Valikossa Port A/IQnavigator liitäntätilaksi voidaan valita staattinen IP tai IQnavigator (tehdasasetus). Tiedonsiirto. Muistiinpanot Muistiinpanot-toimintoon käsiksi pääsyä varten käyttäjän on kirjauduttava asennus- tai huoltotasolle. Tässä voit kirjoittaa muistiinpanoja. Muistiinpanot voi lukea myös käsipäätteellä. Muistiinpanot. Tiedostonhallinta Tiedostonhallinnan käyttöä varten käyttäjän on kirjauduttava asennus- tai huoltotasolle. Tiedostonhallinnassa voidaan käsitellä SD-kortilla olevia tiedostoja; esimerkiksi lokitiedostoja, ilmankäsittelyasetuksia ja tiedonsiirtoasetuksia voidaan tallentaa tai poistaa. SD-kortin täytyy olla koneen ohjauskortissa (ei käsipäätteessä). Tiedostonhallinta on käytettävissä vain verkkosivun kautta, ei käsipäätteen kautta. Tiedostonhallinta Oikeus muutoksiin pidätetään. 5

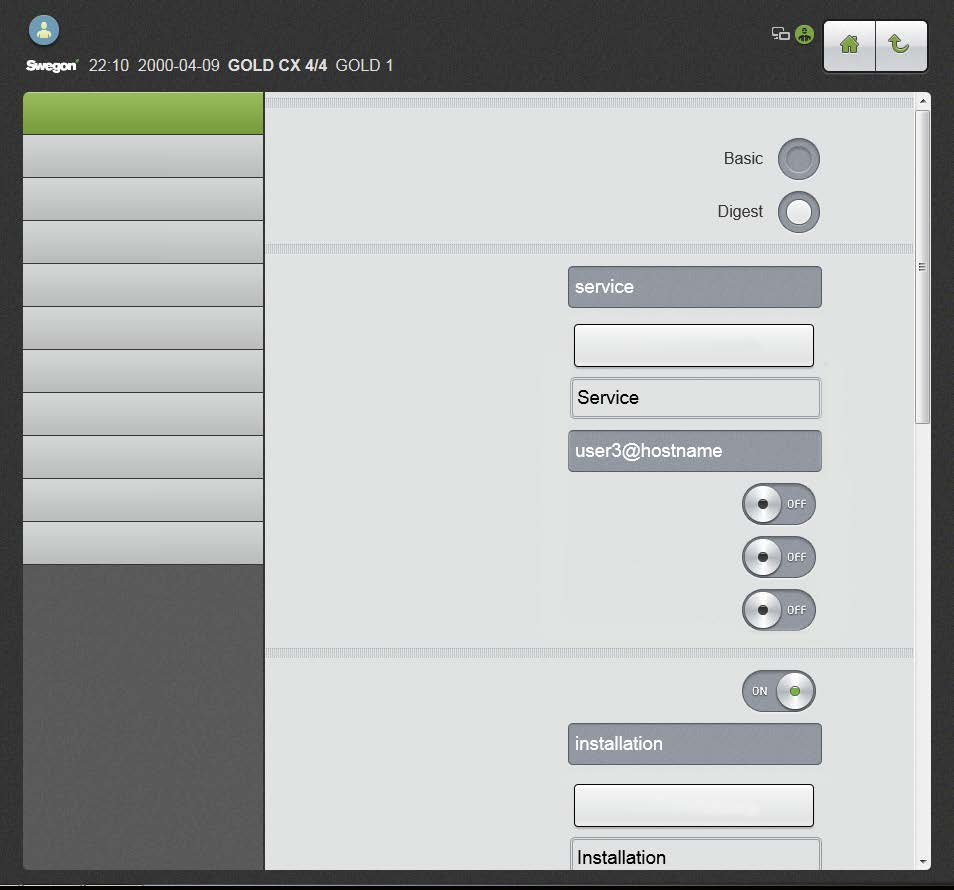

6 . Käyttäjä Toiminnon käyttöä varten on kirjauduttava huoltotasolle. Käyttäjän tunnistusmenetelmäksi valitaan Basic tai Digest (tehdasasetus). Käyttäjä Huolto-, asennus- ja paikallistasolla voidaan vaihtaa kyseisen tason käyttäjätunnus ja salasana. Kuhunkin tasoon voidaan liittää sähköpostiosoite. Valitse lähetetäänkö sähköposti A-hälytyksen, B-hälytyksen ja/tai tiedotteen yhteydessä. Edellä olevan mukaan voidaan määrittää seitsemän käyttäjää, joilla on eri käyttöoikeustasot ja asetukset. Käyttäjä. Tunnistusmenetelmä Huoltokäyttäjä Asennuskäyttäjä TUNNISTUSMENETELMÄ TUNNISTUSMENETELMÄ Käyttäjätoiminnot ovat käytettävissä vain verkkosivun kautta, ei käsipäätteen kautta. Paikallinen käyttäjä Käyttäjä 4 Käyttäjä 5 Nimi HUOLTOKÄYTTÄJÄ Muuta salasana Käyttäjä Käyttäjä 7 Käyttöoikeustaso Käyttäjä 8 Sähköposti Käyttäjä 9 Hälytys A sähköposti Käyttäjä 0 Hälytys B sähköposti Sähköpostiviesti ASENNUSKÄYTTÄJÄ Aktiivinen Nimi Muuta salasana Käyttöoikeustaso 4. Toiminnot, jotka ovat vain käsipäätteessä Manuaalinen testi ja IQnavigator on käytettävissä vain käsipäätteen kautta. Hälytysten palautus käyttäjätasolla voidaan tehdä vain käsipäätteessä (hälytykset voidaan palauttaa myös verkkosivun asennus- ja huoltotasolla). Oikeus muutoksiin pidätetään.
