1 Järjestelmätuotteet Swegonin tarpeenmukaiseen ilmanvaihtojärjestelmään Lyhyesti Tulo- ja poistoilmapuhaltimien paineoptimointi Ilmavirtojen yhteenlasku ja vähennys vyöhykkeissä Ohjaa 80 vyöhykepeltiä jaettuna 10 vyöhykkeeseen, 60 huonetta/vyöhyke, yhteensä 600 huonetta Gateway rakennusautomaatioon Tiedonsiirto Modbus RTU:n, Modbus TCP:n, BACnet TCP:n kautta Sisäänrakennettu www-sivu ilmanjakolaitteiden ja vesikiertoisten ilmastointijärjestelmien valvontaan huonetasolla 1

2 on off 1 2 Tekniset ominaisuudet Toiminta on tiedonsiirtoyksikkö, joka kommunikoi Modbus RTU:n kautta sekä Swegonin -ilmankäsittelykoneen, että WISE- ja CONDUCTOR-järjestelmiin kuuluvien tuotteiden kanssa. sisältää kolme päätoimintoa: Ilmankäsittelykoneen paineoptimointi Gateway rakennusautomaatioon WWW-sivu ilmanvaihto-/jäähdytysjärjestelmien valvontaan Ilmankäsittelykoneen paineoptimointi korvaa aikaisemman CONTROL Optimize tuotteen ilmanvaihtojärjestelmän toimintaa optimoitaessa. tunnistaa jokaisen vyöhykepellin asennon ja optimoi koneen painetason niin, että vähintään yksi pelti on aina 90 % auki. Tämä vähentää koneen sähkönkulutusta jopa 25 % ja alentaa lisäksi järjestelmän äänitasoa. Katso kuva 1. Gateway rakennusautomaatioon :n kanssa tiedonsiirtoyhteyteen tarkoitetun ilmanvaihtojärjestelmän kytkentä ja osoitteiden (Modbus ID) jako tehdään Swegonin ohjeiden mukaan. Silloin kaikki järjestelmän tuotteet, joissa on automatiikkaa toimivat :n alaisuudessa loogisena puurakenteena. Voidaan puhua myös tasorakenteesta, jonka kanssa valvontajärjestelmä on tiedonsiirtoyhteydessä. sallii protokollat Modbus RTU, Modbus TCP ja BACnet TCP. Tarkemmat tiedot tiedonsiirtorakenteesta ja parametrilistoista voi ladata osoitteessa Katso kuva 2. Kuva 1. Ilmankäsittelykoneen paineoptimointi Modbus RTU 3. amper V signaali DETECT Pressuresta Valvontajärjestelmä Kuva 2. Modbus-väylän rakenne, 2

3 WWW-sivu ilmanvaihto-/jäähdytysjärjestelmien valvontaan sisältää myös www-sivun, joka esittää koko ilmanvaihto-/ilmastointijärjestelmän havainnollisella ja helposti ymmärrettävällä tavalla. Vyöhyke- ja huonekuvista nähdään olo- ja asetusarvot. Kaikkien huone- ja vyöhyketuotteiden muutettaviin parametreihin pääsee helposti käsiksi. WWW-sivun käsikirjan voi ladata osoitteessa Kuva 3. Huonetoiminnolla ja parametrien asetuksella varustettujen ilmanvaihto-/ilmastointijärjestelmien valvontaan tarkoitettu www-sivu, joka näyttää huonetoiminnon ja parametriasetukset. 3

4 Suunnittelu sopii sekä suuriin että pieniin järjestelmiin. Keskitetyssä ilmanvaihtojärjestelmässä paineoptimointiin käytetään yhtä :ä konetta kohti. Kun Super WISE:ä käytetään hajautetussa ilmanvaihtojärjestelmässä, on tiedonsiirtoyhteydessä kaikkien koneiden ilmanvaihto-/ilmastointijärjestelmiin mutta ei itse koneisiin. voi olla tiedonsiirtoyhteydessä vain yhden ilmanvaihtokoneen kanssa. Säätö yksinkertaistaa säätöä merkittävästi. Tietokoneen ja sisäänrakennetun www-sivun kautta saadaan havainnollinen kuva koko järjestelmästä, esim. painehäviöistä, ilmavirroista ja peltien asennoista. Asennus Laitekotelo kiinnitetään seinään neljällä ruuvilla. Super WISE on hyvä sijoittaa konehuoneeseen. ETHERNET Router Kuva 4. hajautetussa ja keskitetyssä ilmanvaihtojärjestelmässä 4 Oikeus rakennemuutoksiin pidätetään

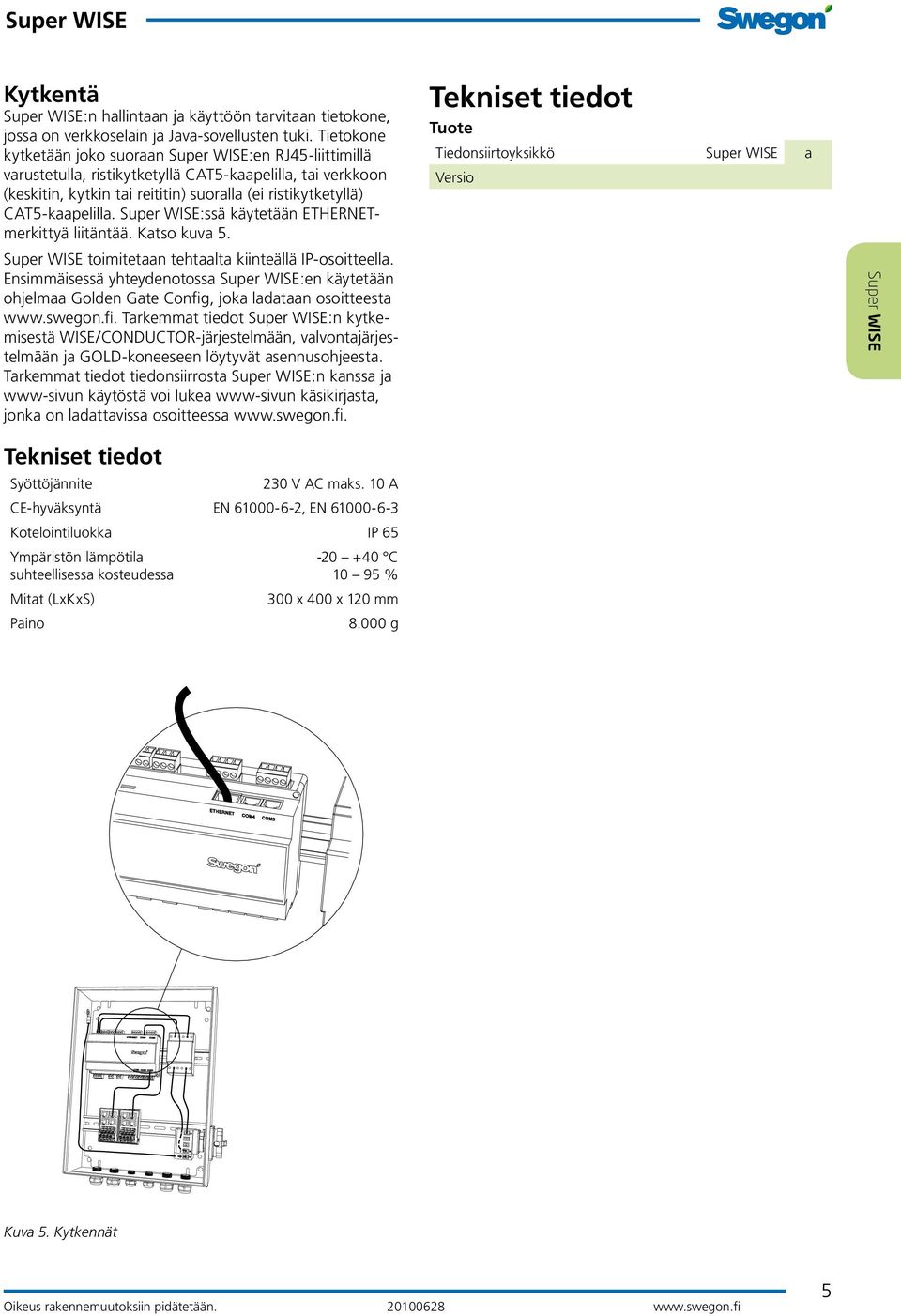

5 Kytkentä :n hallintaan ja käyttöön tarvitaan tietokone, jossa on verkkoselain ja Java-sovellusten tuki. Tietokone kytketään joko suoraan :en RJ45-liittimillä varustetulla, ristikytketyllä CAT5-kaapelilla, tai verkkoon (keskitin, kytkin tai reititin) suoralla (ei ristikytketyllä) CAT5-kaapelilla. :ssä käytetään ETHERNETmerkittyä liitäntää. Katso kuva 5. toimitetaan tehtaalta kiinteällä IP-osoitteella. Ensimmäisessä yhteydenotossa :en käytetään ohjelmaa Golden Gate Config, joka ladataan osoitteesta Tarkemmat tiedot :n kytkemisestä -järjestelmään, valvontajärjestelmään ja -koneeseen löytyvät asennusohjeesta. Tarkemmat tiedot tiedonsiirrosta :n kanssa ja www-sivun käytöstä voi lukea www-sivun käsikirjasta, jonka on ladattavissa osoitteessa Tekniset tiedot Tuote Tiedonsiirtoyksikkö a Versio Tekniset tiedot Syöttöjännite 230 V AC maks. 10 A CE-hyväksyntä EN , EN Kotelointiluokka IP 65 Ympäristön lämpötila suhteellisessa kosteudessa Mitat (LxKxS) Paino C % 300 x 400 x 120 mm g Kuva 5. Kytkennät 5
