1 Tuotekuvasto 2017 Jupeled Oy Juha Pekka

2 Sisällysluettelo Paneelit... 3 Kiinteät alasvalot... 4 Suunnattavat alasvalot... 5 Pintapaneelit... 6 Valonauhat VDC Valolistat 24mm VDC Valolistat 18mm VDC Valolistat 30mm Terassivalot Jupeled Oy Juha Pekka jupeled@outlook.com

3 Paneeleillamme on 3 vuoden takuu, joka koskee myös mukana tulevia TRIAC - himmennettäviä virtalähteitä. Runko on täysin alumiinia, joten paneelin jäähdytys toimii mainiosti. Kotelointiluokka IP44 (virtalähde IP20) Värilämpö 3000/4000 kelvin Käyttöikä Yli tuntia Valaisukulma 120 astetta Värintoistoindeksi CRI (Ra) >80 Käyttölämpötila -20 C C 5W PANEELI 8W PANEELI 12W PANEELI HALKAISIJA 85mm 122mm 172mm ASENNUSAUKKO 75mm 108mm 160mm VALON MÄÄRÄ 285 lumen 650 lumen 1200 lumen RUNGON VÄRI valkoinen/harmaa valkoinen valkoinen/harmaa

4 Alasvaloillamme on 2 vuoden takuu, joka koskee myös mukana tulevia TRIAC - himmennettäviä virtalähteitä. Runko on alumiinia, joten jäähdytys toimii mainiosti. Kotelointiluokka Värilämpö Rungon väri Käyttöikä Valaisukulma IP44 (virtalähde IP20) 3000/4000 kelvin valkoinen/harmaa Yli tuntia 110 astetta Värintoistoindeksi CRI (Ra) >83 Käyttölämpötila -20 C C TEHO 7W 13W 20W 30W KOKO 85mm*38mm 110mm*38mm 190mm*45mm 230mm*45mm UPOTUSAUKKO 70mm 90mm 165mm 210mm VALON MÄÄRÄ 530 lumen 1080 lumen 1750 lumen 2680 lumen Varastotuotteet Tilaustuotteet, toimitusaika n. 3-4 viikkoa

5 Alasvaloillamme on 2 vuoden takuu, joka koskee myös mukana tulevaa TRIAC -himmennettäviä virtalähteitä. Valaisimissa on häikäisyä estävä rakenne sekä hyvin toimiva jäähdytys, joka takaa pitkän käyttöiän. Liitäntälaitteen tilava asennusosio mahdollistaa ketjutuksen. TEHO 6W 9W HALKAISIJA 80mm 95mm ASENNUSAUKKO 68mm 83mm KORKEUS 34mm 40mm KOTELOINTILUOKKA IP44 (virtalähde IP20) IP44 (virtalähde IP20) VALON MÄÄRÄ 550 lumen 700 lumen VÄRILÄMPÖ 3000K/4000 kelvin 3000/4000 kelvin RUNGON VÄRI valkoinen/harmaa valkoinen KÄYTTÖIKÄ Yli tuntia Yli tuntia VALAISUKULMA VÄRINTOISTOINDEKSI CRI (RA) >80 >97 KÄYTTÖLÄMPÖTILA -20 C C -20 C C Valaisimen mukana toimitetaan kytkentärasia asennustyön helpottamiseksi. Valaisimen patentoitu rakenne mahdollistaa sen portaattoman suuntaamiseen joka suuntaan.

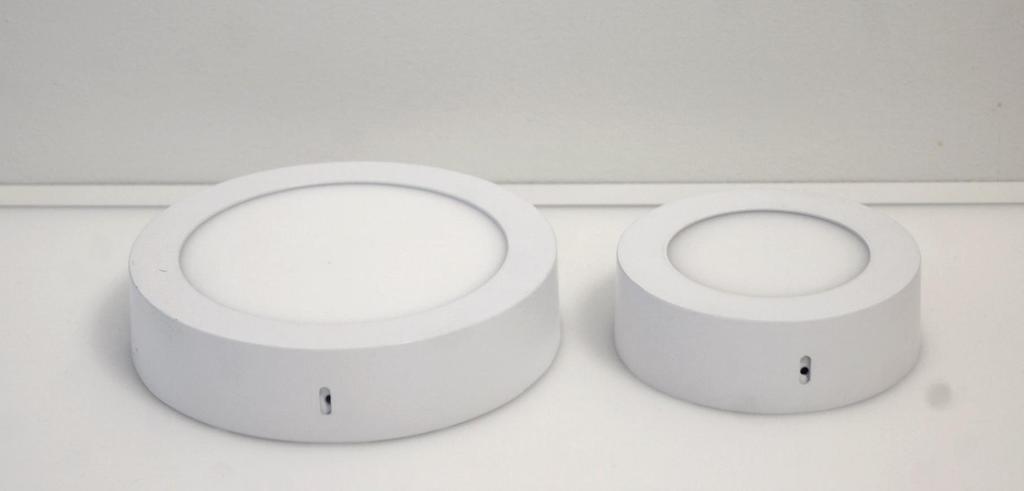

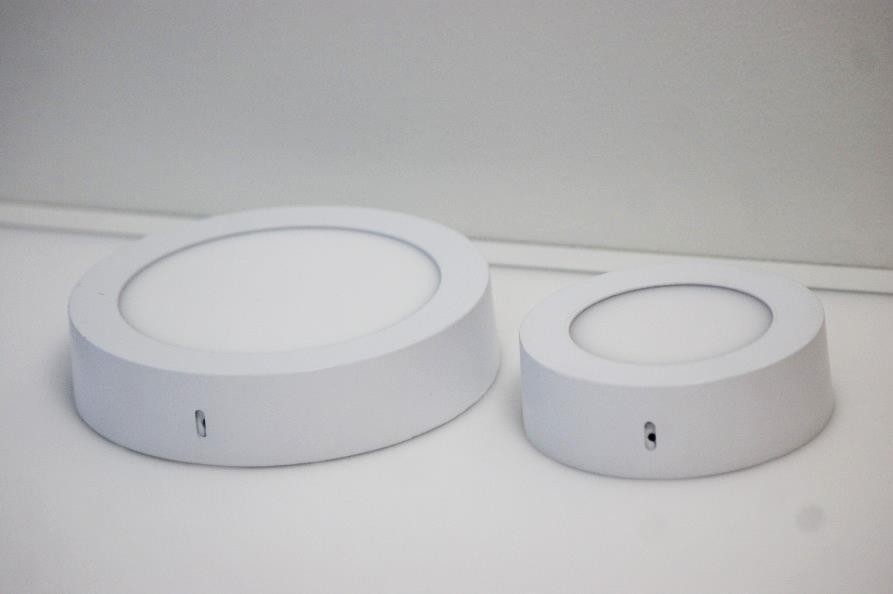

6 Pintapaneeleillamme on 2 vuoden takuu, joka koskee myös mukana tulevia TRIAC - himmennettäviä virtalähteitä. Runko on täysin alumiinia, joten paneelin jäähdytys toimii mainiosti. Paneeleiden asennusrauta sopii suoraan normaaliin kattorasiaan. Mukana tulevat kiinnitysruuvit. Kotelointiluokka IP20 Värilämpö 3000/4000 kelvin Käyttöikä Yli tuntia Valaisukulma 120 astetta Värintoistoindeksi CRI (Ra) >80 Käyttölämpötila -20 C C 6W PANEELI 12W PANEELI HALKAISIJA 120mm 170mm KORKEUS 38mm 38mm VALON MÄÄRÄ 430 lumen 950 lumen RUNGON VÄRI valkoinen valkoinen

7 LED -nauhaa käytetään yleensä epäsuorissa valaistusratkaisuissa ja tasovalaistuksessa. Saat rakennettua itsellesi mieluisan valaistuksen eri kohteisiin kahdella eri värilämmöllä ja kolmella tehovaihtoehdolla. Nauhat ovat katkaistavissa 5cm välein ja niitä voi himmentää. Taustapuolella on 3M -teippi helpottamassa asennusta. Nauhoillamme ja virtalähteillämme on 2 vuoden takuu. Yleiset tiedot Kotelointiluokka Värilämpö Käyttöikä Käyttöjännite IP20 / IP / 4000 kelvin tuntia 12VDC Värintoistoindeksi CRI (Ra) >80 Nauhan väri Valkoinen VALIKOIMAMME Asiakkaidemme toiveesta nauhojen molemmissa päissä on 50cm liitäntäjohdot helpottamassa kytkentää. TEHO 4.8W/m 9.6W/m 14.4W/m KOKO 5m rulla, leveys 8mm 5m rulla, leveys 8mm 5m rulla, leveys 10mm VALON MÄÄRÄ 360 lumen/m 610 lumen/m 1150 lumen/m LED -TYYPPI 60 x 3528 SMD 120 x 3528 SMD 60 x 2835 SMD IP65 -suojatuissa nauhoissamme on kiinteä silikonipäällyste. Varmista mahdollisessa katkaisukohdassa nauhan vesitiiveys.

8 Nauhojen pitkän käyttöiän takaamiseksi takuuehtoihimme kuuluu, että nauha on asennettu metalliprofiiliin. Profiili toimii nauhalle jäähdytyselementtinä. Valikoimastamme löytyy kahta eri profiilimallia, kulmamallia ja litteää. Voit valita profiilin joko 1m tai 2m pituisena. Profiiliin tulee mukaan kansi, kiinnikkeet ja ruuvit, kansi kirkkaana tai huurrettuna. Meiltä löydät myös nauhoille sopivia jatkokappaleita, jotka sopivat profiileihin. 12VDC virtalähteet 20W virtalähde, IP20 50W virtalähde, IP20 75W virtalähde, IP20 12VDC himmennettävät virtalähteet 30W TRIAC-himmennettävä virtalähde, IP20 45W TRIAC-himmennettävä virtalähde, IP20 36W TRIAC/painonappi -himmennettävä virtalähde, IP20 36W 1-10V/painonappi -himmennettävä virtalähde, IP20 45W TRIAC -himmennettävä virtalähde, IP20 12VDC kostean tilan virtalähteet 50W virtalähde, IP65

9 LED-valolistoillamme on 2 vuoden tuotetakuu. Valolistat voi liittää saumattomasti toisiinsa, jokaisen listan päässä on liittimet jatkoa varten (ks.kuva alla). KOKO (P*L*K) 300*24*11MM 500*24*11MM 1000*24*11MM TEHO 3,6W 6W 12W VALON VÄRI 3000/4000 kelvin 3000/4000 kelvin 3000/4000 kelvin VALON MÄÄRÄ 250 lumen 420 lumen 850 lumen KÄYTTÖJÄNNITE 12V 12V 12V VALAISUKULMA 110 astetta 110 astetta 110 astetta VÄRINTOISTOINDEKSI CRI > 80 > 80 > 80 KOTELOINTILUOKKA IP40 IP40 IP40 KÄYTTÖIKÄ yli tuntia yli tuntia yli tuntia Valolistoista saat ketjutettua haluamasi kokonaisuuden, enimmäispituus 4 metriä. Voit käyttää listojen kanssa normaalisti johdotettavia 12VDC virtalähteitämme. Virtalähteet löydät kuvastosta valonauhaosiosta, koot ovat 20W, 50W ja 75W. Valo hajaantuu listasta tasaisesti opaalikannen avulla. Kiinnitysvaihtoehtoina normaalit klipsit tai 3M -teippi (mukana pakkauksessa).

10 Syöttöpääty Himmennettävä kytkin - ON/OFF - himmennys pitämällä pohjassa - muistitoiminto - himmennys 5% - 100%, ei vaadi virtalähteeltä himmennysominaisuutta Muut oheistarvikkeet Syöttökaapeli 2m virtalähteeltä listalle Haaroitusrasia 30cm johdolla, 4:lle listalle Virtalähteet 20W 50W 75W Syöttökaapeli voidaan kytkeä suoraan virtalähteeseen. Toinen asennusvaihtoehto on kytkeä haaroitusrasia virtalähteeseen ja liittää syöttökaapelit haaroitusrasiaan (max. 4kpl).

11 LED-valolistoillamme on 2 vuoden tuotetakuu. Valolista soveltuu monenlaisiin käyttötarkoituksiin tyylikkään ulkomuodon ja erilaisten kiinnitysvaihtoehtojen vuoksi. KOKO (P*L*K) 300*18*8MM 600*18*8MM 1000*18*8MM TEHO 5W 9W 15W VALON VÄRI 3000/4000 kelvin 3000/4000 kelvin 3000/4000 kelvin VALON MÄÄRÄ lumen lumen lumen KÄYTTÖJÄNNITE 24V 24V 24V VALAISUKULMA 100 astetta 100 astetta 100 astetta VÄRINTOISTOINDEKSI CRI > 82 > 82 > 82 KOTELOINTILUOKKA IP20 IP20 IP20 KÄYTTÖIKÄ tuntia tuntia tuntia Valolistoista saat ketjutettua haluamasi kokonaisuuden, enimmäispituus jopa 6 metriä. Muuntajat ovat suoraan pistorasiaan kytkettäviä, joten asennus on erittäin helppoa. Muuntajia löytyy kolmea eri kokoa; 40W, 60W ja 80W. Valo hajaantuu listasta hyvin tasaisesti opaalikannen avulla, tyypillistä pistemäisyyttä tuskin havaitsee.

12 Jatkokappale Päätykappale Haaroitin neljälle Jatkokaapeli 1m Liitoskaapeli 0,5m Kulmajatko Syöttökaapeli 0,5m ON/OFF -kytkin Liiketunnistin Himmennin Kiinnitysvaihtoehdot: Kiinnitys tapahtuu kiinnitysklipseillä, 3M -teipillä tai magneeteilla.

13 LED-valolistoille ja oheistuotteille annamme 3 vuoden takuun. Valolistat on valmistettu alumiinin ja PC-muovin seoksesta ja valaisimen kansi on kirkasta PC-muovia. Jokaisen LED-valolistan mukana tulee kaksi kiinnikettä ja ruuvit kiinnikkeisiin, joilla LED-valolista voidaan asentaa haluttuun paikkaan. Valolistoja voi ketjuttaa muuntajan koon mukaisesti. Valon väri 3045/3985 kelvin Käyttöjännite 24V Valaisukulma 90 astetta Värintoistoindeksi CRI (Ra) > 80 Kotelointiluokka IP 20 Käyttöikä tuntia Valaisimen muoto Litteä Valaisimen rungon väri Harmaa Muuntajat pistokkeella 24W, 36W ja 48W Johdotettavat muuntajat 40W 3 metrin syöttökaapelilla Litteämallin koko (P*L*K) 300*30*8mm 500*30*8mm 1000*30*8mm Teho 3W 5W 11W Valon määrä 300 lumen 450 lumen 850 lumen Jatkoliitin Jatkokaapeli 10cm/1m/3m Kulmaliitin Kytkin Haaroitinkaapeli

14 Terassivaloillamme on 3 vuoden takuu, joka koskee myös erikseen ostettavia oheistuotteita ja virtalähteitä. Terassivalot ovat ketjutettavissa erittäin helposti, sillä kaikki voidaan liittää toisiinsa pikaliittimillä. Valaisimet kestävät enintään 100kg kuorman. Sekä valaisimet että kaikki oheistuotteet ovat IP67 -luokiteltuja. TEHO 0.6W 1W HALKAISIJA 30mm 45mm ASENNUSAUKKO 22mm 31mm KORKEUS 13.5mm 26mm VÄRILÄMPÖ 3000/4000 kelvin 3000/4000 kelvin RUNGON VÄRI harmaa harmaa OHEISTARVIKKEET: - MUUNTAJAT 8W / 30W - JATKOKAAPELI 1M / 3M - HÄMÄRÄKYTKIN - T-HAARA KÄYTTÖIKÄ Yli tuntia Yli tuntia KÄYTTÖJÄNNITE 12V 12V VÄRINTOISTOINDEKSI CRI > 80 > 80 (RA) VALAISIMEN MUOTO Pyöreä Pyöreä *Valaisimesta lähtee siis kaksi KAAPELIT* 2x0.5m 2x0.5m kaapelia, joilla ketjuttaminen onnistuu 1 metrin välein. Tarvittaessa väliin voi liittää jatkokaapelin.
