Ecophon Square 43 LED

Transkriptio

1 Ecophon Square 43 LED Ecophon Square 43 on täysin integroitu upotettu valaisin Dg-, Ds- ja E-reunaisille levyille, ja joka on kehitetty Akutex FT -pintaisiin Ecophon-akustiikkakattoihin sopivaksi. Valaisin on suunniteltu luomaan vaikuttava valaistus monenlaisiin tiloihin. Uudistettu moderni ledivalonlähde on korkealaatuinen ja sillä on korkea hyötysuhde sekä pitkä yli tunnin käyttöikä (L90). Valaisin on erityisesti suunniteltu sopivaksi Ecophon Connect listajärjestelmiin. on saatavana 3 eri vaihtoehtoa: standardi (on/off), himmennettävä tai 1 tunnin hätätoiminnolla varustettu malli (on/off). Himmennettävässä valaisimessa on SwitchDIM-, Dali-, DSI-valmius ja siinä on käytävätoiminnallisuus. Ecophon Square 43 käsittää valaisinrungon, virtalähteen sekä opaalinvärisen mattapintaisen satiné-kuvun integroituna Ecophon Focus -levyyn. Valaisin painaa noin 3,3 kg (poislukien virtalähde ja levy). Järjestelmä on patentoitu ja sillä on mallisuoja (Registered Community Design). Valaisinta Ecophon Office Germany, Lübeck, Germany Järjestelmän tiedot T24 Paksuus (t) 20 Asennuskuva M327, M328

2 Ecophon Square LED Dg -levy Leikkaus Ecophon Square LED Dg Ecophon Focus Dg -järjestelmä, jossa Ecophon Square LED. Ecophon Square LED Dg valaisin. Avattavuus Levyt on helposti avattavissa. Katso asennuskuvasta minimiavaussyvyys. Puhdistettavuus (enimmäismäärä) Imurointi päivittäin, nihkeäpyyhintä viikoittain. Valonheijastavuus Levyn pintaviimeistely: White Frost, lähin NCS -värikoodi S 0500-N, 85% valonheijastavuus (josta yli 99% diffuusia heijastusta). Takaisinheijastavuuskerroin 63 mcd/(m²lx). Kiiltoaste < 1. Asennus Asennetaan asennuskuvan mukaan, josta selviää mm. asennuksen kokonaiskorkeus. Valaisinrunko lepää T-listojen varassa. SwitchDIM/DALI- ja standard on/off virtalähde kiinnitetään listajärjestelmään tai levyyn tarranauhalla. Valaisimeen kuuluva sisäkattolevy asennetaan kuten tavanominen sisäkattolevy. Kun valaisin ja levy ovat paikoillaan, sähköasentaja tekee liitännät. Liitäntä Standardi on/off sähköisen HF virtalähteen mukana toimitetaan 2,5 metriä 2x0,75 mm2 kaapelia ja pistoke. SwitchDIM/ DALI- tai hätävalon sähköinen HF virtalähde toimitetaan ilman kaapelia. Hätävalovirtalähteessä 1 tunnin akku. Sähköhyväksynnät IP20, Luokka 1. Sähkötiedot V, 50 Hz, cos φ>0,98. Sähköinen HF kuristin tai sähköinen HF dim kuristin digitaaliseen säätöön. Valonlähde: 2 ledimoduulia, yhteensä 37W. Saatavana myös hätävalomalli, akun kesto yksi tunti.

3 Valaistuskyky Järjestelmän teho: 40,7 W Valonlähde: LED 37 W Valovirta: 3307 lm Valotehokkuus: 81 lm/w Värilämpötila: 4000K Värintoistoindeksi: > 80 Ra Värilämpötilan tarkkuus: 3 MacAdam SDCM Hyötysuhde (LOR): 100% Valonjako ylös/alas: 0/100 Odotettu kestoikä: L90 >50000 h Odotettu kestoikä: L70 > h

4 M327 Asennuskuva (M327) Ecophon Square 43 LED Ds Ecophon Group Määrälaskelma (poislukien hukka) 1 Ecophon Square 43 LED Ds levy 1/valaisin 2 Ecophon Dot/Square LED valaisinrunko 1/valaisin 3 Ecophon Dot/Square standard On/Off virtalähde (Alt.1) 1/valaisin 4 Ecophon Dot/Square SwitchDIM/DALI virtalähde (Alt.2) 1/valaisin 5 Ecophon Dot/Square hätävalovirtalähde, kytke linjaan jossa ei katkaisinta (Alt.3) 1/valaisin 6 Focus Ds (viereinen alakatto) tarpeen mukaan Δ Min. kokonaissyvyys: 90 mm δ Minimi avaussyvyys: 120 mm. - Käytettäessä standardi on/off- tai hätävalovirtalähdettä kytke tavalliseen katkaisijaan. Käytettäessä SwitchDIM/DALI-virtalähdettä SwitchDIM-toiminnolla kytke jousikuormitteiseen katkaisijaan. Käytettäessä SwitchDIM/DALI-virtalähdettä DALI-toiminnolla kytke ainoastaan DALI-yhteensopivaan säätimeen. Max pistekuorma (N) Max kuormituksen kesto (N) Katso määrälaskelma Ds -reuna: Valaisimen kiinnikkeet lepäävät T-listoilla ja kiinnitetään alempaan koloon. Pistekuorma/Kuormituksenkestävyys

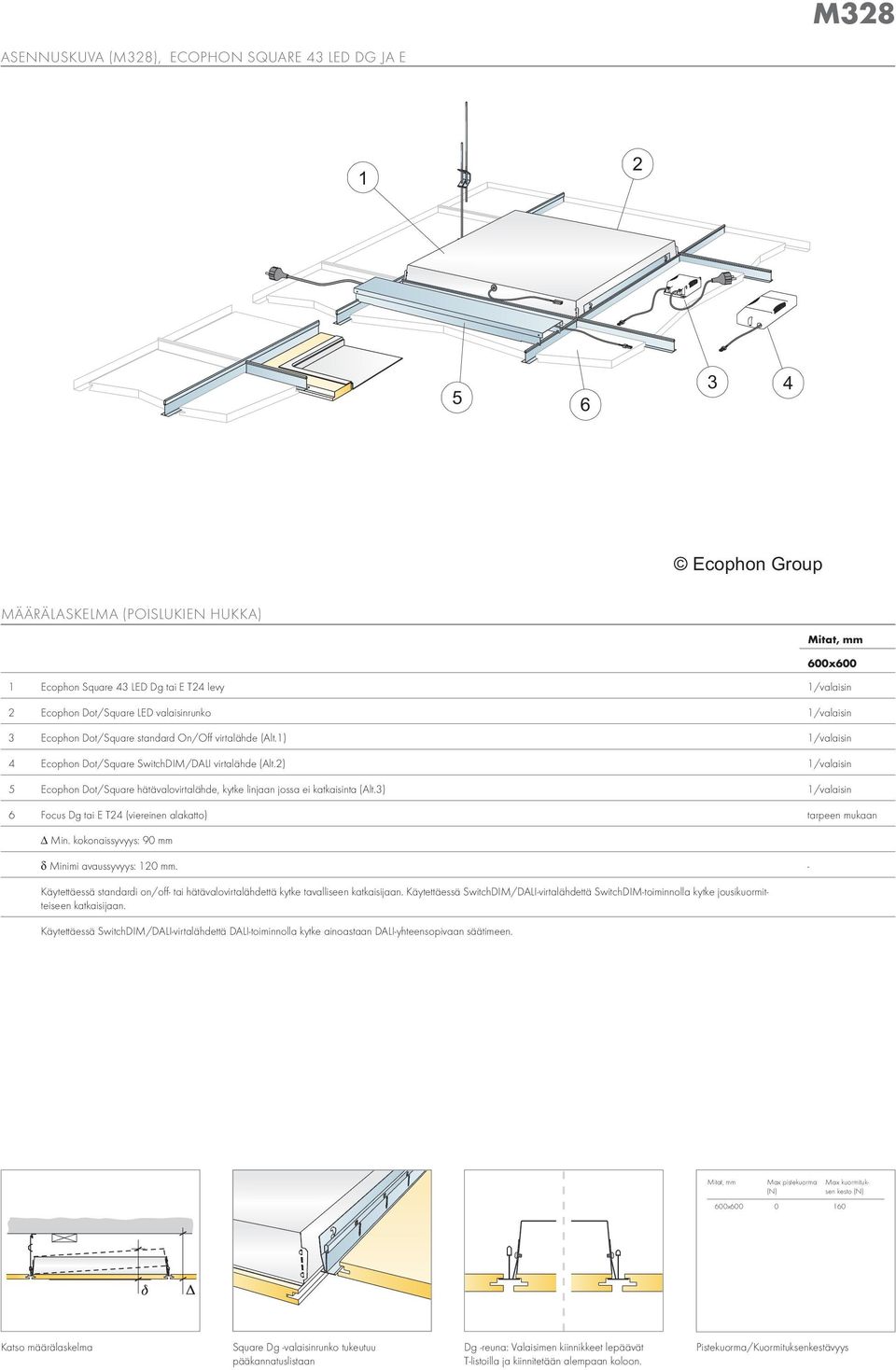

5 M328 Asennuskuva (M328), Ecophon Square 43 LED Dg ja E Ecophon Group Määrälaskelma (poislukien hukka) 1 Ecophon Square 43 LED Dg tai E T24 levy 1/valaisin 2 Ecophon Dot/Square LED valaisinrunko 1/valaisin 3 Ecophon Dot/Square standard On/Off virtalähde (Alt.1) 1/valaisin 4 Ecophon Dot/Square SwitchDIM/DALI virtalähde (Alt.2) 1/valaisin 5 Ecophon Dot/Square hätävalovirtalähde, kytke linjaan jossa ei katkaisinta (Alt.3) 1/valaisin 6 Focus Dg tai E T24 (viereinen alakatto) tarpeen mukaan Δ Min. kokonaissyvyys: 90 mm δ Minimi avaussyvyys: 120 mm. - Käytettäessä standardi on/off- tai hätävalovirtalähdettä kytke tavalliseen katkaisijaan. Käytettäessä SwitchDIM/DALI-virtalähdettä SwitchDIM-toiminnolla kytke jousikuormitteiseen katkaisijaan. Käytettäessä SwitchDIM/DALI-virtalähdettä DALI-toiminnolla kytke ainoastaan DALI-yhteensopivaan säätimeen. Max pistekuorma (N) Max kuormituksen kesto (N) Katso määrälaskelma Square Dg -valaisinrunko tukeutuu pääkannatuslistaan Dg -reuna: Valaisimen kiinnikkeet lepäävät T-listoilla ja kiinnitetään alempaan koloon. Pistekuorma/Kuormituksenkestävyys
