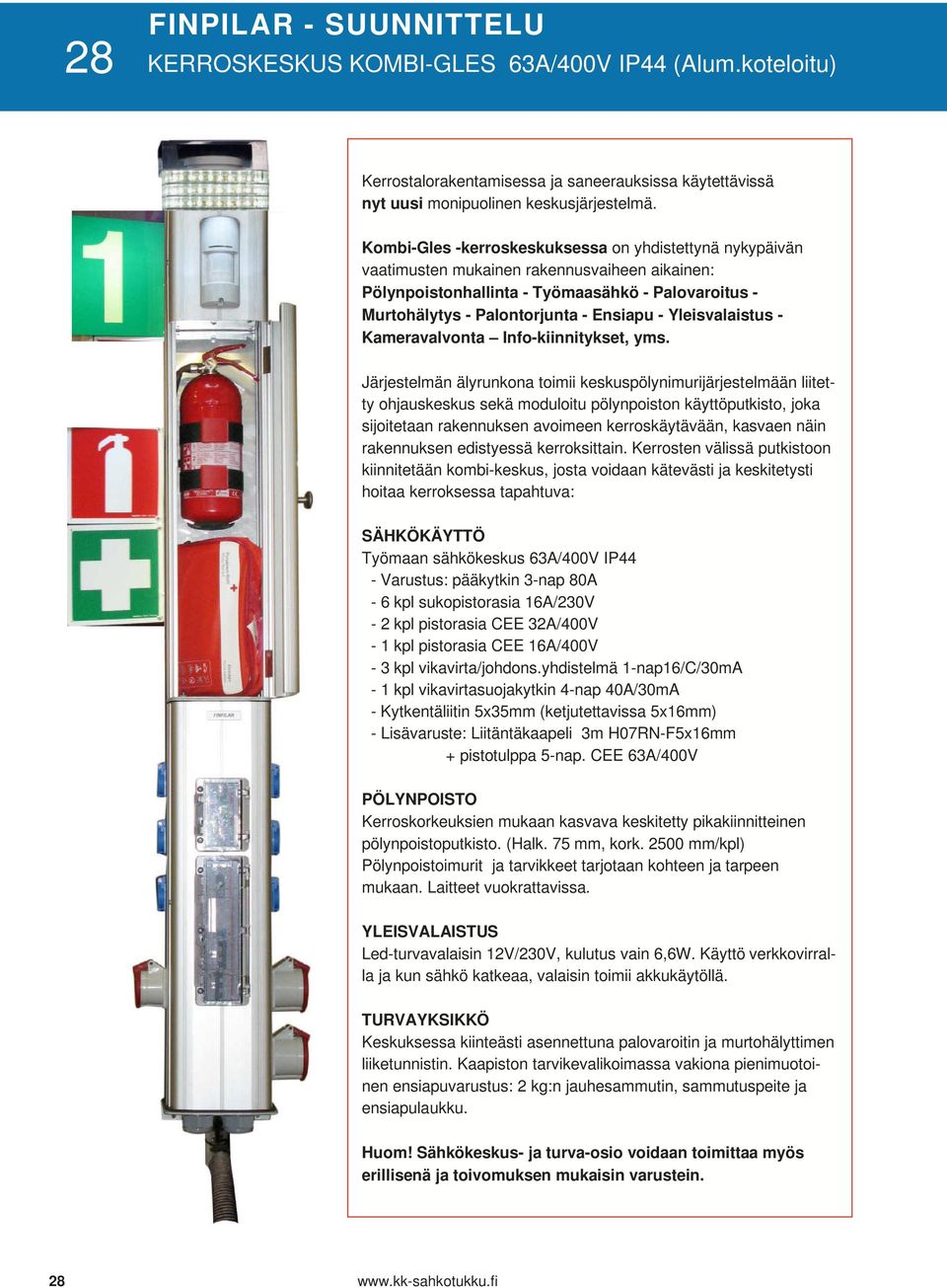

1 28 FINPILAR - SUUNNITTELU KERROSKESKUS KOMBI-GLES 63A/400V IP44 (Alum.koteloitu) Kerrostalorakentamisessa ja saneerauksissa käytettävissä nyt uusi monipuolinen keskusjärjestelmä. Kombi-Gles -kerroskeskuksessa on yhdistettynä nykypäivän vaatimusten mukainen rakennusvaiheen aikainen: Pölynpoistonhallinta - Työmaasähkö - Palovaroitus - Murtohälytys - Palontorjunta - Ensiapu - Yleisvalaistus - Kameravalvonta Info-kiinnitykset, yms. Järjestelmän älyrunkona toimii keskuspölynimurijärjestelmään liitetty ohjauskeskus sekä moduloitu pölynpoiston käyttöputkisto, joka sijoitetaan rakennuksen avoimeen kerroskäytävään, kasvaen näin rakennuksen edistyessä kerroksittain. Kerrosten välissä putkistoon kiinnitetään kombi-keskus, josta voidaan kätevästi ja keskitetysti hoitaa kerroksessa tapahtuva: SÄHKÖKÄYTTÖ Työmaan sähkökeskus 63A/400V IP44 - Varustus: pääkytkin 3-nap 80A - 6 kpl sukopistorasia 16A/230V - 2 kpl pistorasia CEE 32A/400V - 1 kpl pistorasia CEE 16A/400V - 3 kpl vikavirta/johdons.yhdistelmä 1-nap16/C/30mA - 1 kpl vikavirtasuojakytkin 4-nap 40A/30mA - Kytkentäliitin 5x35mm (ketjutettavissa 5x16mm) - Lisävaruste: Liitäntäkaapeli 3m H07RN-F5x16mm + pistotulppa 5-nap. CEE 63A/400V PÖLYNPOISTO Kerroskorkeuksien mukaan kasvava keskitetty pikakiinnitteinen pölynpoistoputkisto. (Halk. 75 mm, kork mm/kpl) Pölynpoistoimurit ja tarvikkeet tarjotaan kohteen ja tarpeen mukaan. Laitteet vuokrattavissa. YLEISVALAISTUS Led-turvavalaisin 12V/230V, kulutus vain 6,6W. Käyttö verkkovirralla ja kun sähkö katkeaa, valaisin toimii akkukäytöllä. TURVAYKSIKKÖ Keskuksessa kiinteästi asennettuna palovaroitin ja murtohälyttimen liiketunnistin. Kaapiston tarvikevalikoimassa vakiona pienimuotoinen ensiapuvarustus: 2 kg:n jauhesammutin, sammutuspeite ja ensiapulaukku. Huom! Sähkökeskus- ja turva-osio voidaan toimittaa myös erillisenä ja toivomuksen mukaisin varustein. 28

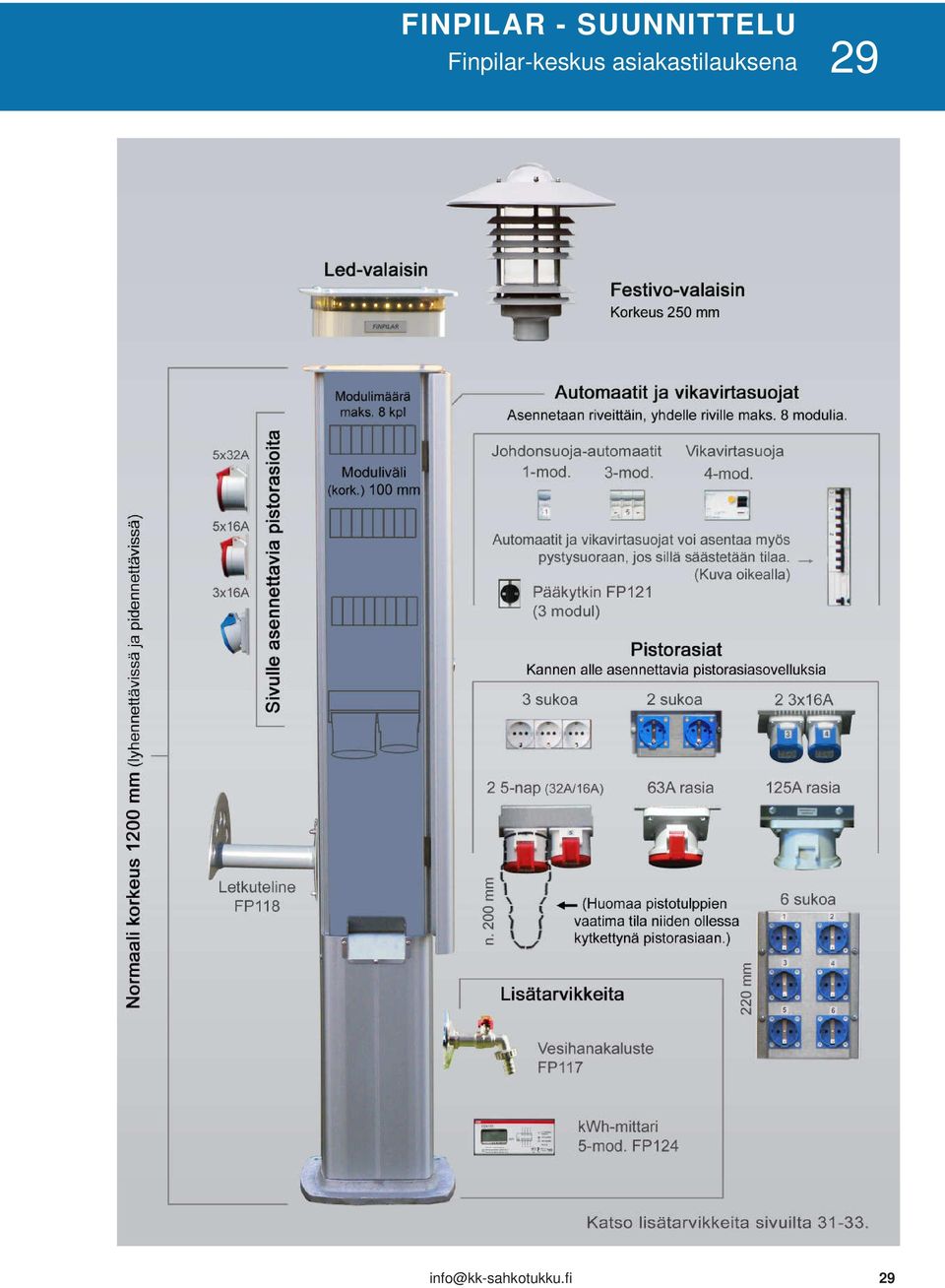

2 FINPILAR - SUUNNITTELU Finpilar-keskus asiakastilauksena 29 info@kk-sahkotukku.fi 29

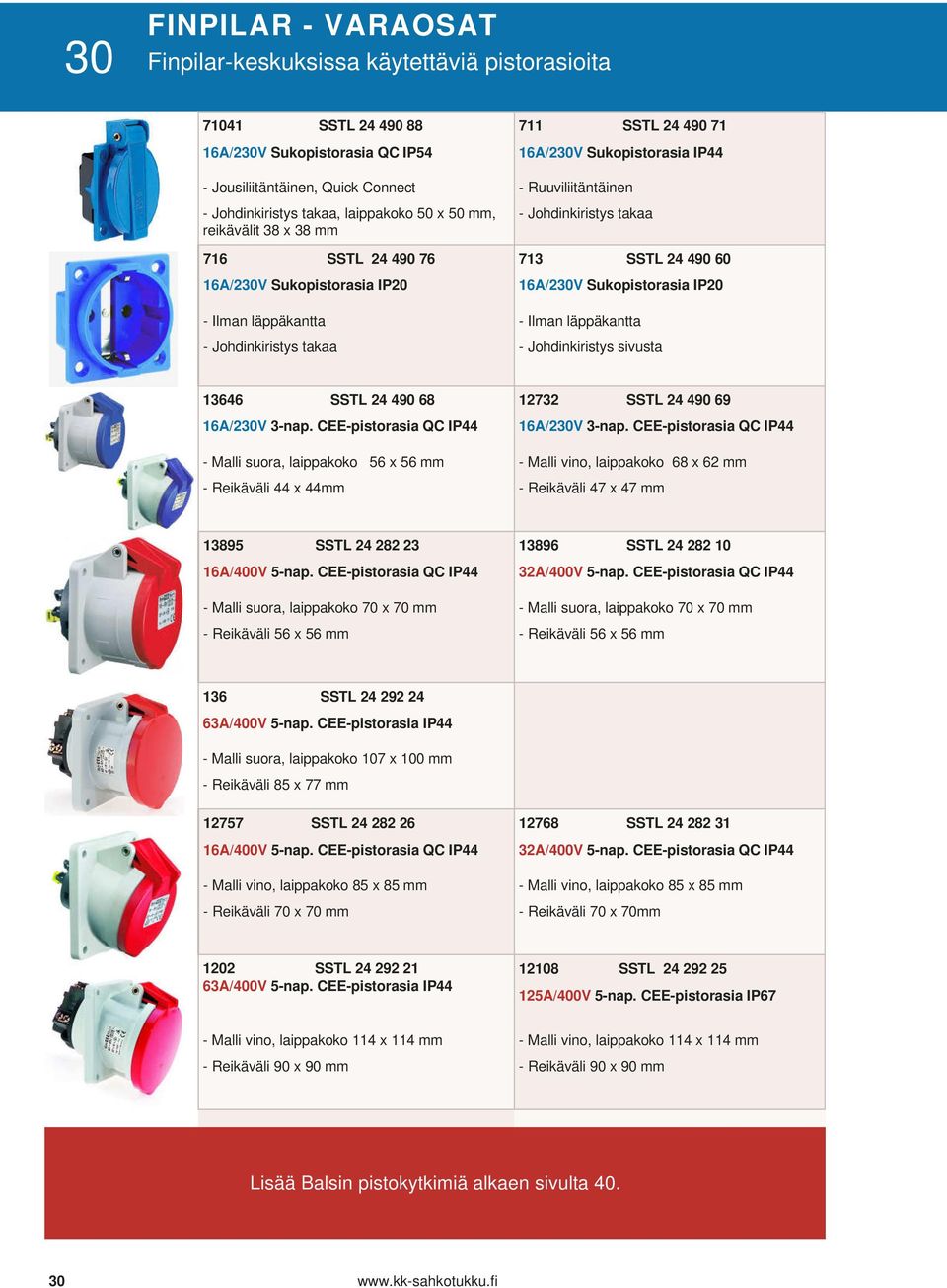

3 30 FINPILAR - VARAOSAT Finpilar-keskuksissa käytettäviä pistorasioita SSTL A/230V Sukopistorasia QC IP54 - Jousiliitäntäinen, Quick Connect - Johdinkiristys takaa, laippakoko 50 x 50 mm, reikävälit 38 x 38 mm 716 SSTL A/230V Sukopistorasia IP20 - Ilman läppäkantta - Johdinkiristys takaa 711 SSTL A/230V Sukopistorasia IP44 - Ruuviliitäntäinen - Johdinkiristys takaa 713 SSTL A/230V Sukopistorasia IP20 - Ilman läppäkantta - Johdinkiristys sivusta SSTL A/230V 3-nap. CEE-pistorasia QC IP44 - Malli suora, laippakoko 56 x 56 mm - Reikäväli 44 x 44mm SSTL A/230V 3-nap. CEE-pistorasia QC IP44 - Malli vino, laippakoko 68 x 62 mm - Reikäväli 47 x 47 mm SSTL A/400V 5-nap. CEE-pistorasia QC IP44 - Malli suora, laippakoko 70 x 70 mm - Reikäväli 56 x 56 mm SSTL A/400V 5-nap. CEE-pistorasia QC IP44 - Malli suora, laippakoko 70 x 70 mm - Reikäväli 56 x 56 mm 136 SSTL A/400V 5-nap. CEE-pistorasia IP44 - Malli suora, laippakoko 107 x 100 mm - Reikäväli 85 x 77 mm SSTL A/400V 5-nap. CEE-pistorasia QC IP44 - Malli vino, laippakoko 85 x 85 mm - Reikäväli 70 x 70 mm SSTL A/400V 5-nap. CEE-pistorasia QC IP44 - Malli vino, laippakoko 85 x 85 mm - Reikäväli 70 x 70mm 1202 SSTL A/400V 5-nap. CEE-pistorasia IP SSTL A/400V 5-nap. CEE-pistorasia IP67 - Malli vino, laippakoko 114 x 114 mm - Reikäväli 90 x 90 mm - Malli vino, laippakoko 114 x 114 mm - Reikäväli 90 x 90 mm Lisää Balsin pistokytkimiä alkaen sivulta

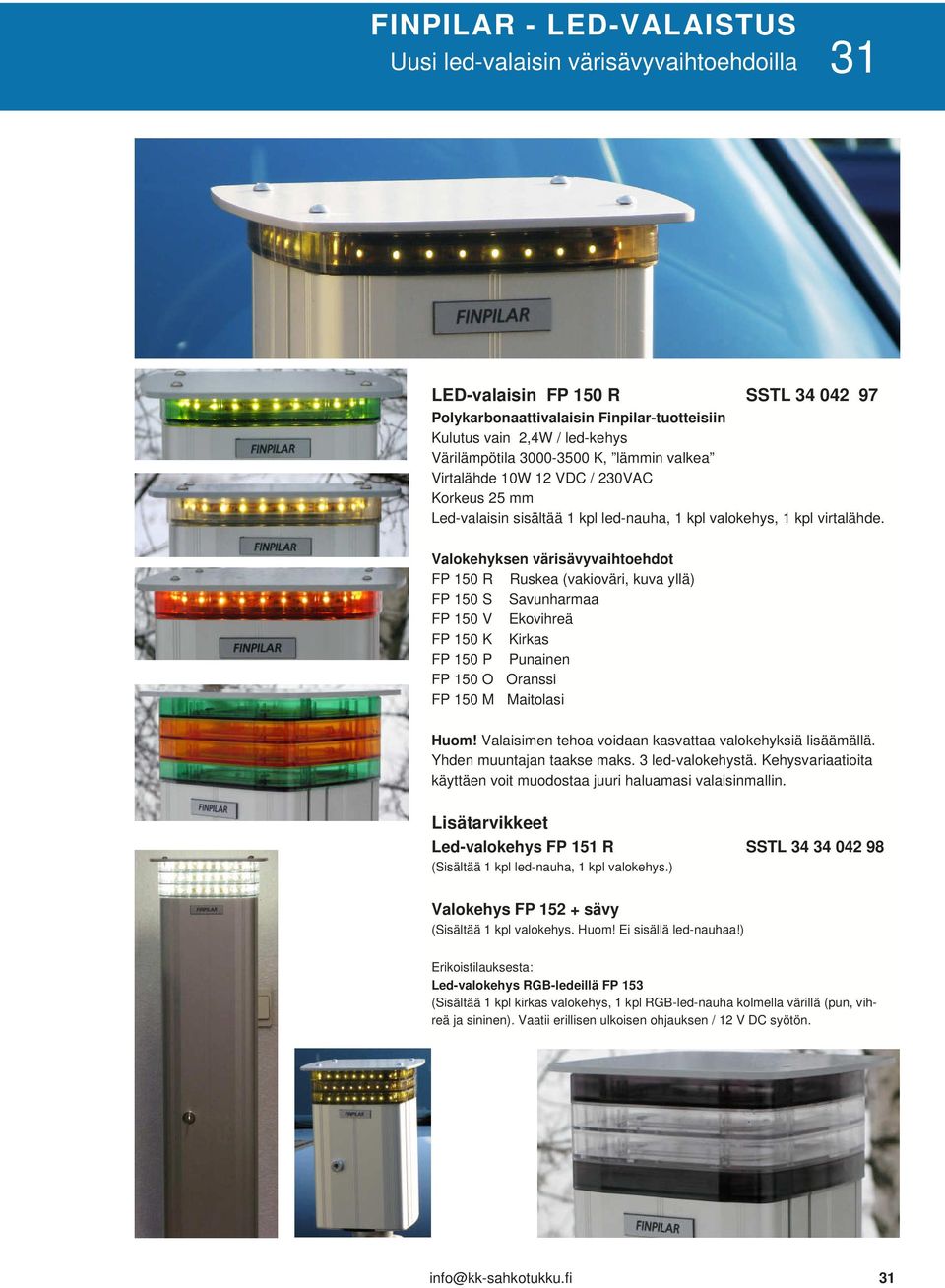

4 FINPILAR - LED-VALAISTUS Uusi led-valaisin värisävyvaihtoehdoilla 31 LED-valaisin FP 150 R SSTL Polykarbonaattivalaisin Finpilar-tuotteisiin Kulutus vain 2,4W / led-kehys Värilämpötila K, lämmin valkea Virtalähde 10W 12 VDC / 230VAC Korkeus 25 mm Led-valaisin sisältää 1 kpl led-nauha, 1 kpl valokehys, 1 kpl virtalähde. Valokehyksen värisävyvaihtoehdot FP 150 R Ruskea (vakioväri, kuva yllä) FP 150 S Savunharmaa FP 150 V Ekovihreä FP 150 K Kirkas FP 150 P Punainen FP 150 O Oranssi FP 150 M Maitolasi Huom! Valaisimen tehoa voidaan kasvattaa valokehyksiä lisäämällä. Yhden muuntajan taakse maks. 3 led-valokehystä. Kehysvariaatioita käyttäen voit muodostaa juuri haluamasi valaisinmallin. Lisätarvikkeet Led-valokehys FP 151 R SSTL (Sisältää 1 kpl led-nauha, 1 kpl valokehys.) Valokehys FP sävy (Sisältää 1 kpl valokehys. Huom! Ei sisällä led-nauhaa!) Erikoistilauksesta: Led-valokehys RGB-ledeillä FP 153 (Sisältää 1 kpl kirkas valokehys, 1 kpl RGB-led-nauha kolmella värillä (pun, vihreä ja sininen). Vaatii erillisen ulkoisen ohjauksen / 12 V DC syötön. info@kk-sahkotukku.fi 31

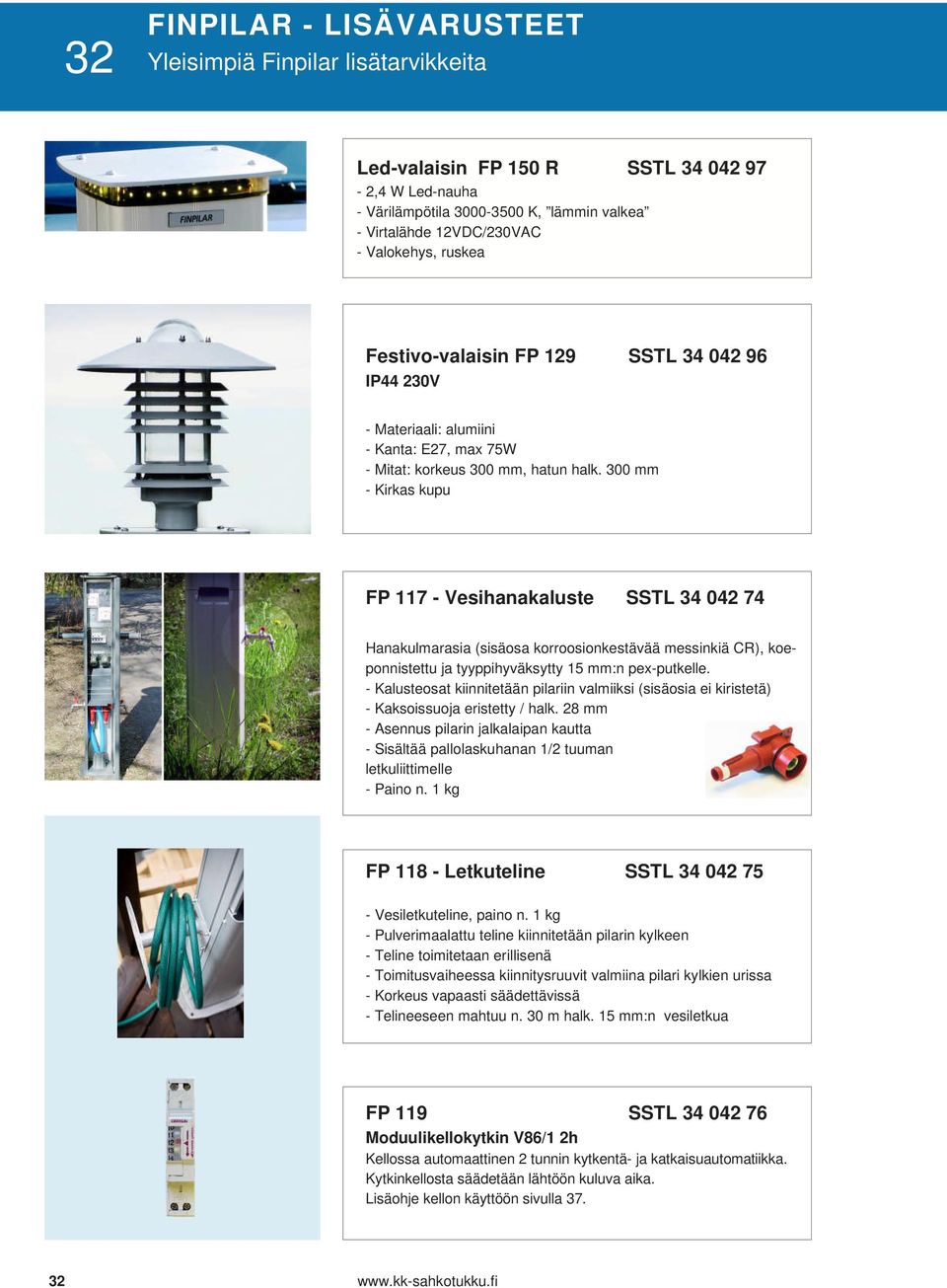

5 32 FINPILAR - LISÄVARUSTEET Yleisimpiä Finpilar lisätarvikkeita Led-valaisin FP 150 R SSTL ,4 W Led-nauha - Värilämpötila K, lämmin valkea - Virtalähde 12VDC/230VAC - Valokehys, ruskea Festivo-valaisin FP 129 SSTL IP44 230V - Materiaali: alumiini - Kanta: E27, max 75W - Mitat: korkeus 300 mm, hatun halk. 300 mm - Kirkas kupu FP Vesihanakaluste SSTL Hanakulmarasia (sisäosa korroosionkestävää messinkiä CR), koeponnistettu ja tyyppihyväksytty 15 mm:n pex-putkelle. - Kalusteosat kiinnitetään pilariin valmiiksi (sisäosia ei kiristetä) - Kaksoissuoja eristetty / halk. 28 mm - Asennus pilarin jalkalaipan kautta - Sisältää pallolaskuhanan 1/2 tuuman letkuliittimelle - Paino n. 1 kg FP Letkuteline SSTL Vesiletkuteline, paino n. 1 kg - Pulverimaalattu teline kiinnitetään pilarin kylkeen - Teline toimitetaan erillisenä - Toimitusvaiheessa kiinnitysruuvit valmiina pilari kylkien urissa - Korkeus vapaasti säädettävissä - Telineeseen mahtuu n. 30 m halk. 15 mm:n vesiletkua FP 119 SSTL Moduulikellokytkin V86/1 2h Kellossa automaattinen 2 tunnin kytkentä- ja katkaisuautomatiikka. Kytkinkellosta säädetään lähtöön kuluva aika. Lisäohje kellon käyttöön sivulla

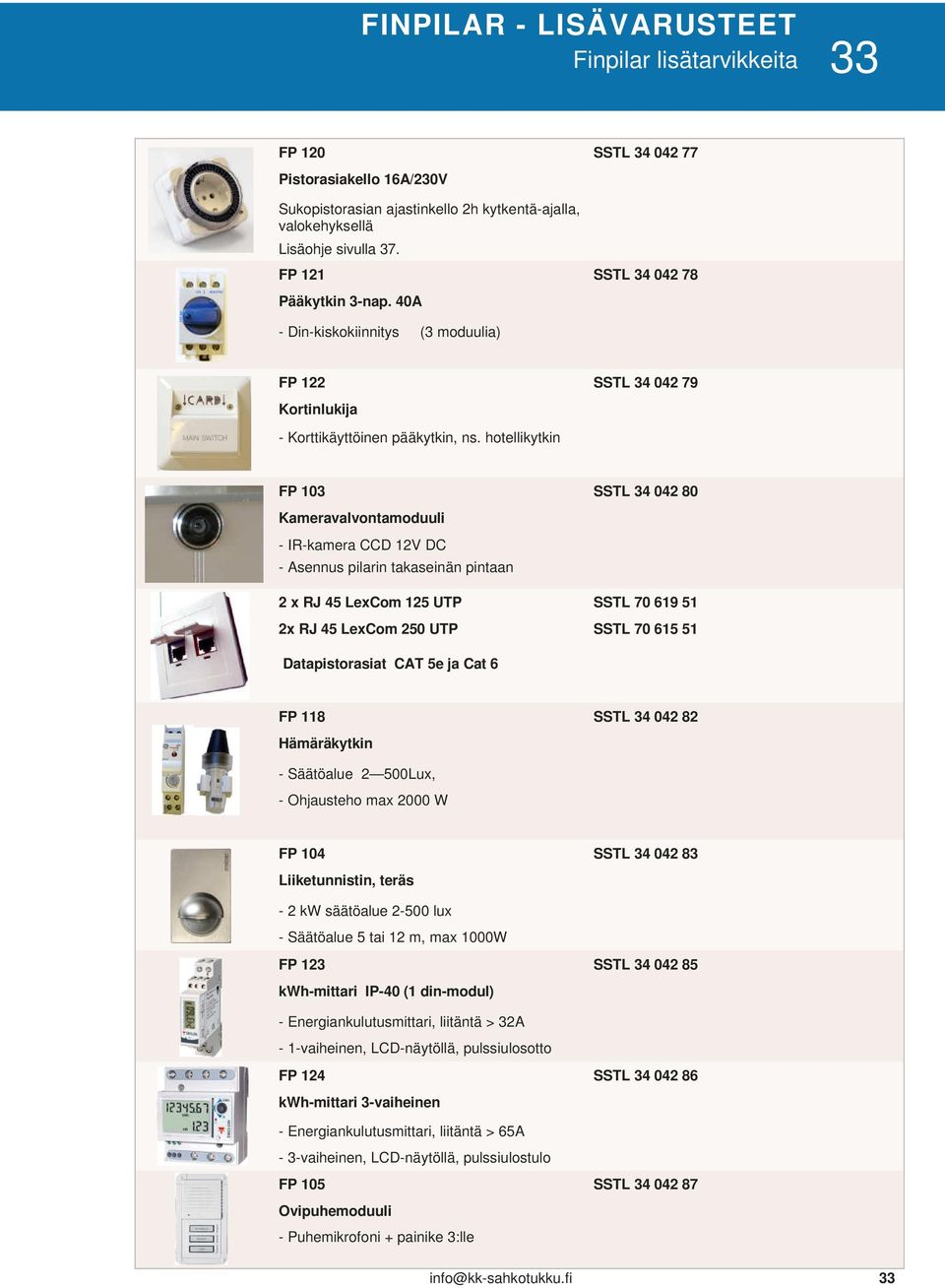

6 FINPILAR - LISÄVARUSTEET Finpilar lisätarvikkeita 33 FP 120 Pistorasiakello 16A/230V Sukopistorasian ajastinkello 2h kytkentä-ajalla, valokehyksellä Lisäohje sivulla 37. FP 121 Pääkytkin 3-nap. 40A SSTL SSTL Din-kiskokiinnitys (3 moduulia) FP 122 Kortinlukija SSTL Korttikäyttöinen pääkytkin, ns. hotellikytkin FP 103 Kameravalvontamoduuli - IR-kamera CCD 12V DC - Asennus pilarin takaseinän pintaan 2 x RJ 45 LexCom 125 UTP 2x RJ 45 LexCom 250 UTP SSTL SSTL SSTL Datapistorasiat CAT 5e ja Cat 6 FP 118 Hämäräkytkin SSTL Säätöalue 2 500Lux, - Ohjausteho max 2000 W FP 104 Liiketunnistin, teräs SSTL kw säätöalue lux - Säätöalue 5 tai 12 m, max 1000W FP 123 kwh-mittari IP-40 (1 din-modul) SSTL Energiankulutusmittari, liitäntä > 32A - 1-vaiheinen, LCD-näytöllä, pulssiulosotto FP 124 kwh-mittari 3-vaiheinen SSTL Energiankulutusmittari, liitäntä > 65A - 3-vaiheinen, LCD-näytöllä, pulssiulostulo FP 105 Ovipuhemoduuli - Puhemikrofoni + painike 3:lle SSTL info@kk-sahkotukku.fi 33
