Ecophon Line LED. Järjestelmän tiedot. Mitat, mm 1200x x x600 T24 Paksuus (t) M329, M330, M331. Asennuskuva M332 M332

Transkriptio

1 Ecophon Line LED Ecophon Line on on täysin integroitu upotettu valaisin useille Focus alakattojärjestelmille. Valaisin soveltuu useisiin käyttökohteisiin; työpaikoille avoitoimistoihin, käytäville tai korostamaan toiminnallisuusalueita. Mutta myös lounastiloihin, konferenssi- ja kokoustiloihin jne. Korkea valomäärä ja täysin intergroitu ratkaisu luovat erityisen ulkonäön koko alakatolle. Ecophon Line on saatavana Dg-, Ds-, E- ja Lp -reunaisille levyille. Focus Lp -levyille tarkoitettu Ecophon Line on saatavana 0 ja 300 mm levyisenä ja sitä voidaan käyttää luomaan erityinen linja valaisimille selkeän asetelman aikaansaamiseksi. Ecophon Line käsittää valaisinrungon, virtalähteen sekä opaalinvärisen mattapintaisen satiné-kuvun integroituna Ecophon Focus -levyyn. Uudistettu moderni ledivalonlähde on korkealaatuinen ja sillä on korkea hyötysuhde sekä pitkä yli tunnin käyttöikä (L90). Valaisin painaa noin, kg (poislukien virtalähde ja levy). Järjestelmä on patentoitu ja sillä on mallisuoja (Registered Community Design). Valaisinta on saatavana 3 eri vaihtoehtoa: standardi (on/off), himmennettävä tai tunnin hätätoiminnolla varustettu malli (on/off). Himmennettävässä valaisimessa on SwitchDIM-, Dali-, DSI-valmius ja siinä on käytävätoiminnallisuus. LA Travel, Landskrona, Sweden Järjestelmän tiedot 00x0 00x300 00x00 T4 Paksuus (t) Asennuskuva M33 M33 M39, M330, M33 Ecophon Line LED, Created:

2 Ecophon Line Lp -levy Leikkaus Ecophon Line Lp Ecophon Focus Lp -järjestelmä, jossa Ecophon Line. Ecophon Line LED Lp valaisin. Avattavuus Levyt on helposti avattavissa. Katso asennuskuvasta minimiavaussyvyys. Puhdistettavuus (enimmäismäärä) Imurointi päivittäin, nihkeäpyyhintä viikoittain. Valonheijastavuus Levyn pintaviimeistely: White Frost, lähin NCS -värikoodi S 000-N, 8% valonheijastavuus (josta yli 99% diffuusia heijastusta). Takaisinheijastavuuskerroin 3 mcd/(m²lx). Kiiltoaste <. Asennus Asennetaan asennuskuvan mukaan, josta selviää mm. asennuksen kokonaiskorkeus. Valaisinrunko lepää T-listojen varassa. SwitchDIM/DALI- ja standard on/off virtalähde kiinnitetään listajärjestelmään tai levyyn tarranauhalla. Valaisimeen kuuluva sisäkattolevy asennetaan kuten tavanominen sisäkattolevy. Kun valaisin ja levy ovat paikoillaan, sähköasentaja tekee liitännät. Liitäntä Standardi on/off sähköisen HF virtalähteen mukana toimitetaan, metriä 3x0,7 mm kaapelia ja pistoke. SwitchDIM/ DALI- tai hätävalon sähköinen HF virtalähde toimitetaan ilman kaapelia. Hätävalovirtalähteessä tunnin akku. Sähköhyväksynnät IP0, Luokka. Sähkötiedot 0-40 V, 0-0 Hz, cos φ>0,98. Sähköinen HF virtalähde tai sähköinen HF dim virtalähde digitaaliseen säätöön. Valonlähde: ledimoduuli, yhteensä 30W. Saatavana myös hätävalomalli, akun kesto yksi tunti. Ecophon Line LED, Created:

3 Valaistuskyky Järjestelmän teho: 3, W Valonlähde: LED 30 W Valovirta: 3 lm Valotehokkuus: 7 lm/w Värilämpötila: 4000K Värintoistoindeksi: > 80 Ra Värilämpötilan tarkkuus: 3 MacAdam SDCM Hyötysuhde (LOR): 00% Valonjako ylös/alas: 0/00 Odotettu kestoikä: L90 >0000 h Odotettu kestoikä: L70 >00000 h Ecophon Line LED, Created:

4 M39 Asennuskuva (M39), Ecophon Line LED E T x00 Ecophon Line LED E T4 levy /valaisin Ecophon Line LED valaisinrunko /valaisin 3 Ecophon Line standard On/Off virtalähde (Alt.) /valaisin 4 Ecophon Line SwitchDIM/DALI virtalähde (Alt.) /valaisin Ecophon Line hätävalovirtalähde, linja jossa ei katkaisinta (Alt.3) /valaisin Focus E T4 (viereinen alakatto) tarpeen mukaan δ Minimi avaussyvyys: 30 mm. - Käytettäessä standardi on/off- tai hätävalovirtalähdettä kytke tavalliseen katkaisijaan. Käytettäessä SwitchDIM/DALI-virtalähdettä SwitchDIM-toiminnolla kytke jousikuormitteiseen katkaisijaan. 00x Katso määrälaskelma Rungon ja T-välilistan liittymä E -reuna: Valaisimen kiinnikkeet lepäävät T-listoilla ja kiinnitetään keskimmäiseen koloon.

5 M330 Asennuskuva (M330) Ecophon Line LED Ds x00 Ecophon Line LED Ds levy /valaisin Ecophon Line LED valaisinrunko /valaisin 3 Ecophon Line standard On/Off virtalähde (Alt.) /valaisin 4 Ecophon Line SwitchDIM/DALI virtalähde (Alt.) /valaisin Ecophon Line hätävalovirtalähde, linja jossa ei katkaisinta (Alt.3) /valaisin Focus Ds (viereinen alakatto) tarpeen mukaan δ Minimi avaussyvyys: 30 mm. - Käytettäessä standardi on/off- tai hätävalovirtalähdettä kytke tavalliseen katkaisijaan. Käytettäessä SwitchDIM/DALI-virtalähdettä SwitchDIM-toiminnolla kytke jousikuormitteiseen katkaisijaan. 00x Katso määrälaskelma Rungon ja T-välilistan liittymä Ds -reuna: Valaisimen kiinnikkeet lepäävät T-listoilla ja kiinnitetään alempaan koloon.

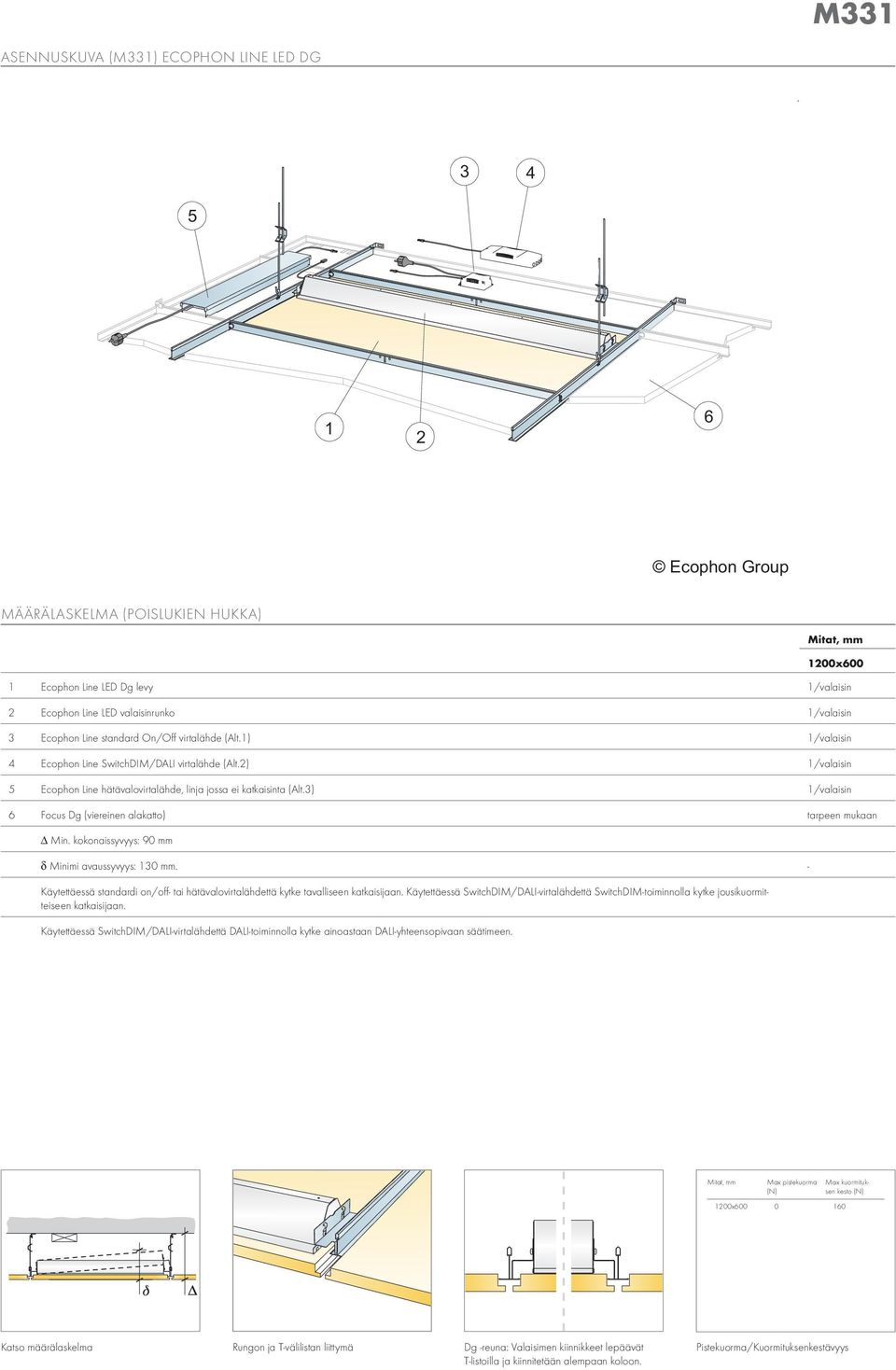

6 M33 Asennuskuva (M33) Ecophon Line LED Dg x00 Ecophon Line LED Dg levy /valaisin Ecophon Line LED valaisinrunko /valaisin 3 Ecophon Line standard On/Off virtalähde (Alt.) /valaisin 4 Ecophon Line SwitchDIM/DALI virtalähde (Alt.) /valaisin Ecophon Line hätävalovirtalähde, linja jossa ei katkaisinta (Alt.3) /valaisin Focus Dg (viereinen alakatto) tarpeen mukaan δ Minimi avaussyvyys: 30 mm. - Käytettäessä standardi on/off- tai hätävalovirtalähdettä kytke tavalliseen katkaisijaan. Käytettäessä SwitchDIM/DALI-virtalähdettä SwitchDIM-toiminnolla kytke jousikuormitteiseen katkaisijaan. 00x Katso määrälaskelma Rungon ja T-välilistan liittymä Dg -reuna: Valaisimen kiinnikkeet lepäävät T-listoilla ja kiinnitetään alempaan koloon.

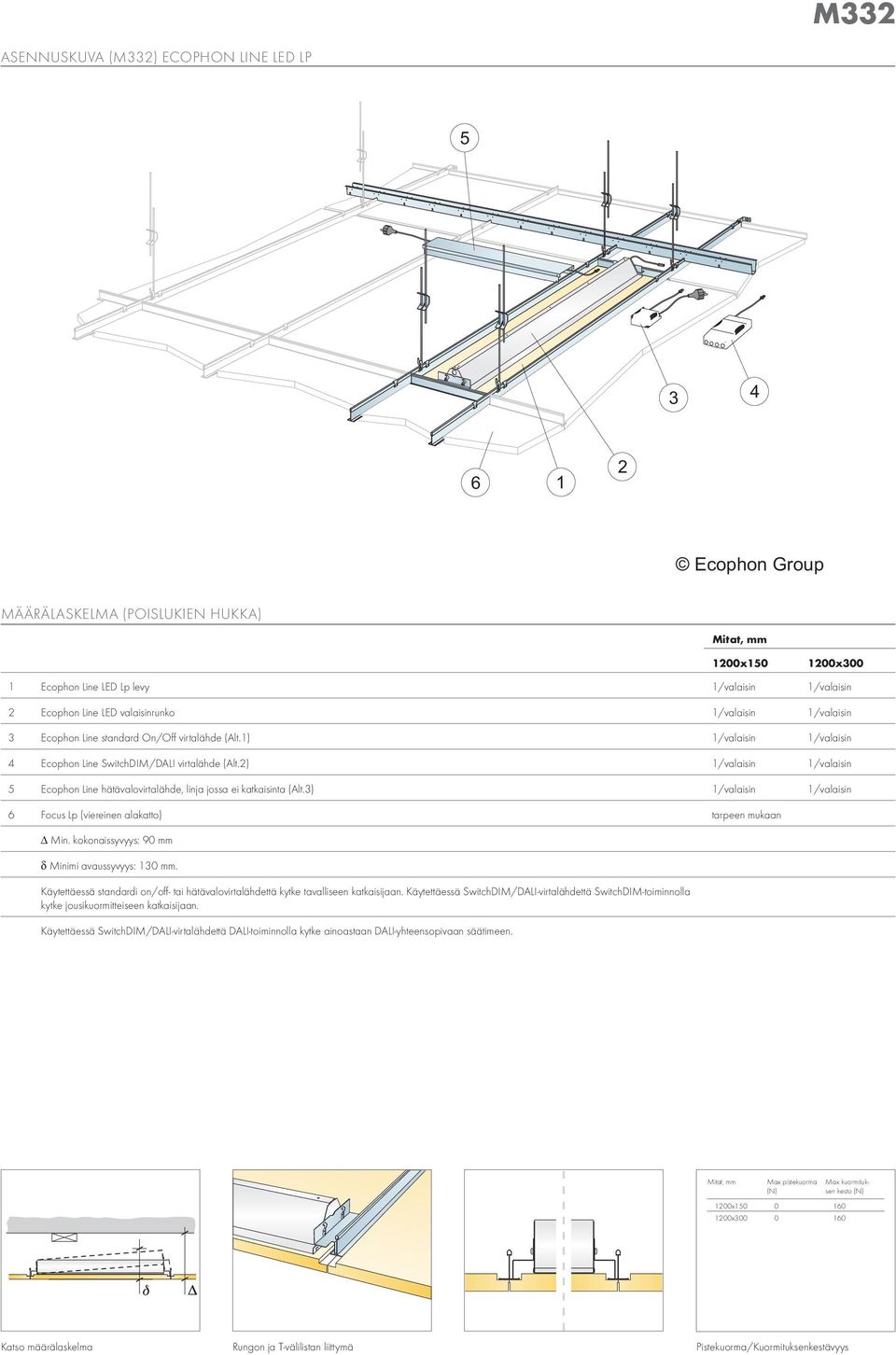

7 M33 Asennuskuva (M33) Ecophon Line LED Lp x0 00x300 Ecophon Line LED Lp levy /valaisin /valaisin Ecophon Line LED valaisinrunko /valaisin /valaisin 3 Ecophon Line standard On/Off virtalähde (Alt.) /valaisin /valaisin 4 Ecophon Line SwitchDIM/DALI virtalähde (Alt.) /valaisin /valaisin Ecophon Line hätävalovirtalähde, linja jossa ei katkaisinta (Alt.3) /valaisin /valaisin Focus Lp (viereinen alakatto) tarpeen mukaan δ Minimi avaussyvyys: 30 mm. Käytettäessä standardi on/off- tai hätävalovirtalähdettä kytke tavalliseen katkaisijaan. Käytettäessä SwitchDIM/DALI-virtalähdettä SwitchDIM-toiminnolla kytke jousikuormitteiseen katkaisijaan. 00x x Katso määrälaskelma Rungon ja T-välilistan liittymä
