VIP1910 Kytkentäohje

Transkriptio

1 VIP1910 Kytkentäohje

2 Pakkauksen sisältö: Digisovitin, kaukosäädin, ethernet-kaapeli, verkkoadapteri sekä scart-kaapeli. Kun virta on kytketty laitteeseen, syttyy etupuolelle vihreä valo. Laitteen vastaanottaessa kaukosäätimen signaalia vilkkuu etupaneelissa punainen valo. Valmiustilassa etupaneelissa on kiinteä punainen valo. Laitteen sivulla on paikka katselukortille. Kortti laitetaan laitteeseen siru edellä ja alaspäin.

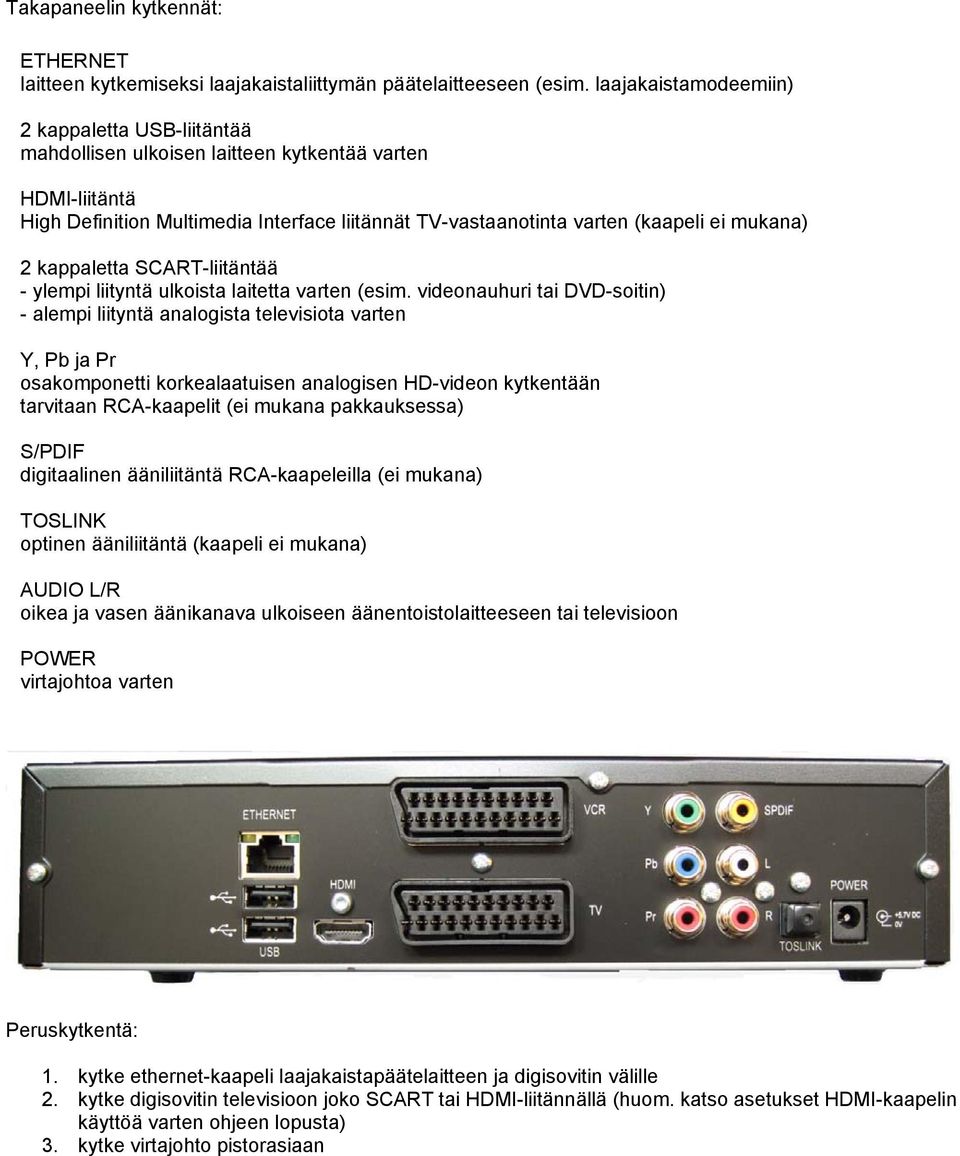

3 Takapaneelin kytkennät: ETHERNET laitteen kytkemiseksi laajakaistaliittymän päätelaitteeseen (esim. laajakaistamodeemiin) 2 kappaletta USB-liitäntää mahdollisen ulkoisen laitteen kytkentää varten HDMI-liitäntä High Definition Multimedia Interface liitännät TV-vastaanotinta varten (kaapeli ei mukana) 2 kappaletta SCART-liitäntää - ylempi liityntä ulkoista laitetta varten (esim. videonauhuri tai DVD-soitin) - alempi liityntä analogista televisiota varten Y, Pb ja Pr osakomponetti korkealaatuisen analogisen HD-videon kytkentään tarvitaan RCA-kaapelit (ei mukana pakkauksessa) S/PDIF digitaalinen ääniliitäntä RCA-kaapeleilla (ei mukana) TOSLINK optinen ääniliitäntä (kaapeli ei mukana) AUDIO L/R oikea ja vasen äänikanava ulkoiseen äänentoistolaitteeseen tai televisioon POWER virtajohtoa varten Peruskytkentä: 1. kytke ethernet-kaapeli laajakaistapäätelaitteen ja digisovitin välille 2. kytke digisovitin televisioon joko SCART tai HDMI-liitännällä (huom. katso asetukset HDMI-kaapelin käyttöä varten ohjeen lopusta) 3. kytke virtajohto pistorasiaan

4 Kaukosäädin: äänenvoimakkuus mykistys tv-painike navigointi ja OK www-sivuilla liikkuminen menu-painike

5 Kun laite on kytketty verkkoon oikein ja siihen kytketään virta, digisovitin hakee verkosta asetukset automaattisesti. Näytölle ilmestyy viisi ympyrää jotka kuvaavat digisovittimen asetusten haun eri vaiheita. Ympyrät vilkkuvat keltaisena asetusten haun edetessä: Ympyröiden merkitys: 1. Haetaan verkko-osoitetta 2. Ladataan käyttöjärjestelmää 3. Käynnistetään käyttöjärjestelmää 4. Ladataan palvelua 5. Käynnistetään palvelu Kun kaikki ympyrät ovat vihreitä, asetusten lataus on onnistunut. Mahdolliset häiriötilanteet: Ensimmäinen ympyrä palaa punaisena, laite ei saa verkko-osoitetta: - Verkkokaapelia (ethernet) ei ole kytketty oikein -> tarkista verkkokaapelit - Laajakaistayhteys ei ole kunnossa -> tarkista toimiiko Internet-yhteys - Laajakaistamodeemia ei ole konfiguroitu oikein -> tarkista modeemin asetukset) - Palvelua ei ole kytketty -> ota yhteys MPY Toinen ympyrä palaa punaisena, laite ei saa haettua käyttöjärjestelmää: - Laajakaistamodeemissa voi olla asetusongelmia -> tarkista että modeemisi tulee laajakaista tv:n välitystä (Zhone tukee) - Laajakaistayhteys ei ole kunnossa -> tarkista toimiiko Internet-yhteys - Palvelua ei ole kytketty -> ota yhteys MPY Kolmas ympyrä palaa punaisena, laite ei saa käynnistettyä käyttöjärjestelmää: - Laajakaistayhteydessä vikaa -> tarkista toimiiko Internet-yhteys

6 Kirjautuminen ensimmäistä kertaa: Kieliasetus: Valitse valikosta kieli, liiku nuolinäppäimillä ja hyväksy painamalla OK

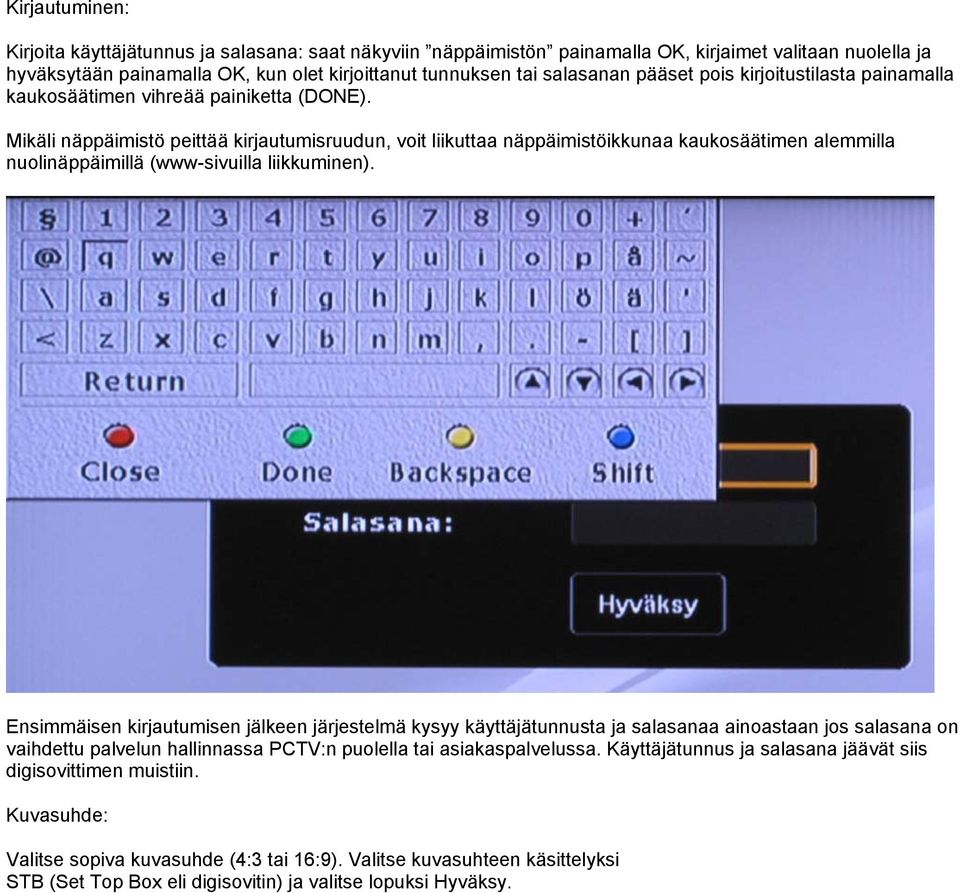

7 Kirjautuminen: Kirjoita käyttäjätunnus ja salasana: saat näkyviin näppäimistön painamalla OK, kirjaimet valitaan nuolella ja hyväksytään painamalla OK, kun olet kirjoittanut tunnuksen tai salasanan pääset pois kirjoitustilasta painamalla kaukosäätimen vihreää painiketta (DONE). Mikäli näppäimistö peittää kirjautumisruudun, voit liikuttaa näppäimistöikkunaa kaukosäätimen alemmilla nuolinäppäimillä (www-sivuilla liikkuminen). Ensimmäisen kirjautumisen jälkeen järjestelmä kysyy käyttäjätunnusta ja salasanaa ainoastaan jos salasana on vaihdettu palvelun hallinnassa PCTV:n puolella tai asiakaspalvelussa. Käyttäjätunnus ja salasana jäävät siis digisovittimen muistiin. Kuvasuhde: Valitse sopiva kuvasuhde (4:3 tai 16:9). Valitse kuvasuhteen käsittelyksi STB (Set Top Box eli digisovitin) ja valitse lopuksi Hyväksy.

8 Valikot Päävalikossa pääset liikkumaan nuolinäppäinten avulla. Valikoissa eteenpäin pääset painamalla OK ja taaksepäin painamalla Menu. TV:n katselutilaan pääset painamalla kaukosäätimen TV -painiketta ja takaisin valikkoon pääset painamalla kaukosäätimestä Menu. Seuraavat ominaisuudet eivät sisälly MPY:n palveluun: Elokuvat Tallenteet ReTV eli kanavien tallennus Kun käytössäsi on MPY Laajakaista TV, voit ReTV kohdan alta valita tallennettavat kanavat kohdasta Valitse kanavat. Kanavia tallennetaan kahden viikon ajan. ReTV kanavien valinta Tallennettavat kanavat voit valita kohdasta Valitse kanavat. Valitse OK jokaisen haluamasi kanavan kohdalla ja valitse lopuksi Tallenna. ReTV tallennettujen ohjelmien katsominen Voit katsoa haluamasi ohjelmat jälkikäteen valitsemalla ReTV valikon alta Ohjelmat tai valitsemalla päävalikosta Ohjelmat ja sen alta Kaikki ohjelmat. Ohjelman katsominen tapahtuu valitsemalla haluttu päivä, kanava ja painamalla OK. Valitse seuraavaksi haluamasi ohjelma, paina OK ja valitse Katso. Palvelut Palvelut-valikosta löytyy sähköpostin ja internetin käyttö mahdollisuus.

9 Ohjelmatiedot EPG Ohjelmatiedot löydät päävalikon alta kohdasta Ohjelmat. Nyt/Seuraava kohdasta näet meneillään olevat ja tulevat ohjelmat kaikille kanaville. Päivän ohjelmat kohdasta löydät jokaiselle kanavalle kerrallaan kaikki päivän ohjelmat. Kaikki ohjelmat kohdasta löydät kaikkien kanavien kaikki ohjelmatiedot. Kaikki ohjelmat kohdasta voit myös katsoa ReTV ohjelmia. Ohjeet Lisäohjeita löydät päävalikon alta kohdasta ohjeet. Ohjeita voit selata aiheittain, esim. käyttöliittymä, TV-katselu. Ohjeiden lukeminen tapahtuu painamalla OK halutun ohjeen kohdalla ja lisätietoa ohjeesta saat painamalla nuolinäppäimellä oikealle tai vasemmalle. TV:n KATSELU TV:n katselutilassa näkyy alapalkissa keltaisella pohjalla kanava, äänenvoimakkuus sekä kellonaika. Harmaalla pohjalla näkyy meneillään oleva ohjelma sekä seuraava ohjelma. Ohjelmatiedot ovat näkyvillä kanavaihdon aikana. MINI-EPG Painamalla OK TV-katselu-tilassa, avautuu ruudulle mini-epg valikko, josta voit kätevästi katsoa meneillään olevat ohjelmat. Nuolinäppäimillä voit siirtyä edellisen ja seuraavan ohjelman kohdalle.

10 IP-digisovittimen kytkentä HDMI-kaapelilla: Mikäli liität digisovittimen televisioon käyttäen HDMI-kaapelia, tulee sinun muuttaa digisovittimen asetuksia. Kun digisovitin käynnistyy (virta pois kokonaan), paina samalla kaukosäätimen MENU painike pohjaan. Näin pääset siirtymään asetusvalikkoon. Valikossa voit liikkua OK-painikkeen ympärillä olevilla nuolipainikkeilla. OK hyväksyy valinnan. Aktiivinen valinta näkyy kehystettynä Valinta Video - OK-> nuoli oikealle Valitse TV-formaatti: Suomessa on käytössä PAL B

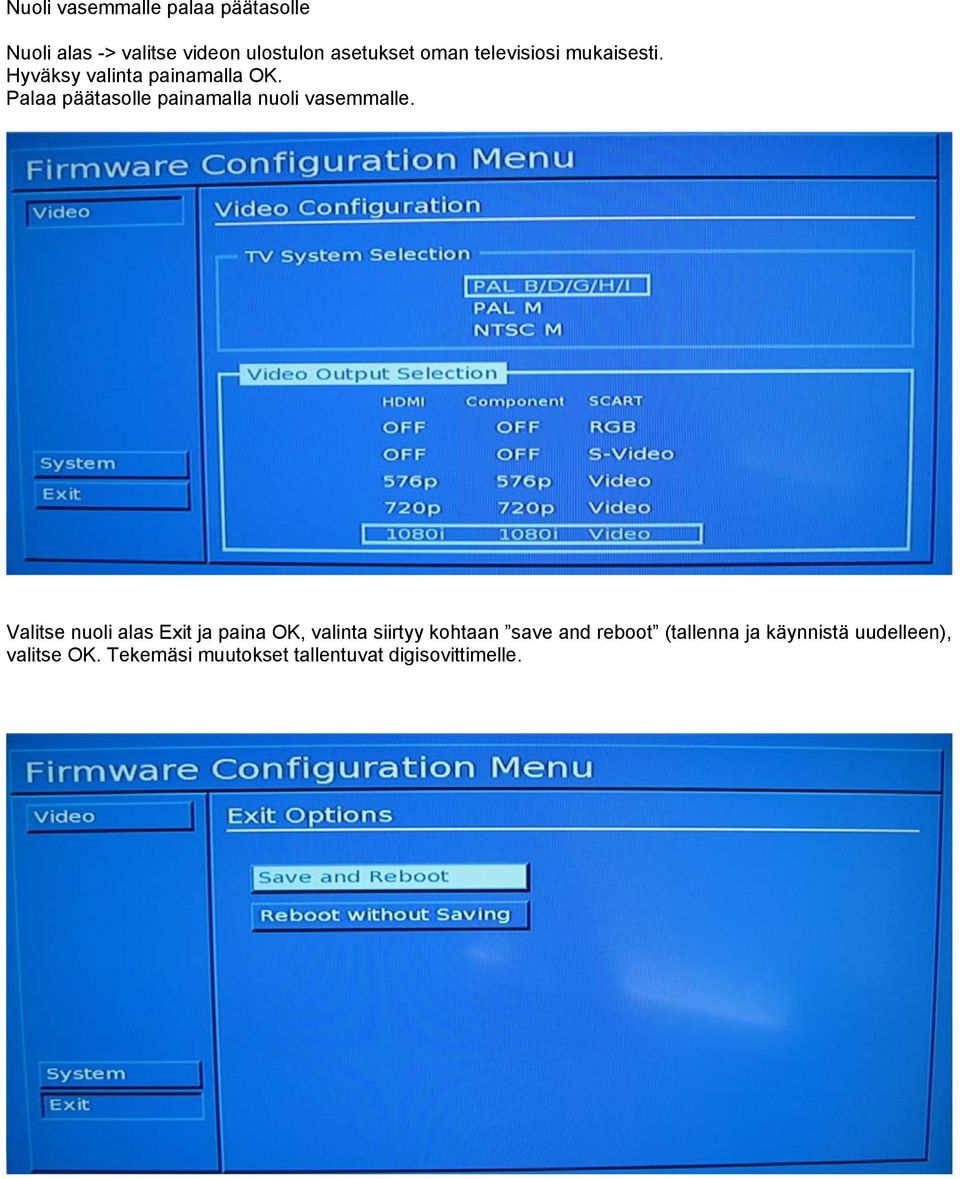

11 Nuoli vasemmalle palaa päätasolle Nuoli alas -> valitse videon ulostulon asetukset oman televisiosi mukaisesti. Hyväksy valinta painamalla OK. Palaa päätasolle painamalla nuoli vasemmalle. Valitse nuoli alas Exit ja paina OK, valinta siirtyy kohtaan save and reboot (tallenna ja käynnistä uudelleen), valitse OK. Tekemäsi muutokset tallentuvat digisovittimelle.

12 Asiakaspalvelu MPY Laajakaistaliittymää ja MPY:n tarjoamia palveluja koskevissa asioissa voit ottaa yhteyttä MPY Palvelut Oy:n asiakaspalveluun. Asiakaspalvelu: Vikailmoitukset: (MPY:n liittymistä soitettaessa ilmainen) (015) (matkapuhelimista tai muista verkkoryhmistä soitettaessa) Vikailmoituksen tekeminen Ennen vikailmoituksen tekemistä, tarkista että sähkö-, puhelin/antenni- ja verkkokaapelit on kytketty ja ovat oikeissa liittimissä. olet käynnistänyt verkkopäätteen ja tietokoneen uudelleen. palavatko merkkivalot verkkopäätteessä ja tietokoneen verkkokortissa tai ethernet-keskittimessä. olet kokeillut toimivuutta ilman palomuuria.
