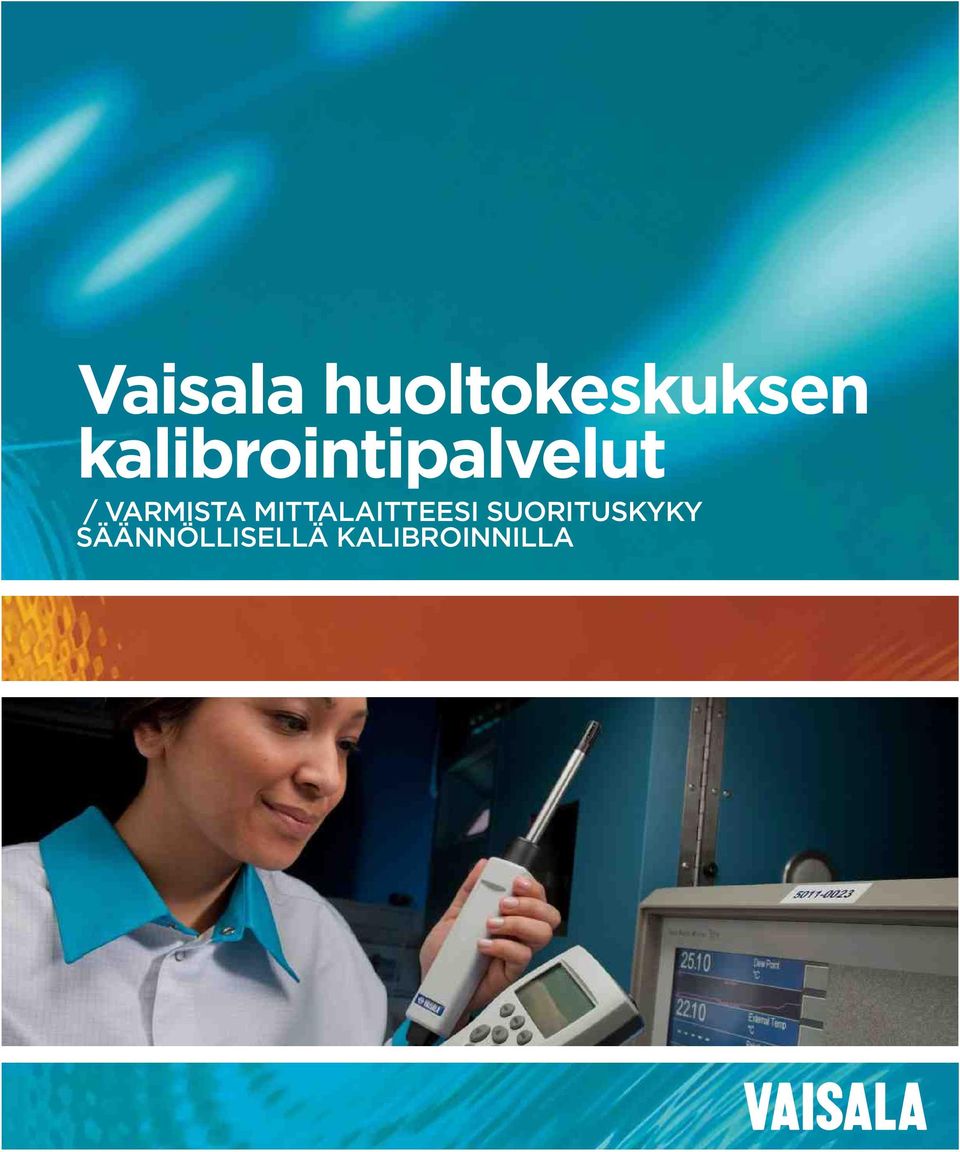

1 Vaisala huoltokeskuksen kalibrointipalvelut / VARMISTA MITTALAITTEESI SUORITUSKYKY SÄÄNNÖLLISELLÄ KALIBROINNILLA

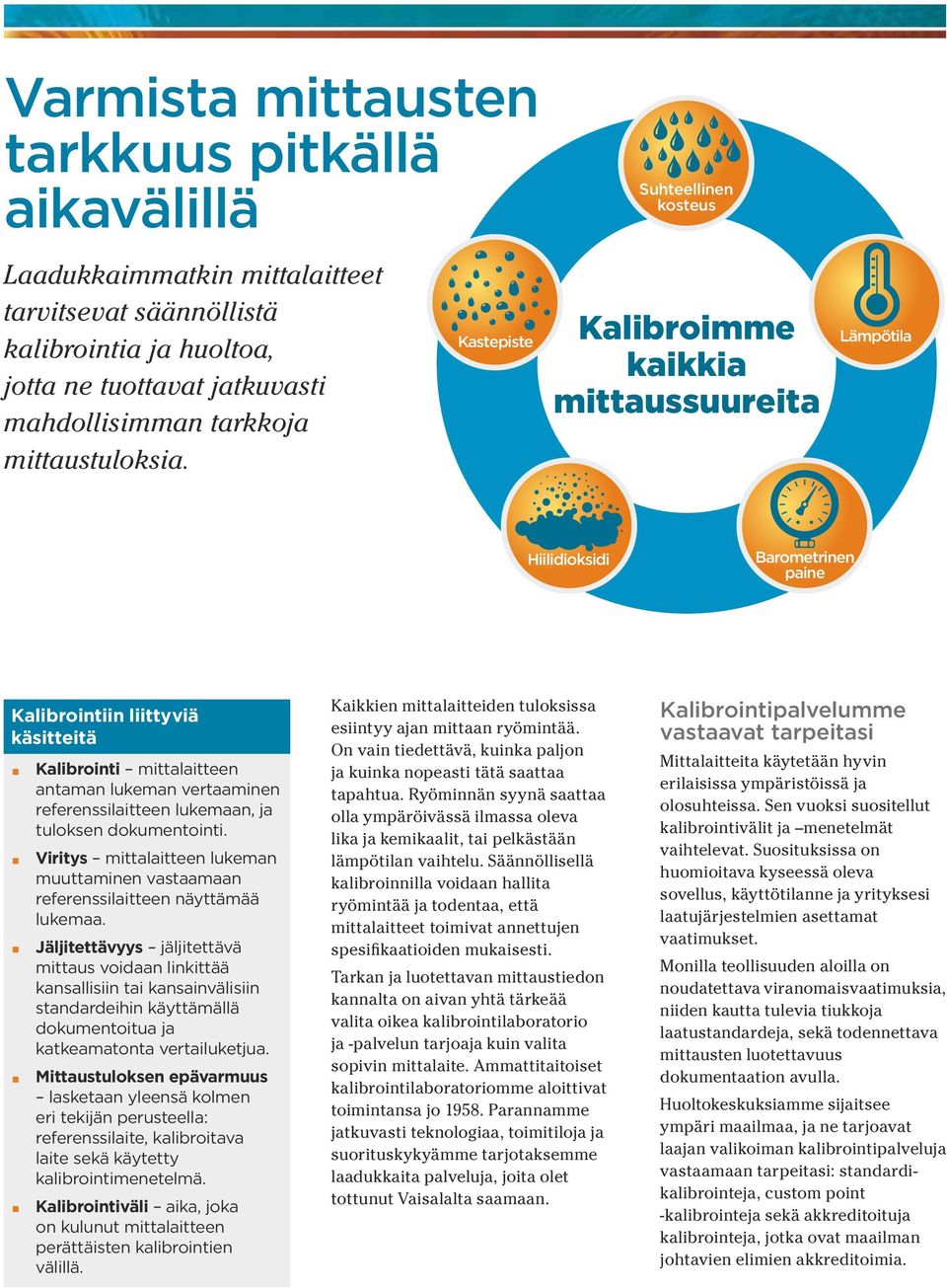

2 Varmista mittausten tarkkuus pitkällä aikavälillä Suhteellinen kosteus Laadukkaimmatkin mittalaitteet tarvitsevat säännöllistä kalibrointia ja huoltoa, jotta ne tuottavat jatkuvasti mahdollisimman tarkkoja mittaustuloksia. Kastepiste Kalibroimme kaikkia mittaussuureita Lämpötila Hiilidioksidi Barometrinen paine Kalibrointiin liittyviä käsitteitä Kalibrointi mittalaitteen antaman lukeman vertaaminen referenssilaitteen lukemaan, ja tuloksen dokumentointi. Viritys mittalaitteen lukeman muuttaminen vastaamaan referenssilaitteen näyttämää lukemaa. Jäljitettävyys jäljitettävä mittaus voidaan linkittää kansallisiin tai kansainvälisiin standardeihin käyttämällä dokumentoitua ja katkeamatonta vertailuketjua. Mittaustuloksen epävarmuus lasketaan yleensä kolmen eri tekijän perusteella: referenssilaite, kalibroitava laite sekä käytetty kalibrointimenetelmä. Kalibrointiväli aika, joka on kulunut mittalaitteen perättäisten kalibrointien välillä. Kaikkien mittalaitteiden tuloksissa esiintyy ajan mittaan ryömintää. On vain tiedettävä, kuinka paljon ja kuinka nopeasti tätä saattaa tapahtua. Ryöminnän syynä saattaa olla ympäröivässä ilmassa oleva lika ja kemikaalit, tai pelkästään lämpötilan vaihtelu. Säännöllisellä kalibroinnilla voidaan hallita ryömintää ja todentaa, että mittalaitteet toimivat annettujen spesifikaatioiden mukaisesti. Tarkan ja luotettavan mittaustiedon kannalta on aivan yhtä tärkeää valita oikea kalibrointilaboratorio ja -palvelun tarjoaja kuin valita sopivin mittalaite. Ammattitaitoiset kalibrointilaboratoriomme aloittivat toimintansa jo Parannamme jatkuvasti teknologiaa, toimitiloja ja suorituskykyämme tarjotaksemme laadukkaita palveluja, joita olet tottunut Vaisalalta saamaan. Kalibrointipalvelumme vastaavat tarpeitasi Mittalaitteita käytetään hyvin erilaisissa ympäristöissä ja olosuhteissa. Sen vuoksi suositellut kalibrointivälit ja menetelmät vaihtelevat. Suosituksissa on huomioitava kyseessä oleva sovellus, käyttötilanne ja yrityksesi laatujärjestelmien asettamat vaatimukset. Monilla teollisuuden aloilla on noudatettava viranomaisvaatimuksia, niiden kautta tulevia tiukkoja laatustandardeja, sekä todennettava mittausten luotettavuus dokumentaation avulla. Huoltokeskuksiamme sijaitsee ympäri maailmaa, ja ne tarjoavat laajan valikoiman kalibrointipalveluja vastaamaan tarpeitasi: standardikalibrointeja, custom point -kalibrointeja sekä akkreditoituja kalibrointeja, jotka ovat maailman johtavien elimien akkreditoimia.

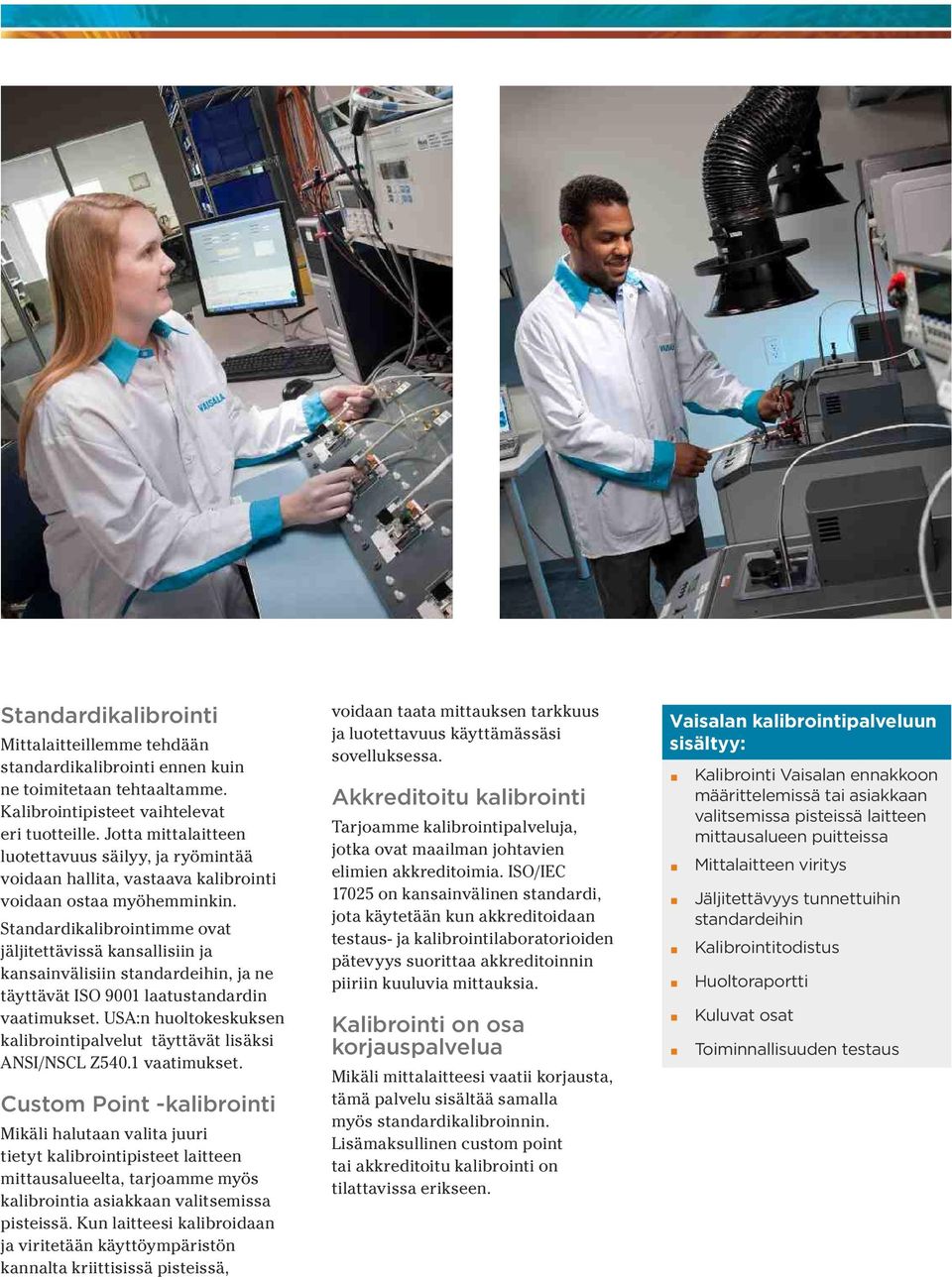

3 Mittalaitteillemme tehdään standardikalibrointi ennen kuin ne toimitetaan tehtaaltamme. Kalibrointipisteet vaihtelevat eri tuotteille. Jotta mittalaitteen luotettavuus säilyy, ja ryömintää voidaan hallita, vastaava kalibrointi voidaan ostaa myöhemminkin. mme ovat jäljitettävissä kansallisiin ja kansainvälisiin standardeihin, ja ne täyttävät ISO 9001 laatustandardin vaatimukset. USA:n huoltokeskuksen kalibrointipalvelut täyttävät lisäksi ANSI/NSCL Z540.1 vaatimukset. Custom Point -kalibrointi Mikäli halutaan valita juuri tietyt kalibrointipisteet laitteen mittausalueelta, tarjoamme myös kalibrointia asiakkaan valitsemissa pisteissä. Kun laitteesi kalibroidaan ja viritetään käyttöympäristön kannalta kriittisissä pisteissä, voidaan taata mittauksen tarkkuus ja luotettavuus käyttämässäsi sovelluksessa. Tarjoamme kalibrointipalveluja, jotka ovat maailman johtavien elimien akkreditoimia. ISO/IEC on kansainvälinen standardi, jota käytetään kun akkreditoidaan testaus- ja kalibrointilaboratorioiden pätevyys suorittaa akkreditoinnin piiriin kuuluvia mittauksia. Kalibrointi on osa korjauspalvelua Mikäli mittalaitteesi vaatii korjausta, tämä palvelu sisältää samalla myös standardikalibroinnin. Lisämaksullinen custom point tai akkreditoitu kalibrointi on tilattavissa erikseen. Vaisalan kalibrointipalveluun sisältyy: Kalibrointi Vaisalan ennakkoon määrittelemissä tai asiakkaan valitsemissa pisteissä laitteen mittausalueen puitteissa Mittalaitteen viritys Jäljitettävyys tunnettuihin standardeihin Kalibrointitodistus Huoltoraportti Kuluvat osat Toiminnallisuuden testaus

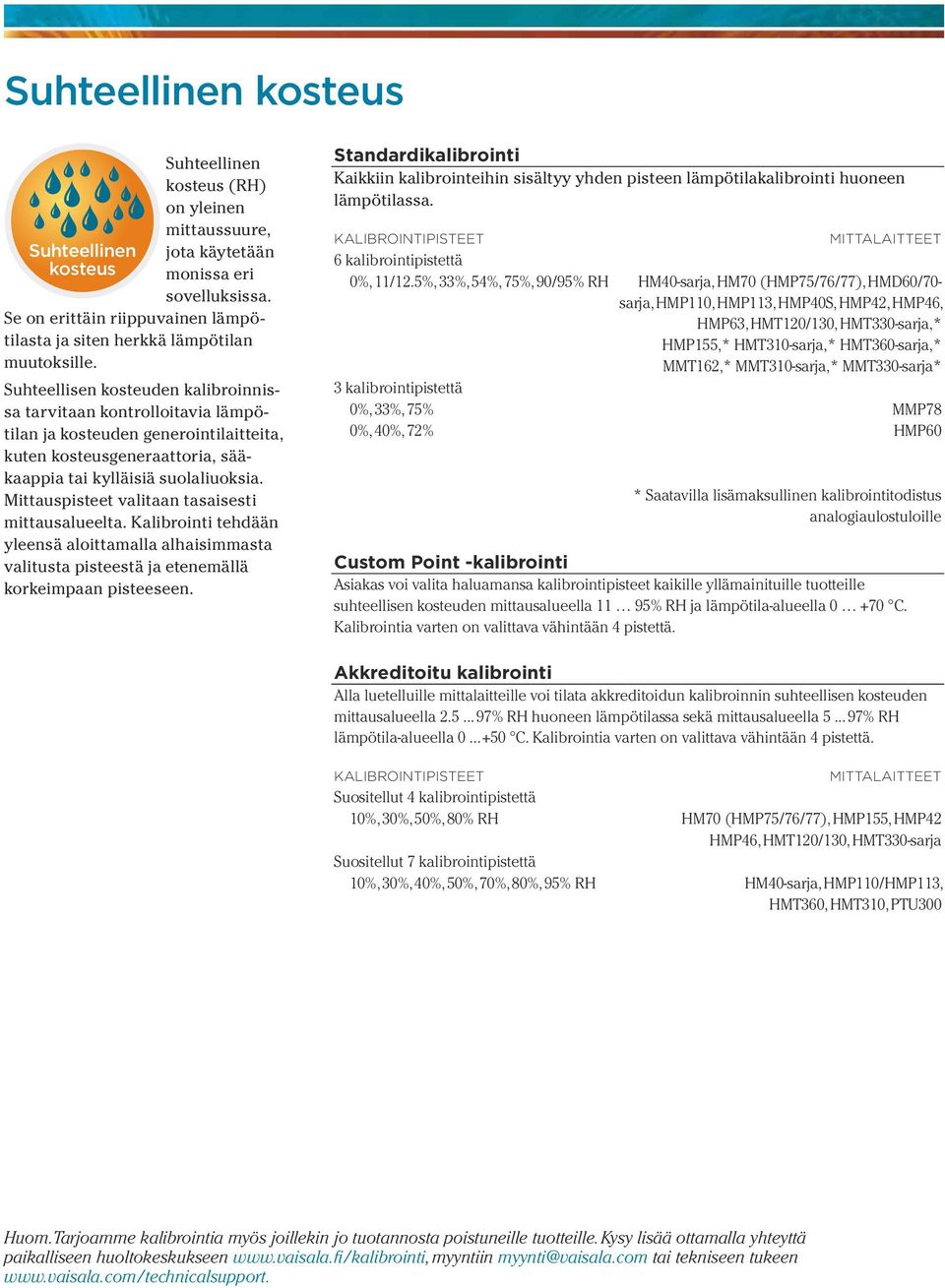

4 Suhteellinen kosteus Suhteellinen kosteus Suhteellinen kosteus (RH) on yleinen mittaussuure, jota käytetään monissa eri sovelluksissa. Se on erittäin riippuvainen lämpötilasta ja siten herkkä lämpötilan muutoksille. Suhteellisen kosteuden kalibroinnissa tarvitaan kontrolloitavia lämpötilan ja kosteuden generointilaitteita, kuten kosteusgeneraattoria, sääkaappia tai kylläisiä suolaliuoksia. Mittauspisteet valitaan tasaisesti mittausalueelta. Kalibrointi tehdään yleensä aloittamalla alhaisimmasta valitusta pisteestä ja etenemällä korkeimpaan pisteeseen. Kaikkiin kalibrointeihin sisältyy yhden pisteen lämpötilakalibrointi huoneen lämpötilassa. 6 kalibrointipistettä 0%, 11/12.5%, 33%, 54%, 75%, 90/95% RH HM40-sarja, HM70 (HMP75/76/77), HMD60/70- sarja, HMP110, HMP113, HMP40S, HMP42, HMP46, HMP63, HMT120/130, HMT330-sarja,* HMP155,* HMT310-sarja,* HMT360-sarja,* MMT162,* MMT310-sarja,* MMT330-sarja* 3 kalibrointipistettä 0%, 33%, 75% MMP78 0%, 40%, 72% HMP60 * Saatavilla lisämaksullinen kalibrointitodistus analogiaulostuloille Custom Point -kalibrointi Asiakas voi valita haluamansa kalibrointipisteet kaikille yllämainituille tuotteille suhteellisen kosteuden mittausalueella 11 95% RH ja lämpötila-alueella C. Kalibrointia varten on valittava vähintään 4 pistettä. Alla luetelluille mittalaitteille voi tilata akkreditoidun kalibroinnin suhteellisen kosteuden mittausalueella % RH huoneen lämpötilassa sekä mittausalueella % RH lämpötila-alueella C. Kalibrointia varten on valittava vähintään 4 pistettä. Suositellut 4 kalibrointipistettä 10%, 30%, 50%, 80% RH HM70 (HMP75/76/77), HMP155, HMP42 HMP46, HMT120/130, HMT330-sarja Suositellut 7 kalibrointipistettä 10%, 30%, 40%, 50%, 70%, 80%, 95% RH HM40-sarja, HMP110/HMP113, HMT360, HMT310, PTU300 Huom. Tarjoamme kalibrointia myös joillekin jo tuotannosta poistuneille tuotteille. Kysy lisää ottamalla yhteyttä paikalliseen huoltokeskukseen myyntiin myynti@vaisala.com tai tekniseen tukeen

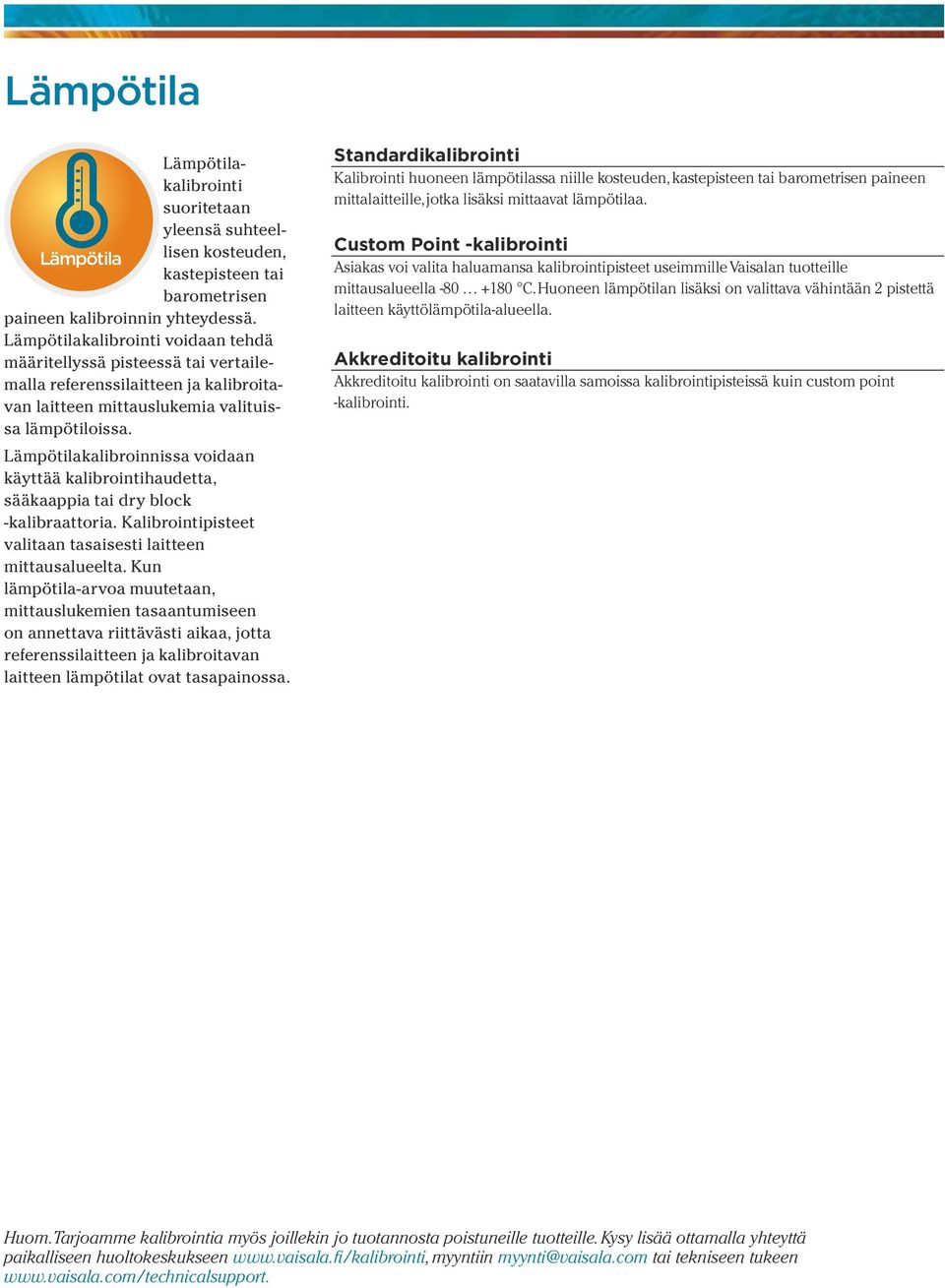

5 Lämpötila Lämpötilakalibrointi suoritetaan yleensä suhteellisen kosteuden, Lämpötila kastepisteen tai barometrisen paineen kalibroinnin yhteydessä. Lämpötilakalibrointi voidaan tehdä määritellyssä pisteessä tai vertailemalla referenssilaitteen ja kalibroitavan laitteen mittauslukemia valituissa lämpötiloissa. Lämpötilakalibroinnissa voidaan käyttää kalibrointihaudetta, sääkaappia tai dry block -kalibraattoria. Kalibrointipisteet valitaan tasaisesti laitteen mittausalueelta. Kun lämpötila-arvoa muutetaan, mittauslukemien tasaantumiseen on annettava riittävästi aikaa, jotta referenssilaitteen ja kalibroitavan laitteen lämpötilat ovat tasapainossa. Kalibrointi huoneen lämpötilassa niille kosteuden, kastepisteen tai barometrisen paineen mittalaitteille, jotka lisäksi mittaavat lämpötilaa. Custom Point -kalibrointi Asiakas voi valita haluamansa kalibrointipisteet useimmille Vaisalan tuotteille mittausalueella C. Huoneen lämpötilan lisäksi on valittava vähintään 2 pistettä laitteen käyttölämpötila-alueella. on saatavilla samoissa kalibrointipisteissä kuin custom point -kalibrointi. Huom. Tarjoamme kalibrointia myös joillekin jo tuotannosta poistuneille tuotteille. Kysy lisää ottamalla yhteyttä paikalliseen huoltokeskukseen myyntiin myynti@vaisala.com tai tekniseen tukeen

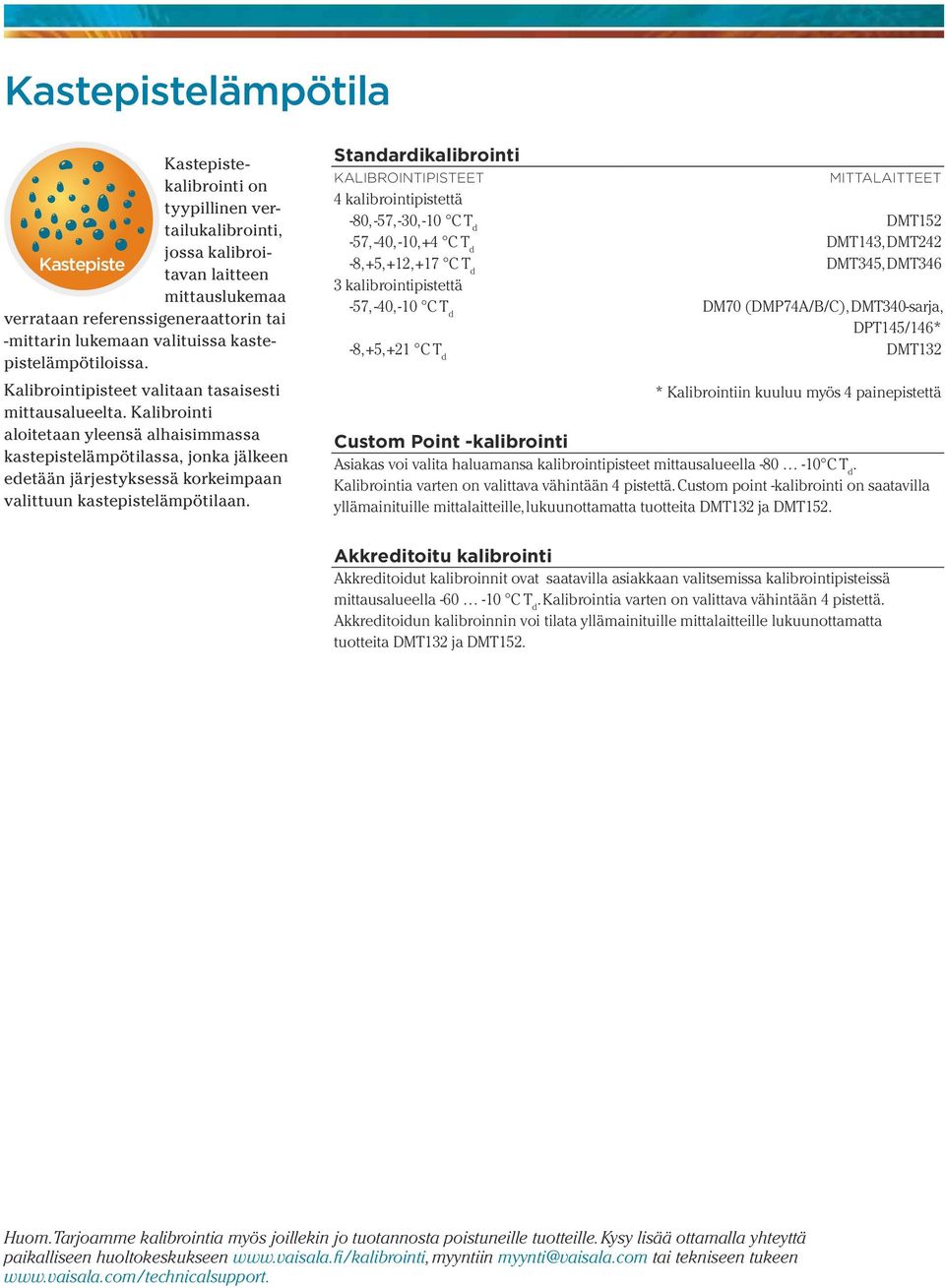

6 Kastepistelämpötila Kastepistekalibrointi on tyypillinen vertailukalibrointi, jossa kalibroitavan laitteen Kastepiste mittauslukemaa verrataan referenssigeneraattorin tai -mittarin lukemaan valituissa kastepistelämpötiloissa. Kalibrointipisteet valitaan tasaisesti mittausalueelta. Kalibrointi aloitetaan yleensä alhaisimmassa kastepistelämpötilassa, jonka jälkeen edetään järjestyksessä korkeimpaan valittuun kastepistelämpötilaan. 4 kalibrointipistettä -80,-57,-30,-10 C T d DMT152-57,-40,-10, +4 C T d DMT143, DMT242-8, +5, +12, +17 C T d DMT345, DMT346 3 kalibrointipistettä -57,-40,-10 C T d DM70 (DMP74A/B/C), DMT340-sarja, DPT145/146* -8, +5, +21 C T d DMT132 * Kalibrointiin kuuluu myös 4 painepistettä Custom Point -kalibrointi Asiakas voi valita haluamansa kalibrointipisteet mittausalueella C T d. Kalibrointia varten on valittava vähintään 4 pistettä. Custom point -kalibrointi on saatavilla yllämainituille mittalaitteille, lukuunottamatta tuotteita DMT132 ja DMT152. Akkreditoidut kalibroinnit ovat saatavilla asiakkaan valitsemissa kalibrointipisteissä mittausalueella C T d. Kalibrointia varten on valittava vähintään 4 pistettä. Akkreditoidun kalibroinnin voi tilata yllämainituille mittalaitteille lukuunottamatta tuotteita DMT132 ja DMT152. Huom. Tarjoamme kalibrointia myös joillekin jo tuotannosta poistuneille tuotteille. Kysy lisää ottamalla yhteyttä paikalliseen huoltokeskukseen myyntiin myynti@vaisala.com tai tekniseen tukeen

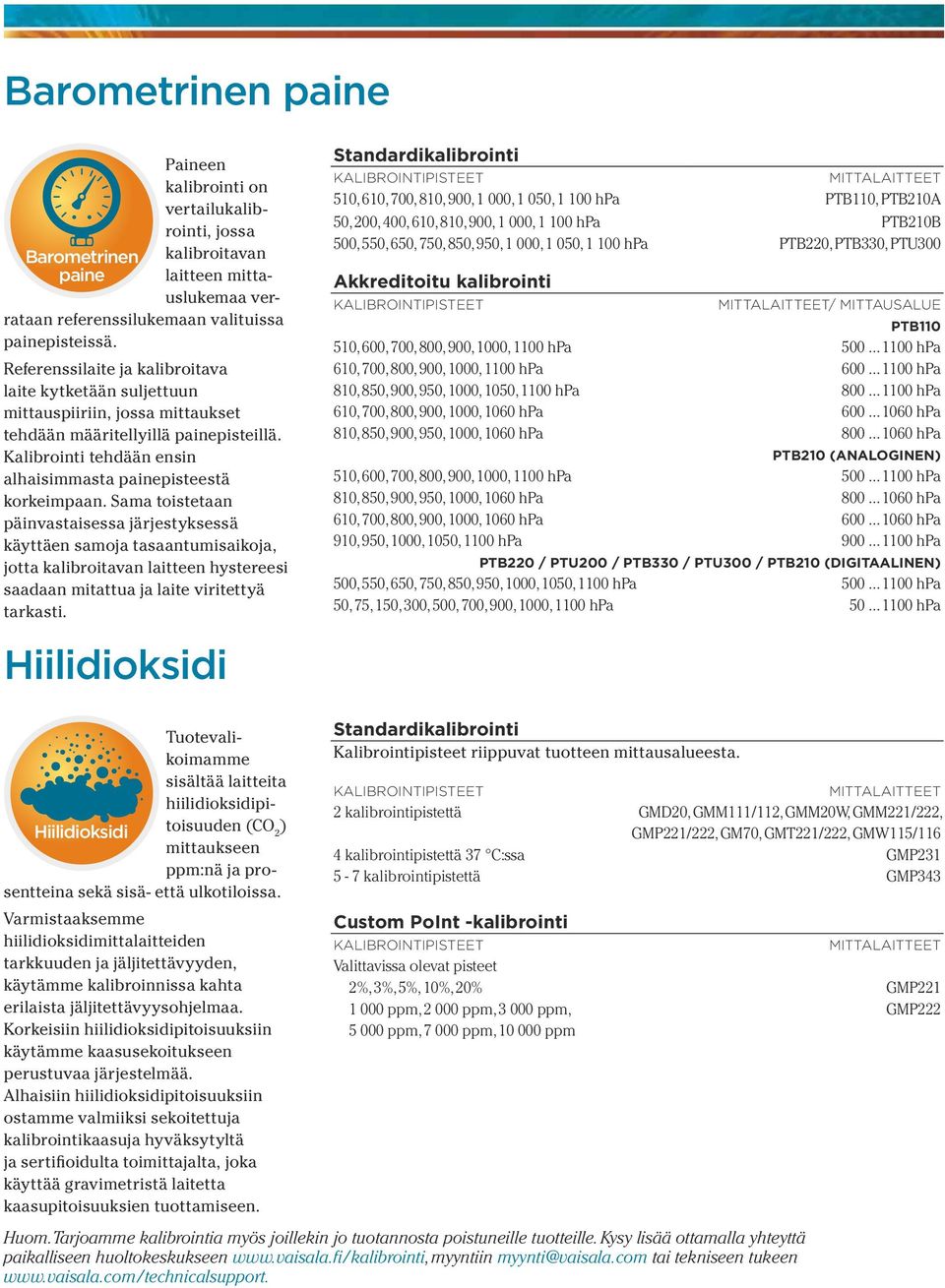

7 Barometrinen paine Barometrinen paine Paineen kalibrointi on vertailukalibrointi, jossa kalibroitavan laitteen mittauslukemaa verrataan referenssilukemaan valituissa painepisteissä. Referenssilaite ja kalibroitava laite kytketään suljettuun mittauspiiriin, jossa mittaukset tehdään määritellyillä painepisteillä. Kalibrointi tehdään ensin alhaisimmasta painepisteestä korkeimpaan. Sama toistetaan päinvastaisessa järjestyksessä käyttäen samoja tasaantumisaikoja, jotta kalibroitavan laitteen hystereesi saadaan mitattua ja laite viritettyä tarkasti. Hiilidioksidi 510, 610, 700, 810, 900, 1 000, 1 050, hpa PTB110, PTB210A 50, 200, 400, 610, 810, 900, 1 000, hpa PTB210B 500, 550, 650, 750, 850, 950, 1 000, 1 050, hpa PTB220, PTB330, PTU300 / MITTAUSALUE PTB , 600, 700, 800, 900, 1000, 1100 hpa hpa 610, 700, 800, 900, 1000, 1100 hpa hpa 810, 850, 900, 950, 1000, 1050, 1100 hpa hpa 610, 700, 800, 900, 1000, 1060 hpa hpa 810, 850, 900, 950, 1000, 1060 hpa hpa PTB210 (ANALOGINEN) 510, 600, 700, 800, 900, 1000, 1100 hpa hpa 810, 850, 900, 950, 1000, 1060 hpa hpa 610, 700, 800, 900, 1000, 1060 hpa hpa 910, 950, 1000, 1050, 1100 hpa hpa PTB220 / PTU200 / PTB330 / PTU300 / PTB210 (DIGITAALINEN) 500, 550, 650, 750, 850, 950, 1000, 1050, 1100 hpa hpa 50, 75, 150, 300, 500, 700, 900, 1000, 1100 hpa hpa Tuotevalikoimamme sisältää laitteita hiilidioksidipitoisuuden (CO 2 Hiilidioksidi ) mittaukseen ppm:nä ja prosentteina sekä sisä- että ulkotiloissa. Varmistaaksemme hiilidioksidimittalaitteiden tarkkuuden ja jäljitettävyyden, käytämme kalibroinnissa kahta erilaista jäljitettävyysohjelmaa. Korkeisiin hiilidioksidipitoisuuksiin käytämme kaasusekoitukseen perustuvaa järjestelmää. Alhaisiin hiilidioksidipitoisuuksiin ostamme valmiiksi sekoitettuja kalibrointikaasuja hyväksytyltä ja sertifioidulta toimittajalta, joka käyttää gravimetristä laitetta kaasupitoisuuksien tuottamiseen. Kalibrointipisteet riippuvat tuotteen mittausalueesta. 2 kalibrointipistettä GMD20, GMM111/112, GMM20W, GMM221/222, GMP221/222, GM70, GMT221/222, GMW115/116 4 kalibrointipistettä 37 C:ssa GMP kalibrointipistettä GMP343 Custom PoInt -kalibrointi Valittavissa olevat pisteet 2%, 3%, 5%, 10%, 20% GMP ppm, ppm, ppm, GMP ppm, ppm, ppm Huom. Tarjoamme kalibrointia myös joillekin jo tuotannosta poistuneille tuotteille. Kysy lisää ottamalla yhteyttä paikalliseen huoltokeskukseen myyntiin myynti@vaisala.com tai tekniseen tukeen

8 Vaisalan huoltokeskukset Boston, USA Helsinki, Suomi Peking, Kiina STANDARDIKALIBROINTIPALVELUT Tokio, Japani Suhteellinen kosteus Suhteellinen kosteus Suhteellinen kosteus Suhteellinen kosteus Lämpötila Lämpötila Lämpötila Kastepiste Kastepiste Kastepiste Kastepiste Barometrinen paine Barometrinen paine Barometrinen paine Barometrinen paine Hiilidioksidi Hiilidioksidi Hiilidioksidi Hiilidioksidi AKKREDITOIDUT KALIBROINTIPALVELUT Suhteellinen kosteus Suhteellinen kosteus Suhteellinen kosteus Lämpötila Lämpötila Kastepiste Kastepiste Barometrinen paine Barometrinen paine Kysy lisätietoja palveluistamme ottamalla yhteyttä lähimpään Vaisalan huoltokeskukseen tai tekniseen tukeen Valittuja kalibrointipalveluja on myös saatavilla verkkokaupastamme Vaisala Online Storesta: store.vaisala.com. Ota yhteyttä tästä Saat lisätietoja skannaamalla QR-koodin Ref. B211433FI-D Vaisala 2015 Tämä materiaali on tekijänoikeussuojan alainen ja Vaisala sekä sen yksittäiset yhteistyökumppanit pidättävät kaikki tekijänoikeudet siihen. Kaikki oikeudet pidätetään. Kaikki liikemerkit ja/tai tuotenimet ovat Vaisalan tai sen yksittäisten yhteistyökumppaneiden tavaramerkkejä. Tässä esitteessä olevien tietojen kaiken muotoinen kopiointi, siirto, jakelu tai tallentaminen ilman Vaisalalta aiemmin saatua lupaa on ehdottomasti kielletty. Kaikkia tietoja myös teknisiä voidaan muuttaa ilman erillistä ilmoitusta.
