1 -seinäkenkä Seinien pulttiliitoksiin Versio: FI 02/2015 Laskentanormit: EC+NA Tekninen käyttöohje

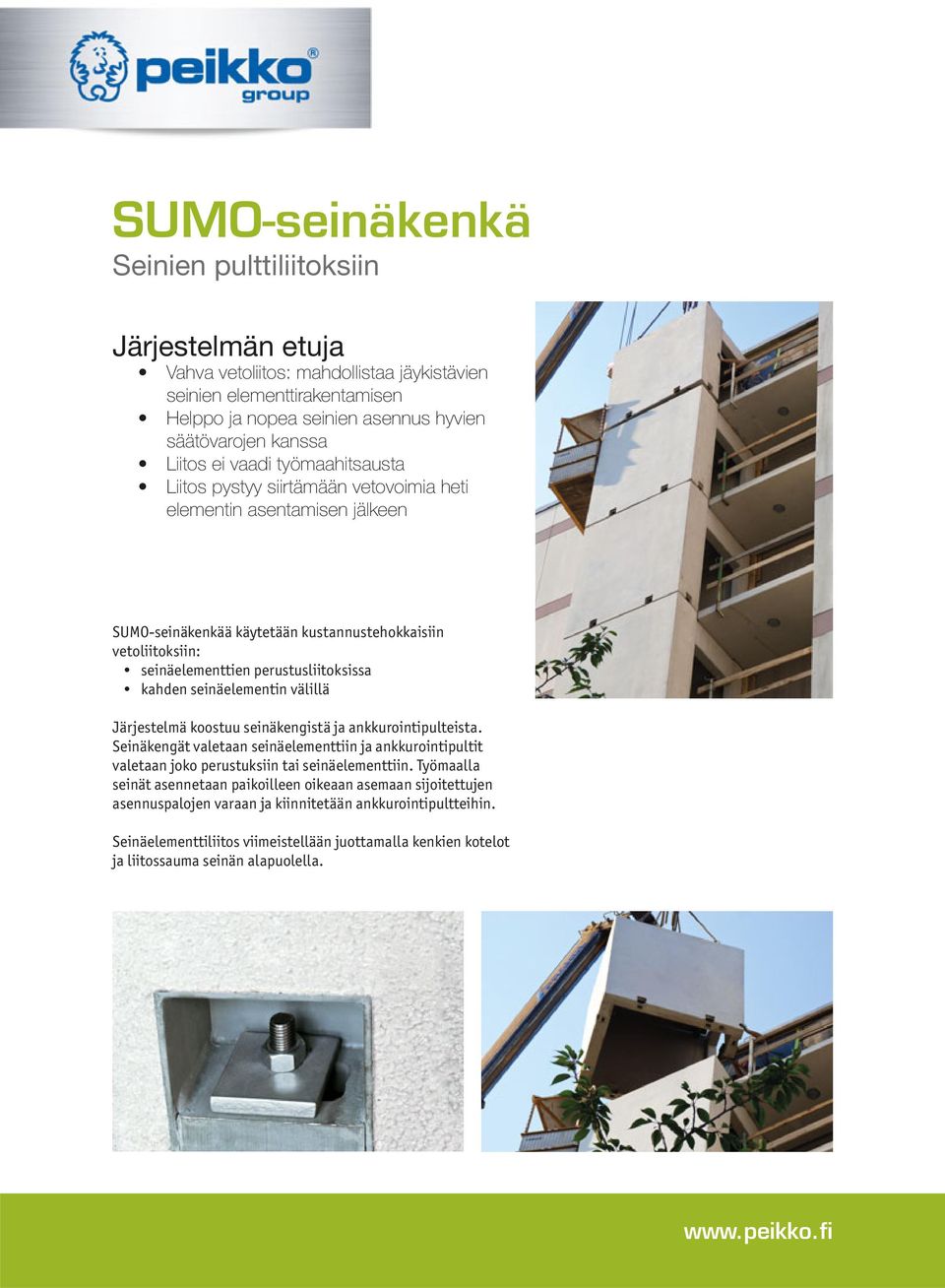

2 -seinäkenkä Seinien pulttiliitoksiin Järjestelmän etuja Vahva vetoliitos: mahdollistaa jäykistävien seinien elementtirakentamisen Helppo ja nopea seinien asennus hyvien säätövarojen kanssa Liitos ei vaadi työmaahitsausta Liitos pystyy siirtämään vetovoimia heti elementin asentamisen jälkeen -seinäkenkää käytetään kustannustehokkaisiin vetoliitoksiin: seinäelementtien perustusliitoksissa kahden seinäelementin välillä Järjestelmä koostuu seinäkengistä ja ankkurointipulteista. Seinäkengät valetaan seinäelementtiin ja ankkurointipultit valetaan joko perustuksiin tai seinäelementtiin. Työmaalla seinät asennetaan paikoilleen oikeaan asemaan sijoitettujen asennuspalojen varaan ja kiinnitetään ankkurointipultteihin. Seinäelementtiliitos viimeistellään juottamalla kenkien kotelot ja liitossauma seinän alapuolella.

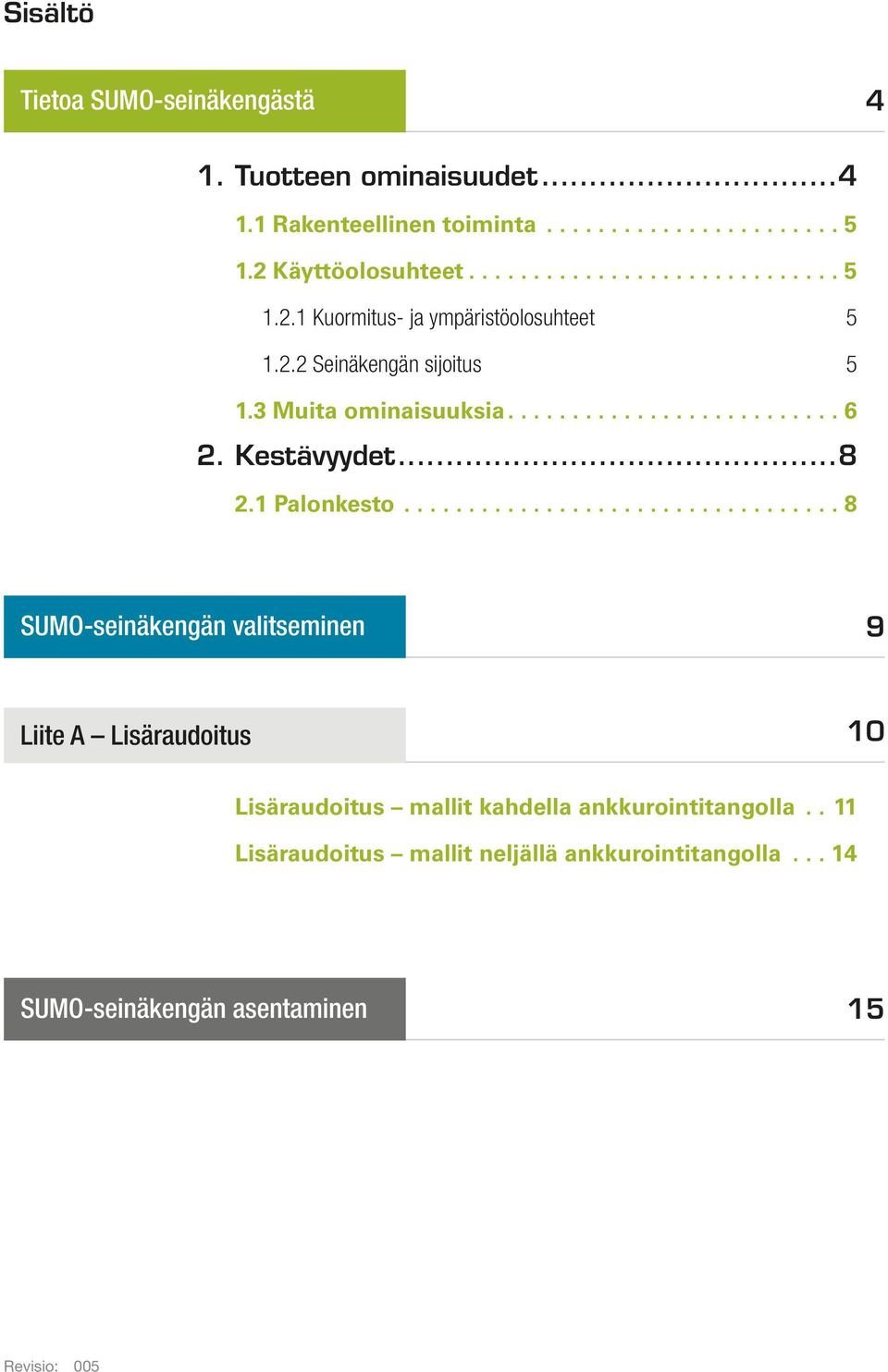

3 Sisältö Tietoa -seinäkengästä 4 1. Tuotteen ominaisuudet Rakenteellinen toiminta Käyttöolosuhteet Kuormitus- ja ympäristöolosuhteet Seinäkengän sijoitus Muita ominaisuuksia Kestävyydet Palonkesto seinäkengän valitseminen 9 Liite A Lisäraudoitus 10 Lisäraudoitus mallit kahdella ankkurointitangolla.. 11 Lisäraudoitus mallit neljällä ankkurointitangolla seinäkengän asentaminen 15 Revisio: 005

4 Tietoa -seinäkengästä 1. Tuotteen ominaisuudet -seinäkenkiä on saatavana useita vakiomalleja lähes kaikkien seinäelementtiliitosten ratkaisemiseen. Järjestelmä koostuu seuraavista osista: seinäkengät ankkurointipultit neliöaluslevyt -seinäkenkiä käytetään Peikko-ankkurointipulttien kanssa seinäelementtien liitoksiin. Seinäkengät valetaan seinän alaosaan yhdessä pääraudoituksen ja lisäraudoituksen kanssa, joka on kuvattu tämän esitteen liitteessä A. HPM- ja PPM-ankkurointipultit valetaan joko perustuksiin (seinä-perustusliitos) tai alemman seinäelementin yläosaan (seinä-seinäliitos). Seinäkengässä on nelikulmainen reikä, joka sopii yhteen vastaavan ankkurointipultin kanssa. Seinäliitos muodostetaan kiinnittämällä ankkurointipultit seinäkenkiin muttereilla ja aluslevyillä. Pulttiliitos mahdollistaa riittävät asennustoleranssit seinän asentamista varten oikealle paikalleen. Liitos viimeistellään juottamalla kotelot ja sauma seinän alapuolella juotosmassalla. Kuva 1. -seinäkengät ja HPM- ja PPM-ankkurointipultit seinäliitoksessa. Tuotevalikoima koostuu seinäkenkämalleista, joissa on joko kaksi tai neljä ankkurointitankoa riippuen seinäkengän vetokestävyydestä. Mallit on esitetty Kuvassa 2. Kuva 2. -seinäkengän ja HPM- ja PPM-ankkurointipulttien liittäminen. Mutteri Aluslevy Ankkurointitangot Mutteri Aluslevy Ankkurointitangot Ankkurointipultti Ankkurointipultti Malli kahdella ankkurointitangolla ( 16H, 20H, 24H, 30H, 39H, 30P, 36P) Malli neljällä ankkurointitangolla ( 39P, 45P, 52P) -seinäkenkien kestävyyksien suunnitteluarvot ovat samat kuin vastaavien HPM- ja PPM-ankkurointipulttien kestävyydet. Lisätietoa ankkurointipulteista löytyy HPM- ja PPM-ankkurointipulttien teknisistä käyttöohjeista. 4 -seinäkenkä

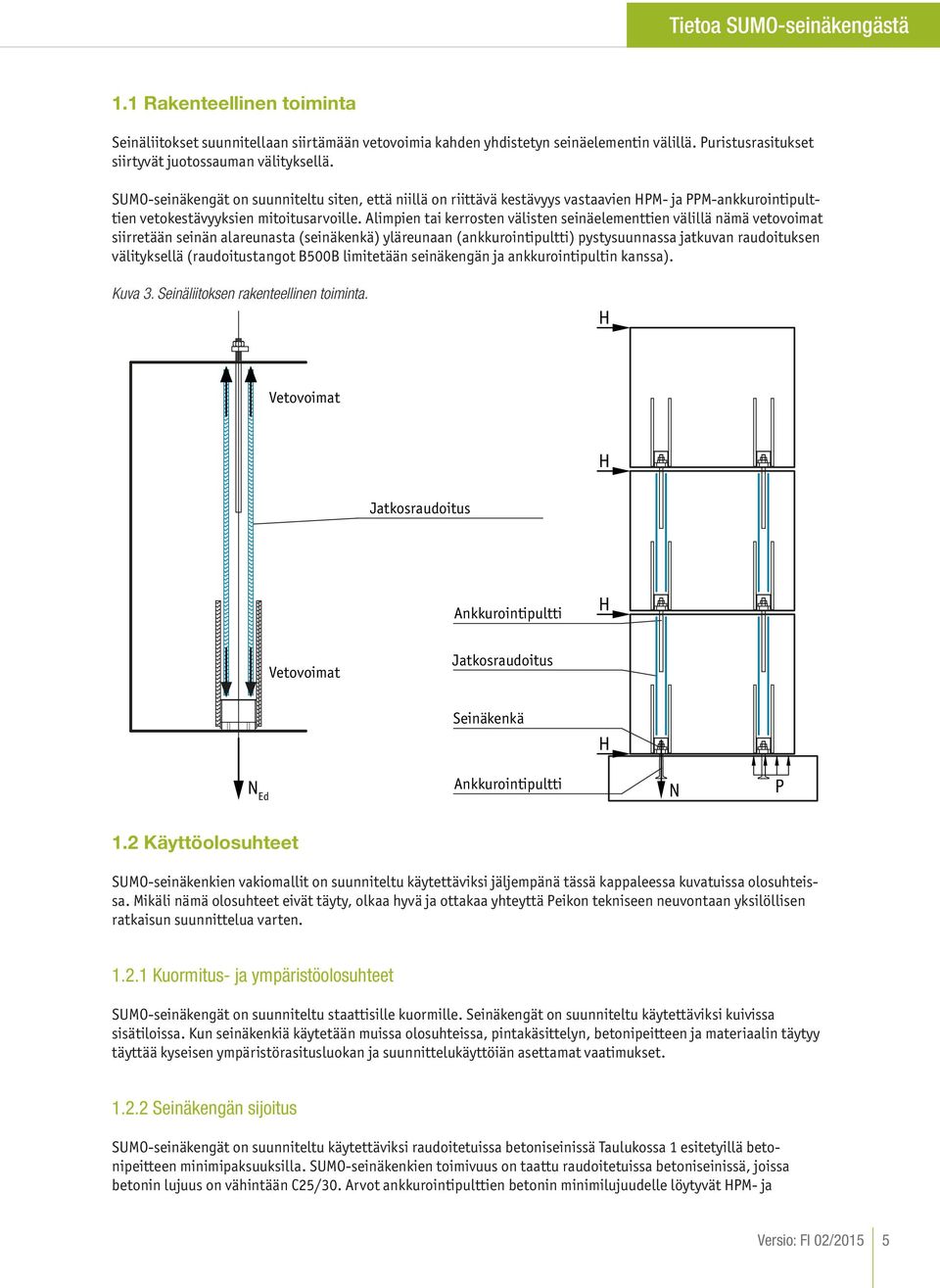

5 Tietoa -seinäkengästä 1.1 Rakenteellinen toiminta Seinäliitokset suunnitellaan siirtämään vetovoimia kahden yhdistetyn seinäelementin välillä. Puristusrasitukset siirtyvät juotossauman välityksellä. -seinäkengät on suunniteltu siten, että niillä on riittävä kestävyys vastaavien HPM- ja PPM-ankkurointipulttien vetokestävyyksien mitoitusarvoille. Alimpien tai kerrosten välisten seinäelementtien välillä nämä vetovoimat siirretään seinän alareunasta (seinäkenkä) yläreunaan (ankkurointipultti) pystysuunnassa jatkuvan raudoituksen välityksellä (raudoitustangot B500B limitetään seinäkengän ja ankkurointipultin kanssa). Kuva 3. Seinäliitoksen rakenteellinen toiminta. H Vetovoimat H Jatkosraudoitus Ankkurointipultti H Vetovoimat Jatkosraudoitus H N Ed Ankkurointipultti N P 1.2 Käyttöolosuhteet -seinäkenkien vakiomallit on suunniteltu käytettäviksi jäljempänä tässä kappaleessa kuvatuissa olosuhteissa. Mikäli nämä olosuhteet eivät täyty, olkaa hyvä ja ottakaa yhteyttä Peikon tekniseen neuvontaan yksilöllisen ratkaisun suunnittelua varten Kuormitus- ja ympäristöolosuhteet -seinäkengät on suunniteltu staattisille kuormille. Seinäkengät on suunniteltu käytettäviksi kuivissa sisätiloissa. Kun seinäkenkiä käytetään muissa olosuhteissa, pintakäsittelyn, betonipeitteen ja materiaalin täytyy täyttää kyseisen ympäristörasitusluokan ja suunnittelukäyttöiän asettamat vaatimukset Seinäkengän sijoitus -seinäkengät on suunniteltu käytettäviksi raudoitetuissa betoniseinissä Taulukossa 1 esitetyillä betonipeitteen minimipaksuuksilla. -seinäkenkien toimivuus on taattu raudoitetuissa betoniseinissä, joissa betonin lujuus on vähintään C25/30. Arvot ankkurointipulttien betonin minimilujuudelle löytyvät HPM- ja Versio: FI 02/2015 5

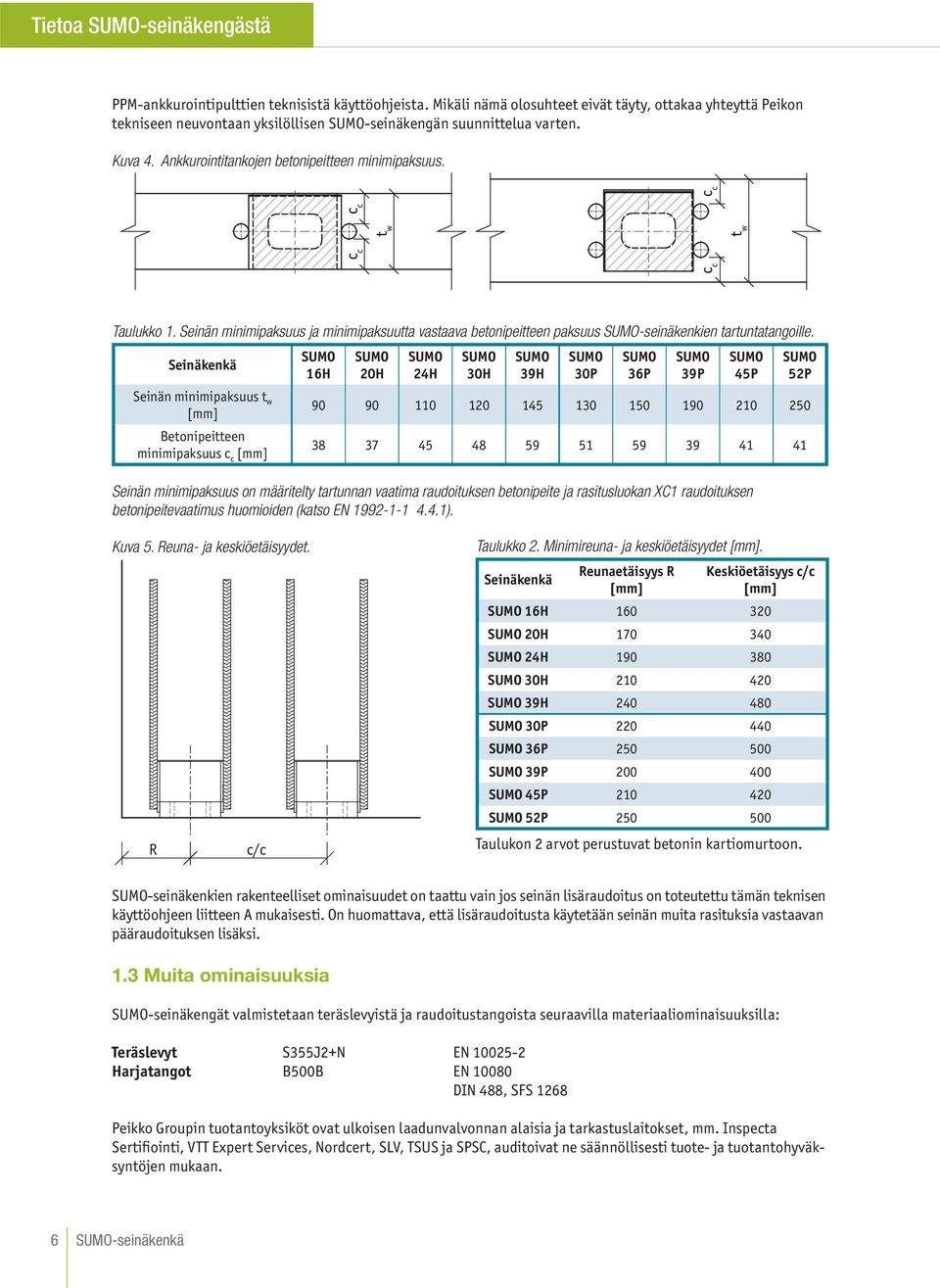

6 Tietoa -seinäkengästä PPM-ankkurointipulttien teknisistä käyttöohjeista. Mikäli nämä olosuhteet eivät täyty, ottakaa yhteyttä Peikon tekniseen neuvontaan yksilöllisen -seinäkengän suunnittelua varten. Kuva 4. Ankkurointitankojen betonipeitteen minimipaksuus. c c c c t w c c c c t w Taulukko 1. Seinän minimipaksuus ja minimipaksuutta vastaava betonipeitteen paksuus -seinäkenkien tartuntatangoille. 16H 20H 24H 30H 39H 30P 36P 39P 45P 52P Seinän minimipaksuus t w Betonipeitteen minimipaksuus c c Seinän minimipaksuus on määritelty tartunnan vaatima raudoituksen betonipeite ja rasitusluokan XC1 raudoituksen betonipeitevaatimus huomioiden (katso EN ). Kuva 5. Reuna- ja keskiöetäisyydet. R c/c Taulukko 2. Minimireuna- ja keskiöetäisyydet. Reunaetäisyys R Keskiöetäisyys c/c 16H H H H H P P P P P Taulukon 2 arvot perustuvat betonin kartiomurtoon. -seinäkenkien rakenteelliset ominaisuudet on taattu vain jos seinän lisäraudoitus on toteutettu tämän teknisen käyttöohjeen liitteen A mukaisesti. On huomattava, että lisäraudoitusta käytetään seinän muita rasituksia vastaavan pääraudoituksen lisäksi. 1.3 Muita ominaisuuksia -seinäkengät valmistetaan teräslevyistä ja raudoitustangoista seuraavilla materiaaliominaisuuksilla: Teräslevyt S355J2+N EN Harjatangot B500B EN DIN 488, SFS 1268 Peikko Groupin tuotantoyksiköt ovat ulkoisen laadunvalvonnan alaisia ja tarkastuslaitokset, mm. Inspecta Sertifiointi, VTT Expert Services, Nordcert, SLV, TSUS ja SPSC, auditoivat ne säännöllisesti tuote- ja tuotantohyväksyntöjen mukaan. 6 -seinäkenkä

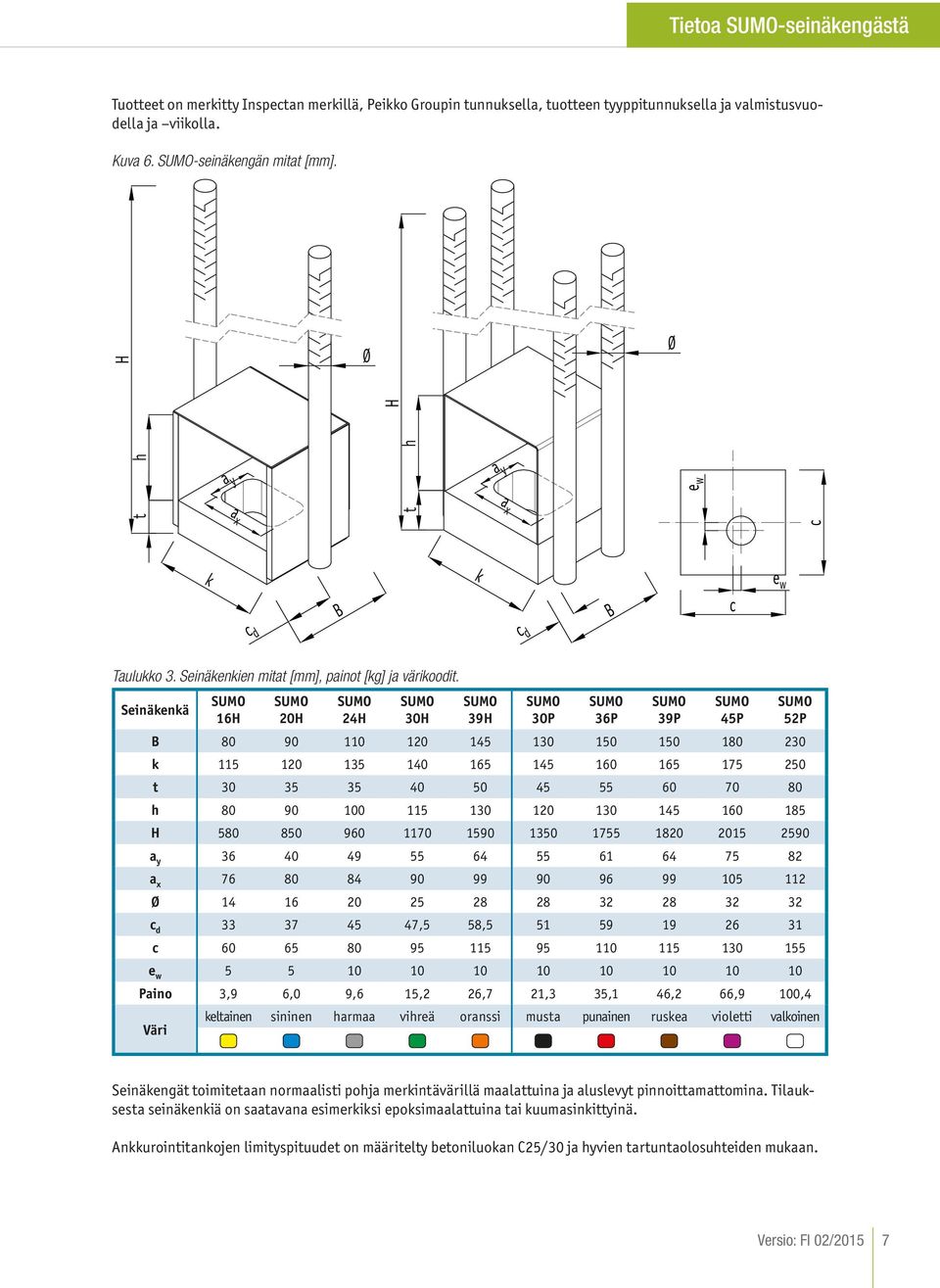

7 Tietoa -seinäkengästä Tuotteet on merkitty Inspectan merkillä, Peikko Groupin tunnuksella, tuotteen tyyppitunnuksella ja valmistusvuodella ja viikolla. Kuva 6. -seinäkengän mitat. H Ø Ø h a y t h H a y a x t e w a x c k B k B c e w c d c d Taulukko 3. Seinäkenkien mitat, painot [kg] ja värikoodit. 16H 20H 24H 30H 39H B k t h H a y a x Ø c d ,5 58, c e w Paino 3,9 6,0 9,6 15,2 26,7 21,3 35,1 46,2 66,9 100,4 Väri 30P 36P 39P 45P 52P keltainen sininen harmaa vihreä oranssi musta punainen ruskea violetti valkoinen Seinäkengät toimitetaan normaalisti pohja merkintävärillä maalattuina ja aluslevyt pinnoittamattomina. Tilauksesta seinäkenkiä on saatavana esimerkiksi epoksimaalattuina tai kuumasinkittyinä. Ankkurointitankojen limityspituudet on määritelty betoniluokan C25/30 ja hyvien tartuntaolosuhteiden mukaan. Versio: FI 02/2015 7

8 Tietoa -seinäkengästä 2. Kestävyydet -seinäkenkien kestävyyksien määrittelyssä on huomioitu seuraavat standardit: EN :2004/AC:2010+NA EN :2005/AC:2009+NA EN :2005+NA -seinäkenkien vetokestävyydet on suunniteltu vastaamaan HPM- ja PPM-ankkurointipulttien vetokestävyyksien mitoitusarvoja. Yksittäisten -seinäkenkien vetokestävyyksien mitoitusarvot on annettu Taulukossa 4. Taulukko 4. Vetokestävyyksien mitoitusarvot yksittäisille -seinäkengille betoniluokassa C25/30. Ankkurointipultti Aluslevy N Rd [kn] 16H HPM 16 AL H HPM 20 AL H HPM 24 AL H HPM 30 AL H HPM 39 AL P PPM 30 AL P PPM 36 AL P PPM 39 AL P PPM 45 AL P PPM 52 AL N Rd -seinäkengän kestävyys on riittävä ankkurointipultissa vaikuttavalle vetovoimalle N Rd. 2.1 Palonkesto Ankkurointipultin ja seinäkengän ankkurointitankojen betonipeitteen pitäisi olla vähintään sama kuin raudoituksen betonipeitteen seinäelementissä. Mikäli liitoksen palonkesto arvioidaan riittämättömäksi, kengän betonipeitettä on kasvatettava kasvattamalla seinäelementin paksuutta. 8 -seinäkenkä

9 -seinäkengän valitseminen -seinäkengän valitseminen Seuraavat tekijät on otettava huomioon, kun valitaan seinäliitokseen soveltuvaa -seinäkengän tyyppiä: Kestävyys Seinän ominaisuudet Seinäkenkien sijainti ja asettelu seinässä Seinäelementtiin vaikuttavat ulkoiset voimat (oma paino, tuulikuorma jne.) aiheuttavat elementtien välisiin vaakaliitoksiin vetorasituksia. Vetovoimat määritetään koko rakennetta kuvaavan rakennemallin avulla soveltuvien suunnittelustandardien mukaisesti. Sopiva seinäkengän ja ankkurointipultin malli valitaan siten, että niillä on riittävä kestävyys liitoksessa vaikuttavalle vetovoiman mitoitusarvolle (katso Taulukko 4). Suunnitteluesimerkki 1: Liitoksessa vaikuttava vetovoiman mitoitusarvo (yhtä seinäkenkää kohti) N Ed = 356,0 kn Valittu ankkurointipultti ja seinäkenkä: Ankkurointipultti HPM 39 + AL 39 39H Aluslevy AL 39 Liitoksen vetokestävyyden mitoitusarvo N Rd = 383,4 kn N Ed < N Rd 356,0 < 383,4 kn Suunnitteluesimerkki 2: Liitoksessa vaikuttava vetovoiman mitoitusarvo (yhtä seinäkenkää kohti) N Ed = 505,0 kn Valittu ankkurointipultti ja seinäkenkä: Ankkurointipultti PPM 39 + AL 39 39P Aluslevy AL 39 Liitoksen vetokestävyyden mitoitusarvo N Rd = 520,5 kn N Ed < N Rd 505,0 < 520,5 kn Seinäkengät tunnuksella H liitetään HPM-ankkurointipultteihin. 39H HPM 39 + AL 39 Seinäkengät tunnuksella P liitetään PPM-ankkurointipultteihin. 39P PPM 39 + AL 39 Versio: FI 02/2015 9

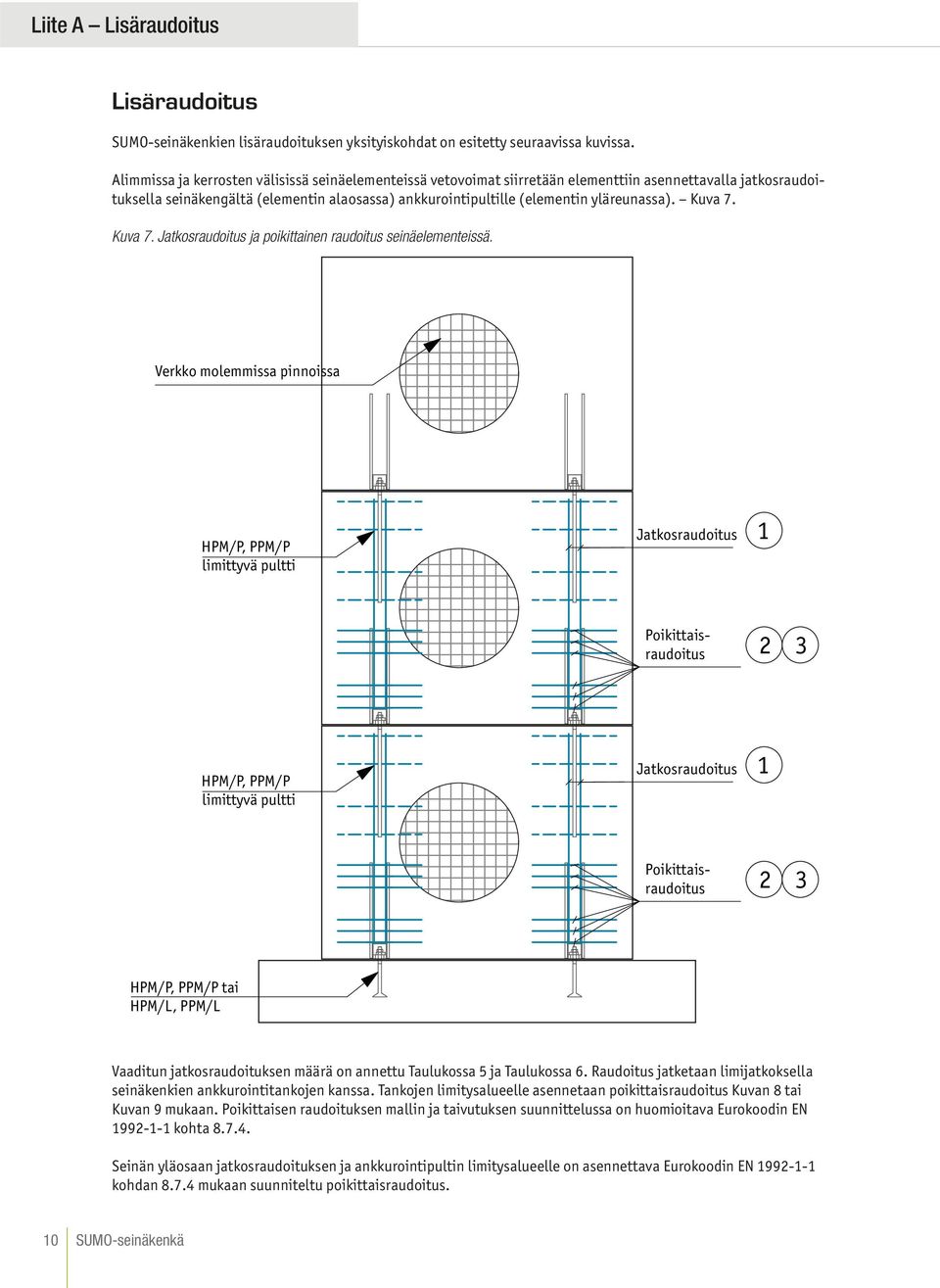

10 .... Liite A Lisäraudoitus Lisäraudoitus -seinäkenkien lisäraudoituksen yksityiskohdat on esitetty seuraavissa kuvissa. Alimmissa ja kerrosten välisissä seinäelementeissä vetovoimat siirretään elementtiin asennettavalla jatkosraudoituksella seinäkengältä (elementin alaosassa) ankkurointipultille (elementin yläreunassa). Kuva 7. Kuva 7. Jatkosraudoitus ja poikittainen raudoitus seinäelementeissä. Verkko molemmissa pinnoissa HPM/P, PPM/P limittyvä pultti Jatkosraudoitus 1 Poikittaisraudoitus Poikittaisraudoitus 2 3 HPM/P, PPM/P limittyvä pultti Jatkosraudoitus HPM/P, PPM/P tai HPM/L, PPM/L Vaaditun jatkosraudoituksen määrä on annettu Taulukossa 5 ja Taulukossa 6. Raudoitus jatketaan limijatkoksella seinäkenkien ankkurointitankojen kanssa. Tankojen limitysalueelle asennetaan poikittaisraudoitus Kuvan 8 tai Kuvan 9 mukaan. Poikittaisen raudoituksen mallin ja taivutuksen suunnittelussa on huomioitava Eurokoodin EN kohta Seinän yläosaan jatkosraudoituksen ja ankkurointipultin limitysalueelle on asennettava Eurokoodin EN kohdan mukaan suunniteltu poikittaisraudoitus. 10 -seinäkenkä

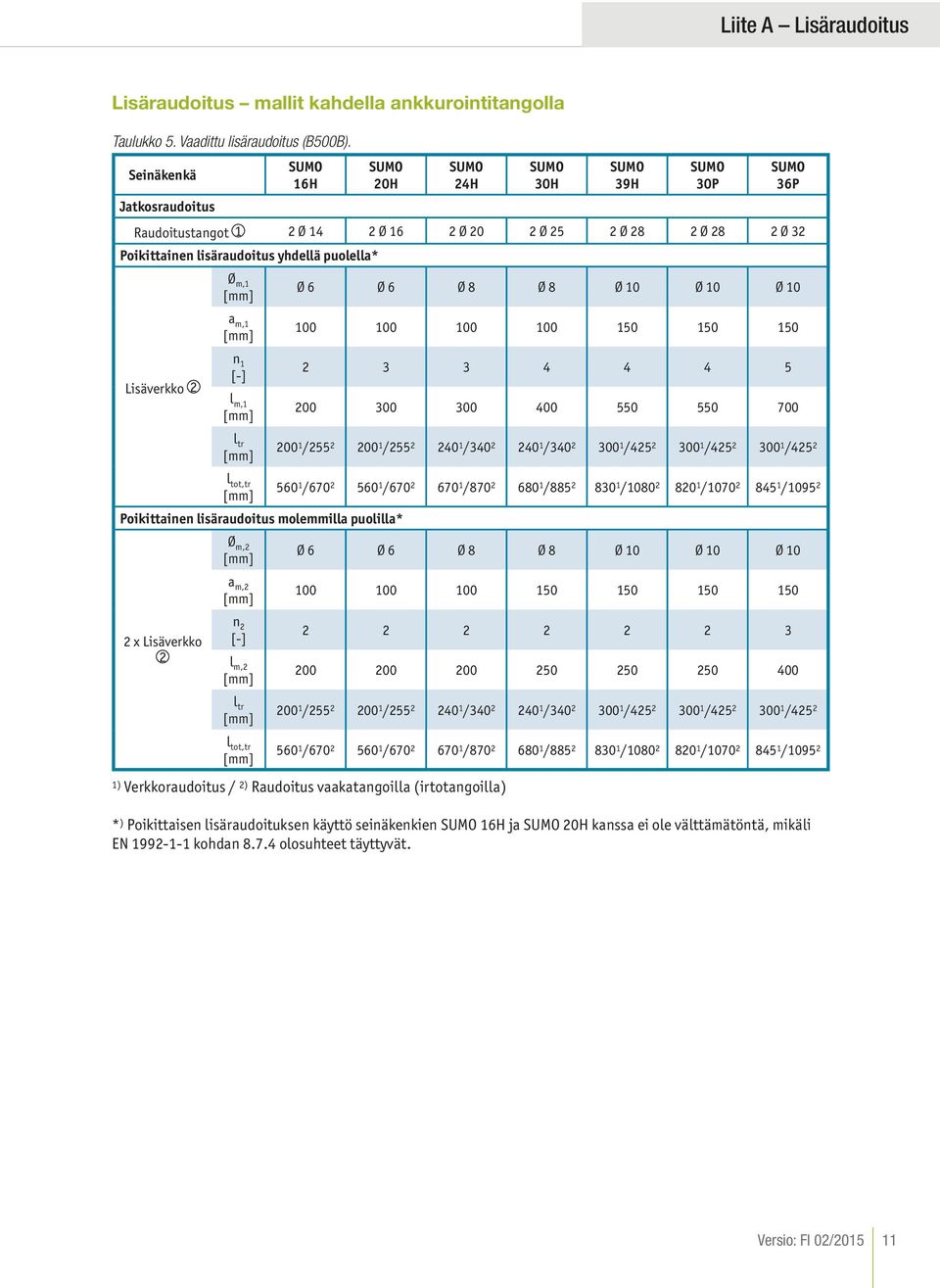

11 Liite A Lisäraudoitus Lisäraudoitus mallit kahdella ankkurointitangolla Taulukko 5. Vaadittu lisäraudoitus (B500B). 16H 20H 24H Jatkosraudoitus Raudoitustangot 1 2 Ø 14 2 Ø 16 2 Ø 20 2 Ø 25 2 Ø 28 2 Ø 28 2 Ø 32 Poikittainen lisäraudoitus yhdellä puolella* 30H 39H 30P 36P Lisäverkko 2 Ø m,1 a m,1 n 1 [-] l m,1 Ø 6 Ø 6 Ø 8 Ø 8 Ø 10 Ø 10 Ø / / / / / / /425 2 l tot,tr Poikittainen lisäraudoitus molemmilla puolilla* / / / / / / / x Lisäverkko 2 Ø m,2 a m,2 n 2 [-] l m,2 l tot,tr Ø 6 Ø 6 Ø 8 Ø 8 Ø 10 Ø 10 Ø / / / / / / / / / / / / / / ) Verkkoraudoitus / 2) Raudoitus vaakatangoilla (irtotangoilla) * ) Poikittaisen lisäraudoituksen käyttö seinäkenkien 16H ja 20H kanssa ei ole välttämätöntä, mikäli EN kohdan olosuhteet täyttyvät. Versio: FI 02/

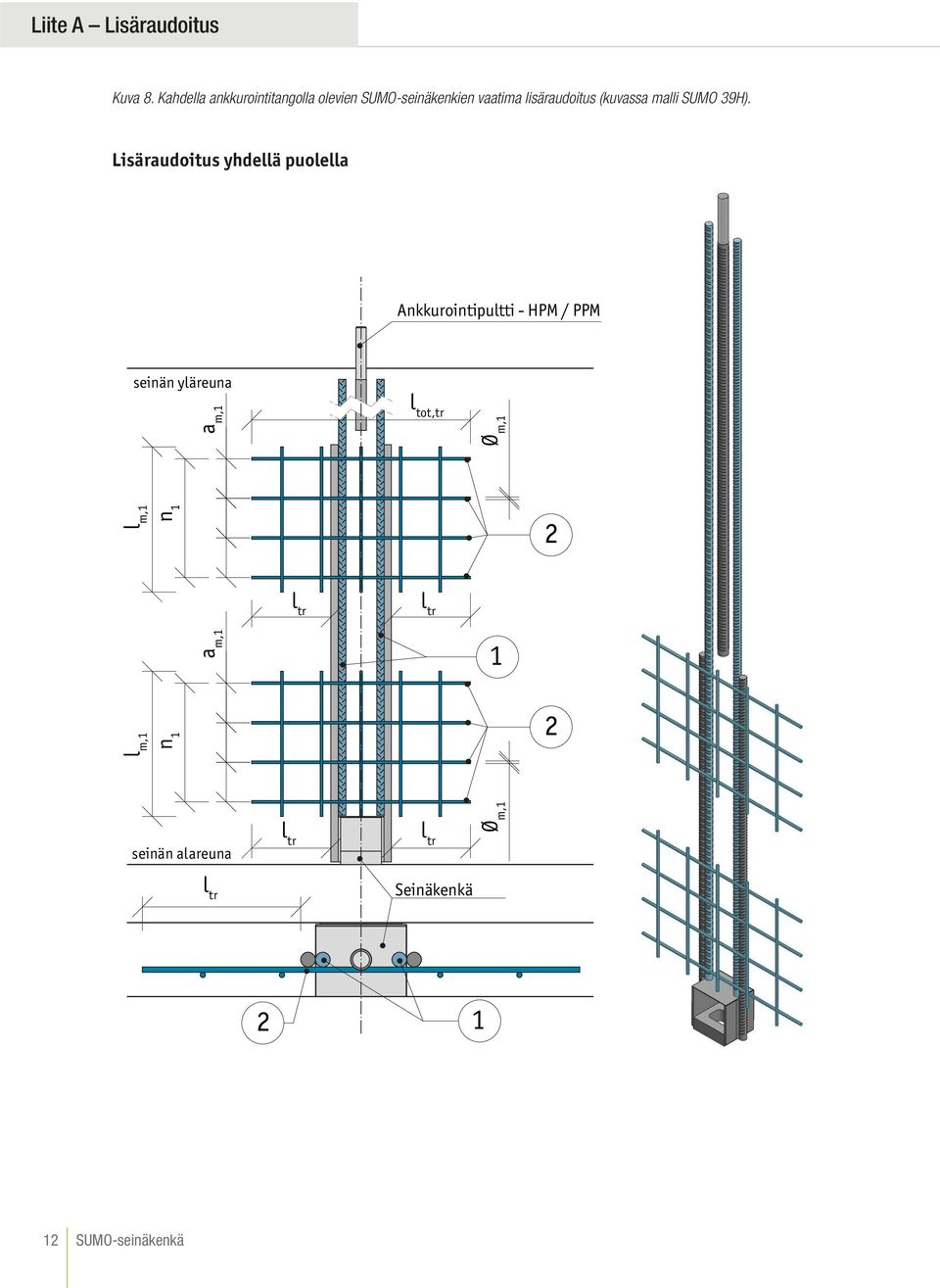

12 Liite A Lisäraudoitus Kuva 8. Kahdella ankkurointitangolla olevien -seinäkenkien vaatima lisäraudoitus (kuvassa malli 39H). Lisäraudoitus yhdellä puolella Ankkurointipultti - HPM / PPM seinän yläreuna a m,1 l tot,tr Ø m,1 n 1 l m,1 2 a m,1 1 n 1 l m,1 2 seinän alareuna Ø m, seinäkenkä

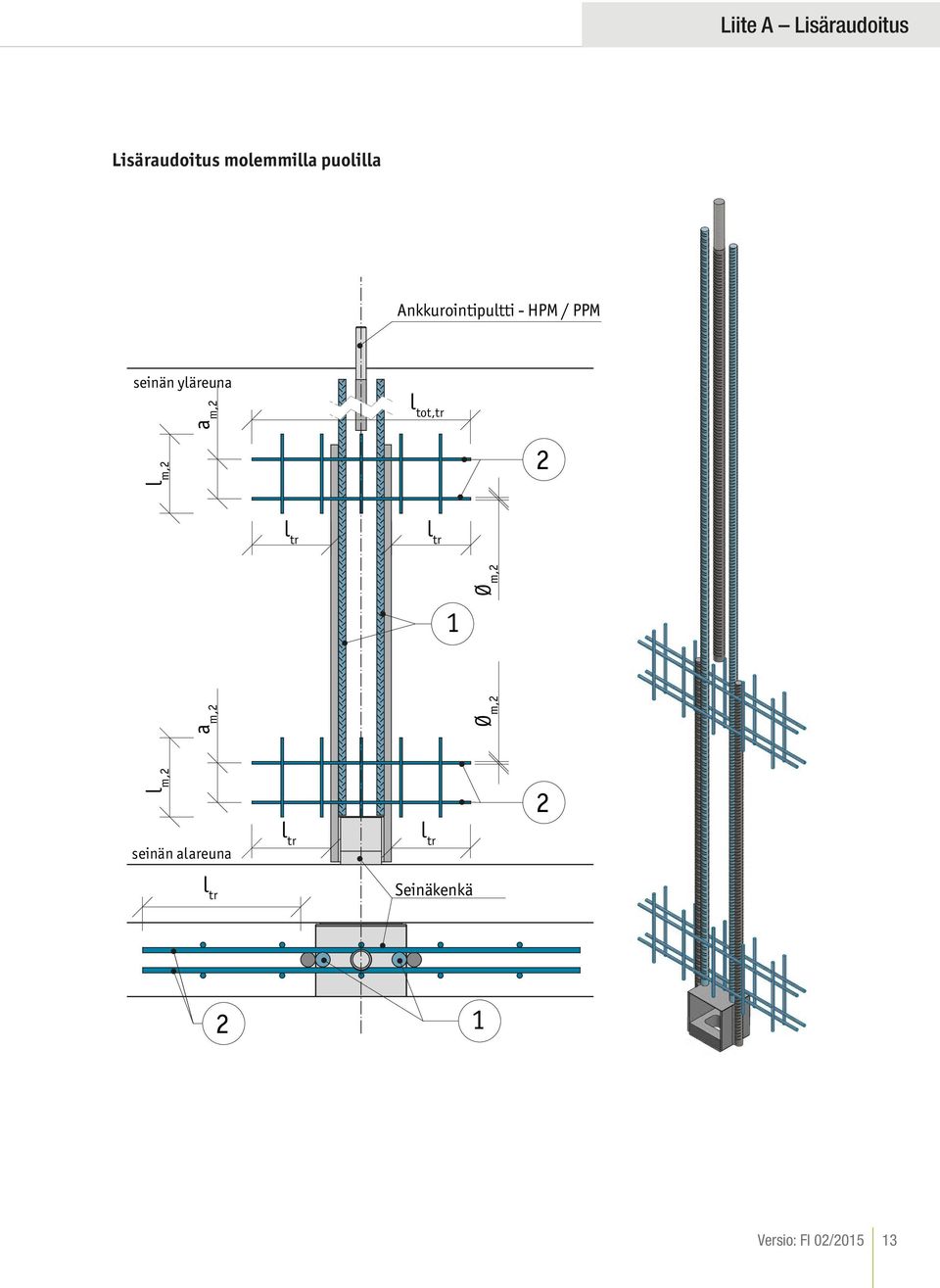

13 Liite A Lisäraudoitus Lisäraudoitus molemmilla puolilla Ankkurointipultti - HPM / PPM seinän yläreuna l m,2 a m,2 l tot,tr 2 1 a m,2 Ø m,2 Ø m,2 l m,2 2 seinän alareuna 2 1 Versio: FI 02/

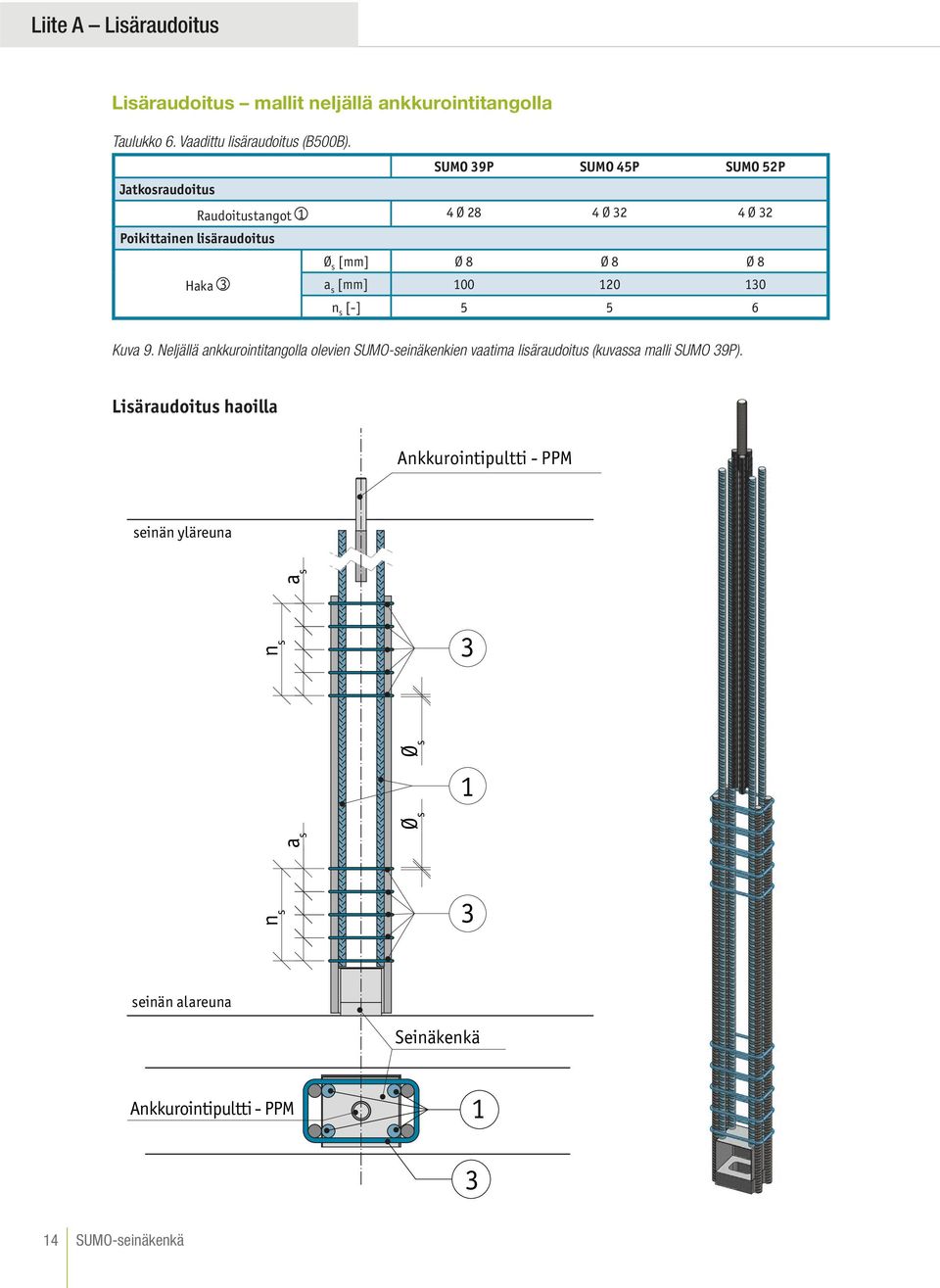

14 Liite A Lisäraudoitus Lisäraudoitus mallit neljällä ankkurointitangolla Taulukko 6. Vaadittu lisäraudoitus (B500B). 39P 45P 52P Jatkosraudoitus Raudoitustangot 1 4 Ø 28 4 Ø 32 4 Ø 32 Poikittainen lisäraudoitus Ø s Ø 8 Ø 8 Ø 8 Haka 3 a s n s [-] Kuva 9. Neljällä ankkurointitangolla olevien -seinäkenkien vaatima lisäraudoitus (kuvassa malli 39P). Lisäraudoitus haoilla Ankkurointipultti - PPM seinän yläreuna n s n s a s a s Ø s Ø s seinän alareuna Ankkurointipultti - PPM seinäkenkä

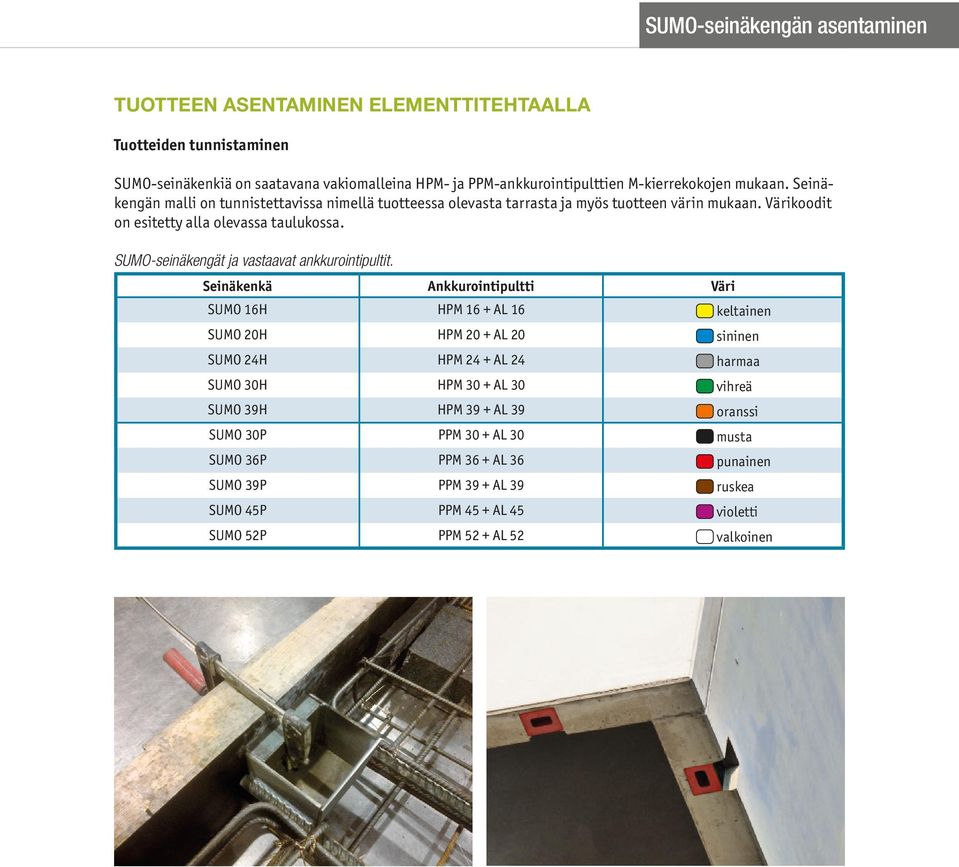

15 -seinäkengän asentaminen TUOTTEEN ASENTAMINEN ELEMENTTITEHTAALLA Tuotteiden tunnistaminen -seinäkenkiä on saatavana vakiomalleina HPM- ja PPM-ankkurointipulttien M-kierrekokojen mukaan. Seinäkengän malli on tunnistettavissa nimellä tuotteessa olevasta tarrasta ja myös tuotteen värin mukaan. Värikoodit on esitetty alla olevassa taulukossa. -seinäkengät ja vastaavat ankkurointipultit. Ankkurointipultti Väri 16H HPM 16 + AL 16 keltainen 20H HPM 20 + AL 20 sininen 24H HPM 24 + AL 24 harmaa 30H HPM 30 + AL 30 vihreä 39H HPM 39 + AL 39 oranssi 30P PPM 30 + AL 30 musta 36P PPM 36 + AL 36 punainen 39P PPM 39 + AL 39 ruskea 45P PPM 45 + AL 45 violetti 52P PPM 52 + AL 52 valkoinen

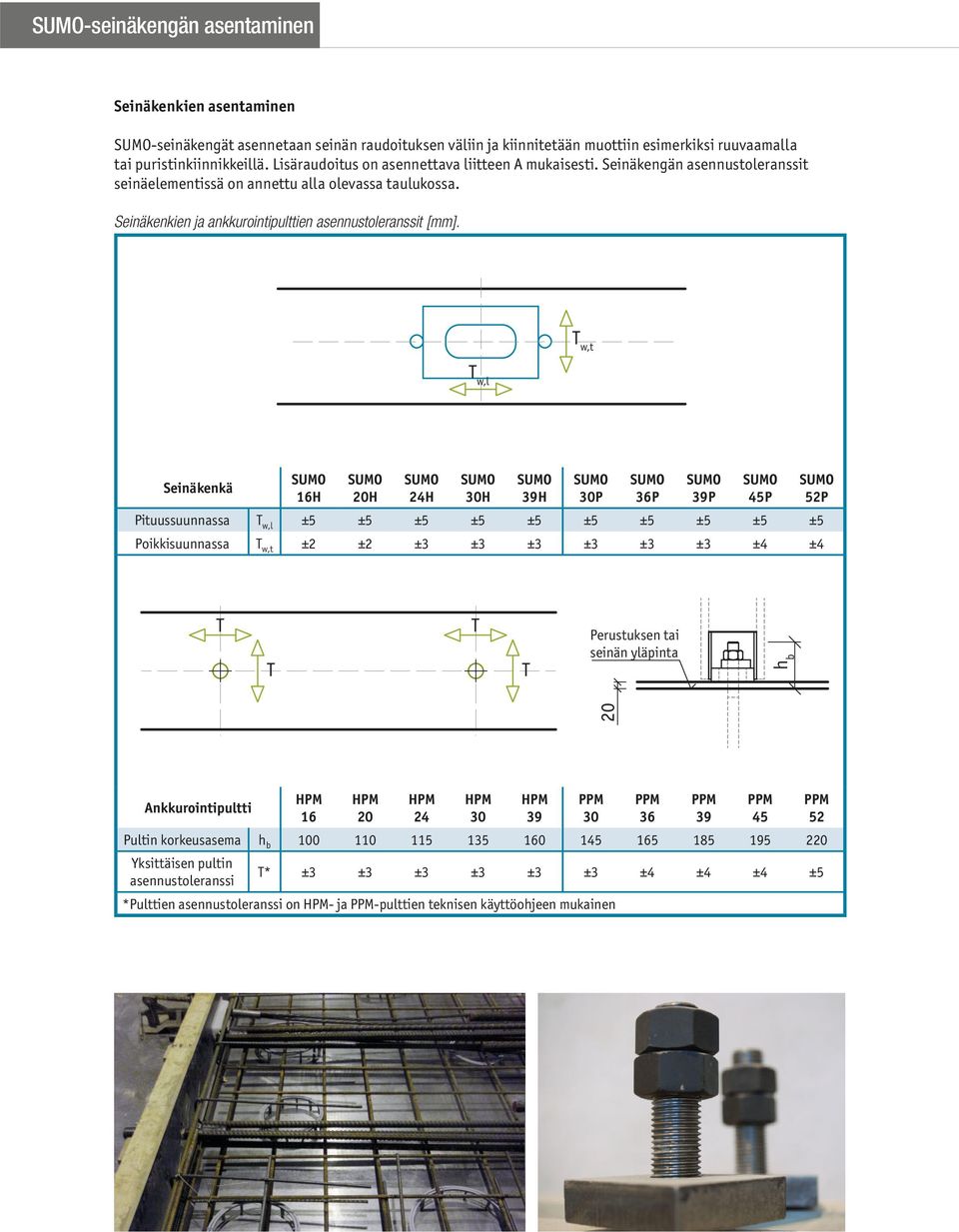

16 -seinäkengän asentaminen Seinäkenkien asentaminen -seinäkengät asennetaan seinän raudoituksen väliin ja kiinnitetään muottiin esimerkiksi ruuvaamalla tai puristinkiinnikkeillä. Lisäraudoitus on asennettava liitteen A mukaisesti. Seinäkengän asennustoleranssit seinäelementissä on annettu alla olevassa taulukossa. Seinäkenkien ja ankkurointipulttien asennustoleranssit. T w,t T w,l 16H 20H 24H 30H Pituussuunnassa T w,l ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 Poikkisuunnassa T w,t ±2 ±2 ±3 ±3 ±3 ±3 ±3 ±3 ±4 ±4 39H 30P 36P 39P 45P 52P T T T T Perustuksen tai seinän yläpinta 20 h b Ankkurointipultti HPM 16 HPM 20 HPM 24 HPM 30 Pultin korkeusasema h b Yksittäisen pultin asennustoleranssi T* ±3 ±3 ±3 ±3 ±3 ±3 ±4 ±4 ±4 ±5 *Pulttien asennustoleranssi on HPM- ja PPM-pulttien teknisen käyttöohjeen mukainen HPM 39 PPM 30 PPM 36 PPM 39 PPM 45 PPM 52

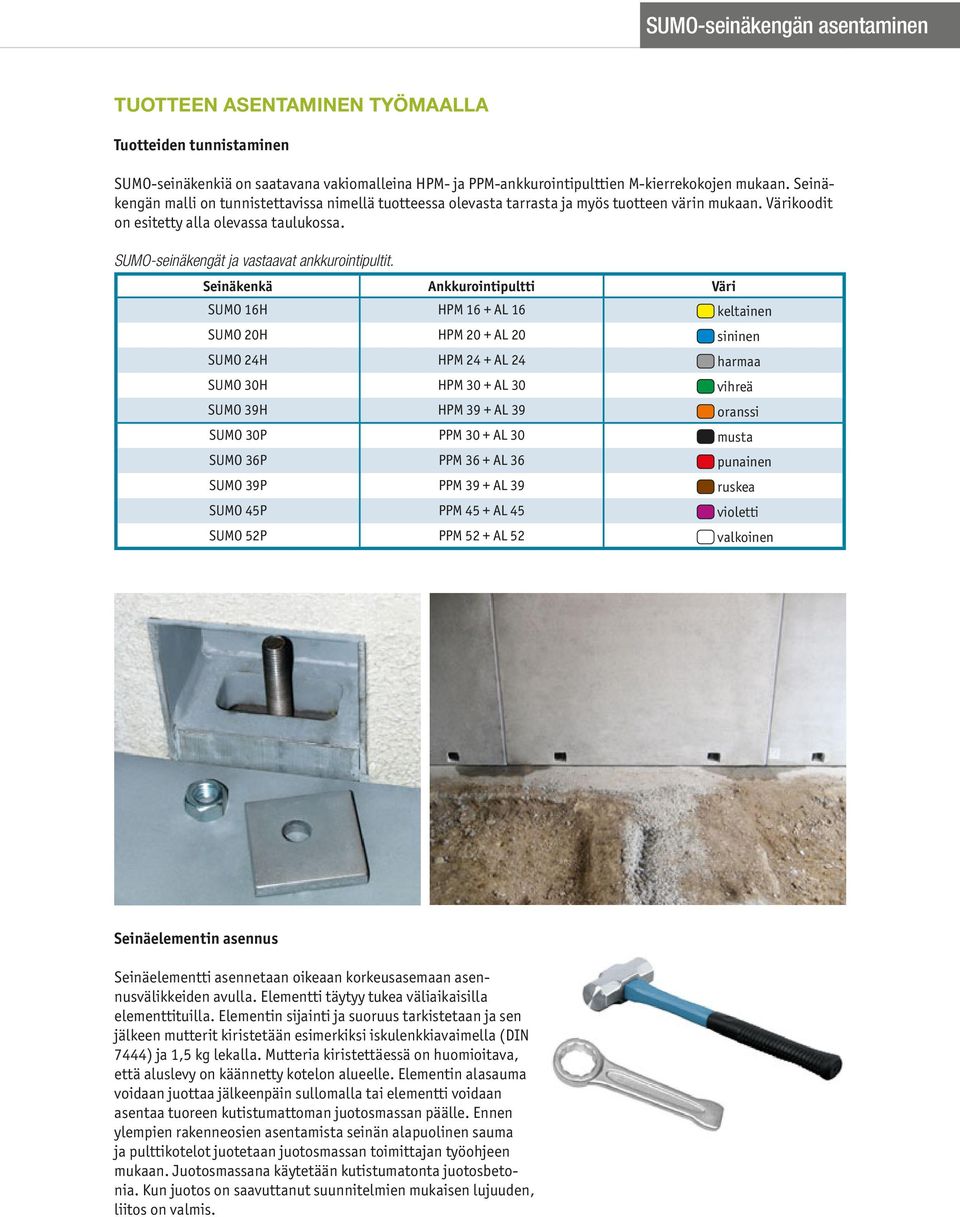

17 -seinäkengän asentaminen TUOTTEEN ASENTAMINEN TYÖMAALLA Tuotteiden tunnistaminen -seinäkenkiä on saatavana vakiomalleina HPM- ja PPM-ankkurointipulttien M-kierrekokojen mukaan. Seinäkengän malli on tunnistettavissa nimellä tuotteessa olevasta tarrasta ja myös tuotteen värin mukaan. Värikoodit on esitetty alla olevassa taulukossa. -seinäkengät ja vastaavat ankkurointipultit. Ankkurointipultti Väri 16H HPM 16 + AL 16 keltainen 20H HPM 20 + AL 20 sininen 24H HPM 24 + AL 24 harmaa 30H HPM 30 + AL 30 vihreä 39H HPM 39 + AL 39 oranssi 30P PPM 30 + AL 30 musta 36P PPM 36 + AL 36 punainen 39P PPM 39 + AL 39 ruskea 45P PPM 45 + AL 45 violetti 52P PPM 52 + AL 52 valkoinen Seinäelementin asennus Seinäelementti asennetaan oikeaan korkeusasemaan asennusvälikkeiden avulla. Elementti täytyy tukea väliaikaisilla elementtituilla. Elementin sijainti ja suoruus tarkistetaan ja sen jälkeen mutterit kiristetään esimerkiksi iskulenkkiavaimella (DIN 7444) ja 1,5 kg lekalla. Mutteria kiristettäessä on huomioitava, että aluslevy on käännetty kotelon alueelle. Elementin alasauma voidaan juottaa jälkeenpäin sullomalla tai elementti voidaan asentaa tuoreen kutistumattoman juotosmassan päälle. Ennen ylempien rakenneosien asentamista seinän alapuolinen sauma ja pulttikotelot juotetaan juotosmassan toimittajan työohjeen mukaan. Juotosmassana käytetään kutistumatonta juotosbetonia. Kun juotos on saavuttanut suunnitelmien mukaisen lujuuden, liitos on valmis.

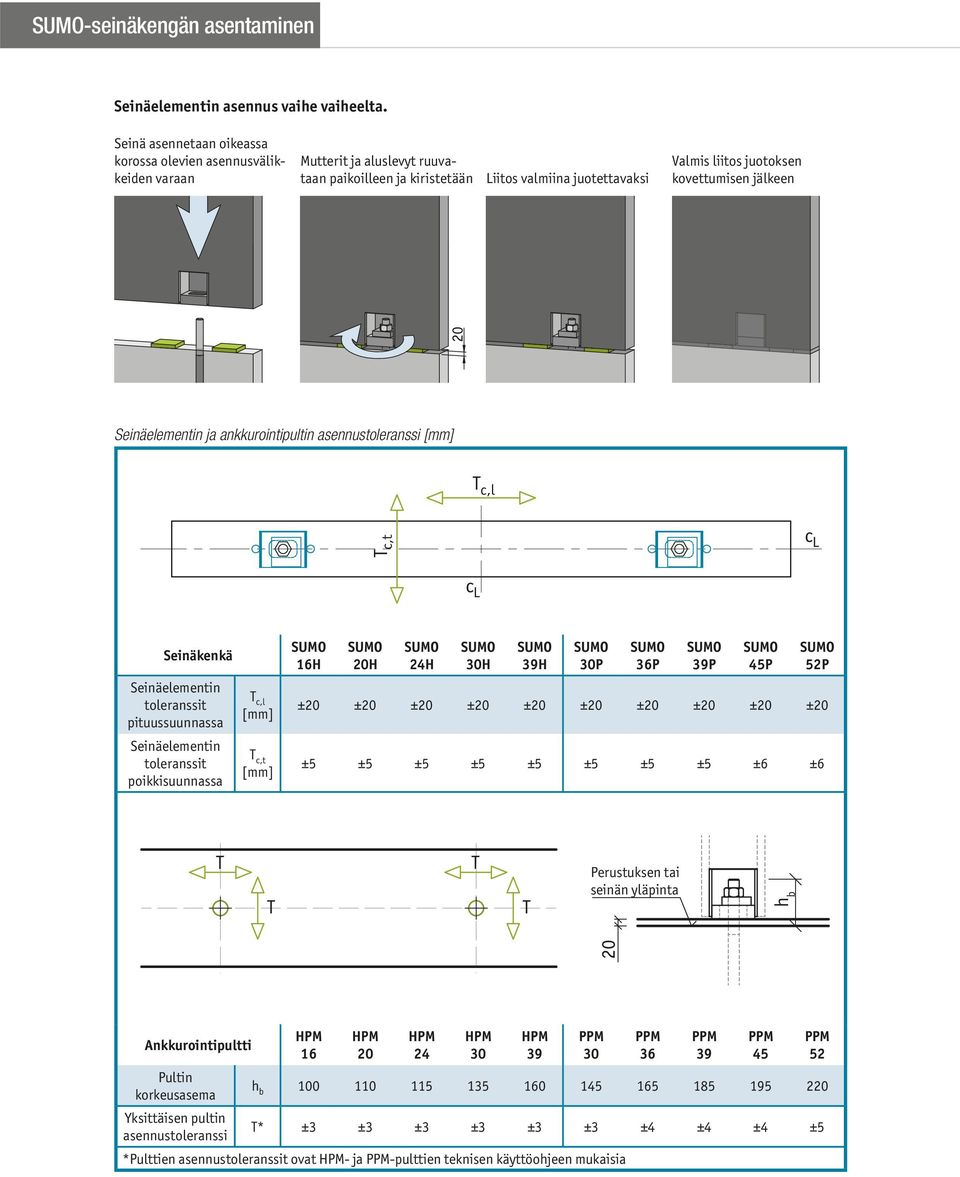

18 -seinäkengän asentaminen Seinäelementin asennus vaihe vaiheelta. Seinä asennetaan oikeassa korossa olevien asennusvälikkeiden varaan Mutterit ja aluslevyt ruuvataan paikoilleen ja kiristetään Liitos valmiina juotettavaksi Valmis liitos juotoksen kovettumisen jälkeen 20 Seinäelementin ja ankkurointipultin asennustoleranssi T c,l T c,t c L c L Seinäelementin toleranssit pituussuunnassa Seinäelementin toleranssit poikkisuunnassa T c,l T c,t 16H 20H 24H 30H 39H 30P 36P 39P 45P 52P ±20 ±20 ±20 ±20 ±20 ±20 ±20 ±20 ±20 ±20 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±6 ±6 T T T T Perustuksen tai seinän yläpinta 20 h b Ankkurointipultti HPM 16 HPM 20 HPM 24 HPM 30 Pultin korkeusasema h b Yksittäisen pultin asennustoleranssi T* ±3 ±3 ±3 ±3 ±3 ±3 ±4 ±4 ±4 ±5 *Pulttien asennustoleranssit ovat HPM- ja PPM-pulttien teknisen käyttöohjeen mukaisia HPM 39 PPM 30 PPM 36 PPM 39 PPM 45 PPM 52

19 Muistiinpanot

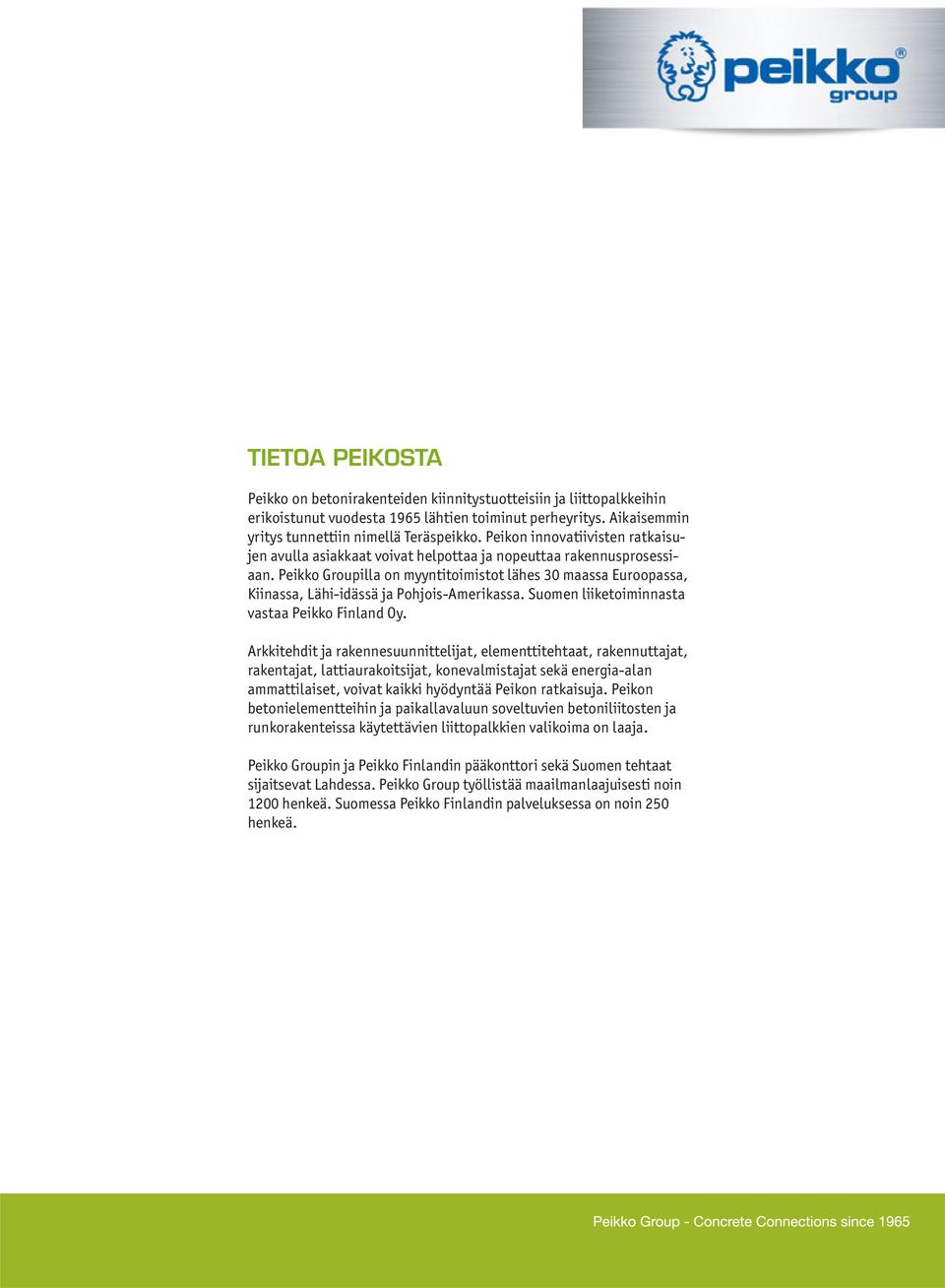

20 TIETOA PEIKOSTA Peikko on betonirakenteiden kiinnitystuotteisiin ja liittopalkkeihin erikoistunut vuodesta 1965 lähtien toiminut perheyritys. Aikaisemmin yritys tunnettiin nimellä Teräspeikko. Peikon innovatiivisten ratkaisujen avulla asiakkaat voivat helpottaa ja nopeuttaa rakennusprosessiaan. Peikko Groupilla on myyntitoimistot lähes 30 maassa Euroopassa, Kiinassa, Lähi-idässä ja Pohjois-Amerikassa. Suomen liiketoiminnasta vastaa Peikko Finland Oy. Arkkitehdit ja rakennesuunnittelijat, elementtitehtaat, rakennuttajat, rakentajat, lattiaurakoitsijat, konevalmistajat sekä energia-alan ammattilaiset, voivat kaikki hyödyntää Peikon ratkaisuja. Peikon betonielementteihin ja paikallavaluun soveltuvien betoniliitosten ja runkorakenteissa käytettävien liittopalkkien valikoima on laaja. Peikko Groupin ja Peikko Finlandin pääkonttori sekä Suomen tehtaat sijaitsevat Lahdessa. Peikko Group työllistää maailmanlaajuisesti noin 1200 henkeä. Suomessa Peikko Finlandin palveluksessa on noin 250 henkeä.
