TEKNINEN KÄYTTÖOHJE. ARBOX -työsaumaraudoite. Tehokas työsaumaraudoite betonirakenteille
|
|
|
- Kalle Heino
- 4 vuotta sitten
- Katselukertoja:
Transkriptio
1 TEKNINEN KÄYTTÖOHJE ARBOX -työsaumaraudoite Tehokas työsaumaraudoite betonirakenteille Versio FI 05/2019
2 ARBOX -työsaumaraudoite Tehokas työsaumaraudoite betonirakenteille Taloudellinen ja nopea asennus muottiin Varmistaa raudoituksen jatkuvuuden betonirakenteiden liitoksissa Helppo muottien ja liitosten suunnittelu Laaja tuotetarjoama, betoniteräksen halkaisijoiden ja kotelon leveyksien yhdistelmävaihtoehtoja yli 50 Leikkausvoimien siirto sekä sauman pituus- että poikkisuunnassa Korroosio voidaan estää, kotelo ja kotelon kansi ovat sinkittyä terästä. ARBOX -työsaumaraudoitejärjestelmän avulla voidaan toteuttaa betonirakenteiden liittäminen yhteen työsaumoissa. Esitaivutetut betoniteräkset on asennettu sinkityn kotelon sisään niin, että työsaumaraudoite voidaan kiinnittää muottiin ilman reikien poraamista ja ilman muita lisätöitä. Esitaivutetut betoniteräkset taivutetaan suoraksi ja niillä muodostetaan betonirakenteen pääterästen kanssa limijatkos. Tämä järjestelmä tekee mahdolliseksi paikallavalu- ja elementtirakenteiden liitosten nopean ja laadukkaan toteutuksen. ARBOX -työsaumaraudoitteella voidaan siirtää sauman yli pituus- ja poikkisuuntaiset veto- ja leikkausvoimat. ARBOX on saatavissa 8, 10 ja 12 mm:n betoniterästangoilla varustettuina ja eri koteloleveyksillä, mikä tekee tuotteesta hyvin monipuolisen. Soveltuva ARBOX -tyyppi voidaan helposti valita tämän käyttöohjeen kestävyystaulukoista vaaditun kestävyyden, betoniluokan ja mittojen mukaisesti.
3 SISÄLLYS ARBOX -työsaumaraudoitteen ominaisuudet Tuotteen ominaisuudet Rakenteellinen toiminta Käyttöolosuhteet Kuormitus- ja ympäristöolosuhteet ARBOX -työsaumaraudoitteen sijoittaminen Materiaalit ja mitat Kestävyydet Sauman pituussuuntaiset leikkauskestävyydet Sauman poikkisuuntaiset leikkauskestävyydet Sauman taivutuskestävyys...21 ARBOX -työsaumaraudoitteen valinta...22 ARBOX -työsaumaraudoitteen asennus...24 REVISIO 002
4 ARBOX -työsaumaraudoitteen ominaisuudet 1. Tuotteen ominaisuudet ARBOX -työsaumaraudoitteella liitetään jouhevasti yhteen betonirakenteet, jotka on valettu eri työvaiheissa. Työsaumaraudoite koostuu sinkitystä teräskotelosta, jonka sisään on asennettu esitaivutetut betoniterästangot ja joka on suljettu suojakannella. Raudoitekotelon päät on suljettu puusta tai polystyreenistä valmistetuilla kappaleilla, joilla estetään betonin tunkeutuminen kotelon sisään. Työsaumaraudoite voidaan kiinnittää muottiin naulaamalla tai sidelangoilla. ARBOX -työsaumaraudoitteesta on saatavana 6 mallia eri koteloleveyksillä. Kaksiriviset mallit Kaksirivinen malli, jossa betoniterästankojen suora osuus on taivutettu kotelon sisään. ARBOX A Kaksirivinen malli, jossa betoniterästankojen U-lenkit on taivutettu kotelon sisään. ARBOX K Mallissa on kaksi riviä esitaivutetuja betoniterästankoja ja U-lenkit on taivutettu kotelon sisään. Suunniteltu ensisijaisesti seinäkonsoleille. ARBOX C 4 ARBOX -TYÖSAUMARAUDOITE

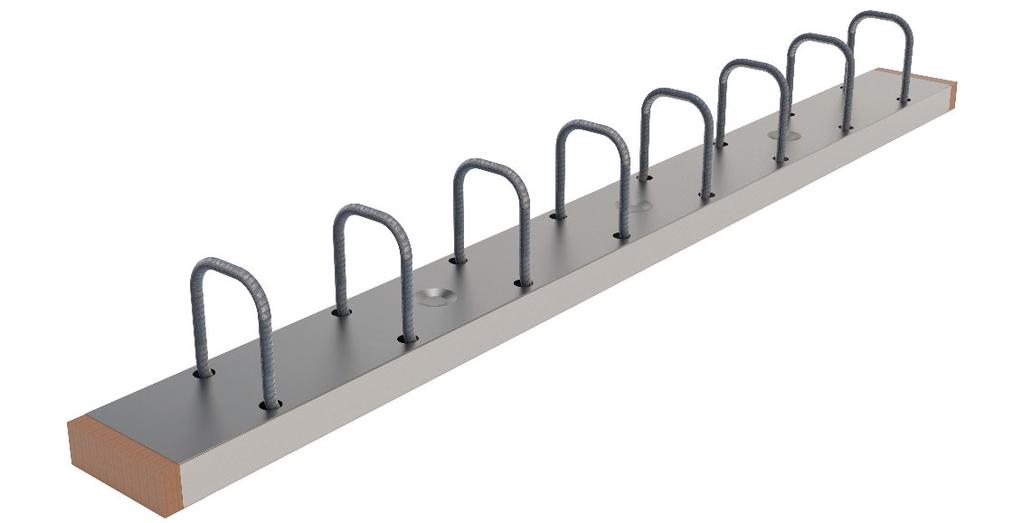

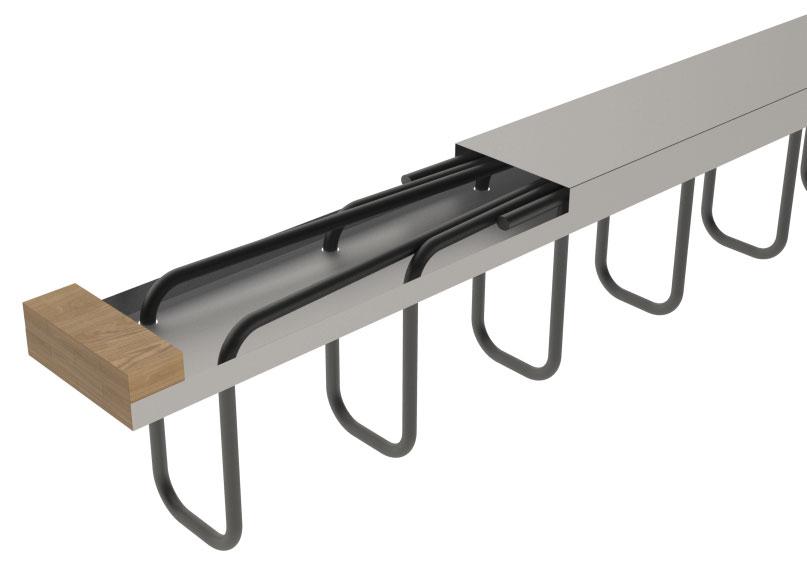

5 Yksiriviset mallit Yksirivinen malli, jossa esitaivutetut koukut ovat kotelon suuntaisesti ja betoniterästankojen suora osuus on taivutettu kotelon sisään. ARBOX L Yksirivinen malli, jossa esitaivutetut koukut ovat kohtisuoraan kotelon sivua vastaan ja betoniterästankojen suora osuus on taivutettu kotelon sisään. ARBOX J Malli, jossa on yksi rivi suoria betoniterästankoja joiden toinen pää on taivutettu kotelon sisään. ARBOX I Mallit on saatavissa 8 mm, 10 mm ja 12 mm betoniterästangoilla. ARBOX -työsaumaraudoitteella teräsbetonirakenteiden työsaumojen ja betonirakenteiden muottien tekeminen on helppoa ja yksinkertaista. Kuva 1. ARBOX -työsaumaraudoitteen osat. Teräksinen suojakansi Puusta tai polystyreenistä valmistettu sulkukappale Esitaivutettu betoniterästanko Teräskotelo VERSIO: FI 05/2019 5

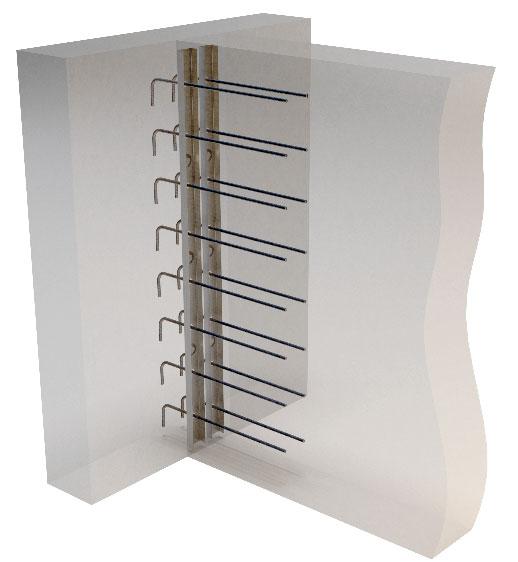

6 1.1 Rakenteellinen toiminta ARBOX -työsaumaraudoite siirtää saumassa vaikuttavat pituus- ja poikkisuuntaiset leikkausvoimat betonirakenteelle. Betonirakenteiden välissä vaikuttava leikkausvoima siirretään kitkan avulla liitoksen rajapintoihin. Liitoksessa poikittain sijaitsevat betoniterästangot lisäävät liitoksen leikkauskestävyyttä. SAUMAN PITUUSSUUNTAINEN LEIKKAUSVOIMA Esimerkki: Seinien välinen pystysauma Voimien vaikutussuunta Käyttötapa Vaakaleikkaus 6 ARBOX -TYÖSAUMARAUDOITE

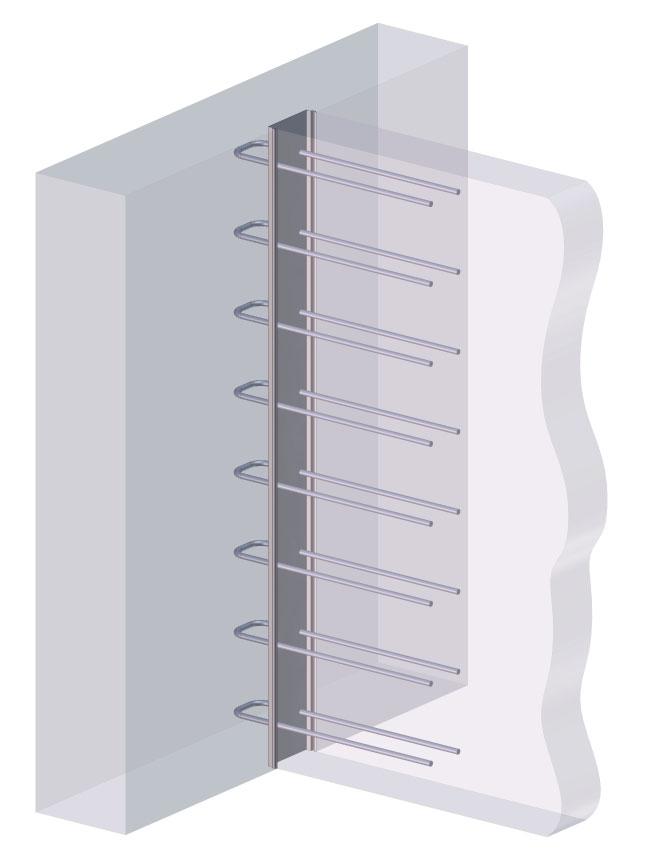

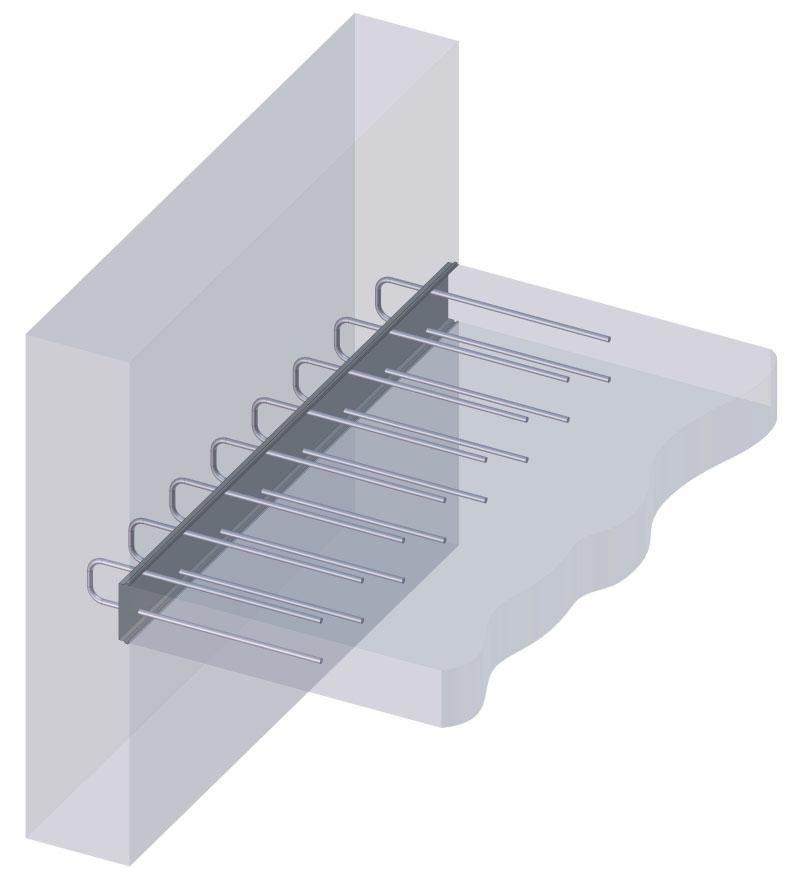

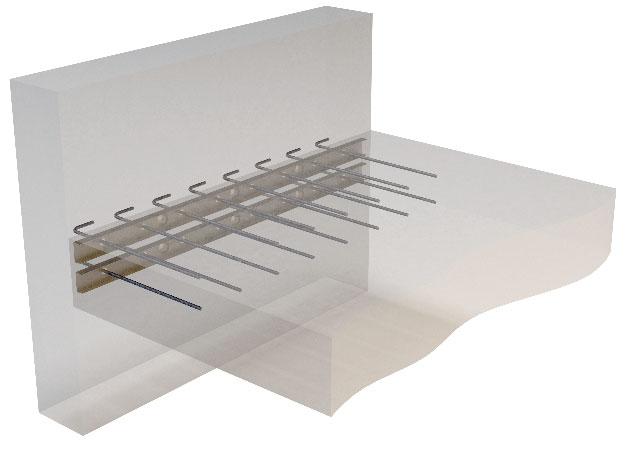

7 SAUMAN POIKKISUUNTAINEN LEIKKAUSVOIMA Esimerkki: Seinän ja laatan välinen liitos Voimien vaikutussuunta Käyttötapa Pystyleikkaus 1.2 Käyttöolosuhteet ARBOX -työsaumaraudoite on suunniteltu käytettäväksi tässä kappaleessa kuvatuissa olosuhteissa. Mikäli esitettyjä käyttöolosuhteen vaatimuksia ei voida täyttää, olkaa hyvä ja ottakaa yhteyttä Peikon tekniseen asiakaspalveluun ratkaisun suunnittelua varten Kuormitus- ja ympäristöolosuhteet ARBOX -työsaumaraudoite on suunniteltu staattisille kuormille ja käytettäväksi kuivissa sisätiloissa. Kun työsaumaraudoitetta käytetään muissa olosuhteissa, pintakäsittelyn, betonipeitteen ja materiaalin täytyy täyttää kyseisen ympäristörasitusluokan ja suunnittelukäyttöiän asettamat vaatimukset ARBOX -työsaumaraudoitteen sijoittaminen ARBOX -työsaumaraudoitteen tarkka paikka esitetään piirustuksissa. Työsaumaraudoite on kiinnitettävä muottiin naulaamalla tai sitomalla se raudoituksiin sidelangoilla niin, ettei se pääse siirtymään pois paikaltaan valutyön aikana. ARBOX -työsaumaraudoite on asennettava paikalleen niin, että suunniteltu betonipeitteen vähimmäispaksuus toteutuu. ARBOX -työsaumaraudoitteen betonipeitteen vähimmäispaksuus c nom on 30 mm. VERSIO: FI 05/2019 7
8 1.3 Materiaalit ja mitat ARBOX -työsaumaraudoitteen ominaisuudet taataan teräsbetonirakenteissa, kun betonin lujuusluokka on vähintään C20/25. ARBOX -työsaumaraudoite on valmistettu betoniterästangoista ja sinkityistä teräslevyistä seuraavilla ominaisuuksilla: Betoniterästangot Materiaali B500B SFS 1300, EN Halkaisija 8, 10, 12 mm Kuva 2. Vakiomitat. h H l o ds h H l 1 d s l bd l 2 Taulukko 1. Betoniterästankojen mitat [mm]. Halkaisija d s [mm] Lenkin pituus h [mm] Jatkospituus l 0 [mm] Ankkurointipituus l bd [mm] Huomaa : Mallissa ARBOX C mitta l 1 määritetään asiakkaan vaatimuksen mukaan. Mitta l 2 lasketaan Taulukon 1 ankkurointipituuden l bd mukaan. Kotelo Materiaali Pituus Sinkitty ohutlevyteräs L = 1250 mm Peikko Groupin tuotantoyksiköt ovat ulkoisen laadunvalvonnan alaisia ja ne auditoidaan määräajoin eri riippumattomien tarkastuslaitosten toimesta tuotanto- ja tuotehyväksyntöjen mukaan. ARBOX -työsaumaraudoitteet on merkitty sertifiointimerkillä, Peikko Groupin tunnuksella, tuotteen tyyppitunnuksella ja valmistusajankohdalla (valmistusvuosi ja -viikko). 8 ARBOX -TYÖSAUMARAUDOITE
9 Kuva 3. ARBOX A mitat. h H l o d s d BR b B C Kuva 4. Kotelon mitat. s s L = 1250 mm B b Kuva 5. ARBOX K mitat. l o H h d s C B b d BR Seinän T-liitos Kuva 6. ARBOX C mitat. h H l 1 C B b d BR d s l bd l 2 Huomaa: Kotelon mitta L on vakio kaikissa malleissa, L = 1250 mm. Kuvissa esitetty taivutustelan vähimmäishalkaisija d BR on määritetty EN osan 8 ja Suomen kansallisen liitteen mukaisesti (d BR 4,5d S ). VERSIO: FI 05/2019 9
10 Taulukko 2. Mallien ARBOX A, ARBOX K ja ARBOX C mitat. Tyyppi Halkaisija d s [mm] Tankojen jako s [mm] Kotelon leveys B [mm] Lenkin leveys b [mm] Kotelon korkeus H [mm] Jatkospituus l o [mm] Lenkin pituus h [mm] Ankkurointipituus l bd [mm] Rakennepaksuus C [mm] ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX -TYÖSAUMARAUDOITE
11 ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X Huomaa: Kuva 7. Tilauksessa kirjain X korvataan valitun ARBOX -mallin mukaan (A, K tai C), esim. ARBOX K ARBOX J mitat. h H l o d s B C d BR 150 5d s Kuva 8. ARBOX L mitat. Päältä h H l o d s B C A A Leikkaus A-A h H l o d s 5d s d BR Kuva 9. ARBOX I mitat. l o H l o d s B C VERSIO: FI 05/
12 Kuvissa esitetty taivutustelan vähimmäishalkaisija d BR on määritetty EN osan 8 ja Suomen kansallisen liitteen mukaisesti (d BR 4,5d S ). Taulukko 3. Mallien ARBOX L, ARBOX J ja ARBOX I mitat. Tyyppi Halkaisija d s [mm] Tankojen jako s [mm] Kotelon leveys B [mm] Jatkospituus l 0 [mm] Lenkin pituus h [mm] Kotelon korkeus H [mm] Rakennepaksuus C [mm] ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X Huomaa: Tilauksessa kirjain X korvataan valitun ARBOX mallin mukaan (L, J tai I), esim. ARBOX J Tuotekoodien yleiset periaatteet ARBOX X ARBOX -malli (A, K, C, L, J tai I) Raudoitustangon halkaisija Raudoitustankojen jako Kotelon leveys Huomaa: ARBOX C -mallia tilatessasi lisää mitta l 1 tuotekoodin perään (esim. ARBOX C l 1 = 200). Jos on tarvetta erikoismittaisille ARBOX -työsaumaraudoitteille, ota yhteyttä Peikon tekniseen asiakaspalveluun. 2. Kestävyydet ARBOX -työsaumaraudoitteen leikkauskestävyyksien mitoitusarvot on laskettu seuraavien standardien mukaisesti: 1. Bulletin, DBV. Rebending of reinforcement steel and requirements for continuity strips according to Eurocode EN Betonirakenteiden suunnittelu - Osa 1-1: Yleiset säännöt ja rakennuksia koskevat säännöt. Sauman pituussuuntaiset leikkauskestävyydet on esitetty Taulukoissa 4-12 ja sauman poikkisuuntaiset leikkauskestävyydet on esitetty Taulukoissa Taivutuskestävyydet on esitetty Taulukossa 19. Kestävyydet on laskettu olettamalla teräskotelon saumapinta hyvin sileäksi. ARBOX -työsaumaraudoitteen tankojen jatkospituudet l 0 on määritetty standardin EN kappaleen Limityspituus ja sen Taulukon 8.3 mukaan niin, että kertoimen α 6 arvona on käytetty arvoa 1,5 ja betonin lujuusluokkana C20/25. Mikäli on käytettävä Suomen kansallisen liitteen mukaista jatkoskertoimen α 6 arvoa 2,0, betonin lujuusluokan on oltava suurempi kuin C20/25, jotta kertoimen edellyttämä jatkospituus täyttyy. 12 ARBOX -TYÖSAUMARAUDOITE
13 2.1 Sauman pituussuuntaiset leikkauskestävyydet Kuva 10. Voima vaikuttaa sauman pituussuunnassa. 20 mm < 50 mm C nom B 20 mm < 50 mm C nom ARBOX A ARBOX K ARBOX C V Rd,ǁ V Rd,ǁ V Rd,ǁ Taulukko 4. Sauman pituussuuntaiset leikkauskestävyydet: ARBOX A, ARBOX K ja ARBOX C (betoni C20/25). Leikkauskestävyys V Rd,ǁ C20/25 B [mm] Halkaisija/jako [mm/mm] /300 79,5 87,0 94,5 102,0 109,5 114,5 8/ ,7 116,2 123,7 131,2 138,7 143,7 8/ ,8 145,3 152,8 160,3 167,8 172,8 10/ ,3 119,8 127,3 134,8 142,3 147,3 10/ ,8 165,3 172,8 180,3 187,8 192,8 10/ ,4 210,9 218,4 225,9 233,4 238,4 12/ ,9 155,4 162,9 170,4 175,4 12/ ,5 215,0 222,5 230,0 235,0 12/ ,1 274,6 282,1 289,6 294,6 VERSIO: FI 05/
14 Taulukko 5. Sauman pituussuuntaiset leikkauskestävyydet: ARBOX A, ARBOX K ja ARBOX C (betoni C25/30). Leikkauskestävyys V Rd,ǁ C25/30 B [mm] Halkaisija/jako [mm/mm] /300 83,8 92,8 101,8 110,8 119,8 125,8 8/ ,9 121,9 130,9 139,9 148,9 154,9 8/ ,1 151,1 160,1 169,1 178,1 184,1 10/ ,6 125,6 134,6 143,6 152,6 158,6 10/ ,1 171,1 180,1 189,1 198,1 204,1 10/ ,6 216,6 225,6 234,6 243,6 249,6 12/ ,6 174,6 183,6 192,6 198,6 12/ ,2 240,2 249,2 258,2 264,2 12/ ,8 305,8 314,8 323,8 329,8 Taulukko 6. Sauman pituussuuntaiset leikkauskestävyydet: ARBOX A, ARBOX K ja ARBOX C (betoni C30/37). Leikkauskestävyys V Rd,ǁ C30/37 B [mm] Halkaisija/jako [mm/mm] /300 86,6 96,6 106,6 116,6 126,6 133,3 8/ ,8 125,8 135,8 145,8 155,8 162,4 8/ ,9 154,9 164,9 174,9 184,9 191,6 10/ ,4 129,4 139,4 149,4 159,4 166,1 10/ ,9 174,9 184,9 194,9 204,9 211,6 10/ ,5 220,5 230,5 240,5 250,5 257,1 12/ ,5 179,5 189,5 199,5 206,1 12/ ,0 245,0 255,0 265,0 271,7 12/ ,6 310,6 320,6 330,6 337,3 14 ARBOX -TYÖSAUMARAUDOITE
15 ARBOX L ARBOX J V Rd,ǁ V Rd,ǁ Taulukko 7. Sauman pituussuuntaiset leikkauskestävyydet: ARBOX L ja ARBOX J (betoni C20/25). Leikkauskestävyys V Rd,ǁ C20/25 B [mm] Halkaisija/jako [mm/mm] /300 62, /200 88, / , /300-79,4-10/ ,7-10/ ,9-12/ ,6 12/ ,5 12/ ,4 Taulukko 8. Sauman pituussuuntaiset leikkauskestävyydet: ARBOX L ja ARBOX J (betoni C25/30). Leikkauskestävyys V Rd,ǁ C25/30 B [mm] Halkaisija/jako [mm/mm] /300 71, / , / , /300-95,3-10/ ,0-10/ ,6-12/ ,3 12/ ,2 12/ ,1 VERSIO: FI 05/
16 Taulukko 9. Sauman pituussuuntaiset leikkauskestävyydet: ARBOX L ja ARBOX J (betoni C30/37). Leikkauskestävyys V Rd,ǁ C25/30 B [mm] Halkaisija/jako [mm/mm] /300 73, / , / , / ,9-10/ ,9-10/ ,8-12/ ,1 12/ ,7 12/ ,2 ARBOX I V Rd,ǁ Taulukko 10. Sauman pituussuuntaiset leikkauskestävyydet: ARBOX I (betoni C20/25). Leikkauskestävyys V Rd,ǁ C20/25 B [mm] Halkaisija/jako [mm/mm] /300 69, /200 98, / , / ,1-10/ ,6-10/ ,1-12/ ,9 12/ ,5 12/ ,1 16 ARBOX -TYÖSAUMARAUDOITE
17 Taulukko 11. Sauman pituussuuntaiset leikkauskestävyydet: ARBOX I (betoni C25/30). Leikkauskestävyys V Rd,ǁ C25/30 B [mm] Halkaisija/jako [mm/mm] /300 71, / , / , / ,1-10/ ,6-10/ ,1-12/ ,6 12/ ,2 12/ ,8 Taulukko 12. Sauman pituussuuntaiset leikkauskestävyydet: ARBOX I (betoni C30/37). Leikkauskestävyys V Rd,ǁ C30/37 B [mm] Halkaisija/jako [mm/mm] /300 73, / , / , / ,1-10/ ,6-10/ ,1-12/ ,1 12/ ,7 12/ ,3 VERSIO: FI 05/
18 2.2 Sauman poikkisuuntaiset leikkauskestävyydet Kuva 11. Voima vaikuttaa sauman poikkisuunnassa. C nom d C nom ARBOX A ARBOX K ARBOX C V Rd, V Rd, V Rd, Taulukko 13. Sauman poikkisuuntaiset leikkauskestävyydet: ARBOX A, ARBOX K ja ARBOX C (betoni C20/25). Leikkauskestävyys V Rd, C20/25 d [mm] Halkaisija/jako [mm/mm] /300 33,5 40,6 47,1 53,1 58,2 60,5 8/200 38,3 46,4 53,9 60,8 66,6 69,2 8/150 42,2 51,1 59,3 67,0 73,3 76,2 10/300 38,8 47,1 54,6 61,7 67,5 70,2 10/200 44,5 53,9 62,5 70,6 77,2 78,7 10/150 48,9 59,3 68,8 77,4 81,1 82,8 12/300-53,1 61,7 69,6 76,2 78,2 12/200-60,8 70,6 78,4 82,2 83,9 12/150-67,0 77,4 82,4 86,6 88,5 18 ARBOX -TYÖSAUMARAUDOITE
19 Taulukko 14. Sauman poikkisuuntaiset leikkauskestävyydet: ARBOX A. ARBOX K ja ARBOX C (betoni C25/30). Leikkauskestävyys V Rd, C25/30 d [mm] Halkaisija/jako [mm/mm] /300 36,1 43,7 50,7 57,2 62,7 65,1 8/200 41,3 50,0 58,0 65,5 71,7 74,6 8/150 45,4 55,0 63,9 72,1 79,0 82,1 10/300 41,8 50,7 58,8 66,4 72,7 75,6 10/200 47,9 58,0 67,3 76,0 83,3 86,5 10/150 52,7 63,9 74,1 83,7 91,6 93,9 12/300-57,2 66,4 75,0 82,1 85,4 12/200-65,5 76,0 85,9 93,3 95,1 12/150-72,1 83,7 93,5 98,0 100,0 Taulukko 15. Sauman poikkisuuntaiset leikkauskestävyydet: ARBOX A, ARBOX K ja ARBOX C (betoni C30/37). Leikkauskestävyys V Rd, C30/37 d [mm] Halkaisija/jako [mm/mm] /300 38,3 46,4 53,9 60,8 66,6 69,2 8/200 43,9 53,1 61,7 69,6 76,2 79,2 8/150 48,3 58,5 67,9 76,6 83,9 87,2 10/300 44,5 53,9 62,5 70,6 77,3 80,3 10/200 50,9 61,7 71,6 80,8 88,5 91,9 10/150 56,0 67,9 78,8 88,9 97,4 101,2 12/300-60,8 70,6 79,7 87,3 90,7 12/200-69,6 80,8 91,3 99,9 103,3 12/150-76,6 88,9 100,4 106,4 108,6 VERSIO: FI 05/
20 ARBOX J ARBOX L ARBOX I V Rd, V Rd, V Rd, Taulukko 16. Sauman poikkisuuntaiset leikkauskestävyydet: ARBOX L, ARBOX J ja ARBOX I (betoni C20/25). Leikkauskestävyys V Rd, C20/25 d [mm] Halkaisija/jako [mm/mm] 46,5 55,0 63,5 8/300 21, /200 24, /150 27, /300-28,0-10/200-32,0-10/150-35,2-12/ ,8 12/ ,8 12/ ,8 Taulukko 17. Sauman poikkisuuntaiset leikkauskestävyydet: ARBOX L, ARBOX J ja ARBOX I (betoni C25/30). Leikkauskestävyys V Rd, C25/30 d [mm] Halkaisija/jako [mm/mm] 46,5 55,0 63,5 8/300 23, /200 26, /150 29, /300-30,1-10/200-34,5-10/150-38,0-12/ ,5 12/ ,9 12/ ,2 20 ARBOX -TYÖSAUMARAUDOITE
21 Taulukko 18. Sauman poikkisuuntaiset leikkauskestävyydet: ARBOX L, ARBOX J ja ARBOX I (betoni C30/37). Leikkauskestävyys V Rd, C30/37 d [mm] Halkaisija/jako [mm/mm] 46,5 55,0 63,5 8/300 24, /200 28, /150 31, /300-32,0-10/200-36,7-10/150-40,3-12/ ,8 12/ ,6 12/ ,1 2.3 Sauman taivutuskestävyys Kuva 12. Taivutusmomentti vaikuttaa liitoksessa. d Taulukko 19. Taivutuskestävyys liitoksessa betonin puristuslujuuden ollessa vähintään C20/25. Taivutuskestävyys M Rd [knm/m] 20/25 d [mm] Halkaisija/jako [mm/mm] /300 5,1 6,9 8,6 10,4 12,1 13,3 8/200 7,6 10,2 12,8 15,4 18,1 19,8 8/150 10,0 13,5 17,0 20,5 24,0 26,3 10/300 7,9 10,6 13,3 16,1 18,8 20,6 10/200 11,6 15,7 19,8 23,9 28,0 30,7 10/150 15,1 20,6 26,1 31,5 37,0 40,6 12/300-15,1 19,0 23,0 26,9 29,5 12/200-22,2 28,1 34,0 39,9 43,8 12/150-28,9 36,8 44,6 52,5 57,7 VERSIO: FI 05/
22 VALINTA ARBOX -työsaumaraudoitteen valinta Seuraavat tekijät on otettava huomioon, kun valitaan käyttötarkoitukseen soveltuva ARBOX -työsaumaraudoitteen tyyppi: Kuormien vaikutussuunnat sauman pituussuuntaan / poikkisuuntaan Betoniseinän ja/tai -laatan mitat Raudoituksen jako Kotelon mitat Betonin lujuusluokka. Esimerkki Yllä olevat näkökohdat sekä liitoksen ominaisuudet ja mitat huomioon ottaen todetaan, että ARBOX A on sopivin kyseiseen kohteeseen. 20 mm < 50 mm C nom 20 mm < 50 mm C nom V Ed b B C Lähtötiedot suunnittelua varten: Voiman mitoitusarvo, vaikutus sauman pituussuunnassa V Ed = 126,3 kn/m Seinän paksuus C = 200 mm Raudoituksen jako s = 200 mm Betonin lujuusluokka C25/30 Betonipeitteen vähimmäispaksuus c nom = 30 mm Valintaprosessi: Lenkin leveys b C 2c nom = 140 mm b= 120 mm < 140 mm B= 145 mm 22 ARBOX -TYÖSAUMARAUDOITE
23 VALINTA Tyyppi Halkaisija d s [mm] Tankojen jako s [mm] Kotelon leveys B [mm] Lenkin leveys b [mm] Kotelon korkeus H [mm] Jatkospituus l o [mm] Lenkin pituus h [mm] Ankkurointipituus l bd [mm] Rakennepaksuus C [mm] ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X ARBOX X Leikkauskestävyys V Rd,ǁ 25/30 B [mm] Halkaisija/jako [mm/mm] /300 83,8 92,8 101,8 110,8 119,8 125,8 8/ ,9 121,9 130,9 15,4 18,1 19,8 8/ ,1 151,1 160,1 169,1 178,1 184,1 10/ ,6 125,6 134,6 143,6 152,6 158,6 10/ ,1 171,1 180,1 189,1 198,1 204,1 10/ ,6 216,6 225,6 234,6 243,6 249,6 12/ ,6 165,6 174,6 183,6 192,6 198,6 12/ ,2 231,2 240,2 249,2 258,2 264,2 12/ ,8 296,8 305,8 314,8 323,8 329,8 Leikkauskestävyys: V Rd,ǁ = 130,9 kn/m V Ed V Rd,ǁ Vaatimusehto: 126,3 kn/m < 130,9 kn/m Valitaan tuote: ARBOX A ARBOX -malli Tangon halkaisija Tankojen jako Kotelon leveys Huomaa: ARBOX C -mallia tilatessasi lisää mitta l 1 tuotekoodin perään (esim. ARBOX C l 1 = 200). Jos on tarvetta erikoismittaisille ARBOX -työsaumaraudoitteille, ota yhteyttä Peikon tekniseen tukeen. VERSIO: FI 05/

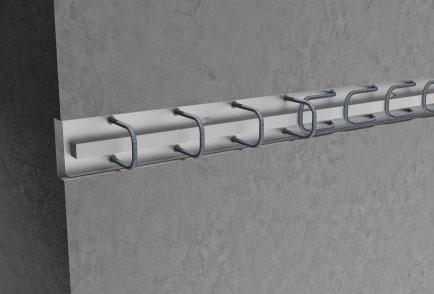

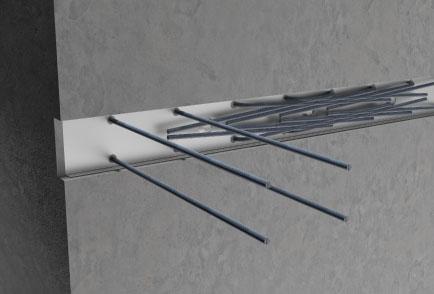

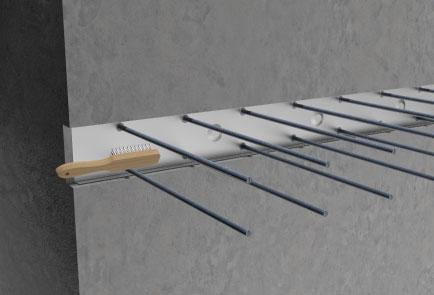

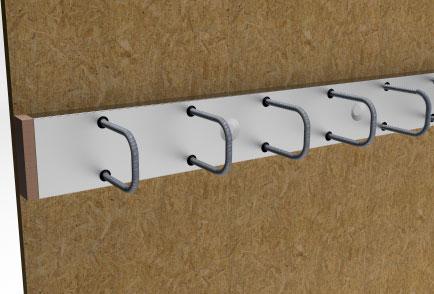

24 ASENTAMINEN ARBOX -työsaumaraudoitteen asennus Ennen betonivalua: ARBOX -työsaumaraudoite kiinnitetään suunnitelmien mukaiselle paikalle naulaamalla se puumuottiin tai sitomalla se raudoitukseen. Betonin kovettumisen jälkeen: Kun valumuotti on poistettu, ARBOX - työsaumaraudoitteen kotelon suojakansi tulee näkyviin. Poista ARBOX -työsaumaraudoitteen suojakansi leikkaamalla kiinnitysteipit poikki. Tämän jälkeen käännä kotelo auki esimerkiksi vasaran sorkkapuolta apuna käyttäen, jolloin esitaivutetut tangot saadaan näkyviin. Tankojen päät taivutetaan suoraksi tähän tarkoitukseen soveltuvalla työkalulla (esim. taivutusputkella, jonka halkaisija ei ole suurempi kuin 2x tangon nimellishalkaisija). Tangot saa suoristaa taivuttamalla ne vain yhden kerran. Polystyreenipala on poistettava raudoituslenkkien suoristamisen jälkeen (ARBOX K ja C). Poista betonipurseet ja sementtiliima kotelosta. Kun tangot on suoristettu ja ne on tasattu samaan linjaan, ne ovat valmiina yhdistettäväksi pääraudoituksen kanssa limijatkoksella. Jatkospituus on l ARBOX -TYÖSAUMARAUDOITE
25 MUISTIINPANOT VERSIO: FI 05/
26 MUISTIINPANOT 26 ARBOX -TYÖSAUMARAUDOITE
27 Teknisen käyttöohjeen revisiot Versio: FI 05/2019. Revision: 002 Lisätty tuotteen eri vaihtoehdot ominaisuuksineen. Käyttöohjeen ulkoasu päivitetty. Versio: FI 06/2018. Revision: 001* Kannen layout uudistettu vuodelle VERSIO: FI 05/
28 Voimavarat SUUNNITTELUTYÖKALUT Suunnittelutyökalujemme käyttö tekee päivittäisestä työstäsi nopeampaa, helpompaa ja tehokkaampaa. Peikon suunnittelutyökalut sisältävät ohjelmiston, 3D-komponentit mallinnusohjelmiin, asennusohjeet, tekniset manuaalit sekä Peikon tuotteiden tuotehyväksynnät. peikko.fi/suunnittelutyokalut TEKNINEN TUKI Teknisen tuen tiimimme ovat maailmanlaajuisesti palveluksessasi kaikissa suunnittelua, asennusta jne. koskevissa kysymyksissä. peikko.fi/ota-yhteytta HYVÄKSYNNÄT Hyväksynnät, sertifikaatit ja CE-merkintään liittyvät asiakirjat (DoP, DoC) löydät verkkosivuiltamme kunkin tuotteen tuotesivulta. peikko.fi/tuotteet YMPÄRISTÖSELOSTEET JA LAATUJÄRJESTELMÄT Ympäristöselosteet ja laatujärjestelmien sertifikaatit löydät verkkosivuiltamme laatuosiosta. peikko.fi/qehs
