2 HPM JA PPM PULTIT HPM ja PPM pulttien etuja Pulttiliitos, ei työmaahitsauksia HPM L -pultit ETA-hyväksytty CE-merkinnän käyttöoikeus Tuotteen vapaa käyttö ilman kaupallisia rajoitteita ja esteitä Vakioidut tuotteet Esilasketut suunnitteluparametrit käytettävissä Lyhyt toimitusaika Peikkoetuja luotettava: läpäissyt vaativan testiohjelman kilpailukykyinen hinta ja toimitusaika taloudellinen ja yksinkertainen käyttää niin suunnittelussa, elementtien valmistuksessa kuin elementtien asennuksessa

3 SISÄLLYSLUETTELO Versio FI 5/2012 (Päivitetty 7/2012) 1. TOIMINTATAPA MITAT JA MATERIAALIT VALMISTUS Valmistustapa Valmistustoleranssit Valmistusmerkinnät Laadunvalvonta 6 4. KAPASITEETIT KÄYTTÖ Käytön rajoitukset Suunnitteluohjeita Käyttöperiaate Mitoitusperiaatteet Kiinnitysalustalle asetettavat vaatimukset Pitkien pulttien minimi reuna- ja keskiöetäisyydet ja kiinnitysalustan raudoitus Lyhyiden pulttien minimi reuna- ja keskiöetäisyydet ja kiinnitysalustan raudoitus Kapasiteettiarvojen korjauskertoimet Liittyminen perustuksiin ja pilarijatkos ASENTAMINEN Laitteet ja tarvikkeet Pulttien asennus ja asennustoleranssit Tartuntojen taivutus Pulttien hitsaus Pilareiden asennus ASENNUKSEN VALVONTA Pulttien asennuksen valvontaohje Pilariasennuksen valvontaohje

4 HPM JA PPM PULTIT 1. TOIMINTATAPA Peikko HPM- ja PPM-pulteilla siirretään veto, puristus- ja leikkausvoimat teräsbetoniseen alusrakenteeseen. Kuva 1. Pulttien käyttöesimerkki betonipilarin liitoksesta anturaan HPM- ja PPM-pultteja on kahta mallia: pitkät pultit (HPM P ja PPM P) jatkoksiin lyhyet pultit (HPM L ja PPM L) ankkurointeihin Pitkissä malleissa veto- ja puristusvoimat siirretään pultin harjatangon tartunnan kautta. Lyhyissä malleissa veto- ja puristusvoimat siirretään betoniin tai alusrakenteeseen sekä pultin harjatangon että tyssätyn ankkurointipään kautta. Leikkausvoimat kautta. siirretään betoniin puristuksen Pulttien käyttöalueita: betonielementtipilareiden liitoksissa pilarikenkien kanssa teräspilareiden liitoksissa betonielementtiseinien liitoksissa PSK seinäkenkien kanssa. Huom! Seinäkenkien kanssa käytettävä AL-aluslevyjä betonielementtipalkkien liitoksissa palkkikenkien kanssa kone- ja laitekiinnityksissä 2. MITAT JA MATERIAALIT Osien valmistuksessa käytettävät materiaalit ja standardit: Harjatangot A500HW B500B BSt 500 S Kierretangot Imacro M Aluslevyt S355J2 + N Mutterit, HPM lujuusluokka 8 mitat Mutterit, PPM lujuusluokka 10 mitat SFS 1215 SFS-EN :2005 DIN 488 fyk 700 MPa SFS-EN / DIN 7349 EN EN-ISO 4032 EN EN-ISO 4032 HPM- ja PPM-pultteja on saatavissa kokonaan kuumasinkittyinä. Tilauskoodiesimerkki: HPM 24 L HDG HPM- ja PPM-pultteja on saatavissa myös pelkällä kierreosan sinkityksellä. Tilauskoodiesimerkki: HPM 24 L-ECO 4

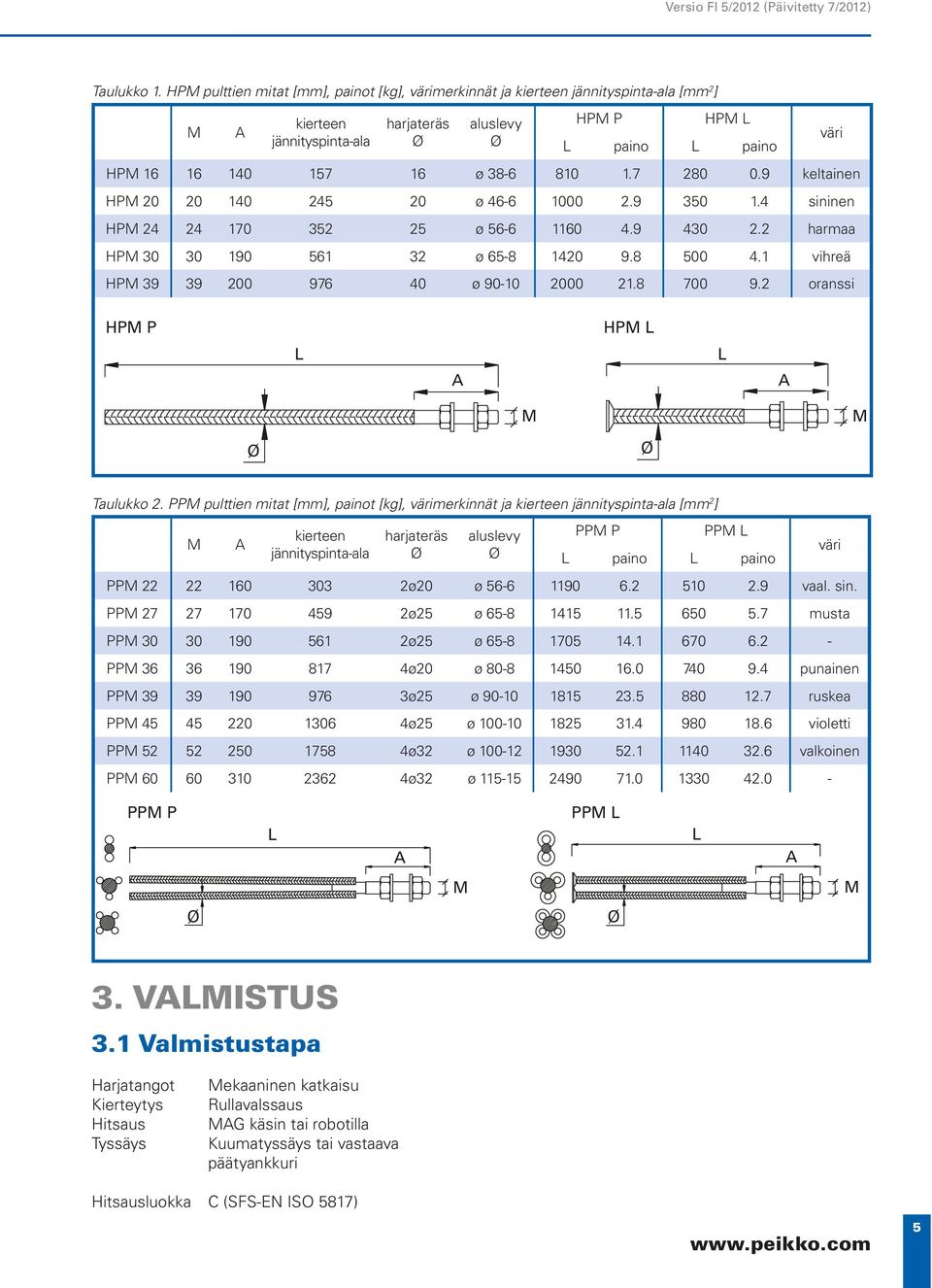

5 Versio FI 5/2012 (Päivitetty 7/2012) Taulukko 1. HPM pulttien mitat [mm], painot [kg], värimerkinnät ja kierteen jännityspinta-ala [mm 2 ] M A kierteen jännityspinta-ala harjateräs Ø aluslevy Ø HPM P HPM L L paino L paino HPM ø keltainen HPM ø sininen HPM ø harmaa HPM ø vihreä HPM ø oranssi väri HPM P HPM L L A L A M M Ø Ø Taulukko 2. PPM pulttien mitat [mm], painot [kg], värimerkinnät ja kierteen jännityspinta-ala [mm 2 ] M A kierteen jännityspinta-ala harjateräs Ø aluslevy Ø PPM P PPM L L paino L paino PPM ø20 ø vaal. sin. PPM ø25 ø musta PPM ø25 ø PPM ø20 ø punainen PPM ø25 ø ruskea PPM ø25 ø violetti PPM ø32 ø valkoinen PPM ø32 ø väri PPM P L A PPM L L A M M Ø Ø 3. VALMISTUS 3.1 Valmistustapa Harjatangot Kierteytys Hitsaus Tyssäys Mekaaninen katkaisu Rullavalssaus MAG käsin tai robotilla Kuumatyssäys tai vastaava päätyankkuri Hitsausluokka C (SFS-EN ISO 5817) 5

6 HPM JA PPM PULTIT 3.2 Valmistustoleranssit Kokonaispituus ±10 mm Kierrepituus +5, -0 mm Taulukko 3. Pulttien laskenta-arvot veto- (N Rd ) ja leikkauskapasiteeteille (V Rd ) [kn]; betoni K30-2* N d N Rd 3.3 Valmistusmerkinnät Pulttiin merkitään Inspectan sertifiointimerkki ja Peikko Groupin tunnus. Tyssätyissä ankkurointipäissä on Peikko Groupin tunnus PG tai Peikko -logo, lisäksi HPM L -pulteissa on CE-merkki. V d V Rd t levy t valu 3.4 Laadunvalvonta Laadunvalvonnassa noudatetaan Suomen rakentamismääräyskokoelman RakMK:n vaatimuksia. Peikko Finland Oy on Inspectan laadunvalvonnassa. HPM- ja PPM-pulteilla on Suomen Betoniyhdistyksen varmentama käyttöseloste. HPM L -pulteilla on myös ETA-hyväksyntä ja CE-merkin käyttöoikeus. 4. KAPASITEETIT Pulttien vetokapasiteetit on laskettu rajatilamenettelyn ja Suomen rakentamismääräyskokoelman Rak- MK B4 sekä RakMK B7 mukaisesti. Pulttien leikkauskapasiteettien laskennasssa on käytetty eurooppalaisen suunnitteluohjeen ETAG 001, Annex C: 2010 sekä teknisen eritelmän CEN/ TS laskentamenetelmiä ja -kaavoja. Leikkauskapasiteetteihin vaikuttaa alusvalun korkeus sekä liittyvän pilarikengän tai teräspilarin pohjalevyn paksuus. Laskentakuormat määritettään Suomen rakentamismääräyskokoelman RakMK B1 mukaisesti. Sauman paksuus Levyn paksuus N Rd V Rd t valu t levy Pultti [kn] [mm] HPM 16 65,4 3, HPM ,1 6, HPM ,1 10, HPM ,8 19, HPM ,7 36, PPM ,8 15, PPM ,8 25, PPM ,3 33, PPM ,6 52, PPM ,3 64, PPM ,8 88, PPM ,5 124, PPM ,4 168, Kun veto- ja leikkausvoima rasittavat pulttia yhtä aikaa, pitää voimien yhteisvaikutus tarkistaa kaavalla: N d N Rd V d V Rd on vetovoiman laskenta-arvo on vetovoiman laskentakapasiteetti on leikkausvoiman laskenta-arvo on leikkausvoiman laskentakapasiteetti 6 Betoniin valetun pultin normaalivoimakapasiteetti on vedossa ja puristuksessa sama. Pulttien ja pulttiryhmien asennusaikainen kapasiteetti on tarkistettava. Asennuksen aikana tulee ottaa huomioon pultin nurjahdus ja taivutus. Asennusaikainen tilanne voidaan tarkistaa esim. Betonirakenteiden suunnittelu ja mitoitus By 210, kohdan mukaan tai Peikko Designer -mitoitusohjelmalla, joka on ladattavissa Peikon Internet-sivuilta

7 Versio FI 5/2012 (Päivitetty 7/2012) 5. KÄYTTÖ 5.1 Käytön rajoitukset Pulttien laskentakapasiteetit on laskettu staattisille kuormille. Dynaamisille ja väsyttäville kuormille on tapauskohtaisesti käytettävä suurempia kuorman osavarmuuskertoimia. 5.2 Suunnitteluohjeita Käyttöperiaate HPM P -pultteja käytetään elementtipilareiden jatkospultteina sekä myös peruspultteina. HPM L -pultteja käytetään ankkurointipultteina anturalaatoissa. Lisäksi ne soveltuvat pulttiliitoksiin betonipalkkien päältä tai pilarien kyljestä. PPM P -pultteja käytetään peruspilarissa peruspultteina. Peruspilarin pääraudoitus jatketaan peruspultin tartuntojen kanssa limijatkoksella. PPM L -pultteja käytetään peruspultteina anturalaatoissa. Kuva 2. Pulttien käyttö PPM P -korkeat peruspilarit HPM P -pilarijatkokset Mitoitusperiaatteet Lyhyillä pulttimalleilla veto- ja puristusvoimat pyrkivät muodostamaan murtotilanteessa teräsbetonirakenteeseen murtokartion. Riittävän murtokapasiteetin varmistamiseksi on käyttöohjeen kohdassa ja ilmoitettu minimivaatimukset pulttien keskiö- ja reunaetäisyyksille, betonipeitepaksuudelle ja raudoituksille. Pitkien pulttien (HPM P ja PPM P) normaalivoimat siirretään harjatankojen limijatkosten kautta rakenteen pääraudoitukselle. Taulukko 4. Pitkien pulttien jatkoskertoimet RakMk B4:n mukaan pulttityyppi kj HPM P 1.5 PPM P 2.0 Kapasiteettiarvot on laskettu käyttäen teräsbetonia K30-2 tartuntatilassa I. Yksittäisen pultin leikkauskapasiteetti on määritetty eurooppalaisen suunnitteluohjeen ETAG 001, Annex C:n kaavan 5.5 mukaan. Sekä pitkille että lyhyille pulttimalleille on leikkauskapasiteettiarvolle reunaetäisyysvaatimus. Pulttien korkeusasema valun pinnasta tulee olla korkeintaan kohdan 6.2 mukainen Kiinnitysalustalle asetettavat vaatimukset PPM- ja HPM-pultit on mitoitettu teräsbetonille K30-2. Alemmissa lujuusluokissa rajoitetaan kapasiteetteja kohdan mukaan. Rakenneluokassa 1 voidaan kapasiteettiarvoja lisätä kohdan mukaan. PPM L -anturalaatat HPM L -matalat peruspilarit -anturalaatat Pitkien pulttien minimi reuna- ja keskiöetäisyydet ja kiinnitysalustan raudoitus HPM P ja PPM P -pulttien suojabetonin paksuutta määritettäessä on noudatettava Betoninormien 2004 by50 ohjeita vaadittavan palonkestävyyden, ympäristön rasitusluokan sekä suunnittelukäyttöiän mukaan. Pulttien keskiöetäisyyksiä määritettäessä sovelletaan Betoninormien 2004 by50 sekä RakMK B4 kohdan ohjeita. 7

8 HPM JA PPM PULTIT Kiinnitysalustan raudoitus HPM P ja PPM P -pultteja käytettäessä peruspilari raudoitetaan vähintään pulttien betoniterästankoja vastaavalla raudoitusmäärällä taulukon 5 mukaan. Hakaraudoitus valitaan RakMK B4:n kohdan Pilari ohjeiden mukaan. Raudoitustöiden osalta tulee noudattaa Betoninormien 2004 by50 sekä RakMK B4 kohdan ohjeita Taulukko 7. Lyhyiden pulttien reunaetäisyys anturalaatassa ja pulttien minimikeskiöetäisyydet [mm] kun liitoksessa on 4 pulttia. 10 * M Md Nd c / c Taulukko 5. Peruspilarin raudoitus PPM P -pulteilla. pultin harjatangot PPM P PPM 22P 2ø20 PPM 27P PPM 30P PPM 36P PPM 39P PPM 45P PPM 52P PPM 60P 2ø25 2ø25 4ø20 3ø25 4ø25 4ø32 4ø32 c/c HPM 16L 80 HPM 20L 110 HPM 24L 120 HPM 30L 180 HPM 39L 280 PPM 22L 100 Taulukko 6. Pulttipituuksien määrittelyperusteet HPM P HPM P PPM P betoni K30-2 K40-1 K30-2 tartuntatila I II I jatkoskerroin Leikkausvoimat Siirrettäessä leikkausvoimia tulee reunaetäisyyden olla 10 x M, muussa tapauksessa tulee reuna raudoittaa leikkausvoimien mukaisesti tai pienentää kapasiteetteja kohdan mukaan Lyhyiden pulttien minimi reuna- ja keskiöetäisyydet ja kiinnitysalustan raudoitus Lyhyiden HPM L ja PPM L -pulttien minimireunaetäisyys anturalaatan reunasta on 10 x M. PPM 27L 100 PPM 30L 200 PPM 36L 280 PPM 39L 280 PPM 45L 280 PPM 52L 280 PPM 60L 280 Jos liitoksessa on vedettyjä pultteja enemmän kuin 2 kpl, pitää pulttien keskiöetäisyydet tarkistaa erikoistapauksena. 8

9 Versio FI 5/2012 (Päivitetty 7/2012) Yksittäinen vedetty pultti kestää laatassa läpileikkautumatta ilman erillistä raudoitusta. Vedetty pulttipari edellyttää betonirakenteen raudoittamista vähintään betoninormien mukaisella laatan minimiraudoituksella molempiin suuntiin. Raudoitus jaetaan tasaisesti lävistyskartion alueelle. Taulukko 8. Anturalaatan raudoitus. Kuva 3. Vaihtoehtoisia raudoituksia lävistysraudoitukselle PPM L HPM L lb Nd lb Nd Md PPM L HPM L Nd As Pienet reunaetäisyydet HPM L ja PPM L-pulteilla As [mm 2 /m] verkko HPM 16L 167 Ø8 #200 HPM 20L 225 Ø8 #200 HPM 24L 288 Ø8 #150 HPM 30L 336 Ø8 #150 HPM 39L 500 Ø10 #150 PPM 22L 355 Ø8 #150 PPM 27L 470 Ø10 #150 Sekä HPM L- että PPM L-pultit voidaan sijoittaa tarvittaessa myös lähemmäksi rakenteen reunaa kuin taulukko 7 edellyttää, jos betonirakenne raudoitetaan pulttivoimien mukaisesti. Tällöin HPM L -pultilla voidaan käyttää betonin paikallisen puristusmurron perusteella laskettua minimireunaetäisyyttä 3,1xM ja PPM L-pulteilla vastaavasti minimireunaetäisyyttä 3,5xM. Suosittelemme PPM L-pulteilla kuitenkin käytettäväksi taulukon 10 mukaisia minimireunaetäisyyden C min -arvoja. Pienten reunaetäisyyksien käyttö tulee kyseeseen lähinnä palkeissa ja pilareissa sekä muiden voimakkaasti raudoitettujen betonirakenteiden reunoilla. PPM 30L 490 Ø10 #150 PPM 36L 539 Ø10 #150 PPM 39L 663 Ø12 #150 PPM 45L 745 Ø12 #150 PPM 52L 869 Ø12 #100 PPM 60L 1019 Ø12 #100 Tarvittaessa voidaan käyttää pienempiä reunaetäisyyksiä kuin taulukossa 7 on ilmoitettu, jos murtokartio ankkuroidaan pulttivoimalle esimerkiksi seuraavilla periaatteilla. 9

10 HPM JA PPM PULTIT Taulukko 9. HPM L -pultin minimireunaetäisyys betonin paikallisen puristusmurron mukaan. Rakenteen raudoituksella estetään kartiomurto. 3,1xM c / c PPM L-pultti C min c/c C min haat POS. Haat vedolle Ash [mm 2 ] haat HPM 16L 52 1ø8 HPM 20L 82 2ø8 POS. HPM 24L 118 3ø8 HPM 30L 187 4ø8 1 haka päiden alapuolelle HPM 39L 325 5ø10 Taulukko 10. PPM L -pultin minimireunaetäisyys betonin paikallisen puristusmurron mukaan. Rakenteen raudoituksella estetään kartiomurto (kts. kuva yllä oikealla). Reunaetäisyys Halkaisuhaat Haat vedolle Pultti c min A s Haat A h Haat [mm] [mm 2 ] Pos. 1 [mm 2 ] Pos. 2 PPM 22L Ø Ø 8 PPM 27L Ø Ø 10 PPM 30L Ø Ø 10 PPM 36L Ø Ø 12 PPM 39L Ø Ø 12 PPM 45L Ø Ø 12 PPM 52L Ø Ø 12 PPM 60L Ø Ø 12 10

11 Versio FI 5/2012 (Päivitetty 7/2012) Puristetut pultit Lyhyiden peruspulttien puristusankkurointi edellyttää pultin ankkurikappaleen alla riittävää betonin kerrospaksuutta, taulukossa 11 h-mitta, jotta ankkurikappale ei aiheuta laatan alapuolista kartiomurtoa. Mikäli rakenteessa h-mitta on pienempi kuin h vaad (h < h vaad ), on betonirakenne raudoitettava. Taulukko 11. Pultin alapuolisen murtokartion raudoittaminen Nd Kapasiteettiarvojen korjauskertoimet Korjauskertoimet RakMK:n mukaan: Rakenneluokka 1 2 vetokapasiteetti leikkauskapasiteetti Betonin lujuusluokka K25-2 K30-2 korjauskerroin betonille lb As Raudoitus, jos h < h vaad h vaad [mm] As [mm 2 ] HPM 16L HPM 20L HPM 24L HPM 30L HPM 39L PPM 22L h Reunaetäisyydet leikkausvoimalle Leikkausvoimakapasiteetti edellyttää reunaetäisyyttä 10 x M. Ellei tämä vaatimus täyty, tulee raudoituksella varmistaa, ettei betonirakenteen reuna murru. Vaihtoehtoisesti kapasiteetteja voidaan pienentää reunaetäisyyksien suhteessa. korjauskerroin = 10 C M 2 C = etäisyys rakenneosan reunasta pultin keskelle M = kierrekoko Liittyminen perustuksiin ja pilarijatkos Kuva 4. Pilariliitos muuttuvalla poikkileikkauksella. PPM 27L PPM 30L PPM 36L H Ash Ash PPM 39L PPM 45L B PPM 52L PPM 60L Leikkausvoimat Siirrettäessä leikkausvoimia tulee reunaetäisyyden olla vähintään 10 x M. Jos reunaetäisyys on pienempi kuin 10 x M, tulee reuna raudoittaa leikkausvoimien mukaisesti tai pienentää kapasiteetteja kohdan mukaan. 11

12 HPM JA PPM PULTIT Taulukko 12. Peruspilarin laajennus ja halkaisuraudoitukset betoni (pilari) K40-1 K50-1 K60-1 K60-1 K80-1 Pultit kiinnitetään levyyn muttereiden avulla. Kierteiden rasvaaminen ennen valua helpottaa levyn poistamista. Asennuslevy kiinnitetään naulaamalla tai ruuveilla tukipuiden avulla muottiin ja sitomalla pulttiryhmä raudoitukseen. Levyssä oleva aukko helpottaa betonin valutyötä ja tiivistämistä. Valun jälkeen levy irrotetaan ja siirretään seuraavaan valukohteeseen. betoni (perustus) K30-2 K30-2 K30-2 K40-2 K40-2 Kuva 5. PPL-asennuslevyn käyttö PPL -asennuslevy pulteille vetopuolen pultit myötäävät Δ [mm] 0.13 x H 0.26 x H 0.38 x H 0.20 x H 0.38 x H Kohdistin poikkileikkaus puristettu Δ [mm] 0.24 x H 0.43 x H 0.61 x H 0.33 x H 0.61 x H Hahlo Taulukko 13. Muttereiden avainkoot [mm] halkaisuraudoitus (A500HW) kahdelle leikkeelle Ash > A [mm 2 ] A = B x H / 430 A = B x H / 240 A = B x H / 170 A = B x H / 278 A = B x H / 153 kierrekoko avainväli M16 24 M Pilarijatkoksessa alapuolisen pilarin betoniluokan on oltava vähintään sama kuin ylemmässä pilarissa. Juotosbetonin lujuuden on vastattava vähintään liitoksessa käytettävää korkeampaa betonilujuutta. Juotosbetonin on oltava kutistumatonta. 6. ASENTAMINEN 6.1 Laitteet ja tarvikkeet Pulttien asentaminen pulttiryhmiksi tehdään PPL -asennuslevyllä. Käyttämällä asennuslevyä varmistetaan pulttien oikea keskiöetäisyys c/c ja pulttien pystysuoruus. Pulttiryhmän paikalleen asentamista moduulilinjojen suhteen helpottaa asennuslevyn kohdistimet. Irtopultit helpottavat työmaalla pulttien käsittelyä ja varastointia. Asennuslevyn avulla voidaan vähentää painavien ns. pulttikorien käsittelyä. Asennuslevyä voi käyttää uudelleen, jos käytetään samoja pulttien keskiöetäisyyksiä ja kierrekokoa. M22 34 M24 36 M27 41 M30 46 M36 55 M39 60 M45 70 M52 80 M60 90

13 Versio FI 5/2012 (Päivitetty 7/2012) 6.2 Pulttien asennus ja asennustoleranssit Pultit asennetaan betonielementtipilareiden liitoksissa taulukon 14 mukaiseen korkeusasemaan betonivalun pinnasta. Korkeusaseman toleranssi on ±20 mm. Taulukko 14. Ankkuripulttien asennustoleranssit ja korkeusasemat [mm] betonivalun pinnasta betonielementtipilareiden liitoksissa 6.3 Tartuntojen taivutus HPM- ja PPM-pulttien tartunnat on valmistettu harjateräksestä A500HW / B500B / BSt 500 S. Niiden taivutuksissa noudatetaan RakMK B4 ohjeita. Taivutuksessa käytettävät taivutussäteet on annettu RakMK B4 taulukossa 4.1 sekä Betoninormeissa 2004 by50 taulukossa Kylmätaivutuksessa teräksen alin sallittu lämpötila on 5 C. Tätä alhaisemmissa lämpötiloissa on teräs esilämmitettävä n. +50 C lämpötilaan. Taivutustyö on tehtävä hitaasti ja tasaisesti, taivuttaminen ei ole sallittua hakkaamalla eikä iskemällä. Harjaterästä ei saa lämmittää punahehkuiseksi, koska se aiheuttaa huomattavan suuren lujuuden alenemisen (fyk = > 230 N/ mm 2 ). Jäähdytys on tehtävä ilmassa ja työkappaleet on suojattava tuulelta. 6.4 Pulttien hitsaus liittyvä kenkä alusvalu pultin korko valun pinnasta pultin asennustoleranssi T HPM 16 HPKM ± 3 HPM 20 HPKM ± 3 HPM 24 HPKM ± 3 HPM 30 HPKM ± 3 HPM 39 HPKM ± 3 PPM 22 PEC ± 3 PPM ± 3 PPM 30 PEC ± 3 HPM-pultteja voidaan hitsata kaikilla yleisesti käytetyillä sulahitsausmenetelmillä. Teräsbetonirakenteiden raudoituksiin tehtävissä rakenteellisissa liitoksissa on otettava huomioon RakMK B4 kohdissa ja sekä standardissa EN annetut ohjeet. Sekä rakenteellisten hitsausliitosten että asennushitsien tekemisessä on otettava huomioon seuraavat seikat: Alhaisissa lämpötiloissa (< 5 C) tai kosteissa olosuhteissa on hitsattava teräs esilämmitettävä vähintään +50 C lämpötilaan. Esilämmitys on haurasmurtumavaaran vuoksi sitä tarpeellisempi, mitä järeämpiä tankoja hitsataan. Hitsattava teräs on puhdistettava jäästä, lumesta, kosteudesta, ruosteesta, maalista, rasvasta ja muusta liasta. On käytettävä riittävää hitsaustehoa ja puikkohitsauksessa puikon halkaisijan on oltava riittävän suuri tankokokoon nähden. Hitsaajalla on oltava asianmukainen pätevyys. PPM 36 PEC ± 4 PPM 39 PEC ± 4 PPM 45 PEC ± 4 PPM 52 PEC ± 5 PPM ± 5 Muodostettaessa pulttiryhmä PPL-asennuslevyllä päästään pulttien keskinäiseen sijaintitoleranssiin ±3 mm. Pulttiryhmän keskiön sijaintitoleranssi betonielementtiasennuksessa tulee olla ±10 mm. PPM-pulttien pulttiosaan tehtävissä hitsauksissa on otettava huomioon materiaalin asettamat vaatimukset. Imacroa voidaan hitsata tavanomaisilla hitsausmenetelmillä ja lisäaineilla. Puikkohitsauksessa käytetään seostamattomia puikkoja esim. OK Vaativissa olosuhteissa suositellaan korotettua työlämpötilaa. Imacrolle on ominaista pieni tunkeuma. Tasainen tunkeuma saavutetaan kallistamalla puikkoa niin, että suurin lämpövaikutus kohdistuu Imacroon ja käyttämällä puikkosuosituksia suurempia virta-arvoja. 13

14 HPM JA PPM PULTIT 6.5 Pilareiden asennus Pilarin asennus tehdään joko oikeaan tasoon säädettyjen alapuolisten muttereiden ja aluslevyjen päälle tai käyttämällä lisäksi pilarin alla asennuspaloja. Pilarin pystysuoruus tarkastetaan ja mutterit kiristetään tiukalle esim. iskulenkkiavaimella. Pilarikenkä pulttiliitoksessa ei vaadita muttereiden erityisiä kiristysmomentin arvoja, mutta mutterit on kiristettävä tiukasti kiinni. Ohjeelliset kiristysmomentin arvot on esitetty taulukossa 15. Sauman ja mahdollisten mutterikolojen juotosvalut on tehtävä ennen yläpuolisten rakenteiden ja elementtien asennuksia. Pilariliitosta ei saa rasittaa eikä kuormittaa ennen kuin sauman ja mutterikolojen juotosvalut ovat saavuttaneet riittävän suunnitelmien mukaisen lujuuden. Taulukko 15. Ohjeeelliset muttereiden kiristysmomentin arvot. T min T max Pulttityyppi [Nm] [Nm] HPM HPM HPM HPM HPM PPM PPM PPM PPM PPM PPM PPM PPM Tarkistetaan, että asennuslevy on vaakasuorassa Valun jälkeen Tarkistetaan pulttiryhmän sijainti (betonielementtien pilariliitoksen toleranssit on esitetty kohdassa 6.2). Suuremmat poikkeamat ilmoitetaan rakennesuunnittelijalle. Suojataan kierre pilarin asennukseen asti (teippi, muoviputki, tms.) 7.2 Pilariasennuksen valvontaohje Kiinnitykset tulee suorittaa suunnittelijan laatiman asennussuunnitelman mukaan (RakMK B4; ). Erityisesti tulee tarkastaa: Asennusjärjestys Asennuksen aikainen tuenta Muttereiden kiristämisohjeet Alusvalua koskevat ohjeet ASENNUKSEN VALVONTA 7.1 Pulttien asennuksen valvontaohje Ennen valua Tarkistetaan, että oikeat pultit ja oikea asennuslevy on käytössä (c/c -mitta, kierrekoko). HPKM ja PEC pilarikenkiä käytettäessä on pilarin sivumitta yleensä 100 mm (M16 M36) tai 120 mm (M39 M52) pulttien c/c -mittaa suurempi. Tarkistetaan pulttiryhmän sijainti moduulilinjoihin nähden Tarkistetaan, että pulttien edellyttämä raudoitus on asennettu Tarkistetaan suunnittelijan antama pultin korkeusasema
