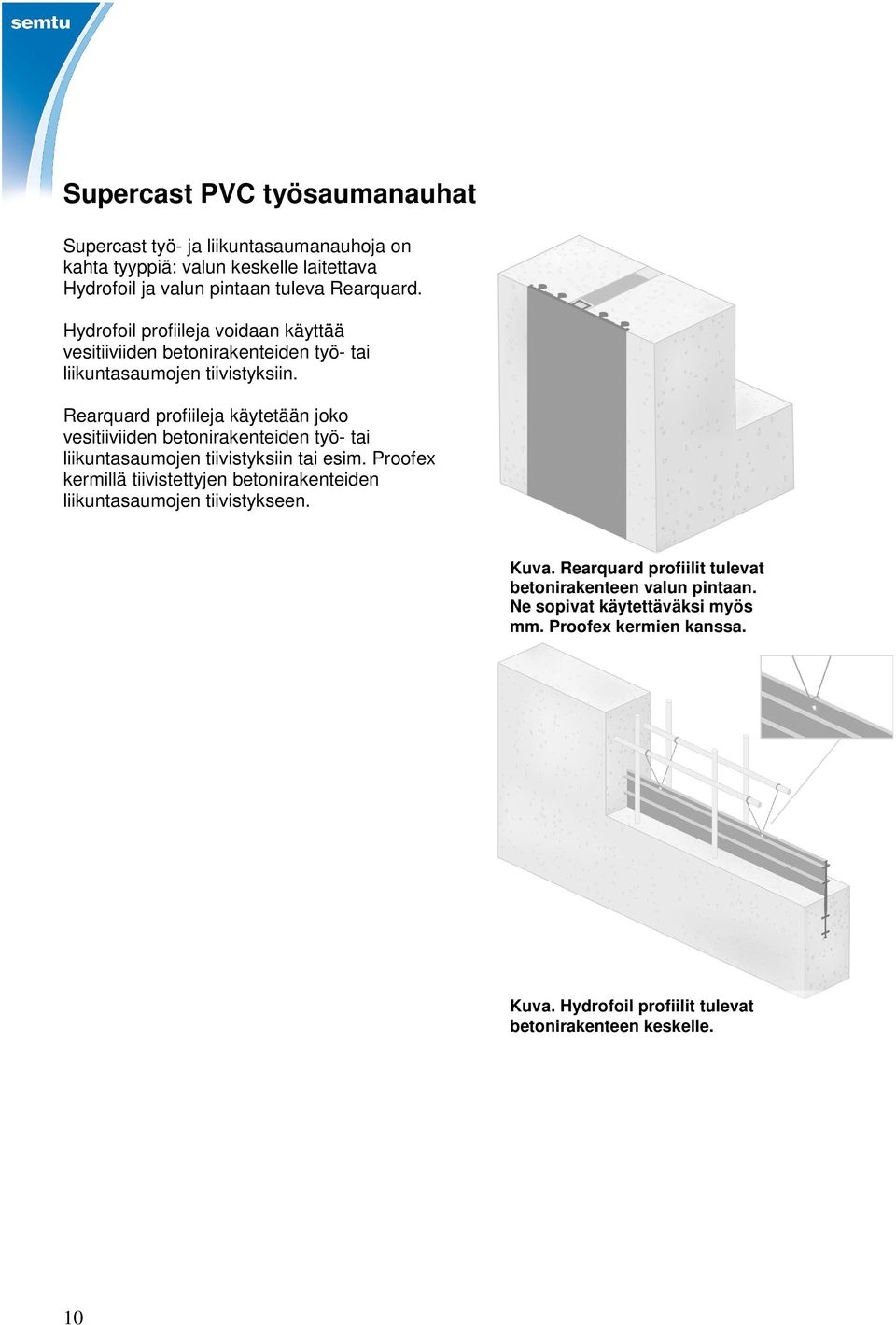

1 Supercast PVC työsaumanauhat Supercast työ- ja liikuntasaumanauhoja on kahta tyyppiä: valun keskelle laitettava Hydrofoil ja valun pintaan tuleva Rearquard. Hydrofoil profiileja voidaan käyttää vesitiiviiden betonirakenteiden työ- tai liikuntasaumojen tiivistyksiin. Rearquard profiileja käytetään joko vesitiiviiden betonirakenteiden työ- tai liikuntasaumojen tiivistyksiin tai esim. Proofex kermillä tiivistettyjen betonirakenteiden liikuntasaumojen tiivistykseen. Kuva. Rearquard profiilit tulevat betonirakenteen valun pintaan. Ne sopivat käytettäväksi myös mm. Proofex kermien kanssa. Kuva. Hydrofoil profiilit tulevat betonirakenteen keskelle. 10

Rearquard profiileja käytetään joko vesitiiviiden betonirakenteiden työ- tai liikuntasaumojen tiivistyksiin tai esim.

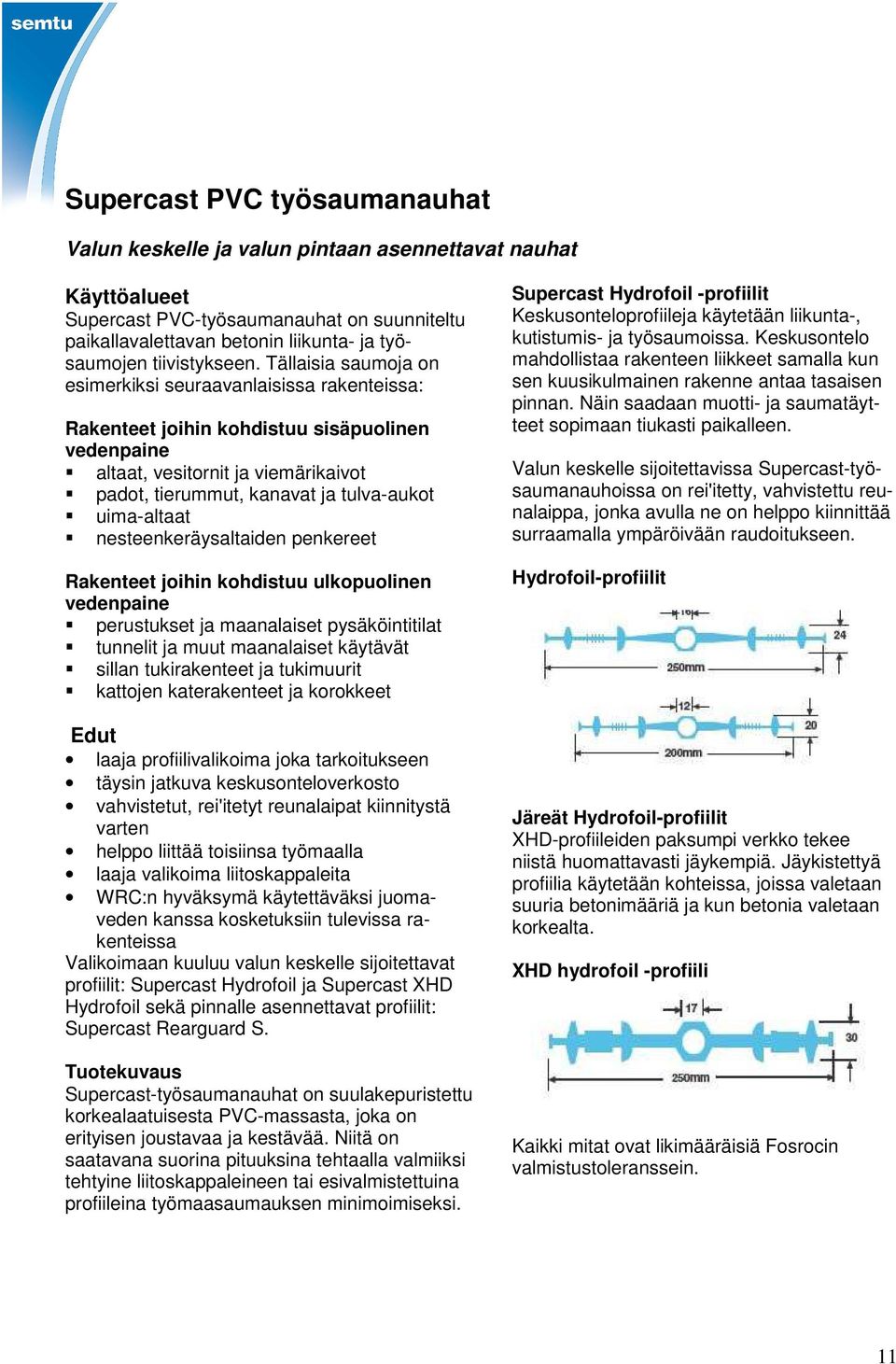

2 Supercast PVC työsaumanauhat Valun keskelle ja valun pintaan asennettavat nauhat Käyttöalueet Supercast PVC-työsaumanauhat on suunniteltu paikallavalettavan betonin liikunta- ja työsaumojen tiivistykseen. Tällaisia saumoja on esimerkiksi seuraavanlaisissa rakenteissa: Rakenteet joihin kohdistuu sisäpuolinen vedenpaine altaat, vesitornit ja viemärikaivot padot, tierummut, kanavat ja tulva-aukot uima-altaat nesteenkeräysaltaiden penkereet Rakenteet joihin kohdistuu ulkopuolinen vedenpaine perustukset ja maanalaiset pysäköintitilat tunnelit ja muut maanalaiset käytävät sillan tukirakenteet ja tukimuurit kattojen katerakenteet ja korokkeet Edut laaja profiilivalikoima joka tarkoitukseen täysin jatkuva keskusonteloverkosto vahvistetut, rei'itetyt reunalaipat kiinnitystä varten helppo liittää toisiinsa työmaalla laaja valikoima liitoskappaleita WRC:n hyväksymä käytettäväksi juomaveden kanssa kosketuksiin tulevissa rakenteissa Valikoimaan kuuluu valun keskelle sijoitettavat profiilit: Supercast Hydrofoil ja Supercast XHD Hydrofoil sekä pinnalle asennettavat profiilit: Supercast Rearguard S. Tuotekuvaus Supercast-työsaumanauhat on suulakepuristettu korkealaatuisesta PVC-massasta, joka on erityisen joustavaa ja kestävää. Niitä on saatavana suorina pituuksina tehtaalla valmiiksi tehtyine liitoskappaleineen tai esivalmistettuina profiileina työmaasaumauksen minimoimiseksi. Supercast Hydrofoil -profiilit Keskusonteloprofiileja käytetään liikunta-, kutistumis- ja työsaumoissa. Keskusontelo mahdollistaa rakenteen liikkeet samalla kun sen kuusikulmainen rakenne antaa tasaisen pinnan. Näin saadaan muotti- ja saumatäytteet sopimaan tiukasti paikalleen. Valun keskelle sijoitettavissa Supercast-työsaumanauhoissa on rei'itetty, vahvistettu reunalaippa, jonka avulla ne on helppo kiinnittää surraamalla ympäröivään raudoitukseen. Hydrofoil-profiilit Järeät Hydrofoil-profiilit XHD-profiileiden paksumpi verkko tekee niistä huomattavasti jäykempiä. Jäykistettyä profiilia käytetään kohteissa, joissa valetaan suuria betonimääriä ja kun betonia valetaan korkealta. XHD hydrofoil -profiili Kaikki mitat ovat likimääräisiä Fosrocin valmistustoleranssein. 11

Tällaisia saumoja on esimerkiksi seuraavanlaisissa rakenteissa: Rakenteet joihin kohdistuu sisäpuolinen vedenpaine altaat, vesitornit ja viemärikaivot padot, tierummut, kanavat ja tulva-aukot

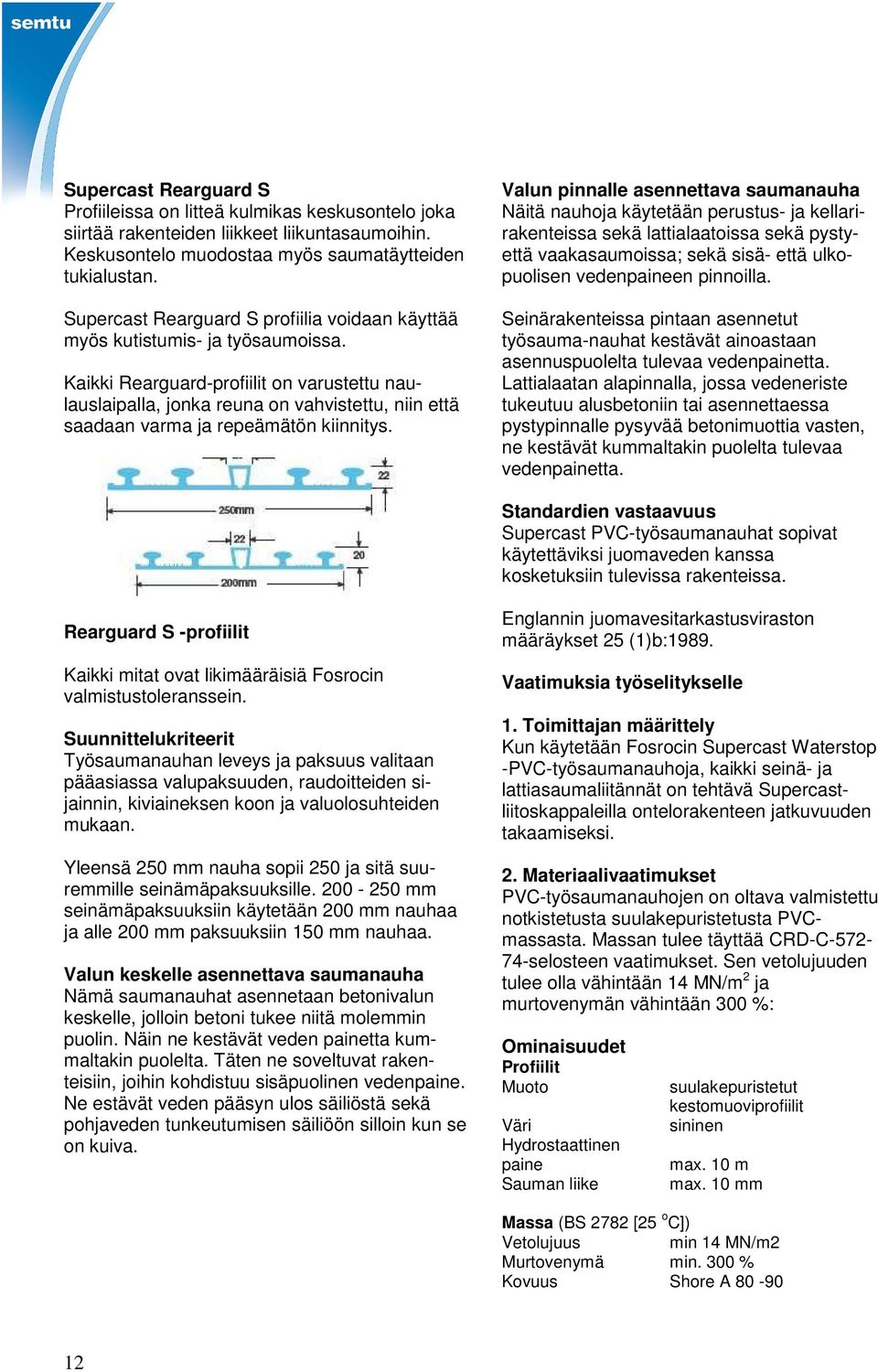

3 Supercast Rearguard S Profiileissa on litteä kulmikas keskusontelo joka siirtää rakenteiden liikkeet liikuntasaumoihin. Keskusontelo muodostaa myös saumatäytteiden tukialustan. Supercast Rearguard S profiilia voidaan käyttää myös kutistumis- ja työsaumoissa. Kaikki Rearguard-profiilit on varustettu naulauslaipalla, jonka reuna on vahvistettu, niin että saadaan varma ja repeämätön kiinnitys. Valun pinnalle asennettava saumanauha Näitä nauhoja käytetään perustus- ja kellarirakenteissa sekä lattialaatoissa sekä pystyettä vaakasaumoissa; sekä sisä- että ulkopuolisen vedenpaineen pinnoilla. Seinärakenteissa pintaan asennetut työsauma-nauhat kestävät ainoastaan asennuspuolelta tulevaa vedenpainetta. Lattialaatan alapinnalla, jossa vedeneriste tukeutuu alusbetoniin tai asennettaessa pystypinnalle pysyvää betonimuottia vasten, ne kestävät kummaltakin puolelta tulevaa vedenpainetta. Standardien vastaavuus Supercast PVC-työsaumanauhat sopivat käytettäviksi juomaveden kanssa kosketuksiin tulevissa rakenteissa. Rearguard S -profiilit Kaikki mitat ovat likimääräisiä Fosrocin valmistustoleranssein. Suunnittelukriteerit Työsaumanauhan leveys ja paksuus valitaan pääasiassa valupaksuuden, raudoitteiden sijainnin, kiviaineksen koon ja valuolosuhteiden mukaan. Yleensä 250 mm nauha sopii 250 ja sitä suuremmille seinämäpaksuuksille mm seinämäpaksuuksiin käytetään 200 mm nauhaa ja alle 200 mm paksuuksiin 150 mm nauhaa. Valun keskelle asennettava saumanauha Nämä saumanauhat asennetaan betonivalun keskelle, jolloin betoni tukee niitä molemmin puolin. Näin ne kestävät veden painetta kummaltakin puolelta. Täten ne soveltuvat rakenteisiin, joihin kohdistuu sisäpuolinen vedenpaine. Ne estävät veden pääsyn ulos säiliöstä sekä pohjaveden tunkeutumisen säiliöön silloin kun se on kuiva. Englannin juomavesitarkastusviraston määräykset 25 (1)b:1989. Vaatimuksia työselitykselle 1. Toimittajan määrittely Kun käytetään Fosrocin Supercast Waterstop -PVC-työsaumanauhoja, kaikki seinä- ja lattiasaumaliitännät on tehtävä Supercastliitoskappaleilla ontelorakenteen jatkuvuuden takaamiseksi. 2. Materiaalivaatimukset PVC-työsaumanauhojen on oltava valmistettu notkistetusta suulakepuristetusta PVCmassasta. Massan tulee täyttää CRD-C selosteen vaatimukset. Sen vetolujuuden tulee olla vähintään 14 MN/m 2 ja murtovenymän vähintään 300 %: Ominaisuudet Profiilit Muoto Väri Hydrostaattinen paine Sauman liike suulakepuristetut kestomuoviprofiilit sininen max. 10 m max. 10 mm Massa (BS 2782 [25 o C]) Vetolujuus min 14 MN/m2 Murtovenymä min. 300 % Kovuus Shore A

Kaikki Rearguard-profiilit on varustettu naulauslaipalla, jonka reuna on vahvistettu, niin että saadaan varma ja repeämätön kiinnitys.

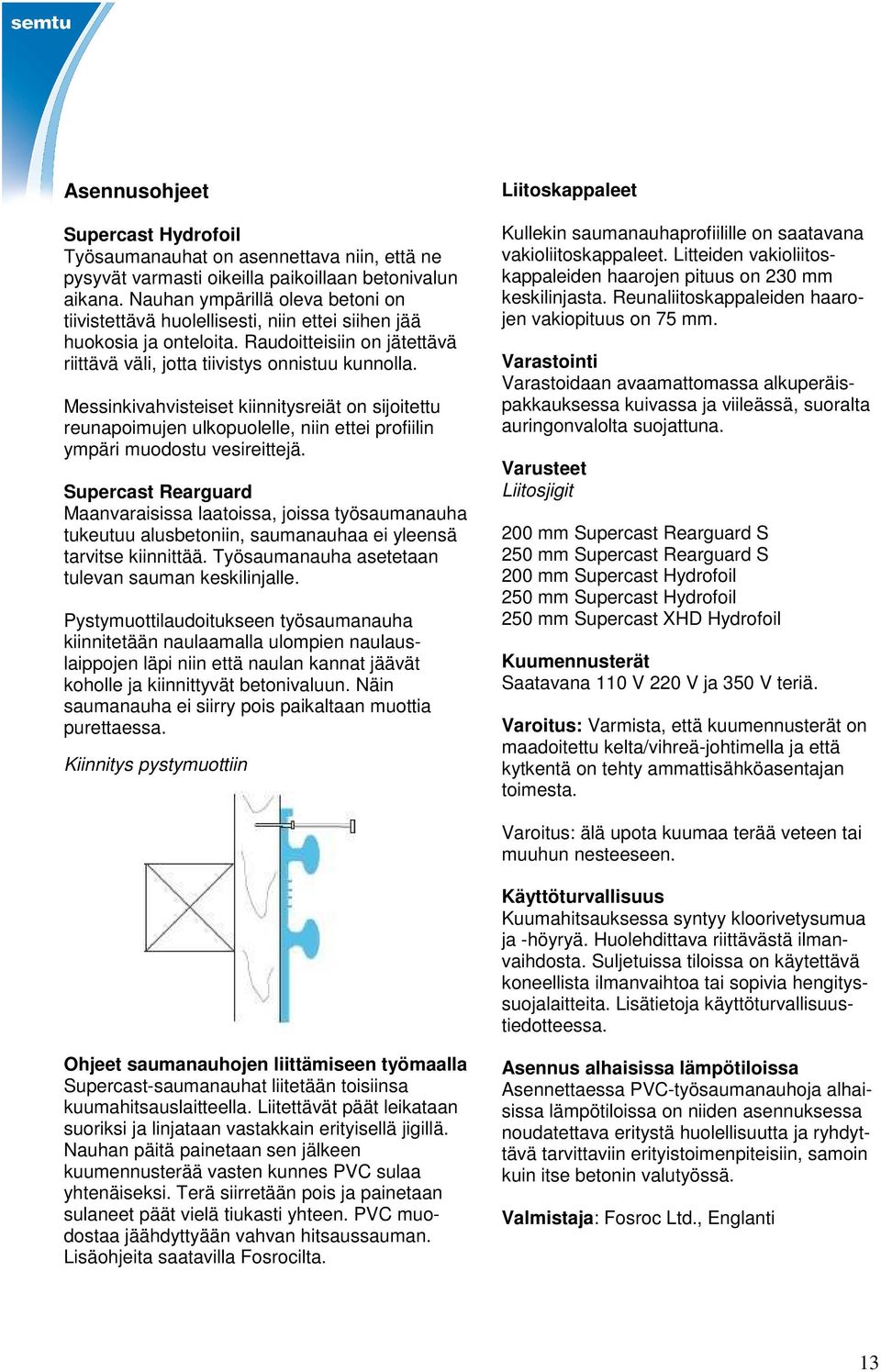

4 Asennusohjeet Supercast Hydrofoil Työsaumanauhat on asennettava niin, että ne pysyvät varmasti oikeilla paikoillaan betonivalun aikana. Nauhan ympärillä oleva betoni on tiivistettävä huolellisesti, niin ettei siihen jää huokosia ja onteloita. Raudoitteisiin on jätettävä riittävä väli, jotta tiivistys onnistuu kunnolla. Messinkivahvisteiset kiinnitysreiät on sijoitettu reunapoimujen ulkopuolelle, niin ettei profiilin ympäri muodostu vesireittejä. Supercast Rearguard Maanvaraisissa laatoissa, joissa työsaumanauha tukeutuu alusbetoniin, saumanauhaa ei yleensä tarvitse kiinnittää. Työsaumanauha asetetaan tulevan sauman keskilinjalle. Pystymuottilaudoitukseen työsaumanauha kiinnitetään naulaamalla ulompien naulauslaippojen läpi niin että naulan kannat jäävät koholle ja kiinnittyvät betonivaluun. Näin saumanauha ei siirry pois paikaltaan muottia purettaessa. Kiinnitys pystymuottiin Liitoskappaleet Kullekin saumanauhaprofiilille on saatavana vakioliitoskappaleet. Litteiden vakioliitoskappaleiden haarojen pituus on 230 mm keskilinjasta. Reunaliitoskappaleiden haarojen vakiopituus on 75 mm. Varastointi Varastoidaan avaamattomassa alkuperäispakkauksessa kuivassa ja viileässä, suoralta auringonvalolta suojattuna. Varusteet Liitosjigit 200 mm Supercast Rearguard S 250 mm Supercast Rearguard S 200 mm Supercast Hydrofoil 250 mm Supercast Hydrofoil 250 mm Supercast XHD Hydrofoil Kuumennusterät Saatavana 110 V 220 V ja 350 V teriä. Varoitus: Varmista, että kuumennusterät on maadoitettu kelta/vihreä-johtimella ja että kytkentä on tehty ammattisähköasentajan toimesta. Varoitus: älä upota kuumaa terää veteen tai muuhun nesteeseen. Käyttöturvallisuus Kuumahitsauksessa syntyy kloorivetysumua ja -höyryä. Huolehdittava riittävästä ilmanvaihdosta. Suljetuissa tiloissa on käytettävä koneellista ilmanvaihtoa tai sopivia hengityssuojalaitteita. Lisätietoja käyttöturvallisuustiedotteessa. Ohjeet saumanauhojen liittämiseen työmaalla Supercast-saumanauhat liitetään toisiinsa kuumahitsauslaitteella. Liitettävät päät leikataan suoriksi ja linjataan vastakkain erityisellä jigillä. Nauhan päitä painetaan sen jälkeen kuumennusterää vasten kunnes PVC sulaa yhtenäiseksi. Terä siirretään pois ja painetaan sulaneet päät vielä tiukasti yhteen. PVC muodostaa jäähdyttyään vahvan hitsaussauman. Lisäohjeita saatavilla Fosrocilta. Asennus alhaisissa lämpötiloissa Asennettaessa PVC-työsaumanauhoja alhaisissa lämpötiloissa on niiden asennuksessa noudatettava eritystä huolellisuutta ja ryhdyttävä tarvittaviin erityistoimenpiteisiin, samoin kuin itse betonin valutyössä. Valmistaja: Fosroc Ltd., Englanti 13

Messinkivahvisteiset kiinnitysreiät on sijoitettu reunapoimujen ulkopuolelle, niin ettei profiilin ympäri muodostu vesireittejä.

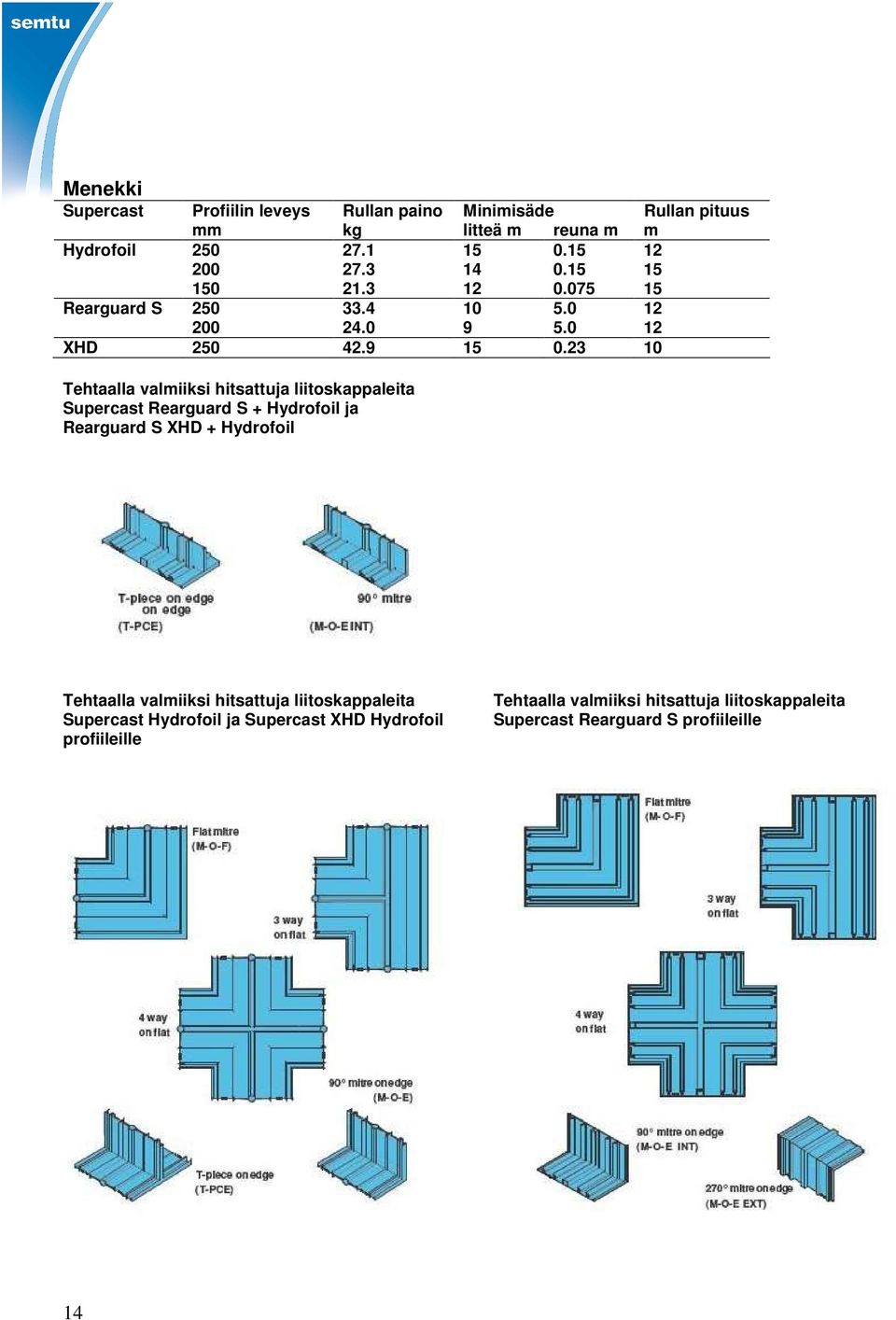

5 Menekki Supercast Profiilin leveys Rullan paino Minimisäde Rullan pituus mm kg litteä m reuna m m Hydrofoil Rearguard S XHD Supercast Rearguard S + Hydrofoil ja Rearguard S XHD + Hydrofoil Supercast Hydrofoil ja Supercast XHD Hydrofoil profiileille Supercast Rearguard S profiileille 14

0 12 200 24.0 9 5.0 12 XHD 250 42.9 15 0.
