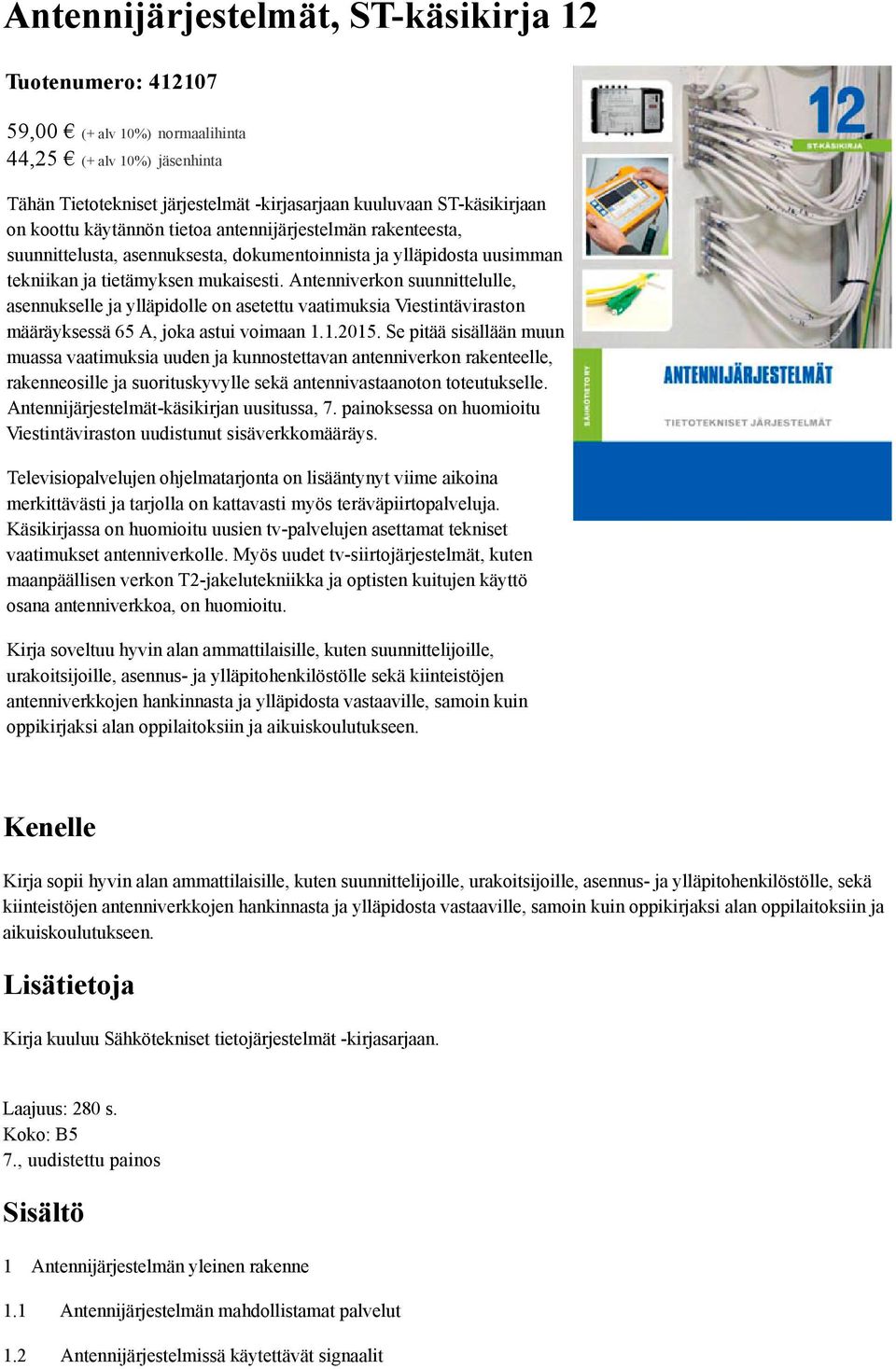

1 Antennijärjestelmät, ST-käsikirja 12 Tuotenumero: ,00 (+ alv 10%) normaalihinta 44,25 (+ alv 10%) jäsenhinta Tähän Tietotekniset järjestelmät -kirjasarjaan kuuluvaan ST-käsikirjaan on koottu käytännön tietoa antennijärjestelmän rakenteesta, suunnittelusta, asennuksesta, dokumentoinnista ja ylläpidosta uusimman tekniikan ja tietämyksen mukaisesti. Antenniverkon suunnittelulle, asennukselle ja ylläpidolle on asetettu vaatimuksia Viestintäviraston määräyksessä 65 A, joka astui voimaan Se pitää sisällään muun muassa vaatimuksia uuden ja kunnostettavan antenniverkon rakenteelle, rakenneosille ja suorituskyvylle sekä antennivastaanoton toteutukselle. Antennijärjestelmät-käsikirjan uusitussa, 7. painoksessa on huomioitu Viestintäviraston uudistunut sisäverkkomääräys. Televisiopalvelujen ohjelmatarjonta on lisääntynyt viime aikoina merkittävästi ja tarjolla on kattavasti myös teräväpiirtopalveluja. Käsikirjassa on huomioitu uusien tv-palvelujen asettamat tekniset vaatimukset antenniverkolle. Myös uudet tv-siirtojärjestelmät, kuten maanpäällisen verkon T2-jakelutekniikka ja optisten kuitujen käyttö osana antenniverkkoa, on huomioitu. Kirja soveltuu hyvin alan ammattilaisille, kuten suunnittelijoille, urakoitsijoille, asennus- ja ylläpitohenkilöstölle sekä kiinteistöjen antenniverkkojen hankinnasta ja ylläpidosta vastaaville, samoin kuin oppikirjaksi alan oppilaitoksiin ja aikuiskoulutukseen. Kenelle Kirja sopii hyvin alan ammattilaisille, kuten suunnittelijoille, urakoitsijoille, asennus- ja ylläpitohenkilöstölle, sekä kiinteistöjen antenniverkkojen hankinnasta ja ylläpidosta vastaaville, samoin kuin oppikirjaksi alan oppilaitoksiin ja aikuiskoulutukseen. Lisätietoja Kirja kuuluu Sähkötekniset tietojärjestelmät -kirjasarjaan. Laajuus: 280 s. Koko: B5 7., uudistettu painos Sisältö 1 Antennijärjestelmän yleinen rakenne 1.1 Antennijärjestelmän mahdollistamat palvelut 1.2 Antennijärjestelmissä käytettävät signaalit

2 1.2.1 Digitaalinen tv-kanava, DVB-T, DVB-T Digitaalinen tv-kanava, DVB-S, DVB-S Digitaalinen tv-kanava, DVB-C, DVB-C Kaapelimodeemien signaalit Analoginen radiokanava 1.3 Taajuusalueet Maanpäällisen jakelun taajuusalueet Tv-satelliittien taajuusalueet Taajuusalueet yhteisantennijärjestelmässä Taajuusalueet kaapeli-tv-verkossa 1.4 Verkkotopologia Kiinteistön sisäinen yhteisantenniverkko Kaapeli-tv-verkko Osaverkkojen järjestelmäarvot 2 Rakenneosat 2.1 Rakenneosien standardit 2.2 Antennit Maaverkon antennit Satelliittilähetysten vastaanottoantennit 2.3 Päävahvistimet Analogisten radiosignaalien muokkaus Digitaalisen signaalin käsittely 2.4 Laajakaistavahvistimet Jakoverkon vahvistimet Haaraverkon vahvistimet 2.5 Valokaapelilaitteet Optiset lähettimet Optiset vahvistimet Optiset vastaanottimet Digitaaliset kuitulaitteet

3 2.6 Pientalojärjestelmän laitteet Antennit ja mastot Yhdyssuotimet Vahvistimet Muut laitteet ja tarvikkeet 2.7 Päätelaitteet Digitaaliset tilaajalaitteet yleensä 2.8 Passiiviset rakenneosat Jaottimet Haaroittimet Antennirasiat Suodattimet 2.9 Satelliittivälitaajuusjärjestelmän laitteet Vahvistimet Kytkimet Vaimentimet, tilt-korjaimet Muut laitteet 2.10 Antennijärjestelmän kaapelit Yleistä Koaksiaalikaapelin rakenne Koaksiaalikaapelin sähköiset ominaisuudet Koaksiaalikaapelin asennusominaisuudet Kaapelit ja paloturvallisuus Koaksiaaliliittimet Vastaanottimien liitäntäjohdot Koaksiaalikaapeleita ja liittimiä koskevia standardeja Antennijärjestelmän valokaapelit Parikaapelointi antennijärjestelmässä 3 Suunnittelu 3.1 Suunnittelun minimivaatimukset

4 3.1.1 Suunnitteluvaihe Asennusvaihe Käyttöönottovaihe 3.2 Antennimaston sijoituspaikka 3.3 Antennit Terrestrisen antennin valinta Terrestristen antennien sijoitus mastoon Antenniryhmä Antennimaston lujuuden laskeminen Satelliittiantennin paikka ja koko Satelliittiantennin jalustaputken lujuus Antennien ja kaapeli-tv:n kaapelit 3.4 Päävahvistin Päävahvistimen paikka Päävahvistimen varustus ja sähkönsyöttö Antennijärjestelmän ukkossuojaus ja potentiaalintasaus Yksinkertainen päävahvistin Kanavanvaihtimen käyttö Esivahvistimen käyttö Radiolähetysten vastaanotto QAM-muunnos Satelliittivastaanotto, välitaajuus- eli suorajakelu 3.5 Pientalon antennijärjestelmä Masto ja antennit Putkitus Pientalojärjestelmän maadoittaminen Vahvistimen käyttö pientalossa 3.6 Jakoverkko Tilavaatimukset ja johtotiet Jakoverkon mitoitus, Tähti Jakoverkon mitoitus, Tähti 2000

5 3.6.4 Jakovahvistimen mitoitus 3.7 Julkisten tilojen yhteisantenniverkko 3.8 Kaapeli-tv-verkko Vahvistimien ja muiden laitteiden sijoituspaikka Vahvistimien sarjaankytkentä Vahvistinkaskadin tehonsyöttö Valokaapelijärjestelmän mitoitus 4 ASENNUS 4.1 Asennuksen valmistelu 4.2 Antennit ja mastot Antennin sijoituspaikan varmistaminen mittaamalla Tukiputken ja maston asennus Antennien asentaminen mastoputkeen Maston maadoitus Työturvallisuus antennitöissä 4.3 Kaapelien asennus 4.4 Rakenneosat 4.5 Maadoitus ja potentiaalintasaus 4.6 Urakointityön määräystenmukaisuuden dokumentointi 5 DOKUMENTOINTI 5.1 Yleistä Kiinteistön sisäverkkojen dokumentointi YSE 1998, rakennusurakan yleiset sopimusehdot 5. 2 Suunnitteludokumentointi Sähkötyöselitys Suunnitelman ennakkotarkastus 5.3 Asennusdokumentointi 5.4 Loppudokumentointi eli käyttöönoton dokumentointi Määräyksen soveltaminen

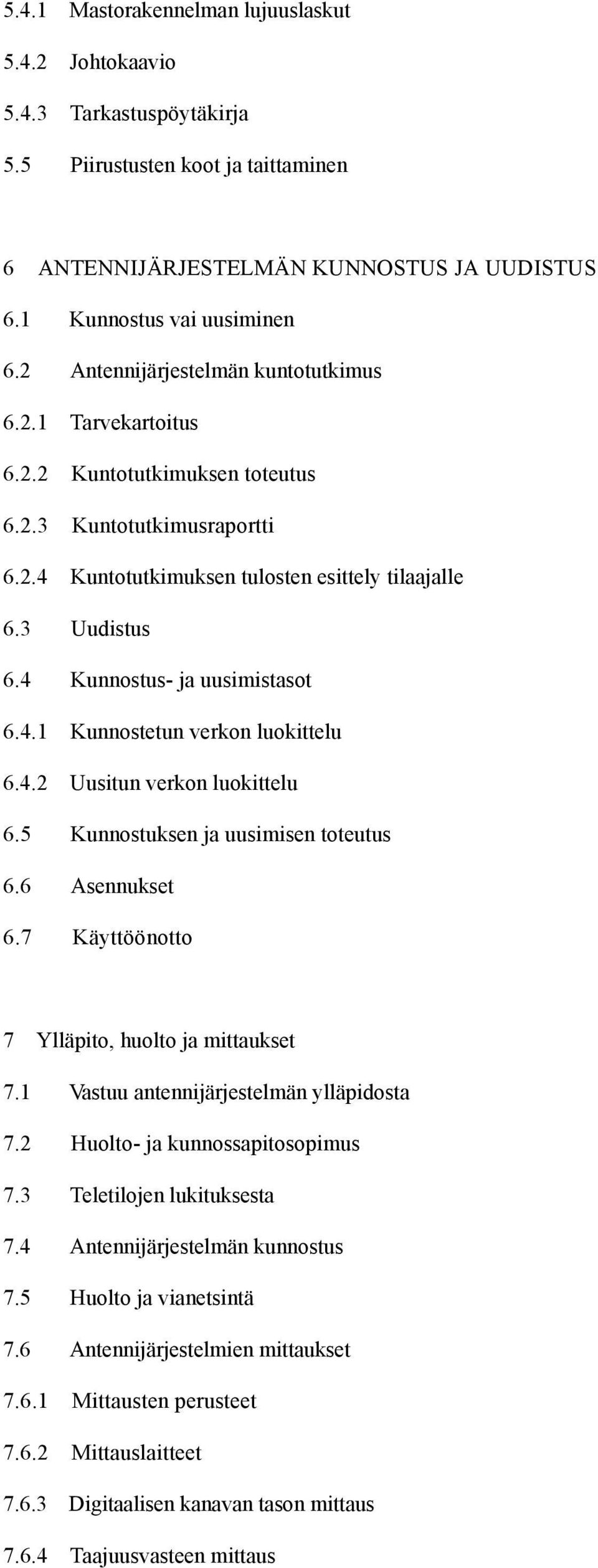

6 5.4.1 Mastorakennelman lujuuslaskut Johtokaavio Tarkastuspöytäkirja 5.5 Piirustusten koot ja taittaminen 6 ANTENNIJÄRJESTELMÄN KUNNOSTUS JA UUDISTUS 6.1 Kunnostus vai uusiminen 6.2 Antennijärjestelmän kuntotutkimus Tarvekartoitus Kuntotutkimuksen toteutus Kuntotutkimusraportti Kuntotutkimuksen tulosten esittely tilaajalle 6.3 Uudistus 6.4 Kunnostus- ja uusimistasot Kunnostetun verkon luokittelu Uusitun verkon luokittelu 6.5 Kunnostuksen ja uusimisen toteutus 6.6 Asennukset 6.7 Käyttöönotto 7 Ylläpito, huolto ja mittaukset 7.1 Vastuu antennijärjestelmän ylläpidosta 7.2 Huolto- ja kunnossapitosopimus 7.3 Teletilojen lukituksesta 7.4 Antennijärjestelmän kunnostus 7.5 Huolto ja vianetsintä 7.6 Antennijärjestelmien mittaukset Mittausten perusteet Mittauslaitteet Digitaalisen kanavan tason mittaus Taajuusvasteen mittaus

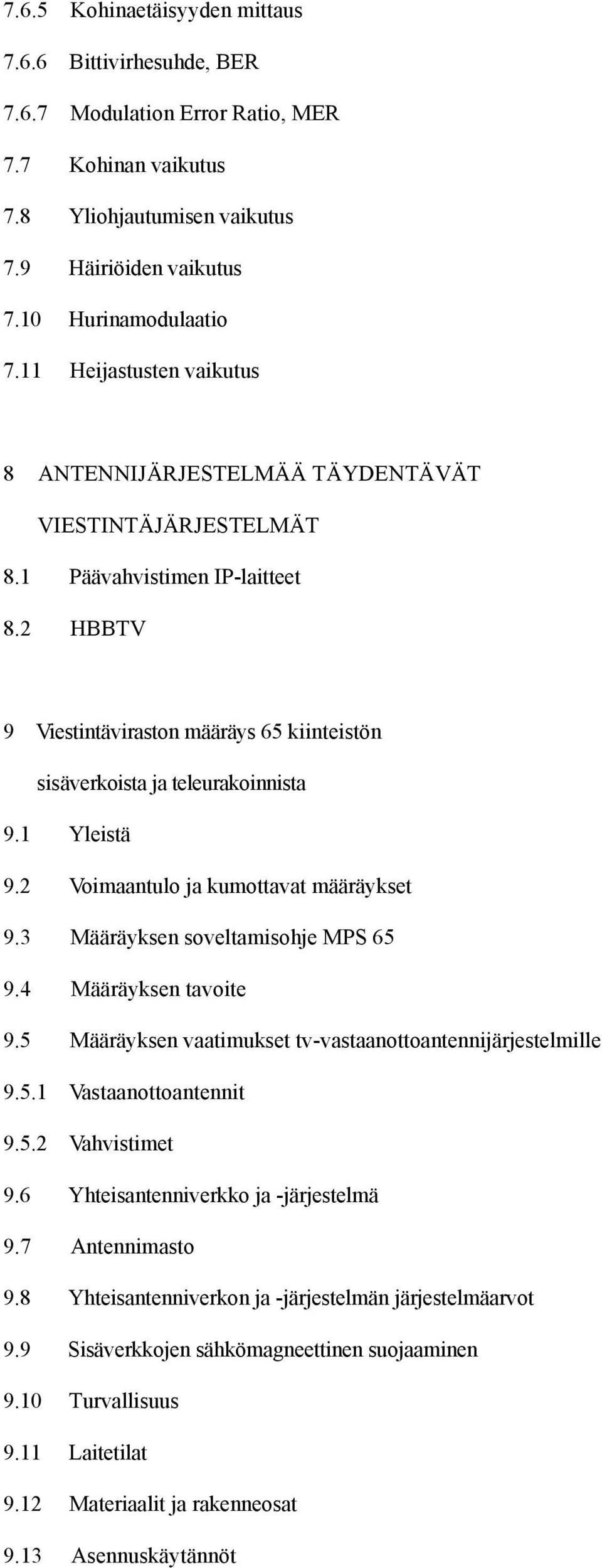

7 7.6.5 Kohinaetäisyyden mittaus Bittivirhesuhde, BER Modulation Error Ratio, MER 7.7 Kohinan vaikutus 7.8 Yliohjautumisen vaikutus 7.9 Häiriöiden vaikutus 7.10 Hurinamodulaatio 7.11 Heijastusten vaikutus 8 ANTENNIJÄRJESTELMÄÄ TÄYDENTÄVÄT VIESTINTÄJÄRJESTELMÄT 8.1 Päävahvistimen IP-laitteet 8.2 HBBTV 9 Viestintäviraston määräys 65 kiinteistön sisäverkoista ja teleurakoinnista 9.1 Yleistä 9.2 Voimaantulo ja kumottavat määräykset 9.3 Määräyksen soveltamisohje MPS Määräyksen tavoite 9.5 Määräyksen vaatimukset tv-vastaanottoantennijärjestelmille Vastaanottoantennit Vahvistimet 9.6 Yhteisantenniverkko ja -järjestelmä 9.7 Antennimasto 9.8 Yhteisantenniverkon ja -järjestelmän järjestelmäarvot 9.9 Sisäverkkojen sähkömagneettinen suojaaminen 9.10 Turvallisuus 9.11 Laitetilat 9.12 Materiaalit ja rakenneosat 9.13 Asennuskäytännöt

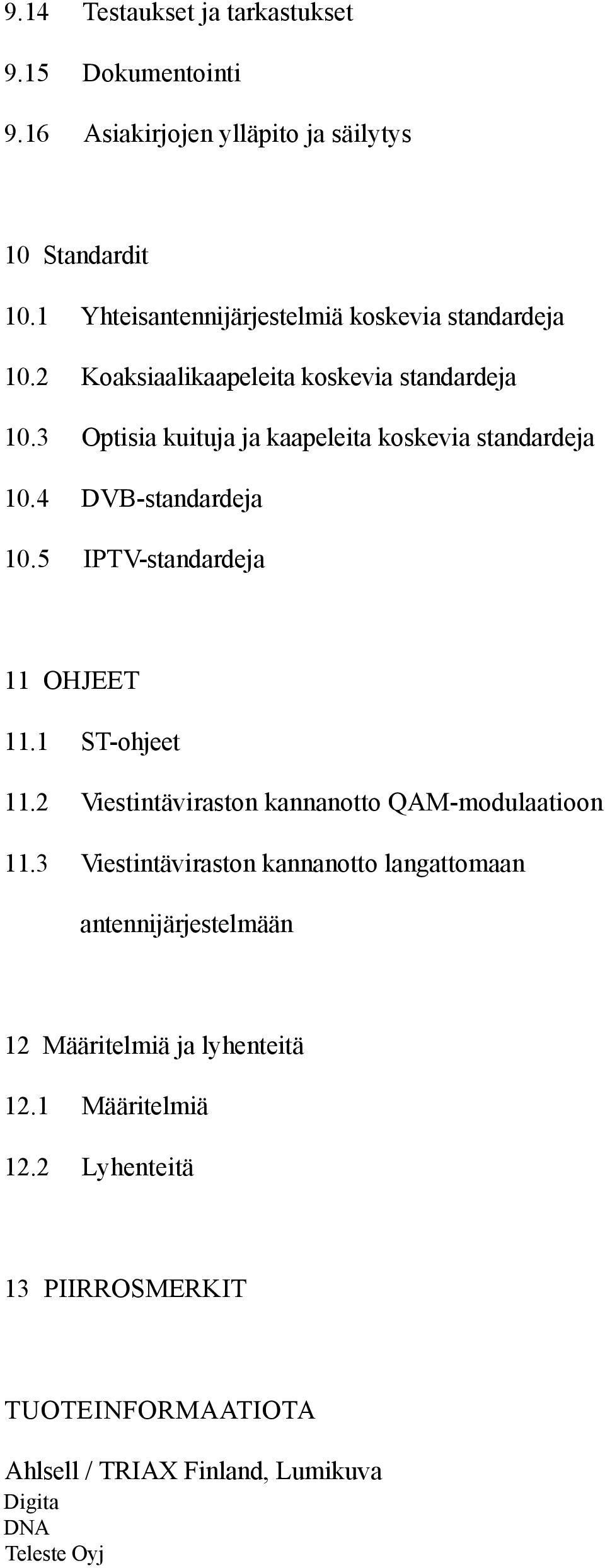

8 9.14 Testaukset ja tarkastukset 9.15 Dokumentointi 9.16 Asiakirjojen ylläpito ja säilytys 10 Standardit 10.1 Yhteisantennijärjestelmiä koskevia standardeja 10.2 Koaksiaalikaapeleita koskevia standardeja 10.3 Optisia kuituja ja kaapeleita koskevia standardeja 10.4 DVB-standardeja 10.5 IPTV-standardeja 11 OHJEET 11.1 ST-ohjeet 11.2 Viestintäviraston kannanotto QAM-modulaatioon 11.3 Viestintäviraston kannanotto langattomaan antennijärjestelmään 12 Määritelmiä ja lyhenteitä 12.1 Määritelmiä 12.2 Lyhenteitä 13 PIIRROSMERKIT TUOTEINFORMAATIOTA Ahlsell / TRIAX Finland, Lumikuva Digita DNA Teleste Oyj
