1 Optinen kiinteistökaapelointi Eino Jauhiainen

2 Perustietoa yhtiöstä Nestor Cables Oy valmistaa ja myy sekä optisia että kuparijohtimisia tietoliikenne-, teollisuus- ja erikoiskaapeleita ja valokaapelitarvikkeita Tehdas Oulussa otettu käyttöön 2008 Myynti ja markkinointi Espoossa Oulu Espoo Euroopan aluekehitysrahasto EAKR ja Pohjois-Pohjanmaan TE-keskus ovat myöntäneet Nestor Cablesin tehdashankkeelle investointitukea ja Finnvera Oyj on osallistunut sen rahoitukseen

3 Prosessit ja teknologia Modernit prosessit ja teknologia huippuammattilaisten käyttämänä Johtamis/toimintajärjestelmä sertifioitu ISO 9001, ISO ja OHSAS mukaan Automatisoitu, erittäin moderni Maillefer prosessi ja teknologia

4 Nestor Cables - Tuotealueet Kuparikaapelit Maa-, kanava- ja ilmakaapelit (VMOHBU-TL, VMOHBUK-TL..) Sisäasennus- ja keskuskaapelit (MMHS, MHS jne.) Optiset kaapelit Maa- kanava- ja ilmakaapelit Keskiputki tai keskielementin ympärille kerratut miniputket Metalliset/metallittomat vahvikkeet Ulko- ja sisäasennuskaapelit FTTH ratkaisujen kaapelit Optiset erikoiskaapelit Kenttäkaapelit Valokaapelitarvikkeet NesCon-tuotteisto Teollisuuden ja rakentamisen instrumentointi- ja automaatiokaapelit Kuparijohtimiset automaatio- ja instrumentointikaapelit (KJAAM, NESMAK jne.) Keskus- ja signalointikaapelit (KLVMAAM jne.) Optiset datakaapelit (OS2 / OMx -kuiduin)

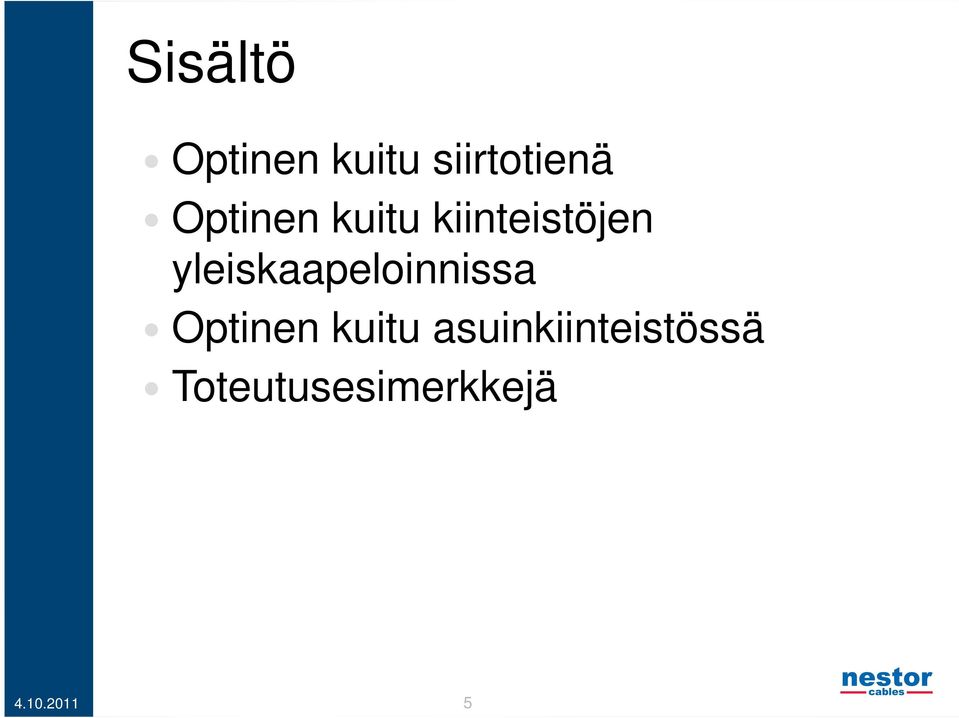

5 Sisältö Optinen kuitu siirtotienä Optinen kuitu kiinteistöjen yleiskaapeloinnissa Optinen kuitu asuinkiinteistössä Toteutusesimerkkejä

6 Optisen kuidun etuja Erinomaiset siirto-ominaisuudet Ei etäisyysrajoituksia liityntäverkossa Häiriöttömyys Luotettavuus Taloudelliset edut Samalla verkolla kaikki tietoliikennepalvelut Pieni koko, keveys Pitkäikäisyys Kapasiteetti lähes rajaton Kaapeliverkon elinikä kymmeniä vuosia

7 Kuidun siirto-ominaisuudet Siirtoteiden vaimennuksia Vaimennus (db/km) ,5 1 0,4 0,1 Puhelinkaapeli 30 MHz Kategoria MHz Tellu MHz Tellu Supertrunk 862 MHz Siirtoteiden kaistanleveyksiä OM3-kuitu G.652.D/OS2-kuitu Siirtotie Kaistanleveys (MHzxkm) Puhelinkaapeli Kategoria 6 Tellu 13 Tellu Supertrunk OM3-kuitu G.652.D/OS2-kuitu Siirtotie

8 Kuitu on pienikokoinen ja kevyt Mahdollistaa kaapeleiden pienet koot ja kevyet rakenteet Kaapelin käsittely ja asentaminen helppoa Kaapeli ei vie suurta tilaa ulkoverkon kanava- tai suojaputkessa tai sisäverkon johtoteillä Voidaan käyttää uudentyyppisiä asennustekniikoita, kuten esim. puhallustekniikka

9 Kuitu soveltuu verkon kaikille tasoille Runkoverkko WAN Core Alueverkko MAN Aggregation Liityntäverkko Access Liityntäverkko Access Kiinteistöjen sisäverkot Mobiili ja muut langattomat Asuinkiinteistöt Toimitilakiinteistöt Toimitilakiinteistöt Lähiverkko LAN Lähde: PKOy

10 Kuitu yleiskaapeloinnissa

11 Standardit ja määräykset EN sarja Järjestelmästandardit EN sarja Kaapeloinnin suunnittelu, asennus ja ylläpito sekä niiden käytännöt ja menetelmät EN Kaapeloinnin testausmenetelmät Viestintäviraston määräys 25 E/2008 M Määräys kiinteistön sisäjohtoverkosta

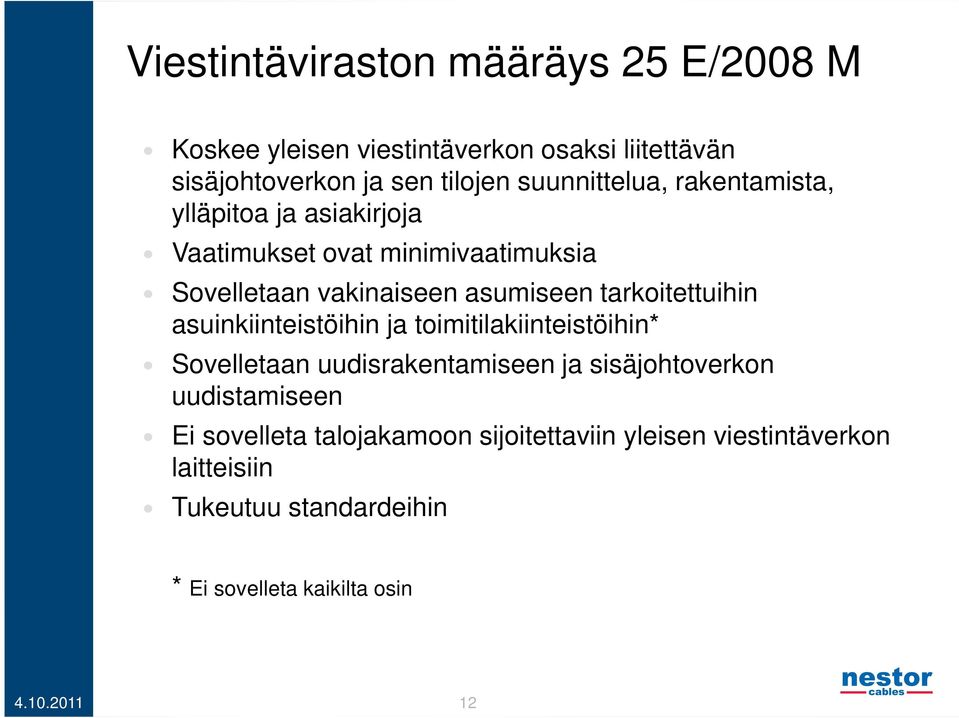

12 Viestintäviraston määräys 25 E/2008 M Koskee yleisen viestintäverkon osaksi liitettävän sisäjohtoverkon ja sen tilojen suunnittelua, rakentamista, ylläpitoa ja asiakirjoja Vaatimukset ovat minimivaatimuksia Sovelletaan vakinaiseen asumiseen tarkoitettuihin asuinkiinteistöihin ja toimitilakiinteistöihin* Sovelletaan uudisrakentamiseen ja sisäjohtoverkon uudistamiseen Ei sovelleta talojakamoon sijoitettaviin yleisen viestintäverkon laitteisiin Tukeutuu standardeihin * Ei sovelleta kaikilta osin

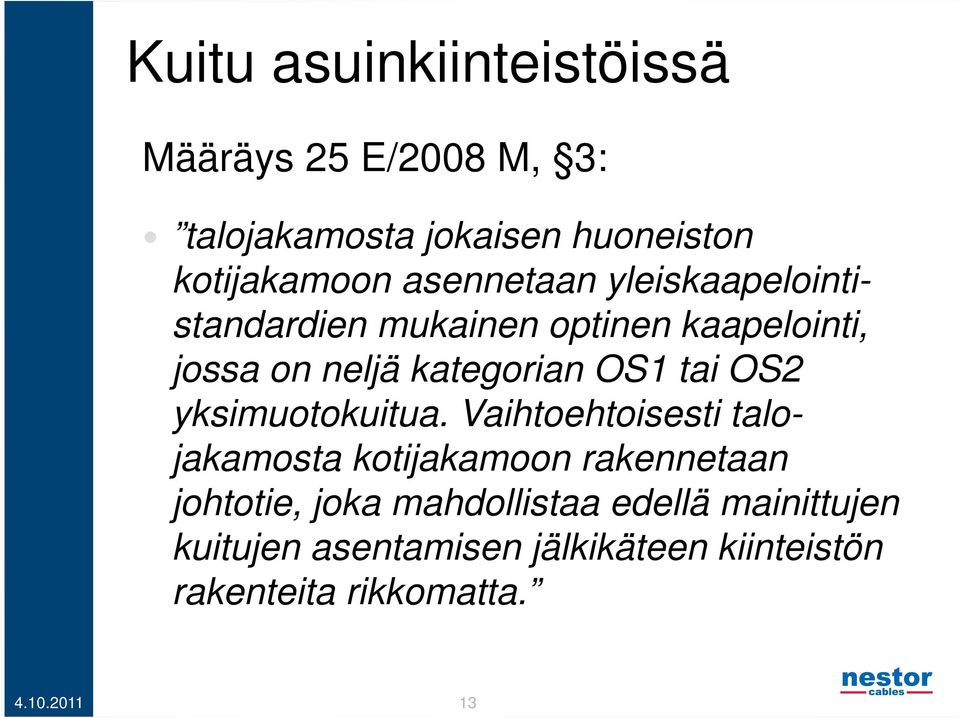

13 Kuitu asuinkiinteistöissä Määräys 25 E/2008 M, 3: talojakamosta jokaisen huoneiston kotijakamoon asennetaan yleiskaapelointistandardien mukainen optinen kaapelointi, jossa on neljä kategorian OS1 tai OS2 yksimuotokuitua. Vaihtoehtoisesti talojakamosta kotijakamoon rakennetaan johtotie, joka mahdollistaa edellä mainittujen kuitujen asentamisen jälkikäteen kiinteistön rakenteita rikkomatta

14 Optiset kuidut

15 Kuidun perusrakenne Ydin, lasia SM: 0,01mm = 9-10 µm MM: 50 µm tai 62,5 µm Kuori, lasia (0,125 mm = 125 µm) Ensiöpäällyste, akrylaatti (0,25 mm = 250 µm) Tiedonsiirtoon käytetään kuidun ydinosaa. Ytimen taitekerroin on suurempi kuin kuoren

16 Kuidun päällystäminen/ suojaaminen Liian suuri mekaaninen rasitus: Veto Puristus Taivutus Kuidun katkeaminen Vaimennuksen kasvu Vaimennuksen kasvu Kuidun katkeaminen (voi ilmetä pitkän ajan päästä rasituksesta)

17 Kuidun suojaaminen Kuitu Ensiöpäällystys Toisiosuojaus Kuidun valmistaja Kaapelin valmistaja Kaapelointi Putkitus tai muu lisäsuojaus Kaapelin asentaja

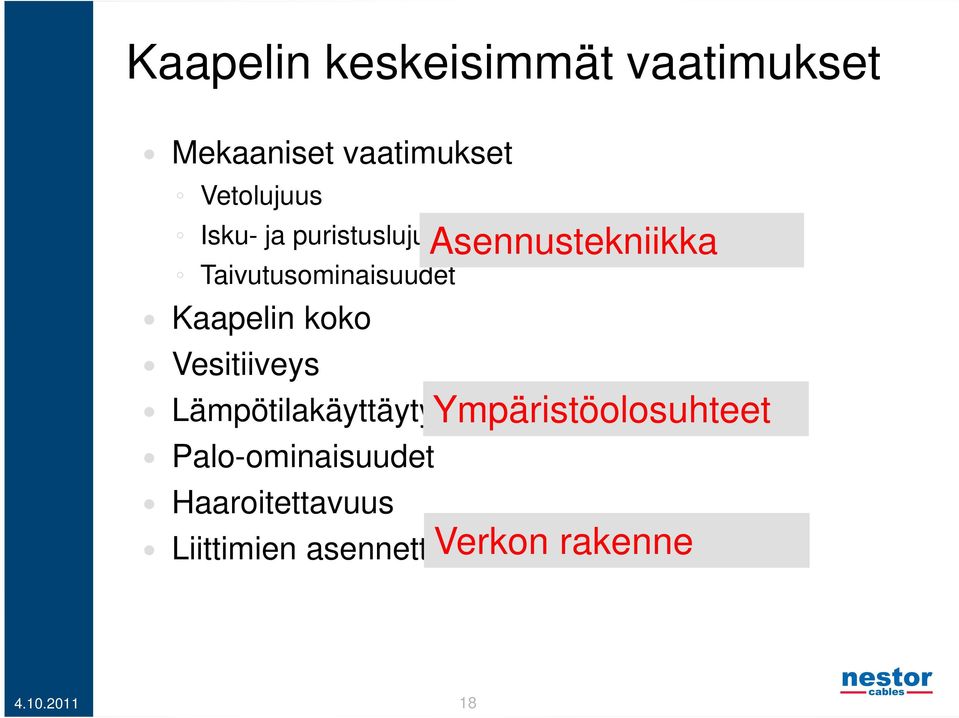

18 Kaapelin keskeisimmät vaatimukset Mekaaniset vaatimukset Vetolujuus Isku- ja puristuslujuus Taivutusominaisuudet Kaapelin koko Vesitiiveys Lämpötilakäyttäytyminen Palo-ominaisuudet Haaroitettavuus Liittimien asennettavuus Asennustekniikka Ympäristöolosuhteet Verkon rakenne

19 Yleiskaapeloinnin kvartsikuidut

20 Kiinteistökaapelointiratkaisut

21 Nestor kiinteistökuidutus ratkaisu Vaihtoehto 1: kerrosjakamot

22 Nestor kiinteistökuidutus ratkaisu Vaihtoehto 2: suora kaapelointi

23 Muuta huomioitavaa

24 Näyttely Nestor Cables kiinteistökaapelointikonsepti Rakenneosat Tervetuloa juttelemaan nähdään laivalla!
