1 Tv-kuvat kuntoon Vuorentaustassa Varmaa ja vaivatonta viestintää kaikille Suomessa Vuorentaustan omakotiyhdistyksen kokous Tähän joku aloituskuva, esim. ilmapallopoika

2 Antenni-tv:n vastaanotto

3 Kaikilla on oikeus seuraaviin tvohjelmiin Julkinen palvelu» Yle TV1» Yle TV2» Yle Fem» Yle Teema Kaupalliset» MTV3» Nelonen» Fox» Ava» Sub Antenni-tv kattaa 99,9 % väestöstä

4 Mitä jos tv-kuva ei näy? Tietoa löytyy Viestintäviraston www-sivuilta» Digitalla on velvollisuus neuvoa antennivalinnoissa ja antennin suuntaamisessa. Antenniasentaja asentaa oikeanlaisen antennin ja etsii oikean paikan antennille» Verkon reuna-alueilla on käytettävä isoa antennia (17 db), joka asennetaan 10 metrin korkeuteen. Jos asentaja ei saa kuvaa näkyviin, hänen tulee kirjoittaa todistus katveesta, jonka Digita vahvistaa

5 Vastaanotto-ongelmien selvittäminen itse Tarkista onko naapureilla vastaavia ongelmia. Ellei ole, on todennäköisin syy omissa laitteissa. Kokeile vastaanottimen uudelleenkäynnistämistä. Varmista, että digisovittimen kytkennät televisioon ja antennirasiaan ovat oikein. Varmista, että television ja digisovittimen liittimet ja liitosjohdot ovat ehjät. Digisovittimessa on tulevan signaalin tason näyttö: kaikilla kanavanipuilla vähintään 80 % tai värinä ilmoitettuna vihreällä. Kanavien uudelleenvirittäminen saattaa auttaa. Varmista, että kanava, jota yrität katsoa, on varmasti tarjolla lähetinasemalla, jonne vastaanottoantenni on suunnattu. Automaattihaku -> manuaalihaku

6 Mitä jos asun katveessa? Digitalla velvollisuus rakentaa verkko uusille katvealueille» vähintään 50 asukasta halkaisijaltaan 20 km ympyrän sisällä» Kerätkää nimilista ja lähettäkää Viestintävirastoon Tv-yhtiöillä on velvoite tuoda tv-kuva kaikille suomalaisille» Alle 50 asukkaan katve katetaan esim. satelliittivastaanotolla» Satelliittipaketin saa Digitan todistusta vastaan Canal Digitalilta. Kuluttaja vastaa satelliittiantennista koituvista kustannuksista sekä maksaa 60 omavastuun. Kuluttajan ei tarvitse maksa kuukausimaksua

7 Uudet 800 MHz matkaviestinverkot voivat häiritä tv-vastaanottoa DNA, Elisa ja TeliaSonera rakentavat paraikaa 4G-verkkoja 800 MHz taajuusalueelle. Nämä voivat aiheuttaa häiriöitä, sillä tv-antennit vastaanottavat 800 MHz taajuuksia. Operaattorit ovat velvollisia poistamaan häiriöt omalla kustannuksellaan. Ota yhteyttä:» Digita Info: (ma-pe klo 8-20)

8 Vuorentaustan tilanteen tarkastelu

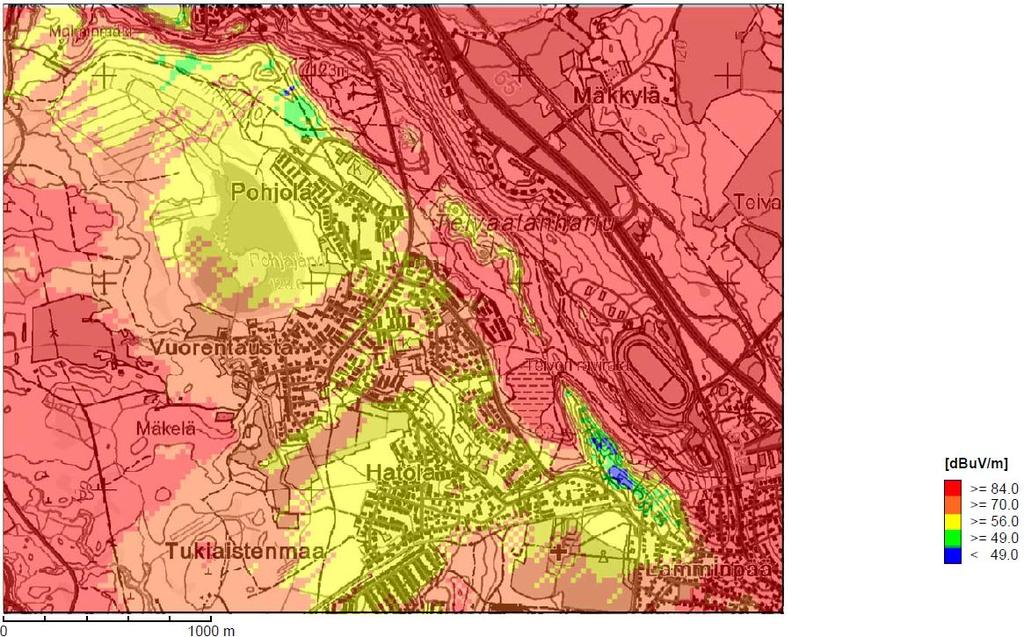

9 Simuloitu vastaanottotilanne Vuorentaustassa Vastaanotto Teiskosta, antennikorkeus 5 metriä

10 Simuloitu vastaanottotilanne Vuorentaustassa Vastaanotto Teiskosta, antennikorkeus 10 metriä Antenni kannattaa sijoittaa tarpeeksi korkealle!

11 Digitan antanut Viestintävirastolle selvitykset ja Digitan johtopäätös: Lähetykset ovat vastaanotettavissa monesta eri lähettimestä Vuorentaustan alueella. Useimmiten Teiskosta tulee vahvin signaali.» Viestintäviraston mittaukset ja vahvistavat tämän Digitan analyysi: 450-verkon lähete ylittää pahimmillaan tv-signaalin 30 db:llä. Tämän vuoksi 450-verkon signaali tulisi suodattaa pois alueen vastaanottoantennijärjestelmistä.» Viestintäviraston mittaukset osoittavat että 450-verkko häiritsee tv-vastaanottoa hyvin vähän, jollei käytetä mastovahvistinta.

12 Viestintäviraston mittauksia Vuorentaustassa Yrjö Hämäläinen

13 Viestintäviraston mittaukset Mittaukset » Kentänvoimakkuuden arvot ylittivät Digitan toimiluvassa edellytetyn minimin» Antennit suunnattava tapauskohtaisesti, useita suuntia Mittaukset » Tuloksista jäljempänä

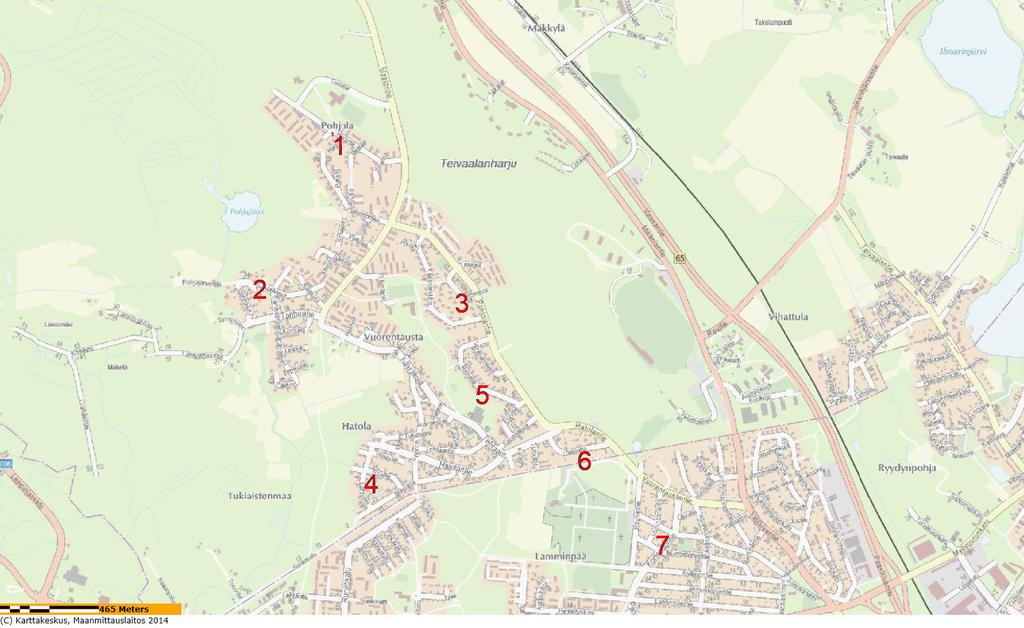

14 Viestintäviraston mittaukset

15 Mittausantenni Antenni UHF yagi 12 db vahvistus Antennin korkeus maasta n. 10 m Ei mastovahvistinta Kaapelivaimennus n. 1,5 700 MHz

16 Mitatut tasot antennista (dbuv) Paikka A B C 1. Harjutie Teiskosta 1. Harjutie Nokia täytelähetin 227 ast 2. Pohjajärventie Teiskosta 3. Täihongantie Teiskosta 4. Lähteentie Teiskosta 5. Rinnetie Teiskosta 6. Palstatie Teiskosta 7. Uuninperäntie Teiskosta Toimilupaehto täytyy jos arvo on vähintään 35 dbuv

17 465 MHz laajakaistalähetteen vaikutus Ylöjärven vanhassa TV- mastossa toimii 465 MHz taajuudella langaton laajakaistalähetin Mittausten perusteella saattaa vaikuttaa jonkinverran Vuorentaustan pohjoispäässä, ja lähinnä Teiskon B- nipulle (490 MHz), joka on taajuutensa puolesta lähimpänä» Vuorentaustan pohjoispäässä paras signaali saadaan Nokian täytelähettimestä suunta 227 ast Tällöin Ylöjärven 465 lähete jää TV- antennin takakeilaan Muualla mitatulla alueella 465 MHz ei aiheuta ongelmia TV- vastaanottoon

18 Harjutie 13 antenni Nokian täytelähettimeen n. 227 ast * R B W 1 M H z M a r k e r 4 [ T 1 ] V B W 1 0 M H z d B µ V R e f 8 7 d B µ V A t t 0 d B * S W T 5 m s M H z M a r k e r 1 [ T 1 ] d B µ V M H z A 1 AV * VIEW 70 M a r k e r 2 [ T 1 ] d B µ V M H z 60 M a r k e r 3 [ T 1 ] d B µ V M H z PRN DB S t a r t M H z 4 0 M H z / S t o p M H z D a t e : 1. J A N : 2 4 : 5 2

19 Pohjajärventie 18 antenni Teiskoon * R B W 1 M H z M a r k e r 1 [ T 1 ] V B W 1 0 M H z d B µ V R e f 8 7 d B µ V A t t 0 d B * S W T 5 m s M H z 80 A 1 AV * VIEW PRN 30 3DB S t a r t M H z 4 0 M H z / S t o p M H z D a t e : 1. J A N : 0 6 : 2 7

20 Täihongantie 4 antenni Teiskoon * R B W 1 M H z M a r k e r 2 [ T 1 ] V B W 1 0 M H z d B µ V R e f 8 7 d B µ V A t t 0 d B * S W T 5 m s M H z 80 M a r k e r 1 [ T 1 ] d B µ V M H z A 1 AV * VIEW PRN 30 3DB S t a r t M H z 4 0 M H z / S t o p M H z D a t e : 1. J A N : 4 2 : 4 4

21 Rinnetie 25 antenni Teiskoon R e f 8 7 d B µ V A t t 0 d B * * R B W 1 M H z V B W 1 0 M H z S W T 5 m s M a r k e r 2 [ T 1 ] d B µ V M H z 80 M a r k e r 1 [ T 1 ] d B µ V M H z A 1 AV * VIEW PRN DB S t a r t M H z 4 0 M H z / S t o p M H z D a t e : 1. J A N : 3 1 : 0 2

22 Huomioita Alueella moni talous on suunnannut antenninsa heikompaan lähettimeen» Alueella paras signaali saadaan useinmiten Teiskosta, suunta n. 48 astetta, siis koilliseen» Alueen pohjoispäässä paras signaali saadaan Nokian täytelähettimestä, suunta n. 227 ast, lounaaseen Antennit usein matalalla Logperiodisia antenneja jonkinverran» Huono vahvistus, ei suositella» Eivät ole Viestintäviraston määräyksen 65 mukaisia

23 Antenneista Logaritmiperiodinen antenni» Huono vahvistus, n. 8 db» Ei suositella» Ei ole Viestintäviraston määräyksen M65 mukainen UHF Yagi» Vahvistus db» Hyvä sivukeilavaimennus» Hyvä etu-takasuhde

24 TV- mastovahvistimista Mastovahvistin on usein se heikoin lenkki Ei saa olla laajakaistainen, niitä markkinoidaan usein taajuusalueelle 40 MHz MHz Toimittava vain TV- taajuusalueilla Vahvistus säädettävä mahdollisimman pieneksi Jos mastovahvistimelle ei ole todellista tarvetta, jätettävä pois» Pientaloissa usein pärjätään ilman mastovahvistinta

25 Jatkotoimet Vuorentaustassa Ritva Suurnäkki

26 Jatkotoimet Vastaanottoantennien tarkistus vastuu kiinteistön omistajalla» Suosittelemme pätevän paikalliset olosuhteet tuntevan asennusliikkeen käyttöä» Antenniasennuksen yhteydessä on tehtävä mittauspöytäkirja (Viestintäviraston määräys 65)» Asennusdokumentit tulee luovuttaa asiakkaalle» Myös asennustyölle tulisi antaa takuu Jos asennuksen tarkistus ei poista ongelmaa?» Digitalla on velvollisuus järjestää kuluttajille riittävä neuvonta- ja opastuspalvelu vastaanottoantenneihin liittyvissä asioissa» Kuluttajapalvelu p ja

27 Viestintävirasto valvoo Digitan toimilupaehtojen noudattamista Viestintävirasto toimittaa Digitalle osoitetiedot kohteista, joista on raportoitu ongelmia TV:n näkyvyydessä Virasto seuraa myös Digitan kuluttajaneuvontapalvelun toimintaa Mikäli Digitalta pyydetty neuvonta- ja opastuspalvelu ei ole ollut riittävää, myös palvelun osalta voi tehdä valituksen Viestintävirastolle
