KIINTEISTÖJEN SISÄVERKOT - hyvät asennustavat. Harri Mutanen

Transkriptio

1 KIINTEISTÖJEN SISÄVERKOT - hyvät asennustavat Harri Mutanen

2 ORBIS OY Perustettu 1949 Suomalainen perheyritys Maahantuonti ja oma valmistus Työntekijöitä 50 Liikevaihto 7,8 MEUR (2015) Toimipisteet Vantaa, Suomi Saue, Viro Moskova, Venäjä Orbis Oy, 2016

3 SISÄLLYSLUETTELO Määritelmät Sisäverkon komponentit Kaapelit Liittimet ja tarvikkeet Asuinkiinteistön verkon osat Määräykset Tekniset standardit Hyvät ja huonot esimerkit Laadukkaan toiminnan perusteet

4 Laatu on ilmaista, mutta laaduttomuus maksaa. Kiinteistön sisäverkkorakentaminen ei ole vain yksi keikka muiden joukossa, vaan jokainen työsuoritus on yrityksen ja asentajan käyntikortti.

5 MÄÄRITELMÄT Lainaus ST-kortista : Kiinteistöjen sisäverkolla tarkoitetaan Kiinteistön tai rakennuksen viestintäverkko ja -järjestelmä, kuten yleiskaapelointijärjestelmä, antenniverkko ja -järjestelmä sekä muu antennijärjestelmä. Yleiskaapelointijärjestelmä tarkoittaa Optisella kaapeloinnilla ja parikaapeloinnilla toteutettu, yleiskaapelointistandardien mukainen, määrämuotoinen, eri tietoliikennejärjestelmien käyttöön soveltuva sisäverkko, jota käytetään päätelaitteiden liittämiseen yleiseen kiinteään viestintäverkkoon ja joka tukee suurta joukkoa sovelluksia ja viestintäpalveluja. Yleiskaapelointijärjestelmä kattaa myös telekaapeleilla toteutetun aluekaapeloinnin.

6 SISÄVERKON KOMPONENTIT 1) Runkokaapelointi Talo- tai alijakamon ja huoneiston väliset kaapeloinnit 2) Liittämistarvikkeet Mm. valokuidun APC häntä- ja kytkentäkaapelit, APC adapterit, Cat6-kytkentäkaapelit ja liittimet sekä antenniverkon komponentit 3) Hyvä asennustapa Laadukas asennustyö, huolellisuus, puhtaus ja ammattitaito => Yksityiskohtaisesti esitetty standardeissa EN ja -3 sekä ST-käsikirjassa 34

7 KAAPELIT Parikaapelit Kategoria 6, lähtökohtaisesti U/UTP Aluekaapeloinnissa myös telekaapeli mahdollinen (esim. VMOHBU-TL) Valokaapelit OS2-kuidut Nousukaapelit Aluekaapelit Kuitumäärien mahdollistettava 4 kpl kuitua/asunto Huomioitavaa kaikissa Standardinmukaisuus (aito) Sisäkaapeleiden paloturvallisuus Ulkokaapeleiden soveltuvuus ulkoasennukseen Suojaustarve Muu soveltuvuus asennus- ja käyttöympäristöön (MICE) Asennettavuus ja päätettävyys

8 ASUINKIINTEISTÖN VERKON OSAT Talojakamo Aluekaapeli eli runkokaapeli talojakamosta alijakamoon (tarvittaessa) Alijakamo (tarvittaessa) Nousukaapeli eli runkokaapeli talo- tai alijakamosta kotijakamoon Kotijakamo Kotikaapeli Tietoliikennerasia

9 MÄÄRÄYKSET Viestintäviraston määräys kiinteistön sisäverkoista ja teleurakoinnista 65 A/2014 M Määräyksen 65 perustelut ja soveltaminen MPS 65 Ladattavissa Viestintäviraston verkkosivustolta

10 TEKNISET STANDARDIT Sisäverkkojen rakentamista koskevat monenlaiset standardit ja tämä usein aiheuttaa tietämättömyyttä ja virheellisiä materiaalivalintoja sekä ylimääräisiä kustannuksia ja jälkikorjaustöitä. Laadukkaiden, testattujen, määräysten mukaisten ja suorituskykyisten materiaalien merkitys on tärkeä, mutta verkon rakentamisessa niiden osuus kokonaiskustannuksissa on pieni. Virheelliset materiaalivalinnat ja epälaadukkaat materiaalit ovat aiheuttaneet merkittäviä muutos- ja korjauskuluja.

11 Hyvät ja huonot esimerkit

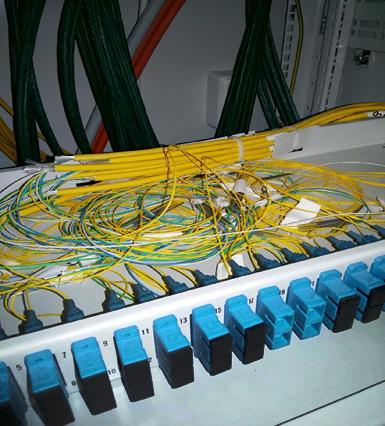

12 OSAAMATTOMUUS

13 OSAAMATTOMUUS Monimuoto-liittimet yksimuoto-adapterissa

14 VALOKUIDUN TAIVUTUSSÄDE Huomioitava jokaisessa vaiheessa!

15 JATKOSTARVIKKEIDEN VALINNAT Kuvassa liian pitkä jatkossuoja eli hitsipilli sekä koteloon modattu liikaa adaptereita

16 JATKOSTARVIKKEIDEN VALINNAT Kuvassa liian pitkä jatkossuoja eli hitsipilli

17 KURITTOMUUS

18 AMMATTITAITO JA HYVÄT ASENNUSTAVAT

19 AMMATTITAITO JA HYVÄT ASENNUSTAVAT

20 VALOKUIDUN KOTIRASIAT Huono asennustapa Hyvä ja oikea asennustapa

21 TAIVUTUSSÄTEEN HALLINTA

22 LAADUKKAAN TOIMINNAN PERUSTEET Laatusuunnitelma on rakennus- ja urakkaprojektien yhteinen dokumentti kaikille osapuolille, mikä sisältää keskeisimmät asiat Asennusprosessien määrittely sekä valmistelut mm. aikataulutukset ja materiaaliluettelot Suunnitteludokumentaatiot laaditaan ST ohjeiden mukaisesti (M65 33) Oman työn ohjeistus ja asennusprosessit Hyvien asennustapojen noudattaminen ja koulutus Kaapeloinnin erityispiirteiden huomioonottaminen; kuitua ei käsitellä kuten kuparikaapeleita Kaapeloinnin paloturvallisuus ja määräykset Lähde ST

23 LAATUSUUNNITELMA Standardin EN mukaan urakoitsijan tehtävä Kaapeloinnin omistajan tai tämän edustajan tulee hyväksyä suunnitelma ennen kuin asennustyöt aloitetaan Sisältää menetelmät ja periaatteet, joilla varmistetaan spesifikaationmukaisuus Ilman suunnitelmaa jää tulkinnanvaraiseksi esim. testausten hyväksymisen perusteet ja liitinpäiden puhtauden todentaminen Laatusuunnitelma ehkäisee monet mahdolliset ongelmatilanteet Laatusuunnitelmalomake löytyy ST-korttina [93]
