1 Uudet teknologiat ja perinteinen antennivastaanotto Antennialan tekniikkapäivä Kari Kangas

2 Taajuuksien käyttö tehostuu Radioympäristö muuttuu

3 Taajuuksien käyttö tehostuu - tv vastaanotolle uusia haasteita Tv-jakeluun uusia tekniikoita» Tv:n digitalisointi oli vasta ensimmäinen askel» DVB-T2, MPEG-4, HEVC (High Efficiency Video Coding)... Taajuuksien yhteiskäyttöä lisätään, tyhjiä taajuusvälejä hyödynnetään (white space käyttö)» Radiomikrofonit» Kognitiivinen radio Taajuuksien käyttöä järjestellään uudelleen VHF-alue otettu uudelleen tv-käyttöön

.. Taajuuksien yhteiskäyttöä lisätään, tyhjiä taajuusvälejä hyödynnetään (white space käyttö)»

4 Taajuuksien käyttö seuraa tarvetta Taajuuksia pyritään osoittamaan eri käyttötarkoituksiin tarpeen, käytön ja mahdollisuuksien mukaan Tv-jakelun taajuuksienkäyttö on digitalisoinnin myötä tehostunut ja tehostuu edelleen uusien jakelu- ja pakkaustekniikoiden käyttöönoton myötä Matkaviestinverkkojen dataliikenne on voimakkaassa kasvussa Tv-taajuuksia on sekä haluttu että voitu siirtää mv-käyttöön

ja tehostuu edelleen uusien jakelu- ja pakkaustekniikoiden käyttöönoton myötä Matkaviestinverkkojen

5 Matkaviestimet ja tv lähinaapureiksi UHF-tv-taajuusalue nyt MHz Kaistat MHz ja on osoitettu LTE-verkoille (ns. 800 MHz taajuusalue) LTE (Long Term Evolution) = 4G Sähköisen median viestintäpoliittinen ohjelma:» Taajuusalue MHz ("700 MHz taajuusalue") siirretään vuonna 2017 langattoman laajakaistan käyttöön

800 MHz taajuusalue) LTE (Long Term Evolution) = 4G Sähköisen median

6 LTE aikataulusta 800 MHz taajuudet on tarkoitus huutokaupata vuoden 2013 alussa VN periaatepäätös: luvat myönnetty vuoden 2012 loppuun mennessä Lausunnolla oleva toimilupaluonnos: toiminta 800 MHz taajuusalueella on oikeus aloittaa

2012 loppuun mennessä Lausunnolla oleva toimilupaluonnos:

7 LTE ja tv LTE tukiasemat saattavat joissakin tilanteissa aiheuttaa häiriöitä tv-vastaanottoon niiden läheisyydessä LTE-verkot pyritään suunnittelemaan siten, että häiriöriski minimoituu

8 LTE-toimilupaehdot lausunnolla - tv-vastaanoton häiriöiden poistaminen "Toimiluvan haltija on velvollinen poistamaan toiminnastaan muulle määräysten mukaiselle radioviestinnälle aiheutuvat häiriöt sekä korvaamaan näiden häiriöiden poistamisesta aiheutuvat työ- ja materiaalikustannukset." "Muulla määräysten mukaisella radioviestinnällä tarkoitetaan televisiolähetyksiä ja niiden vastaanottamista. "

häiriöt sekä korvaamaan näiden häiriöiden poistamisesta aiheutuvat työ- ja materiaalikustannukset.

9 LTE-toimilupaehdot lausunnolla - kuluttajien neuvonta "Toimiluvan haltija on velvollinen yhteistyössä muiden saman taajuusalueen toimiluvanhaltijoiden kanssa huolehtimaan siitä, että kuluttajille järjestetään riittävä neuvonta- ja opastuspalvelu laajakaistaisen matkaviestinverkon käyttöönotosta televisiovastaanotolle mahdollisesti aiheutuviin häiriöihin liittyvissä asioissa."

kuluttajille järjestetään riittävä neuvonta- ja opastuspalvelu laajakaistaisen

10 LTE-toimilupaehdot lausunnolla - sisätilapeitto "Peittovaatimus tulee toteuttaa siten, että varmistetaan peittoalueella myös kohtuullinen sisätilapeitto." "Kohtuullisella sisätilapeitolla tarkoitetaan sitä, että televerkkopalvelut ovat saatavilla yhdessä pisteessä sisätiloissa vakituisessa asunnossa tai yrityksen toimipisteessä." "Tarvittaessa toimiluvan haltija on velvollinen todentamaan verkon toimivuuden."

" "Kohtuullisella sisätilapeitolla tarkoitetaan sitä, että televerkkopalvelut ovat saatavilla yhdessä

11 White space -käyttö Tv-käytöltä jää sen tarvitseman häiriösuojauksen takia tyhjää taajuuskaistaa, ns. White Space Tilaan voidaan sijoittaa sellaista käyttöä, joka väistää televisiota:» Radiomikrofoneja» Kognitiiviradiota

White Space Tilaan voidaan sijoittaa sellaista

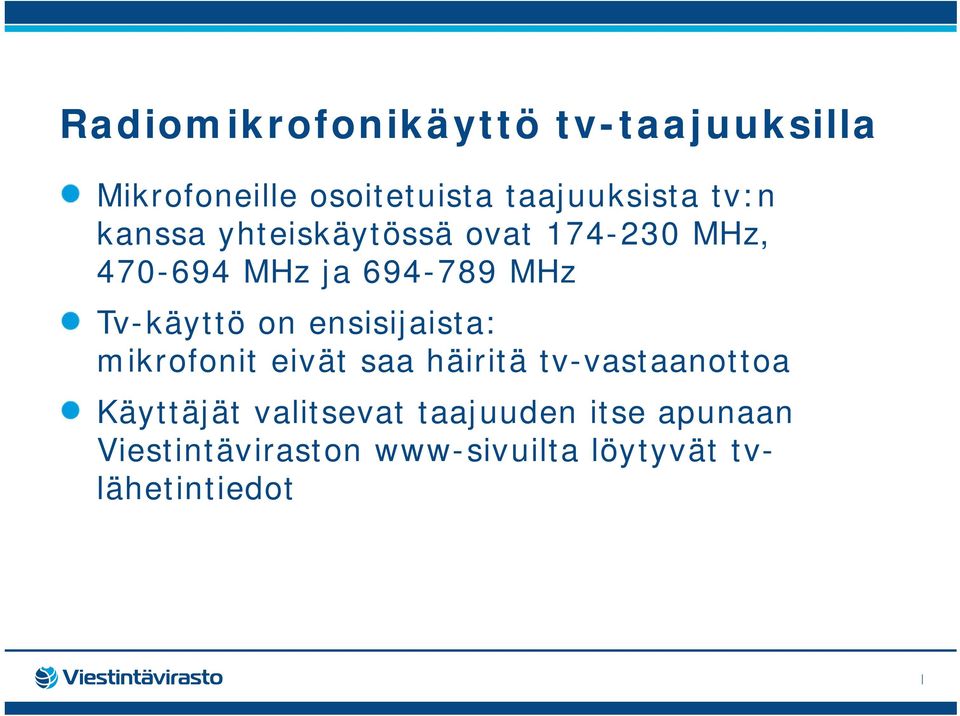

12 Radiomikrofonikäyttö tv-taajuuksilla Mikrofoneille osoitetuista taajuuksista tv:n kanssa yhteiskäytössä ovat MHz, MHz ja MHz Tv-käyttö on ensisijaista: mikrofonit eivät saa häiritä tv-vastaanottoa Käyttäjät valitsevat taajuuden itse apunaan Viestintäviraston www-sivuilta löytyvät tvlähetintiedot

Tv-käyttö on ensisijaista: mikrofonit eivät saa häiritä tv-vastaanottoa

13 Kognitiivinen radio Kognitiivinen radio on tietoliikennejärjestelmä, joka osaa havaita tai sille kerrotaan käytössä olevat taajuudet ja se osaa näin löytää käytettävissä olevat vapaat taajuudet Suomi on Euroopan kärjessä: Euroopan 1. radiolupa kognitiiviselle radiolle myönnettiin elokuussa Turun ammattikorkeakoululle

käytettävissä olevat vapaat taajuudet Suomi on Euroopan kärjessä: Euroopan 1.

14 Tv muuttuu Uusia tekniikoita, uusia taajuuksia

15 Tv muuttuu DVB-T/MPEG 2 DVB-T2/MPEG 4 Sähköisen median viestintäpoliittinen ohjelma:» Vaiheittainen siirtymä alkaa 2017» 2 DVB-T kanavanippua jatkaa vuoteen 2026 (ellei välitarkastelussa haluta nopeuttaa siirtymää) Tv:n VHF-taajuusalue on otettu uudelleen käyttöön» Tv-VHF-taajuudet olivat vajaakäytössä» Lähetysverkkotoimintaan haluttiin kilpailua Vuoteen 2010 saakka ainoa verkko-operaattori Digita Vain VHF-taajuuksilla vapaata kapasiteettia maantieteellisesti kattaville verkoille

otettu uudelleen käyttöön» Tv-VHF-taajuudet olivat vajaakäytössä» Lähetysverkkotoimintaan haluttiin kilpailua Vuoteen

16 DVB-T2 vs. DVB-T Suurempi kapasiteetti» Samalla tehostetaan myös sisällön pakkausta Suuret SFN (yhden taajuuden) verkot mahdollisia» Täytelähettimet voivat käyttää samaa taajuutta kuin päälähetin Mobiilijakelun toteuttaminen mahdollista DVB-T2 -tekniikalla Kuluttaja joutuu vaihtamaan vastaanottimen halutessaan vastaanottaa DVB-T2 -lähetyksiä» Minimissään riittää uusi digiboksi

taajuuden) verkot mahdollisia» Täytelähettimet voivat käyttää samaa taajuutta kuin päälähetin

17 Mitä uutta VHF-jakelussa nyt? VHF-alue ollut aikaisemminkin tv-käytössä, mutta nyt erilaisella lähestymistavalla DNA:lla lähettimet eri paikoissa kuin Digitalla Säteilytehot pienempiä, verkko tiheämpi Vastaanottopisteessä:» kentänvoimakkuuserot DNA:n ja Digitan signaaleilla voivat olla hyvinkin suuria jopa kymmeniä db» Digitan ja DNA:n lähettimet yleensä eri suunnissa

lähettimet eri paikoissa kuin Digitalla Säteilytehot pienempiä, verkko tiheämpi

18 Case: Oulunkylä ja Virkkala Uudet lähettimet kanaville 6 ja 8 Häiriöilmoituksia: MUX A (YLE) pimeäksi Ilmoituksia jopa 5 km säteellä lähettimestä MUX A kanavalla 32: kanavan 8 kolmas kerrannainen osin päälle Ongelmatapauksissa käytössä logperiodinen antenni + laajakaistainen mastovahvistin

lähettimestä MUX A kanavalla 32: kanavan 8 kolmas kerrannainen osin

19 Oulunkylä ja Virkkala: vastaanottoantennin vaikutus Logperiodisella antennilla VHF/UHFkentänvoimakkuuksien ero jopa 50 db» Laajakaistaisella 25 db vahvistimella koko UHF-alue peittoon UHF-yagilla ero 20 db» Lisäksi UHF-signaalin vahvistus kasvoi 10 db Oikeanlaisella antennilla vastaanotto ei häiriinny

db vahvistimella koko UHF-alue peittoon UHF-yagilla ero 20 db» Lisäksi

20 Lohja: logperiodinen antenni

21 Lohja: UHF-yagi

22 Millainen vastaanottoantenni toimii tulevaisuudessakin?

23 Hyvällä vastaanottoantennilla murheet vähenevät Erilliset UHF- ja VHF-antennit» UHF- ja VHF-signaalit saadaan erilleen» Kumpikin antenni saadaan suunnattua optimaalisesti» UHF-antennin taajuusalueen yläraja 790 MHz Tarpeetonta vastaanottaa muuta kuin tv-taajuusaluetta Vahvistin käyttöön vain, jos se on todella tarpeen» Taajuusaluekohtainen vahvistin» UHF-vahvistusalueen yläraja 790 MHz (rajaa esimerkiksi LTE-häiriöt pois)» Vahvistusta vain sen verran kuin on tarpeen

24 Hyvä antenni on tärkeä osa vastaanottoketjua Tv-verkkosuunnittelussa mitoituskriteerinä antennikorkeus 10 m ja vahvistus 17 db. Häiriöiden välttämisen kannalta on parempi käyttää hyvää, korkealla olevaa antennia ilman vahvistinta kuin huonoa matalalla olevaa antennia vahvistimen kanssa Hyväkään antenni ei suojaa häiriöiltä, jos eihaluttu signaali vuotaa vastaanottimeen sisäverkon kautta» Sisäverkon kuntoon on kiinnitettävä huomiota!

25 Kun perusratkaisu ei riitä Häiriöitä voi olla tarpeen suodattaa pois erillisellä suodattimella» Antenni ei suodata toiminta-alueensa ulkopuolisia signaaleja, vaikkei niitä vahvistakaan» Vahvistimienkin suodatusominaisuudet usein vaatimattomia» Antenniin integroitu vahvistin ei optimaalinen ratkaisu» Häiritsevä signaali voi tulla esim. LTE800-verkosta.

26 Harras toive, suositus vai määräys? Tällä hetkellä Viestintävirastolla ei ole selkeää valtuutusta määrätä vastaanottoantennin ominaisuuksista. SMVPO: Viestintäviraston tulee määritellä tv-lähetysten vastaanotossa käytettävien antennien ja antennijärjestelmien tekniset vähimmäislaatu- vaatimukset. Vaatimusten määrittely on välttämätöntä, jotta» mahdollisten häiriötapausten ratkaisemiseksi on selkeät ja kohtuulliset perusteet sekä kuluttajille että toiminnan harjoittajille» käytetään antenniratkaisuja, jotka toimivat myös muuttuvassa radioympäristössä Viestintäviraston tavoitteena on saada tarvittava valtuutus uuteen tietoyhteiskunta-lakikaareen.
