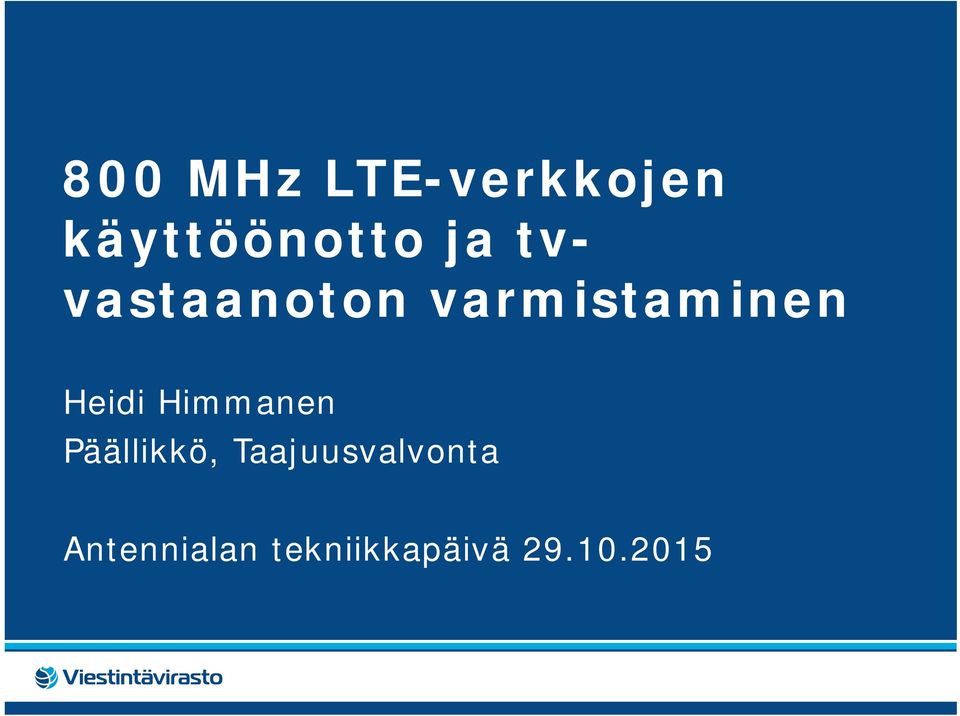

1 800 MHz LTE-verkkojen käyttöönotto ja tvvastaanoton varmistaminen Heidi Himmanen Päällikkö, Taajuusvalvonta Antennialan tekniikkapäivä

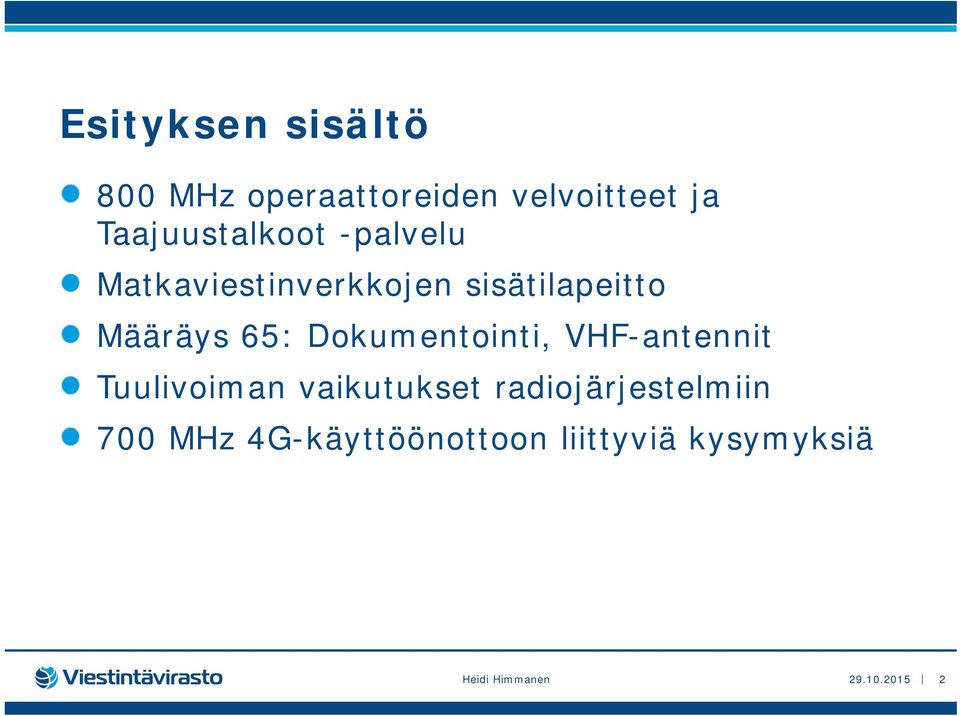

2 Esityksen sisältö 800 MHz operaattoreiden velvoitteet ja Taajuustalkoot -palvelu Matkaviestinverkkojen sisätilapeitto Määräys 65: Dokumentointi, VHF-antennit Tuulivoiman vaikutukset radiojärjestelmiin 700 MHz 4G-käyttöönottoon liittyviä kysymyksiä Heidi Himmanen

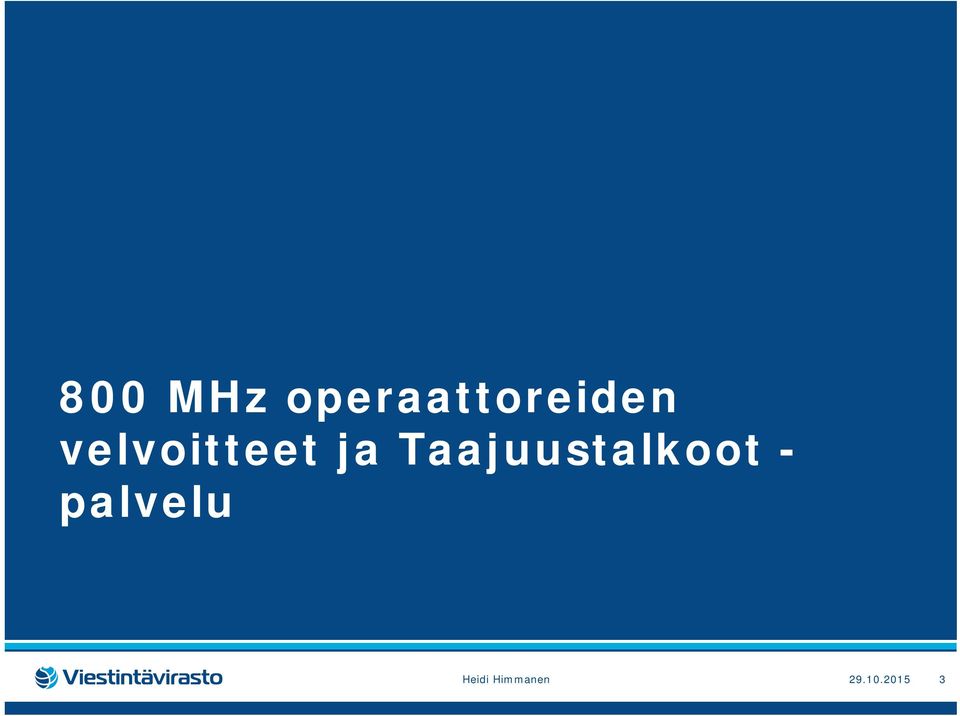

3 800 MHz operaattoreiden velvoitteet ja Taajuustalkoot - palvelu Heidi Himmanen

4 800 MHz verkkojen käyttöönotto 800 MHz taajuudet digitaalisille laajakaistaisille matkaviestinverkoille Manner-Suomeen jaettiin huutokaupalla vuonna 2013 DNA: MHz / MHz Sonera: MHz / MHz Elisa: MHz / MHz Toimiluvat voimassa 20 vuotta: Luvat ovat teknologianeutraaleja Käytetty teknologia on LTE eli 4G, joka mahdollistaa data-yhteyksiä. Heidi Himmanen

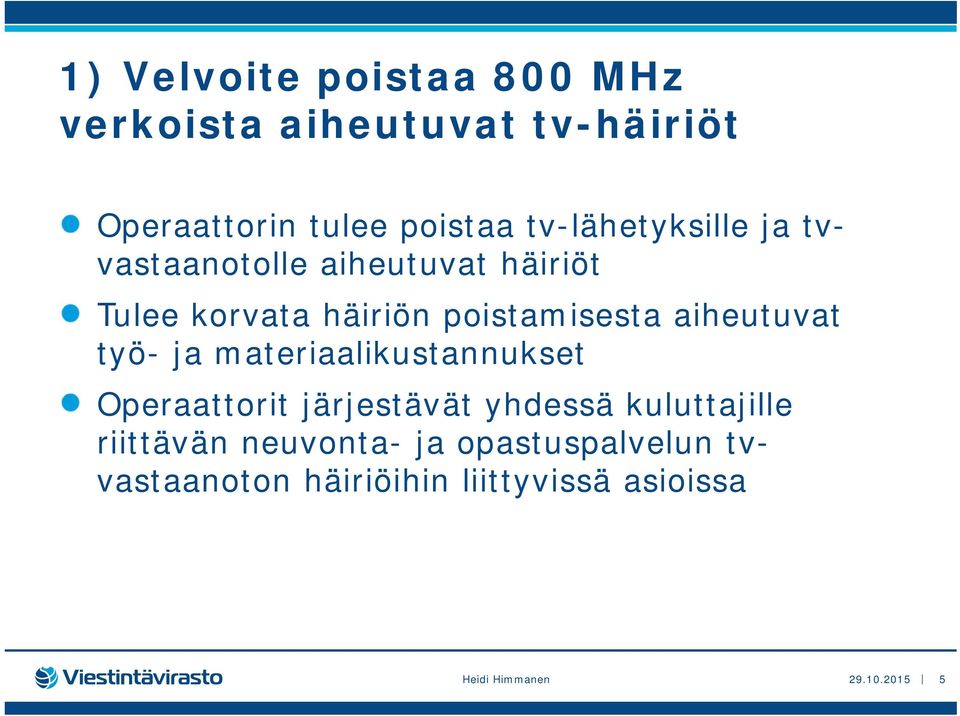

5 1) Velvoite poistaa 800 MHz verkoista aiheutuvat tv-häiriöt Operaattorin tulee poistaa tv-lähetyksille ja tvvastaanotolle aiheutuvat häiriöt Tulee korvata häiriön poistamisesta aiheutuvat työ- ja materiaalikustannukset Operaattorit järjestävät yhdessä kuluttajille riittävän neuvonta- ja opastuspalvelun tvvastaanoton häiriöihin liittyvissä asioissa Heidi Himmanen

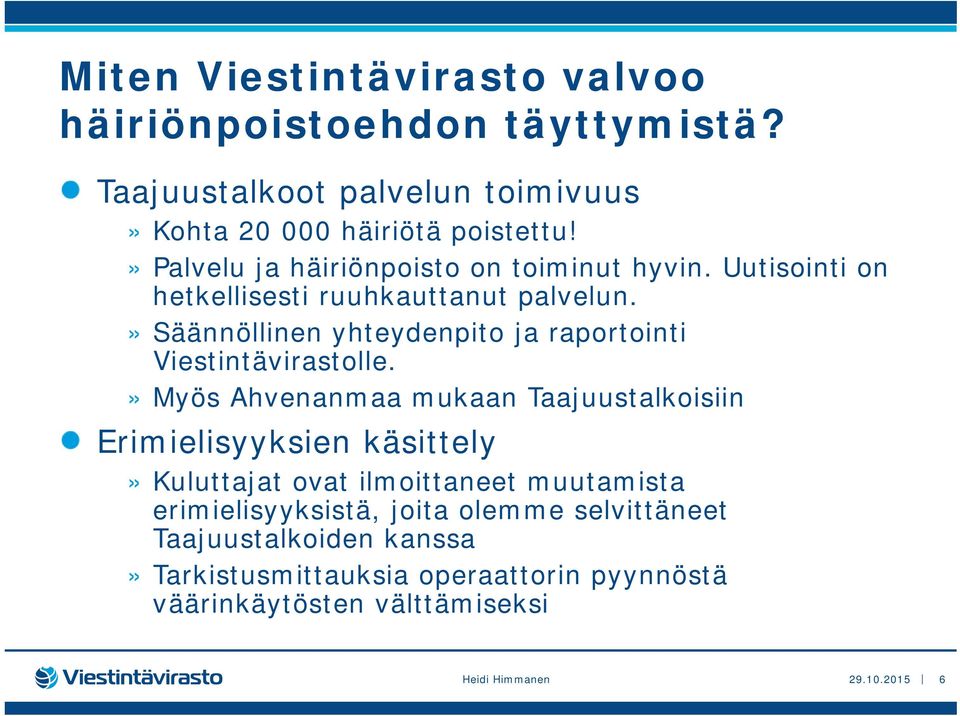

6 Miten Viestintävirasto valvoo häiriönpoistoehdon täyttymistä? Taajuustalkoot palvelun toimivuus» Kohta häiriötä poistettu!» Palvelu ja häiriönpoisto on toiminut hyvin. Uutisointi on hetkellisesti ruuhkauttanut palvelun.» Säännöllinen yhteydenpito ja raportointi Viestintävirastolle.» Myös Ahvenanmaa mukaan Taajuustalkoisiin Erimielisyyksien käsittely» Kuluttajat ovat ilmoittaneet muutamista erimielisyyksistä, joita olemme selvittäneet Taajuustalkoiden kanssa» Tarkistusmittauksia operaattorin pyynnöstä väärinkäytösten välttämiseksi Heidi Himmanen

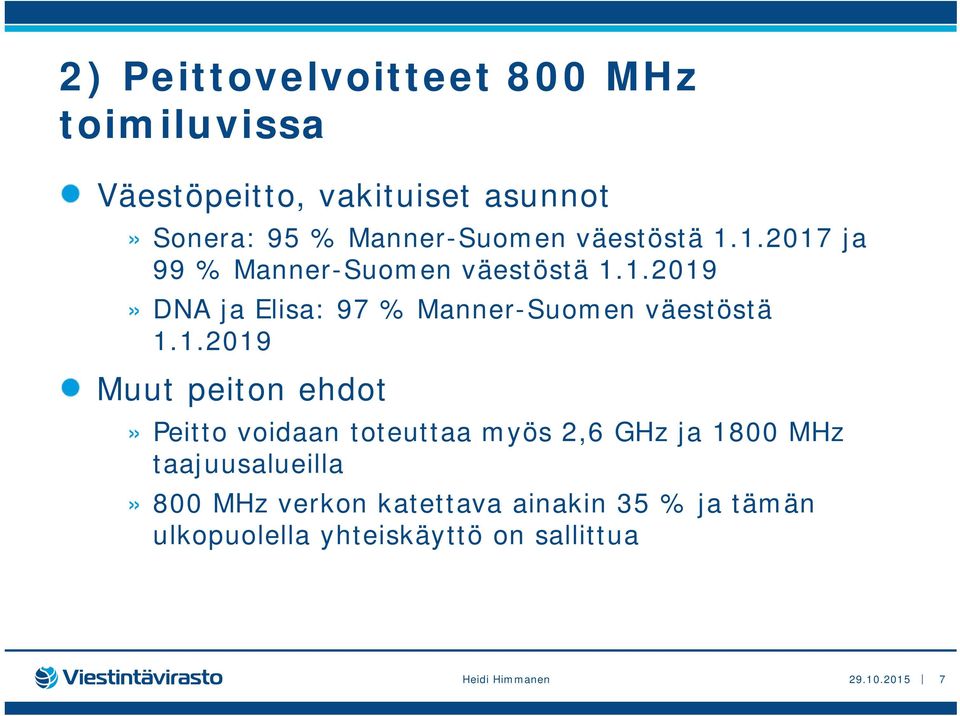

7 2) Peittovelvoitteet 800 MHz toimiluvissa Väestöpeitto, vakituiset asunnot» Sonera: 95 % Manner-Suomen väestöstä ja 99 % Manner-Suomen väestöstä » DNA ja Elisa: 97 % Manner-Suomen väestöstä Muut peiton ehdot» Peitto voidaan toteuttaa myös 2,6 GHz ja 1800 MHz taajuusalueilla» 800 MHz verkon katettava ainakin 35 % ja tämän ulkopuolella yhteiskäyttö on sallittua Heidi Himmanen

8 Miten Viestintävirasto tulee valvomaan peittovelvoitteiden täyttymistä? Operaattoreiden toimittamat peittokartat Viraston yleiset peittomittaukset» Kentänvoimakkuustietoja kerätään muiden matkojen yhteydessä Viraston kohdistetut valvontamittaukset» Mittauspaikat valitaan seuraavien tietojen pohjalta virastoon tulleet yhteydenotot ongelmista yleiset kentänvoimakkuusmittaukset ja niiden vertailu operaattorien toimittamiin peittokarttoihin viraston käytössä olevat joukkoistamisella hankitut tiedot palvelun laadusta ja niiden vertailu operaattorien toimittamiin peittokarttoihin Mikäli puute on ilmeinen, virasto voi antaa operaattorille päätöksen verkon rakentamisesta.» Peittovelvoite on väestöpeitto. Puutteet asumattomilla alueilla tai alueilla, joissa ei ole yrityksiä, eivät ole välttämättä ilmeisiä puutteita. Heidi Himmanen

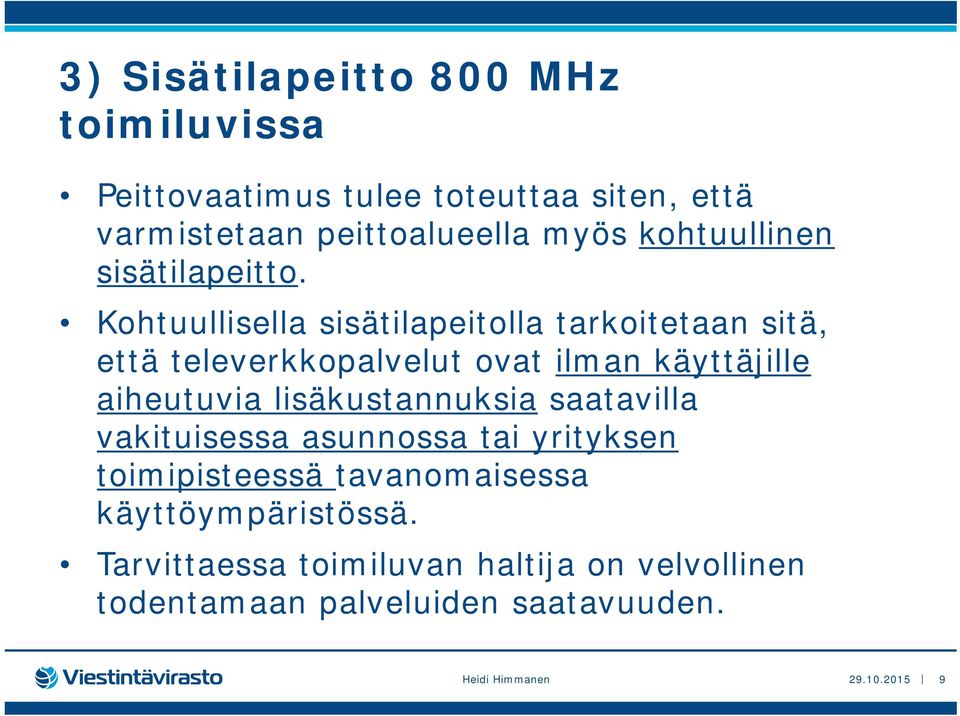

9 3) Sisätilapeitto 800 MHz toimiluvissa Peittovaatimus tulee toteuttaa siten, että varmistetaan peittoalueella myös kohtuullinen sisätilapeitto. Kohtuullisella sisätilapeitolla tarkoitetaan sitä, että televerkkopalvelut ovat ilman käyttäjille aiheutuvia lisäkustannuksia saatavilla vakituisessa asunnossa tai yrityksen toimipisteessä tavanomaisessa käyttöympäristössä. Tarvittaessa toimiluvan haltija on velvollinen todentamaan palveluiden saatavuuden. Heidi Himmanen

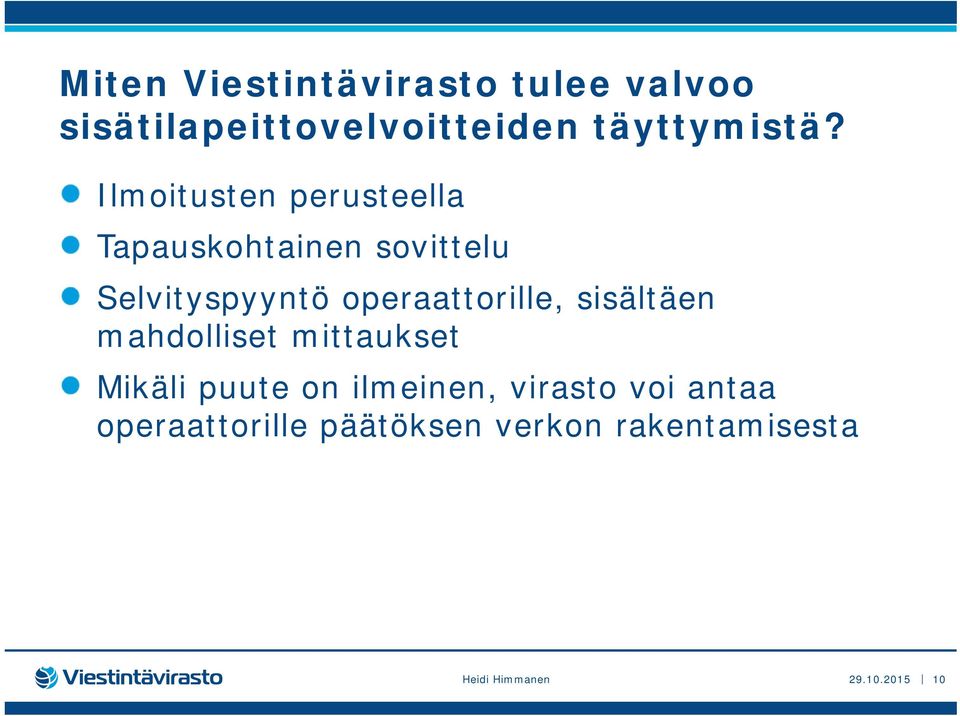

10 Miten Viestintävirasto tulee valvoo sisätilapeittovelvoitteiden täyttymistä? Ilmoitusten perusteella Tapauskohtainen sovittelu Selvityspyyntö operaattorille, sisältäen mahdolliset mittaukset Mikäli puute on ilmeinen, virasto voi antaa operaattorille päätöksen verkon rakentamisesta Heidi Himmanen

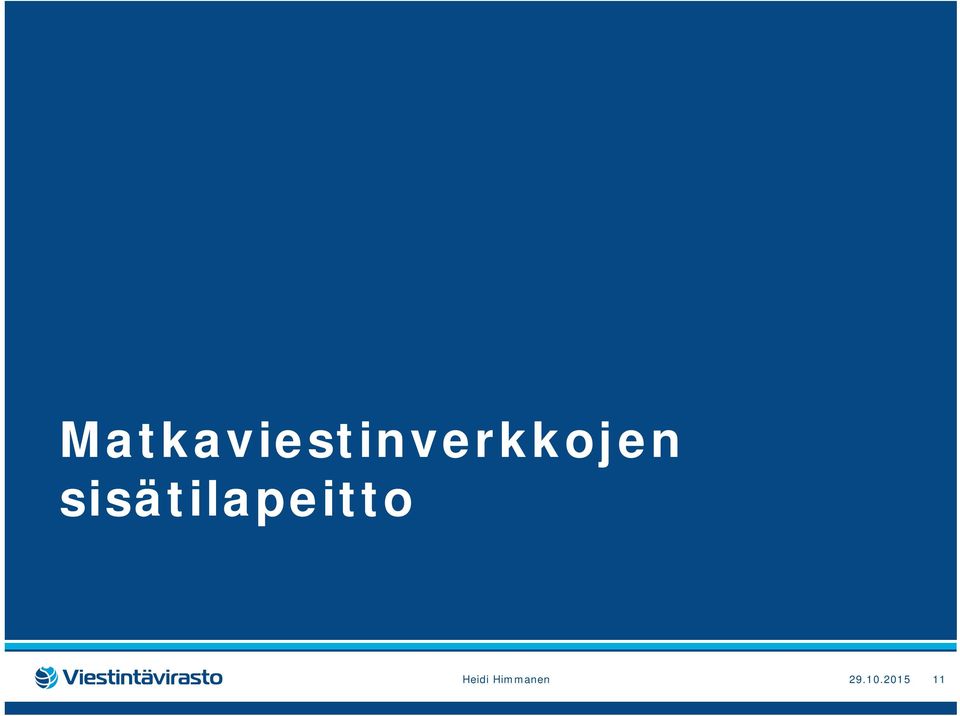

11 Matkaviestinverkkojen sisätilapeitto Heidi Himmanen

12 Kolme vinkkiä: 1) Sijainti; 2) pöytäantenni; 3) ulkoantenni Kolme vinkkiä kännykän toimivuuden parantamiseen kotona» Kolme vinkkiä mobiililaajakaistan toimivuuden parantamiseen kotona» Tarjoatko sinä ulkoantennien asennuspalveluja? Mistä kuluttaja saa ammattiapua ulkoantennin valintaan ja asennukseen? Heidi Himmanen

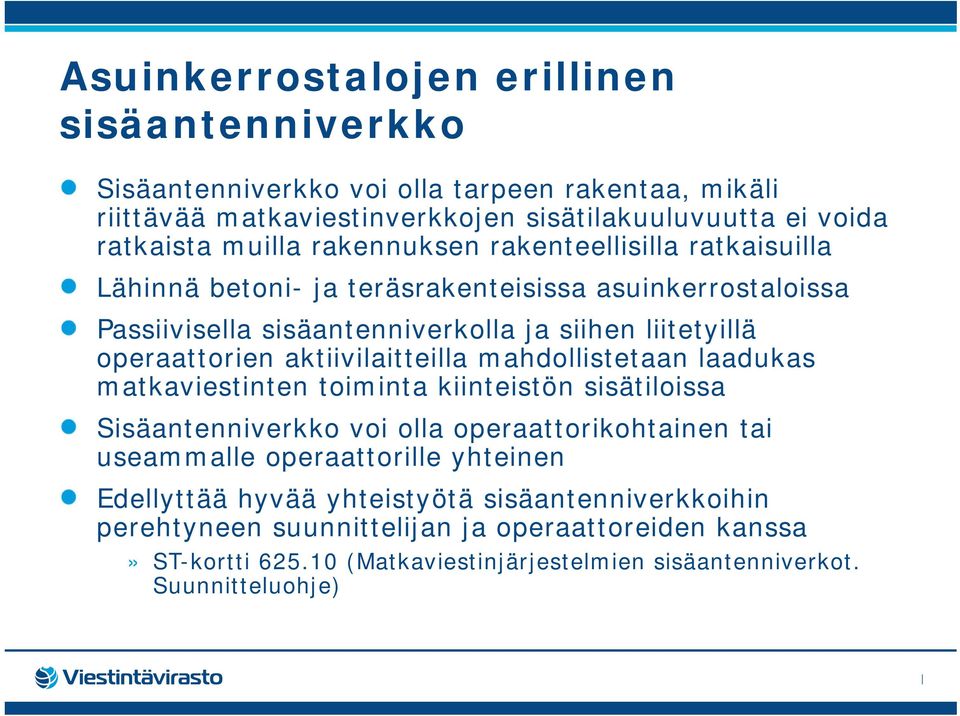

13 Asuinkerrostalojen erillinen sisäantenniverkko Sisäantenniverkko voi olla tarpeen rakentaa, mikäli riittävää matkaviestinverkkojen sisätilakuuluvuutta ei voida ratkaista muilla rakennuksen rakenteellisilla ratkaisuilla Lähinnä betoni- ja teräsrakenteisissa asuinkerrostaloissa Passiivisella sisäantenniverkolla ja siihen liitetyillä operaattorien aktiivilaitteilla mahdollistetaan laadukas matkaviestinten toiminta kiinteistön sisätiloissa Sisäantenniverkko voi olla operaattorikohtainen tai useammalle operaattorille yhteinen Edellyttää hyvää yhteistyötä sisäantenniverkkoihin perehtyneen suunnittelijan ja operaattoreiden kanssa» ST-kortti (Matkaviestinjärjestelmien sisäantenniverkot. Suunnitteluohje)

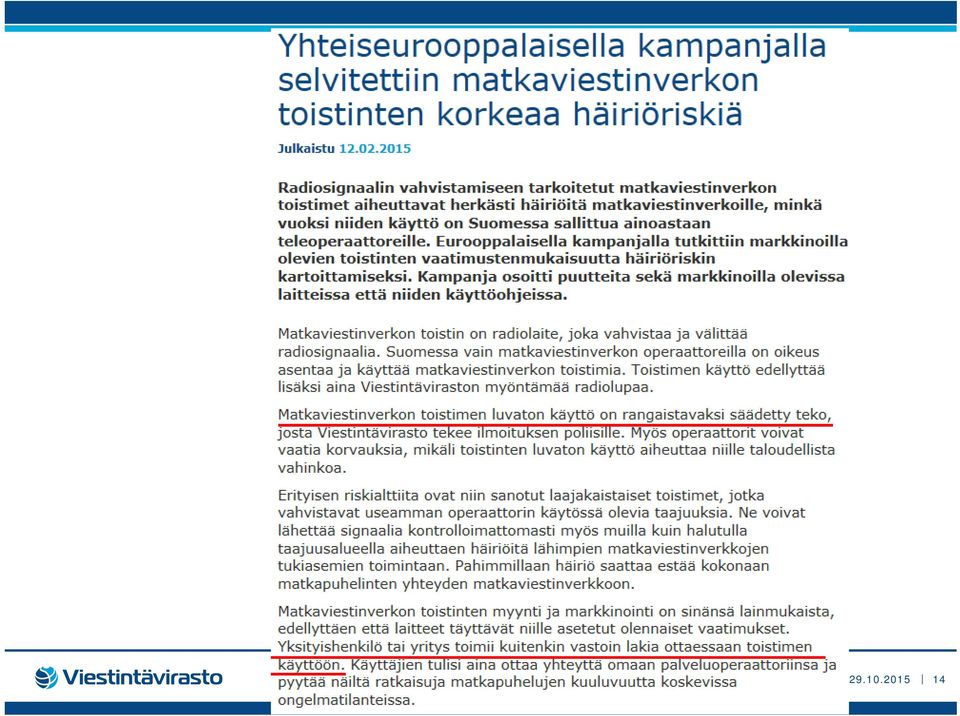

14 Heidi Himmanen

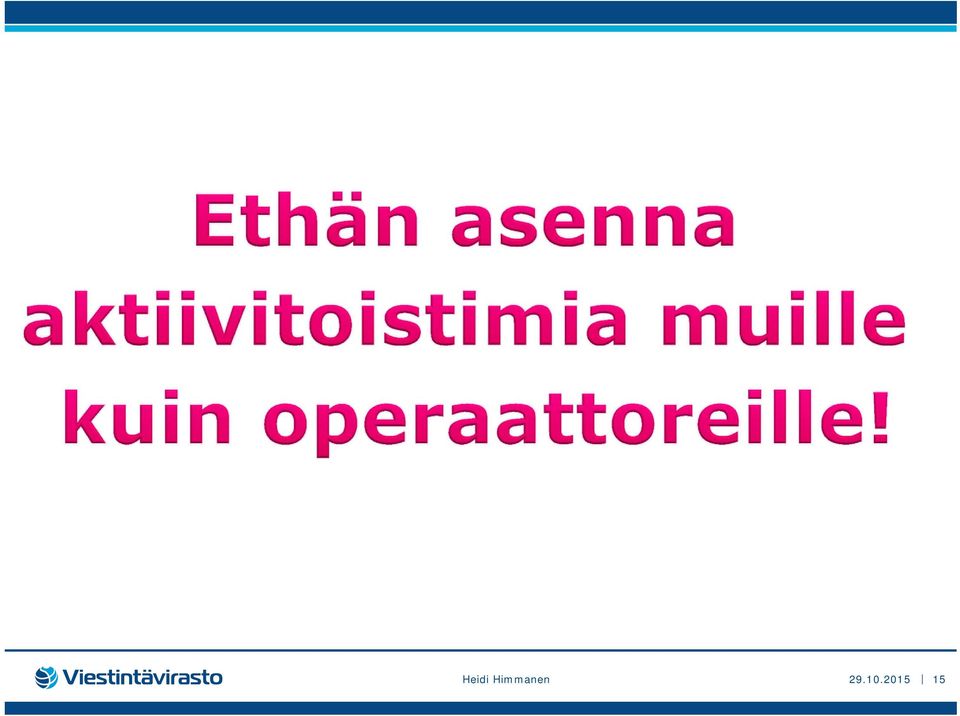

15 Heidi Himmanen

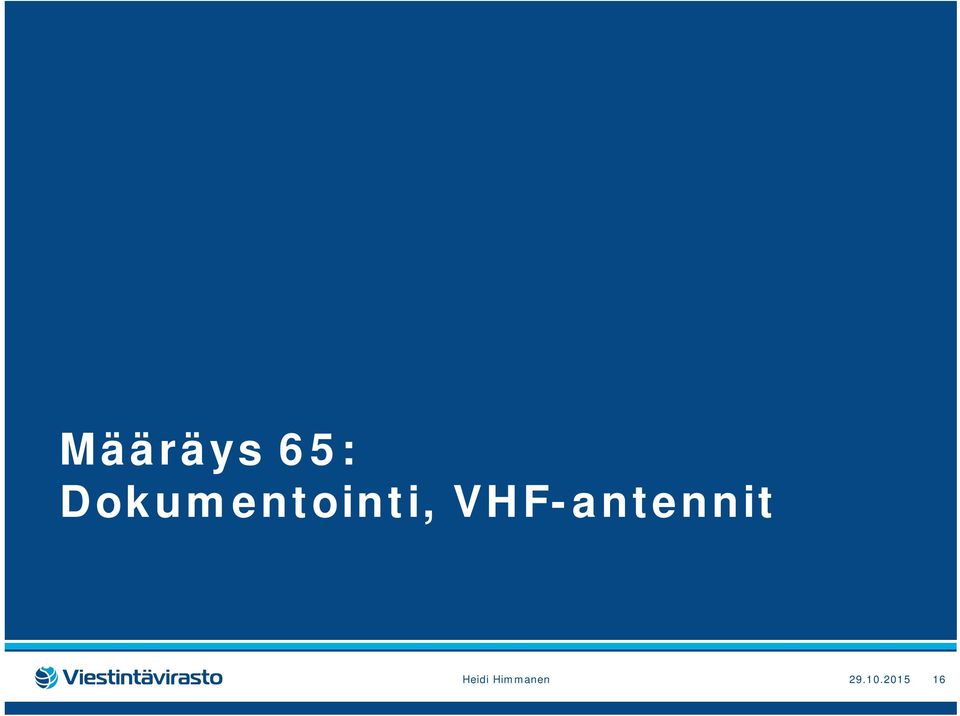

16 Määräys 65: Dokumentointi, VHF-antennit Heidi Himmanen

17 M65: Dokumentointi / Tarkastuspöytäkirja Myös pientalojen antenniasennuksista on laadittava tarkastuspöytäkirja, josta ilmenee että asennus on määräyksen mukainen. Tarkastuspöytäkirja on jätettävä asiakkaalle. Tarkastuspöytäkirjojen on sisällettävä vähintään seuraavat asiat:» Ajankohta ja vaatimustenmukaisuuden toteaja» Antenniverkon ja järjestelmän testit» Kuvaus mittauksissa käytetyistä testauskokoonpanoista ja mittauslaitteista Häiriötapauksessa Viestintävirasto voi pyytää dokumentit omistajalta! Heidi Himmanen

18 VHF-antennit VHF-antenni tarvitaan, jos halutaan katsoa DNAn lähetyksiä. Viestintäviraston tulkinnan mukaan VHF-antennin asentaminen ei lähtökohtaisesti ole pakollista määräyksen 65 mukaan antennijärjestelmän uusimisen yhteydessä. Siirtovelvoite: Taloyhtiöissä YLE:n HD-kanavat pitää jakaa (jos yksikin asukas vaatii). Tämä voi edellyttää VHF-antennin asentamista. Heidi Himmanen

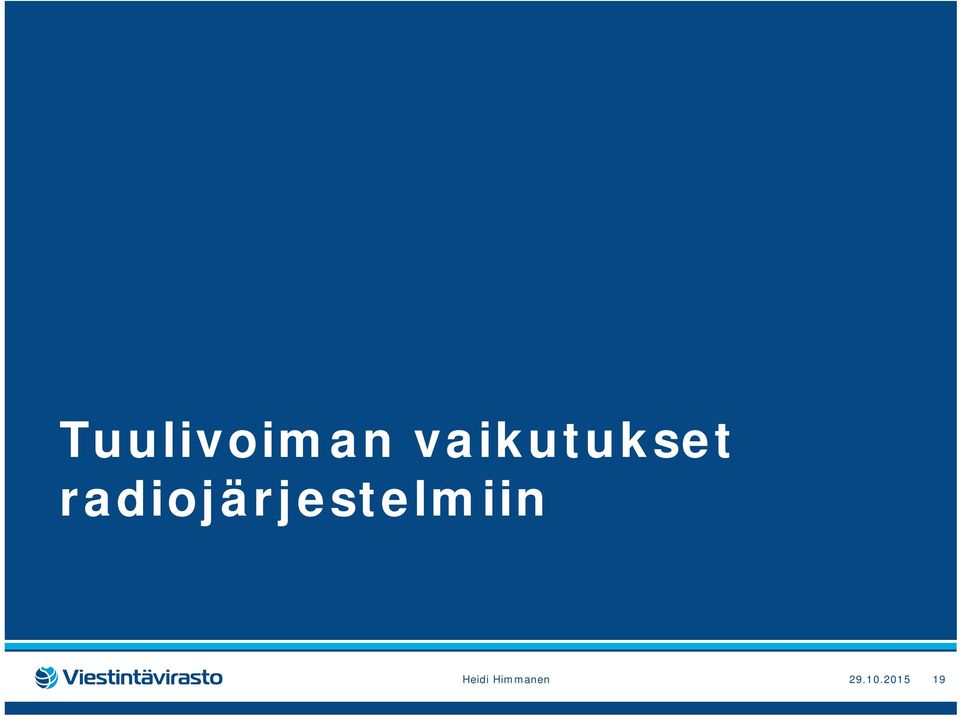

19 Tuulivoiman vaikutukset radiojärjestelmiin Heidi Himmanen

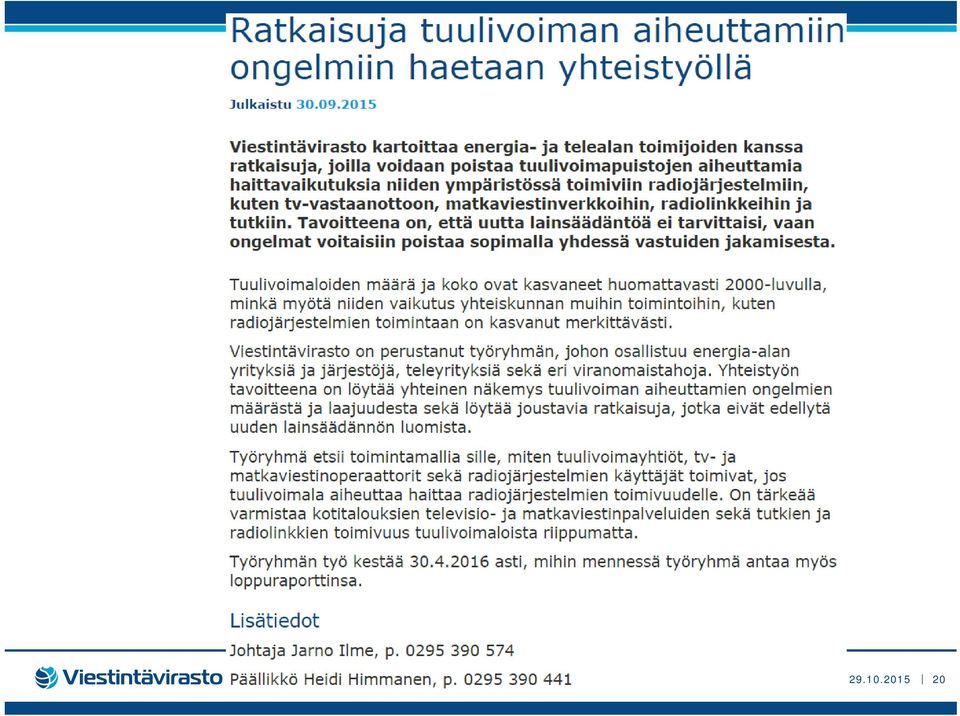

20 Heidi Himmanen

21 700 MHz 4G-käyttöönottoon liittyviä kysymyksiä Heidi Himmanen

22 Minkälaiset vaatimukset LTE700-suotimille pitää olla? Kuinka jyrkästi suotimen pitää vaimentaa kanavan 48 jälkeen? Tarkat speksit tarvittaisiin valmistajia varten. 700 MHz suotimen vaimennuksen ja jyrkkyyden tulisi olla samankaltainen kuin 800 MHz suotimella. Vaikka tukiasemien ja tv-kaistan taajuusero on suurempi kuin 800 MHz, vain riittävän jyrkkä suodin tehoaa voimakkaan LTE700-tukiasemasignaalin suodattamiseen. Pitäisikö suotimia olla kahta eri mallia siten, että halvempi malli soveltuu tilanteisiin, jossa ei ole ylintä kanavaa (48) käytössä ja kalliimpi eli jyrkemmän vaimennuksen suodin soveltuu tilanteisiin, jossa on kanava 48 käytössä? (Samaa jaottelu on nykyisissä LTE800-suotimissa) On odotettavissa että yllä kuvattu "perussuodin" riittää suurimmassa osassa tilanteista mutta LTE700 -signaalin voimakkuudesta ja vastaanottojärjestelmän laadusta riippuen, voidaan tarvita jyrkempää suodinta. Mikä on 700 MHz kanava-allokaatio, onko se jo tehty ja minkälainen se on? Heidi Himmanen
