KUITUVERKON SUORITUSKYKYARVOJEN MERKITYS JA MITTAUS 8.11.

1 KUITUVERKON SUORITUSKYKYARVOJEN MERKITYS JA MITTAUS LAATUA ASUINKIINTEISTÖJEN KUITUSISÄVERKKOIHIN VILLE REINIKAINEN

2 Sisältö Suorituskykyarvojen ja liittimien puhtauden merkitys käytännössä Mittauksen, tarkastuksen ja raportoinnin pääperiaatteet Mihin mittaustuloksissa ja tarkastuspöytäkirjassa tulee kiinnittää huomiota

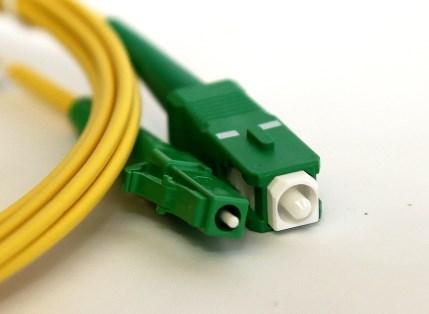

4 Ennen kuin verkon suorituskykyä lähdetään mittaamaan, tulee varmistaa, että verkkoa täyttää määräyksen 65B rakenteelliset vaatimukset: Vaadittavat kuitumäärät talojakamosta kotijakamoon ja talojakamosta alijakamoon. Käytetyt kaapelit (mm. paloturvallisuusvaatimukset E ca ja C ca -s1,d1,a2) Käytetyt liittimet (LC tai SC APC-hionnalla) ja muut komponentit laatu? Yleinen asennustyön jälki johtotieasennukset, paneeli- ja päätekotelo asennukset. Maadoitukset ja potentiaalintasaukset Verkosta tehty dokumentaatio ja verkkoon sijoitetut merkintä- ja tunnistekilvet/tarrat Muut laatusuunnitelmaan kirjatut asiat

5 Laatusuunnitelma Määräys 65B edellyttää, että urakoitsijan toimesta laaditaan laatusuunnitelma, jossa spesifioidaan mm. asennus- ja mittausmenetelmät Laatusuunnitelman hyväksyy verkon tilaaja Laatusuunnitelma tulisi laatia jo hankesuunnitteluvaiheessa, koska siihen voi sisältyä elementtejä, joilla on vaikutusta hinnoitteluun.

6 Laatusuunnitelma Hankesuunnitteluvaihe Tarjouspyyntö / tarjoukset Toteutussuunnittelu Verkon toteutus Tarkastukset, mittaukset ja dokumentaatio Verkon luovutus ja käyttöopastus

7 Missä voi mennä pieleen? Hankesuunnittelu/toteutussuunnittelu tehdään tuntematta määräyksen 65B vaatimuksia Lopputulos: verkko jää tyypillisesti rakenteellisesti puutteelliseksi Verkon toteutus tehdään tuntematta optisen verkkojen asennus- ja mittausmetodeja, ja määräyksen 65B vaatimuksia Lopputulos: verkon suorituskyky jää tyypillisesti puutteelliseksi, tai arvoitukseksi.

8 Pysyvän siirtotien vaimennusprofiili Pysyvä siirtotie, PL Liitos jatkos Optinen kuitu (50m) jatkos Liitos Tasapainoinen vaimennusprofiili 2 x 0,3dB + 2 x 0,05dB + 0,3dB/km x 0,050km = 0,70dB

9 Pysyvän siirtotien vaimennusprofiili 0,40dB 0,70dB 1,00dB (50m) a) b) c) d) Liitos Jatkos Kuitu

10 Jokainen optinen pysyvä siirtotie, PL mitataan. Asuinkiinteistöjen optisen kaapeloinnin pysyvien siirtoteiden suurin sallittu kokonaisvaimennus aallonpituuksilla 1310nm ja 1550nm mitattuna saa olla enintään: 1,0 db (x 50 m) 1,2 db (50 < x 250 m) 1,4 db (250 < x 500m) (x = pysyvän siirtotien pituus) Kysymys: Miksi näin pienet arvot, koska sovellukset toimivat moitteettomasti suuremmillakin vaimennusarvoilla? Vastaus: Siksi, koska ensisijainen tavoite on karsia pois mahdollisista asennusvirheistä johtuvat vaimennusten kohoamiset.

OTDR etumittakuitu ja takamittakuitu, vai pelkkä etumittakuitu? Mitatut aallonpituudet? Testauskaapeleiden laatu/puhtaus? Copy Paste menetelmä?

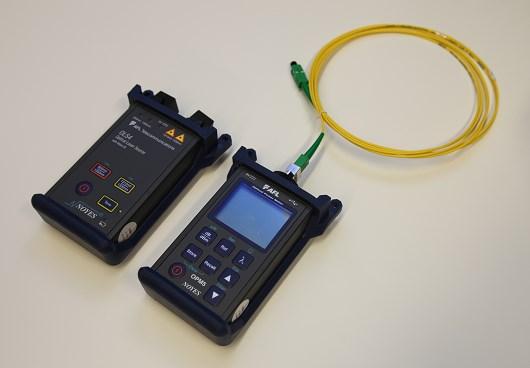

11 Mistä tilaaja tietää, onko verkko mitattu oikein? Pysyvänä siirtotienä vs. kanavana? LSPM - vertailutehon mittaus: 1-kytkentäkaapelin vai 2-kytkentäkaapelin menetelmällä? OTDR etumittakuitu ja takamittakuitu, vai pelkkä etumittakuitu? Mitatut aallonpituudet? Testauskaapeleiden laatu/puhtaus? Copy Paste menetelmä? Liian hyvät vaimennusarvot hyvä vai huono asia? Tilaajalla ei ole kompetenssia analysoida mittaustuloksien oikeellisuutta jälkikäteen, koska siihen ei välttämättä pysty asiantuntijakaan, jos dokumentoituna on vain kokonaisvaimennusarvot ja siirtotien pituus.

12 Määräys 65B edellyttää optisten siirtoteiden rajapinnoissa olevien optisten liittimien ja adaptereiden puhtauden ja kunnon tarkastamista kuitumikroskoopilla kaikkien. Pintavirheitä, kuten esimerkiksi naarmuja, koloja, säröjä tai lohkeamia, ei saa esiintyä liitinpäissä yli sallittua määrää. Hyväksymiskriteerit ovat standardin SFS-EN mukaiset. Liitinpintojen tarkastus suoritetaan vaimennusmittaustyön yhteydessä ja siitä raportoidaan tilaajalle laatusuunnitelmaan kirjatun tavan ja laajuuden mukaisesti. Huonolaatuiset/likaiset optiset liitosrajapinnat ovat yksi suurin syy yhteysongelmille optisessa verkossa.

13 Suurennos 200-kertainen Puhdas liitinpää Maakaapelin rasvaa Kuitumikroskooppi Rakennuspölyä Ihokosketus

14 Hankesuunnitteluvaihe Tarjouspyyntö / tarjoukset Toteutussuunnittelu Verkon toteutus Tarkastukset, mittaukset ja dokumentaatio Verkon luovutus ja käyttöopastus

15 Kiitos!
