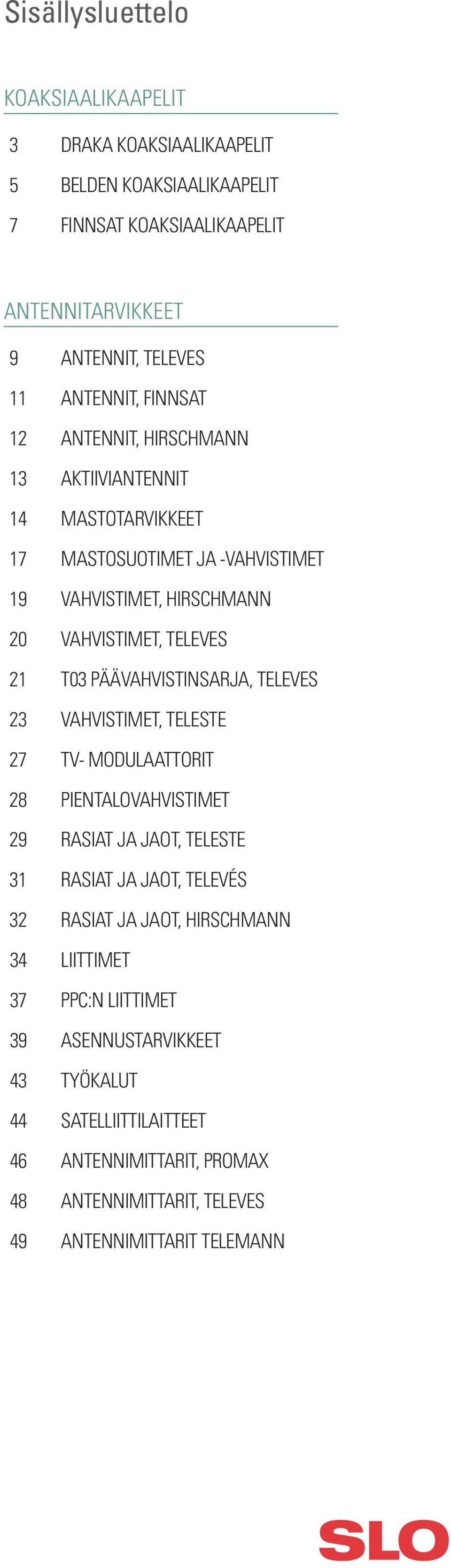

2 Sisällysluettelo KOAKSIAALIKAAPELIT 3 DRAKA KOAKSIAALIKAAPELIT 5 BELDEN KOAKSIAALIKAAPELIT 7 FINNSAT KOAKSIAALIKAAPELIT ANTENNITARVIKKEET 9 ANTENNIT, TELEVES 11 ANTENNIT, FINNSAT 12 ANTENNIT, HIRSCHMANN 13 AKTIIVIANTENNIT 14 MASTOTARVIKKEET 17 MASTOSUOTIMET JA -VAHVISTIMET 19 VAHVISTIMET, HIRSCHMANN 20 VAHVISTIMET, TELEVES 21 T03 PÄÄVAHVISTINSARJA, TELEVES 23 VAHVISTIMET, TELESTE 27 TV- MODULAATTORIT 28 PIENTALOVAHVISTIMET 29 RASIAT JA JAOT, TELESTE 31 RASIAT JA JAOT, TELEVÉS 32 RASIAT JA JAOT, HIRSCHMANN 34 LIITTIMET 37 PPC:N LIITTIMET 39 ASENNUSTARVIKKEET 43 TYÖKALUT 44 SATELLIITTILAITTEET 46 ANTENNIMITTARIT, PROMAX 48 ANTENNIMITTARIT, TELEVES 49 ANTENNIMITTARIT TELEMANN

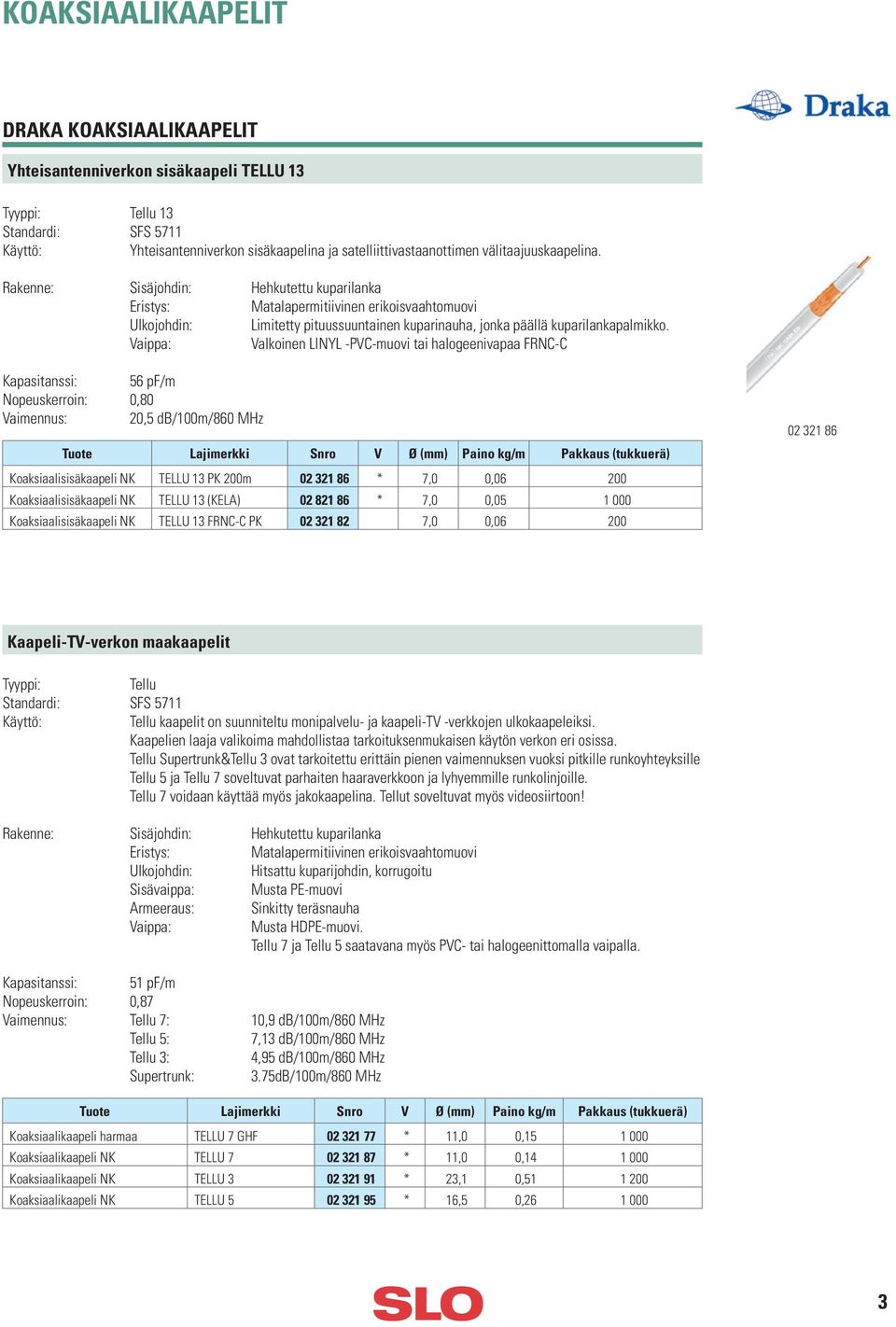

3 KOAKSIAALIKAAPELIT DRAKA KOAKSIAALIKAAPELIT Yhteisantenniverkon sisäkaapeli TELLU 13 Tyyppi: Tellu 13 Standardi: SFS 5711 Käyttö: Yhteisantenniverkon sisäkaapelina ja satelliittivastaanottimen välitaajuuskaapelina. Rakenne: Sisäjohdin: Hehkutettu kuparilanka Eristys: Matalapermitiivinen erikoisvaahtomuovi Ulkojohdin: Limitetty pituussuuntainen kuparinauha, jonka päällä kuparilankapalmikko. Vaippa: Valkoinen LINYL -PVC-muovi tai halogeenivapaa FRNC-C Kapasitanssi: 56 pf/m Nopeuskerroin: 0,80 Vaimennus: 20,5 db/100m/860 MHz Ø (mm) Paino kg/m Pakkaus (tukkuerä) Koaksiaalisisäkaapeli NK TELLU 13 PK 200m * 7,0 0, Koaksiaalisisäkaapeli NK TELLU 13 (KELA) * 7,0 0, Koaksiaalisisäkaapeli NK TELLU 13 FRNC-C PK ,0 0, Kaapeli-TV-verkon maakaapelit Tyyppi: Tellu Standardi: SFS 5711 Käyttö: Tellu kaapelit on suunniteltu monipalvelu- ja kaapeli-tv -verkkojen ulkokaapeleiksi. Kaapelien laaja valikoima mahdollistaa tarkoituksenmukaisen käytön verkon eri osissa. Tellu Supertrunk&Tellu 3 ovat tarkoitettu erittäin pienen vaimennuksen vuoksi pitkille runkoyhteyksille Tellu 5 ja Tellu 7 soveltuvat parhaiten haaraverkkoon ja lyhyemmille runkolinjoille. Tellu 7 voidaan käyttää myös jakokaapelina. Tellut soveltuvat myös videosiirtoon! Rakenne: Sisäjohdin: Hehkutettu kuparilanka Eristys: Matalapermitiivinen erikoisvaahtomuovi Ulkojohdin: Hitsattu kuparijohdin, korrugoitu Sisävaippa: Musta PE-muovi Armeeraus: Sinkitty teräsnauha Vaippa: Musta HDPE-muovi. Tellu 7 ja Tellu 5 saatavana myös PVC- tai halogeenittomalla vaipalla. Kapasitanssi: 51 pf/m Nopeuskerroin: 0,87 Vaimennus: Tellu 7: 10,9 db/100m/860 MHz Tellu 5: 7,13 db/100m/860 MHz Tellu 3: 4,95 db/100m/860 MHz Supertrunk: 3.75dB/100m/860 MHz Ø (mm) Paino kg/m Pakkaus (tukkuerä) Koaksiaalikaapeli harmaa TELLU 7 GHF * 11,0 0, Koaksiaalikaapeli NK TELLU * 11,0 0, Koaksiaalikaapeli NK TELLU * 23,1 0, Koaksiaalikaapeli NK TELLU * 16,5 0,

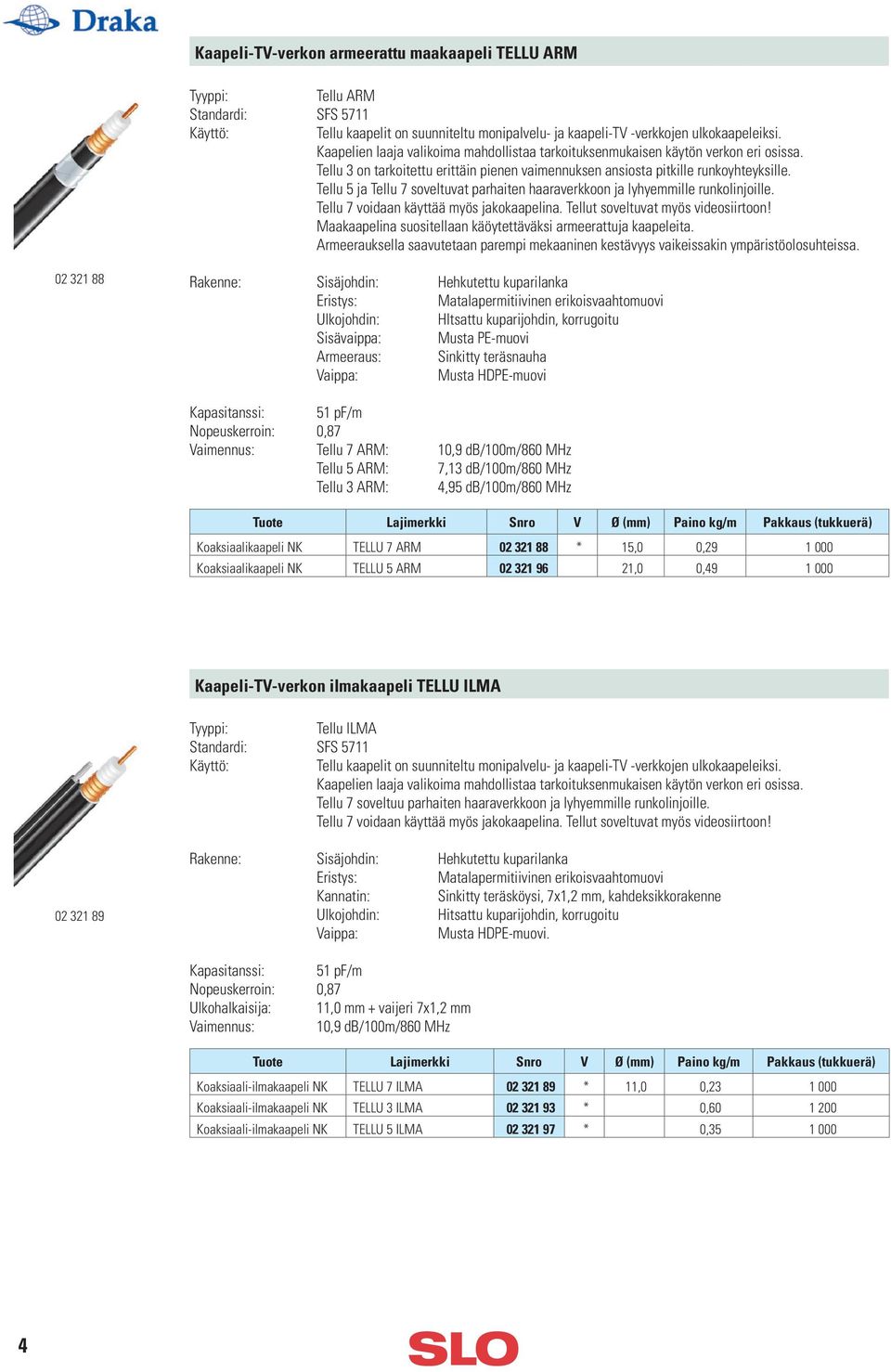

4 Kaapeli-TV-verkon armeerattu maakaapeli TELLU ARM Tyyppi: Tellu ARM Standardi: SFS 5711 Käyttö: Tellu kaapelit on suunniteltu monipalvelu- ja kaapeli-tv -verkkojen ulkokaapeleiksi. Kaapelien laaja valikoima mahdollistaa tarkoituksenmukaisen käytön verkon eri osissa. Tellu 3 on tarkoitettu erittäin pienen vaimennuksen ansiosta pitkille runkoyhteyksille. Tellu 5 ja Tellu 7 soveltuvat parhaiten haaraverkkoon ja lyhyemmille runkolinjoille. Tellu 7 voidaan käyttää myös jakokaapelina. Tellut soveltuvat myös videosiirtoon! Maakaapelina suositellaan käöytettäväksi armeerattuja kaapeleita. Armeerauksella saavutetaan parempi mekaaninen kestävyys vaikeissakin ympäristöolosuhteissa Rakenne: Sisäjohdin: Hehkutettu kuparilanka Eristys: Matalapermitiivinen erikoisvaahtomuovi Ulkojohdin: HItsattu kuparijohdin, korrugoitu Sisävaippa: Musta PE-muovi Armeeraus: Sinkitty teräsnauha Vaippa: Musta HDPE-muovi Kapasitanssi: 51 pf/m Nopeuskerroin: 0,87 Vaimennus: Tellu 7 ARM: 10,9 db/100m/860 MHz Tellu 5 ARM: 7,13 db/100m/860 MHz Tellu 3 ARM: 4,95 db/100m/860 MHz Ø (mm) Paino kg/m Pakkaus (tukkuerä) Koaksiaalikaapeli NK TELLU 7 ARM * 15,0 0, Koaksiaalikaapeli NK TELLU 5 ARM ,0 0, Kaapeli-TV-verkon ilmakaapeli TELLU ILMA Tyyppi: Tellu ILMA Standardi: SFS 5711 Käyttö: Tellu kaapelit on suunniteltu monipalvelu- ja kaapeli-tv -verkkojen ulkokaapeleiksi. Kaapelien laaja valikoima mahdollistaa tarkoituksenmukaisen käytön verkon eri osissa. Tellu 7 soveltuu parhaiten haaraverkkoon ja lyhyemmille runkolinjoille. Tellu 7 voidaan käyttää myös jakokaapelina. Tellut soveltuvat myös videosiirtoon! Rakenne: Sisäjohdin: Hehkutettu kuparilanka Eristys: Matalapermitiivinen erikoisvaahtomuovi Kannatin: Sinkitty teräsköysi, 7x1,2 mm, kahdeksikkorakenne Ulkojohdin: Hitsattu kuparijohdin, korrugoitu Vaippa: Musta HDPE-muovi. Kapasitanssi: 51 pf/m Nopeuskerroin: 0,87 Ulkohalkaisija: 11,0 mm + vaijeri 7x1,2 mm Vaimennus: 10,9 db/100m/860 MHz Ø (mm) Paino kg/m Pakkaus (tukkuerä) Koaksiaali-ilmakaapeli NK TELLU 7 ILMA * 11,0 0, Koaksiaali-ilmakaapeli NK TELLU 3 ILMA * 0, Koaksiaali-ilmakaapeli NK TELLU 5 ILMA * 0,

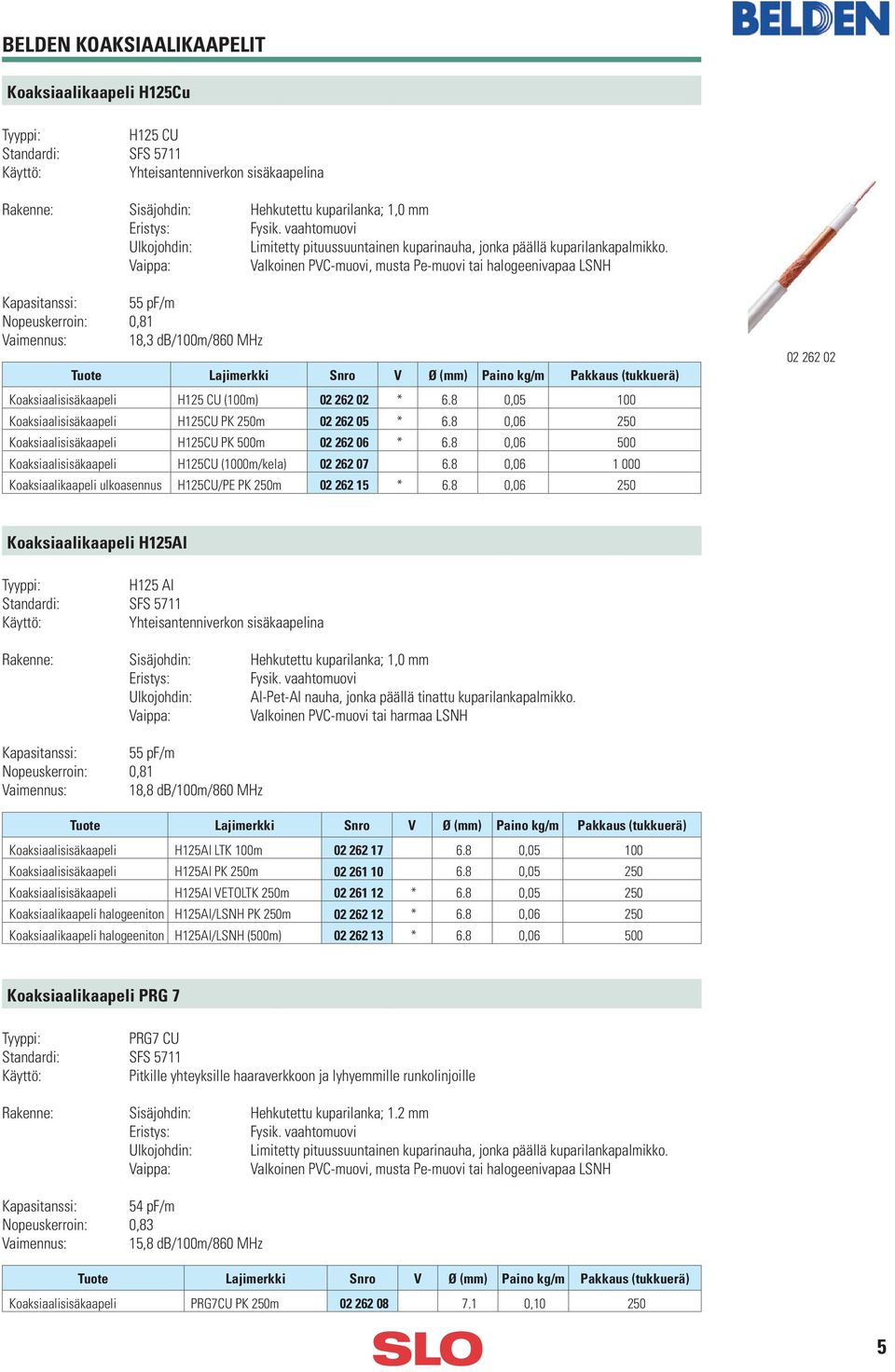

5 BELDEN KOAKSIAALIKAAPELIT Koaksiaalikaapeli H125Cu Tyyppi: H125 CU Standardi: SFS 5711 Käyttö: Yhteisantenniverkon sisäkaapelina Rakenne: Sisäjohdin: Hehkutettu kuparilanka; 1,0 mm Eristys: Fysik. vaahtomuovi Ulkojohdin: Limitetty pituussuuntainen kuparinauha, jonka päällä kuparilankapalmikko. Vaippa: Valkoinen PVC-muovi, musta Pe-muovi tai halogeenivapaa LSNH Kapasitanssi: 55 pf/m Nopeuskerroin: 0,81 Vaimennus: 18,3 db/100m/860 MHz Ø (mm) Paino kg/m Pakkaus (tukkuerä) Koaksiaalisisäkaapeli H125 CU (100m) * 6.8 0, Koaksiaalisisäkaapeli H125CU PK 250m * 6.8 0, Koaksiaalisisäkaapeli H125CU PK 500m * 6.8 0, Koaksiaalisisäkaapeli H125CU (1000m/kela) , Koaksiaalikaapeli ulkoasennus H125CU/PE PK 250m * 6.8 0, Koaksiaalikaapeli H125Al Tyyppi: H125 Al Standardi: SFS 5711 Käyttö: Yhteisantenniverkon sisäkaapelina Rakenne: Sisäjohdin: Hehkutettu kuparilanka; 1,0 mm Eristys: Fysik. vaahtomuovi Ulkojohdin: Al-Pet-Al nauha, jonka päällä tinattu kuparilankapalmikko. Vaippa: Valkoinen PVC-muovi tai harmaa LSNH Kapasitanssi: 55 pf/m Nopeuskerroin: 0,81 Vaimennus: 18,8 db/100m/860 MHz Ø (mm) Paino kg/m Pakkaus (tukkuerä) Koaksiaalisisäkaapeli H125Al LTK 100m , Koaksiaalisisäkaapeli H125Al PK 250m , Koaksiaalisisäkaapeli H125Al VETOLTK 250m * 6.8 0, Koaksiaalikaapeli halogeeniton H125Al/LSNH PK 250m * 6.8 0, Koaksiaalikaapeli halogeeniton H125Al/LSNH (500m) * 6.8 0, Koaksiaalikaapeli PRG 7 Tyyppi: PRG7 CU Standardi: SFS 5711 Käyttö: Pitkille yhteyksille haaraverkkoon ja lyhyemmille runkolinjoille Rakenne: Sisäjohdin: Hehkutettu kuparilanka; 1.2 mm Eristys: Fysik. vaahtomuovi Ulkojohdin: Limitetty pituussuuntainen kuparinauha, jonka päällä kuparilankapalmikko. Vaippa: Valkoinen PVC-muovi, musta Pe-muovi tai halogeenivapaa LSNH Kapasitanssi: 54 pf/m Nopeuskerroin: 0,83 Vaimennus: 15,8 db/100m/860 MHz Ø (mm) Paino kg/m Pakkaus (tukkuerä) Koaksiaalisisäkaapeli PRG7CU PK 250m ,

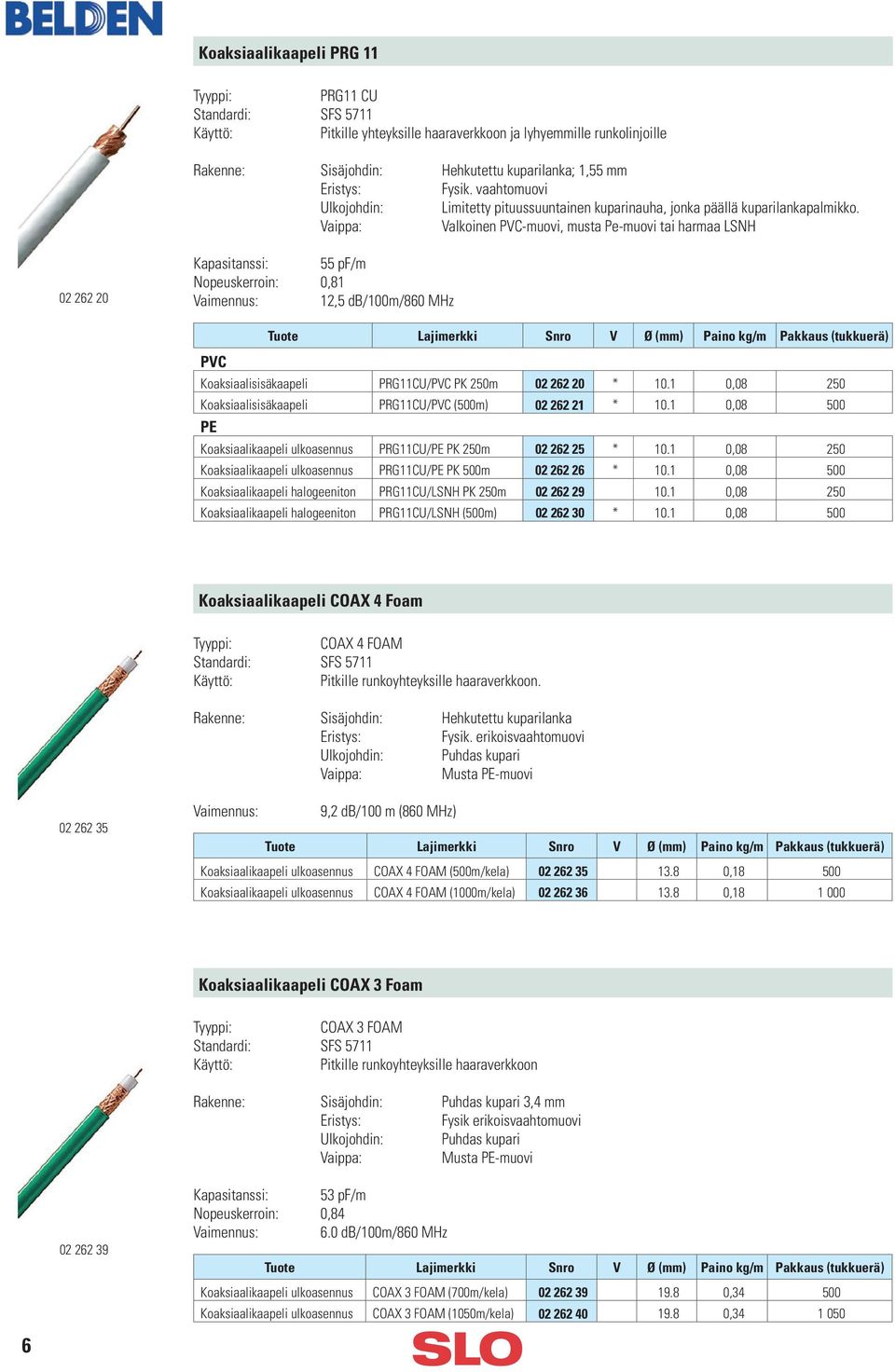

6 Koaksiaalikaapeli PRG 11 Tyyppi: PRG11 CU Standardi: SFS 5711 Käyttö: Pitkille yhteyksille haaraverkkoon ja lyhyemmille runkolinjoille Rakenne: Sisäjohdin: Hehkutettu kuparilanka; 1,55 mm Eristys: Fysik. vaahtomuovi Ulkojohdin: Limitetty pituussuuntainen kuparinauha, jonka päällä kuparilankapalmikko. Vaippa: Valkoinen PVC-muovi, musta Pe-muovi tai harmaa LSNH Kapasitanssi: 55 pf/m Nopeuskerroin: 0,81 Vaimennus: 12,5 db/100m/860 MHz Ø (mm) Paino kg/m Pakkaus (tukkuerä) PVC Koaksiaalisisäkaapeli PRG11CU/PVC PK 250m * , Koaksiaalisisäkaapeli PRG11CU/PVC (500m) * , PE Koaksiaalikaapeli ulkoasennus PRG11CU/PE PK 250m * , Koaksiaalikaapeli ulkoasennus PRG11CU/PE PK 500m * , Koaksiaalikaapeli halogeeniton PRG11CU/LSNH PK 250m , Koaksiaalikaapeli halogeeniton PRG11CU/LSNH (500m) * , Koaksiaalikaapeli COAX 4 Foam Tyyppi: COAX 4 FOAM Standardi: SFS 5711 Käyttö: Pitkille runkoyhteyksille haaraverkkoon. Rakenne: Sisäjohdin: Hehkutettu kuparilanka Eristys: Fysik. erikoisvaahtomuovi Ulkojohdin: Puhdas kupari Vaippa: Musta PE-muovi Vaimennus: 9,2 db/100 m (860 MHz) Ø (mm) Paino kg/m Pakkaus (tukkuerä) Koaksiaalikaapeli ulkoasennus COAX 4 FOAM (500m/kela) , Koaksiaalikaapeli ulkoasennus COAX 4 FOAM (1000m/kela) , Koaksiaalikaapeli COAX 3 Foam Tyyppi: COAX 3 FOAM Standardi: SFS 5711 Käyttö: Pitkille runkoyhteyksille haaraverkkoon Rakenne: Sisäjohdin: Puhdas kupari 3,4 mm Eristys: Fysik erikoisvaahtomuovi Ulkojohdin: Puhdas kupari Vaippa: Musta PE-muovi Kapasitanssi: 53 pf/m Nopeuskerroin: 0,84 Vaimennus: 6.0 db/100m/860 MHz Ø (mm) Paino kg/m Pakkaus (tukkuerä) Koaksiaalikaapeli ulkoasennus COAX 3 FOAM (700m/kela) , Koaksiaalikaapeli ulkoasennus COAX 3 FOAM (1050m/kela) ,

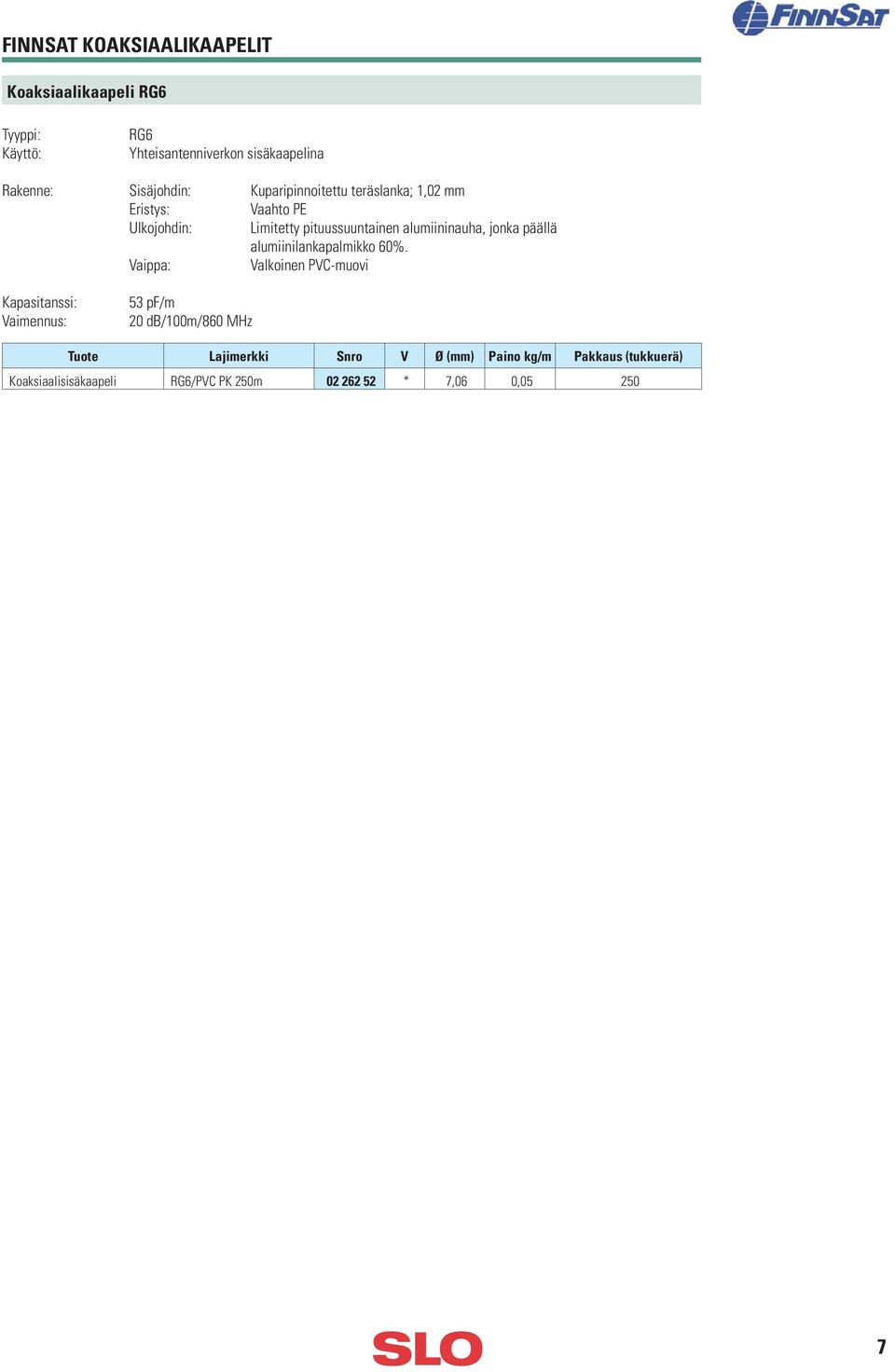

7 FINNSAT KOAKSIAALIKAAPELIT Koaksiaalikaapeli RG6 Tyyppi: Käyttö: RG6 Yhteisantenniverkon sisäkaapelina Rakenne: Sisäjohdin: Kuparipinnoitettu teräslanka; 1,02 mm Eristys: Vaahto PE Ulkojohdin: Limitetty pituussuuntainen alumiininauha, jonka päällä alumiinilankapalmikko 60%. Vaippa: Valkoinen PVC-muovi Kapasitanssi: Vaimennus: 53 pf/m 20 db/100m/860 MHz Ø (mm) Paino kg/m Pakkaus (tukkuerä) Koaksiaalisisäkaapeli RG6/PVC PK 250m * 7,06 0,

8 8

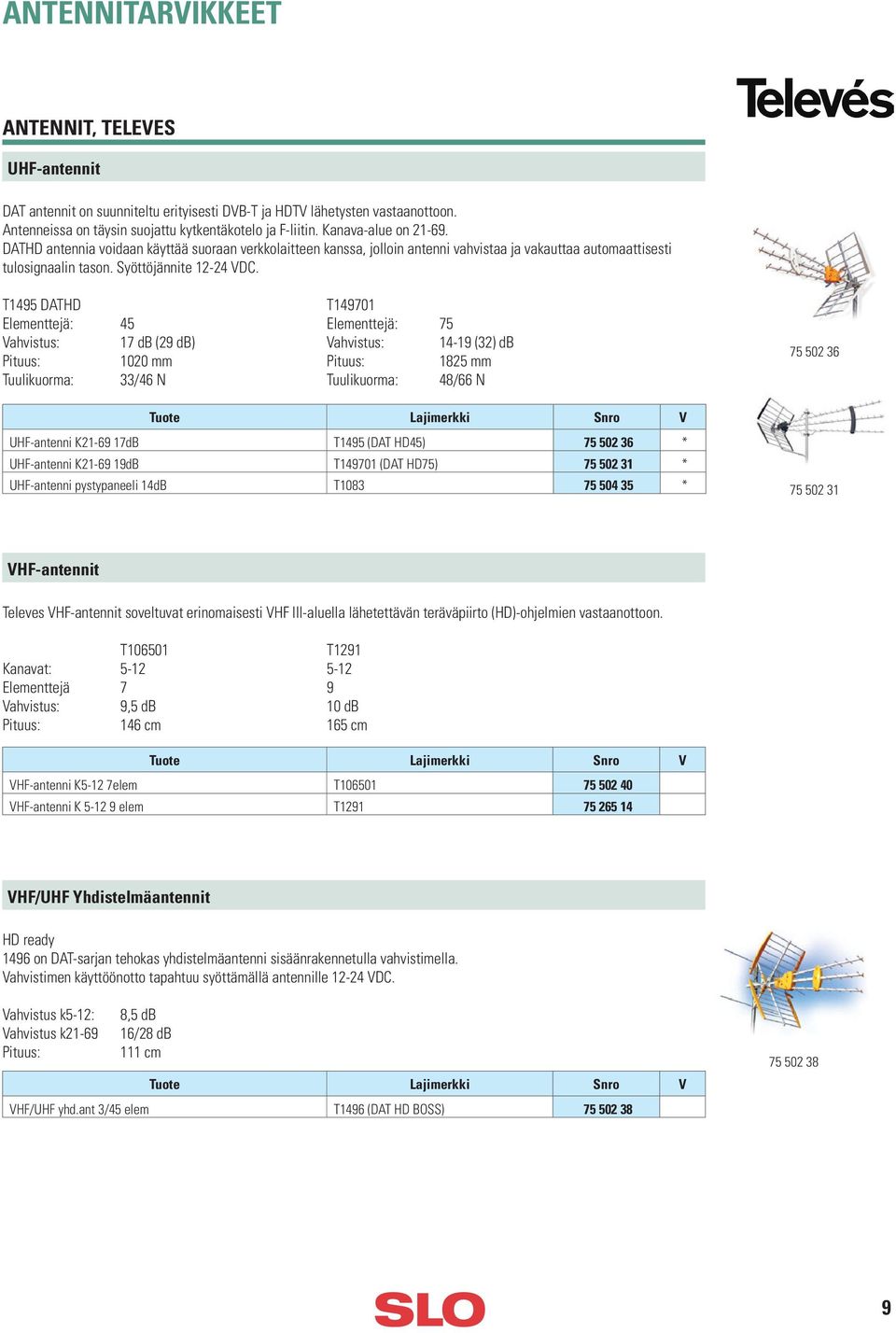

9 ANTENNITARVIKKEET ANTENNIT, TELEVES UHF-antennit DAT antennit on suunniteltu erityisesti DVB-T ja HDTV lähetysten vastaanottoon. Antenneissa on täysin suojattu kytkentäkotelo ja F-liitin. Kanava-alue on DATHD antennia voidaan käyttää suoraan verkkolaitteen kanssa, jolloin antenni vahvistaa ja vakauttaa automaattisesti tulosignaalin tason. Syöttöjännite VDC. T1495 DATHD T Elementtejä: 45 Elementtejä: 75 Vahvistus: 17 db (29 db) Vahvistus: (32) db Pituus: 1020 mm Pituus: 1825 mm Tuulikuorma: 33/46 N Tuulikuorma: 48/66 N UHF-antenni K dB T1495 (DAT HD45) * UHF-antenni K dB T (DAT HD75) * UHF-antenni pystypaneeli 14dB T * VHF-antennit Televes VHF-antennit soveltuvat erinomaisesti VHF III-aluella lähetettävän teräväpiirto (HD)-ohjelmien vastaanottoon. T T1291 Kanavat: Elementtejä 7 9 Vahvistus: 9,5 db 10 db Pituus: 146 cm 165 cm VHF-antenni K5-12 7elem T VHF-antenni K elem T VHF/UHF Yhdistelmäantennit HD ready 1496 on DAT-sarjan tehokas yhdistelmäantenni sisäänrakennetulla vahvistimella. Vahvistimen käyttöönotto tapahtuu syöttämällä antennille VDC. Vahvistus k5-12: 8,5 db Vahvistus k /28 db Pituus: 111 cm VHF/UHF yhd.ant 3/45 elem T1496 (DAT HD BOSS)

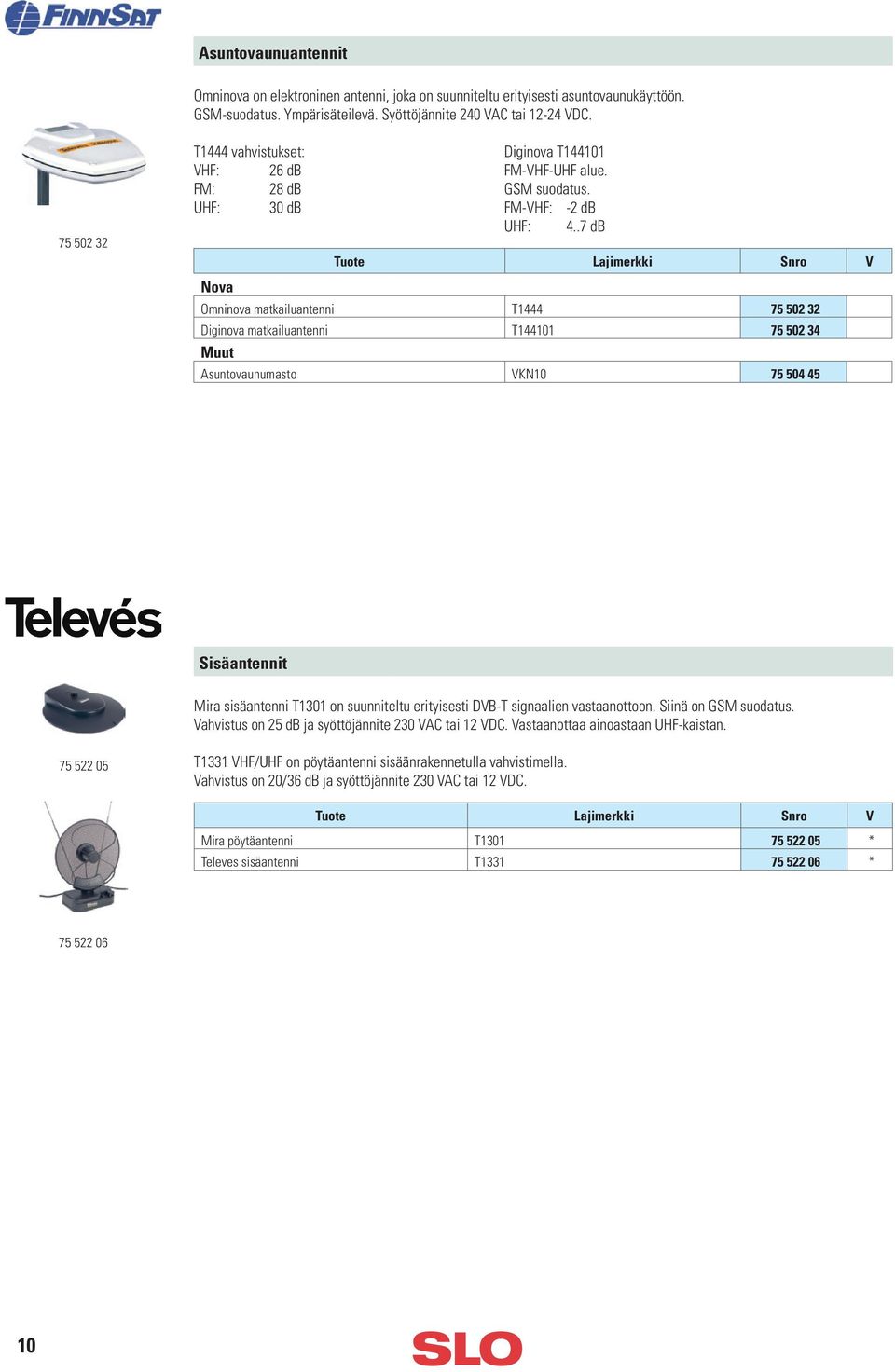

10 Asuntovaunuantennit Omninova on elektroninen antenni, joka on suunniteltu erityisesti asuntovaunukäyttöön. GSM-suodatus. Ympärisäteilevä. Syöttöjännite 240 VAC tai VDC T1444 vahvistukset: Diginova T VHF: 26 db FM-VHF-UHF alue. FM: 28 db GSM suodatus. UHF: 30 db FM-VHF: -2 db UHF: 4..7 db Nova Omninova matkailuantenni T Diginova matkailuantenni T Muut Asuntovaunumasto VKN Sisäantennit Mira sisäantenni T1301 on suunniteltu erityisesti DVB-T signaalien vastaanottoon. Siinä on GSM suodatus. Vahvistus on 25 db ja syöttöjännite 230 VAC tai 12 VDC. Vastaanottaa ainoastaan UHF-kaistan T1331 VHF/UHF on pöytäantenni sisäänrakennetulla vahvistimella. Vahvistus on 20/36 db ja syöttöjännite 230 VAC tai 12 VDC. Mira pöytäantenni T * Televes sisäantenni T *

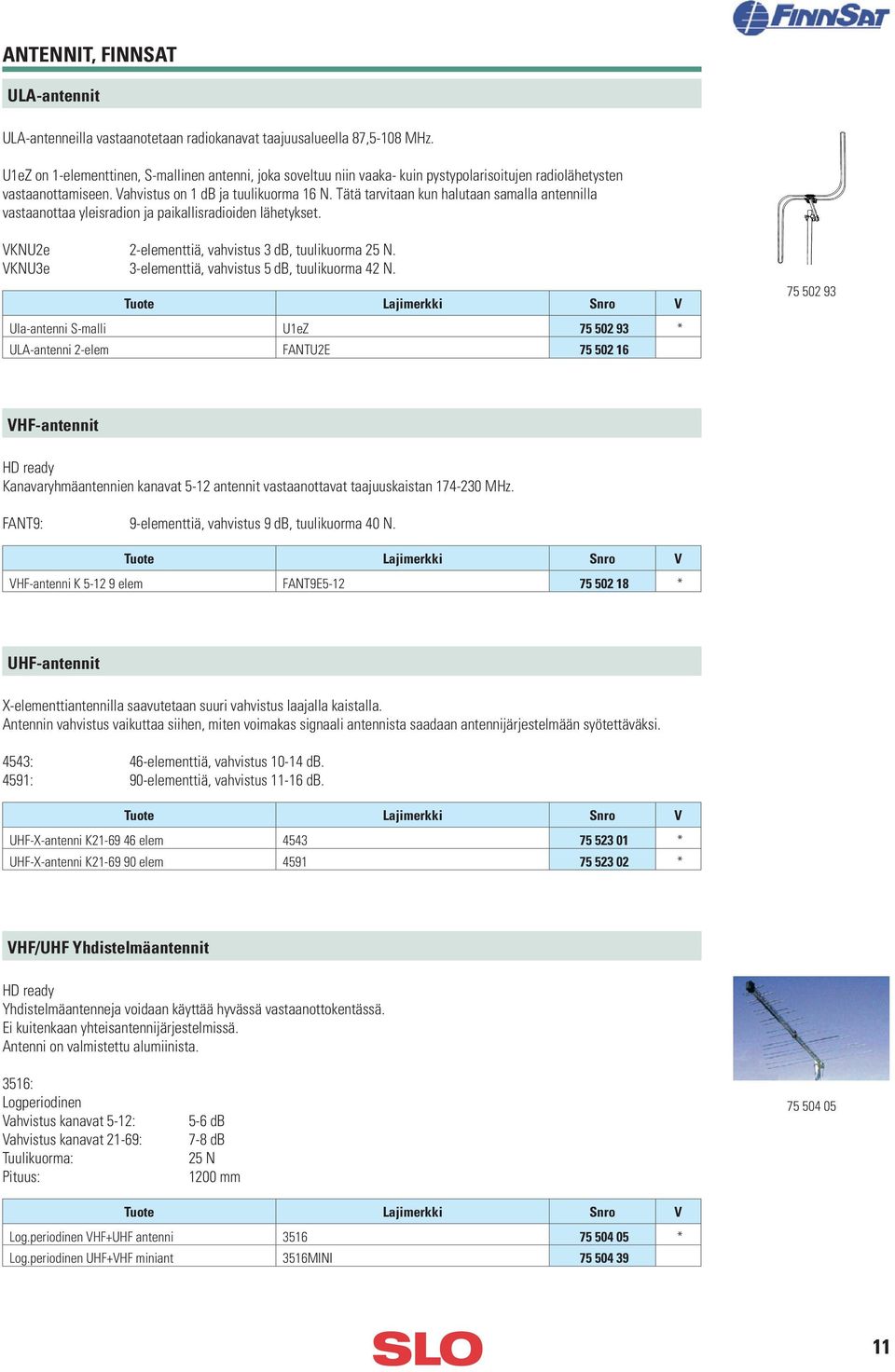

11 ANTENNIT, FINNSAT ULA-antennit ULA-antenneilla vastaanotetaan radiokanavat taajuusalueella 87,5-108 MHz. U1eZ on 1-elementtinen, S-mallinen antenni, joka soveltuu niin vaaka- kuin pystypolarisoitujen radiolähetysten vastaanottamiseen. Vahvistus on 1 db ja tuulikuorma 16 N. Tätä tarvitaan kun halutaan samalla antennilla vastaanottaa yleisradion ja paikallisradioiden lähetykset. VKNU2e 2-elementtiä, vahvistus 3 db, tuulikuorma 25 N. VKNU3e 3-elementtiä, vahvistus 5 db, tuulikuorma 42 N. Ula-antenni S-malli U1eZ * ULA-antenni 2-elem FANTU2E VHF-antennit HD ready Kanavaryhmäantennien kanavat 5-12 antennit vastaanottavat taajuuskaistan MHz. FANT9: 9-elementtiä, vahvistus 9 db, tuulikuorma 40 N. VHF-antenni K elem FANT9E * UHF-antennit X-elementtiantennilla saavutetaan suuri vahvistus laajalla kaistalla. Antennin vahvistus vaikuttaa siihen, miten voimakas signaali antennista saadaan antennijärjestelmään syötettäväksi. 4543: 46-elementtiä, vahvistus db. 4591: 90-elementtiä, vahvistus db. UHF-X-antenni K elem * UHF-X-antenni K elem * VHF/UHF Yhdistelmäantennit HD ready Yhdistelmäantenneja voidaan käyttää hyvässä vastaanottokentässä. Ei kuitenkaan yhteisantennijärjestelmissä. Antenni on valmistettu alumiinista. 3516: Logperiodinen Vahvistus kanavat 5-12: Vahvistus kanavat 21-69: Tuulikuorma: Pituus: 5-6 db 7-8 db 25 N 1200 mm Log.periodinen VHF+UHF antenni * Log.periodinen UHF+VHF miniant 3516MINI

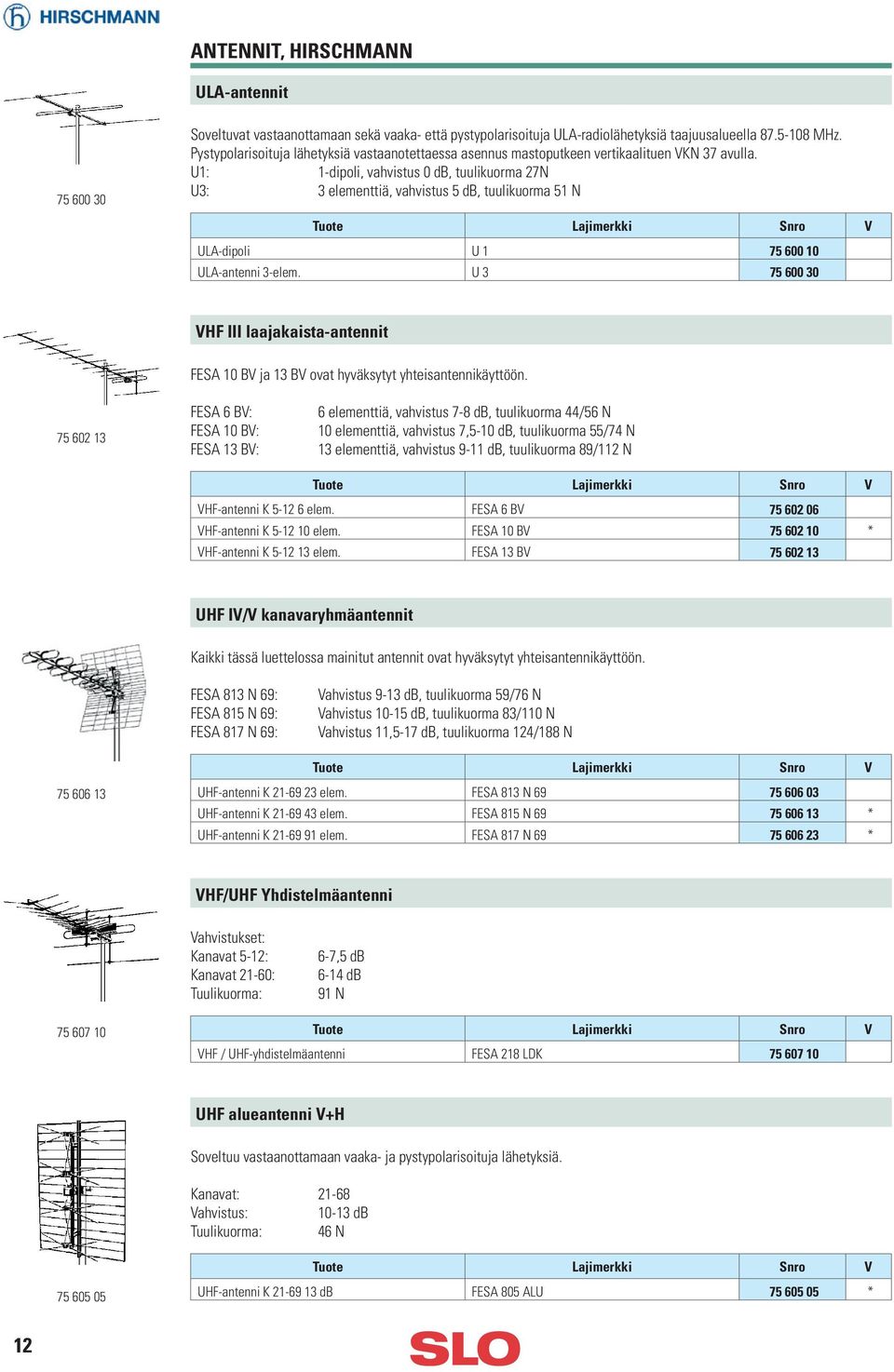

12 ANTENNIT, HIRSCHMANN ULA-antennit Soveltuvat vastaanottamaan sekä vaaka- että pystypolarisoituja ULA-radiolähetyksiä taajuusalueella MHz. Pystypolarisoituja lähetyksiä vastaanotettaessa asennus mastoputkeen vertikaalituen VKN 37 avulla. U1: 1-dipoli, vahvistus 0 db, tuulikuorma 27N U3: 3 elementtiä, vahvistus 5 db, tuulikuorma 51 N ULA-dipoli U ULA-antenni 3-elem. U VHF III laajakaista-antennit FESA 10 BV ja 13 BV ovat hyväksytyt yhteisantennikäyttöön FESA 6 BV: FESA 10 BV: FESA 13 BV: 6 elementtiä, vahvistus 7-8 db, tuulikuorma 44/56 N 10 elementtiä, vahvistus 7,5-10 db, tuulikuorma 55/74 N 13 elementtiä, vahvistus 9-11 db, tuulikuorma 89/112 N VHF-antenni K elem. FESA 6 BV VHF-antenni K elem. FESA 10 BV * VHF-antenni K elem. FESA 13 BV UHF IV/V kanavaryhmäantennit Kaikki tässä luettelossa mainitut antennit ovat hyväksytyt yhteisantennikäyttöön. FESA 813 N 69: FESA 815 N 69: FESA 817 N 69: Vahvistus 9-13 db, tuulikuorma 59/76 N Vahvistus db, tuulikuorma 83/110 N Vahvistus 11,5-17 db, tuulikuorma 124/188 N UHF-antenni K elem. FESA 813 N UHF-antenni K elem. FESA 815 N * UHF-antenni K elem. FESA 817 N * VHF/UHF Yhdistelmäantenni Vahvistukset: Kanavat 5-12: Kanavat 21-60: Tuulikuorma: 6-7,5 db 6-14 db 91 N VHF / UHF-yhdistelmäantenni FESA 218 LDK UHF alueantenni V+H Soveltuu vastaanottamaan vaaka- ja pystypolarisoituja lähetyksiä. Kanavat: Vahvistus: db Tuulikuorma: 46 N UHF-antenni K db FESA 805 ALU * 12

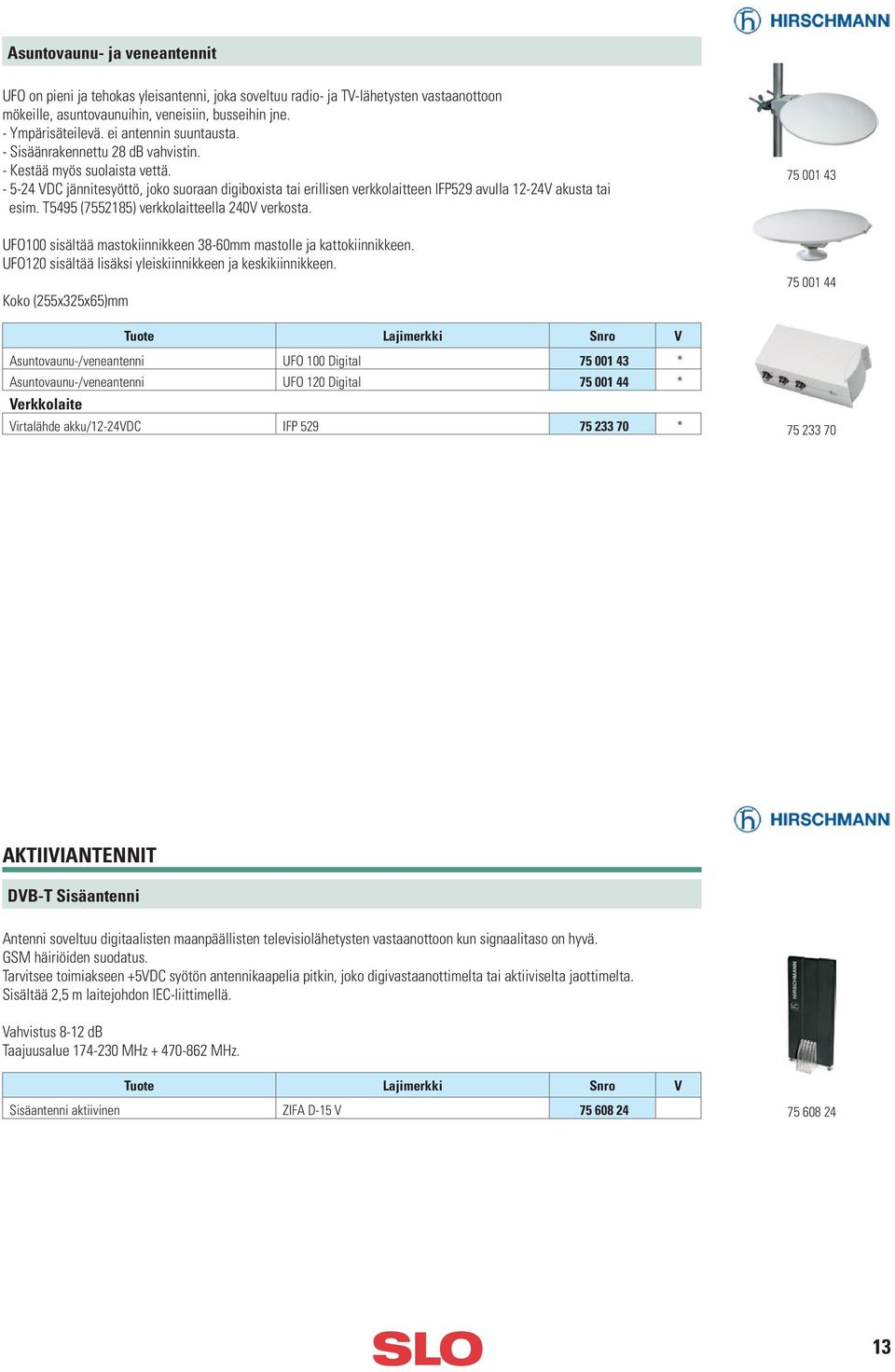

13 Asuntovaunu- ja veneantennit UFO on pieni ja tehokas yleisantenni, joka soveltuu radio- ja TV-lähetysten vastaanottoon mökeille, asuntovaunuihin, veneisiin, busseihin jne. - Ympärisäteilevä. ei antennin suuntausta. - Sisäänrakennettu 28 db vahvistin. - Kestää myös suolaista vettä VDC jännitesyöttö, joko suoraan digiboxista tai erillisen verkkolaitteen IFP529 avulla 12-24V akusta tai esim. T5495 ( ) verkkolaitteella 240V verkosta. UFO100 sisältää mastokiinnikkeen 38-60mm mastolle ja kattokiinnikkeen. UFO120 sisältää lisäksi yleiskiinnikkeen ja keskikiinnikkeen. Koko (255x325x65)mm Asuntovaunu-/veneantenni UFO 100 Digital * Asuntovaunu-/veneantenni UFO 120 Digital * Verkkolaite Virtalähde akku/12-24vdc IFP * AKTIIVIANTENNIT DVB-T Sisäantenni Antenni soveltuu digitaalisten maanpäällisten televisiolähetysten vastaanottoon kun signaalitaso on hyvä. GSM häiriöiden suodatus. Tarvitsee toimiakseen +5VDC syötön antennikaapelia pitkin, joko digivastaanottimelta tai aktiiviselta jaottimelta. Sisältää 2,5 m laitejohdon IEC-liittimellä. Vahvistus 8-12 db Taajuusalue MHz MHz. Sisäantenni aktiivinen ZIFA D-15 V

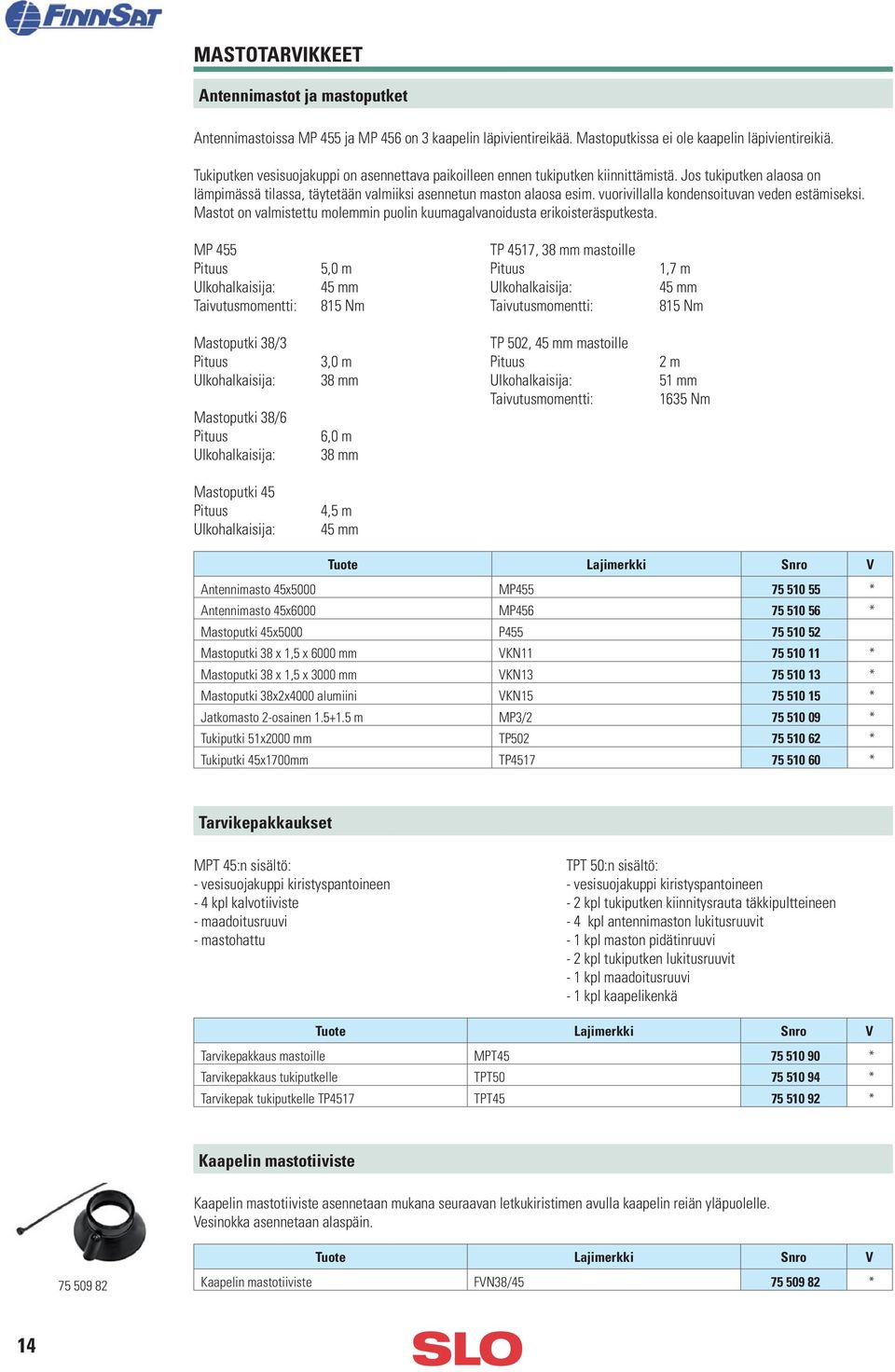

14 MASTOTARVIKKEET Antennimastot ja mastoputket Antennimastoissa MP 455 ja MP 456 on 3 kaapelin läpivientireikää. Mastoputkissa ei ole kaapelin läpivientireikiä. Tukiputken vesisuojakuppi on asennettava paikoilleen ennen tukiputken kiinnittämistä. Jos tukiputken alaosa on lämpimässä tilassa, täytetään valmiiksi asennetun maston alaosa esim. vuorivillalla kondensoituvan veden estämiseksi. Mastot on valmistettu molemmin puolin kuumagalvanoidusta erikoisteräsputkesta. MP 455 TP 4517, 38 mm mastoille Pituus 5,0 m Pituus 1,7 m Ulkohalkaisija: 45 mm Ulkohalkaisija: 45 mm Taivutusmomentti: 815 Nm Taivutusmomentti: 815 Nm Mastoputki 38/3 TP 502, 45 mm mastoille Pituus 3,0 m Pituus 2 m Ulkohalkaisija: 38 mm Ulkohalkaisija: 51 mm Taivutusmomentti: 1635 Nm Mastoputki 38/6 Pituus 6,0 m Ulkohalkaisija: 38 mm Mastoputki 45 Pituus Ulkohalkaisija: 4,5 m 45 mm Antennimasto 45x5000 MP * Antennimasto 45x6000 MP * Mastoputki 45x5000 P Mastoputki 38 x 1,5 x 6000 mm VKN * Mastoputki 38 x 1,5 x 3000 mm VKN * Mastoputki 38x2x4000 alumiini VKN * Jatkomasto 2-osainen m MP3/ * Tukiputki 51x2000 mm TP * Tukiputki 45x1700mm TP * Tarvikepakkaukset MPT 45:n sisältö: TPT 50:n sisältö: - vesisuojakuppi kiristyspantoineen - vesisuojakuppi kiristyspantoineen - 4 kpl kalvotiiviste - 2 kpl tukiputken kiinnitysrauta täkkipultteineen - maadoitusruuvi - 4 kpl antennimaston lukitusruuvit - mastohattu - 1 kpl maston pidätinruuvi - 2 kpl tukiputken lukitusruuvit - 1 kpl maadoitusruuvi - 1 kpl kaapelikenkä Tarvikepakkaus mastoille MPT * Tarvikepakkaus tukiputkelle TPT * Tarvikepak tukiputkelle TP4517 TPT * Kaapelin mastotiiviste Kaapelin mastotiiviste asennetaan mukana seuraavan letkukiristimen avulla kaapelin reiän yläpuolelle. Vesinokka asennetaan alaspäin Kaapelin mastotiiviste FVN38/ * 14

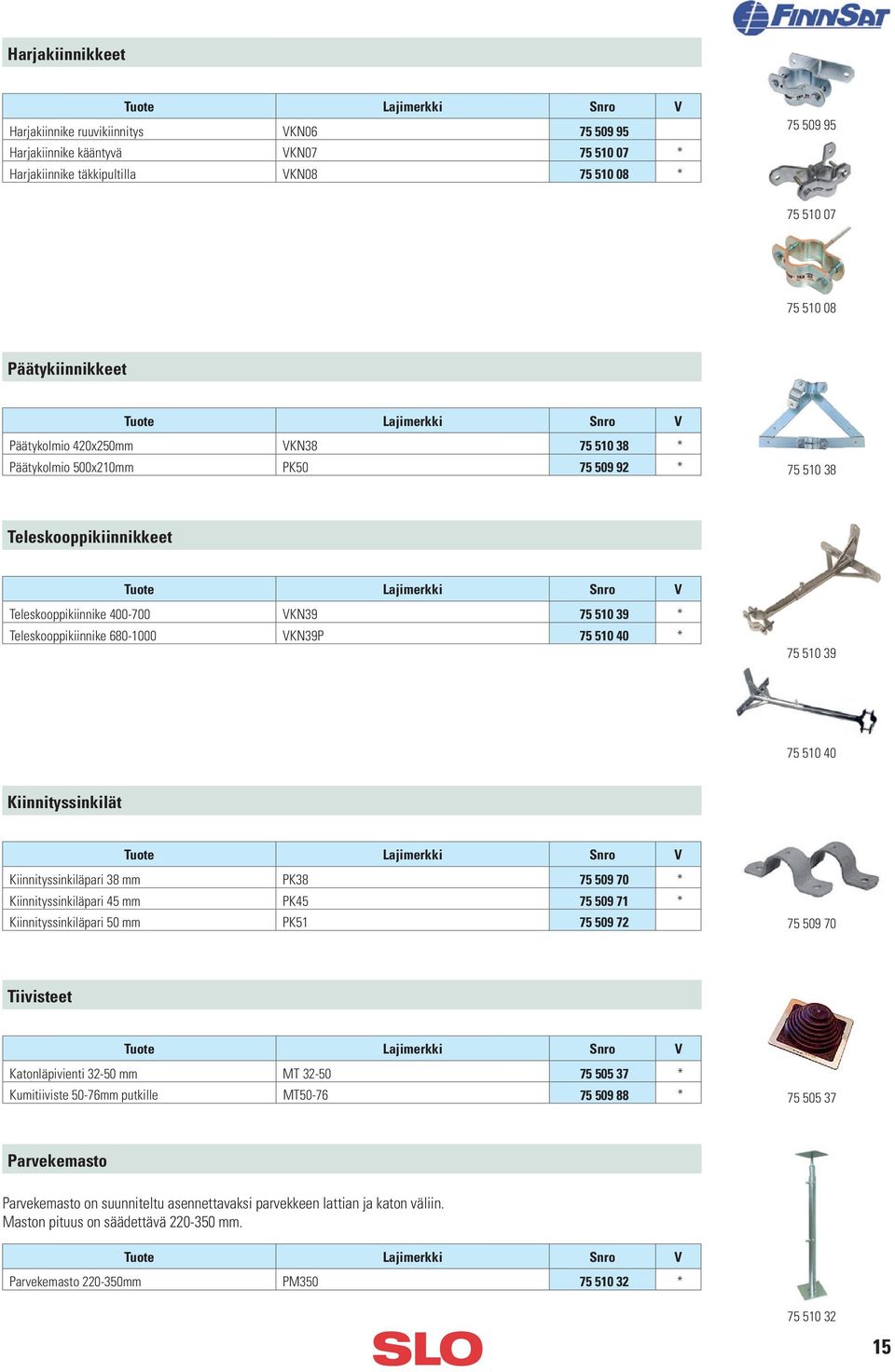

15 Harjakiinnikkeet Harjakiinnike ruuvikiinnitys VKN Harjakiinnike kääntyvä VKN * Harjakiinnike täkkipultilla VKN * Päätykiinnikkeet Päätykolmio 420x250mm VKN * Päätykolmio 500x210mm PK * Teleskooppikiinnikkeet Teleskooppikiinnike VKN * Teleskooppikiinnike VKN39P * Kiinnityssinkilät Kiinnityssinkiläpari 38 mm PK * Kiinnityssinkiläpari 45 mm PK * Kiinnityssinkiläpari 50 mm PK Tiivisteet Katonläpivienti mm MT * Kumitiiviste 50-76mm putkille MT * Parvekemasto Parvekemasto on suunniteltu asennettavaksi parvekkeen lattian ja katon väliin. Maston pituus on säädettävä mm. Parvekemasto mm PM *

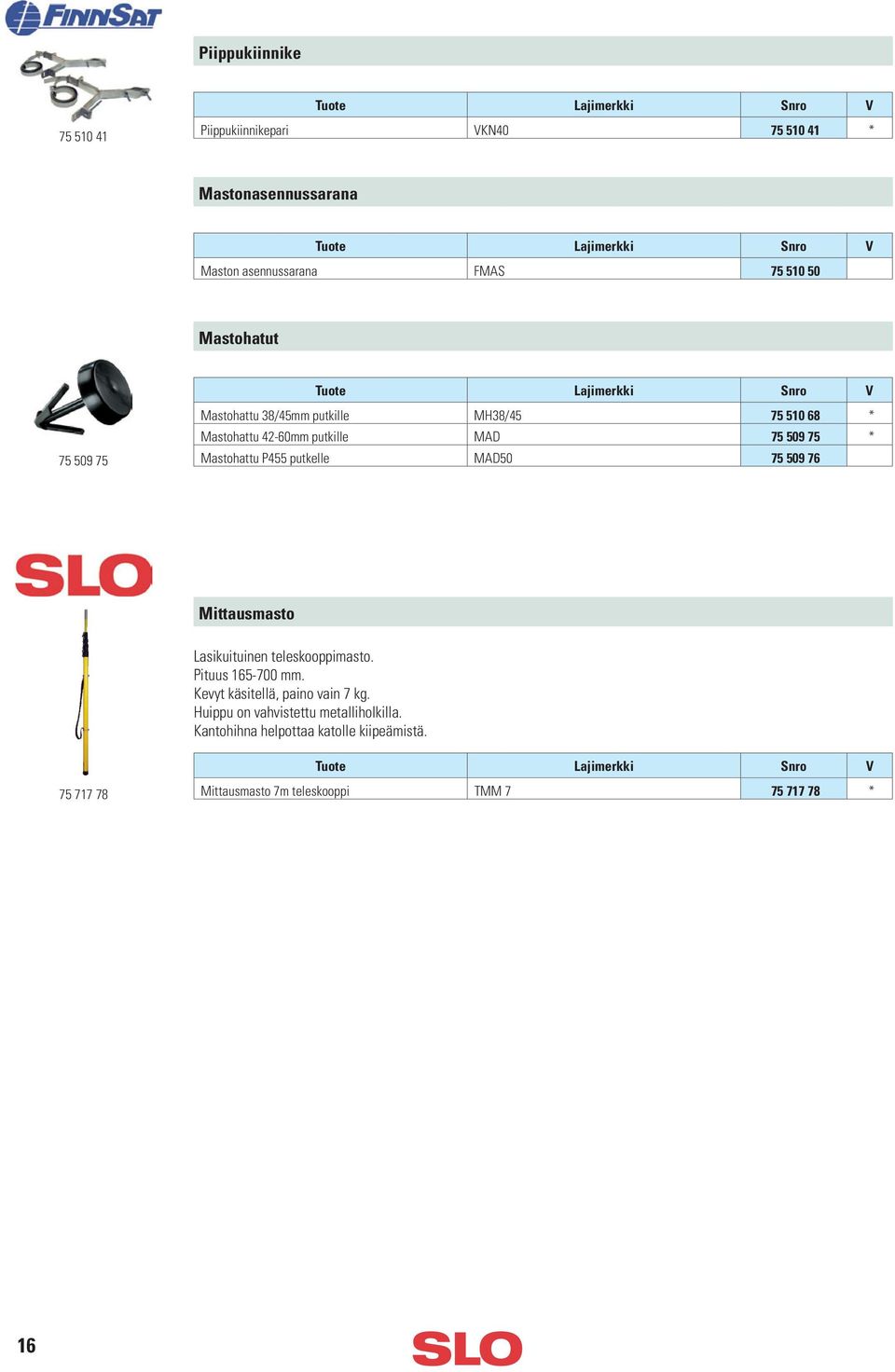

16 Piippukiinnike Piippukiinnikepari VKN * Mastonasennussarana Maston asennussarana FMAS Mastohatut Mastohattu 38/45mm putkille MH38/ * Mastohattu 42-60mm putkille MAD * Mastohattu P455 putkelle MAD Mittausmasto Lasikuituinen teleskooppimasto. Pituus mm. Kevyt käsitellä, paino vain 7 kg. Huippu on vahvistettu metalliholkilla. Kantohihna helpottaa katolle kiipeämistä Mittausmasto 7m teleskooppi TMM * 16

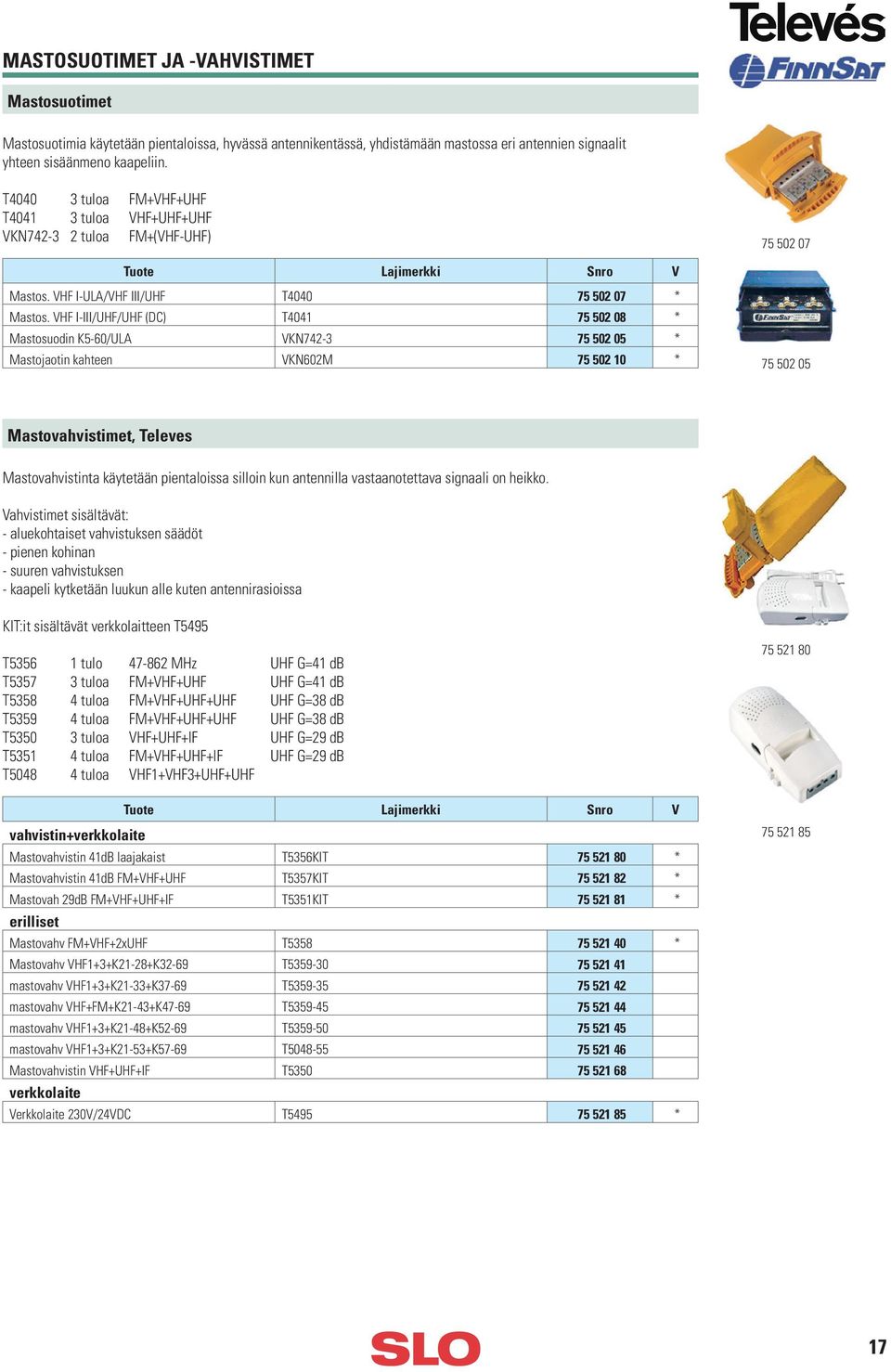

17 MASTOSUOTIMET JA -VAHVISTIMET Mastosuotimet Mastosuotimia käytetään pientaloissa, hyvässä antennikentässä, yhdistämään mastossa eri antennien signaalit yhteen sisäänmeno kaapeliin. T tuloa FM+VHF+UHF T tuloa VHF+UHF+UHF VKN tuloa FM+(VHF-UHF) Mastos. VHF I-ULA/VHF III/UHF T * Mastos. VHF I-III/UHF/UHF (DC) T * Mastosuodin K5-60/ULA VKN * Mastojaotin kahteen VKN602M * Mastovahvistimet, Televes Mastovahvistinta käytetään pientaloissa silloin kun antennilla vastaanotettava signaali on heikko. Vahvistimet sisältävät: - aluekohtaiset vahvistuksen säädöt - pienen kohinan - suuren vahvistuksen - kaapeli kytketään luukun alle kuten antennirasioissa KIT:it sisältävät verkkolaitteen T5495 T tulo MHz UHF G=41 db T tuloa FM+VHF+UHF UHF G=41 db T tuloa FM+VHF+UHF+UHF UHF G=38 db T tuloa FM+VHF+UHF+UHF UHF G=38 db T tuloa VHF+UHF+IF UHF G=29 db T tuloa FM+VHF+UHF+IF UHF G=29 db T tuloa VHF1+VHF3+UHF+UHF vahvistin+verkkolaite Mastovahvistin 41dB laajakaist T5356KIT * Mastovahvistin 41dB FM+VHF+UHF T5357KIT * Mastovah 29dB FM+VHF+UHF+IF T5351KIT * erilliset Mastovahv FM+VHF+2xUHF T * Mastovahv VHF1+3+K21-28+K32-69 T mastovahv VHF1+3+K21-33+K37-69 T mastovahv VHF+FM+K21-43+K47-69 T mastovahv VHF1+3+K21-48+K52-69 T mastovahv VHF1+3+K21-53+K57-69 T Mastovahvistin VHF+UHF+IF T verkkolaite Verkkolaite 230V/24VDC T *

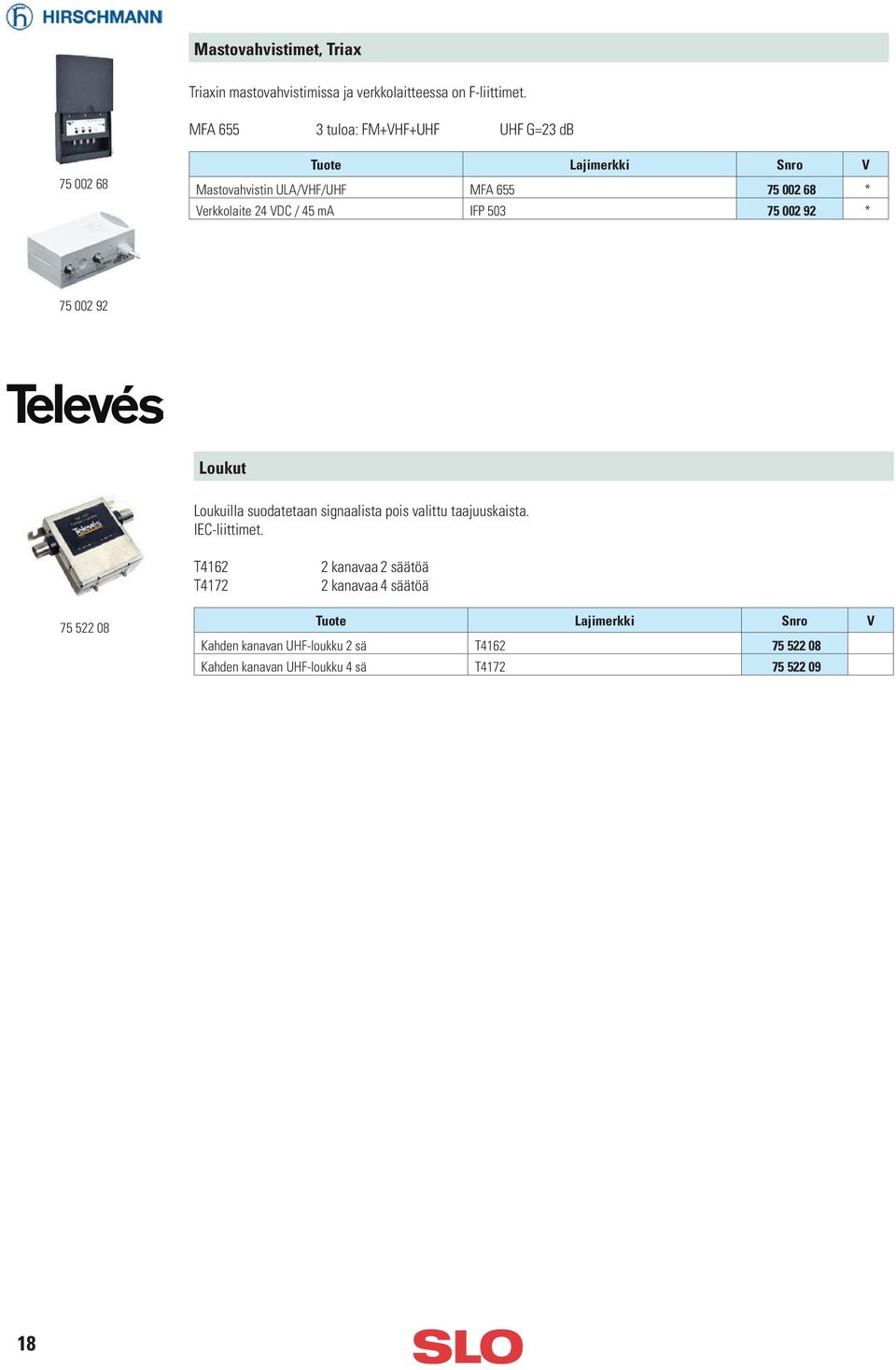

18 Mastovahvistimet, Triax Triaxin mastovahvistimissa ja verkkolaitteessa on F-liittimet. MFA tuloa: FM+VHF+UHF UHF G=23 db Mastovahvistin ULA/VHF/UHF MFA * Verkkolaite 24 VDC / 45 ma IFP * Loukut Loukuilla suodatetaan signaalista pois valittu taajuuskaista. IEC-liittimet. T4162 T kanavaa 2 säätöä 2 kanavaa 4 säätöä Kahden kanavan UHF-loukku 2 sä T Kahden kanavan UHF-loukku 4 sä T

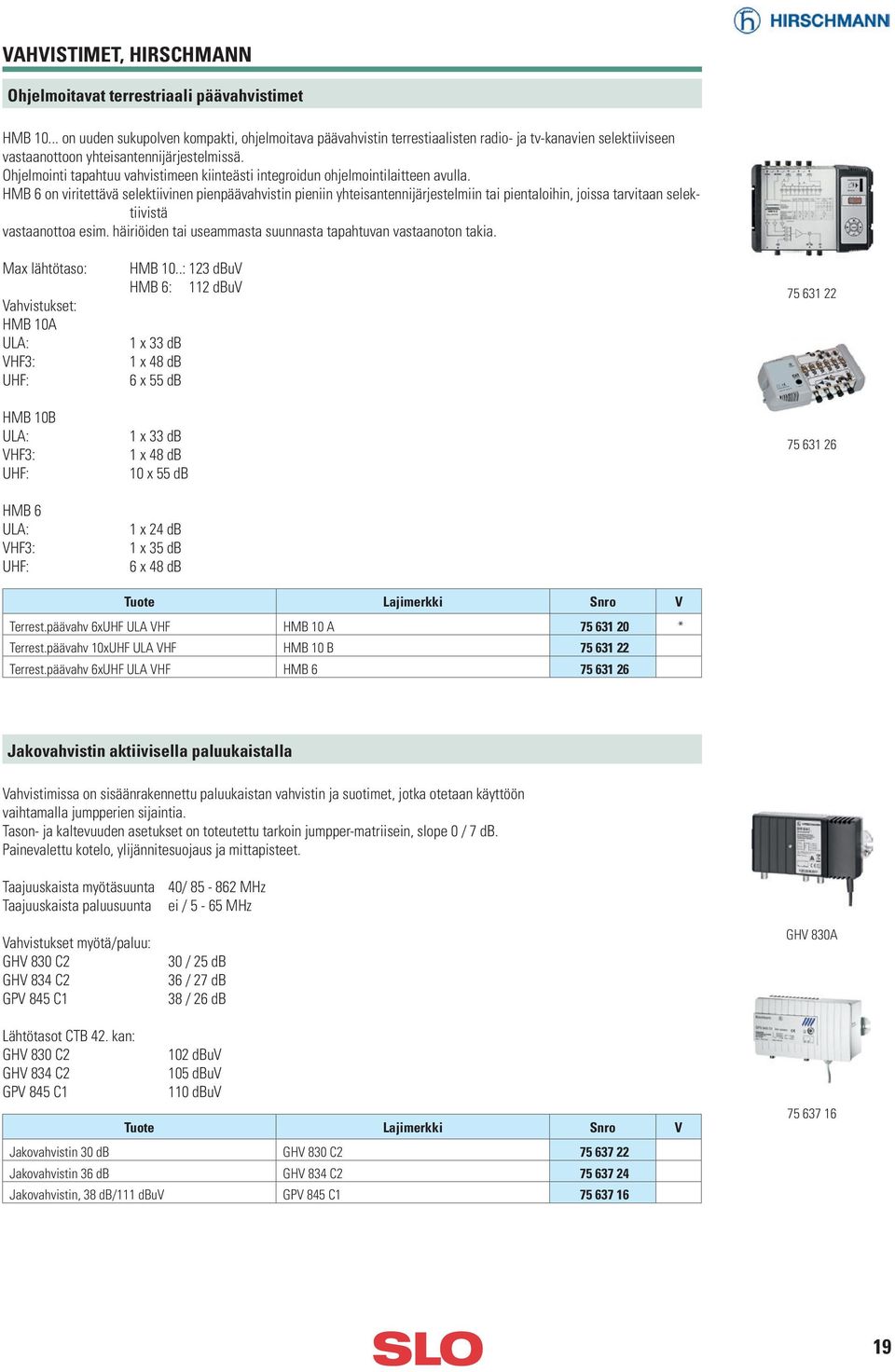

19 VAHVISTIMET, HIRSCHMANN Ohjelmoitavat terrestriaali päävahvistimet HMB on uuden sukupolven kompakti, ohjelmoitava päävahvistin terrestiaalisten radio- ja tv-kanavien selektiiviseen vastaanottoon yhteisantennijärjestelmissä. Ohjelmointi tapahtuu vahvistimeen kiinteästi integroidun ohjelmointilaitteen avulla. HMB 6 on viritettävä selektiivinen pienpäävahvistin pieniin yhteisantennijärjestelmiin tai pientaloihin, joissa tarvitaan selektiivistä vastaanottoa esim. häiriöiden tai useammasta suunnasta tapahtuvan vastaanoton takia. Max lähtötaso: Vahvistukset: HMB 10A ULA: VHF3: UHF: HMB 10B ULA: VHF3: UHF: HMB 6 ULA: VHF3: UHF: HMB 10..: 123 dbuv HMB 6: 112 dbuv 1 x 33 db 1 x 48 db 6 x 55 db 1 x 33 db 1 x 48 db 10 x 55 db 1 x 24 db 1 x 35 db 6 x 48 db Terrest.päävahv 6xUHF ULA VHF HMB 10 A * Terrest.päävahv 10xUHF ULA VHF HMB 10 B Terrest.päävahv 6xUHF ULA VHF HMB Jakovahvistin aktiivisella paluukaistalla Vahvistimissa on sisäänrakennettu paluukaistan vahvistin ja suotimet, jotka otetaan käyttöön vaihtamalla jumpperien sijaintia. Tason- ja kaltevuuden asetukset on toteutettu tarkoin jumpper-matriisein, slope 0 / 7 db. Painevalettu kotelo, ylijännitesuojaus ja mittapisteet. Taajuuskaista myötäsuunta 40/ MHz Taajuuskaista paluusuunta ei / 5-65 MHz Vahvistukset myötä/paluu: GHV 830 C2 GHV 834 C2 GPV 845 C1 30 / 25 db 36 / 27 db 38 / 26 db GHV 830A Lähtötasot CTB 42. kan: GHV 830 C2 102 dbuv GHV 834 C2 105 dbuv GPV 845 C1 110 dbuv Jakovahvistin 30 db GHV 830 C Jakovahvistin 36 db GHV 834 C Jakovahvistin, 38 db/111 dbuv GPV 845 C

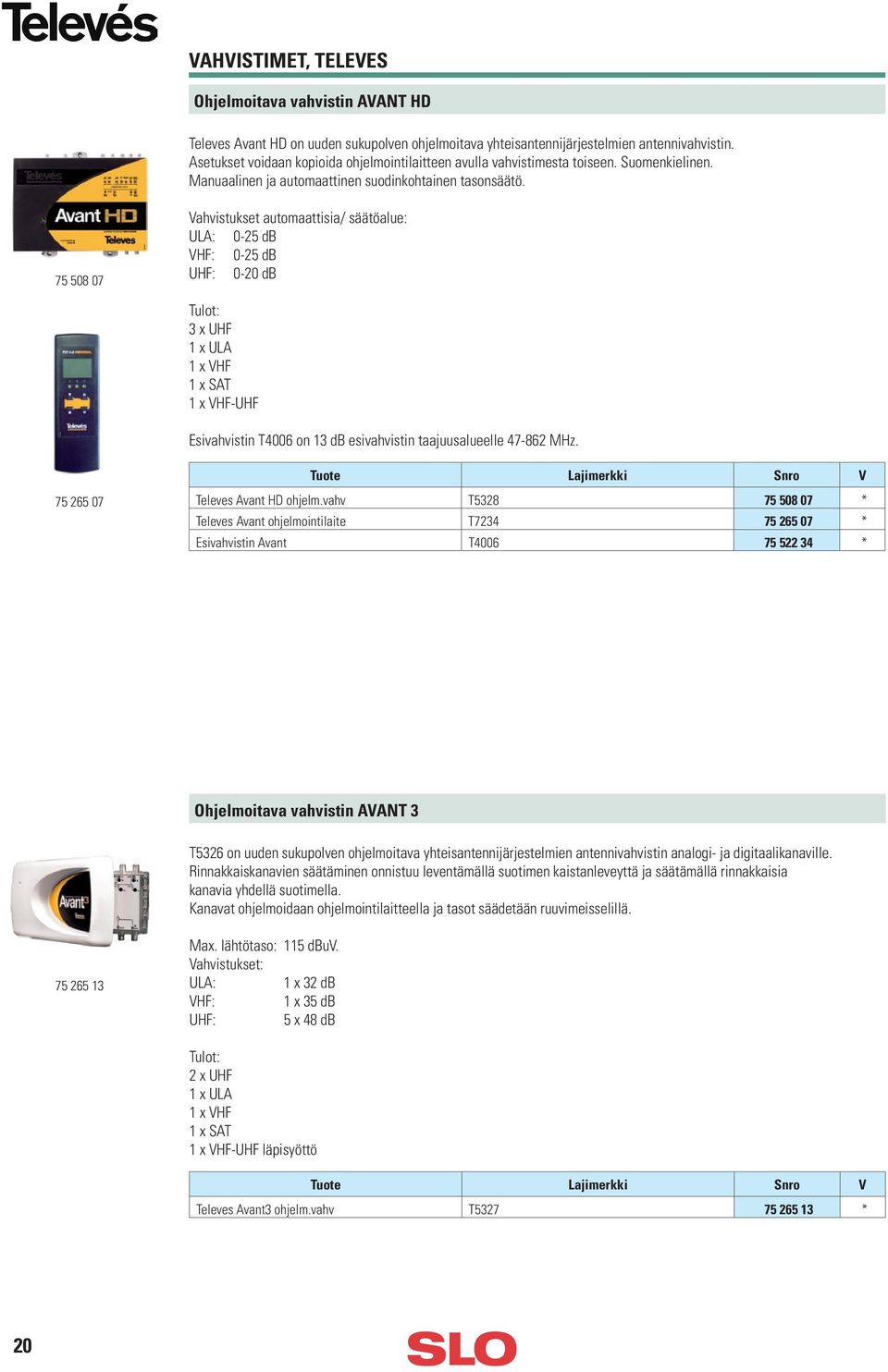

20 VAHVISTIMET, TELEVES Ohjelmoitava vahvistin AVANT HD Televes Avant HD on uuden sukupolven ohjelmoitava yhteisantennijärjestelmien antennivahvistin. Asetukset voidaan kopioida ohjelmointilaitteen avulla vahvistimesta toiseen. Suomenkielinen. Manuaalinen ja automaattinen suodinkohtainen tasonsäätö Vahvistukset automaattisia/ säätöalue: ULA: 0-25 db VHF: 0-25 db UHF: 0-20 db Tulot: 3 x UHF 1 x ULA 1 x VHF 1 x SAT 1 x VHF-UHF Esivahvistin T4006 on 13 db esivahvistin taajuusalueelle MHz Televes Avant HD ohjelm.vahv T * Televes Avant ohjelmointilaite T * Esivahvistin Avant T * Ohjelmoitava vahvistin AVANT 3 T5326 on uuden sukupolven ohjelmoitava yhteisantennijärjestelmien antennivahvistin analogi- ja digitaalikanaville. Rinnakkaiskanavien säätäminen onnistuu leventämällä suotimen kaistanleveyttä ja säätämällä rinnakkaisia kanavia yhdellä suotimella. Kanavat ohjelmoidaan ohjelmointilaitteella ja tasot säädetään ruuvimeisselillä Max. lähtötaso: 115 dbuv. Vahvistukset: ULA: 1 x 32 db VHF: 1 x 35 db UHF: 5 x 48 db Tulot: 2 x UHF 1 x ULA 1 x VHF 1 x SAT 1 x VHF-UHF läpisyöttö Televes Avant3 ohjelm.vahv T * 20

21 T03 PÄÄVAHVISTINSARJA, TELEVES Asennustarvikkeet Tuuletusyksikön T5334 ansiosta vahvistin voidaan asentaa pinta-asennuskaappiin T5069 ja paikkoihin joissa tarvitaan suurempaa jäähdytystä. Pinta-asennuskaappi 14 modulia T Tuuletinyksikkö T5069 kaappiin T Pinta-asennuskaappi 10 modulia T asennuskisko T räkki/seinäasennuskehikko T räkkilevy modulaattoreille T Peitelevy tyhjään asennuspaikk T Koaksiaaliyhdistin T PC-liitäntäkaapeli ja ohjelma T CDC Hallintayksikkö T Virtalähteet 230 VAC/ VDC T05 T ULA-vahvistin Käytettäessä virtalähdettä T5029 tarvitaan pidempi yhdyskaapeli T5255. Taajuuskaista: Vahvistus: Lähtötaso: 87,5-108 MHz 35 db 114 dbuv ULA-aluevahvistin T Yhdyskaapeli T05 15 cm T

22 Transmodulaattorit T5014 muuntaa digitaalisen satelliittikanavan analogiseksi PAL kanavaksi, rinnakkaiskanavakelpoinen, stereo-ääni, CI-moduulipaikka. T5079: mono ääni, vapaille kanaville (ei CI-moduulipaikkaa) T5023 muuntaa digitaalisen satelliittikanavan digitaaliseksi QAM kanavaksi, rinnakkaiskanavakelpoinen. CI-moduulipaikka. Tulokaista: MHz Tulotaso: dbuv Lähtökaista: MHz Max lähtötaso: 80 dbuv T5554 muuntaa digitaalisen terrestriaalikanavan analogiseksi PAL kanavaksi, rinnakkaiskanavakelpoinen, mono ääni: T5056 muuntaa digitaalisen terrestriaalikanavan QAM kanavaksi, rinnakkaiskanavakelpoinen: Tulokaista: / MHz Kaistanleveys: valittavissa 7-8 MHz Tulotaso: dbuv Lähtökaista: MHz Max lähtötaso: 80 dbuv QPSK/PAL vastaanotin CI T QPSK/PAL transmodulaattori T QPSK/QAM transmodulaattori T COFDM/QAM transmodulaattori T5556 (NIT taulukolla) COFDM/PAL transmodulaattori T Ohjelmoitavat TV-modulaattorit T5802 on rinnakkaiskanavakelpoinen ohjelmoitavia TV-modulaattori. Lähtökaista: MHz Lähtötaso: 80 dbuv T5804 on ohjelmoitava TV-modulaattori audio- ja videosignaalin muuntamiseksi TV-kanavaksi. A2 Stereo, VSB rinnakkaiskanavakelpoinen. Ohjelmointi T7234:llä. Lähtökanavat: K2-K69 Lähtötaso: 116 dbuv Tv-modulaattori, stereoääni T ohjelmoitava modul MHz T Päätevahvistimet Taajuuskaista: Vahvistus: Max lähtötaso: MHz db 105 dbuv, CTB Pääteaste MHz T

23 VAHVISTIMET, TELESTE CXE180 -jakovahvistimet Kaista: Vahvistus: Säätö: Slope: CTB lähtötaso: Paluukaista: Vahvistus: Säätö: Kotelointiluokka: Koko: 47/54/70/85/ MHz 32/40 db 15 db 15 db (esikorostus 0/8 db jumpperilla) 112,0 dbuv 5-30/50/65/85 MHz 28 db 15 db IP54 (148x210x84) mm, paino 1.5 kg Jakovahvistin 40dB 112dBuV CXE180 L * Jakovahvistin 40dB 112dBuV CXE180 L * Jakovahvistin 40dB 112dBuV CXE180 R (kaukosyötetty) Jakovahvistin 40dB 112dBuV CXE180 R65 (kaukosyötetty) CXE202 -jakovahvistimet Kaista: Vahvistus: Vahvistuksen säätö: CTB lähtötaso: Slope: Paluukaista Vahvistus: Vahvistuksen säätö: Kotelointiluokka: Koko: 47/54/70/ MHz 33/39 db 1-20 db (JDA 9xx vaimentimin) 112,0 dbuv 1-20 db 22/-4 db 20 db IP54 (148x210x84) mm, paino 1.6 kg Jakovahvistin 33/39dB 65MHz CXE202L65-2 (2 lähtöä) Jakovahvistin 33/39dB 112dBuV CXE202L Jakovahvistin 33/39dB 65MHz CXE202L Jakovahvistin 33/39dB 112dBuV CXE202L-2 (2 lähtöä) CXE-vahvistimien modulit Käytetään CXE 100, CXE 101 ja CXE 180 vahvistimissa. Kaksi diplexerisuodiinta / vahvistin. Tulokaista: 47 / 70 / MHz Paluukaista: / 50 / 65 MHz Heijastusvaimennus: 24 db molempiin suuntiin Myötäsuunnan jumpperi CXF Diplexerisuodin 30 MHz CXF Diplexerisuodin 50 MHz CXF Diplexerisuodin 65 MHz CXF * Diplexerisuodin 65MHz, 18MHz CXF Paluuyksikkö -3dB 5-65MHz CXR Paluuvahvistin CXE101 24dB CXR * Paluuvahvistin 22dB CXE202:lle CXR

24 Vaimentimet ja Tiltit Vaimennin 0dB TXA Säädettävä vaimennin 0-16dB TXA Säädettävä TILT 0-22dB TXE AC2000 -vahvistin Kaista: Vahvistus: Säätö: Slope: Max lähtötaso: CTB lähtötaso: Paluukaista: Vahvistus: Säätö: Liittimet: Kotelointiluokka: Koko: 47/54/70/ MHz 2 x db 20 db 25 db 129,0 dbuv 115,0 dbuv 5-30/50/65 tai 18-30/50/65 MHz 2 x 17,0 / -9,5 db 20 db PG11 IP67 (245x255x100) mm, paino 3.0 kg D2-vahvistin 2x30-39dB AC AC3000 -vahvistin Vahvistimen säädöt tehdään sähköisesti esimerkiksi USB-portin kautta kannettavalla tai kämmentietokoneella. Lisävarusteena olevalla AC6990 lähetinmodulilla voidaan tarkkailla ja ohjata signaalitasoja. Kaista: Vahvistus: Säätö: CTB lähtötaso: Paluukaista: Vahvistus: Liittimet: Kotelointiluokka: Koko: 862/1000 MHz db 20 db 114,0 dbuv 5-30/42/50/65/85 MHz 30 db PG11 IP67 (245x255x100) mm, paino 3.0 kg D2-vahvistin 20-40dB AC AC3200 -vahvistin Vahvistimen säädöt tehdään sähköisesti esimerkiksi USB-portin kautta kannettavalla tai kämmentietokoneella. Lisävarusteena olevalla AC6990 lähetinmodulilla voidaan tarkkailla ja ohjata signaalitasoja. Kaista: Vahvistus: CTB lähtötaso: Paluukaista: Vahvistus: Liittimet: Kotelointiluokka: Koko: MHz 2x db 114,0 dbuv 5-85 MHz 2x30 db PG11 IP67 (245x255x100) mm, paino 3.0 kg 24 D2-vahvistin 2x27-39dB AC

25 Lämpötilakompensoidut vaimentimet Lämpötilakomp vaimennin 2 db JTA Lämpötilakomp vaimennin 4 db JTA Lämpötilakomp vaimennin 6 db JTA Lämpötilakomp vaimennin 8 db JTA Lämpötilakomp vaimennin 10 db JTA Lämpötilakompensoitu Tiltti Lämpötilakomp tiltti 10 db TTE Lisäyksiköt AC-sarjaan AC6951 transponderi sisältää: - Spektrianalysaattori hälytysrajoilla - Valitus kanavan tasonmittaus - AC syöttöjännitteen tarkkailu - Sisäisen DC-jännitteen tarkkailu - Lämpötila - ALC:n (Automaattinen tason säätö) ja OLC:n (Optisen tason säätö) ohjaaminen - Paluukaistan häiriönpoistajien ohjaaminen Transponderi AC Transponderi, HMS AC6911 HMS Transponderi, tasonmittaus AC Transponderi, HMS+tasonmittaus AC6951 HMS Transponderi AC3x00 vahvistimi AC Kaukosyöttölaite Kaukosyöttölaitteella syötetään vahvistimelle toimintajännite koaksiaalikaapelia pitkin. Jännite 48 V. Virtalähde 230VAC/48VAC 6,25 A PFS Virtalähde 230VAC/60VAC 10 A PFM

26 Vaimentimet ja tiltit DXE -sarjaan Vaimennin AC, 1 db TDA Vaimennin AC, 2 db TDA Vaimennin AC, 3 db TDA Vaimennin AC, 4 db TDA Vaimennin AC, 5 db TDA Vaimennin AC, 6 db TDA Vaimennin AC, 7 db TDA Vaimennin AC, 8 db TDA Vaimennin AC, 9 db TDA Vaimennin AC, 10 db TDA Vaimennin AC, 11 db TDA Vaimennin AC, 12 db TDA Vaimennin AC, 13 db TDA Vaimennin AC, 14 db TDA Vaimennin AC, 15 db TDA Vaimennin AC, 16 db TDA Vaimennin AC, 17 db TDA Vaimennin AC, 18 db TDA Vaimennin AC, 19 db TDA Vaimennin AC, 20 db TDA Lämpötilakomp vaimennin 2 db TTA Lämpötilakomp vaimennin 4 db TTA Lämpötilakomp vaimennin 6 db TTA DH1330 D3-vahvistin Kaista: Vahvistus: Säätö: Slope: CTB 42 lähtötaso: Paluukaista: Vahvistus: Säätö: Kotelointiluokka: Koko: Paino: MHz 25 db 18 db 18 db dbuv 5-65 MHz 22 db 18 db IP20 (177x88x58) mm 0.8 kg D3-vahvistin 25dB 5-65MHz DH DH1660 D3-vahvistin Kaista: Vahvistus: Säätö: Slope: CTB 42 lähtötaso: Paluukaista: Vahvistus: Säätö: Kotelointiluokka: Koko: Paino: MHz 31 db 18 db 18 db dbuv 5-65 MHz 25 db 18 db IP20 (177x88x58) mm 0.8 kg 26 D3-vahvistin 31dB 5-65MHz DH

27 TV- MODULAATTORIT Digitaaliset videomodulaattorit Yhden kanavan MPEG2-enkooderi ja QAM tai DVB-T 2k-modulaattori yhteisantennijärjestelmiin. Videotulo: Audiotulot: Analoginen PAL 1 Vh-h 75 ohm (RCA) S-Video (minidin 4) 0 db L + R (RCA) Lähtökanava: S33-E32 ja E62-E69 (tehdasasetus E21) Lähtötaso: 107 dbuv RF-lähtö: F-liitin Ohjelmointi RS232 portin kautta. Asennus DIN-kiskoon. Koko: 55x165x110 mm, 1.0 kg DVB-T videomodulaattori 1 kan. FSE301T DVB-C videomodulaattori 1 kan. FSE301C , -60 Modulaattorisalkku Siirrettävä modulaattorisalkku. Sisältää asennuksen, AV-kaapelit ja liittimet. Laukussa kiinnitysvalmius modulaattorille T5804. Modulaattorisalkku AVSALKKU

28 PIENTALOVAHVISTIMET Pientalovahvistimet usealla tulolla T5312 Vahvistukset: FM: 30 db VHF: 33 db UHF: db Kohina: 6-8 db max lähtötaso: 115 dbuv F-liittimet, sisäänrakennettu verkkolaite. Pientalovahvistin FM+VHF+UHF T * Pientalovahvistimet, Televes T5522 T5457 Kolme lähtöä: TV+2 haaraa TV+2 haaraa Vahvistus: TV 14 db ja haarat 20 db TV 14 db ja haarat 20 db Säätö: -12 db -12 db Kohina: 5 db 4 db Liittimet: F-naaras IEC DC-syöttö esivahvistimelle 100mA Pientalovahvistin 20dB T * Pientalovahvistin 20dB T KTV vahvistimet, Televes T5534: MHz Vahvistus: 24 db Säätö: 18 db Paluukaista: 5-65 MHz Paluuvahvistus: 20 db MicroKom-sarja, aktiivinen paluusuunta 5-65 MHz, lähtötaso 100 dbuv (CTB,CSO) T /85-862MHz T5344 Vahvistus myötä/paluu: 20/20dB Vahvistus myötä/paluu: Säätö: 18dB Säätö: 5-65/85-862MHz 35/28dB 18dB Pientalovahvistin 24dB 5-65MHz T * MicroKom sarja KTV-Jakovahvistin 20dB T KTV-Jakovahvistin 35dB T Huonevahvistin, Televes Käytetään, kun lisätään seinärasiaan toinen TV-vastaanotin, tai kun tehohäviöt ovat suuret. Syöttöjännite 230 V. Kolme lähtöä: Vahvistus: Säätö: Kohina Liittimet TV+2 haaraa TV 14 db ja haarat 20 db. -12 db 5 db IEC naaras Vain sisäasennukseen. Huonevahvistin 1 tulo/3 lähtöä T *

29 RASIAT JA JAOT, TELESTE Antennirasiat, Teleste Taajuusalue: Suojausluokka: MHz A Antennirasia päätt 1dB DC-läpi APS * Antennirasia päättyvä 1 db APS * Antennirasia 0.4dB 2 kaapelia APS Antennirasia ketjutettava 7 db APS * Antennirasia ketjutettava 11dB APS * Antennirasia ketjutettava 13dB APS * Antennirasia ketjutettava 17dB APS * Multimediarasiat Tarkoitettu käytettäväksi verkoissa, joissa on uusia digitaalisia palveluja kuten kaapelimodeemit tai digiboxit. Estää tehokkaasti häiriöt, jotka aiheutuvat laitteistosta verkkoon päin. Tuotteen nimessä on ilmoitettu TV-liittimen vaimennus alueella MHz Lähdöt: Radio TV Data IEC-naaras IEC uros F-liitin. Päätevastus toimitetaan mukana. APM /47 MHz Multimediarasia päättyvä 4dB APM Multimediarasia ketjut. 8dB APM Multimediarasia ketjut. 10dB APM * Multimediarasia ketjut. 13dB APM * Multimediarasia ketjut. 15dB APM Multimediarasia ketjut. 17dB APM /87 MHz Multimediarasia päättyvä 4dB APM042 (65/87MHz) * Multimediarasia ketjut. 8dB APM082 (65/87MHz) Multimediarasia ketjut. 10dB APM102 (65/87MHz) Multimediarasia ketjut. 13dB APM132 (65/87MHz) Multimediarasia ketjut. 15dB APM152 (65/87MHz) Multimediarasia ketjut. 17dB APM172 (65/87MHz) Keskiölevyt Keskiölevy APM-rasioille 48x48 APC * Keskiölevy APM-rasioille 70x70 APC Keskiölevy APM-rasioille 85x85 APC Pinta-asennusrasia APM:lle APC

30 Jaot ja haaroittimet, Digital line Telesten Digital Line sisäpassiiveissa on kaikissa F-liittimet kotelon samalla reunalla. Tämä helpoittaa passiivin asentamista monella tavoin. Euro-sarjan tuotteet asennetaan niin, että liittimet osoittavat sivulle kiinnitysalustasta. Vertikaalisarjan tuotteet voidaan kiinnittää myös niin, että liittimet osoittavat tasosta poispäin Taajuusalue MHz Jaot, Eurosarja Jako kahteen 4.5dB DSE * Jako kolmeen 6.2dB DSE * Jako kolmeen dB DSE3U Jako neljään 8.0dB DSE Jaot, Vertikaalisarja Jako neljään 8.2dB DSV * Jako kuuteen 11dB DSV * Jako kahdeksaan 12dB DSV * Haaroittimet, Eurosarja Haaroitin yhteen 6.0/2.4dB DTE Haaroitin yhteen 8.5/1.9dB DTE Haaroitin yhteen 10.5/1.2dB DTE Haaroitin yhteen 12.5/1dB DTE * Haaroitin yhteen 16/0.8dB DTE Haaroitin yhteen 20/0.8dB DTE Haaroitin kahteen 8.0/4dB DTE * Haaroitin kahteen 10/2.5dB DTE Haaroitin kahteen 12/1.6dB DTE * Haaroitin kahteen 16/1.6dB DTE Haaroitin kahteen 20/1dB DTE Haaroitin kolmeen 12/3.8dB DTE Haaroitin kolmeen 16/1.9dB DTE Haaroitin kolmeen 20.5/1.4dB DTE Haaroitin neljään päätt 13.5dB DTE412T * Haaroittimet, Vertikaalisarja Haaroitin neljään 12-15/4dB DMV * Haaroitin viiteen päättyvä12db DMV5T * Haaroitin kuuteen 12-17/7dB DMV * Haaroitin kahdeksaan 12-19/9dB DMV * Haaroitin neljään 16.5/2.5dB DTV Haaroitin neljään 20.5/2.5dB DTV Haaroitin neljään 24/2.5dB DTV Haaroitin kahdeksaan 14/4dB DTV Haaroitin kahdeksaan 16/2.8dB DTV Haaroitin kahdeksaan 20/2dB DTV

31 RASIAT JA JAOT, TELEVÉS Antennirasiat 2-napainen päättyvä antennirasia T5232. FM: MHz, 3 db TV: ( ) MHz, 0.5 db Antennirasia päättyvä 1dB TV/R T * Satelliittiantennirasiat Päättyvä satelliittirasia T napainen FM: MHz TV: MHz SAT: MHz Antennirasia 1 db TV-R-SAT T * Laajakaistarasiat MHz 2-napaisia: Ketjurasia T5228. R+TV: SAT: Ketjurasia T5227. R+TV: SAT: R+TV + SAT MHz, 8.5 db, läpimeno 3,5 db MHz, 10 db, läpimeno 5 db MHz, 13 db, läpimeno 1,2 db MHz, 14 db, läpimeno 2 db Ketjurasia T5236. R+TV: MHz, 20 db, läpimeno 0,6 db SAT: MHz, 24 db, läpimeno 1,2 db Antennirasia ketjutettava 8dB T5228 (2x2.4 GHz) * Antennirasia ketjutettava 14dB T5227 (2x2.4 GHz) * Antennirasia ketjutettava 20dB T5236 (2x2.4 GHz) * Jaot ja haaroittimet f= MHz Taajuuskaista: Suojausluokka: MHz A Jako kahteen 5 db T * Jako kolmeen 7 db T * Jako neljään 9 db T * Jako kuuteen 10 db T * Jako kahdeksaan 12 db T * Haaroitin neljään päättyvä 8dB T * Haaroitin neljään 11dB T * Haaroitin neljään 14dB T * Haaroitin 8:n päättyvä 12dB T *

32 Jaot ja haaroittimet f= MHz Taajuuskaista: Suojausluokka: MHz A Jaottimissa DC-läpisyöttö kaikissa lähdöissä. Haaroittimissa DC-läpisyöttö vain IN-OUT jaottimet Jako kahteen 4-5 db MHz T * Jako kolmeen 7-9 db MHz T * Jako neljään db T * Jako viiteen db T * Jaotin kuuteen 12-16dB T Jaotin 8:n 14-19dB T haaroittimet Haaroitin kahteen 12 db T * Haaroitin neljään 12 db T * Haaroitin neljään 16 db T Haaroitin kahteen 15 db T * Haaroitin 6:n 18-19dB T Haaroitin 8:n 18-19dB T RASIAT JA JAOT, HIRSCHMANN Antennirasiat Hirschmann Taajuusalue: Suojausluokka: MHz A FS 1 D Ketjutettavien rasioiden läpimenovaimennus vain 0.8 db Antennirasia päättyvä 0.8 db FS * Antennirasia ketjutettava 8 db FS Antennirasia ketjutettava 11dB FS * Jaot ja haaroittimet f= MHz Taajuuskaista: Suojausluokka: MHz A VFC 1281 AFC 1641 Jako kahteen 3,9 db VFC Jako kolmeen 3,8 / 7,0 db VFC Jako neljään 7,5 db VFC Jako kuuteen 10,7 db VFC Jako kahdeksaan 12,3 db VFC Haaroitin yhteen 12 db AFC Haaroitin yhteen 16 db AFC Haaroitin kahteen 12 db AFC Haaroitin kahteen 16 db AFC Haaroitin neljään 12,5-15,5 db AFC Haaroitin kuuteen 12,5-17,5 db AFC Haaroitin 8:n 12,5-19 db AFC

33 Laajakaistarasiat f= MHz Taajuuskaista: MHz Lähdöt: Molemmissa täysi taajuuskaista Liittimet: IEC uros ja naaras Laajakaistarasia päättyvä 4dB EDU 04 F (2x2.4GHz) * Laajakaistarasia ketju 10 db GEDU 10 (2x2.4GHz) Laajakaistarasia ketju 15 db GEDU 15 (2x2.4GHz) Laajakaistarasia ketju 20 db GEDU 20 (2x2.4GHz) * EDU 04 Satelliittiantennirasiat R/TV/SAT Antennirasia ketjutettava 14dB GDA 313 F * Satelliittirasia päät. 2 db FS 302 F * Kaksoisvastaanotto SAT-rasia päättyvä 2x2dB EDS 322 F (RTV+2xSAT) Jaot ja haaroittimet f= MHz Taajuuskaista: Suojausluokka: MHz 3 (CE) Tyyppi VFC...SF, tasajännitesyöttö jokaiseen lähtöön Tyyppi AFC...S tasajännitesyöttö on mahdollista haaroittimen tulon ja lähdön välillä. Jako kahteen 5,5 db VFC 0421 SF Jako kolmeen 10,0 db VFC 0631 SF Jako neljään 11,0 db VFC 0741 SF Jako kuuteen 14,3 db VFC 1061 SF Jako kahdeksaan 15.8 db VFC 1281 SF Haaroitin yhteen 11,5 db AFC 1011 S Haaroitin kahteen 11,5 db AFC 1021 S Haaroitin neljään 10,0 db AFC 1041 S AFC 1041 S 33

34 LIITTIMET Kierrettävät F-liittimet FINNSAT F-liitin kierrettävä H123 FST Pakkaus 10kpl F-liitin kierrettävä 5.2mm FST * F-liitin kierrettävä 6.5mm FST Pakkaus 10kpl * F-liitin kierrettävä 7mm FST Pakkaus 10kpl * F-liitin, kierrettävä Tellu7 FKF * F-liitin kierrett PRG11 MCUM F7S * F-kulmaliitin pika T TELESTE F-liitin kierrettävä TELLU 13 FSC * Puristettavat F-liittimet FINNSAT F-liitin puristet H125/TELLU13 FPF13-10 Pakkaus 10kpl * F-liitin puristettava PRG7 FPF TELESTE F-liitin puristettava TELLU 13 FCC * F-liitin puristettava MCUM 1.1 FCC * F-liitin puristettava TELLU 7 FCC * F-liitin puristettava RG59 FCC * Pituussuuntaan puristettavat F-liittimet, PPC Tasalaatuiset liitokset, jotka säilyttävät ominaisuudet kaikissa olosuhteissa. Erinomainen vetolujuus. Kosteudenpitävä liitos kaapelin ja liittimen välillä. Onnistuneet liitoskohdat erikoistyökaluilla Taajuusalue: 0-2,2 GHz Impedanssi: 75 Ohm Heijastusvaimennus: parempi kuin -30 db Liitosvaimennus: alle 0,01 db F-liitin puristet H125/TELLU13 EX6-51/ * F-liitin puristettava PRG11 EX * Puristustyökalut Puristustyökalu EX-6:lle VT * Puristustyökalu EX-11:lle FPX-CC ( ) *

35 Adapterit PG-adapterit PG11/F-naaras adapteri PG11F PG11uros/F-naaras adapteri KDC PG13.5M/Fnaaras adapteri KSF PG13,5naaras/F-naaras adapteri KSF PG11uros/PG13.5naaras adapteri KDC PG13.5uros/PG11naaras adapteri KCC * PG13.5n/PG13.5naaras adapteri KSC * F / F F-naaras/F-naaras adapteri KVB Pakkaus 10kpl * F-uros/F-uros adapteri FJUU-10 Pakkaus 10kpl F-kulma adapteri U/N FKUN-10 Pakkaus 10kpl * F-naaras/F-pikauros adapteri UST * F / IEC F-naaras/IEC-uros adapteri * F-naaras/IEC-naaras adapteri * F-uros/IEC-uros adapteri UST * F-uros/IEC-naaras adapteri UST * F-pikauros/IEC-naaras adapteri ST * F / BNC F-naaras/BNC-uros adapteri * F-uros/BNC-naaras adapteri BNC / IEC BNC-naaras/IEC-naaras adapteri BNC-naaras/IEC-uros adapteri BNC-uros/IEC-naaras adapteri Muut BNC-uros/IEC-uros adapteri BNC-kulma-adapteri U/N BNC-uros/RCA-naaras adapteri Ikkunaläpivienti F-liittimillä KFF Päätevastukset TELESTE Päätevastus rasiaan 5mm APV * Päätevastus rasiaan 4mm APV * F-päätevastus 75 ohm FCT * IEC päätevastus SCT FINNSAT F-päätevastus PV75F-10 Pakkaus 10 kpl * Päätevastus rasiaan 5mm R60/

36 Liittimet, TELESTE AC-Sovitin 13.5 AX-vahvistimel KCC Laiteliitin PG13.5 TELLU13 KCC Laiteliitin PG13.5 MCUM 1.1 KCC * Laiteliitin PG13.5 TELLU 7 KCC * Laiteliitin PG29 TELLU 3 KCC Laiteliitin PG29 Supertrunk KCC IEC-liittimet IEC-kulmaliitin uros+naaras T * IEC-kulmaliitin uros pro T * IEC-kulmaliitin naaras pro T * IEC-kulmaliitin uros T IEC-kulmaliitin naaras T IEC-liitin TELLU 13 naaras ACC IEC-kulmaliitin TELLU 13 uros SCC IEC-kulmaliitin TELLU 7 SCC IEC-adapterit IEC uros / 2xnaaras K * IEC naaras / 2 x uros K * IEC uros/uros Pakkaus 10 kpl * IEC naaras/naaras Pakkaus 10 kpl

37 PPC:N LIITTIMET PPC:n TELLU 13:n liittimet Sisäjohdin: Ulkohalkaisija: 1.0 mm 7.0 mm F-liitin TELLU 13 A025-FM Jatkoliitin TELLU 13 A025-SPL * PPC:n TELLU 7:n liittimet Sisäjohdin: Ulkohalkaisija: 1.7 mm 11,0 mm Tellu 7 ARM kaapelille käyvät samat liittimet. F-liitin uros TELLU 7 B107-FM * F-liitin naaras TELLU 7 B107-FF Laiteliitin PG11 uros TELLU7 B107-PG11MS Jatkoliitin TELLU 7 B107-SPL * PPC:n TELLU 5:n liittimet Sisäjohdin: Ulkohalkaisija: 2.8 mm 16.5 mm Tellu 5 ARM kaapelille käyvät samat liittimet. F-liitin uros TELLU 5 G105-FM * F-liitin naaras TELLU 5 G105-FF * Laiteliitin PG11 uros TELLU 5 G105-PG11MS Jatkoliitin TELLU 5 G105-SPL * PPC:n TELLU 3:n liittimet Sisäjohdin: Ulkohalkaisija: 4.2 mm 23.1 mm Tellu 3 ARM kaapelille käyvät samat liittimet. Jatkoliitin TELLU 3 M103-SPL * PPC:n PRG11CU:n liittimet Sisäjohdin: Ulkohalkaisija: 1.55 mm 10.1 mm F-liitin uros PRG11 B004-FM * Jatkoliitin PRG11 B004-SPL *
