1 Tammikuu 2007 ÄÄNTÄVAIMENTAVA KIINTEISTÖVIEMÄRIJÄRJESTELMÄTammi Luotettavat ratkaisut Kiinteistöviemärijärjestelmät

2 ei pidä melua itsestään on yksi markkinoiden parhaita kiinteistöviemärijärjestelmiä mm. hyvän äänenvaimennusominaisuutensa vuoksi. :n suuri materiaalitiheys takaa optimaalisen kyvyn vaimentaa ääntä. on oivallinen valinta kerrostaloihin ja kohteisiin, joissa äänenvaimennukselle asetetaan suuria vaatimuksia. Toinen :n hyvä ominaisuus on sen keveys verrattuna perinteisiin viemärijärjestelmiin. on helppo käsitellä myös vaikeissa ja ahtaissa olosuhteissa. 2 PUHELIN FAKSI tanks@wavin-labko.fi

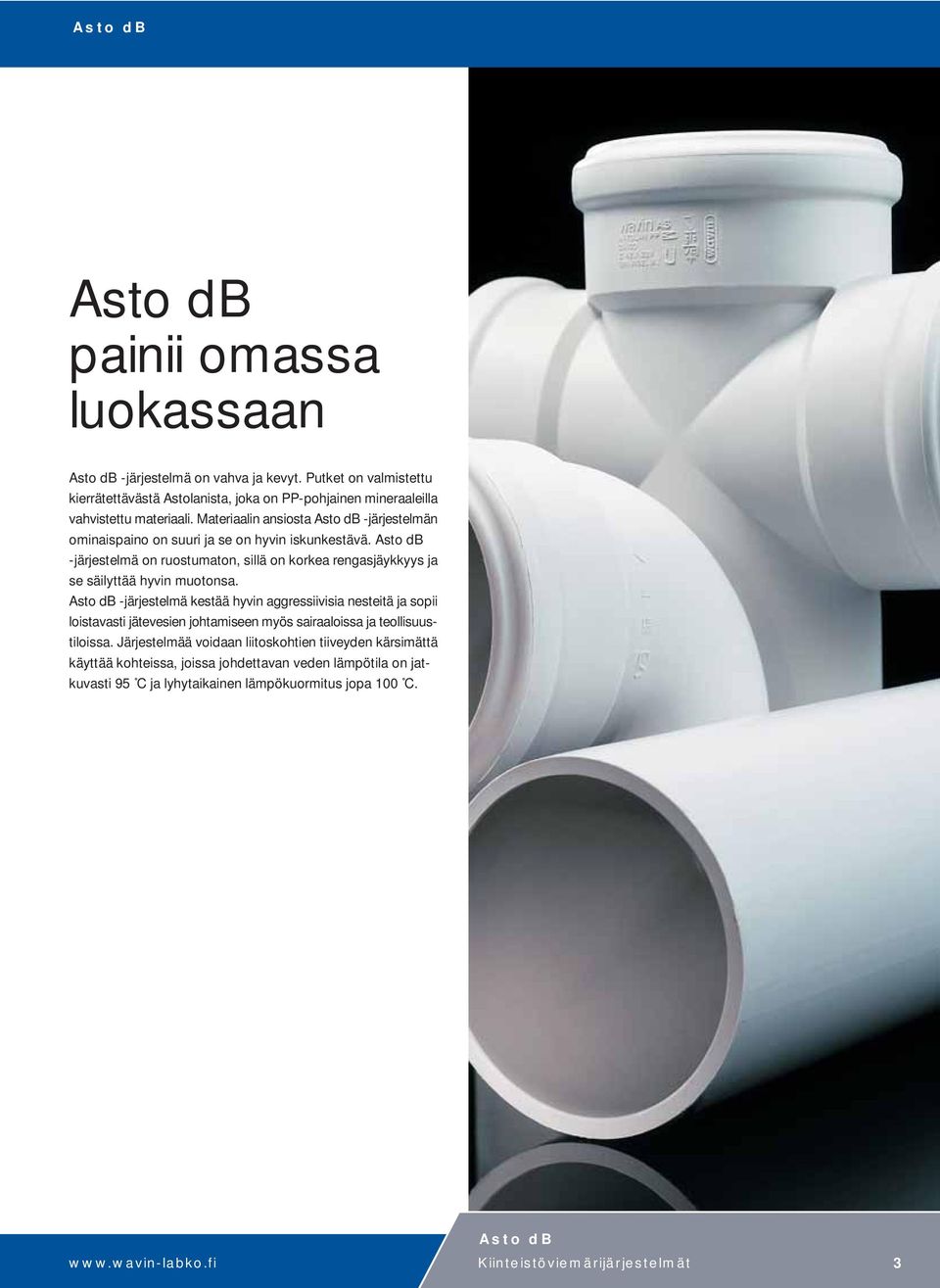

3 painii omassa luokassaan -järjestelmä on vahva ja kevyt. Putket on valmistettu kierrätettävästä Astolanista, joka on PP-pohjainen mineraaleilla vahvistettu materiaali. Materiaalin ansiosta -järjestelmän ominaispaino on suuri ja se on hyvin iskunkestävä. -järjestelmä on ruostumaton, sillä on korkea rengasjäykkyys ja se säilyttää hyvin muotonsa. -järjestelmä kestää hyvin aggressiivisia nesteitä ja sopii loistavasti jätevesien johtamiseen myös sairaaloissa ja teollisuustiloissa. Järjestelmää voidaan liitoskohtien tiiveyden kärsimättä käyttää kohteissa, joissa johdettavan veden lämpötila on jatkuvasti 95 C ja lyhytaikainen lämpökuormitus jopa 100 C. Kiinteistöviemärijärjestelmät 3

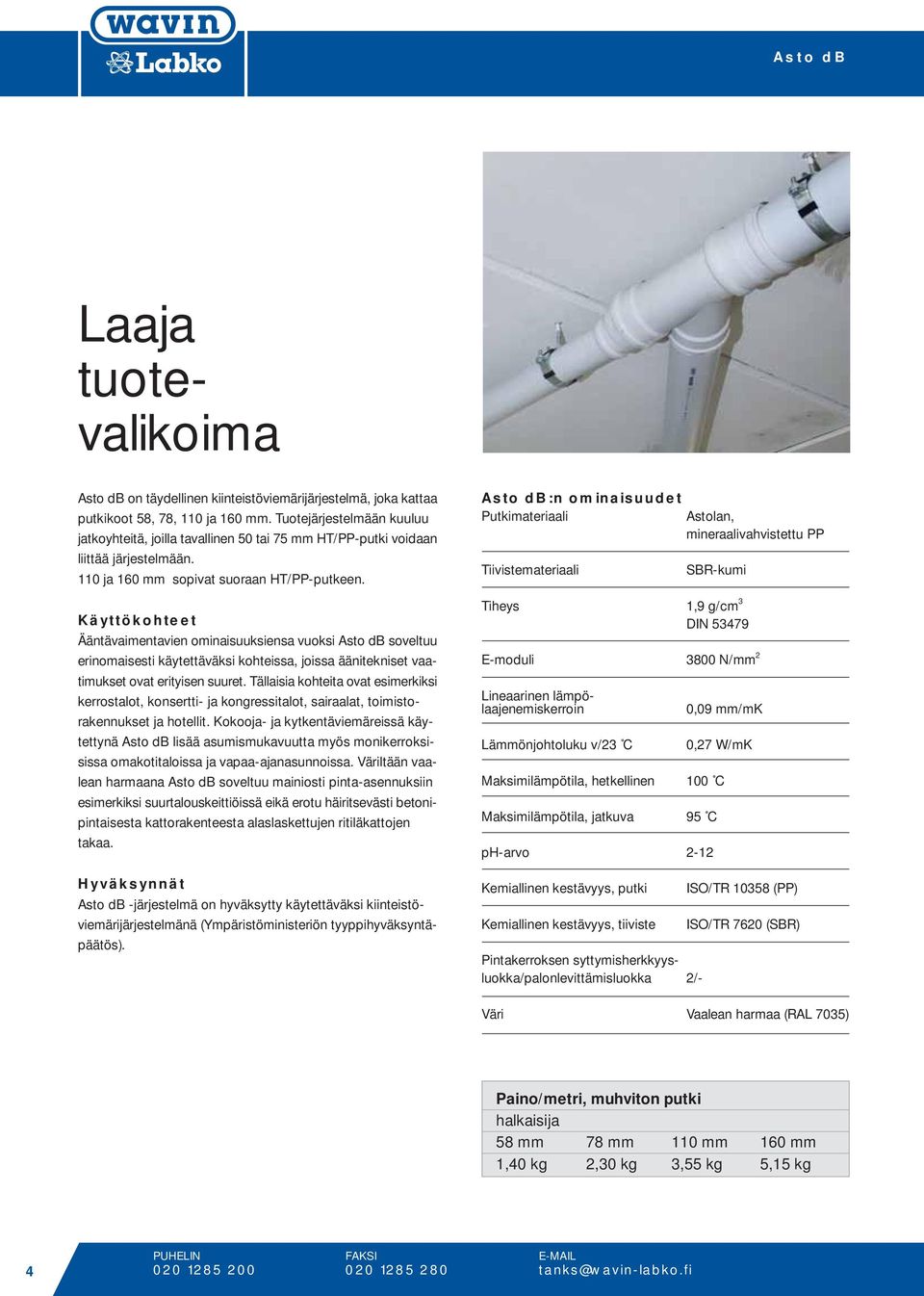

4 Laaja tuotevalikoima on täydellinen kiinteistöviemärijärjestelmä, joka kattaa putkikoot 58, 78, 110 ja 160 mm. Tuotejärjestelmään kuuluu jatkoyhteitä, joilla tavallinen 50 tai 75 mm HT/PP-putki voidaan liittää järjestelmään. 110 ja 160 mm sopivat suoraan HT/PP-putkeen. Käyttökohteet Ääntävaimentavien ominaisuuksiensa vuoksi soveltuu erinomaisesti käytettäväksi kohteissa, joissa äänitekniset vaatimukset ovat erityisen suuret. Tällaisia kohteita ovat esimerkiksi kerrostalot, konsertti- ja kongressitalot, sairaalat, toimistorakennukset ja hotellit. Kokooja- ja kytkentäviemäreissä käytettynä lisää asumismukavuutta myös monikerroksisissa omakotitaloissa ja vapaa-ajanasunnoissa. Väriltään vaalean harmaana soveltuu mainiosti pinta-asennuksiin esimerkiksi suurtalouskeittiöissä eikä erotu häiritsevästi betonipintaisesta kattorakenteesta alaslaskettujen ritiläkattojen takaa. Hyväksynnät -järjestelmä on hyväksytty käytettäväksi kiinteistöviemärijärjestelmänä (Ympäristöministeriön tyyppihyväksyntäpäätös). :n ominaisuudet Putkimateriaali Astolan, mineraalivahvistettu PP Tiivistemateriaali SBR-kumi Tiheys 1,9 g/cm 3 DIN E-moduli 3800 N/mm 2 Lineaarinen lämpölaajenemiskerroin Lämmönjohtoluku v/23 C Maksimilämpötila, hetkellinen Maksimilämpötila, jatkuva 0,09 mm/mk 0,27 W/mK 100 C 95 C ph-arvo 2-12 Kemiallinen kestävyys, putki Kemiallinen kestävyys, tiiviste Pintakerroksen syttymisherkkyysluokka/palonlevittämisluokka 2/- ISO/TR (PP) ISO/TR 7620 (SBR) Väri Vaalean harmaa (RAL 7035) Paino/metri, muhviton putki halkaisija 58 mm 78 mm 110 mm 160 mm 1,40 kg 2,30 kg 3,55 kg 5,15 kg 4 PUHELIN FAKSI tanks@wavin-labko.fi

5 kevyt ja helppo asentaa -putket toimitetaan kolmen metrin pituisina muhvittomina tankoina. Putkiyhteissä on muhvi ja valmiiksi asennetut tiivisterenkaat. Valmiiksi asennettu tiiviste säästää aikaa ja kustannuksia verrattuna järjestelmiin, joissa tiiviin liitoksen tekeminen vaatii työkaluja ja irrallisia metallisia liittimiä. :n liitokset ovat tiiviitä eivätkä rakenteen sisään jäävän pantaliitoksen tavoin aiheuta kosteusvaurioriskiä. -järjestelmä on % nopeampi asentaa kuin perinteinen muhviton valurautajärjestelmä. Asentaminen työmaalla Putki on helppo lyhentää putkileikkurilla tai tavallisella käsisahalla. Toisin kuin esimerkiksi valurautaputkien katkaiseminen, :n työstäminen sisätiloissa ei vaadi tulityölupaa eikä vaaranna työmaan paloturvallisuutta. Katkaisupinta on helppo viimeistellä esim. puukolla ennen kuin se asennetaan yhteeseen. -järjestelmä on siis kaikin puolin helppo ja mukava asentaa. Kevyt materiaali ja erikoisrakenteinen muhvi takaavat nopean asennuksen ja tiiviit liitokset. Kiinteistöviemärijärjestelmät 5

6 Paloturvallisuus rakennuksissa Laki määrää, että tulen leviämisen hidastamiseksi ja evakuointiajan pidentämiseksi rakennukset on jaettava palo-osastoihin. Jokainen palo-osasto on suojattava vaatimustenmukaisin ratkaisuin palon leviämistä vastaan. Palo-osasto voi olla esimerkiksi kerrostalon huoneisto tai hotellihuone. Oikein suunniteltu ja toteutettu -viemäri täyttää palotekniset määräykset. Pituuslaajeneminen Lämpimästä vedestä aiheutuvan pituuslaajenemisen hallitsemiseksi putkilinjaan tulee asentaa paisuntayhteitä. Kaikkien halkaisijoiden paisuntayhteet soveltuvat 10 mm pituuslaajenemisen hallintaan. Tarvittavien yhteiden määrä riippuu kahdesta tekijästä: asennus- ja käyttölämpötilojen välisestä erosta ja putkilinjan pituudesta. :n kanssa työskentely Asennus Sekä pysty- että vaakatasoon asennettaessa putkilinjat pitää tukea putkikannattimilla. Kannattimet turvaavat asennuksen toimivuuden ja suojaavat ympäröiviä rakenteita vaurioilta. Pituuslaajeneminen mm:nä Esimerkki: Linjan pituus metreinä Putkilinjan pituus 5 m Lämpötilaero 40 C Tulos = pituuslaajeneminen 18 mm Taulukossa on esimerkki pituuslaajenemisen laskemisesta. Eristäminen kondensoitumista vastaan Mikäli putkessa virtaavan veden ja putkea ympäröivän ilman lämpötilaero on suuri, putken eristäminen kondensaation välttämiseksi voi olla tarpeen. Kondensaatiota saattaa esiintyä paikoissa, joissa johdetaan sadevettä lämmitettyjen tilojen läpi tai viemärin tuuletusputki on johdettu lämmittämättömän ullakkotilan läpi. Liukuohjain E Kiintopidin Maksimietäisyydet putkikannattimien välillä (LVI-ohjekortisto ) E Paisuntamuhvi Maksimietäisyydet putkikannattimien välillä Halkaisija 58 mm 78 mm 110 mm 160 mm Vaakaviemäri - liukuohjain 1,0 m 1,0 m 1,5 m 2,0 m - kiintopidin 2,0 m 3,0 m 3,0 m 3,0 m Pystyviemäri - liukuohjain 1,5 m 2,6 m 2,6 m 2,6 m - kiintopidin 2,0 m 3,0 m 3,0 m 3,0 m E Putkikannakkeiden sijoittelulla on suuri merkitys pituuslaajenemisen hallinnassa. Paisuntamuhvit tulee kiinnittää kiinteästi rakenteeseen, kun taas putket kiinnitetään siten, että ne pääsevät liikkumaan pituussuunnassa. 6 PUHELIN FAKSI tanks@wavin-labko.fi

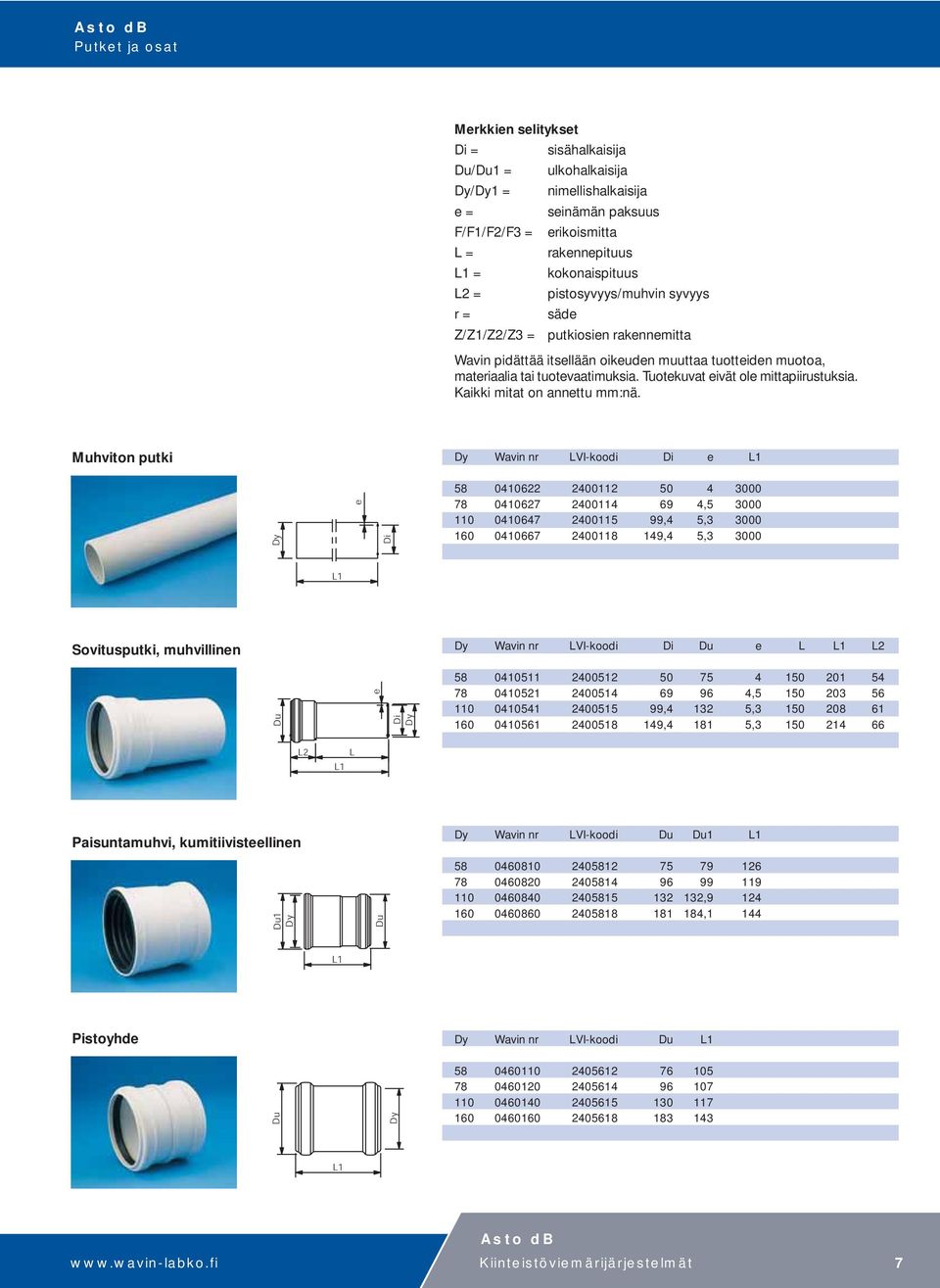

7 Putket ja osat Merkkien selitykset Di = sisähalkaisija /1 = ulkohalkaisija /1 = nimellishalkaisija e = seinämän paksuus F/F1/F2/F3 = erikoismitta L = rakennepituus = kokonaispituus L2 = pistosyvyys/muhvin syvyys r = säde Z/Z1//Z3 = putkiosien rakennemitta Wavin pidättää itsellään oikeuden muuttaa tuotteiden muotoa, materiaalia tai tuotevaatimuksia. Tuotekuvat eivät ole mittapiirustuksia. Kaikki mitat on annettu mm:nä. Muhviton putki Wavin nr LVI-koodi Di e e Di , ,4 5, ,4 5, Sovitusputki, muhvillinen Wavin nr LVI-koodi Di e L L2 e Di , , , , , L2 L Paisuntamuhvi, kumitiivisteellinen Wavin nr LVI-koodi , ,1 144 Pistoyhde Wavin nr LVI-koodi Kiinteistöviemärijärjestelmät 7

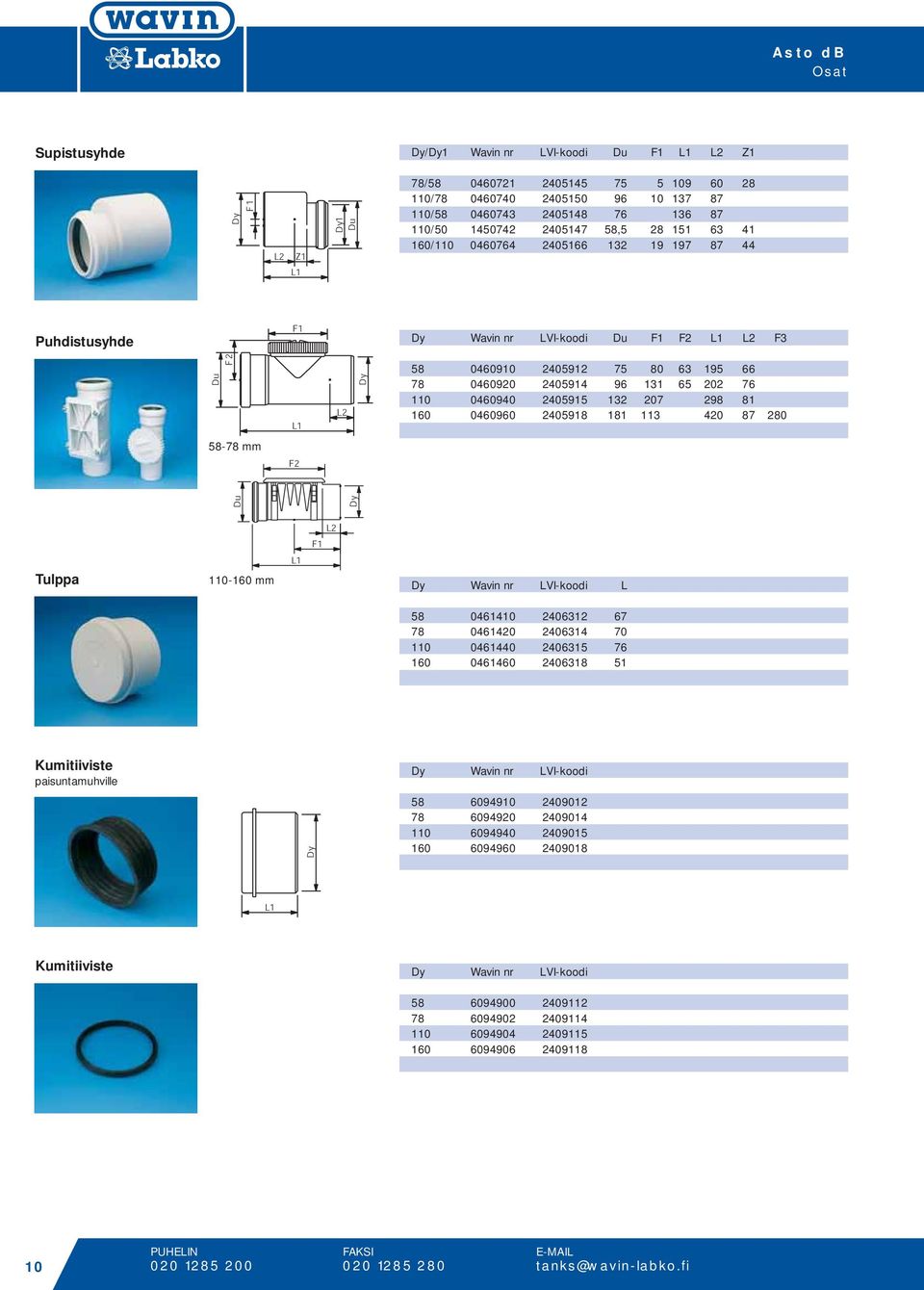

8 Osat Kulmayhde 15 Wavin nr LVI-koodi L2 r Z1 r Z L2 Kulmayhde 30 Wavin nr LVI-koodi L2 r Z r Z1 L2 Kulmayhde 45 Wavin nr LVI-koodi L2 r Z r Z1 L2 Kulmayhde 87 Wavin nr LVI-koodi L2 r Z1 r Z1 L Pitkä kulmayhde 45 Wavin nr LVI-koodi L2 r Z r Z1 L3 8 PUHELIN FAKSI tanks@wavin-labko.fi

9 Osat Haarayhde 45 /1 Wavin nr LVI-koodi 1 L2 Z1 Z3 1 1 L2 Z1 Z3 58/ / / / / / / / / / Haarayhde L2 Z1 Z3 /1 Wavin nr LVI-koodi 1 L2 Z1 Z3 58/ / / / / / / / Kaksoishaarayhde 87 Wavin nr LVI-koodi L2 Z1 Z L2 Z1 Z3 Nurkkahaarayhde 87 Wavin nr LVI-koodi L2 Z1 Z L2 Z1 Z3 Kiinteistöviemärijärjestelmät 9

10 Osat Supistusyhde /1 Wavin nr LVI-koodi F1 L2 Z1 F1 L2 Z1 1 78/ / / / , / Puhdistusyhde F1 Wavin nr LVI-koodi F1 F2 L2 F3 F2 L mm F2 L2 F1 Tulppa mm Wavin nr LVI-koodi L Kumitiiviste paisuntamuhville Wavin nr LVI-koodi Kumitiiviste Wavin nr LVI-koodi PUHELIN FAKSI tanks@wavin-labko.fi

11 Osat Jatkoyhde /HT /1 Wavin nr LVI-koodi 1 58/ ,5 52 Jatkoyhde /HT 1 /1 Wavin nr LVI-koodi 78/ Kiinteistöviemärijärjestelmät 11
