1 JÄYKKIEN MATERIAALIEN PURSOTUS Jäykkien, paksujen tai korkeaviskositeettisten materiaalien (pinnoitteet, tiivisteet, liimat) käyttö vaatii oikeat laitteet, luotettavuuden ja voimakkaat pumput Päästäksemme parhaaseen lopputulokseen, Kremlin tarjoaa laajan valikoiman laitteita, aina pumppauksesta viimeiseen ruiskutukseen ja kaiken siltä väliltä. Useat eri mallit mahdollistavat soveltuvuuden kaikkiin tarpeisiin, on materiaali sitten 30, 60, 200 tai 1000 litran astiassa 130 Esimerkki - pursotuskaavio PUMPPU PUMPPUPARI A + B PUMPPU Regulex -annostelija Suodatin OHJAUS- KESKUS Tiputtamaton pistooli PISTOOLI

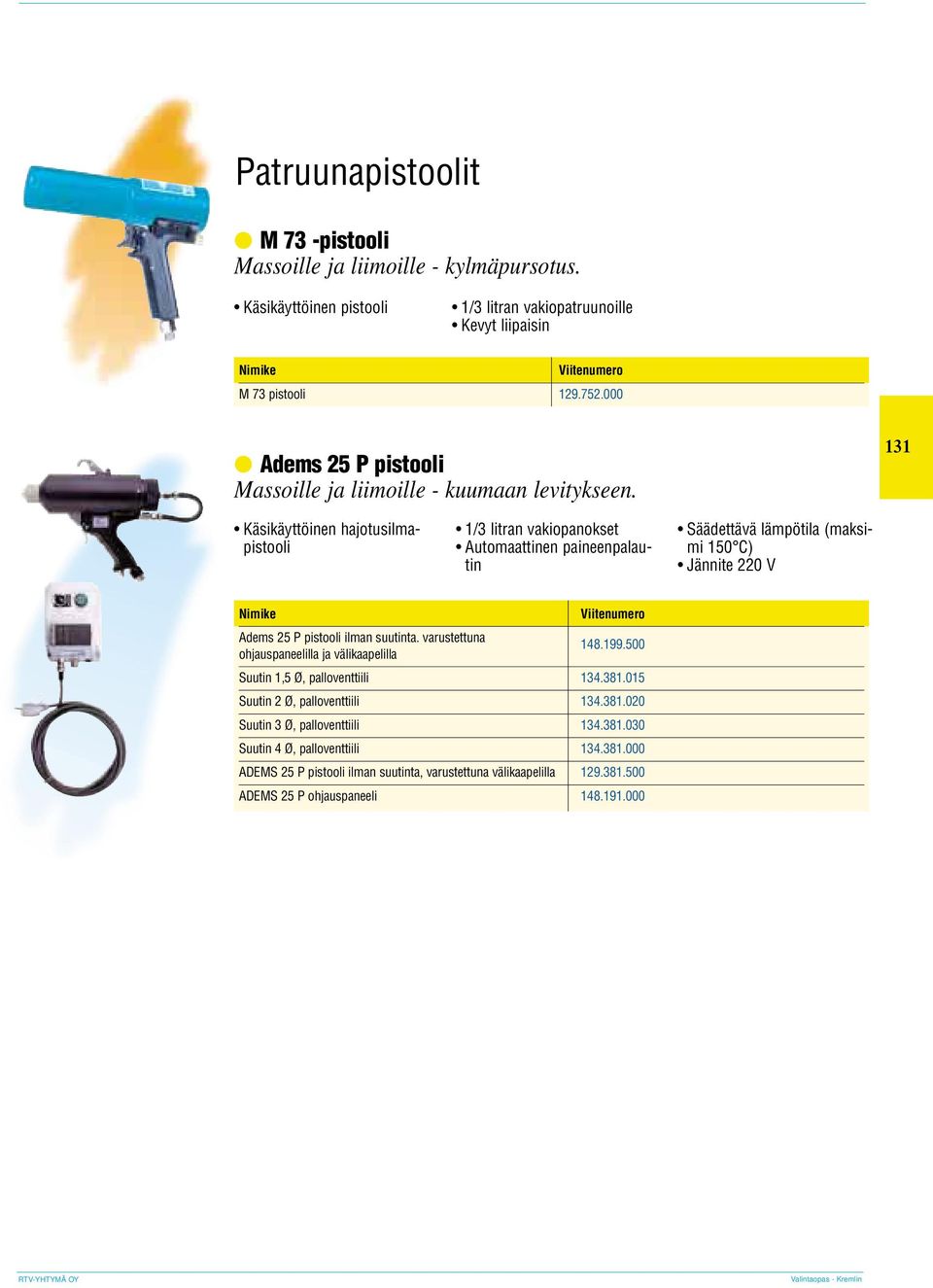

2 Patruunapistoolit M 73 -pistooli Massoille ja liimoille - kylmäpursotus. Käsikäyttöinen pistooli 1/3 litran vakiopatruunoille Kevyt liipaisin M 73 pistooli Adems 25 P pistooli Massoille ja liimoille - kuumaan levitykseen. 131 Käsikäyttöinen hajotusilmapistooli 1/3 litran vakiopanokset Automaattinen paineenpalautin Säädettävä lämpötila (maksimi 150 C) Jännite 220 V Adems 25 P pistooli ilman suutinta. varustettuna ohjauspaneelilla ja välikaapelilla Suutin 1,5 Ø, palloventtiili Suutin 2 Ø, palloventtiili Suutin 3 Ø, palloventtiili Suutin 4 Ø, palloventtiili ADEMS 25 P pistooli ilman suutinta, varustettuna välikaapelilla ADEMS 25 P ohjauspaneeli

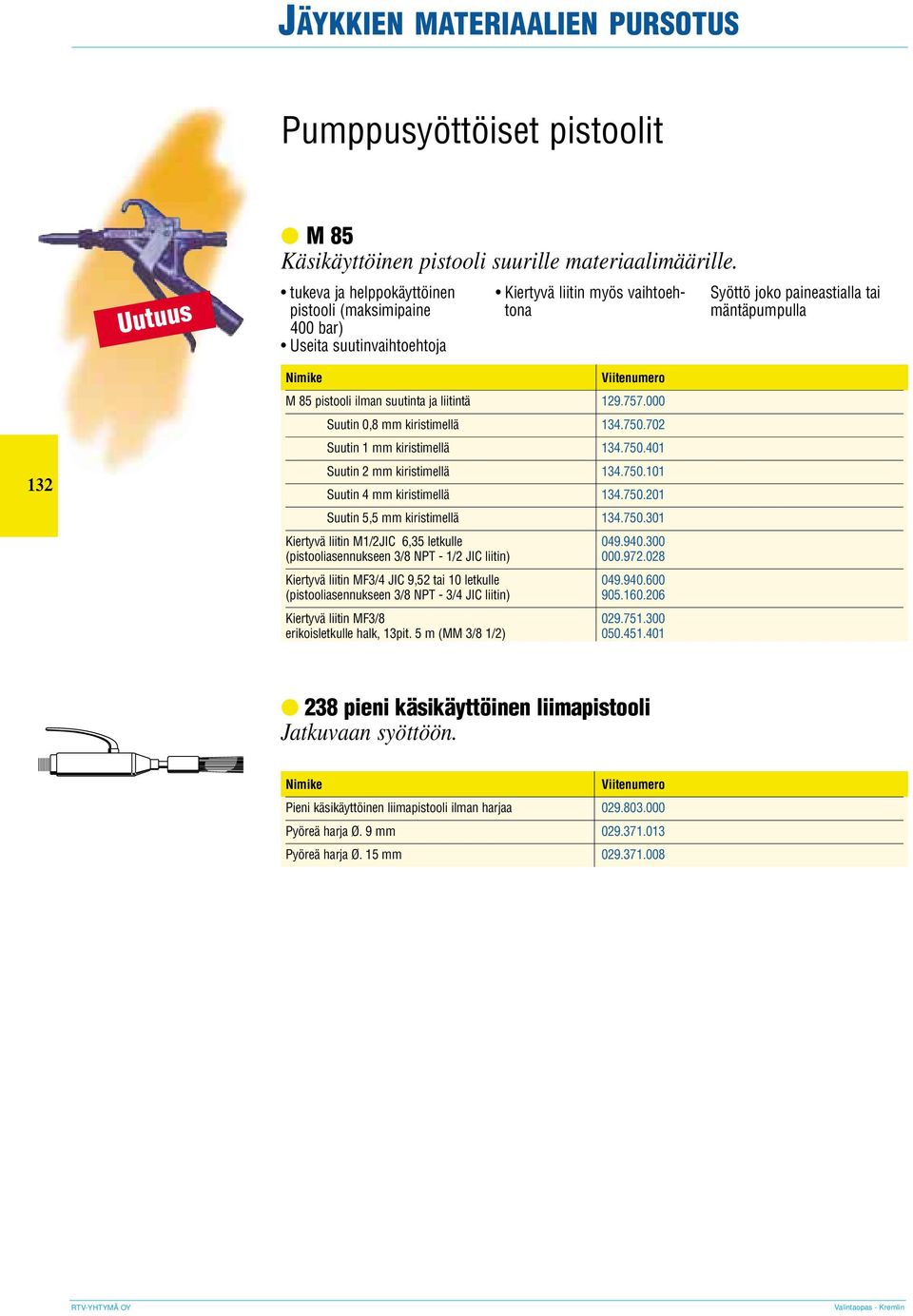

3 JÄYKKIEN MATERIAALIEN PURSOTUS Pumppusyöttöiset pistoolit Uutuus M 85 Käsikäyttöinen pistooli suurille materiaalimäärille. tukeva ja helppokäyttöinen pistooli (maksimipaine 400 bar) Useita suutinvaihtoehtoja Kiertyvä liitin myös vaihtoehtona Syöttö joko paineastialla tai mäntäpumpulla 132 M 85 pistooli ilman suutinta ja liitintä Suutin 0,8 mm kiristimellä Suutin 1 mm kiristimellä Suutin 2 mm kiristimellä Suutin 4 mm kiristimellä Suutin 5,5 mm kiristimellä Kiertyvä liitin M1/2JIC 6,35 letkulle (pistooliasennukseen 3/8 NPT - 1/2 JIC liitin) Kiertyvä liitin MF3/4 JIC 9,52 tai 10 letkulle (pistooliasennukseen 3/8 NPT - 3/4 JIC liitin) Kiertyvä liitin MF3/ erikoisletkulle halk, 13pit. 5 m (MM 3/8 1/2) pieni käsikäyttöinen liimapistooli Jatkuvaan syöttöön. Pieni käsikäyttöinen liimapistooli ilman harjaa Pyöreä harja Ø. 9 mm Pyöreä harja Ø. 15 mm

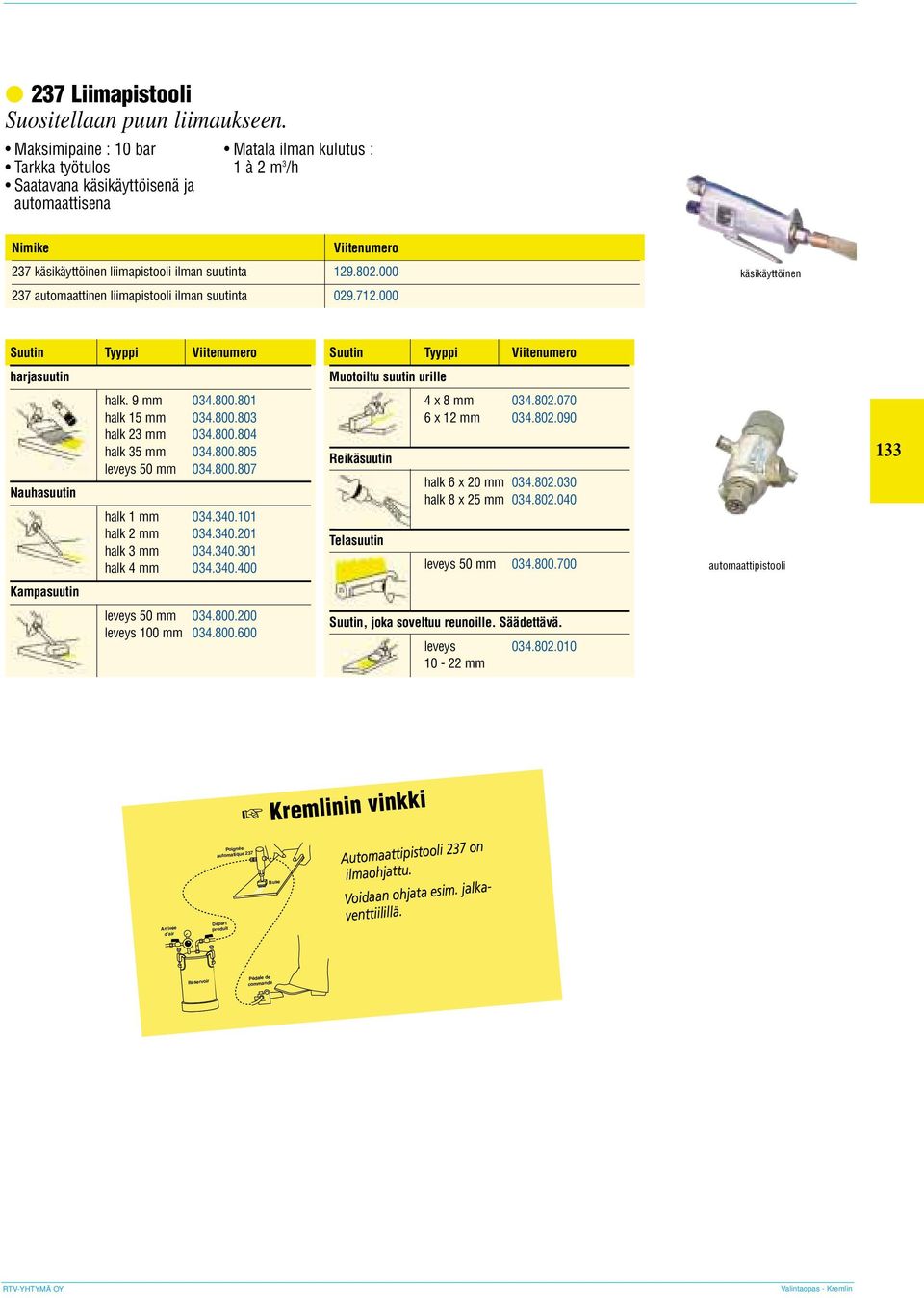

4 237 Liimapistooli Suositellaan puun liimaukseen. Maksimipaine : 10 bar Tarkka työtulos Saatavana käsikäyttöisenä ja automaattisena Matala ilman kulutus : 1 à 2 m 3 /h 237 käsikäyttöinen liimapistooli ilman suutinta automaattinen liimapistooli ilman suutinta käsikäyttöinen Suutin Tyyppi Suutin Tyyppi harjasuutin Muotoiltu suutin urille Nauhasuutin halk. 9 mm halk 15 mm halk 23 mm halk 35 mm leveys 50 mm halk 1 mm halk 2 mm halk 3 mm halk 4 mm Reikäsuutin Telasuutin 4 x 8 mm x 12 mm halk 6 x 20 mm halk 8 x 25 mm leveys 50 mm automaattipistooli 133 Kampasuutin leveys 50 mm leveys 100 mm Suutin, joka soveltuu reunoille. Säädettävä. leveys mm Arrivée d'air Départ produit Poignée automatique 237 Kremlinin vinkki Buse Automaattipistooli 237 on ilmaohjattu. Voidaan ohjata esim. jalkaventtiilillä. Réservoir Pédale de commande

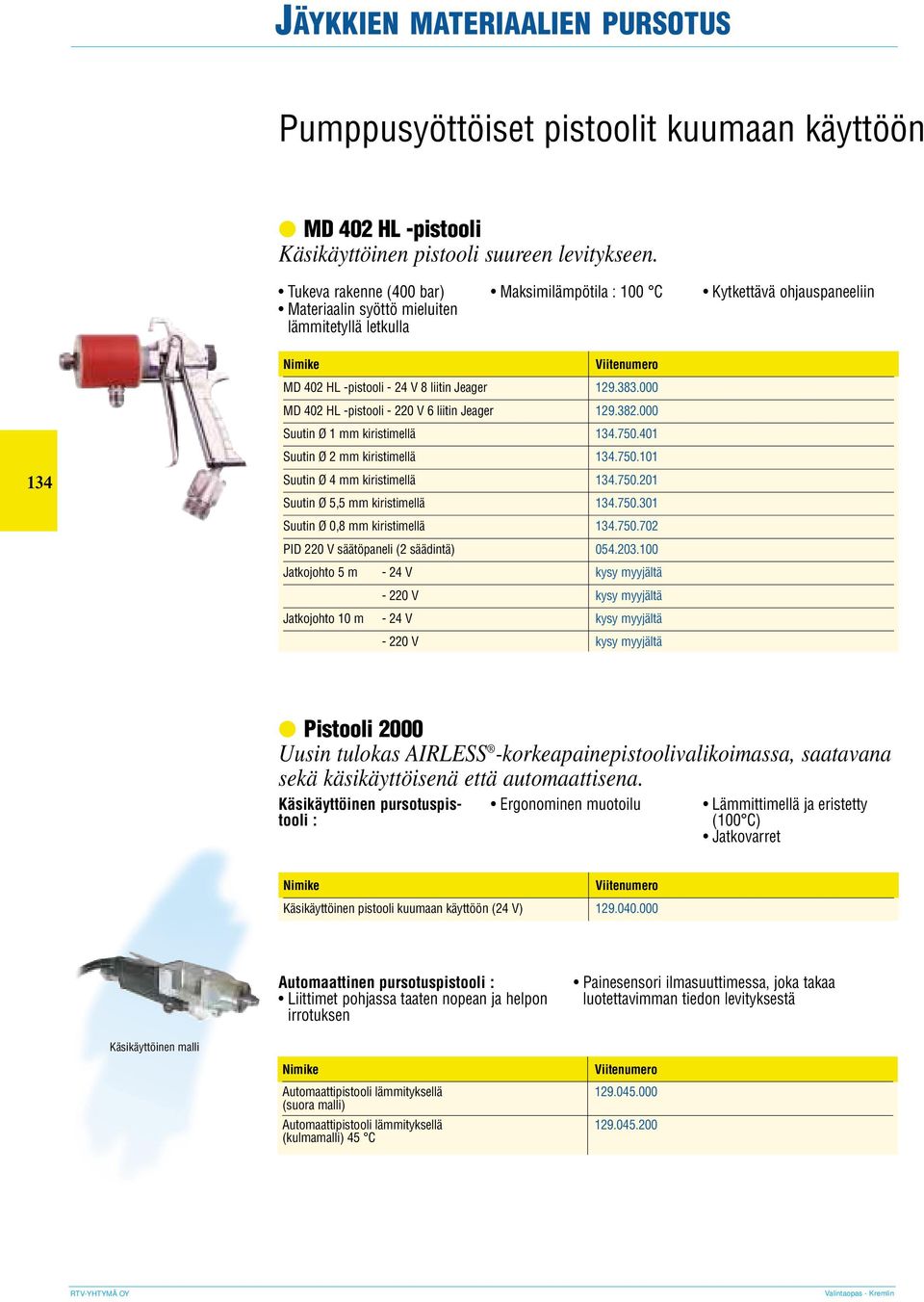

5 JÄYKKIEN MATERIAALIEN PURSOTUS Pumppusyöttöiset pistoolit kuumaan käyttöön MD 402 HL -pistooli Käsikäyttöinen pistooli suureen levitykseen. Tukeva rakenne (400 bar) Materiaalin syöttö mieluiten lämmitetyllä letkulla Maksimilämpötila : 100 C Kytkettävä ohjauspaneeliin 134 MD 402 HL -pistooli - 24 V 8 liitin Jeager MD 402 HL -pistooli V 6 liitin Jeager Suutin Ø 1 mm kiristimellä Suutin Ø 2 mm kiristimellä Suutin Ø 4 mm kiristimellä Suutin Ø 5,5 mm kiristimellä Suutin Ø 0,8 mm kiristimellä PID 220 V säätöpaneli (2 säädintä) Jatkojohto 5 m - 24 V kysy myyjältä V kysy myyjältä Jatkojohto 10 m - 24 V kysy myyjältä V kysy myyjältä Pistooli 2000 Uusin tulokas AIRLESS -korkeapainepistoolivalikoimassa, saatavana sekä käsikäyttöisenä että automaattisena. Käsikäyttöinen pursotuspistooli : Ergonominen muotoilu Lämmittimellä ja eristetty (100 C) Jatkovarret Käsikäyttöinen pistooli kuumaan käyttöön (24 V) Automaattinen pursotuspistooli : Liittimet pohjassa taaten nopean ja helpon irrotuksen Painesensori ilmasuuttimessa, joka takaa luotettavimman tiedon levityksestä Käsikäyttöinen malli Automaattipistooli lämmityksellä (suora malli) Automaattipistooli lämmityksellä (kulmamalli) 45 C

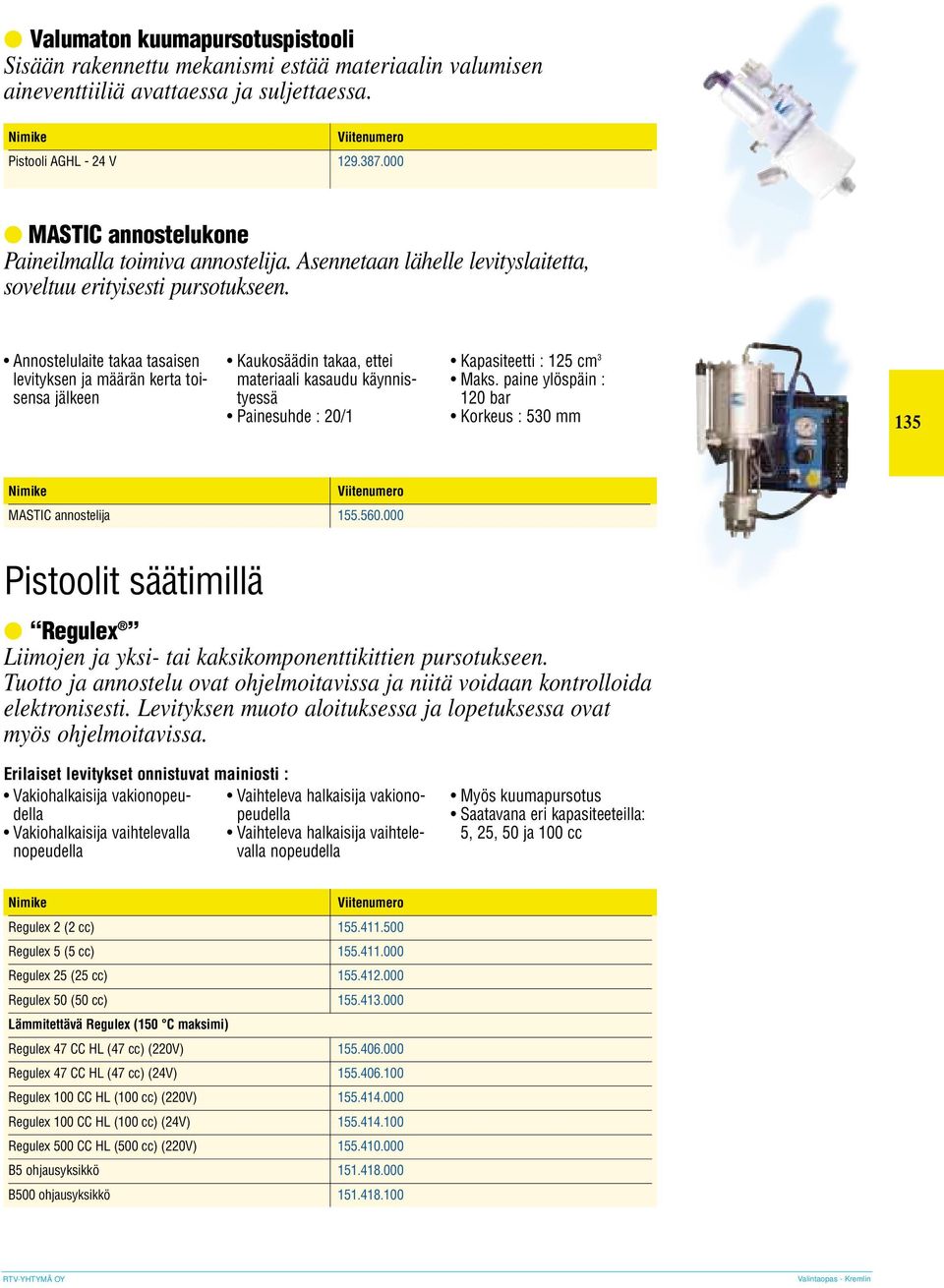

6 Valumaton kuumapursotuspistooli Sisään rakennettu mekanismi estää materiaalin valumisen aineventtiiliä avattaessa ja suljettaessa. Pistooli AGHL - 24 V MASTIC annostelukone Paineilmalla toimiva annostelija. Asennetaan lähelle levityslaitetta, soveltuu erityisesti pursotukseen. Annostelulaite takaa tasaisen levityksen ja määrän kerta toisensa jälkeen Kaukosäädin takaa, ettei materiaali kasaudu käynnistyessä Painesuhde : 20/1 Kapasiteetti : 125 cm 3 Maks. paine ylöspäin : 120 bar Korkeus : 530 mm 135 MASTIC annostelija Pistoolit säätimillä Regulex Liimojen ja yksi- tai kaksikomponenttikittien pursotukseen. Tuotto ja annostelu ovat ohjelmoitavissa ja niitä voidaan kontrolloida elektronisesti. Levityksen muoto aloituksessa ja lopetuksessa ovat myös ohjelmoitavissa. Erilaiset levitykset onnistuvat mainiosti : Vakiohalkaisija vakionopeudellpeudella Vaihteleva halkaisija vakiono- Vakiohalkaisija vaihtelevalla Vaihteleva halkaisija vaihtelevalla nopeudella nopeudella Myös kuumapursotus Saatavana eri kapasiteeteilla: 5, 25, 50 ja 100 cc Regulex 2 (2 cc) Regulex 5 (5 cc) Regulex 25 (25 cc) Regulex 50 (50 cc) Lämmitettävä Regulex (150 C maksimi) Regulex 47 CC HL (47 cc) (220V) Regulex 47 CC HL (47 cc) (24V) Regulex 100 CC HL (100 cc) (220V) Regulex 100 CC HL (100 cc) (24V) Regulex 500 CC HL (500 cc) (220V) B5 ohjausyksikkö B500 ohjausyksikkö

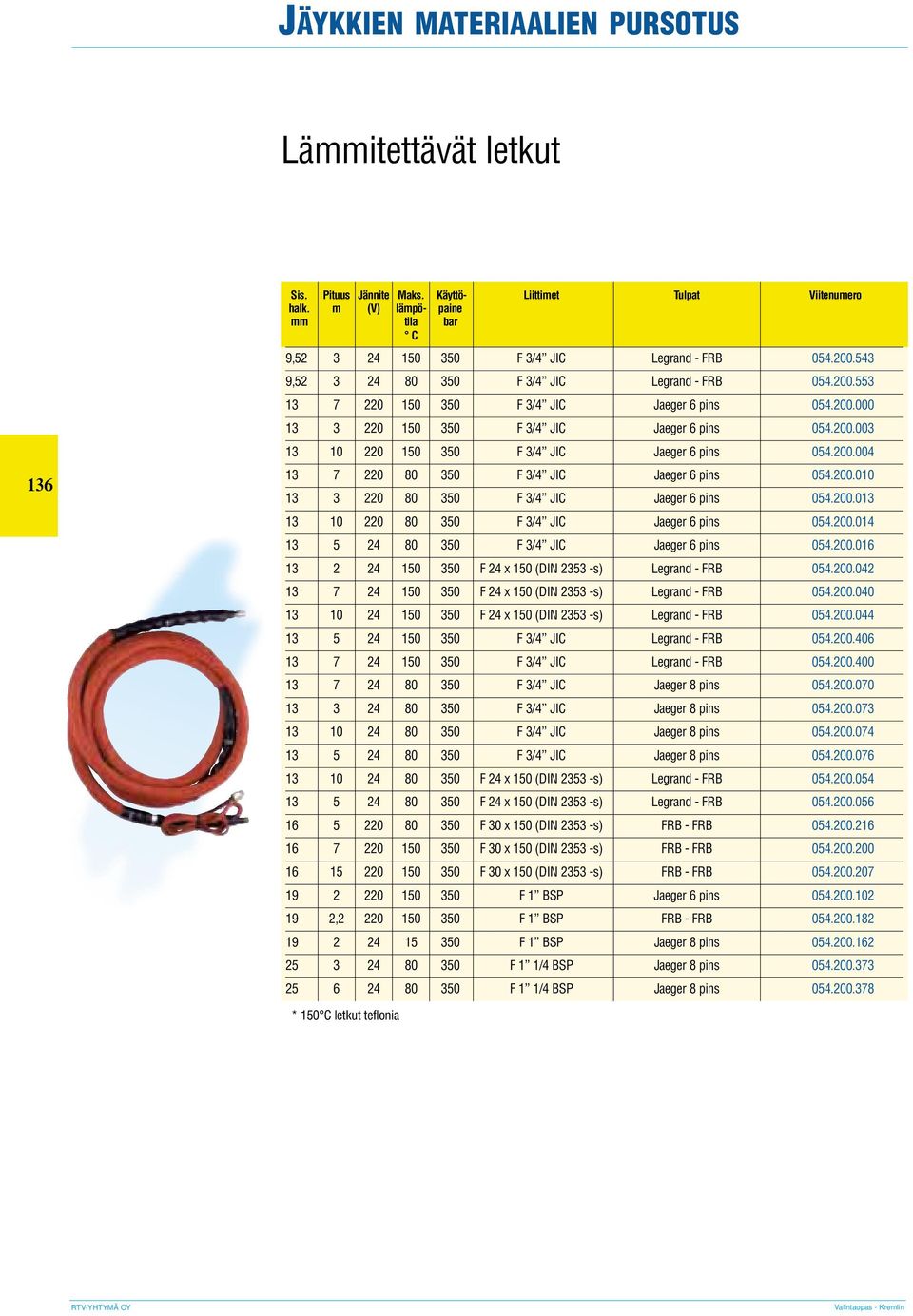

7 JÄYKKIEN MATERIAALIEN PURSOTUS Lämmitettävät letkut 136 Sis. Pituus Jännite Maks. Käyttö- Liittimet Tulpat halk. m (V) lämpö- paine mm tila bar C 9, F 3/4 JIC Legrand - FRB , F 3/4 JIC Legrand - FRB F 3/4 JIC Jaeger 6 pins F 3/4 JIC Jaeger 6 pins F 3/4 JIC Jaeger 6 pins F 3/4 JIC Jaeger 6 pins F 3/4 JIC Jaeger 6 pins F 3/4 JIC Jaeger 6 pins F 3/4 JIC Jaeger 6 pins F 24 x 150 (DIN s) Legrand - FRB F 24 x 150 (DIN s) Legrand - FRB F 24 x 150 (DIN s) Legrand - FRB F 3/4 JIC Legrand - FRB F 3/4 JIC Legrand - FRB F 3/4 JIC Jaeger 8 pins F 3/4 JIC Jaeger 8 pins F 3/4 JIC Jaeger 8 pins F 3/4 JIC Jaeger 8 pins F 24 x 150 (DIN s) Legrand - FRB F 24 x 150 (DIN s) Legrand - FRB F 30 x 150 (DIN s) FRB - FRB F 30 x 150 (DIN s) FRB - FRB F 30 x 150 (DIN s) FRB - FRB F 1 BSP Jaeger 6 pins , F 1 BSP FRB - FRB F 1 BSP Jaeger 8 pins F 1 1/4 BSP Jaeger 8 pins F 1 1/4 BSP Jaeger 8 pins * 150 C letkut teflonia

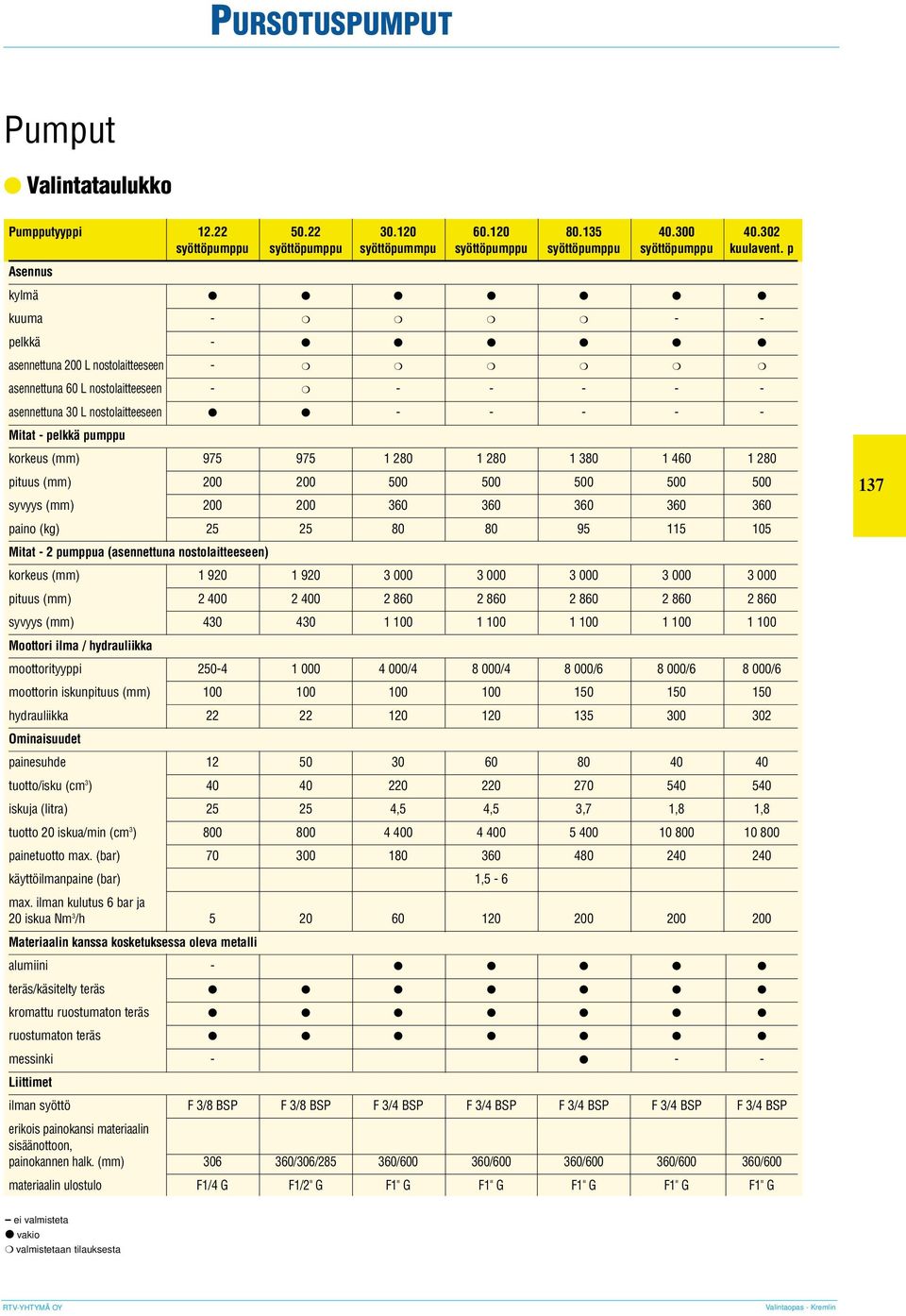

8 PURSOTUSPUMPUT Pumput Valintataulukko Pumpputyyppi syöttöpumppu syöttöpumppu syöttöpummpu syöttöpumppu syöttöpumppu syöttöpumppu kuulavent. p Asennus kylmä kuuma pelkkä - asennettuna 200 L nostolaitteeseen - asennettuna 60 L nostolaitteeseen asennettuna 30 L nostolaitteeseen Mitat - pelkkä pumppu korkeus (mm) pituus (mm) syvyys (mm) paino (kg) Mitat - 2 pumppua (asennettuna nostolaitteeseen) korkeus (mm) pituus (mm) syvyys (mm) Moottori ilma / hydrauliikka moottorityyppi / / / / /6 moottorin iskunpituus (mm) hydrauliikka Ominaisuudet painesuhde tuotto/isku (cm 3 ) iskuja (litra) ,5 4,5 3,7 1,8 1,8 tuotto 20 iskua/min (cm 3 ) painetuotto max. (bar) käyttöilmanpaine (bar) 1,5-6 max. ilman kulutus 6 bar ja 20 iskua Nm 3 /h Materiaalin kanssa kosketuksessa oleva metalli alumiini - teräs/käsitelty teräs kromattu ruostumaton teräs ruostumaton teräs messinki Liittimet ilman syöttö F 3/8 BSP F 3/8 BSP F 3/4 BSP F 3/4 BSP F 3/4 BSP F 3/4 BSP F 3/4 BSP erikois painokansi materiaalin sisäänottoon, painokannen halk. (mm) /306/ / / / / /600 materiaalin ulostulo F1/4 G F1/2" G F1" G F1" G F1" G F1" G F1" G 137 ei valmisteta vakio valmistetaan tilauksesta

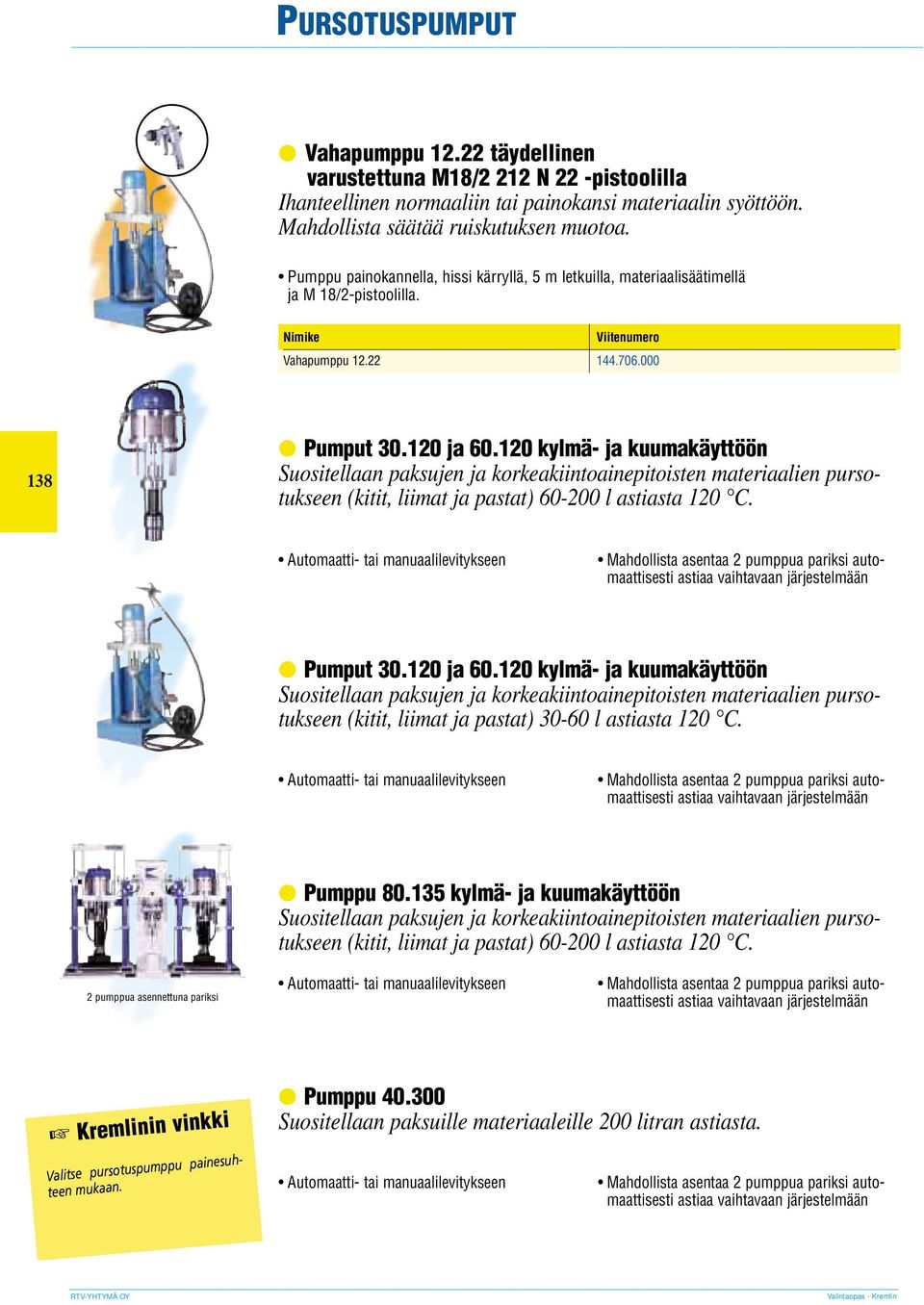

9 PURSOTUSPUMPUT Vahapumppu täydellinen varustettuna M18/2 212 N 22 -pistoolilla Ihanteellinen normaaliin tai painokansi materiaalin syöttöön. Mahdollista säätää ruiskutuksen muotoa. Pumppu painokannella, hissi kärryllä, 5 m letkuilla, materiaalisäätimellä ja M 18/2-pistoolilla. Vahapumppu Pumput ja kylmä- ja kuumakäyttöön Suositellaan paksujen ja korkeakiintoainepitoisten materiaalien pursotukseen (kitit, liimat ja pastat) l astiasta 120 C. Automaatti- tai manuaalilevitykseen Mahdollista asentaa 2 pumppua pariksi automaattisesti astiaa vaihtavaan järjestelmään Pumput ja kylmä- ja kuumakäyttöön Suositellaan paksujen ja korkeakiintoainepitoisten materiaalien pursotukseen (kitit, liimat ja pastat) l astiasta 120 C. Automaatti- tai manuaalilevitykseen Mahdollista asentaa 2 pumppua pariksi automaattisesti astiaa vaihtavaan järjestelmään Pumppu kylmä- ja kuumakäyttöön Suositellaan paksujen ja korkeakiintoainepitoisten materiaalien pursotukseen (kitit, liimat ja pastat) l astiasta 120 C. 2 pumppua asennettuna pariksi Automaatti- tai manuaalilevitykseen Mahdollista asentaa 2 pumppua pariksi automaattisesti astiaa vaihtavaan järjestelmään Kremlinin vinkki Valitse pursotuspumppu painesuhteen mukaan. Pumppu Suositellaan paksuille materiaaleille 200 litran astiasta. Automaatti- tai manuaalilevitykseen Mahdollista asentaa 2 pumppua pariksi automaattisesti astiaa vaihtavaan järjestelmään

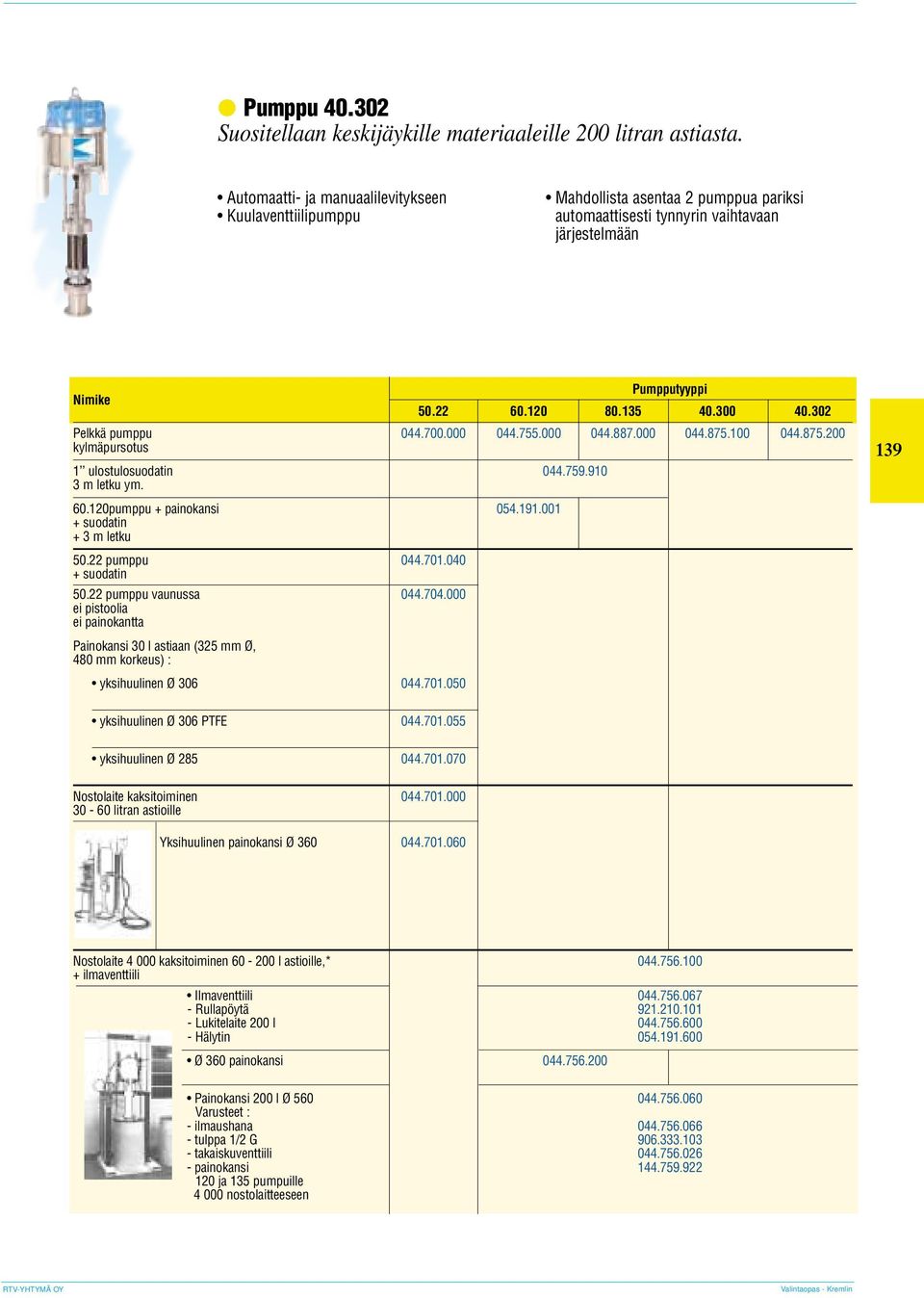

10 Pumppu Suositellaan keskijäykille materiaaleille 200 litran astiasta. Automaatti- ja manuaalilevitykseen Kuulaventtiilipumppu Mahdollista asentaa 2 pumppua pariksi automaattisesti tynnyrin vaihtavaan järjestelmään Pumpputyyppi Pelkkä pumppu kylmäpursotus 1 ulostulosuodatin m letku ym pumppu + painokansi suodatin + 3 m letku pumppu suodatin pumppu vaunussa ei pistoolia ei painokantta Painokansi 30 l astiaan (325 mm Ø, 480 mm korkeus) : yksihuulinen Ø yksihuulinen Ø 306 PTFE yksihuulinen Ø Nostolaite kaksitoiminen litran astioille Yksihuulinen painokansi Ø Nostolaite kaksitoiminen l astioille,* ilmaventtiili Ilmaventtiili Rullapöytä Lukitelaite 200 l Hälytin Ø 360 painokansi Painokansi 200 l Ø Varusteet : - ilmaushana tulppa 1/2 G takaiskuventtiili painokansi ja 135 pumpuille nostolaitteeseen
