1 RAUPIANO PLUS ASENNUSOHJE Monipuolinen ääntävaimentava kiinteistöviemärijärjestelmä

2 TIEDOT Sisäkerros: Kulutusta kestävää ja sileää polypropeenia (PP) Välikerros: Erittäin jäykkää mineraalivahvistettua polypropeenia (PP) Ulkokerros: Iskunkestävää polypropeenia (PP) 17 db RAUPIANO PLUS Edut --Erinomainen äänenvaimennus --Nopea ja helppo asennus --Lämpölaajenemisen neutraloivat liitokset --Korkealaatuinen tuote --Ympäristöystävällinen, myrkytön ja halogeeniton materiaali --Tarkoitettu jätevesien ja sadevesien poisjohtamiseen Ääntä vaimentavat käyrät Kumipehmustetut ääntävaimentavat kannakkeet Liukuaine

3 Tämä asennusohje on tarkoitettu Suomen markkinoille ja sitä tulee käyttää uusimpien RAUPIANO PLUS -teknisten tietojen kanssa. Ajankohtaiset tiedot saat REHAUlta tai osoitteesta Kuvissa on yleisluontoisia esimerkkejä, joilla halutaan esittää yksittäisiä periaatteita. Niiden ei ole tarkoitus täyttää kunkin yksittäisen projektin asennusvaatimuksia. Symbolit Oikeudellinen huomautus Tietoa Turvallisuusohje Etu

4 RAKENNUSALAN ÄÄNIVAATIMUKSET Parhaan akustisen tuloksen saat: --käyttämällä REHAUn patentoitua ääntävaimentavaa kannakesarjaa. --estämällä runkoäänen siirtyminen putkesta betonirakenteisiin asentamalla solumuovi tms. pehmike putken ja betonin väliin. Äänimittaus standardin EN mukaan (Ääntävaimentavilla kannakkeilla) 30 DIN 4109 Äänitaso L in (dba) RakMK:n äänivaatimukset RakMK:n mukainen suurin ekvivalentti äänitaso makuu-, lepo- tai olohuoneissa = 28 db Virtaus (l/s) Virtaus vastaa 2,0 l/s = 1 wc-huuhtelu 4,0 l/s = 2 samanaikaista wc-huuhtelua

5 Äänimittaus standardin EN mukaan (Tavallisilla kumipehmustetuilla kannakkeilla) 30 DIN 4109 Äänitaso L in (dba) RakMK:n äänivaatimukset RakMK:n mukainen suurin ekvivalentti äänitaso makuu-, lepo- tai olohuoneissa = 28 db Virtaus (l/s) RAUPIANO PLUS täyttää RakMK:n vaatimukset jopa tavallisilla kumipehmustetuilla kannakkeilla.

6 KULJETUS, VARASTOINTI JA KÄSITTELY Oikea kuljetus Virheellinen menettely Käytä kuljetukseen mieluiten kuormaautoa ja varmista, että putket ovat suorina lavalla Älä heitä putkia lavalle Älä heitä putkia autosta Kiinnitä putket hyvin, jotta ne eivät pääse liikkumaan lavalla Älä ylikuormita kiinnityshihnoja Varo vahingoittamasta o-renkaita Asettele putket niin, että muhvit ja päät ovat vuorotellen eri suuntiin Tukemattomat putket voivat taipua Pidä putket erillään rakennusjätteistä Varastointi: RAUPIANO PLUS kestää jopa kahden vuoden ulkovarastoinin

7 TYYPPIHYVÄKSYTTY ÄÄNI- JA PALOLUOKITELTU

8 ASENNUS Vaihe 1 Katkaise, viistä ja poista purseet Kiinnitä putket kunnolla oikeaa katkaisua varten. 2. Katkaise putket 90 kulmassa putkileikkurilla tai hienohampaisella sahalla. 3. Viistä putken pää viistoamistyökalulla tai karkealla viilalla n. 15 kulmassa. 4. Poista purseet putken sisäpinnalta. Vaihe 2 Voitele 5. Puhdista tiivisterengas, muhvi ja putken pää. 6. Levitä liukuainetta putken päähän ja tiivisterenkaaseen ja työnnä putken kärki kokonaan muhviin.

9 Vaihe 3 Paina yhteen ja merkitse 7. Merkitse muhvin reunakohta putkeen esim. tussilla. Vaihe 4 Vedä hieman ulos lämpölaajenemista varten mm Liitokset Toimenpide Putkiosa Työnnetään täysin yhteen Putki < 500 mm Työnnetään täysin yhteen mm Vedä takaisin 10 mm > 2000 mm Vedä takaisin 15 mm

10 ASENNUS BETONIIN JA TIIVIYDEN TARKASTUS Estä putken liikkuminen betonin painon vaikutuksesta käyttämällä esim.: - Raudoitusvälikkeitä - Kiinnityskehyksiä - Putkikannakkeita - Älä kävele putkien päällä valun aikana Tiiviyden tarkastus Viemärijärjestelmän tiiviys voidaan tarkastaa huuhtelulla ja silmämääräisellä tarkastuksella.

11 KANNAKOINTI - PYSTYPUTKET LD: Ääntä vaimentava kannake Asennetaan muhvia vasten > 500 mm putkissa *Jos äänieristysvaatimuksia ei ole, LD-kannake voidaan korvata -kannakkeella LD S : Kiinnityskannake Asennetaan suoraan ääntävaimentavan kannakkeen alapuolelle joka kolmanteen kerrokseen, ei kiinnitetä seinään LD S S: Ohjauskannake Asennetaan ääntävaimentavan kannakkeen alapuolelle, etäisyys noin n. 2/3 putken pituudesta LD Asenna ääntävaimentava kannake tai kiinnityskannake suoraan muhvin alapuolelle. S

12 KANNAKOINTI - VAAKAPUTKET : Kiinnityskannake S: Ohjauskannake Kannakointi käytettäessä 1 m pituisia putkia 1 m Kannakointi käytettäessä 2 m pituisia putkia 2 m S Kannakointi käytettäessä 3 m pituisia putkia 3 m S S Kannakkeiden maksimiväli on 10xOD (ulkohalkaisija). Esimerkki DN 110 -putkesta

13 PALOSUOJAUS RAUPIANO PLUS voidaan asentaa seuraavasti, jos halutaan saavuttaa paloluokka EI60 tavanomaisessa asennuksessa 200 mm betonilaattaan. RAUPIANO Putken koko DN DN 75 DN 75 DN Palokatko (-mansetti tai -nauha) vaaditaan Vesilukko Ei Valurautakaivo - Ei Muovikaivo - Kyllä Suora läpivienti - Kyllä WC PA KPH Palomansetti/ Palokatkonauha Kuilu RAUPIANO-viemäriputki Putkiläpiviennin palosuojaus, vaakaviemäri välipohjassa. WC PA KPH KPH Kuilu RAUPIANOviemäriputki Palomansetti/ Palokatkonauha Lattiakaivo, muovia Lattiakaivo, valurautaa Putkiläpiviennin palosuojaus, vaakaviemäri välipohjan alla.

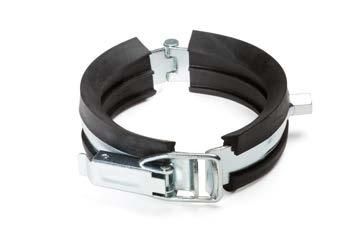

14 KANNAKOINTI - KANNAKEMALLIT LD Ääntä vaimentava kannakesarja --Minimoi runkoäänisen siirtymisen putkesta seinään --Koostuu kiinnityskannakkeesta ja ohjauskannakkeesta --Asennetaan yksi sarja putkea kohti äänieristysvaatimusten yhteydessä Kiinnityskannake --Kiinnittää putken. --Käytetään vaakaputkissa ääntä vaimentavien kannakkeiden sijaan, kun äänieristysvaatimuksia ei ole. --Käytetään myös varmistuskannakkeena ääntä vaimentavan kannakkeen kanssa, mutta sitä ei silloin kiinnitetä seinään. S Ohjauskannake --Sallii lämpölaajenemisen. --Ei kiinnitä putkea. --Kiinnitetään seinään tai kattoon.

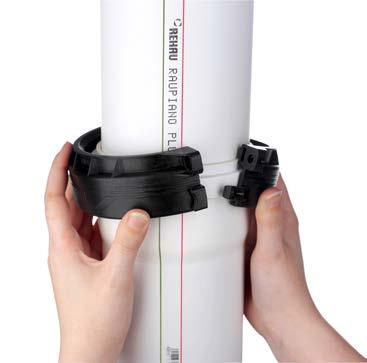

15 MUHVIPÄÄN ANKKUROINTI JA LIITOS VALURAUTAPUTKIIN RAUPIANO-lukituspanta Lukituspanta parantaa järjestelmän turvallisuutta estämällä putken työntymisen ulos muhvista suuremmilla kuormituksilla. Liitos muihin materiaaleihin RAUPIANO PLUS voidaan liittää valurautaputkiin kumipannalla. Tukiholkkia ei tarvita. Lukituspannan käyttökohteet Sadevesi 2 bar (Rakennuksen sisällä (20 m)) Asenna kaikkien liitosten päälle yli 10 m korkuisissa rakennuksissa. Pumppuasemat 2 bar Asennetaan kaikkien sellaisten liitosten päälle, joissa paine voi ylittää 1 bar. Voidaan käyttää myös tulpan lukituksena.

16 REHAU Docs -sovelluksesta löydät kaikki oleelliset tekniset tiedot järjestelmistämme. Esitteet, tekniset tiedot, asennusohjeet tai tuoteluettelo sovelluksen avulla tiedot ovat aina käytettävissäsi. Lue lisää ja lataa sovellus osoitteesta Oy REHAU Ab Teknobulevardi VANTAA Puh: , helsinki@rehau.com I Pidätämme oikeudet teknisiin muutoksiin
