Liitinjärjestelmä Ring Tension Memory Teknologia

Transkriptio

1 Uusi Liitinjärjestelmä Ring Tension Memory Teknologia

2 Uponorin valikoimiin kuuluvat talotekniset ratkaisut tarjoavat ensiluokkaista käyttömukavuutta, energiatehokkuutta ja erinomaisia mahdollisuuksia hyödyntää uusinta teknologiaa ja innovatiivisuutta ympä-ristölle ystävällisellä tavalla. Uponorilla on pitkät perinteet laadukkaiden ja ympäristöystävällisten tuotteiden kehityksessä. Tavoitteenamme on kehittää ja tuoda markki-noille ratkaisuja, jotka palvelevat parhaalla mahdollisella tavalla niin käyttäjiä kuin tuotteita myyviä ja asentavia alan ammattilaisiakin. Uusin innovaatiomme on komposiittiputkistojen liittämiseen kehitetty RTM-liitinjärjestelmä, joka mahdollistaa liitosten tekemisen ilman puristustyökalua. Liitoksen tekemisessä tarvitaan siten ainoastaan putken katkaisuun ja kalibrointiin käytettävät työkalut.

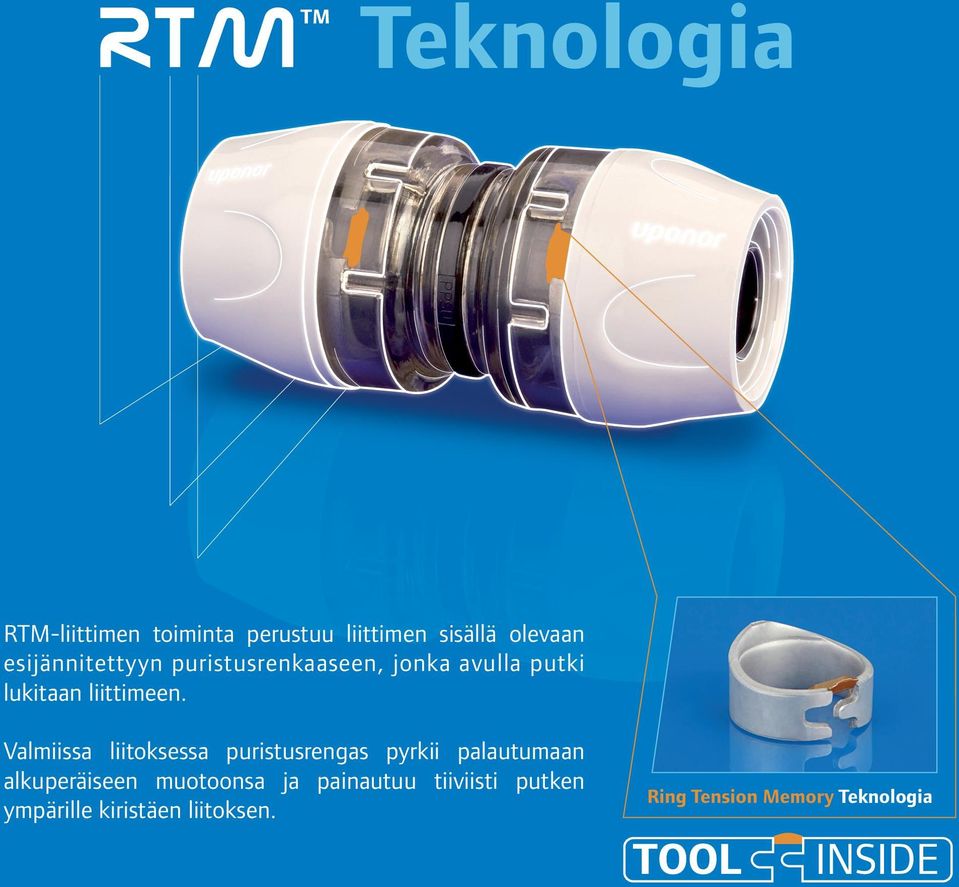

3 Teknologia RTM-liittimen toiminta perustuu liittimen sisällä olevaan esijännitettyyn puristusrenkaaseen, jonka avulla putki lukitaan liittimeen. Valmiissa liitoksessa puristusrengas pyrkii palautumaan alkuperäiseen muotoonsa ja painautuu tiiviisti putken ympärille kiristäen liitoksen. Ring Tension Memory Teknologia

4 Teknologia PPSU-muovista valmistettu liitinrunko yhdistettynä erikoislujasta teräksestä valmistettuun puristusrenkaaseen muodostaa luotettavan ratkaisun komposiittiputkien liittämiseen. Tarkoin valittujen materiaalien ansiosta RTM-liittimet kestävät sekä painetta, että lämpötilojen vaihtelua. Liittimissä käytettävä puristusrengas on valmistettu erittäin lujasta erikoisteräksestä. Liittimen sisällä oleva esijännitetty puristusrengas pidetään avoimena valmistusvaiheessa asennetun tukikappaleen avulla. Kun putki työnnetään liittimeen, se irrottaa tukikappaleen, jolloin puristusrengas sulkeutuu ja kiristää liitoksen. Soveltuu vain Uponorkomposiittijärjestelmään Liittimien värikoodit Puristusrenkaiden tukikappaleet on merkitty väreillä, jotka ilmaisevat mille putkikoolle liitin on tarkoitettu. RTM-liittimet 16, 20 ja 25 mm komposiittiputkille

5 Ring Tension Memory Teknologia Testattu järjestelmä Uponor-komposiittijärjestelmä koostuu ainutlaatuisista komposiittiputkista ja niihin sopivista liitinratkaisuista. RTM-liitinjärjestelmä tarjoaa tähän uuden helppokäyttöisen ja turvallisen ilman puristustyökalua tapahtuvan asennustavan. RTM-liitinjärjestelmä on käynyt läpi monipuolisen testiohjelman, jolla on varmistettu liitosten kestävyys paineen- ja lämmönvaihteluiden osalta. Liittimissä käytetyillä materiaaleilla on myös erinomaiset lujuusominaisuudet. Liittimissä käytettävän esijännitetyn puristusrenkaan aikaansaama puristusvoima pitää liitokset ehdottoman tiiviinä koko putkiston käyttöiän ajan. Puristusrenkaan sekä liittimen rakenteen ansiosta putki ei myöskään pääse irtoamaan liittimestä siihen kohdistuvan vedon tai muun rasituksen vuoksi.

6 Aina onnistuneet liitokset Liittimessä oleva tukikappale toimii myös ilmaisimena, jonka avulla voidaan varmistaa, että liitos on tehty oikein. Kun putki on työnnetty riittävän syvälle liittimeen, liittimestä kuuluva naksahdus ilmaisee, että tukikappale on irronnut puristusrenkaasta. Irronnut lukituskappale näkyy liittimen läpinäkyvästä osasta. Asentaminen Komposiittiputkien liittäminen RTM-liittimellä on erittäin helppoa ja nopeaa, tarvitset vain putken katkaisuun ja kalibrointiin käytettävät työkalut Putken katkaisu Putken pään kalibrointi Liittäminen

7 Ammattilaisille Uponorin tavoitteena on kehittää tuotteita, jotka tarjoavat yhteistyökumppaneillemme sekä loppukäyttäjille turvallisia ja kokonaistaloudellisia ratkaisuja käyttö- ja lämmitysvesijärjestelmien toteuttamiseen. Uponorin talotekniset järjestelmät on kehitetty vuosikymmeniä kestävään käyttöön. RTM-liitinjärjestelmä on merkittävä askel jatkuvassa kehitystyössä, jolla Uponor tuottaa uusia innovatiivisia ja kestäviä ratkaisuja käyttö- ja lämmitysvesijärjestelmien suunnitteluun ja asentamiseen. Yhtenä merkittävänä tavoitteena uuden järjestelmän kehitystyössä on ollut helpottaa putkistojen asentamiseen liittyvää työtä. Järjestelmän ansiosta liitosten tekeminen on entistä nopeampaa. RTM-liittimien tekniset ratkaisut yhdessä laadukkaiden materiaalien kanssa vähentävät merkittävästi liitosten tekemisessä tapahtuvia virheitä. Uponor-komposiittiputket ja RTM-liittimet muodostavat yhdessä toimintavarman ja pitkäikäisen käyttö- tai lämmitysvesijärjestelmän. Lähtökohdat RTM-liitinteknologian tuotekehitykselle - asentajien työn helpottaminen uudella liitinteknologialla - vähentää asennustyössä tapahtuvia virheitä - uusien, entistä laadukkaampien materiaalien käyttö liittimissä RTM-liitinteknologian etuja asentajalle - nopeuttaa liitosten tekemistä - vähemmän työkaluja työmaalla - helpottaa työskentelyä ahtaissa tiloissa - ilmaisimen ansiosta näkee heti, että liitos on onnistunut Lisätietoja

8 Teknologia Luotettavat liitokset ilman puristustyökalua Uponor Suomi Oy PL Nastola P F E infofi@uponor.com W
