2 mm HIILITERÄSPUTKISTOT

Transkriptio

1 2 mm HIILITERÄSPUTKISTOT Tuoteryhmä 3 Osista koottava putkistojärjestelmä Lataa tuoteluettelo

2 2 mm HIILITERÄSPUTKISTOT Tuoteryhmä 3 v.en.04/2013 Sisällys Asennusmenetelmät Tiivistys... 4 Asennusosat... 5 Putket Mutkat Haarat Muutoskappaleet Johdanto PMD:n osista koottava 2 mm putkistojärjestelmä on valmistettu 2,0 mm paksusta hiiliteräksestä. Putkisto on valmistettu kokonaan hitsatuilla saumoilla. Tässä esitteessä luetellut komponentit sisältävät tarvittavat normaaliosat pölynpoistoon ja pneumaattisiin materiaalinsiirtolinjoihin. PMD voi valmistaa vakiosta poikkeavia kokoja ja osia asiakkaan toivomuksen mukaisesti. Koottavat putkiosat asennetaan olemassa olevien menetelmien avulla joko 2SR, 2QL pannoilla tai 2FL irtolaipoilla. Asennettaessa pikalukkopannoilla 2QL saadaan ilmatiivis asennus. Täysin ilmatiivis asennus saadaan laippaasennuksella ja käyttämällä laippatiivisteitä 2FS, viittaus sivulle 4. Asennusmenetelmät 2 mm hiiliteräsputkistot asennetaan käyttämälla seuraavia asennusmenetelmiä: 2SR vakiopanta-asennus Tämä asennusmenetelmä muodostuu kahdesta ympyränpuolikas pannasta, jotka kiristetään putkikaulusten päälle kahdella pultilla. Tätä asennusmenetelmää suositellaan Ø100-Ø500 mm putkille. 2FL laippa-asennus Laipat ovat hitsatut putkiosiin. Hitsatuilla laipoilla saadaan erittäin luja asennus suuremmille putkihalkaisijoille - putket ltaan yli 500 mm. 2FS laippatiivisteitä voidaan käyttää tässä asennusmenetelmässä, jolloin saavutetaan täysin ilmatiivis asennus. QL pikalukkoasennus Tämä asennusmenetelmä muodostuu kahdesta saranoidusta ympyräpuolikas pannasta jotka kiristetään vipuvarsilukolla. Pannat on varustettu tiivisteillä, joka antaa ilmatiiviin liitoksen. Suositellaan putkikokoihin Ø100-Ø400 mm. Pintakäsittely ja viimeistely Kaikki hiiliteräskonponentit ovat rasvanpoistokäsitellyt ja pulveripinnoitetut sinkkipohjalla ja pintalakkauksella - RAL1015. Muut värit saatavilla vaadittaessa. Putket voidaan toimittaa kuumakastelugalvanoinnilla 10% lisähintaan. Sivu I

3 VAKIORENKAAT 2SR D kg (10kpl) Vakiorenkaat - 2SR on valmistettu 2 mm galvanoidusta teräksestä Renkaat toimitetaan täydellisenä pultteineen ja muttereineen SR-D Esimerkki: 2SR-180 Vakiorengas ltaan 180 mm putken osien asennukseen 2 mm hiiliteräsputkistossa. Sivu 1

4 PIKASALPARENKAAT 2QL. D kg Pikasalparenkaat - 2QL on valmistettu 1,2 mm galvanoidusta teräksestä tiivisterenkaalla Tiivistemateriaalit: EPDM (E) Musta (vakio). Silikoni (S) Punainen. 2QL-D-E Tiiviste E/S Esimerkki: 2QL-150-E Pikapantarengas EPDM tiivisteellä, ltaan 150 mm putken osien asennukseen 2 mm hiiliteräsputkistossa.. Sivu 2

5 LAIPAT 2FL D DO DC t kg H N Laipat - 2FL on valmistettu 3-4 mm hiiliteräksestä FL-D Esimerkki: 2FL-150 Laippa, joka sopii ltaan 150 mm putkiston osiin Sivu 3

6 TIIVISTERENKAAT LAIPOILLE 2FS D Koko Tiivisteen koko laipan mukaan Laippatiivisteet - 2FS on valmistettu 3mm EPDM kumista. 2FS-D Esimerkki: 2FS-300 Laippatiiviste ltaan 300mm laipoille. Sivu 4

7 ASENNUSPANNAT 2CB/2CBL. D A kg 2CB kg 2CBL 2CB 2CBL Asennuspannat ja -jalat 2CB/2CBL on valmistettu 4 mm galvanoidusta teräksestä Ø350 mm putkikokoon asti. Asennuspannat ja -jalat 2CB/2CBL on valmistettu 6 mm hiiliteräksestä suuremmille halkaisijoille. Hiiliteräs on jauhepinnoitettu vaalean norsunluun väriseksi - RAL1015 Asennuspannat ja -jalat toimitetaan täydellisenä pultteineen ja muttereineen 2CB-D Esimerkki: 2CB-300: Asennuspanta Ø300 mm putken asennukseen. (jalat) 2CBL-D 2CB:n koko Esimerkki: 2CBL-300: Asennusjalat 2CB-300 asennuspannalle. Sivu 5

8 PUTKET 2PI. D kg/m 0.5m 1.0m 2.0m Hitsatut putket - 2PI on valmistettu 2.0 mm hiiliteräksestä Putket ovat pulveripintakäsitellyt vaalean norsunluun väriseksi - RAL1015 Putket on valmistettu muotokauluksilla sopivaksi asennettavaksi asennuspannoilla 2SR tai irtolaipoilla 2QL PI-D-L pituus Esimerkki: 2PI m pitkä 2 mm putki ltaan 125 mm päämuotokauluksilla. Sivu 6

9 PUTKET LAIPOILLA 2PIF D kg/m 0.5m 1.0m 2.0m Putket hitsatuilla laipoilla - 2PIF on valmistettu 2.0 mm hiiliteräksestä. Putket on pulveripintakäsitelty vaalean norsunluun väriseksi - RAL1015. Taulukossa esitetyt painot ovat ilman päälaippoja pituus 2PIF-D-L Esimerkki: 2PIF m pitkä 2 mm putki ltaan 125 mm hitsatuin laipoin Sivu 7

10 HITSATTAVAT PÄÄDYT WE D kg Hitsattavat päädyt - WE on valmistettu 2.0 mm paksusta teräksestä. Päädyt on valmistettu kauluksilla sopivaksi asennettaviksi pannoilla 2SR tai irtolaipoilla 2QL Tilauskoodi WE-D Esimerkki: WE-180 Hitsattava pääty Ø180 mm. Sivu 8

11 HITSATTAVAT PÄÄDYT LAIPALLA WEF D kg Hitsattavat päädyt laipalla - WEF on valmistettu 2.0 mm hiiliteräksestä. Taulukossa esitetyt painot sisältävät myös laipan WEF-D Esimerkki: WEF-180 Hitsattava pääty laipalla Ø180 mm. Sivu 9

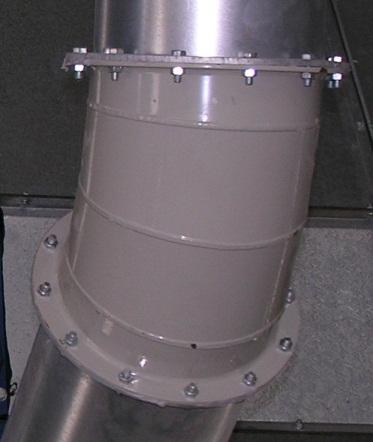

12 SEGMENTOIDUT MUTKAT 2BE D kg/ Hitsatut segmentoidut mutkat 2BE on valmistettu 2.0mm hiiliteräksestä. Segmentit ovat 15. Mutkia on saatavissa seuraaville kulmille: G= 15, 30, 45, 60 tai 90. Kaikki mutkat R= 1.5 x D. Muille säteille tilauksesta. Mutkat on pulveripintakäsitelty vaalean norsunluun väriseksi - RAL1015 Segmentoidut mutkat on valmistettu kauluksin valmiina asennettavaksi 2SR pannoilla tai 2QL irtolaipoilla. 2BE-D-G kulma Esimerkki: 2BE segmentoitu hiiliteräsmutka ltaan 350 mm kauluksin. Sivu 10

13 SEGMENTOIDUT MUTKAT LAIPOILLA 2BEF D kg/ Segmentoidut mutkat hitsatuin laipoin 2BEF on valmistettu 2.0 mm hiiliteräksestä. Segmentit ovat 15. Mutkia on saatavissa seuraaville kulmille: G= 15, 30, 45, 60 tai 90. Kaikki mutkat R= 1.5 x D. Muille säteille tilauksesta. Mutkat on pulveripintakäsitelty vaalean norsunluun väriin - RAL1015. Taulukossa esitetyt painot ovat ilman laippojen painoa kulma 2BEF-D-G Esimerkki: 2BEF hitsatuilla laipoilla varustettu segmentoitu mutka ltaan 350 mm. Sivu 11

14 SUORAT HAARAT 2EB B L1 30 L1 45 kg Hitsatut suorat haarat 2EB on valmistettu 2.0 mm hiiliteräksestä. Haarat on pulveripintakäsitelty vaalean norsunluun väriseksi - RAL1015. Haarakulman arvot: 30 : U= 0.58 ; Y= 0.86 ; Z= : U= 1.0 ; Y= 0.71 ; Z= 0.5 Haaran koon laskeminen: L2 = ( L1 D / U ) / 2 [L2 voi olla negatiivinen] L3 = ( L1 - L2 ) / Y - (Z x B) Halkaisija B ei voi olla suurempi kuin D. Haarat on valmistettu kauluksilla sopivaksi asennettavaksi 2SR pannoilla tai 2QL irtolaipoillla. Tilauskoodi : 2EB-D-B-30 t kulma Esimerkki: 2EB : 150 mm haara ltaan 250 mm putkikappaleella. Haarakulma 45. ( L1=400 ; L2=75; L3=382 ) Sivu 12

15 SUORAT HAARAT LAIPOILLA 2EBF B L1 30 L1 45 kg Hitsatut suorat haarat laipoilla 2EBF on valmistettu 2.0 mm hiiliteräksestä. Haarat on jauhepintakäsitelty vaalean norsunluun väriseksi - RAL1015. Haarakulman arvot: 30 : U= 0.58 ; Y= 0.86 ; Z= : U= 1.0 ; Y= 0.71 ; Z= 0.5 Haaran koon laskeminen: L2 = ( L1 D / U ) / 2 [L2 voi olla negatiivinen] L3 = ( L1 - L2 ) / Y - (Z x B) Halkaisija B ei voi olla suurempi kuin D. Taulukossa esitetyt painot ovat ilman laippoja EBF-D-B-30 kulma Esimerkki: 2EBF : Halkaisijaltaan 150 mm haara ltaan 250 mm putkikappaleessa. Haarakulma 30. Hitsatuilla laipoilla. ( L1=450 ; L2=9; L3=467 ) Sivu 13

16 90 HAARAT 2TE B L1 L2 kg Osa no Hitatut T-haarat 2TE on valmistettu 2.0 mm hiiliteräksestä. Haarat on pulveripintakäsitelty vaalean norsunluun väriin - RAL1015. Halkaisija B ei voi olla suurempi kuin D. T-haarat on valmistettu kauluksilla sopivaksi asennettavaksi 2SR pannoilla tai irtolaipoilla 2QL. 2TE-D-B Esimerkki: 2TE : Halkaisijaltaan 300 mm T-haara ltaan 120 mm haarayhteydellä. Sivu 14

17 90 HAARAT LAIPOILLA 2TEF B L1 L2 kg Osa no Hitsatut T-haarat 2TEF on valmistettu 2.0 mm hiiliteräksestä. Haarat on pulveripintakäsitelty vaalean norsunluun väriin - RAL1015. Halkaisija B ei voi olla suurempi kuin D. Taulukossa esitetyt painot ovat ilman laipan painoja TEF-D-B Esimerkki: 2TEF : Halkaisijaltaan 300 mm T-haara ltaan 120 mm haarayhteydellä. Hitsatuilla laipoilla. Sivu 15

18 MUUNTOKAPPALEET - 2RD D Osa no Hitsatut muuntokappaleet 2RD on valmistettu 2.0 mm hiiliteräksestä. Muuntokappaleet on pulveripintakäsitelty vaalean norsunluun väriseksi - RAL1015. Muuntokappaleen koon laskeminen: L = 2 x ( D d ) Muuntokappaleen muodon sääntö: ( D d ) 450 Muuntokappaleet on valmistettu kauluksilla sopivaksi asennettavaksi 2SR pannoilla tai 2QL irtolaipoilla t 2RD-D-d Esimerkki: 2RD : Muuntokappale 250 mm:stä 150 mm:iin kauluksilla. Sivu 16

19 MUUNTOKAPPALEET LAIPOILLA - 2RDF D Osa no Hitsatut muuntokappaleet laipoilla 2RDF on valmistettu 2.0 mm hiiliteräksestä. Muuntokappaleet on pulveripintakäsitelty vaalean norsunluun väriseksi - RAL1015. Muuntokappaleen koon laskeminen: L = 2 x ( D d ) + 50 Muuntokappaleen muodon sääntö: ( D d ) t 2RDF-D-d Esimerkki: 2RDF : Muuntokappale 350 mm:stä 200 mm:iin, hitsatuilla laipoilla. Sivu 17
