1 GF Piping Systems Hitsaustapahtuman esivalmistelutoimenpiteisiin tarvittavat työkalut 1351

2 1352

3 Työkalut ja asennustarvikkeet Muoviputkien katkaisulaitteet 1354 Putkikaapimet 1356 Viisteytystyökalut 1358 Merkkausliidut ja lämpötilan osoitinliidut 1359 Tangit KS Puhdistusaineet

4 Muoviputkien katkaisulaitteet PF PPC Muoviputkileikkuri Tarkoitettu muoviputkia d10 - d160 varten Tuote PPC 63, s max. = 7.2 mm ,865 PPC 110, s max. = 12.7 mm ,624 PPC 160, s max. = 19.0 mm ,212 PF Putkileikkurin varaterä Muoviputkileikkuria varten Tuote SR 63 max. s = 7.2 mm , SR 110/160 max. s = 12.7 mm , SR 160 max. s = 19.0 mm ,023 PF Pyöritettävä putkileikkuri d mm Työkalu, joka mahdollistaa muoviputkien katkaisun täsmälleen oikeaan kulmaan - putkien seinämävahvuus max. 12 mm (PVDF/PVC) ja max. 20 mm (PP/PE) --> katkaisuterä PP-/PEmuovia varten on tilattava erikseen (tuote no ) Sisältäen kuljetuslaatikon ,000 PF Pyöritettävä putkileikkuri d mm Työkalu, joka mahdollistaa muoviputkien katkaisun täsmälleen oikeaan kulmaan - putkien seinämävahvuus max. 15 mm (PVDF/PVC) ja jopa 30 mm (PP/PE) --> katkaisuterä PP-/PEmuovia varten on tilattava erikseen (tuote no ) Sisältäen kuljetuslaatikon ,

5 PF Varaterä PVDF-/PVC-putkia varten pyöritettävään putkileikkuriin d ja d mm ,100 PF Terä PP-/PE-putkia varten pyöritettävään putkileikkuriin d ja d mm ,100 PF KS 355 Putkileikkuri muoviputkia varten KS 355 on tehokas työkalu, jonka avulla PE- PP- ja PVC-putket saadaan katkaistua mittatarkasti ja täsmälleen oikeassa kulmassa. Putken ulkohalkaisija mm, seinämävahvuus 8-40 mm Ainutlaatuinen kiinnitysmekanismi, muita työkaluja ei tarvita (kuten hihnoja, ketjuja tai supistussisäkkeitä). Sahan paino: 13,0 kg Toimitukseen sisältyy kuljetuslaatikko: Koko 700 x 350 x 500 mm, paino 17,0 kg. Teho , W; 230 V; 50/60 Hz PF Katkaisuterä Ø 180x ,

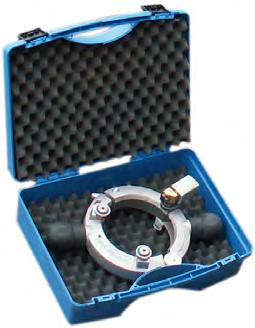

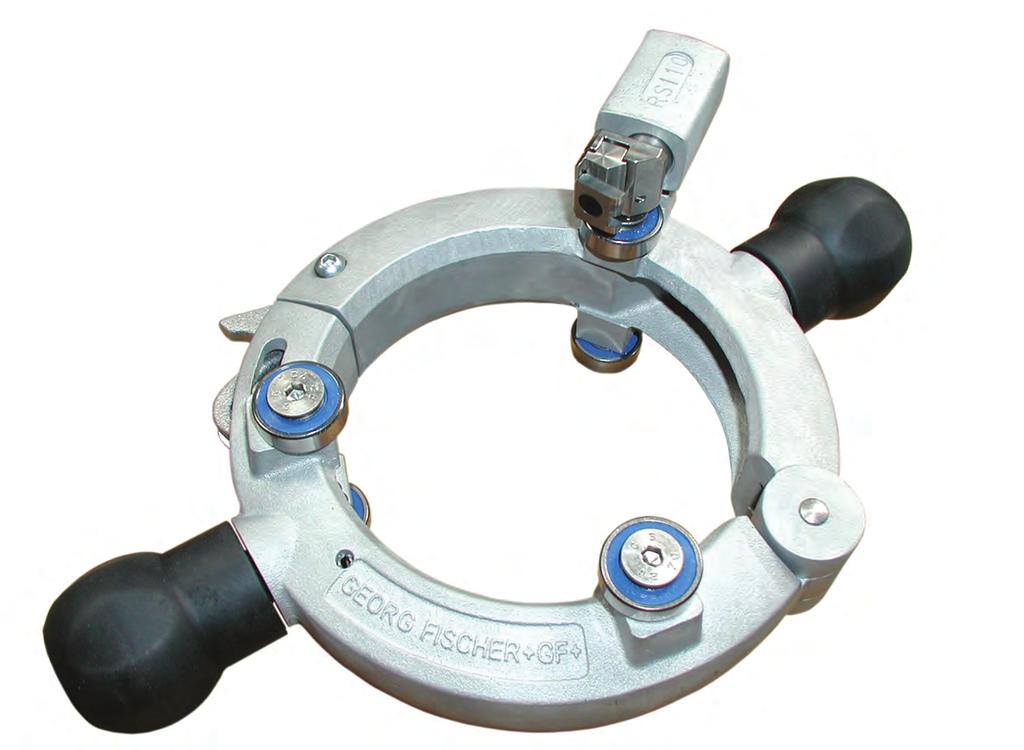

6 Putkikaapimet Kaavintyökalu Calderprep * Toimitetaan kuljetuslaatikkoon pakattuna Calderprep-kaavintyökalu on tarkoitettu d20-63 mm SDR11 -putkenpäiden työstämiseenlisävarusteena saatavissa työkalut SDR17 -putkia varten (kts. alla) d e LVI Malli * ,000 Calderprep-sarja ,000 Käsityökalu Calderprep 40 2, ,100 Kaavintela SDR , ,100 Kaavintela SDR , ,100 Kaavintela SDR17 PF Pyöritettävä putkikaavin RS Tämä innovatiivinen pyöritettävä putkikaavin RS on tarkoitettu yleiskäyttöön putkenpäiden kaavintaan ennen sähkömuhvihitsattavien liittimien, T-yhteiden, kulmien tai haaroitussatuloiden hitsausta. Työkalu soveltuu putkimateriaaleille PE80, PE100, PEX ja PP. Ominaisuudet ja edut: Jousikuormitteinen kaavinterä: Putken soikeus ja toleranssit eivät vaikuta kaavintalaatuun Joustavasti kiinnitetty kaavinterä: Kompensoi kiepillä olevan putken muotoa Optimoitu leikkuugeometria: Määritetty lastun vahvuus leikkuuleveyden limityksellä Yksi työkalu putkikokoa kohden: Minimoitu pyörityssäde mahdollistaa kaavinnan ahtaissa paikoissa Kaavintapituus: Kaavinnan pituudelle ei ole rajoituksia Ohjainrullat: Kannatus kolmesta kohdasta, jonka ansiosta putkikoon mukaan optimoitu leikkuusyöttö on mahdollinen Ajansäästö: Työkalu on aina käyttövalmis, sitä voi heti käyttää seuraavaan kaavintaan (asettamatta terää takaisin alkuperäiseen asentoonsa). Käyttöedut: Aikaa säästävä, paras mahdollinen kaavintajälki pienimmällä mahdollisella pyörityssäteellä. Käyttäjä ei voi tehdä virheitä putkikokoa vaihdettaessa Toimitukseen sisältyy: 1 x Pyöritettävä putkikaavin RS, säilytys-/kuljetuslaukku, käyttöohje, varaosaluettelo d Tuote LVI 40 RS , RS , RS , RS , RS , RS , RS , RS , RS , RS , RS , RS , RS , RS , RS ,

7 PF Varaterä putkikaapimeen RS Kuvaus Kovametalli ,013 Kaavintyökalu PT 2 Toimitukseen sisältyy: 1 työkalu (koko 1, 2 tai 3) metalliseen kantolaukkuun pakattuna Pyöritettävä putkikaavin PT 2 soveltuu putkenpäiden esivalmistelutyöhön (ennen hitsaustapahtumaa). Tämä työkalu takaa tasaisen kaavintalaadun koko kaavittavalle alueelle. Laite soveltuu PE80-, PE100- ja PEX-putkille. LVI Kuvaus ,500 Koko 1, kaavittavan alueen pituus 140 mm ,900 Koko 2, kaavittavan alueen pituus 150 mm ,500 Koko 3, kaavittavan alueen pituus 175 mm Varaterä putkikaapimeen PT 2 LVI Kuvaus ,008 Varaterä, 1 kpl Pyöritettävä putkikaavin RTC 160 / 315 / 710 Työkalu takaa tasaisen kaavintatuloksen koko työstämisalueen pituudelta (max. 530 mm) ja se soveltuu PE 80- ja PE 100-putkien kaavintaan Toimituksen sisältö: 1 kaavinvarsi, 1 itsekeskittävä istukkaosa, 2 alumiinivalmisteista kuljetuslaatikkoa, 1 ruuvitaltta, 1 varaterä, 1 puhdistusveitsi, 1 varustelaukku Malli PF LVI RTC , RTC , RTC ,400 Malli Kuvaus RTC RTC RTC 710 max. kaavintapituus 530 mm Varaterä putkikaapimeen RTC-710 Kpl Kuvaus ,020 Varaterä, 1 kpl 1357

8 Viisteytystyökalut Kaavinta- ja viisteytystyökalu d , , , , , , , , ,355 Viisteytystyökalun varaterät Kaavintyökalun terä Tarvitaan 3 kpl kutakin kokoa kohden d , , , , , , , , ,043 PF Viisteytystyökalut Työkalu on tarkoitettu muoviputkien (PVC, ABS, PB, PP, PE) ulkoreunojen viisteytykseen (15 kulmaan). Liukupinnat ovat teollisuushuovalla peitetyt , ,

9 Merkkausliidut ja lämpötilan osoitinliidut Tempil Stick-lämpötilan tunnistinliitu Lämpötila ( C) , ,013 Merkintäkynä Malli LVI hopea ,010 PF 4 75 GC1 Mittanauha halkaisija-asteikolla Kuvaus SP pituus 2 m

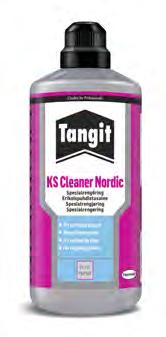

10 Tangit KS Puhdistusaineet PF Puhdistusaine Tangit KS Nordic Cleaner (PP, PE, PVDF, PB) Erikoispuhdistusaine PP-, PE-, PVDF- ja PB-muovisten komponenttien puhdistamiseen ennen hitsausta Yksikkö: 1,0 l pullo DVGW-hyväksytty DW 5290 BR 0464 LVI ,872 PF Tangit KS-puhdistusliinat Erikoispuhdistusaine PP-, PE-, PVDF- ja PB-muovisten komponenttien puhdistamiseen ennen hitsausta Pakkauksessa 100 liinaa DVGW-hyväksytty DW 5290 BR 0464 LVI ,
