1 Ullakkoportaat 2012/2013 1

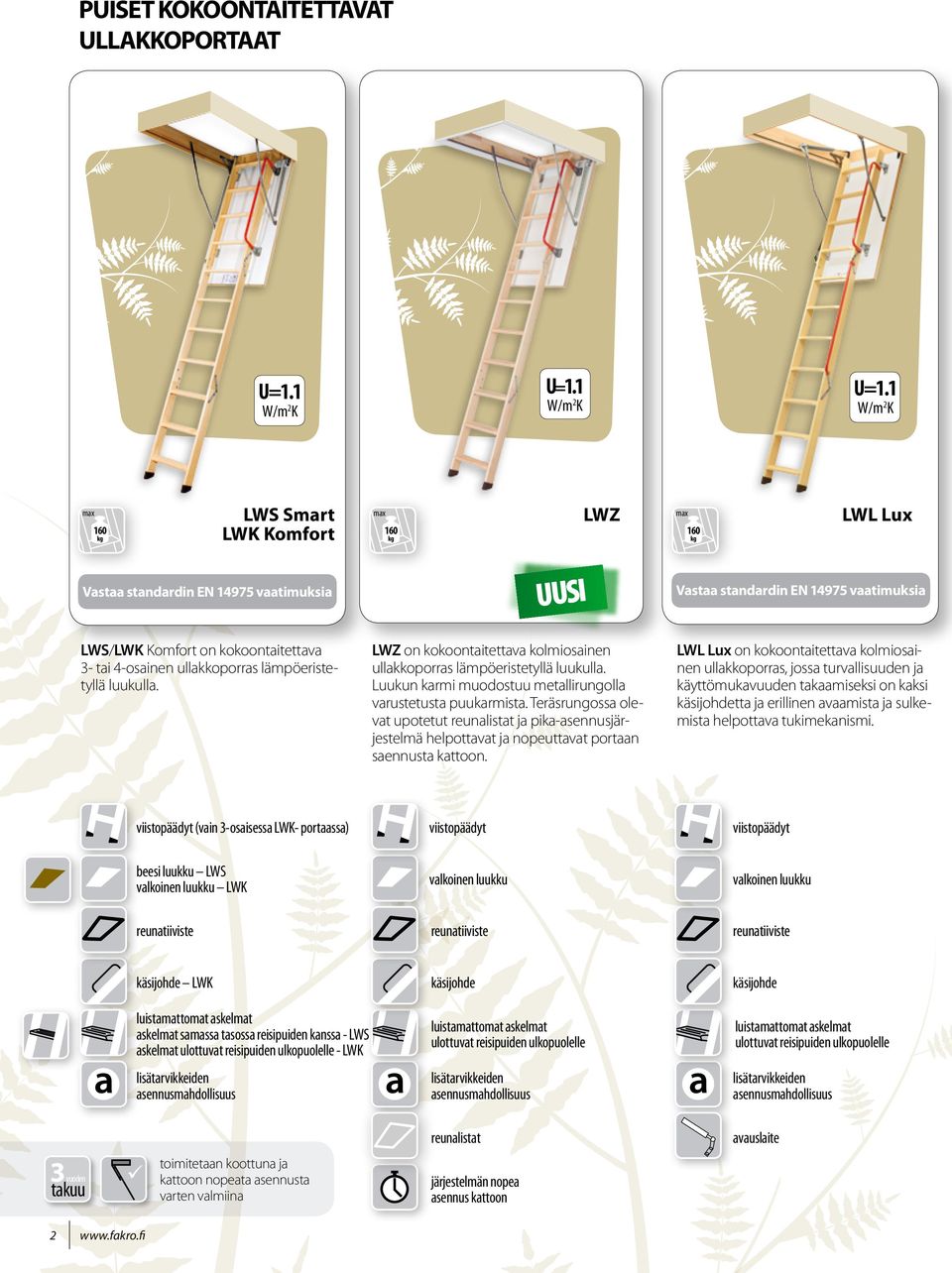

2 PUISET KOKOONTAITETTAVAT ULLAKKOPORTAAT LWS Smart LWK Komfort 160 LWZ 3 vuoden takuu 2 W/m2K LWL Lux UUSI LWS/LWK Komfort on kokoontaitettava 3- tai 4-osainen ullakkoporras lämpöeristetyllä luukulla. W/m2K W/m K 2 LWZ on kokoontaitettava kolmiosainen ullakkoporras lämpöeristetyllä luukulla. Luukun karmi muodostuu metallirungolla varustetusta puukarmista. Teräsrungossa olevat upotetut reunalistat ja pika-asennusjärjestelmä helpottavat ja nopeuttavat portaan saennusta kattoon. LWL Lux on kokoontaitettava kolmiosainen ullakkoporras, jossa turvallisuuden ja käyttömukavuuden takaamiseksi on kaksi käsijohdetta ja erillinen avaamista ja sulkemista helpottava tukimekanismi. viistopäädyt (vain 3-osaisessa LWK- portaassa) viistopäädyt viistopäädyt beesi luukku LWS valkoinen luukku LWK valkoinen luukku valkoinen luukku käsijohde LWK käsijohde käsijohde askelmat samassa tasossa reisipuiden kanssa - LWS askelmat ulottuvat reisipuiden ulkopuolelle - LWK ulottuvat reisipuiden ulkopuolelle ulottuvat reisipuiden ulkopuolelle lisätarvikkeiden asennusmahdollisuus lisätarvikkeiden asennusmahdollisuus lisätarvikkeiden asennusmahdollisuus reunalistat avauslaite toimitetaan koottuna ja kattoon nopeata asennusta varten valmiina järjestelmän nopea asennus kattoon

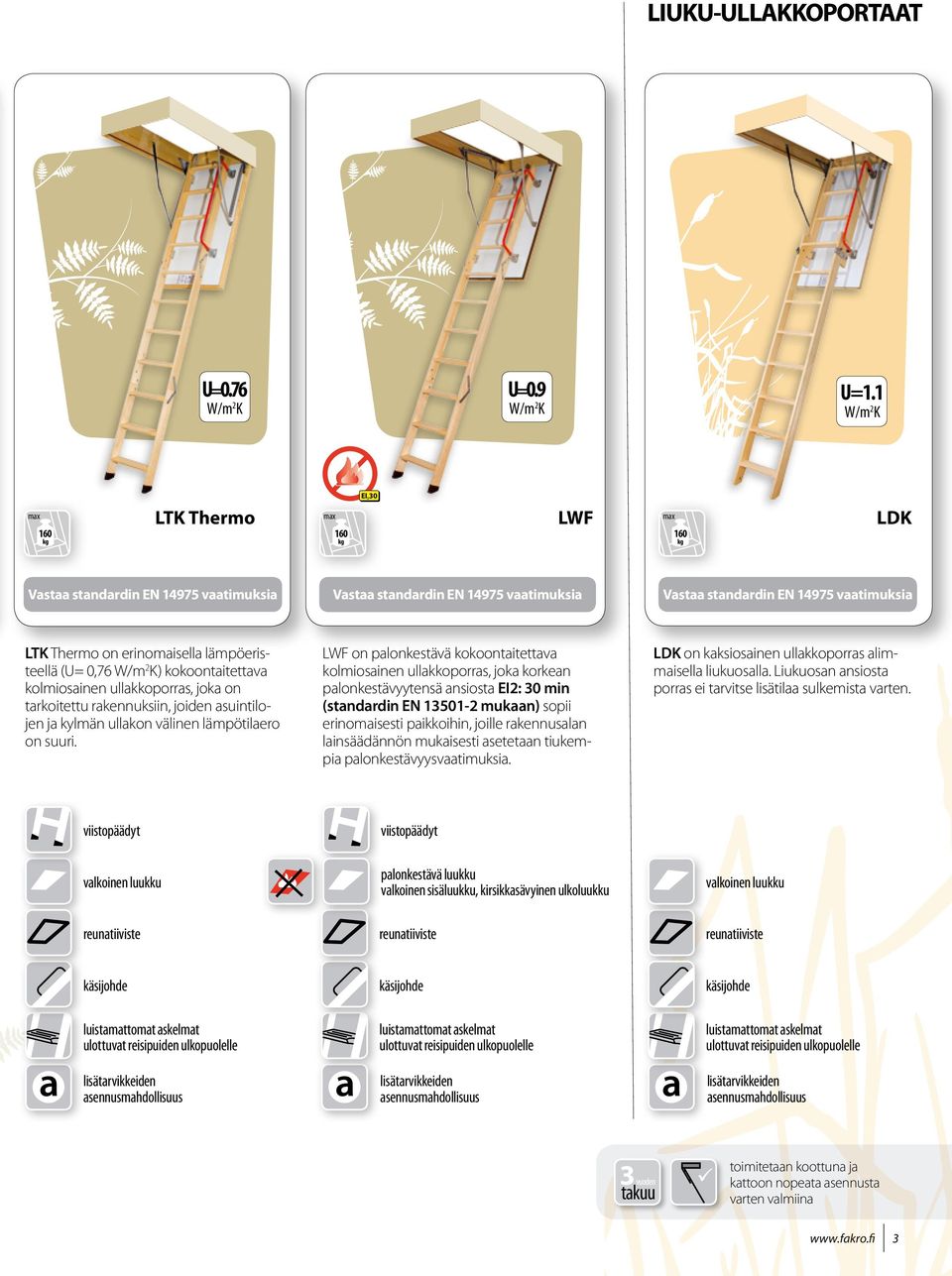

3 LIUKU-ULLAKKOPORTAAT U=0.76 U=0.9 W/m2K W/m2K W/m2K EI230 LTK Thermo LWF LDK LTK Thermo on erinomaisella lämpöeristeellä (U= 0,76 W/m2K) kokoontaitettava kolmiosainen ullakkoporras, joka on tarkoitettu rakennuksiin, joiden asuintilojen ja kylmän ullakon välinen lämpötilaero on suuri. LWF on palonkestävä kokoontaitettava kolmiosainen ullakkoporras, joka korkean palonkestävyytensä ansiosta EI2: 30 min (standardin EN mukaan) sopii erinomaisesti paikkoihin, joille rakennusalan lainsäädännön mukaisesti asetetaan tiukempia palonkestävyysvaatimuksia. LDK on kaksiosainen ullakkoporras alimmaisella liukuosalla. Liukuosan ansiosta porras ei tarvitse lisätilaa sulkemista varten. viistopäädyt viistopäädyt valkoinen luukku palonkestävä luukku valkoinen sisäluukku, kirsikkasävyinen ulkoluukku valkoinen luukku käsijohde käsijohde käsijohde ulottuvat reisipuiden ulkopuolelle ulottuvat reisipuiden ulkopuolelle ulottuvat reisipuiden ulkopuolelle lisätarvikkeiden asennusmahdollisuus lisätarvikkeiden asennusmahdollisuus lisätarvikkeiden asennusmahdollisuus 3 vuoden takuu toimitetaan koottuna ja kattoon nopeata asennusta varten valmiina 3

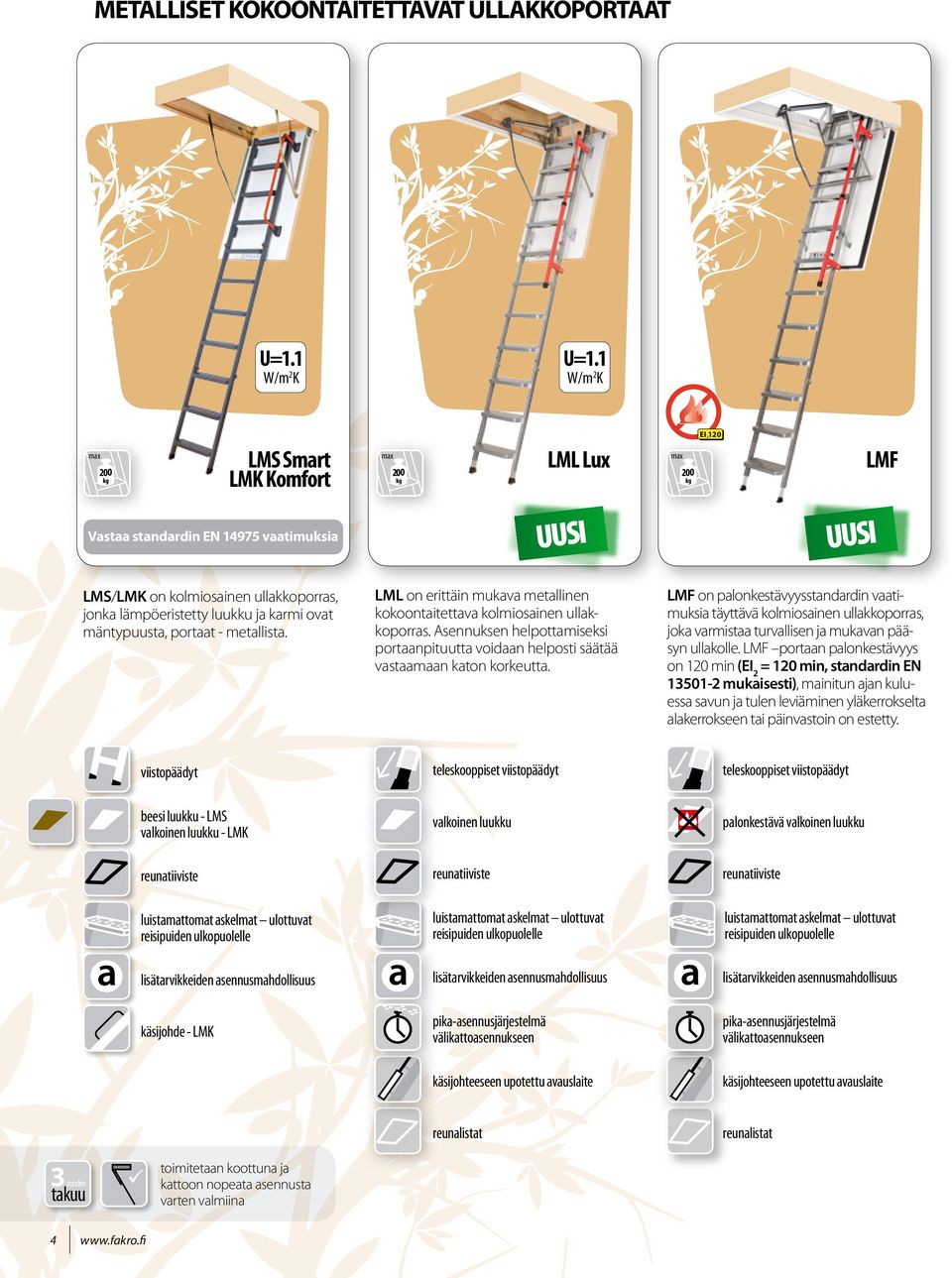

4 METALLISET KOKOONTAITETTAVAT ULLAKKOPORTAAT W/m 2 K W/m 2 K 200 LMS Smart LMK Komfort 200 LML Lux 200 EI 2120 LMF UUSI UUSI LMS/LMK on kolmiosainen ullakkoporras, jonka lämpöeristetty luukku ja karmi ovat mäntypuusta, portaat - metallista. LML on erittäin mukava metallinen kokoontaitettava kolmiosainen ullakkoporras. Asennuksen helpottamiseksi portaanpituutta voidaan helposti säätää vastaamaan katon korkeutta. LMF on palonkestävyysstandardin vaatimuksia täyttävä kolmiosainen ullakkoporras, joka varmistaa turvallisen ja mukavan pääsyn ullakolle. LMF portaan palonkestävyys on 120 min (EI 2 = 120 min, standardin EN mukaisesti), mainitun ajan kuluessa savun ja tulen leviäminen yläkerrokselta alakerrokseen tai päinvastoin on estetty. viistopäädyt teleskooppiset viistopäädyt teleskooppiset viistopäädyt beesi luukku - LMS valkoinen luukku - LMK ulottuvat reisipuiden ulkopuolelle lisätarvikkeiden asennusmahdollisuus käsijohde - LMK valkoinen luukku ulottuvat reisipuiden ulkopuolelle lisätarvikkeiden asennusmahdollisuus pika-asennusjärjestelmä välikattoasennukseen käsijohteeseen upotettu avauslaite palonkestävä valkoinen luukku ulottuvat reisipuiden ulkopuolelle lisätarvikkeiden asennusmahdollisuus pika-asennusjärjestelmä välikattoasennukseen käsijohteeseen upotettu avauslaite reunalistat reunalistat 3 vuoden takuu toimitetaan koottuna ja kattoon nopeata asennusta varten valmiina 4

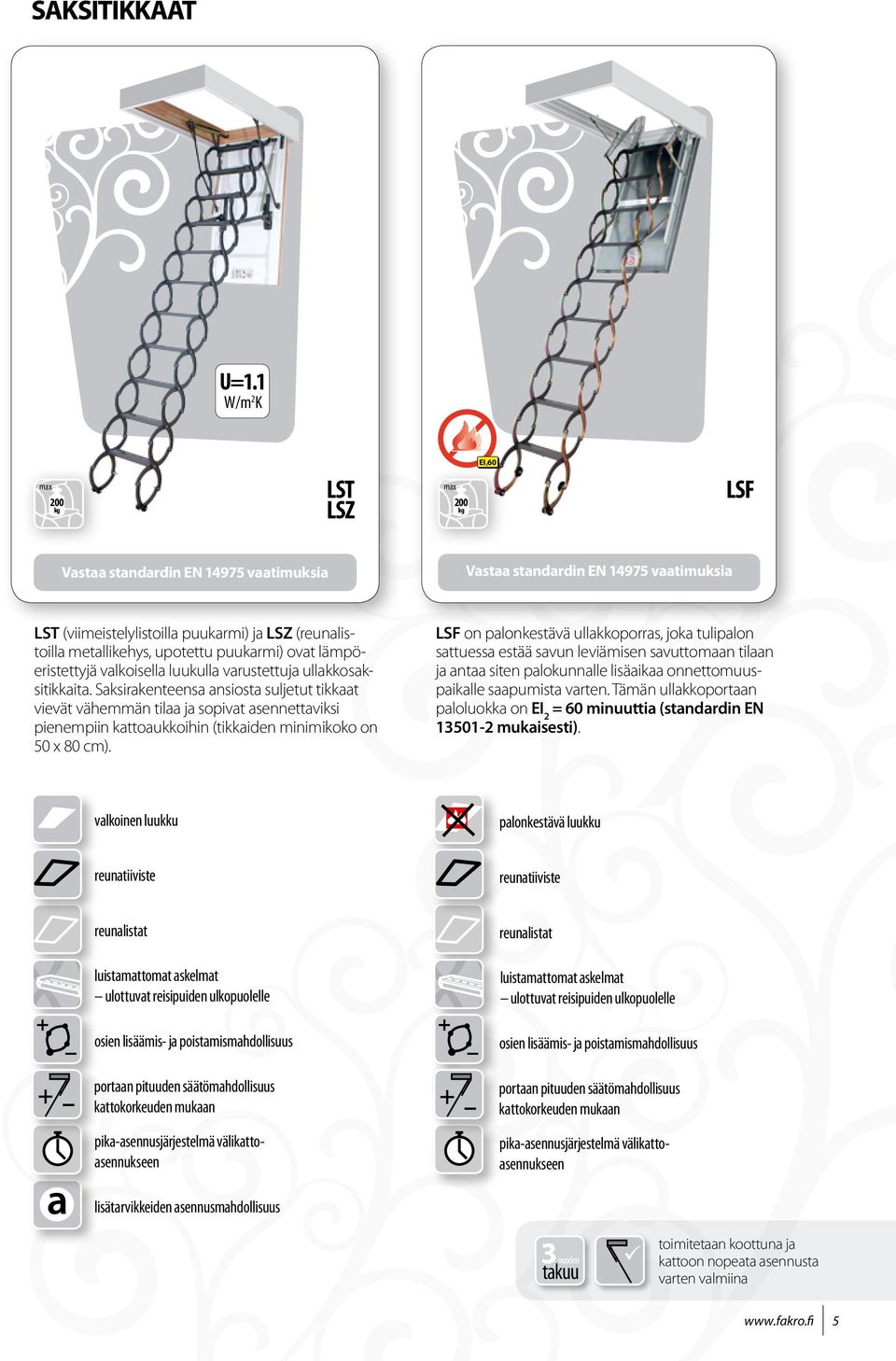

5 SAKSITIKKAAT W/m 2 K EI LST LSZ 200 LSF LST (viimeistelylistoilla puukarmi) ja LSZ (reunalistoilla metallikehys, upotettu puukarmi) ovat lämpöeristettyjä valkoisella luukulla varustettuja ullakkosaksitikkaita. Saksirakenteensa ansiosta suljetut tikkaat vievät vähemmän tilaa ja sopivat asennettaviksi pienempiin kattoaukkoihin (tikkaiden minimikoko on 50 x 80 cm). LSF on palonkestävä ullakkoporras, joka tulipalon sattuessa estää savun leviämisen savuttomaan tilaan ja antaa siten palokunnalle lisäaikaa onnettomuuspaikalle saapumista varten. Tämän ullakkoportaan paloluokka on EI 2 = 60 minuuttia (standardin EN mukaisesti). valkoinen luukku palonkestävä luukku reunalistat ulottuvat reisipuiden ulkopuolelle osien lisäämis- ja poistamismahdollisuus reunalistat ulottuvat reisipuiden ulkopuolelle osien lisäämis- ja poistamismahdollisuus + portaan pituuden säätömahdollisuus kattokorkeuden mukaan + portaan pituuden säätömahdollisuus kattokorkeuden mukaan pika-asennusjärjestelmä välikattoasennukseen pika-asennusjärjestelmä välikattoasennukseen lisätarvikkeiden asennusmahdollisuus 3 vuoden takuu toimitetaan koottuna ja kattoon nopeata asennusta varten valmiina 5

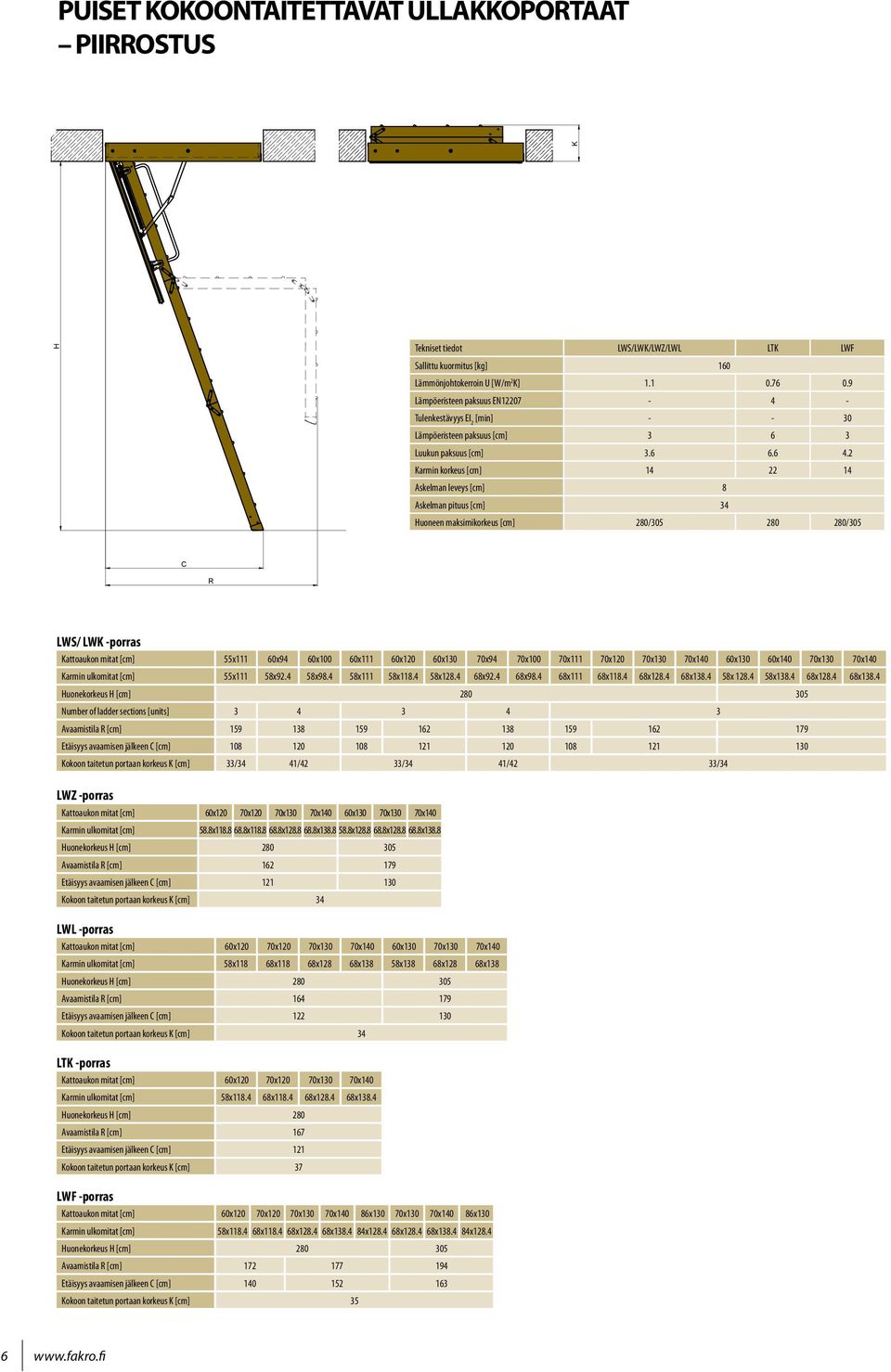

6 PUISET KOKOONTAITETTAVAT ULLAKKOPORTAAT PIIRROSTUS H K Tekniset tiedot LWS/LWK/LWZ/LWL LTK LWF Sallittu kuormitus [] 160 Lämmönjohtokerroin U [W/m 2 K] Lämpöeristeen paksuus EN Tulenkestävyys EI 2 [min] Lämpöeristeen paksuus [cm] Luukun paksuus [cm] Karmin korkeus [cm] Askelman leveys [cm] 8 Askelman pituus [cm] 34 Huoneen maksimikorkeus [cm] 280/ /305 C R LWS/ LWK -porras Kattoaukon mitat [cm] 55x111 60x94 60x100 60x111 60x120 60x130 70x94 70x100 70x111 70x120 70x130 70x140 60x130 60x140 70x130 70x140 Karmin ulkomitat [cm] 55x111 58x x x111 58x x x x x111 68x x x x x x x138.4 Number of ladder sections [units] Avaamistila R [cm] Etäisyys avaamisen jälkeen C [cm] Kokoon taitetun portaan korkeus K [cm] 33/34 41/42 33/34 41/42 33/34 LWZ -porras Kattoaukon mitat [cm] 60x120 70x120 70x130 70x140 60x130 70x130 70x140 Karmin ulkomitat [cm] 58.8x x x x x x x138.8 Avaamistila R [cm] Etäisyys avaamisen jälkeen C [cm] Kokoon taitetun portaan korkeus K [cm] 34 LWL -porras Kattoaukon mitat [cm] 60x120 70x120 70x130 70x140 60x130 70x130 70x140 Karmin ulkomitat [cm] 58x118 68x118 68x128 68x138 58x138 68x128 68x138 Avaamistila R [cm] Etäisyys avaamisen jälkeen C [cm] Kokoon taitetun portaan korkeus K [cm] 34 LTK -porras Kattoaukon mitat [cm] 60x120 70x120 70x130 70x140 Karmin ulkomitat [cm] 58x x x x138.4 Huonekorkeus H [cm] 280 Avaamistila R [cm] 167 Etäisyys avaamisen jälkeen C [cm] 121 Kokoon taitetun portaan korkeus K [cm] 37 LWF -porras Kattoaukon mitat [cm] 60x120 70x120 70x130 70x140 86x130 70x130 70x140 86x130 Karmin ulkomitat [cm] 58x x x x x x x x128.4 Avaamistila R [cm] Etäisyys avaamisen jälkeen C [cm] Kokoon taitetun portaan korkeus K [cm] 35 6

7 LIUKU-ULLAKKOPORTAAT D H H2 maks. 31,5 Tekniset tiedot LDK Sallittu kuormitus [] 160 Lämmönjohtokerroin U [W/m 2 K] 1.1 Lämpöeristeen paksuus [cm] 3 Luukun paksuus [cm] 3.6 Karmin korkeus [cm] 14 Askelman leveys [cm] 8 Askelman pituus [cm] 34 Huoneen maksimikorkeus [cm] 280/305/335 C LDK* -porras Kattoaukon mitat [cm] 60x120 70x120 70x130 70x140 60x120 70x120 70x130 70x140 60x120 70x120 70x130 70x140 Karmin ulkomitat [cm] 58x x x x x x x x x x x x Liukuosa LDS LDS 9 LDS 10 LDS 11 Etäisyys avattuna C [cm] Ullakon tarvittava maksimikorkeus luukulla H2 [cm] Ullakon tarvittava maksimipituus suljetulla luukulla D [cm] Välikaton maksimipaksuus [cm] 31.5 *LDK portaan toimitukseen kuuluvat erikseen pakatut yläosa ja LDS -liukuosa. 7

8 METALLISET KOKOONTAITETTAVAT ULLAKKOPORTAAT H K C Tekniset tiedot LMS/LMK LML LMF Sallittu kuormitus [] 200 Lämmönjohtokerroin U [W/m 2 K] Tulenkestävyys EI 2 [min] Lämpöeristeen paksuus [cm] 3 8 Luukun paksuus [cm] Karmin korkeus [cm] Askelman leveys [cm] 8 13 Askelman pituus [cm] Huoneen maksimikorkeus [cm] 280/305 R LMS / LMK -porras Kattoaukon mitat [cm] 60x120 70x120 70x130 70x140 60x130 70x130 70x140 Karmin ulkomitat [cm] 58x x x x x x x138.4 Avaamistila R [cm] Etäisyys avaamisen jälkeen C [cm] Kokoon taitetun portaan korkeus K [cm] 25.5 LML -porras Kattoaukon mitat [cm] 60x120 70x120 70x130 70x140 60x130 70x130 70x140 Karmin ulkomitat [cm] 59.6x x x x x x x138.6 Avaamistila R [cm] Etäisyys avaamisen jälkeen C [cm] Kokoon taitetun portaan korkeus K [cm] 31 LMF* -porras Kattoaukon mitat [cm] 60x120 70x120 70x130 70x140 86x130 70x130 70x140 86x130 Karmin ulkomitat [cm] 59x118 68x118 68x128 68x138 84x128 68x128 68x138 84x128 Avaamistila R [cm] Etäisyys avaamisen jälkeen C [cm] Kokoon taitetun portaan korkeus K [cm] 34 * saatavana vuoden 2012 toisesta puoliskosta alkaen 8

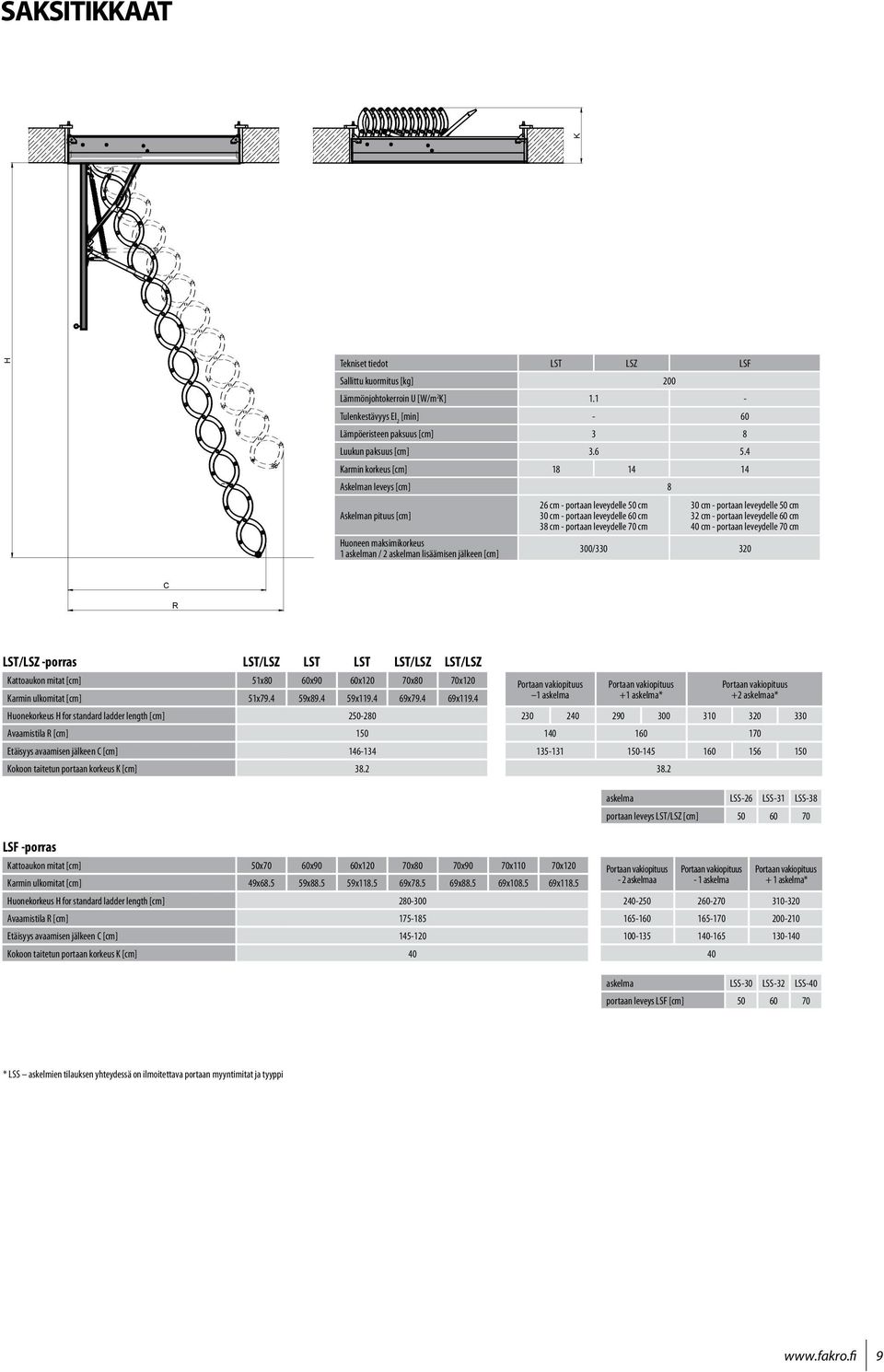

9 SAKSITIKKAAT K H Tekniset tiedot LST LSZ LSF Sallittu kuormitus [] 200 Lämmönjohtokerroin U [W/m 2 K] Tulenkestävyys EI 2 [min] - 60 Lämpöeristeen paksuus [cm] 3 8 Luukun paksuus [cm] Karmin korkeus [cm] Askelman leveys [cm] 8 Askelman pituus [cm] Huoneen maksimikorkeus 1 askelman / 2 askelman lisäämisen jälkeen [cm] 26 cm - portaan leveydelle 50 cm 30 cm - portaan leveydelle 60 cm 38 cm - portaan leveydelle 70 cm 30 cm - portaan leveydelle 50 cm 32 cm - portaan leveydelle 60 cm 40 cm - portaan leveydelle 70 cm 300/ C R LST/LSZ -porras LST/LSZ LST LST LST/LSZ LST/LSZ Kattoaukon mitat [cm] 51x80 60x90 60x120 70x80 70x120 Karmin ulkomitat [cm] 51x x x x x119.4 Huonekorkeus H for standard ladder length [cm] Avaamistila R [cm] 150 Etäisyys avaamisen jälkeen C [cm] Kokoon taitetun portaan korkeus K [cm] 38.2 Portaan vakiopituus 1 askelma Portaan vakiopituus +1 askelma* Portaan vakiopituus +2 askelmaa* askelma LSS-26 LSS-31 LSS-38 portaan leveys LST/LSZ [cm] LSF -porras Kattoaukon mitat [cm] 50x70 60x90 60x120 70x80 70x90 70x110 70x120 Karmin ulkomitat [cm] 49x x x x x x x118.5 Huonekorkeus H for standard ladder length [cm] Avaamistila R [cm] Etäisyys avaamisen jälkeen C [cm] Kokoon taitetun portaan korkeus K [cm] 40 Portaan vakiopituus - 2 askelmaa Portaan vakiopituus - 1 askelma Portaan vakiopituus + 1 askelma* askelma LSS-30 LSS-32 LSS-40 portaan leveys LSF [cm] * LSS askelmien tilauksen yhteydessä on ilmoitettava portaan myyntimitat ja tyyppi 9

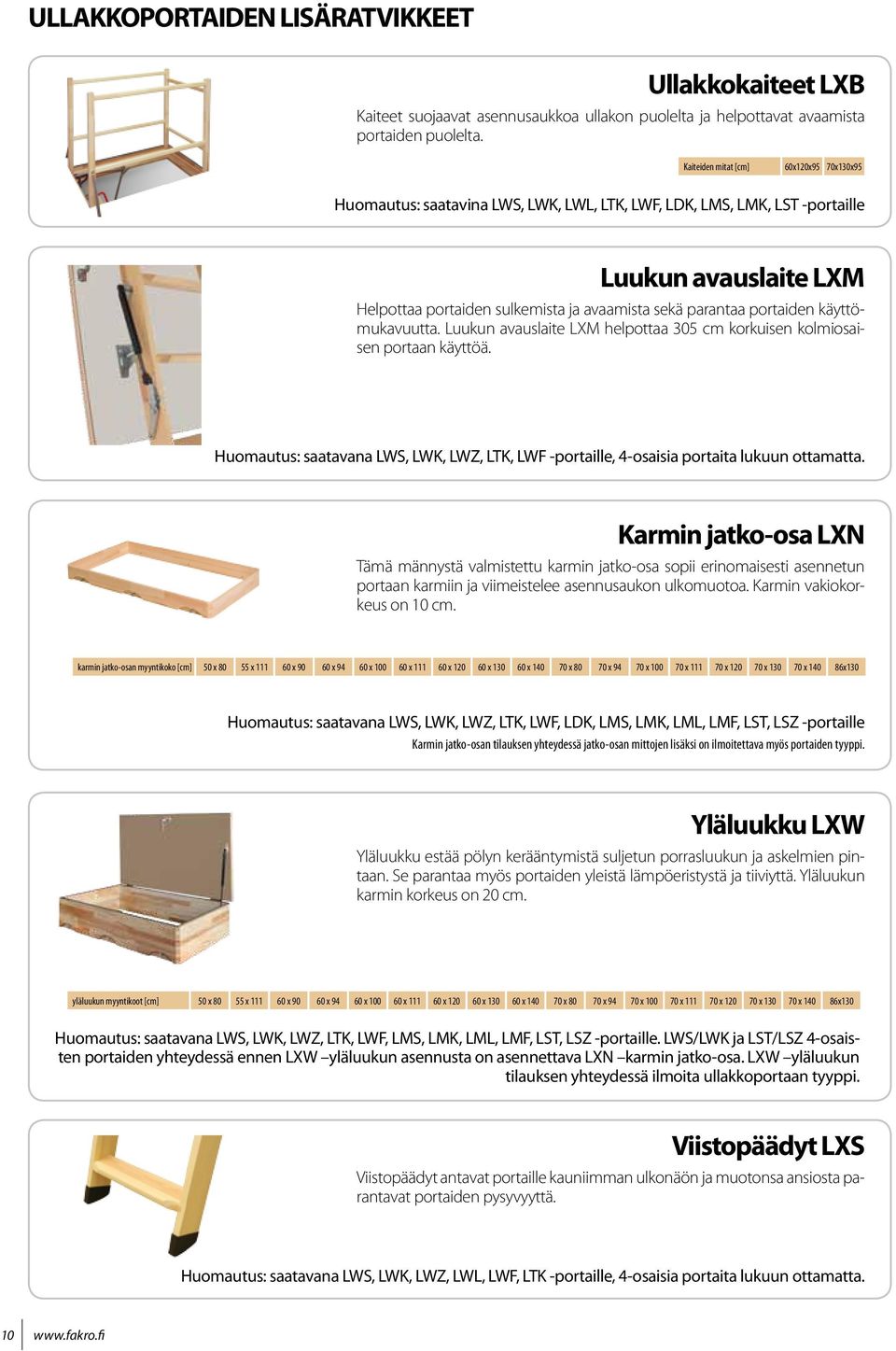

10 ULLAKKOPORTAIDEN LISÄRATVIKKEET Ullakkokaiteet LXB Kaiteet suojaavat asennusaukkoa ullakon puolelta ja helpottavat avaamista portaiden puolelta. Kaiteiden mitat [cm] 60x120x95 70x130x95 Huomautus: saatavina LWS, LWK, LWL, LTK, LWF, LDK, LMS, LMK, LST -portaille Luukun avauslaite LXM Helpottaa portaiden sulkemista ja avaamista sekä parantaa portaiden käyttömukavuutta. Luukun avauslaite LXM helpottaa 305 cm korkuisen kolmiosaisen portaan käyttöä. Huomautus: saatavana LWS, LWK, LWZ, LTK, LWF -portaille, 4-osaisia portaita lukuun ottamatta. Karmin jatko-osa LXN Tämä männystä valmistettu karmin jatko-osa sopii erinomaisesti asennetun portaan karmiin ja viimeistelee asennusaukon ulkomuotoa. Karmin vakiokorkeus on 10 cm. karmin jatko-osan myyntikoko [cm] 50 x x x x x x x x x x x x x x x x x130 Huomautus: saatavana LWS, LWK, LWZ, LTK, LWF, LDK, LMS, LMK, LML, LMF, LST, LSZ -portaille Karmin jatko-osan tilauksen yhteydessä jatko-osan mittojen lisäksi on ilmoitettava myös portaiden tyyppi. Yläluukku LXW Yläluukku estää pölyn kerääntymistä suljetun porrasluukun ja askelmien pintaan. Se parantaa myös portaiden yleistä lämpöeristystä ja tiiviyttä. Yläluukun karmin korkeus on 20 cm. yläluukun myyntikoot [cm] 50 x x x x x x x x x x x x x x x x x130 Huomautus: saatavana LWS, LWK, LWZ, LTK, LWF, LMS, LMK, LML, LMF, LST, LSZ -portaille. LWS/LWK ja LST/LSZ 4-osaisten portaiden yhteydessä ennen LXW yläluukun asennusta on asennettava LXN karmin jatko-osa. LXW yläluukun tilauksen yhteydessä ilmoita ullakkoportaan tyyppi. Viistopäädyt LXS Viistopäädyt antavat portaille kauniimman ulkonäön ja muotonsa ansiosta parantavat portaiden pysyvyyttä. Huomautus: saatavana LWS, LWK, LWZ, LWL, LWF, LTK -portaille, 4-osaisia portaita lukuun ottamatta. 10

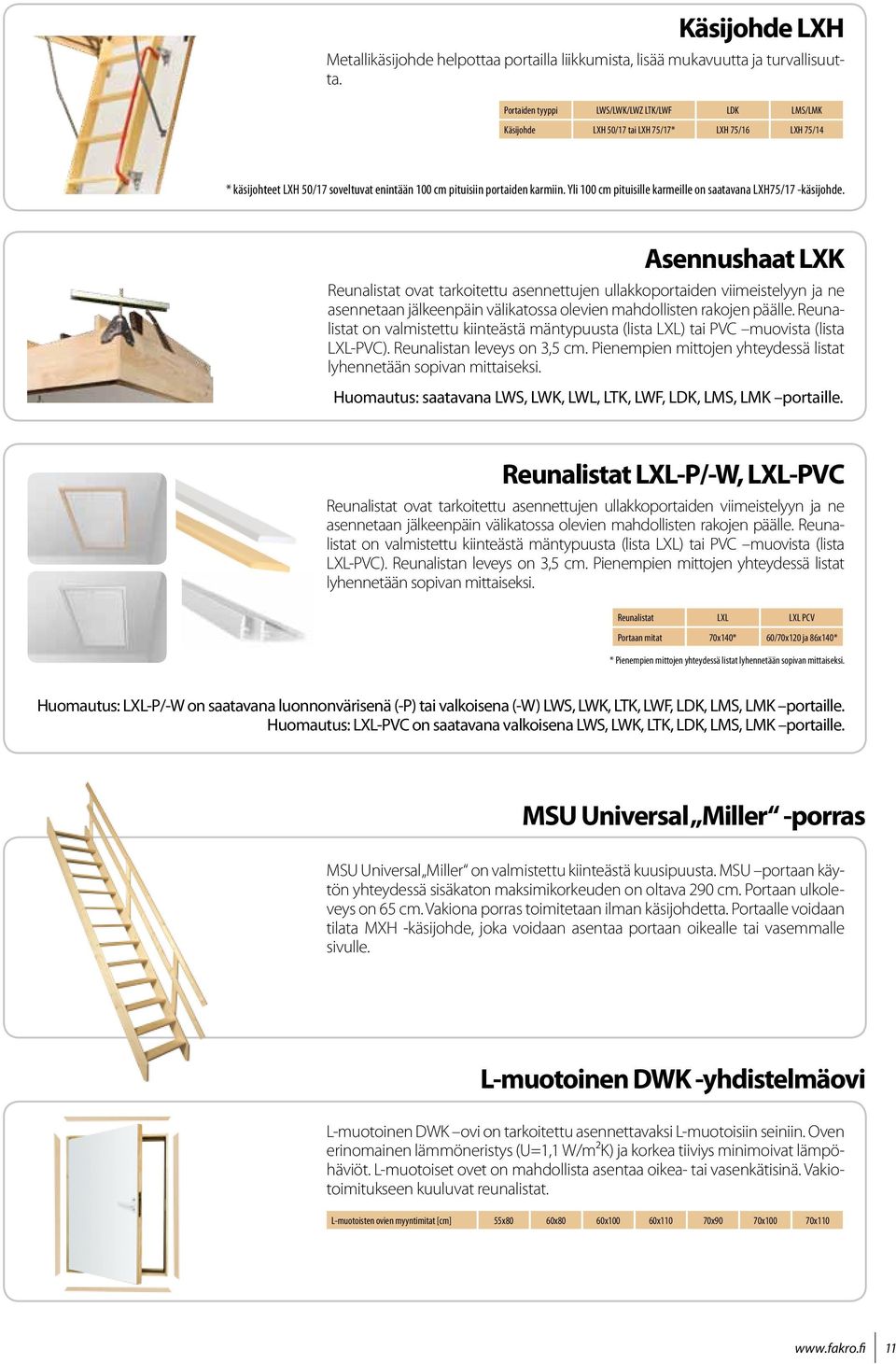

11 Käsijohde LXH Metallikäsijohde helpottaa portailla liikkumista, lisää mukavuutta ja turvallisuutta. Portaiden tyyppi LWS/LWK/LWZ LTK/LWF LDK LMS/LMK Käsijohde LXH 50/17 tai LXH 75/17* LXH 75/16 LXH 75/14 * käsijohteet LXH 50/17 soveltuvat enintään 100 cm pituisiin portaiden karmiin. Yli 100 cm pituisille karmeille on saatavana LXH75/17 -käsijohde. Asennushaat LXK Reunalistat ovat tarkoitettu asennettujen ullakkoportaiden viimeistelyyn ja ne asennetaan jälkeenpäin välikatossa olevien mahdollisten rakojen päälle. Reunalistat on valmistettu kiinteästä mäntypuusta (lista LXL) tai PVC muovista (lista LXL-PVC). Reunalistan leveys on 3,5 cm. Pienempien mittojen yhteydessä listat lyhennetään sopivan mittaiseksi. Huomautus: saatavana LWS, LWK, LWL, LTK, LWF, LDK, LMS, LMK portaille. Reunalistat LXL-P/-W, LXL-PVC Reunalistat ovat tarkoitettu asennettujen ullakkoportaiden viimeistelyyn ja ne asennetaan jälkeenpäin välikatossa olevien mahdollisten rakojen päälle. Reunalistat on valmistettu kiinteästä mäntypuusta (lista LXL) tai PVC muovista (lista LXL-PVC). Reunalistan leveys on 3,5 cm. Pienempien mittojen yhteydessä listat lyhennetään sopivan mittaiseksi. Reunalistat LXL LXL PCV Portaan mitat 70x140* 60/70x120 ja 86x140* * Pienempien mittojen yhteydessä listat lyhennetään sopivan mittaiseksi. Huomautus: LXL-P/-W on saatavana luonnonvärisenä (-P) tai valkoisena (-W) LWS, LWK, LTK, LWF, LDK, LMS, LMK portaille. Huomautus: LXL-PVC on saatavana valkoisena LWS, LWK, LTK, LDK, LMS, LMK portaille. MSU Universal Miller -porras MSU Universal Miller on valmistettu kiinteästä kuusipuusta. MSU portaan käytön yhteydessä sisäkaton maksimikorkeuden on oltava 290 cm. Portaan ulkoleveys on 65 cm. Vakiona porras toimitetaan ilman käsijohdetta. Portaalle voidaan tilata MXH -käsijohde, joka voidaan asentaa portaan oikealle tai vasemmalle sivulle. L-muotoinen DWK -yhdistelmäovi L-muotoinen DWK ovi on tarkoitettu asennettavaksi L-muotoisiin seiniin. Oven erinomainen lämmöneristys (U=1,1 W/m²K) ja korkea tiiviys minimoivat lämpöhäviöt. L-muotoiset ovet on mahdollista asentaa oikea- tai vasenkätisinä. Vakiotoimitukseen kuuluvat reunalistat. L-muotoisten ovien myyntimitat [cm] 55x80 60x80 60x100 60x110 70x90 70x100 70x110 11

12 FAKRO virallinen edustaja TEKTUM OÜ Puhelin: Fakro pidättää oikeudet tuote-erittelyn ja teknisten tietojen muutoksiin ennalta ilmoittamatta. FS/12s/FIN/ /E04V
