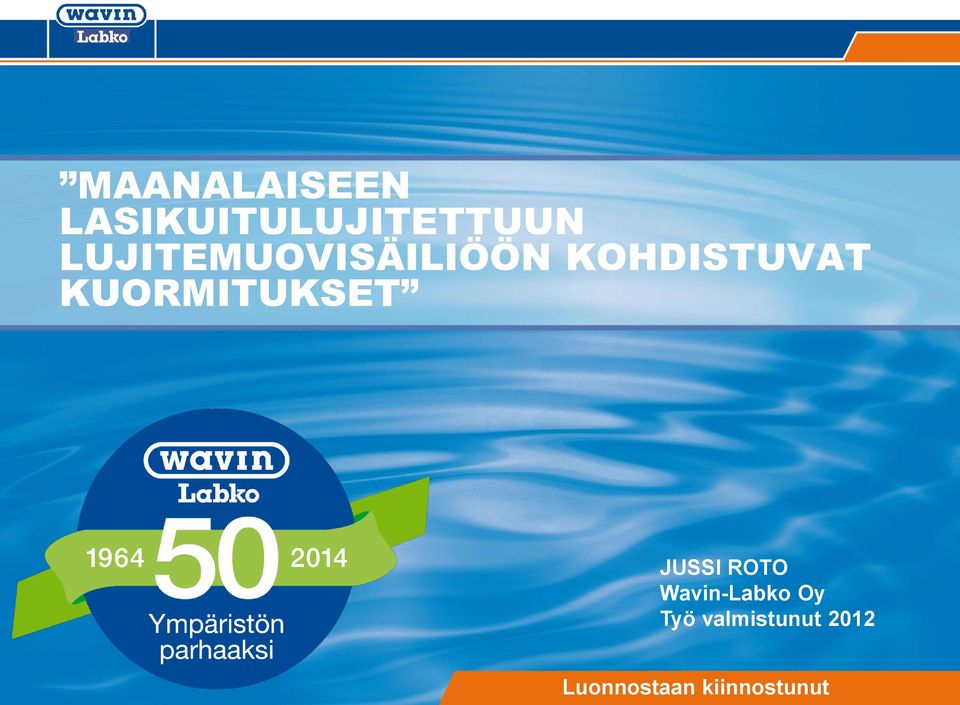

1 MAANALAISEEN LASIKUITULUJITETTUUN LUJITEMUOVISÄILIÖÖN KOHDISTUVAT KUORMITUKSET JUSSI ROTO Wavin-Labko Oy Työ valmistunut 2012

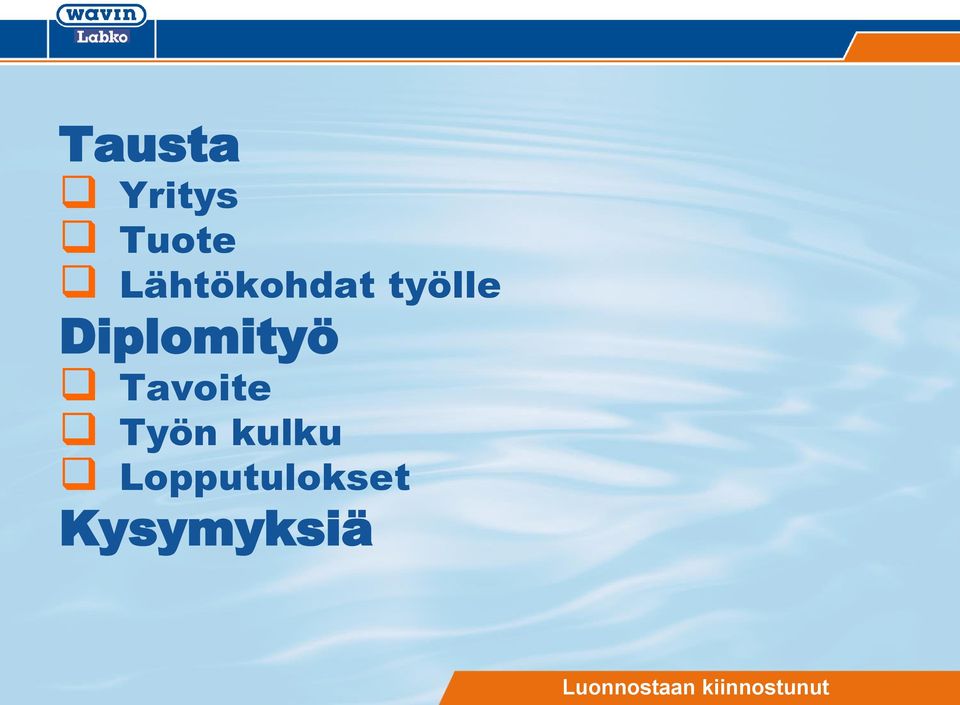

2 Tausta Yritys Tuote Lähtökohdat työlle Diplomityö Tavoite Työn kulku Lopputulokset Kysymyksiä

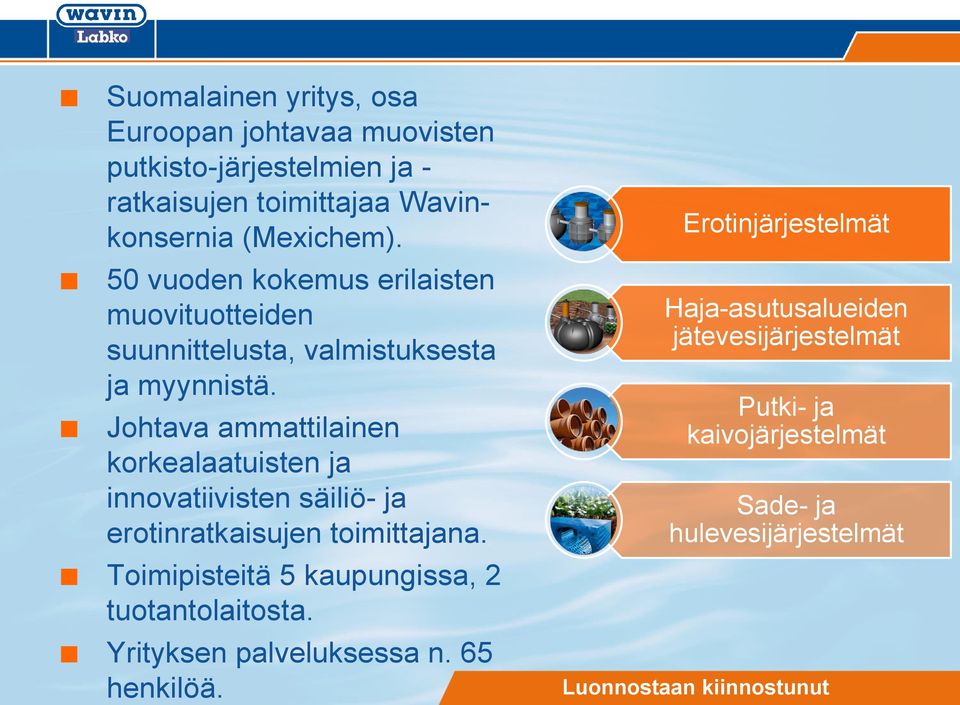

3 Suomalainen yritys, osa Euroopan johtavaa muovisten putkisto-järjestelmien ja - ratkaisujen toimittajaa Wavinkonsernia (Mexichem). 50 vuoden kokemus erilaisten muovituotteiden suunnittelusta, valmistuksesta ja myynnistä. Johtava ammattilainen korkealaatuisten ja innovatiivisten säiliö- ja erotinratkaisujen toimittajana. Toimipisteitä 5 kaupungissa, 2 tuotantolaitosta. Yrityksen palveluksessa n. 65 henkilöä. Erotinjärjestelmät Haja-asutusalueiden jätevesijärjestelmät Putki- ja kaivojärjestelmät Sade- ja hulevesijärjestelmät

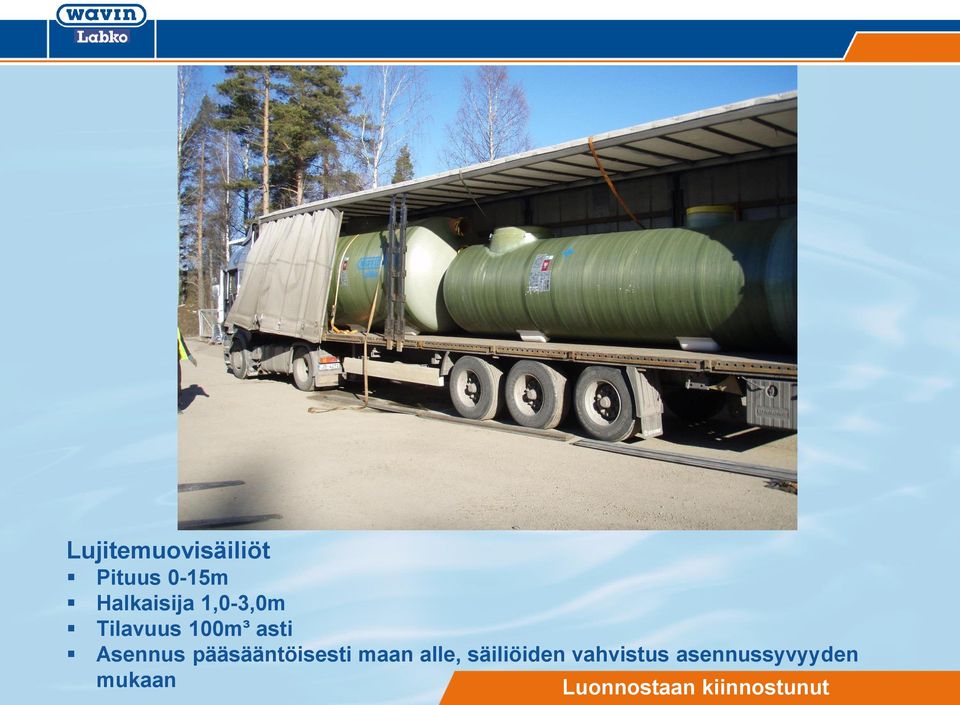

4 Lujitemuovisäiliöt Pituus 0-15m Halkaisija 1,0-3,0m Tilavuus 100m³ asti Asennus pääsääntöisesti maan alle, säiliöiden vahvistus asennussyvyyden mukaan

5 Lähtökohdat Kalliita reklamaatiotapauksia erityisesti viennistä asennustapaa epäilty juurisyyksi Halu kehittää ja optimoida säiliön seinämärakennetta liian vähän tietoa todellisesta kuormitustilanteesta Työ tehtiin FIMECC:in SHOKprojektissa Light (Materiaalitekniikan projekti koskien kevyitä materiaaleja) Työ 50% materiaaliopin laitokselle ja 50% rakennustekniikan laitokselle

6 TAVOITE Selvittää asennettuun säiliöön kohdistuvia kuormituksia sekä eri tekijöiden vaikutuksia kuormitusten suuruuteen Mahdollisesti löytää joku menetelmä asennuksen laadunvarmistukseen Kirjallisuusselvitys + täyden mittakaavan kenttäkokeet. Huomiota kiinnitettiin erilaisiin asennuksessa käytettäviin täytemaaaineksiin, niiden tiivistämiseen, pohjaveden vaikutuksiin, liikennekuormituksiin sekä teoriaosuudessa myös routaan.

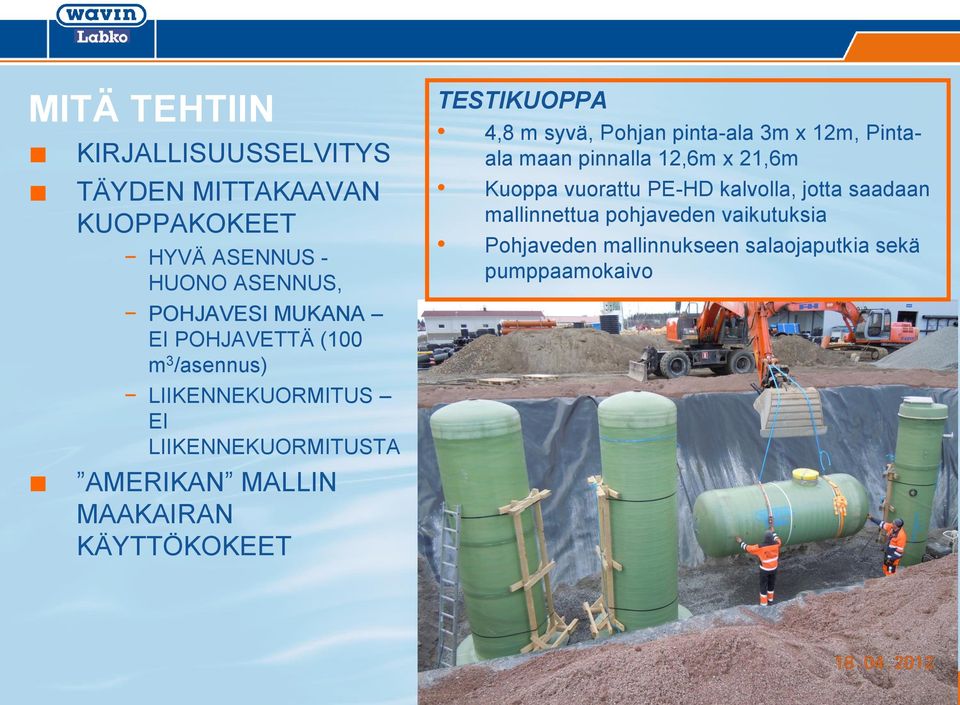

7 MITÄ TEHTIIN KIRJALLISUUSSELVITYS TÄYDEN MITTAKAAVAN KUOPPAKOKEET HYVÄ ASENNUS - HUONO ASENNUS, POHJAVESI MUKANA EI POHJAVETTÄ (100 m 3 /asennus) LIIKENNEKUORMITUS EI LIIKENNEKUORMITUSTA AMERIKAN MALLIN MAAKAIRAN KÄYTTÖKOKEET TESTIKUOPPA 4,8 m syvä, Pohjan pinta-ala 3m x 12m, Pintaala maan pinnalla 12,6m x 21,6m Kuoppa vuorattu PE-HD kalvolla, jotta saadaan mallinnettua pohjaveden vaikutuksia Pohjaveden mallinnukseen salaojaputkia sekä pumppaamokaivo

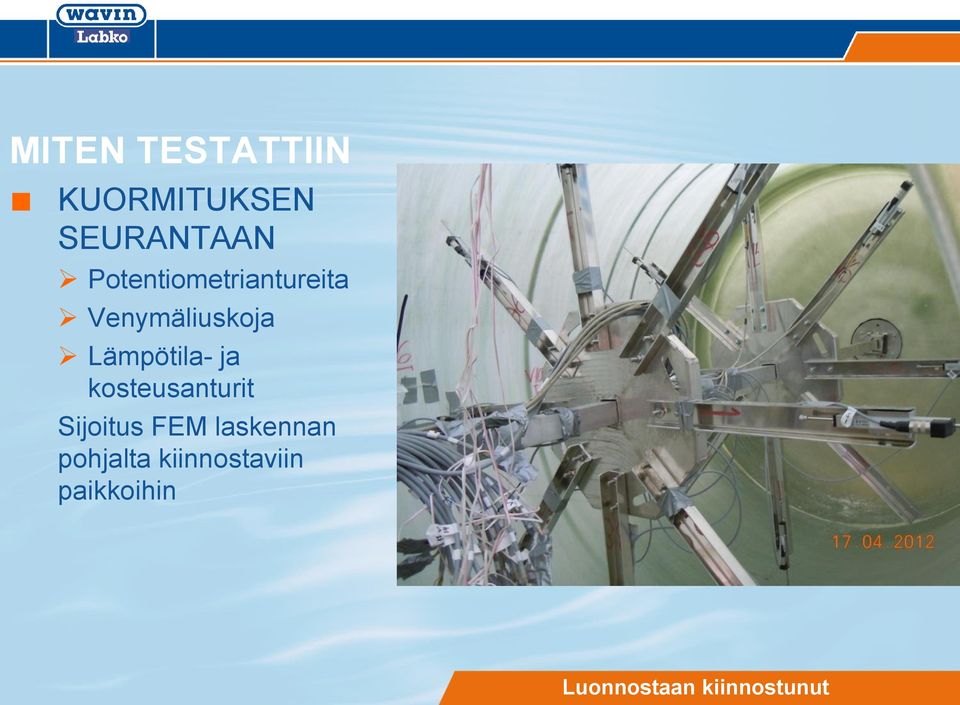

8 MITEN TESTATTIIN KUORMITUKSEN SEURANTAAN Potentiometriantureita Venymäliuskoja Lämpötila- ja kosteusanturit Sijoitus FEM laskennan pohjalta kiinnostaviin paikkoihin

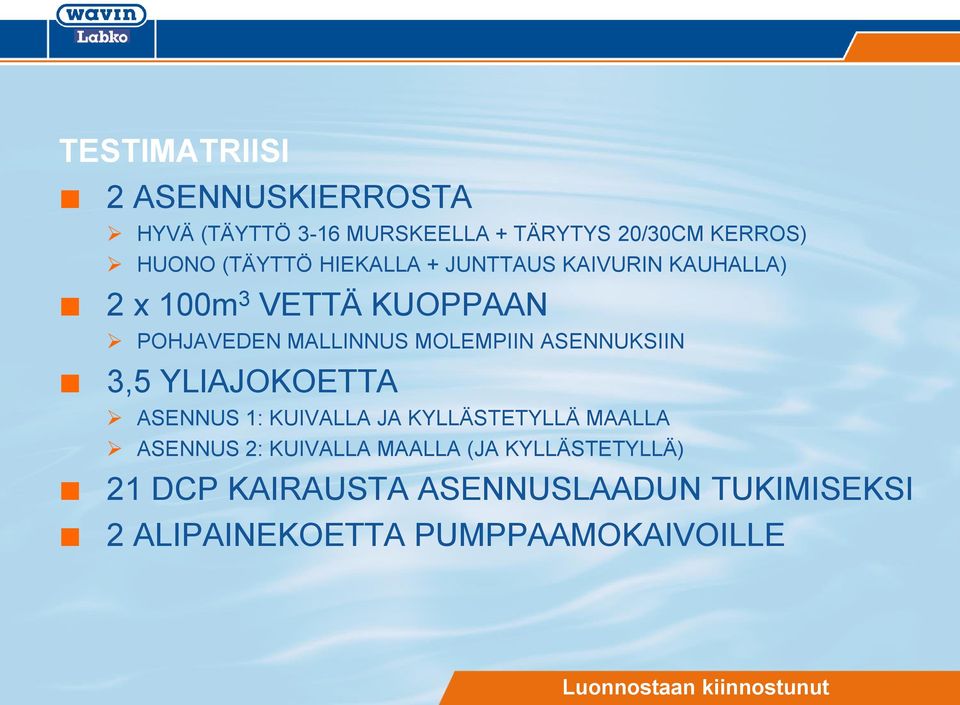

9 TESTIMATRIISI 2 ASENNUSKIERROSTA HYVÄ (TÄYTTÖ 3-16 MURSKEELLA + TÄRYTYS 20/30CM KERROS) HUONO (TÄYTTÖ HIEKALLA + JUNTTAUS KAIVURIN KAUHALLA) 2 x 100m 3 VETTÄ KUOPPAAN POHJAVEDEN MALLINNUS MOLEMPIIN ASENNUKSIIN 3,5 YLIAJOKOETTA ASENNUS 1: KUIVALLA JA KYLLÄSTETYLLÄ MAALLA ASENNUS 2: KUIVALLA MAALLA (JA KYLLÄSTETYLLÄ) 21 DCP KAIRAUSTA ASENNUSLAADUN TUKIMISEKSI 2 ALIPAINEKOETTA PUMPPAAMOKAIVOILLE

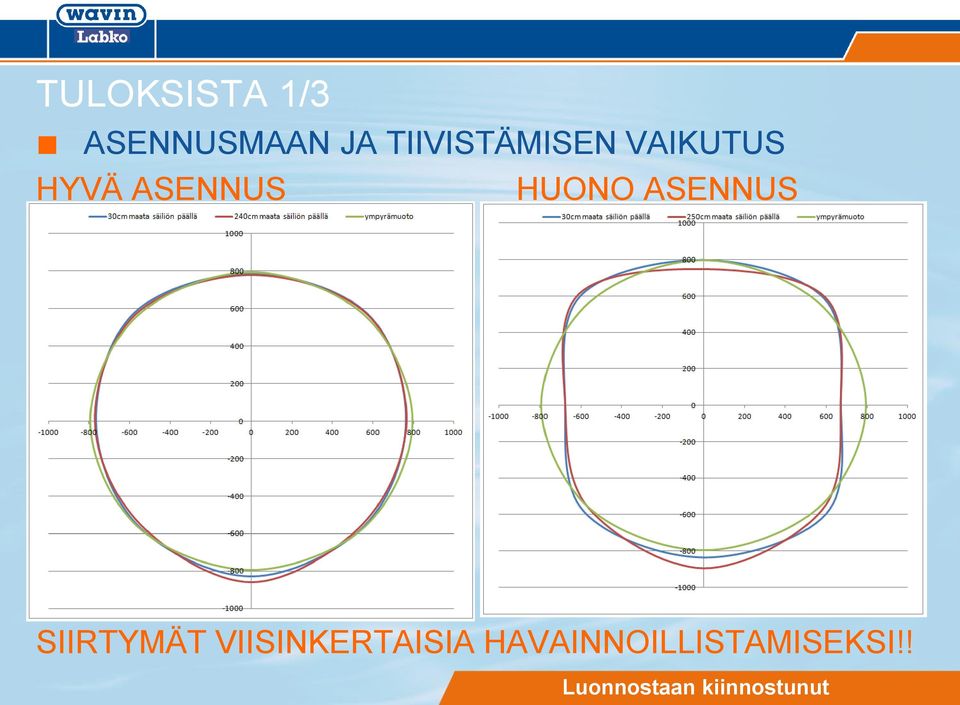

10 TULOKSISTA 1/3 ASENNUSMAAN JA TIIVISTÄMISEN VAIKUTUS HYVÄ ASENNUS HUONO ASENNUS SIIRTYMÄT VIISINKERTAISIA HAVAINNOILLISTAMISEKSI!!

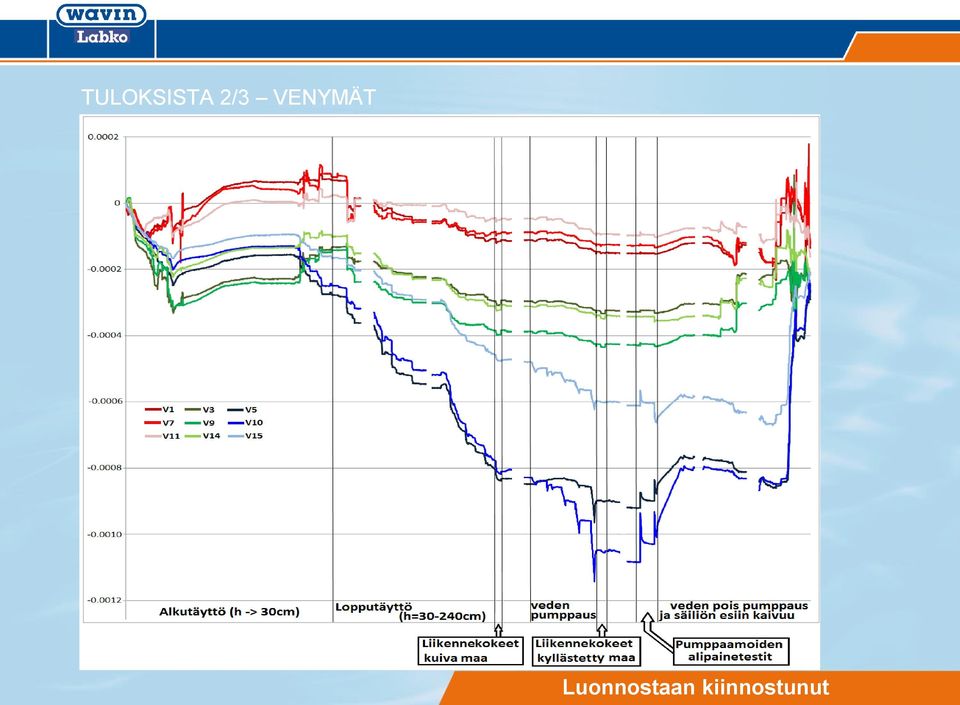

11 TULOKSISTA 2/3 VENYMÄT

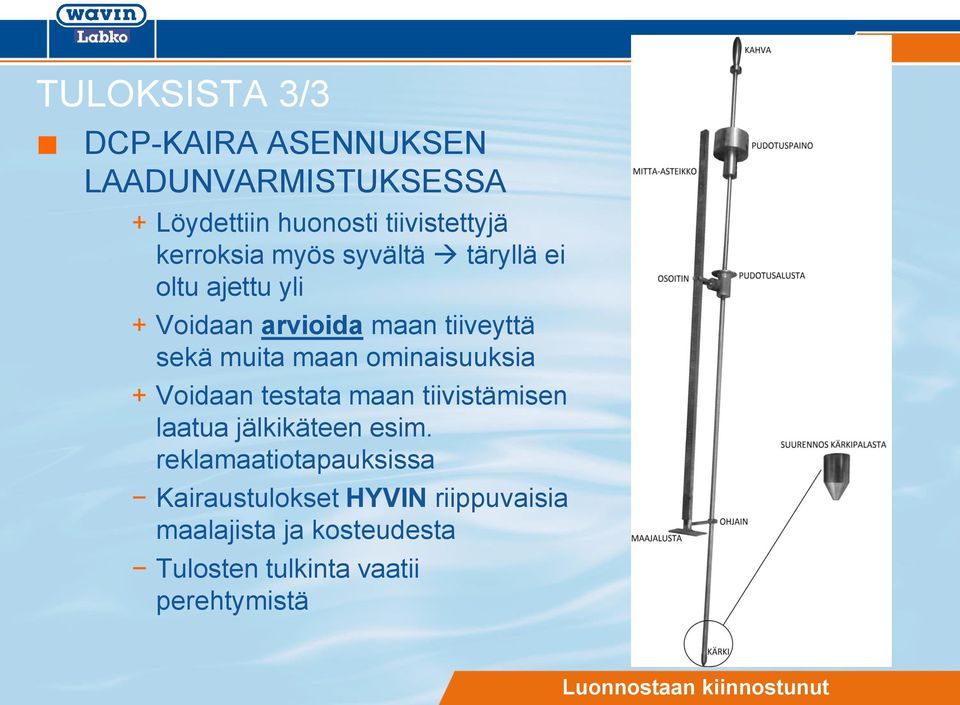

12 TULOKSISTA 3/3 DCP-KAIRA ASENNUKSEN LAADUNVARMISTUKSESSA + Löydettiin huonosti tiivistettyjä kerroksia myös syvältä täryllä ei oltu ajettu yli + Voidaan arvioida maan tiiveyttä sekä muita maan ominaisuuksia + Voidaan testata maan tiivistämisen laatua jälkikäteen esim. reklamaatiotapauksissa Kairaustulokset HYVIN riippuvaisia maalajista ja kosteudesta Tulosten tulkinta vaatii perehtymistä

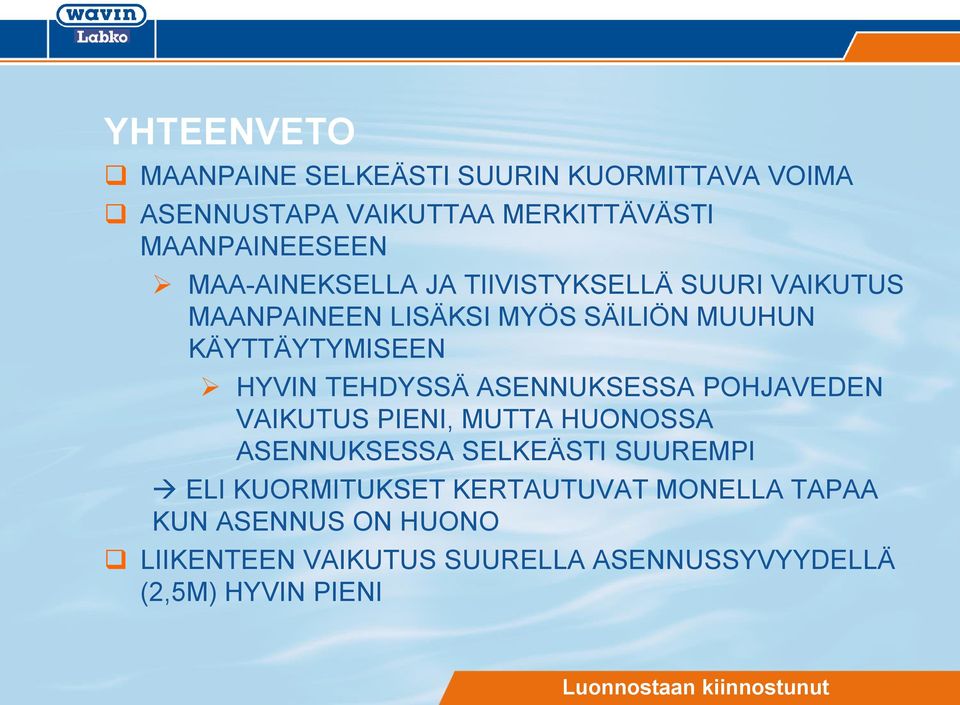

13 YHTEENVETO MAANPAINE SELKEÄSTI SUURIN KUORMITTAVA VOIMA ASENNUSTAPA VAIKUTTAA MERKITTÄVÄSTI MAANPAINEESEEN MAA-AINEKSELLA JA TIIVISTYKSELLÄ SUURI VAIKUTUS MAANPAINEEN LISÄKSI MYÖS SÄILIÖN MUUHUN KÄYTTÄYTYMISEEN HYVIN TEHDYSSÄ ASENNUKSESSA POHJAVEDEN VAIKUTUS PIENI, MUTTA HUONOSSA ASENNUKSESSA SELKEÄSTI SUUREMPI ELI KUORMITUKSET KERTAUTUVAT MONELLA TAPAA KUN ASENNUS ON HUONO LIIKENTEEN VAIKUTUS SUURELLA ASENNUSSYVYYDELLÄ (2,5M) HYVIN PIENI
