1 lindab ilmastointi Ød1 L = Kanavan pituus 45 R Sisäkkäispituus (SIKKI) Sisäkkäispituus (SIKKI) E (Pituudensiirtymä) R 45 Ød1 CC (Keskiönsiirtymä) S-käyrä kanavan heittosiirtymä

2 Tuotealueet Kanavajärjestelmät Tuotealue käsittää pyöreät ilmastointikanavat ja -osat, joita täydentävät suorakaidekanavat ja ulospuhallushajottajat. Tuotteet muodostavat ilmanvaihtojärjestelmien selkärangan ja ovat Ventilation-liike toiminta-alueem me ydintoimintaa. Comfort Comfort-tuotealue muodostuu kolmesta osasta: Ilmajärjestelmät, Vesijärjestelmät ja Akustiikka. Niiden avulla pyritään luomaan miellyttävä, terveellinen ja tuottava sisäilmasto. Ilmajärjestelmät tulo- ja poistoilmatuotteet kuten pääte-laitteet, säleiköt, venttiilit ja pellit, joiden avulla voidaan toteuttaa hyvän sisäilmaston takaava järjestelmä. Vesijärjestelmät tuloilmapalkit, passiiviset jäähdytyspalkit, suutinkonvektorit sekä lämpö- ja jäähdytyspaneelit, joiden toiminta perustuu vesikiertoiseen järjestelmään. Akustiikka täydellinen äänenvaimenninvalikoima hiljaiseen ja miellyttävään sisäilmastoon. IT-ratkaisut Tarjoamme ainutlaatuisen valikoiman ohjelmistotuotteita ilmastointijärjestelmien suunnitteluun, laskentaan ja mitoitukseen. Tuotevalintaohjelmistojen avulla voidaan valita oikeat päätelaitteet, jäähdytyspalkit ja äänenvaimentimet. Tarjoamme tietenkin myös käyttökoulutuksen ohjelmistoillemme. Tahdomme auttaa asiakkaitamme suunnittelemaan tehokkaasti mahdollisimman optimaaliset ja käyttövarmat ilmastointiratkaisut kuhunkin kohteeseen

3 S-käyrä kanavan heittosiirtymä Tämä pikavalintaopas toimii asentajan apuna työmaalla. Taulukon avulla päästään helposti mittatarkkoihin siirtymä- ja sovitus paloihin, jolloin asennustarkkuus lisääntyy ratkaisevasti. 3

4 Lindab Safe Click Koot 80 mm Asennus Asennuskolot Uutta! Asennuksen jälkeen Lindab Safe Click -osia voidaan kääntää Koeasennus Pituuden säätö Osien asennusta voi kokeilla niin, että osia ei työnnetä loppuun asti. Näin osat on helppo irrottaa mahdollista katkaisua varten ennen lopullista asennusta. Liitoskappale Kiinnitä niitillä Naarasliitoskappale Kiinnitä niitillä 4

5 Asennuksen lukitus Kun asennuksessa tarvitaan esim. kuvan mukainen seinästä ulkoneva mutka, tulee mutkan asennus lukita paikoilleen niiteillä. Ei-suorakulmaiset nurkat Asenna seuraava kanava hieman vinoon, mutta ei niin paljon, että kumitiiviste tulee näkyviin. Varmista asennus niitillä. Katkaise kanava SR Cutterilla Ripustus Asenna ripustukset suoraan linjaan ja niin lähelle jokaista liitosta kuin mahdollista. Jäykistä asennus tarvittaessa niiteillä. Purkaminen Poranterä 5 mm Poraa hieman vinosti taaksepäin Irrota Poraa hieman vinosti taaksepäin 4 mm asennuskolojen takaa. Käännä poraa siten, että osa irtoaa kanavasta kuitenkaan vahingoittamatta osaa. Katkaise kanavan pää SR Cutterilla tai tiivistä poranreiät. 5

6 Lindab Smart tools Työkalut helpompaan ja nopeampaan työskentelyyn Aika on rajoitettua ja työskentelyolosuhteet eivät ole aina parhaimmat mahdolliset. Smart tools -tuotevalikoiman tarkoituksena on tehdä työpäivästäsi helpompi ja parantaa työskentelyolosuhteita. Samalla sinä voit säästää aikaa, työskennellä ergonomisesti ja varmistaa hyvän laadun kanavien leikkaamisessa ja asentamisessa. 6

7 SR Cutter SR Cutterin avulla parannat työskentelyolosuhteita ja ergonomiaa kanavan käsittelyn yhteydessä. Kanavan katkaisu onnistuu täydellisesti joka kerta. SR Cutterilla voit leikata 3 m pitkiä ø 80-.Kanavan pellin paksuus 0,9 mm asti. Kanavarullat SR Rollerit ovat kanavarullat helpottamaan kanavan leikkaamista. Kanava asetaan 2-3 rullan päälle ja kanavan mittaaminen ja leikkaaminen onnistuu yksinkertaisesti, nopeasti ja ergonomisesti oikein kanavaa pyörittämällä. Kanavahanko Kanavahanko on työkalu, joka helpottaa huomattavasti isojen kanavien siirtämistä työmaalla. Kanavahanko sopii käytettäväksi kanaville Ø 1, mutta on hyvä rajoittaa sen käyttö kokoihin Ø välttääksesi yli 25 kg painavat kantamiset. Henkilöt kanavan molemmissa päissä käyttävät yhtä kanavahankoa. Kanavakärry Kanavakärryn avulla kanavien ja muiden painavien tuotteiden siirtäminen työmaalla onnistuu helpommin ja kevyemmin. Kanavakärry sopii kanaville Ø -1 mm. Kanavakärryä on helppo käyttää yksin. 7

8 Merkkausmitta Talmeter on yhdistelmätyökalu mittaamiseen ja merkkaamisen 3 m kanaville. Mittaa sekä ulkoisia että sisäisiä mittoja. Mitta on varustettu kolmella teräspiirtoterällä. Lukitsee tuloksen automaattisesti ja siinä on kaksiasento-mekanismi IV-räikkä IV-räikkä on räikkämekanismilla varustettu silmukkaavain 6 mm konepulteille. Toinen pää on varustettu 8 mm kiintopäällä. IV-räikässä on 15 kulma käyttöä helpottamaan ja sopii hyvin ahtaisiin tiloihin. Puukko Puukko on jämäkkä ja kestäväteräinen esimerkiksi aloitusreikien tekoon kanaviin. Terä on 3 mm paksua japanilaista hiiliterästä ja varustettu kestävällä teräkulmalla. Puukon varsi ja tuppi on valmistettu iskunkestävästä PP-muovista. Kanavahäkkisuoja Kanavahäkkisuoja suojaa kanavat huonoissa sääolosuhteissa ja pitää kanavat puhtaina kuljetuksen ja varastoinnin aikana. Asennusnostin Asennusnostin on nostolaite jolla suoritetaan raskaiden ja kookkaiden tuotteiden asennus. Asennusnostin on suunniteltu helposti siirrettäväksi ja käytettäväksi. Asennusnostimessa on kolmiosainen jalka ja pyörät ovat lukittavat. Asennusnostin painaa 32 kg ja sillä voi nostaa max. kg. Käyttö on manuaalinen. 8

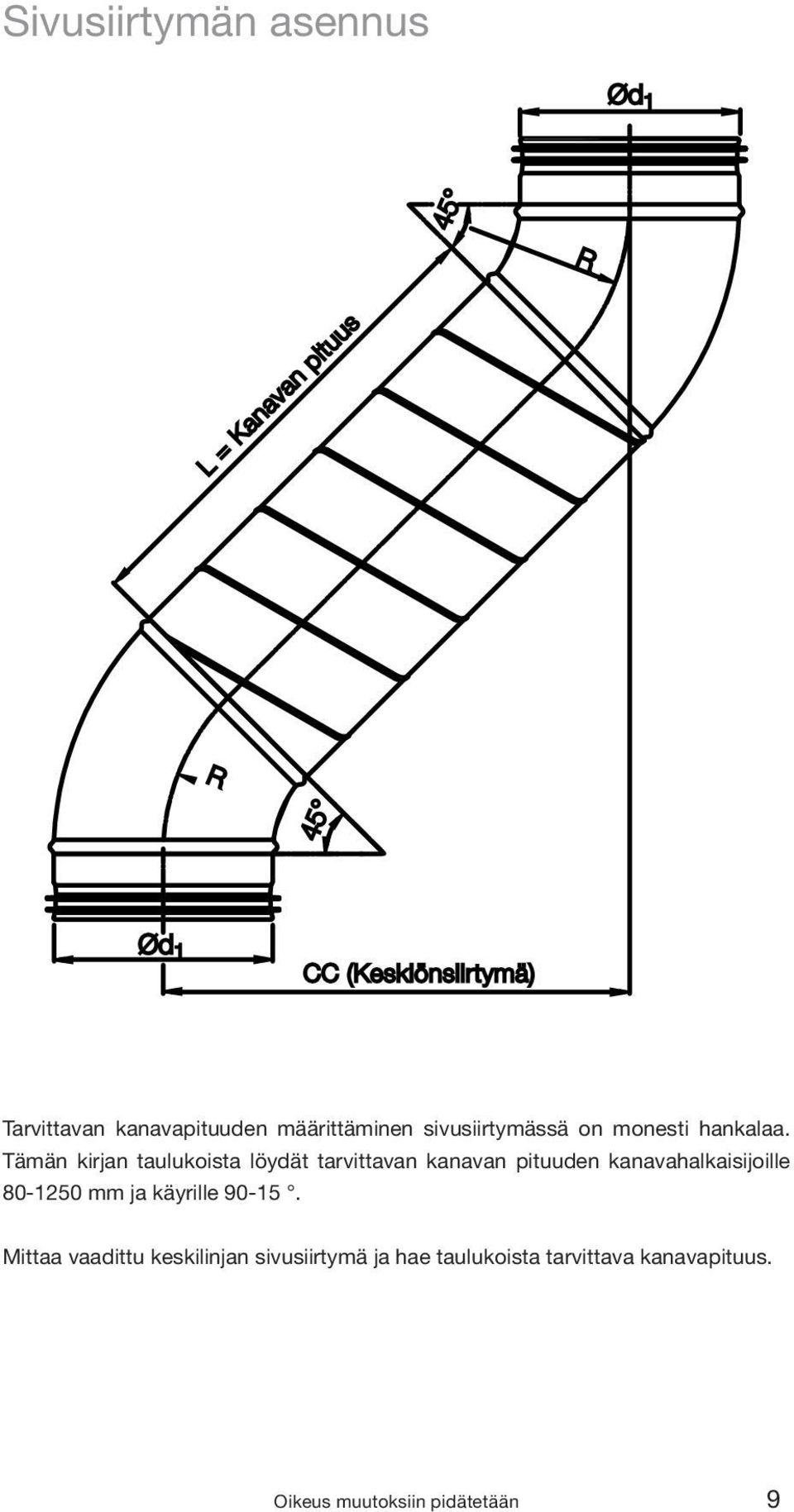

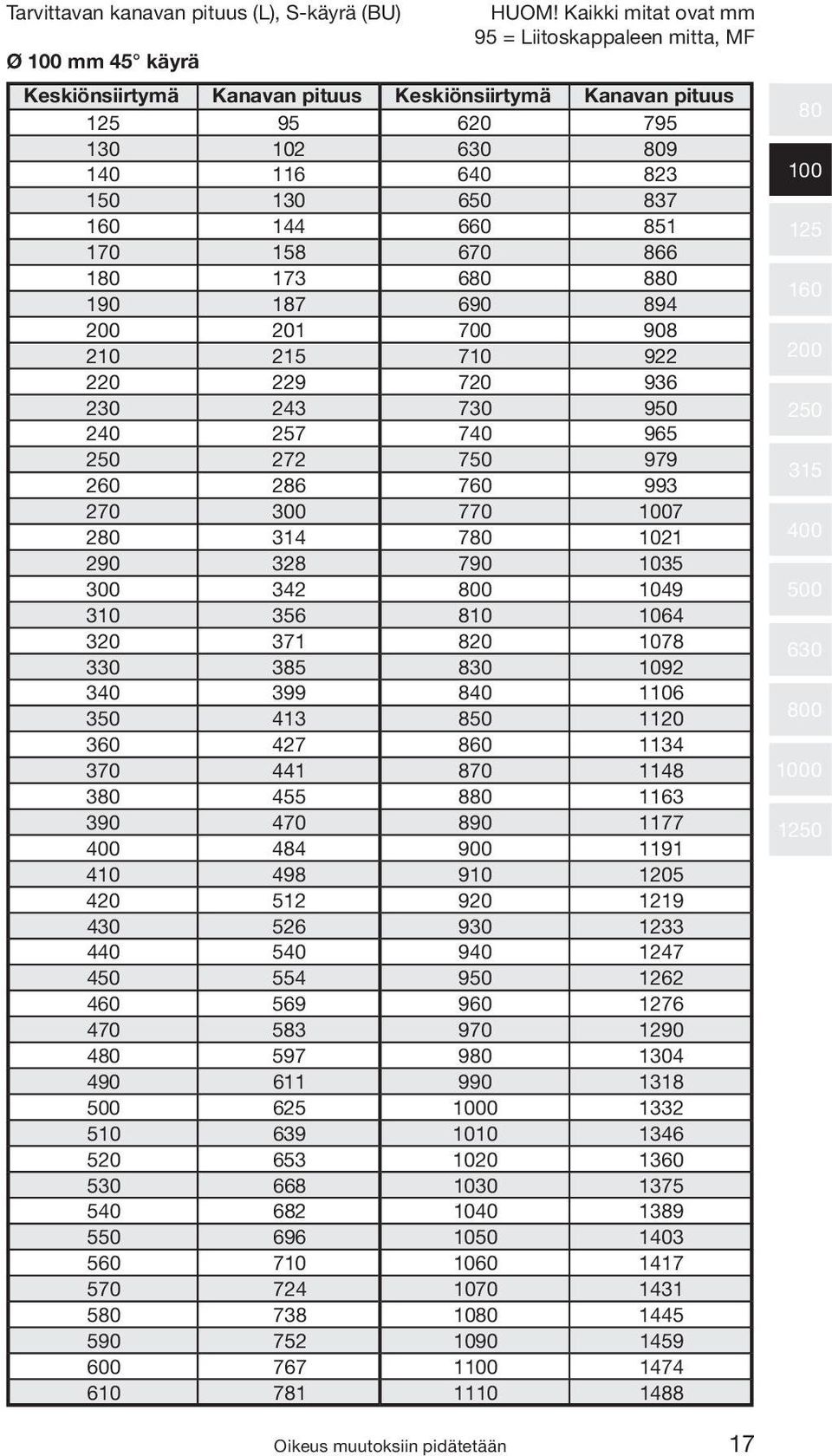

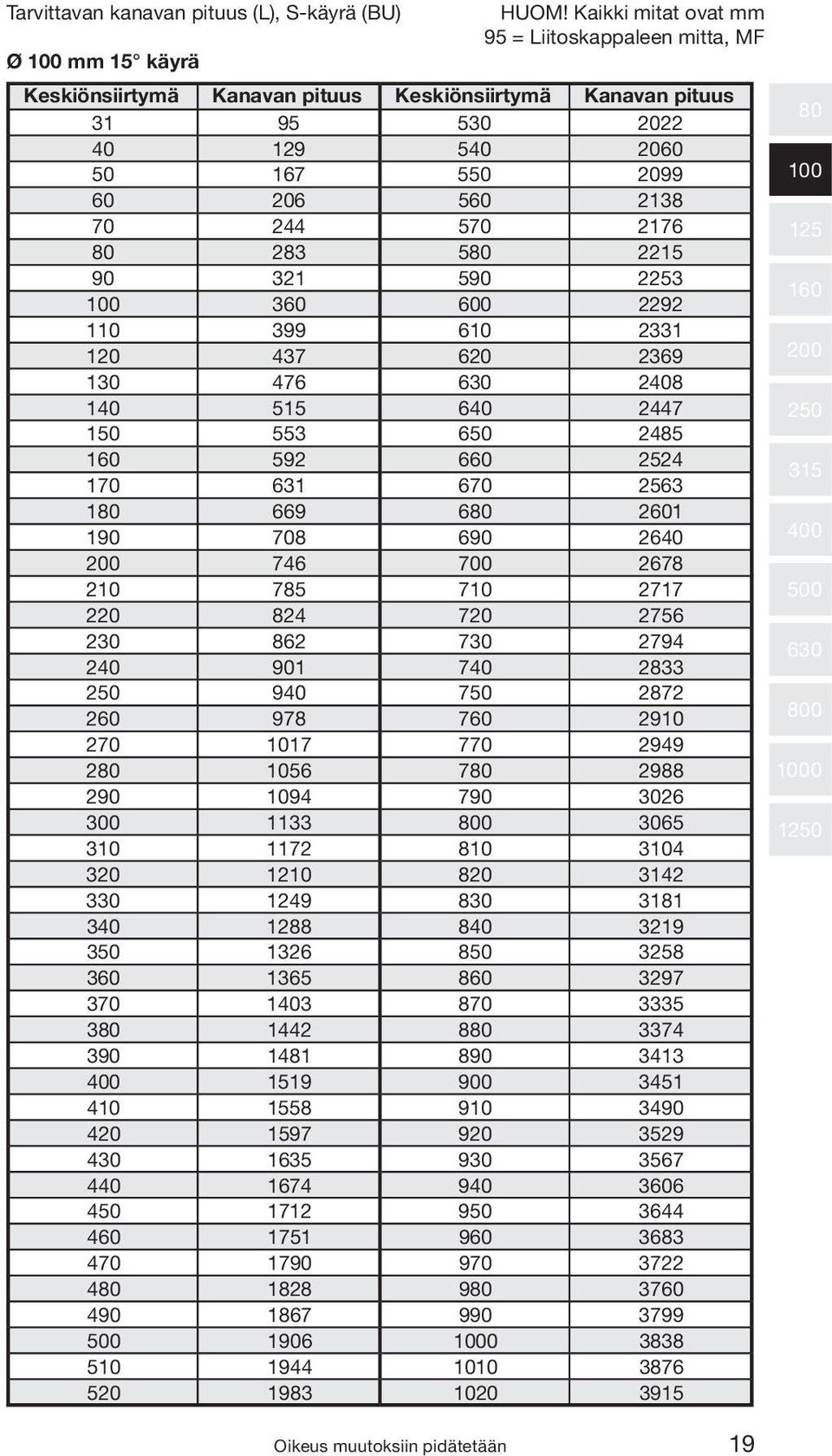

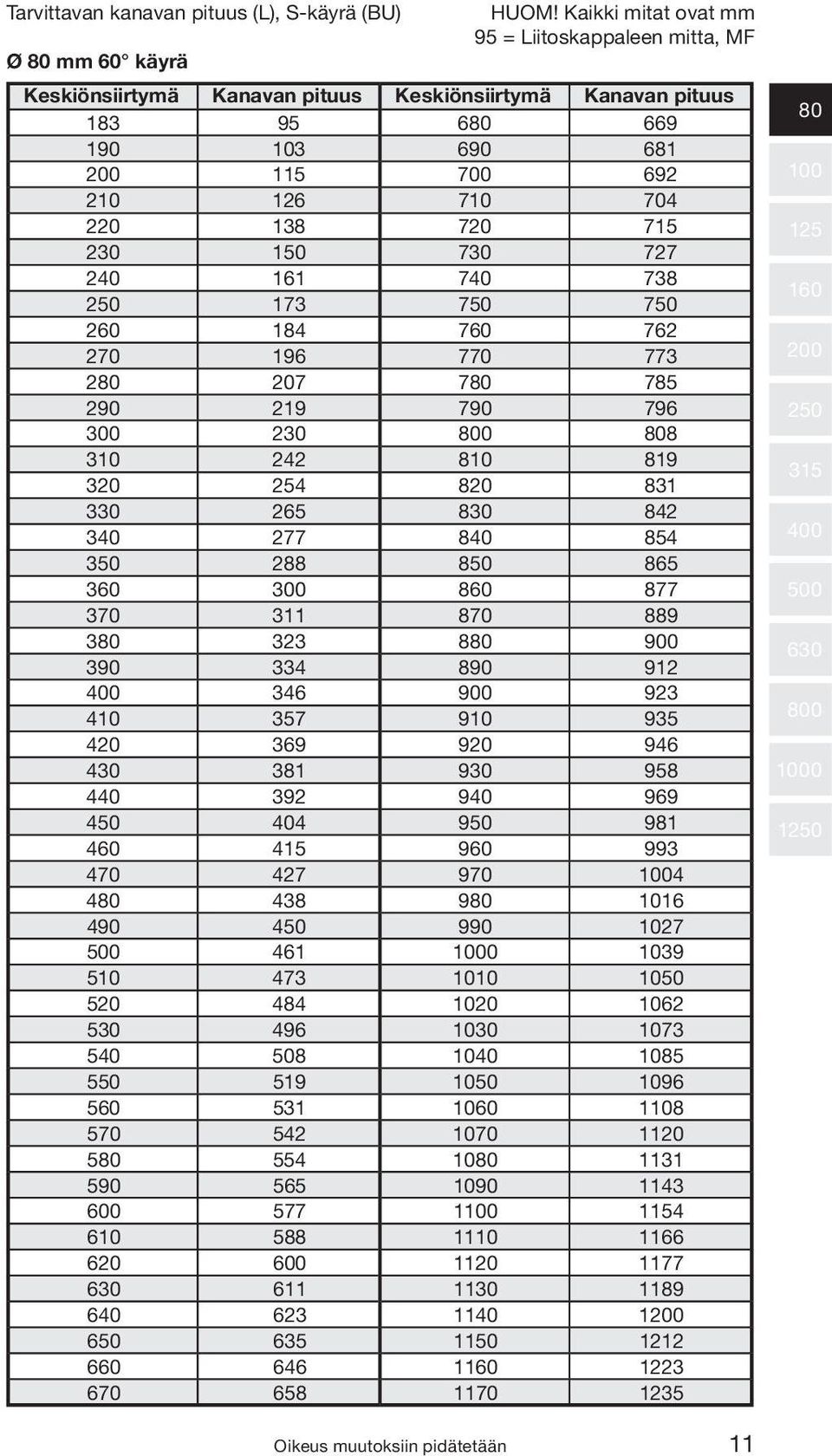

9 Sivusiirtymän asennus Ød 1 45 R L = Kanavan pituus R 45 Ød 1 CC (Keskiönsiirtymä) Tarvittavan kanavapituuden määrittäminen sivusiirtymässä on monesti hankalaa. Tämän kirjan taulukoista löydät tarvittavan kanavan pituuden kanavahalkaisijoille 80-1 mm ja käyrille Mittaa vaadittu keskilinjan sivusiirtymä ja hae taulukoista tarvittava kanavapituus. Oikeus muutoksiin pidätetään 9
