1 Eristetyt putkistot Uponorin eristetyt putkistojärjestelmät on tarkoitettu kylmän ja lämpimän käyttöveden ja lämmön siirtoon. Putkistot voidaan asentaa suoraan kiepiltä kaivantoon jopa 200 metrin pituisena täysin ilman liitoksia. Putkissa ei ole korroosiolle alttiita osia, eikä niiden asentamisessa tarvita erikoistyökaluja. Rakenne ja materiaalit Uponor -eristetyt putkistot ovat muovia: johdot) tai ristisilloitettua HD-polyeteeniä, tot) Järjestelmään kuuluvat lisäksi haaroituskaivo, kytkentä-, jatkos- ja haaroituspakkaukset, läpiviennit, päätyhatut sekä liittimet. Jäätymättömät vesijohdot Jäätymättomät vesijohdot ovat monikäyttöisiä tuotteita, joissa on PE-virtausputki ja lämmityskaapeli sulanapitoa varten. Virtausputkia voidaan liittää perinteisillä liittimillä, puskuhitsaamalla tai sähköhitsausyhteillä. Uponor Supra Plus on eristetty vesijohto, jonka pitää sulana itsesäätyvä lämpökaapeli. Kaapelin nimellisteho on 10 W/m, syöttöjännite 230 V. Itsesäätyvän kaapelin ohjaukseen käytetään Uponor Supra Plus -ohjausyksikköä. Uponor Supra Plus -putkielementissä on valmiina sujutusputki anturin asentamista varten. Uponor Supra Standard on eristetty vesijohto, jonka pitää sulana säätimen ohjaama vakiovastuksinen lämpökaapeli. Se on taloudellinen ratkaisu pitkiin jäätymättömiin vesi- ja paineviemärijohtoihin. Vakiovastuskaapelia on kahta laatua: Keltainen pituuksille. Vesijohdon jäätymisen estävä suojaputki Uponor Mantle on lämpöeristetty ja lämmityskaapelilla varustettu suojaputki, jolla vesijohto suojataan jäätymiseltä riskialttiissa paikoissa: perustuksen ja tuuletetun alapohjan läpivienneissä, ullakolla, kellarissa jne. Uponor Mantle lämmitysteho on noin 10 W/m, ja siinä on valmiina pistotulpalla varustettu kytkentäjohto. Vapaata lämpökaapelia on n. metri, jolla voidaan jäätymiseltä suojata esim. vesimittari. Asennettavissa ø Uponor -eristetyt putkistojärjestelmät käyttöveden sekä lämmitysveden johtamiseen. Sivu Eristetyt lämmitys- ja käyttövesiputkistot Uponor Aqua on Ympäristöministeriön tyyppihyväksymä putkijärjestelmä lämpimän käyttöveden johtamiseen. Uponor Aquaa valmistetaan sekä yksi- että kaksiputkisena elementtinä. Uponor Uponor Thermo on lämpöjohtokäyttöön suunniteltu yhdellä tai kahdella virtausputkella varustettu putkisto. Virtausputkien happidiffuusiosuojaus estää hapen imeytymistä kiertoveteen. Uponor Thermo Uponor Quattro on lämpimän käyttöveden ja lämmitysveden johtamiseen suunniteltu neljän virtausputken putkisto. Putkien ominaisuudet ovat samat kuin Uponor Aqua- ja Uponor Thermo -putkilla

2 Eristetyt putkistot Uponor -eristetyt putkistojärjestelmät Jäätymättömät vesijohdot Supra Plus jäätymätön vesijohto mökeille, omakotitaloille ja maatiloille Vesijohtolinjaa varten tarvitaan Supra Plus -putkea sekä kytkentä- ja loppupäätepakkaus. Pakkaus sisältää kaiken tarvittavan virtausputken liittimiä lukuunottamatta Tarvittavat tuotteet 1. Supra Plus -putki: saatavilla olevat putkidimensiot seuraavan sivun taulukosta 2. Supra Plus -kytkentä ja loppupäätepakkaus valitun putkidimension mukainen pakkaus sivun 147 taulukosta 146

3 Eristetyt putkistot Supra Plus Supra Plus Lämpöeristetty paineputki varustettuna itsesäätyvällä kaapelilla. Tarkoitettu vesijohdoksi tai paineviemäriksi kohteisiin, joissa jäätymisen riski on olemassa. Materiaalit: Virtausputki Uponor-paineputki PE 80 (25-63 mm) tai Uponor-paineputki PE 100 ( mm); lämpöeriste umpisoluinen PEX-solumuovi; suojakuori PEH; anturin sujutusputki PE. Virtausputket liitetään sähköhitsaamalla, puskuhitsaamalla tai vesijohtoliittimillä. Uponorin sähköhitsausyhteet löytyvät hinnaston sivuilta Itsesäätyvän kaapelin ansiosta putki on katkaistavissa haluttuun määrämittaan. Suurin sallittu käyttöpaine 12,5 bar (25-63 mm) ja 16 bar ( mm). Sähkösyöttö max. 150 m. Koko Kelapituus Uponor-nro LVI-nro /m 0 % /m 23 % du x s/d (mm) m 30,50 31,00 36,50 42,00 40,50 43,50 45, , , ,00 Toimitusajalla Supra Plus Twin Lämpöeristetty kahden virtausputken elementti, joka on tarkoitettu lämmin- ja kylmävesi johdoksi pieniä käyttötarpeita varten, esimerkiksi autotalleihin ja varastorakennuksiin. Putkielementissä on PE 80 -paineputki kylmälle ja PEX-virtausputki lämpimälle vedelle. Itsesäätyvä lämpökaapeli pitää putket sulina. PEM-putki liitetään sähköhitsaamalla tai vesijohto liittimillä. PE-putki liitetään PEX PN 10 -ulkokierreliittimillä. Putki on katkaistavissa haluttuun määrämittaan. Suurin sallittu käyttöpaine 10 bar. Sähkösyöttö max. 100 m. Koko Kelapituus Uponor-nro LVI-nro /m 0 % /m 23 % du x s/d (mm) ,50 Supra Plus -tarvikkeet Supra Plus -kytkentä- ja loppupäätepakkaus Sisältää osat lämpökaapelin yhdistämiseksi syöttökaapeliin, lämpökaapelin päättämiseen, päätyhatut putken päihin, sekä Uponor Supra Plus -ohjausyksikön ja anturin. Virtausputkien liittimet eivät sisälly pakkaukseen. Koko du/d Uponor-nro LVI-nro /kpl 0 % /kpl 23% 203,00 210,00 237,00 271,50 289,50 187,00 230,01 * Ei sisällä ohjausyksikköä. 147

4 Eristetyt putkistot Supra Plus -tarvikkeet Supra Plus -ohjausyksikkö (irrallisena) HUOM! Ohjausyksikkö sisältyy Uponor Supra Plus:n kytkentä- ja loppupäätepakkaukseen. Ohjausyksikön mukana on 5 metrin anturijohto. Tarvittaessa voidaan tilata erikseen 10 metrin anturijohto. Tuote Uponor-nro LVI-nro /kpl 0 % /kpl 23% Supra Plus -ohjausyksikkö 98,50 121,16 Erillinen irtoanturi 10 m 39,50 Supra Plus -T-haaroituspakkaus Pakkaus sisältää osat lämpökaapelin haaroittamiseen ja päättämiseen sekä T-haaran eristyskourun ja kiristyspannat. Pakkaukseen sisältyy haaran loppupäätä varten runkolinjan koon mukainen päätyhattu. Jos tarvitaan eri koko, valitse se seuraavan sivun taulukosta. Tarvittaessa T-haaran sisään jääviin putken päihin valitaan putkikoon mukaiset päätyhatut seuraavan sivun taulukosta. Virtausputken liittimet eivät sisälly pakkaukseen. Koko du/d Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) L1 (mm) H (mm) 339, , ,50 418, ,50 Supra Plus -jatkospakkaus Pakkaus sisältää osat lämpökaapelin jatkamiseen sekä kutisteet ja PE-holkin. Virtausputken liittimet eivät sisälly pakkaukseen. Koko du/d Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) H (mm) 98,50 121,16 108, , , ,00 148

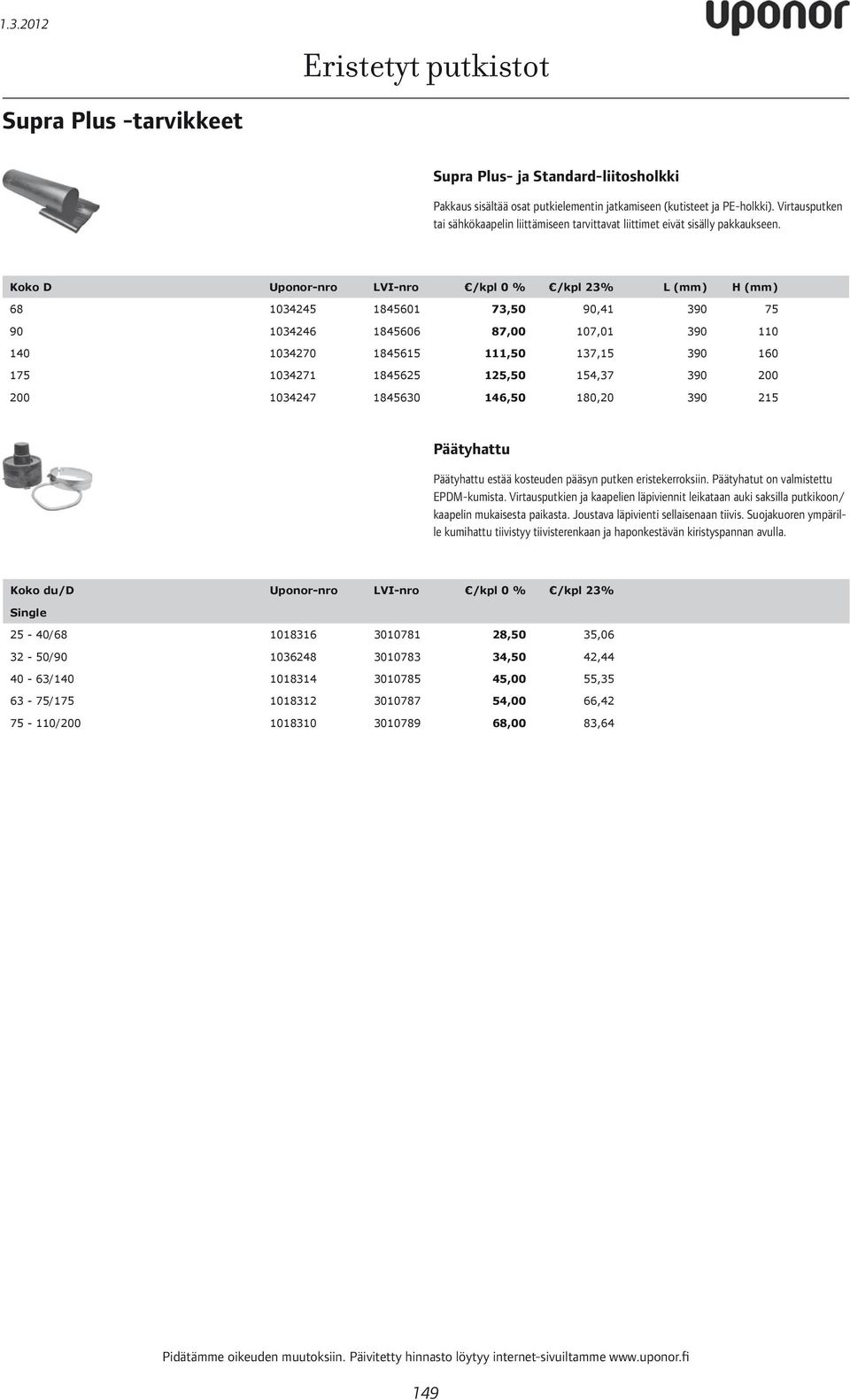

5 Eristetyt putkistot Supra Plus -tarvikkeet Supra Plus- ja Standard-liitosholkki Pakkaus sisältää osat putkielementin jatkamiseen (kutisteet ja PE-holkki). Virtausputken tai sähkökaapelin liittämiseen tarvittavat liittimet eivät sisälly pakkaukseen. Koko D Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) H (mm) 73,50 87, , , ,50 Päätyhattu Päätyhattu estää kosteuden pääsyn putken eristekerroksiin. Päätyhatut on valmistettu EPDM-kumista. Virtausputkien ja kaapelien läpiviennit leikataan auki saksilla putkikoon/ kaapelin mukaisesta paikasta. Joustava läpivienti sellaisenaan tiivis. Suojakuoren ympärille kumihattu tiivistyy tiivisterenkaan ja haponkestävän kiristyspannan avulla. Koko du/d Uponor-nro LVI-nro /kpl 0 % /kpl 23% Single 28,50 34,50 45,00 54,00 68,00 149

6 Eristetyt putkistot Uponor -eristetyt putkistojärjestelmät Jäätymättömät vesijohdot Supra Standard jäätymätön vesijohto pitkille putkilinjoille (>100 m) Vakiovastuskaapelin mahdollistaman pitkän kytkentäpituuden ansiosta Supra Standard soveltuu hyvin mökkikylien, vesiosuuskuntien ym. vesijohdoiksi. Lämpökaapeli ja eriste estävät vesijohdon jäätymisen. Putkilinjan rakentamista varten on pakkaukset niin kytkentää, haaroitusta kuin päättämistäkin varten. 2 1 T-haaroitus 3 Kv-runkolinja 2 T-haaroitus Jatkos 4 1. Supra Standard -putki - 2 x 0,48 Ohm/m (keltainen kaapeli), sähkösyöttö max 300 m - 2 x 0,05 Ohm/m (valkoinen kaapeli), sähkösyöttö max 700 m 3 2. Kytkentä- ja loppupäätepakkaus sisältää: - Osat lämpökaapelin kytkemiseen ja päättämiseen - Säädin + anturi - Päätyhatut putken päihin - Kutiste anturin asennuskohtaan 3. T-haaroituspakkaus sisältää: - Osat lämpökaapelin haaroittamiseen ja päättämiseen - T-haaran eristekourun pantoineen - Päätyhatun linjan päähän 4. Jatkospakkaus sisältää: - Osat lämpökaapelin jatkamiseen - Kutisteet ja holkkiputken jatkokseen Saatavilla olevat putkidimensiot ja komponentit seuraavien sivujen taulukoista 150

7 Eristetyt putkistot Supra Standard Supra Standard Lämpöeristetty vakiovastuskaapelilla varustettu paineputki, joka on tarkoitettu vesijohdoksi tai paineviemäriksi sellaisiin kohteisiin, joissa jäätymisen riski on olemassa. Uponor Supra Standard on taloudellinen ratkaisu pitkien jäätymättömien vesi- ja viemärijohtojen vetämiseen. Materiaalit: Virtausputki Uponor-paineputki PE 80 (25-63 mm) ja Uponorpaineputki PE 100 ( mm); lämpöeriste umpisoluinen PEX-solumuovi; suojakuori PEH. Virtausputket liitetään sähköhitsaamalla, puskuhitsaamalla tai vesijohtoliittimillä. Uponorin sähköhitsausyhteet löytyvät hinnaston sivuilta Vakiovastuskaapelin tehoa ohjataan anturin ja 600 S -säätimen avulla. Suurin sallittu käyttöpaine 12,5 bar (25-63 mm) ja 16 bar ( mm). Supra Standard 2 x 0,48 Ω/m (keltainen kaapeli, sähkösyöttö max. 300 m). Koko du x s/d (mm) Max. kelapituus m Uponor-nro LVI-nro /m 0 % /m 23 % , , , , , , , , , ,00 Huom: Supra Standard -putket toimitetaan aina tehdastilauksena toimitusajalla. Supra Standard Supra Standard 2 x 0,05 Ω/m (valkoinen kaapeli, sähkösyöttö max. 700 m). Koko du x s/d (mm) Max. kelapituus m Uponor-nro LVI-nro /m 0 % /m 23 % , , , , , , , , , ,00 Huom: Supra Standard -putket toimitetaan aina tehdastilauksena toimitusajalla. 151

8 Eristetyt putkistot Supra Standard -tarvikkeet Supra Standard -kytkentä- ja loppupäätepakkaus Pakkaus sisältää osat lämpökaapelin yhdistämiseksi syöttökaapeliin (600 S -säädin ja anturi) ja lämpökaapelin päättämiseen, päätyhatut putken päihin sekä suojakutisteen anturin asennuskohtaan. Putkien liittämisessä käytettävät liittimet eivät sisälly pakkaukseen. Toimitusajalla. Koko du/d Uponor-nro LVI-nro /kpl 0 % /kpl 23 % 642,00 645,00 684,00 720,50 737,00 Toimitusajalla. Supra Standard -T-haaroituspakkaus Pakkaus sisältää osat lämpökaapelin haaroittamiseen ja päättämiseen sekä T-haaran eristyskourun ja kiristyspannat. Pakkaukseen sisältyy haaran loppupäätä varten runkolinjan koon mukainen päätyhattu. Jos tarvitaan eri koko, valitse se seuraavan sivun taulukosta. Tarvittaessa T-haaran sisään jääviin putken päihin valitaan putkikoon mukaiset päätyhatut seuraavan sivun taulukosta. Virtausputken liittimet eivät sisälly pakkaukseen. Koko du/d Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) L1 (mm) H (mm) 355, , ,50 434, ,50 Toimitusajalla. Supra Standard -jatkospakkaus Pakkaus sisältää osat lämpökaapelin jatkamiseen sekä kutisteet ja PE-holkin jatkosta varten. Toimitusajalla. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) H (mm) du/d (mm) 100,50 123,62 115, , , ,00 152

9 Eristetyt putkistot Supra Standard -tarvikkeet Supra Plus- ja Standard-liitosholkki Pakkaus sisältää osat putkielementin jatkamiseen (kutisteet ja PE-holkki). Virtausputken tai sähkökaapelin liittämiseen tarvittavat liittimet eivät sisälly pakkaukseen. Koko D Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) H (mm) 73,50 87, , , ,50 Päätyhattu Päätyhattu estää kosteuden pääsyn putken eristekerroksiin. Päätyhatut on valmistettu EPDM-kumista. Virtausputkien ja kaapelien läpiviennit leikataan auki saksilla putkikoon/ kaapelin mukaisesta paikasta. Joustava läpivienti sellaisenaan tiivis. Suojakuoren ympärille kumihattu tiivistyy tiivisterenkaan ja haponkestävän kiristyspannan avulla. Koko du/d Uponor-nro LVI-nro /kpl 0 % /kpl 23 % Single 28,50 34,50 45,00 54,00 68,00 153

10 Eristetyt putkistot Uponor -eristetyt putkistojärjestelmät Vesijohdon jäätymisen estävä suojaputki Mantle eristetty suojaputki vesijohdon sisääntuloon Mantlea käytetään vesijohdon suojaputkena, jolloin vesijohto on vaihdettavissa rakenteita rikkomatta. Mantlessa olevan eristekerroksen ja lämpökaapelin ansiosta se suojaa vesijohtoa myös jäätymistä vastaan (esim. tuulettuva alapohja). Mantle Mantle Lämpöeristetty ja lämmityskaapelilla varustettu suojaputki, jolla estetään vesijohdon jäätyminen riskialttiissa paikoissa: perustuksen ja tuuletetun alapohjan läpivienneissä, ullakolla, kellarissa jne. Itsesäätyvän kaapelin lämmitysteho on noin 10 W/m, ja siinä on valmiina pistotulpalla varustettu kytkentäjohto. Vapaata lämpökaapelia on 1 m, jolla voidaan suojata jäätymiseltä esim. vesimittari. Asennettavissa ø mm:n vesijohdoille. Koko Pituus Nimellisteho Uponor-nro LVI-nro /kpl 0 % /kpl 23 % du/d (mm) m W ,

11 Eristetyt putkistot Uponor -eristetyt putkistojärjestelmät Eristetyt lämmitys- ja käyttövesiputkistot Uponor Quattro neliputkinen elementti lämmön ja lämpimän käyttöveden johtamiseen autotallin ja talon välillä Lämmitysveden ja lämpimän käyttöveden siirtämiseen rakennusten välillä tarvitset Quattro-putken, Wipex-liittimet virtausputkiin sekä päätysuojat putkielementin päihin Quattro-putki 2. Wipex-liittimet 3. Päätysuojat Uponor Aqua&Thermo - lämpimän käyttöveden ja lämmön siirto rakennusten välillä Suuremmille putkidimensioille on yksi- ja kaksiputkisia Thermo ja Aqua elementtejä. Saatavilla olevat putkidimensiot ja komponentit löytyvät seuraavien sivujen taulukoista. Tuotteiden valinnasta lisätietoja Uponorilta. Lämmönjakohuone Quattro Aqua Twin Quattro Quattro Thermo Twin Quattro 155

12 Eristetyt putkistot Thermo Thermo Twin Rakennusten ulkopuolisiin lämmitysveden putkituksiin. Materiaalit: Virtausputket PEX; lämpöeriste umpisoluinen PEX-solumuovi; suojakuori PEH. Virtausputkissa on happidiffuusiosuojaus. Lämpöjohdot 6 bar/70/95 C. Koko Kelapituus Uponor-nro LVI-nro /m 0 % /m 23 % du x s/d (mm) m , , , , ,00 Thermo Single Rakennusten ulkopuolisiin lämmitysveden putkituksiin. Materiaalit: Virtausputket PEX; lämpöeriste umpisoluinen PEX-solumuovi; suojakuori PEH. Virtausputkissa on happidiffuusiosuojaus. Lämpöjohdot 6 bar/70/95 C. Koko Kelapituus Uponor-nro LVI-nro /m 0 % /m 23 % du x s/d (mm) m , , , , , , , ,00 Aqua Aqua Twin Rakennusten ulkopuolisiin lämpimän käyttöveden putkituksiin. Toinen putkista on kiertovesijohto. Putkistolla on Ympäristöministeriön tyyppihyväksyntä lämpimälle käyttövedelle. Materiaalit: Virtausputket PEX; lämpöeriste umpisoluinen PEX-solumuovi; suojakuori PEH. Käyttövesiputket 10 bar/70/95 C. Koko Kelapituus Uponor-nro LVI-nro /m 0 % /m 23 % du x s/du x s/d (mm) m , , , , ,50 62, , , , , ,50 Toimitusajalla 156

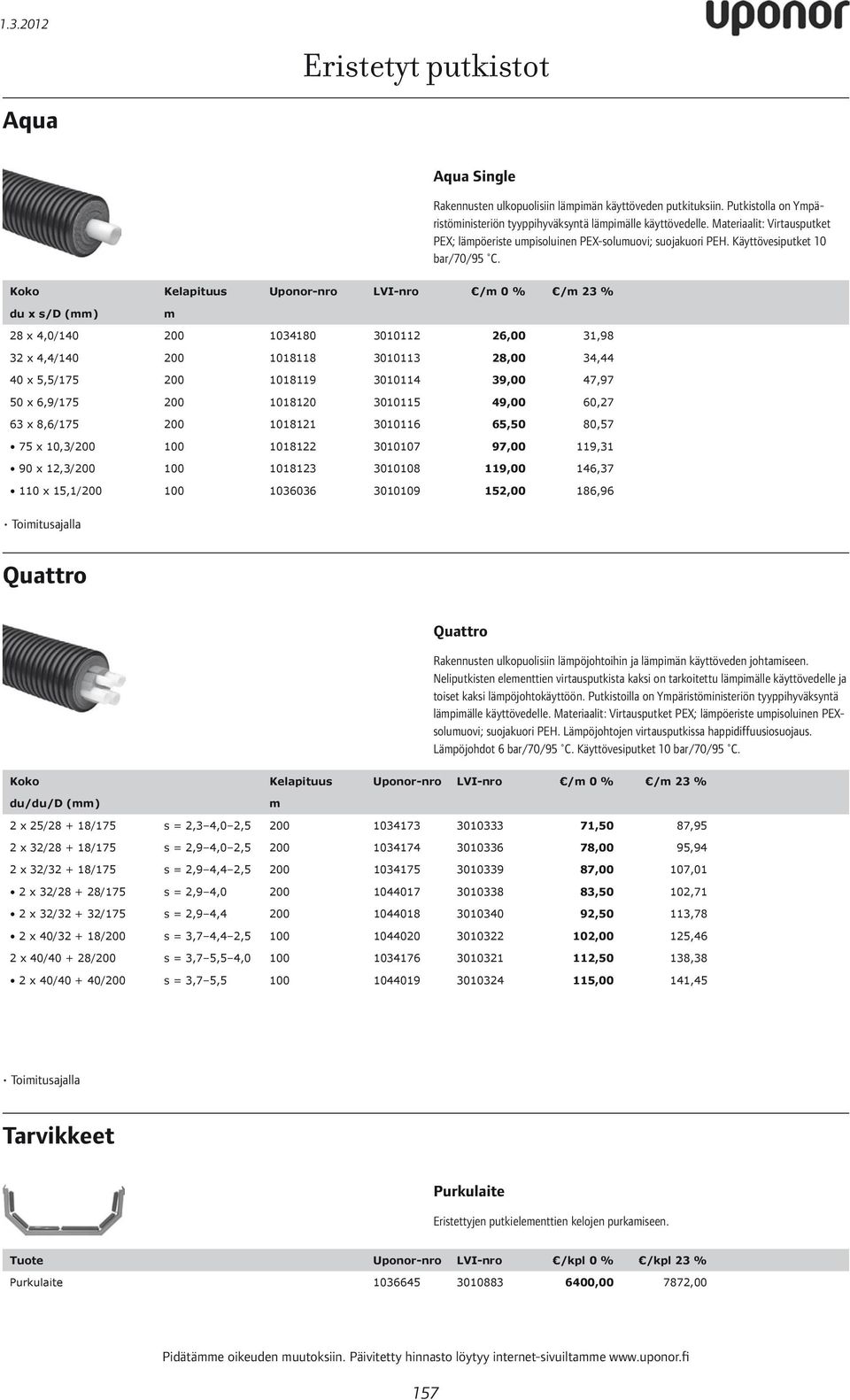

13 Eristetyt putkistot Aqua Aqua Single Rakennusten ulkopuolisiin lämpimän käyttöveden putkituksiin. Putkistolla on Ympäristöministeriön tyyppihyväksyntä lämpimälle käyttövedelle. Materiaalit: Virtausputket PEX; lämpöeriste umpisoluinen PEX-solumuovi; suojakuori PEH. Käyttövesiputket 10 bar/70/95 C. Koko Kelapituus Uponor-nro LVI-nro /m 0 % /m 23 % du x s/d (mm) m , , , , , , , ,00 Toimitusajalla Quattro Quattro Rakennusten ulkopuolisiin lämpöjohtoihin ja lämpimän käyttöveden johtamiseen. Neliputkisten elementtien virtausputkista kaksi on tarkoitettu lämpimälle käyttövedelle ja toiset kaksi lämpöjohtokäyttöön. Putkistoilla on Ympäristöministeriön tyyppihyväksyntä lämpimälle käyttövedelle. Materiaalit: Virtausputket PEX; lämpöeriste umpisoluinen PEXsolumuovi; suojakuori PEH. Lämpöjohtojen virtausputkissa happidiffuusiosuojaus. Lämpöjohdot 6 bar/70/95 C. Käyttövesiputket 10 bar/70/95 C. Koko Kelapituus Uponor-nro LVI-nro /m 0 % /m 23 % du/du/d (mm) m , , , , , , , ,00 Toimitusajalla Tarvikkeet Purkulaite Eristettyjen putkielementtien kelojen purkamiseen. Tuote Uponor-nro LVI-nro /kpl 0 % /kpl 23 % Purkulaite 6400,00 157

14 Eristetyt putkistot Tarvikkeet T-haaroituseristepakkaus Samassa tasossa tapahtuvan yksi- tai kaksiputkisen eristetyn putken haaroittamiseen, eristämiseen ja tiivistämiseen. Kourujen haarat ovat keskenään samankokoisia; pienemmät putkikoot tiivistetään supistusholkeilla. Pakkaus sisältää eristekourut, haponkestävästä teräksestä valmistetut kiristyspannat sekä supistusholkit. Tarvittaessa T-haaran sisään jääviin putken päihin valitaan putkikoon mukaiset päätyhatut sivun 160 taulukosta. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23 % L (mm) L1 (mm) runko/haara (mm) 294,50 327,00 357,50 Jatkoseristepakkaus Yksi- tai kaksiputkisen eristetyn putken jatkamiseen, eristämiseen ja tiivistämiseen. Pakkaus sisältää eristekourut ja haponkestävästä teräksestä valmistetut kiristyspannat. Tarvittaessa jatkospakkauksen sisään jääviin putken päihin valitaan putkikoon mukaiset päätyhatut sivun 160 taulukosta. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) 228,50 256, ,00 Läpivientipakkaus Sokkeliläpiviennin tiivistämiseen. Läpivientiholkki asennetaan paikalleen sokkelia valettaessa, tai se muurataan myöhemmin tehtyyn reikään. Rengaskutiste estää veden pääsyn perustuksiin putken ja holkin välistä. Pakkaus sisältää 400 mm pitkän läpivientiholkin ja 200 mm leveän rengaskutisteen. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) D (mm) , , , ,00 131,61 Läpivientitiiviste Tiivistää tehokkaasti läpiviennin betonirakenteessa ja estää kosteuden pääsyn sisätiloihin. Myös radontiiviys testattu. Pakkaus sisältää läpivientitiivisteen ja siihen kuuluvan kiristyspannan. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% 72,00 88, ,50 123,62 158

15 Eristetyt putkistot Tarvikkeet Haaroituskaivo 1000 Rotaatiovaletun kaivon seinämä on polyeteeniä, ja se on sisäpuolelta pinnoitettu PEeristeellä. Haaroituskaivo mahdollistaa myöhemmin tapahtuvien liittymien tekemisen ja venttiilien sekä toimilaitteiden helpon käytön. Kaivon rakenne on vesitiivis. Haaroitus katkaistaan halutun putkikoon mukaan. Kannen kiinnitys kuudella 10 mm RST-pultilla. Kaivon/liittymien Ø Uponor-nro LVI-nro /kpl 0 % /kpl 23% 824,50 968,00 Liityntäkutiste Vetoketjullinen kutiste kaivon liittymiin. Voidaan käyttää myös suojakuorivaurioiden korjaamiseen. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) 80, Taivutuskulma Putkien tukemiseksi tarkasti paikoilleen alapohjan lävistyksissä. Taivutuskulmia voi kiinnittää rinnakkain yhteen. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% R 190, , Suojaputkikulma Kulmayhdettä käytetään suojaputkena eristetyn putkielementin sisäänviennissä rakennuksiin. Materiaali PVC. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% R ,55 248, , Rengaskutiste suojaputkikulmalle Rengaskutistetta käytetään eristetyn elementin ja suojaputkikulman liitoskohdan tiivistämiseen. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) 66, , ,

16 Eristetyt putkistot Tarvikkeet Korjauskutiste Kutiste suojakuorivaurioiden korjaamiseen. Avattava kutiste, joka voidaan helposti asentaa vauriokohdan päälle. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) ,00 210,33 245,50 Päätyhattu Päätyhattu estää kosteuden pääsyn putken eristekerroksiin. Päätyhatut on valmistettu EPDM-kumista. Virtausputkien ja kaapelien läpiviennit leikataan auki saksilla putkikoon/ kaapelin mukaisesta paikasta. Joustava läpivienti sellaisenaan tiivis. Suojakuoren ympärille kumihattu tiivistyy tiivisterenkaan ja haponkestävän kiristyspannan avulla. Koko du/d Uponor-nro LVI-nro /kpl 0 % /kpl 23% Single: 43,00 49,00 54,00 68,00 Twin: 50,00 58,00 58,00 60,00 65,00 Quattro: 76,00 Quattro ,00 Päätysuoja (ei vesitiivis) Päätysuoja asennetaan eristetyn putkielementin pystynousun päähän rakennuksen sisätiloissa. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% 23,50 26,50 32, ,50 160

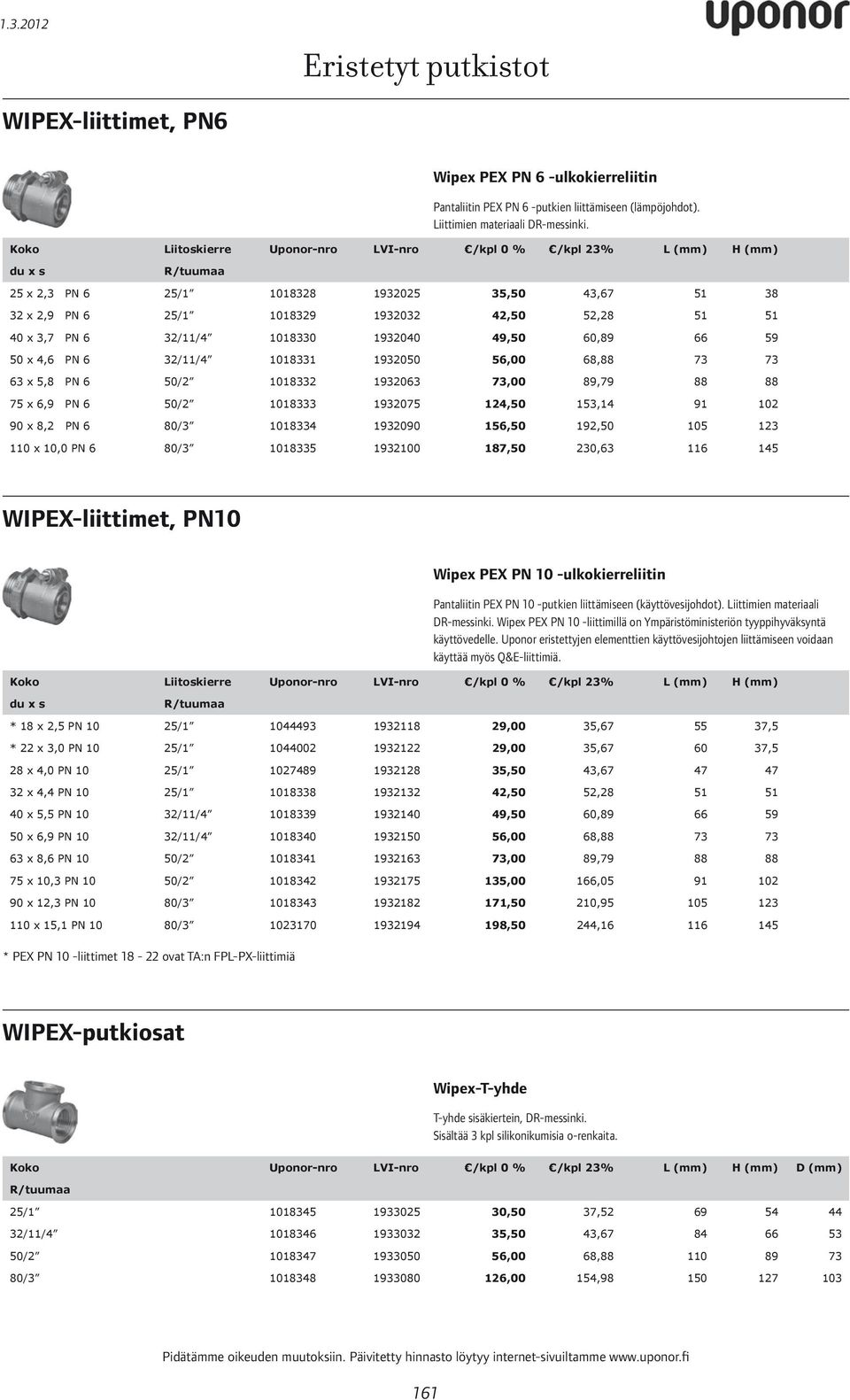

17 Eristetyt putkistot WIPEX-liittimet, PN6 Wipex PEX PN 6 -ulkokierreliitin Pantaliitin PEX PN 6 -putkien liittämiseen (lämpöjohdot). Liittimien materiaali DR-messinki. Koko Liitoskierre Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) H (mm) du x s R/tuumaa 35,50 42,50 49, ,00 73,00 124, , ,50 230, WIPEX-liittimet, PN10 Wipex PEX PN 10 -ulkokierreliitin Pantaliitin PEX PN 10 -putkien liittämiseen (käyttövesijohdot). Liittimien materiaali DR-messinki. Wipex PEX PN 10 -liittimillä on Ympäristöministeriön tyyppihyväksyntä käyttövedelle. Uponor eristettyjen elementtien käyttövesijohtojen liittämiseen voidaan käyttää myös Q&E-liittimiä. Koko Liitoskierre Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) H (mm) du x s R/tuumaa 29,00 29, ,50 42,50 49, ,00 73,00 135, , , * PEX PN 10 -liittimet ovat TA:n FPL-PX-liittimiä WIPEX-putkiosat Wipex-T-yhde T-yhde sisäkiertein, DR-messinki. Sisältää 3 kpl silikonikumisia o-renkaita. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) H (mm) D (mm) R/tuumaa 30,50 35, , ,

18 Eristetyt putkistot WIPEX-putkiosat Wipex-kulma Kulma sisäkiertein, DR-messinki. Sisältää 2 kpl silikonikumisia o-renkaita. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% H (mm) D (mm) R/tuumaa 26,00 28,50 48,00 106, Wipex-muhvi Sisäkierremuhvi, DR-messinki. Sisältää 2 kpl silikonikumisia o-renkaita. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) D (mm) R/tuumaa 20, ,00 32,50 59, Wipex-ankkurointiliitin Ulko-/sisäkierreliitin, DR-messinki. Sisältää yhden silikonikumisen o-renkaan. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) D (mm) R/tuumaa 39,00 43,00 66,00 128,00 Wipex-supistusnippa Ulko-/sisäkierrenippa, DR-messinki. Sisältää yhden silikonikumisen o-renkaan. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) D (mm) R/tuumaa 18, ,50 34,50 54,00 54,00 55,50 162

19 Eristetyt putkistot WIPEX-putkiosat Wipex-kaksoisnippa Ulkokierrenippa, DR-messinki. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) D (mm) R/tuumaa 11,00 16,00 18,50 33,50 33,50 35,50 46,00 46,50 83,00 49, Wipex-laippa Sisäkierrelaippa, DR-messinki. Sisältää 1 kpl silikonikumisen o-renkaan. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% D (mm) R/tuumaa 95,00 146,00 263,50 337, Wipex PEX PN 6 -jatkoliitin Pantaliitin PEX PN 6 -putkien jatkamiseen (lämpöjohdot). Liittimien materiaali DR-messinki. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) du x s 71,50 83,50 99,50 110,50 144, ,00 312,00 393,00 Wipex PEX PN 10 jatkoliitin Pantaliitin PEX PN 10 -putkien jatkamiseen (käyttövesijohdot). Liittimien materiaali DR-messinki. Koko Uponor-nro LVI-nro /kpl 0 % /kpl 23% L (mm) du x s 83,50 99,50 110,50 144,
