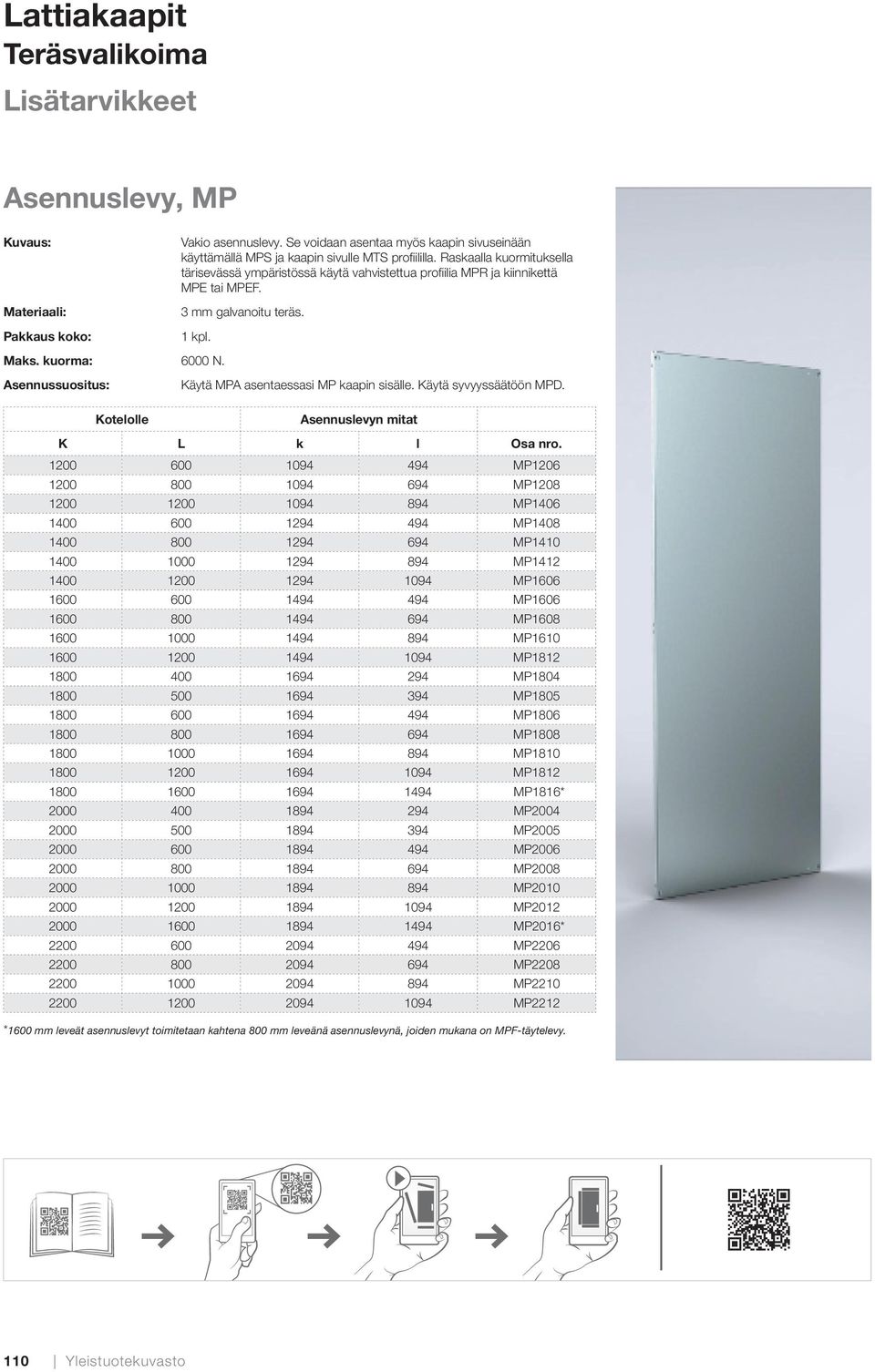

1 Lattiakaapit Teräsvalikoima Lisätarvikkeet Asennuslevy, MP Vakio asennuslevy. Se voidaan asentaa myös kaapin sivuseinään käyttämällä MPS ja kaapin sivulle MTS profi ililla. Raskaalla kuormituksella tärisevässä ympäristössä käytä vahvistettua profi ilia MPR ja kiinnikettä MPE tai MPEF. 3 mm galvanoitu teräs. 1 kpl. Maks. kuorma: 6000 N. Käytä MPA asentaessasi MP kaapin sisälle. Käytä syvyyssäätöön MPD. Asennuslevyn mitat K L k l MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP1816 * MP MP MP MP MP MP MP2016 * MP MP MP MP2212 *1600 mm leveät asennuslevyt toimitetaan kahtena 800 mm leveänä asennuslevynä, joiden mukana on MPF-täytelevy. 110 Yleistuotekuvasto

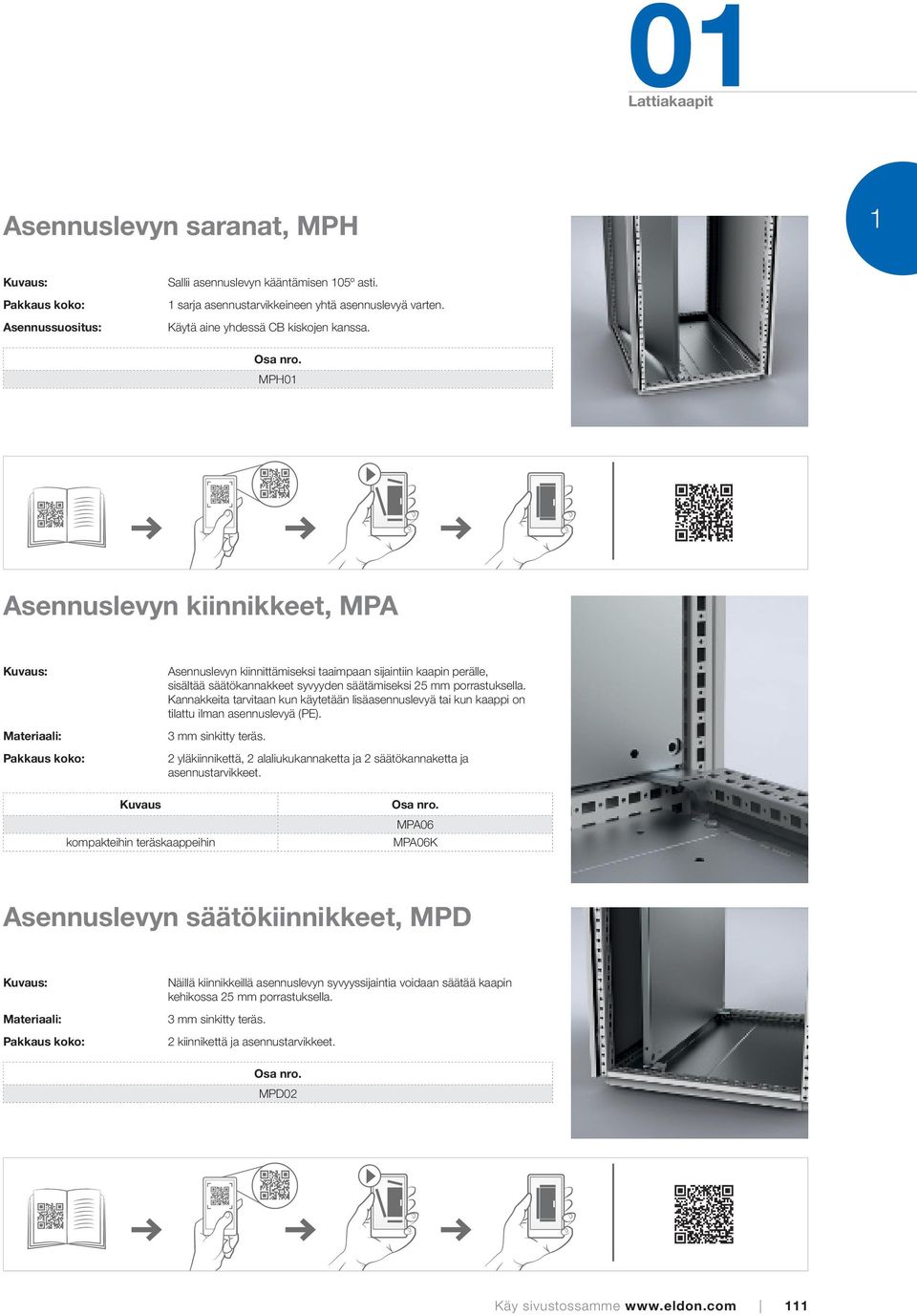

2 01 Lattiakaapit Asennuslevyn saranat, MPH 1 Sallii asennuslevyn kääntämisen 105º asti. 1 sarja asennustarvikkeineen yhtä asennuslevyä varten. Käytä aine yhdessä CB kiskojen kanssa. MPH01 Asennuslevyn kiinnikkeet, MPA Asennuslevyn kiinnittämiseksi taaimpaan sijaintiin kaapin perälle, sisältää säätökannakkeet syvyyden säätämiseksi 25 mm porrastuksella. Kannakkeita tarvitaan kun käytetään lisäasennuslevyä tai kun kaappi on tilattu ilman asennuslevyä (PE). 3 mm sinkitty teräs. 2 yläkiinnikettä, 2 alaliukukannaketta ja 2 säätökannaketta ja asennustarvikkeet. Kuvaus kompakteihin teräskaappeihin MPA06 MPA06K Asennuslevyn säätökiinnikkeet, MPD Näillä kiinnikkeillä asennuslevyn syvyyssijaintia voidaan säätää kaapin kehikossa 25 mm porrastuksella. 3 mm sinkitty teräs. 2 kiinnikettä ja asennustarvikkeet. MPD02 Käy sivustossamme 111

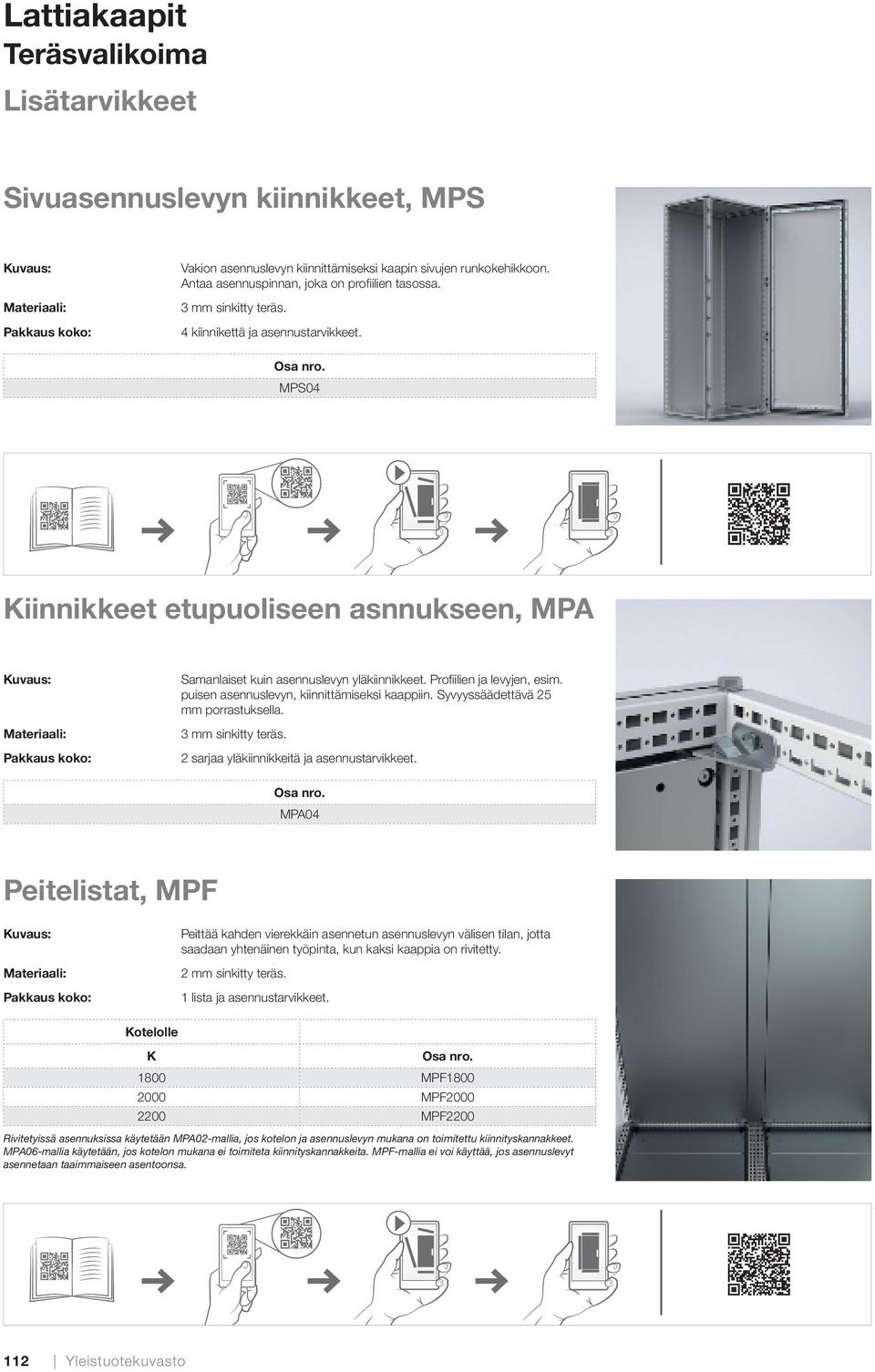

3 Lattiakaapit Teräsvalikoima Lisätarvikkeet Sivuasennuslevyn kiinnikkeet, MPS Vakion asennuslevyn kiinnittämiseksi kaapin sivujen runkokehikkoon. Antaa asennuspinnan, joka on profi ilien tasossa. 3 mm sinkitty teräs. 4 kiinnikettä ja asennustarvikkeet. MPS04 Kiinnikkeet etupuoliseen asnnukseen, MPA Samanlaiset kuin asennuslevyn yläkiinnikkeet. Profi ilien ja levyjen, esim. puisen asennuslevyn, kiinnittämiseksi kaappiin. Syvyyssäädettävä 25 mm porrastuksella. 3 mm sinkitty teräs. 2 sarjaa yläkiinnikkeitä ja asennustarvikkeet. MPA04 Peitelistat, MPF Peittää kahden vierekkäin asennetun asennuslevyn välisen tilan, jotta saadaan yhtenäinen työpinta, kun kaksi kaappia on rivitetty. 2 mm sinkitty teräs. 1 lista ja asennustarvikkeet. K 1800 MPF MPF MPF2200 Rivitetyissä asennuksissa käytetään MPA02-mallia, jos kotelon ja asennuslevyn mukana on toimitettu kiinnityskannakkeet. MPA06-mallia käytetään, jos kotelon mukana ei toimiteta kiinnityskannakkeita. MPF-mallia ei voi käyttää, jos asennuslevyt asennetaan taaimmaiseen asentoonsa. 112 Yleistuotekuvasto

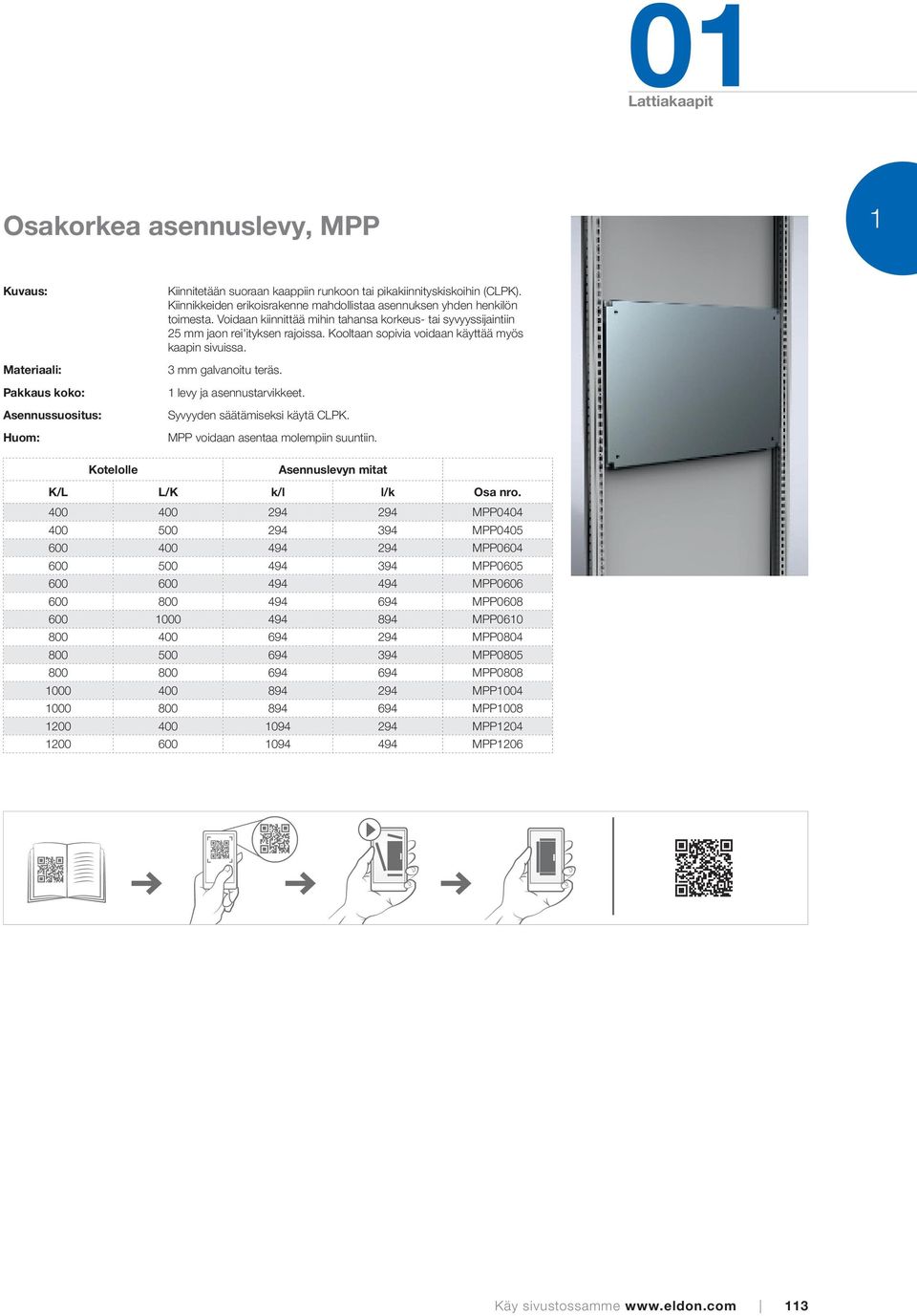

4 01 Lattiakaapit Osakorkea asennuslevy, MPP 1 Huom: Kiinnitetään suoraan kaappiin runkoon tai pikakiinnityskiskoihin (CLPK). Kiinnikkeiden erikoisrakenne mahdollistaa asennuksen yhden henkilön toimesta. Voidaan kiinnittää mihin tahansa korkeus- tai syvyyssijaintiin 25 mm jaon rei'ityksen rajoissa. Kooltaan sopivia voidaan käyttää myös kaapin sivuissa. 3 mm galvanoitu teräs. 1 levy ja asennustarvikkeet. Syvyyden säätämiseksi käytä CLPK. MPP voidaan asentaa molempiin suuntiin. Asennuslevyn mitat K/L L/K k/l l/k MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP MPP1206 Käy sivustossamme 113

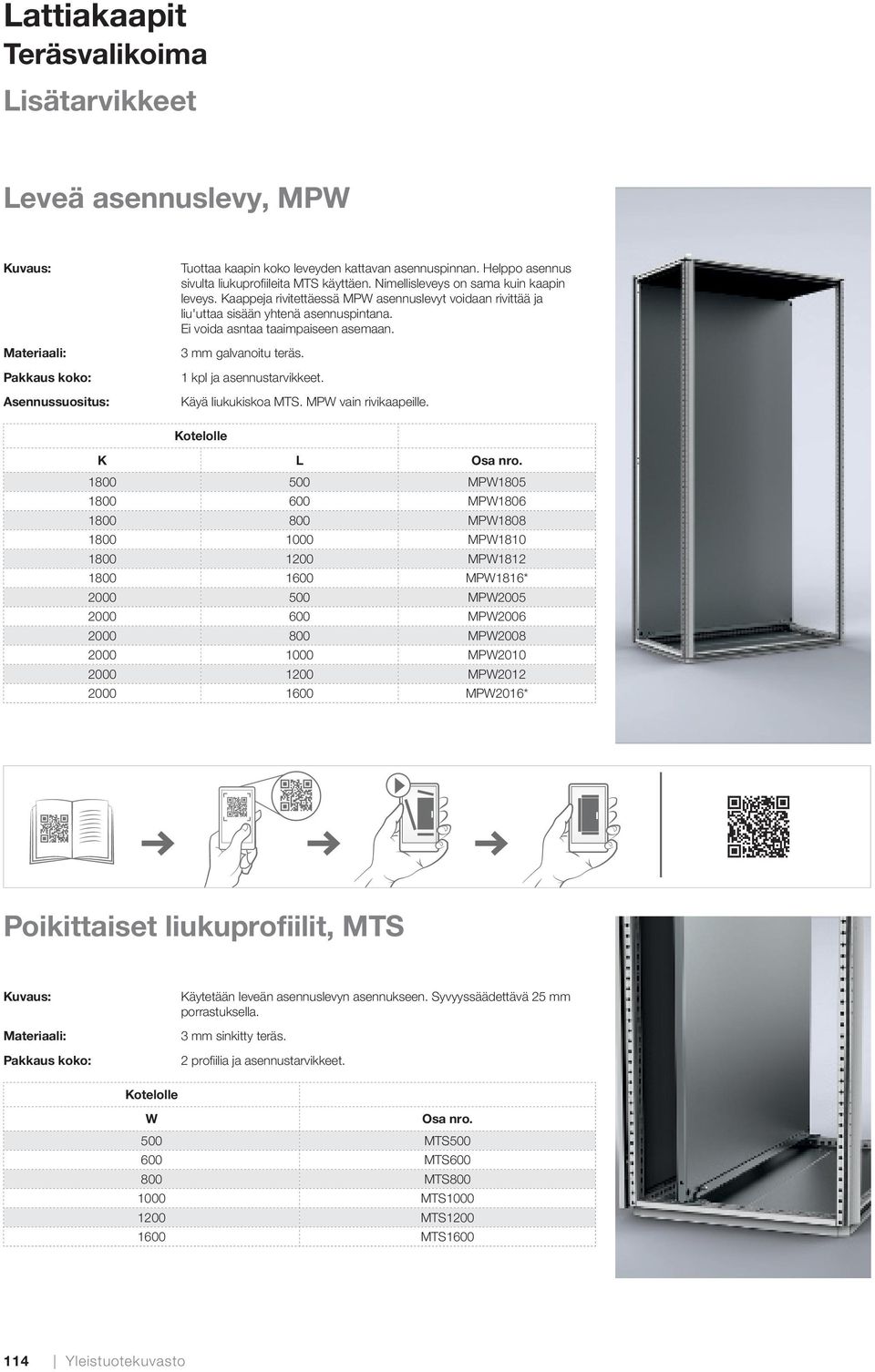

5 Lattiakaapit Teräsvalikoima Lisätarvikkeet Leveä asennuslevy, MPW Tuottaa kaapin koko leveyden kattavan asennuspinnan. Helppo asennus sivulta liukuprofi ileita MTS käyttäen. Nimellisleveys on sama kuin kaapin leveys. Kaappeja rivitettäessä MPW asennuslevyt voidaan rivittää ja liu'uttaa sisään yhtenä asennuspintana. Ei voida asntaa taaimpaiseen asemaan. 3 mm galvanoitu teräs. 1 kpl ja asennustarvikkeet. Käyä liukukiskoa MTS. MPW vain rivikaapeille. K L MPW MPW MPW MPW MPW MPW1816* MPW MPW MPW MPW MPW MPW2016* Poikittaiset liukuprofiilit, MTS Käytetään leveän asennuslevyn asennukseen. Syvyyssäädettävä 25 mm porrastuksella. 3 mm sinkitty teräs. 2 profi ilia ja asennustarvikkeet. W 500 MTS MTS MTS MTS MTS MTS Yleistuotekuvasto

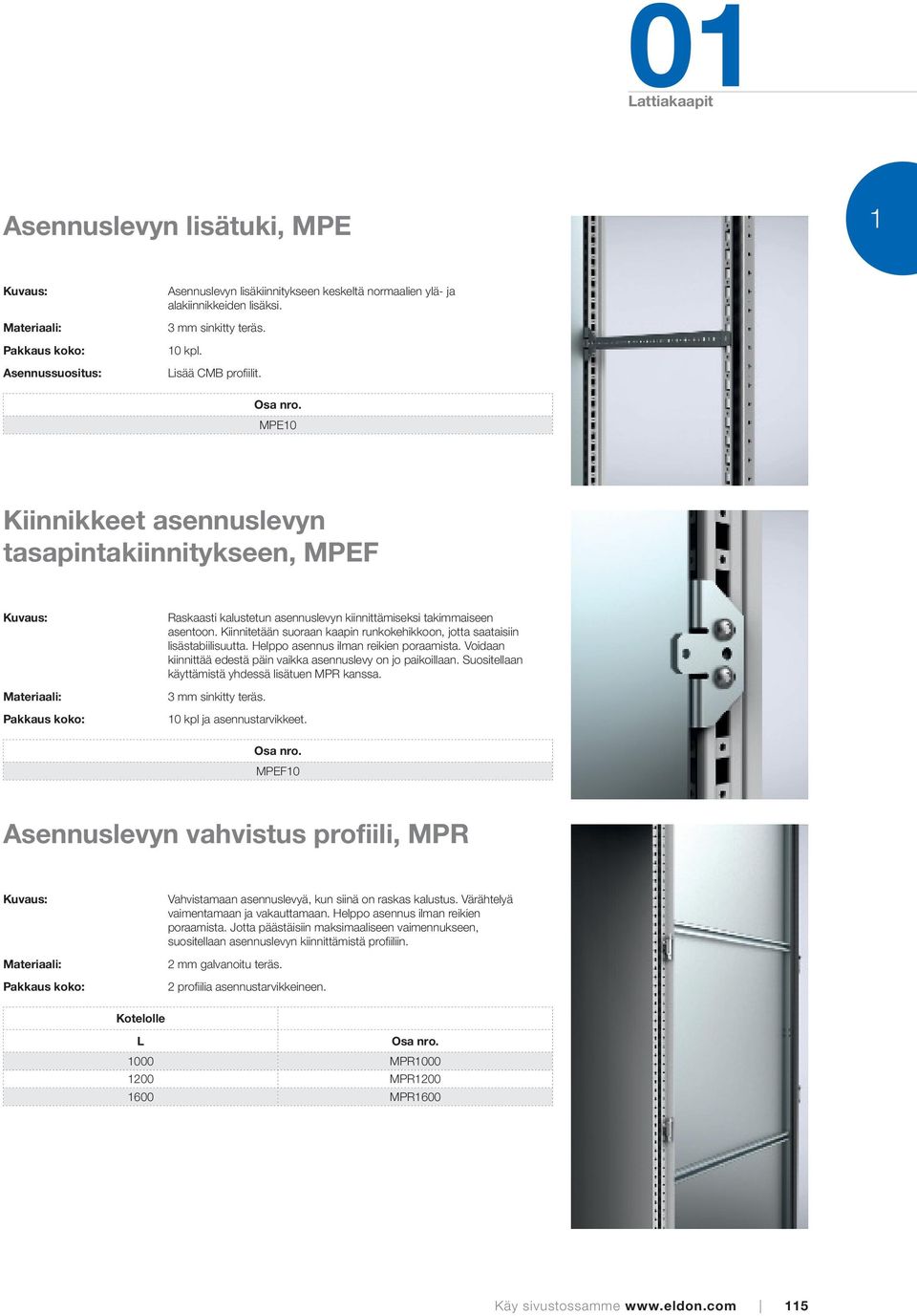

6 01 Lattiakaapit Asennuslevyn lisätuki, MPE 1 Asennuslevyn lisäkiinnitykseen keskeltä normaalien ylä- ja alakiinnikkeiden lisäksi. 3 mm sinkitty teräs. 10 kpl. Lisää CMB profiilit. MPE10 Kiinnikkeet asennuslevyn tasapintakiinnitykseen, MPEF Raskaasti kalustetun asennuslevyn kiinnittämiseksi takimmaiseen asentoon. Kiinnitetään suoraan kaapin runkokehikkoon, jotta saataisiin lisästabiilisuutta. Helppo asennus ilman reikien poraamista. Voidaan kiinnittää edestä päin vaikka asennuslevy on jo paikoillaan. Suositellaan käyttämistä yhdessä lisätuen MPR kanssa. 3 mm sinkitty teräs. 10 kpl ja asennustarvikkeet. MPEF10 Asennuslevyn vahvistus profiili, MPR Vahvistamaan asennuslevyä, kun siinä on raskas kalustus. Värähtelyä vaimentamaan ja vakauttamaan. Helppo asennus ilman reikien poraamista. Jotta päästäisiin maksimaaliseen vaimennukseen, suositellaan asennuslevyn kiinnittämistä profiiliin. 2 mm galvanoitu teräs. 2 profiilia asennustarvikkeineen. L 1000 MPR MPR MPR1600 Käy sivustossamme 115

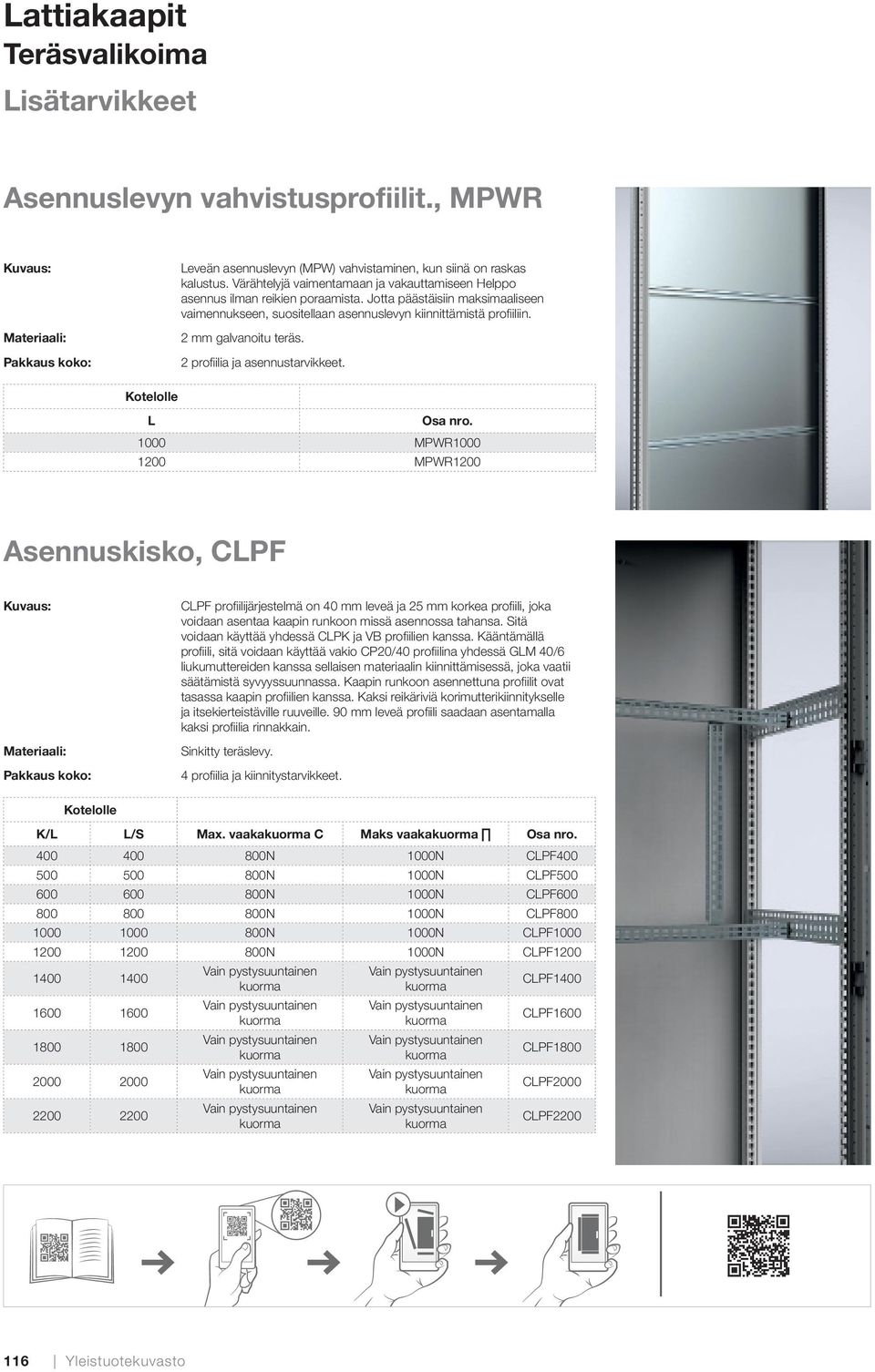

7 Lattiakaapit Teräsvalikoima Lisätarvikkeet Asennuslevyn vahvistusprofiilit., MPWR Leveän asennuslevyn (MPW) vahvistaminen, kun siinä on raskas kalustus. Värähtelyjä vaimentamaan ja vakauttamiseen Helppo asennus ilman reikien poraamista. Jotta päästäisiin maksimaaliseen vaimennukseen, suositellaan asennuslevyn kiinnittämistä profi iliin. 2 mm galvanoitu teräs. 2 profi ilia ja asennustarvikkeet. L 1000 MPWR MPWR1200 Asennuskisko, CLPF CLPF profi ilijärjestelmä on 40 mm leveä ja 25 mm korkea profi ili, joka voidaan asentaa kaapin runkoon missä asennossa tahansa. Sitä voidaan käyttää yhdessä CLPK ja VB profi ilien kanssa. Kääntämällä profi ili, sitä voidaan käyttää vakio CP20/40 profi ilina yhdessä GLM 40/6 liukumuttereiden kanssa sellaisen materiaalin kiinnittämisessä, joka vaatii säätämistä syvyyssuunnassa. Kaapin runkoon asennettuna profi ilit ovat tasassa kaapin profi ilien kanssa. Kaksi reikäriviä korimutterikiinnitykselle ja itsekierteistäville ruuveille. 90 mm leveä profi ili saadaan asentamalla kaksi profi ilia rinnakkain. Sinkitty teräslevy. 4 profi ilia ja kiinnitystarvikkeet. K/L L/S Max. vaakakuorma C Maks vaakakuorma N 1000N CLPF N 1000N CLPF N 1000N CLPF N 1000N CLPF N 1000N CLPF N 1000N CLPF Vain pystysuuntainen kuorma Vain pystysuuntainen kuorma Vain pystysuuntainen kuorma Vain pystysuuntainen kuorma Vain pystysuuntainen kuorma Vain pystysuuntainen kuorma Vain pystysuuntainen kuorma Vain pystysuuntainen kuorma Vain pystysuuntainen kuorma Vain pystysuuntainen kuorma CLPF1400 CLPF1600 CLPF1800 CLPF2000 CLPF Yleistuotekuvasto

8 01 Lattiakaapit Pikakiinnityskisko, CLPK 1 Yleisprofiili asennettavaksi sekä syvyys- että leveyssuunnassa kaapin rungon 25 mm jaon DIN rei'itykseen tai yhdessä CLPF ja VB profiilien kanssa. 75 mm leveä profiili on varustettu kolmella reikärivillä. Joista yksi on 90 asteen kulmassa. Tämä mahdollistaa CLPF profiilien asentamisen kummankin suuntaisesti. CLPK profiili voidaan kiinnittää itsekierteistävillä ruuveilla. 1,5 mm sinkitty teräslevy. 4 profiilia. Lisää kaapin korkuiset CLPF profiilit kaapin takaosaan asentaessasi CLPK. Asennussuositus vain EKS-, EKSS- EKD- ja EKDS-kaapeille L/S Maks. kuorma N CLPK N CLPK N CLPK N CLPK N CLPK N CLPK1200 Liukumutterit asennuskiskoille, GLM Liukumutteri käytettäväksi CP-asennuskiskossa ja CLPF profiilissa komponentien helppoon kiinnitykseen. Sinkitty teräs. 50 kpl. Kierre Käytetään yhdessä M6 CP1020, CP1020U, CP2020, CP2020U GLM20-6P M8 CP1020, CP1020U, CP2020, CP2020U GLM20-8P M6 CP2040, CP2040U, CLPF profiles GLM40-6P M8 CP2040, CP2040U, CLPF profiles GLM40-8P Käy sivustossamme 117

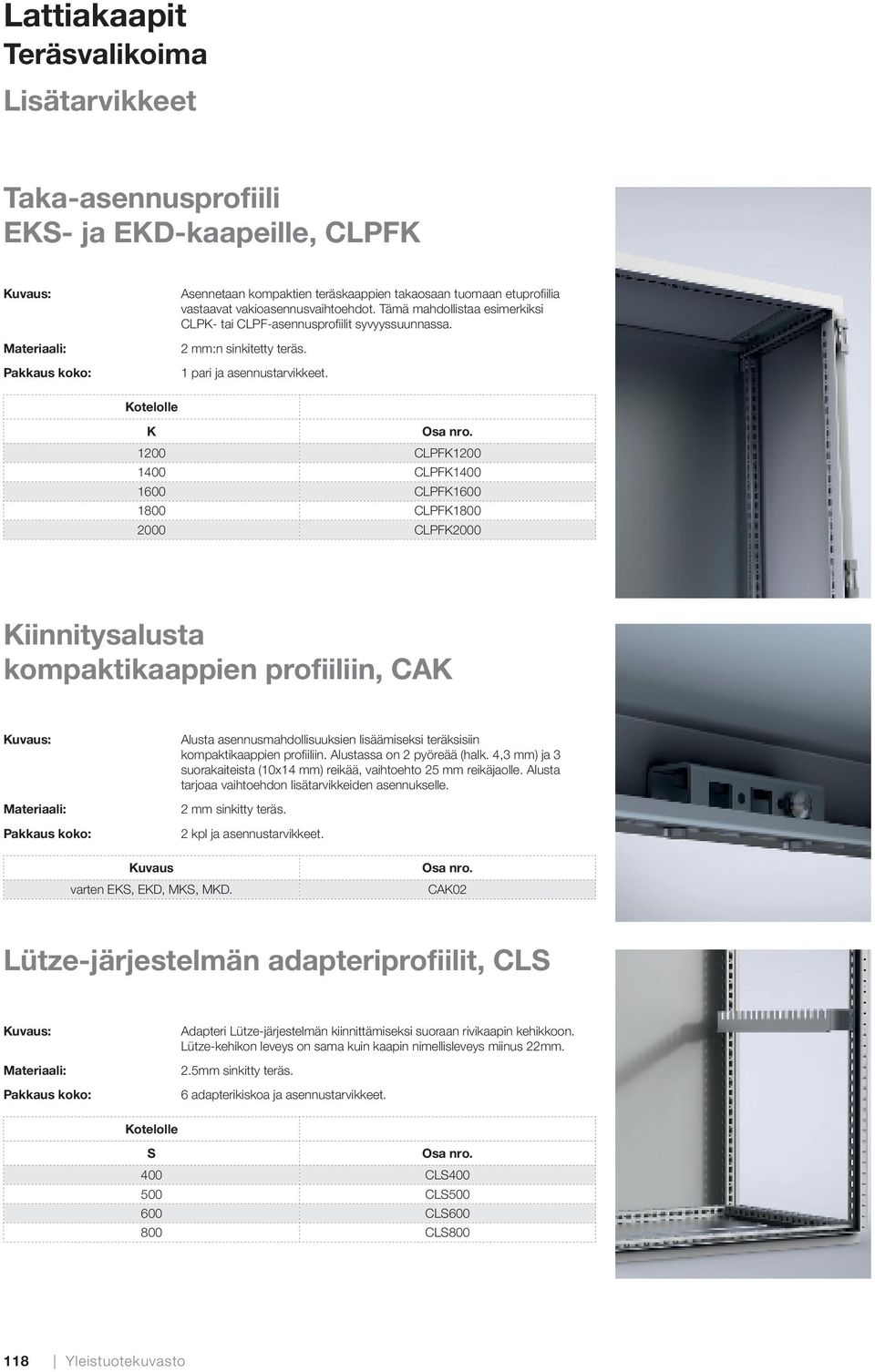

9 Lattiakaapit Teräsvalikoima Lisätarvikkeet Taka-asennusprofiili EKS- ja EKD-kaapeille, CLPFK Asennetaan kompaktien teräskaappien takaosaan tuomaan etuprofiilia vastaavat vakioasennusvaihtoehdot. Tämä mahdollistaa esimerkiksi CLPK- tai CLPF-asennusprofiilit syvyyssuunnassa. 2 mm:n sinkitetty teräs. 1 pari ja asennustarvikkeet. K 1200 CLPFK CLPFK CLPFK CLPFK CLPFK2000 Kiinnitysalusta kompaktikaappien profiiliin, CAK Alusta asennusmahdollisuuksien lisäämiseksi teräksisiin kompaktikaappien profiiliin. Alustassa on 2 pyöreää (halk. 4,3 mm) ja 3 suorakaiteista (10x14 mm) reikää, vaihtoehto 25 mm reikäjaolle. Alusta tarjoaa vaihtoehdon lisätarvikkeiden asennukselle. 2 mm sinkitty teräs. 2 kpl ja asennustarvikkeet. Kuvaus varten EKS, EKD, MKS, MKD. CAK02 Lütze-järjestelmän adapteriprofiilit, CLS Adapteri Lütze-järjestelmän kiinnittämiseksi suoraan rivikaapin kehikkoon. Lütze-kehikon leveys on sama kuin kaapin nimellisleveys miinus 22mm. 2.5mm sinkitty teräs. 6 adapterikiskoa ja asennustarvikkeet. S 400 CLS CLS CLS CLS Yleistuotekuvasto

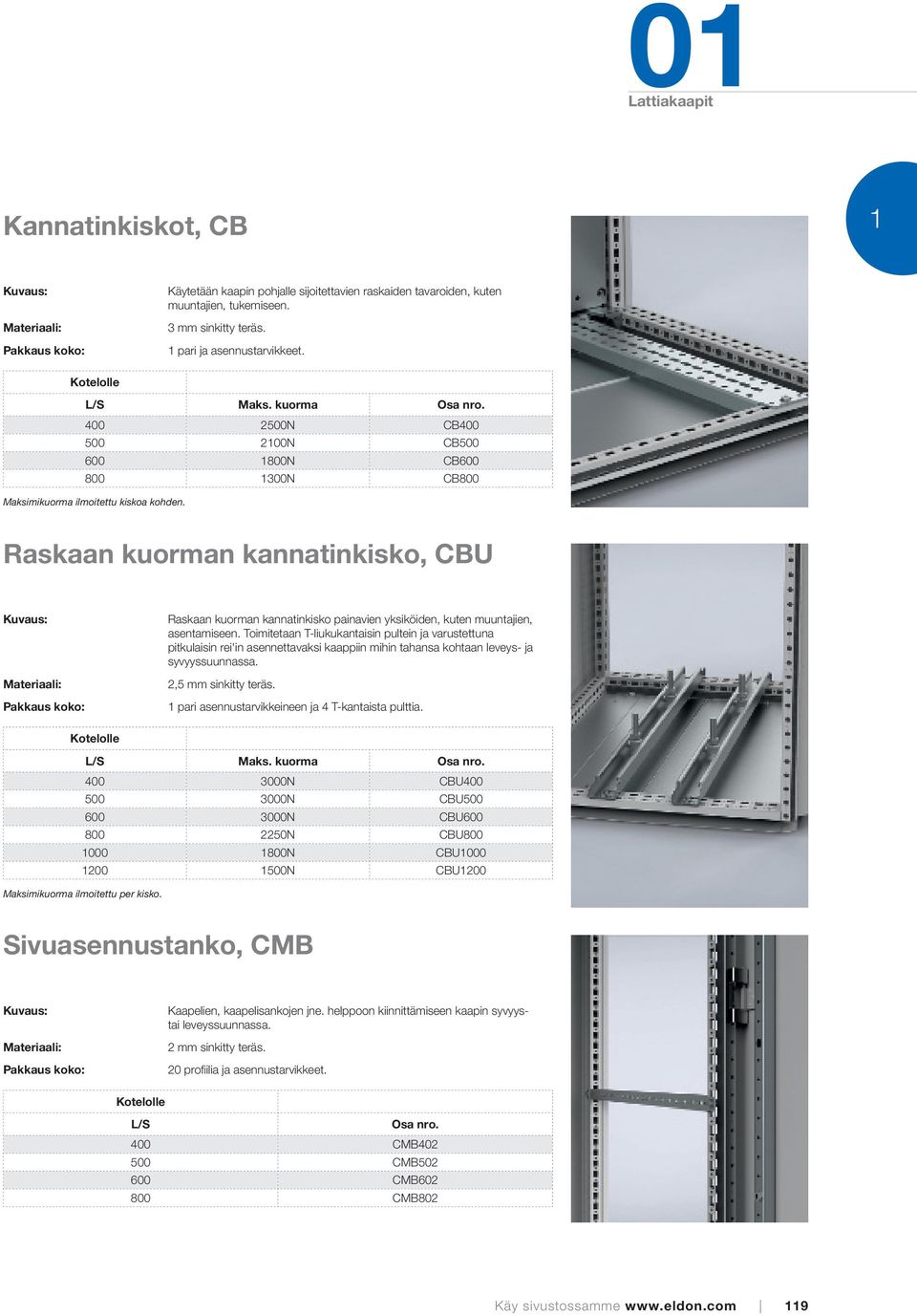

10 01 Lattiakaapit Kannatinkiskot, CB 1 Käytetään kaapin pohjalle sijoitettavien raskaiden tavaroiden, kuten muuntajien, tukemiseen. 3 mm sinkitty teräs. 1 pari ja asennustarvikkeet. L/S Maks. kuorma N CB N CB N CB N CB800 Maksimikuorma ilmoitettu kiskoa kohden. Raskaan kuorman kannatinkisko, CBU Raskaan kuorman kannatinkisko painavien yksiköiden, kuten muuntajien, asentamiseen. Toimitetaan T-liukukantaisin pultein ja varustettuna pitkulaisin rei'in asennettavaksi kaappiin mihin tahansa kohtaan leveys- ja syvyyssuunnassa. 2,5 mm sinkitty teräs. 1 pari asennustarvikkeineen ja 4 T-kantaista pulttia. L/S Maks. kuorma N CBU N CBU N CBU N CBU N CBU N CBU1200 Maksimikuorma ilmoitettu per kisko. Sivuasennustanko, CMB Kaapelien, kaapelisankojen jne. helppoon kiinnittämiseen kaapin syvyystai leveyssuunnassa. 2 mm sinkitty teräs. 20 profiilia ja asennustarvikkeet. L/S 400 CMB CMB CMB CMB802 Käy sivustossamme 119

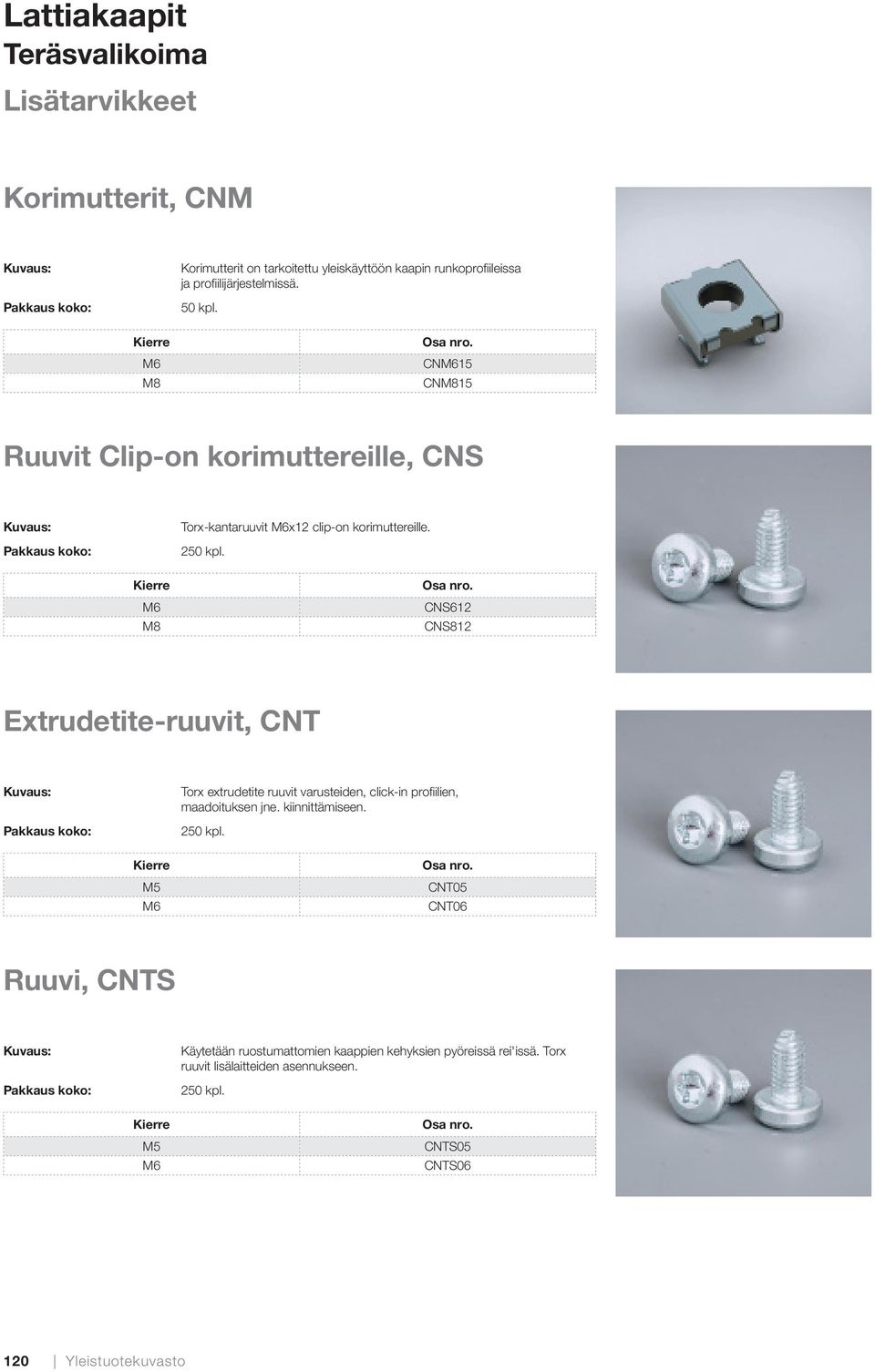

11 Lattiakaapit Teräsvalikoima Lisätarvikkeet Korimutterit, CNM Korimutterit on tarkoitettu yleiskäyttöön kaapin runkoprofiileissa ja profiilijärjestelmissä. 50 kpl. Kierre M6 M8 CNM615 CNM815 Ruuvit Clip-on korimuttereille, CNS Torx-kantaruuvit M6x12 clip-on korimuttereille. 250 kpl. Kierre M6 M8 CNS612 CNS812 Extrudetite-ruuvit, CNT Torx extrudetite ruuvit varusteiden, click-in profiilien, maadoituksen jne. kiinnittämiseen. 250 kpl. Kierre M5 M6 CNT05 CNT06 Ruuvi, CNTS Käytetään ruostumattomien kaappien kehyksien pyöreissä rei'issä. Torx ruuvit lisälaitteiden asennukseen. 250 kpl. Kierre M5 M6 CNTS05 CNTS Yleistuotekuvasto

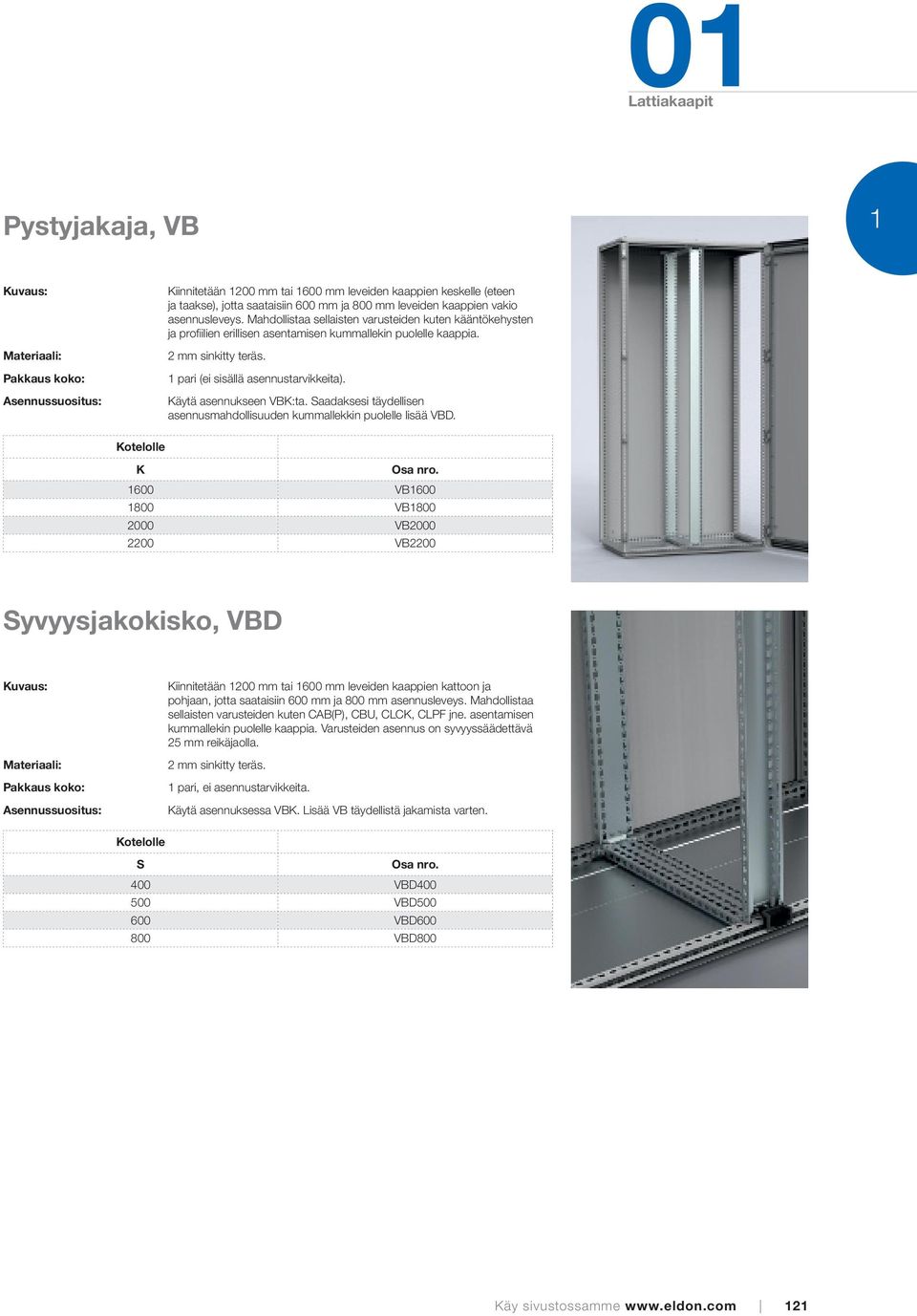

12 01 Lattiakaapit Pystyjakaja, VB 1 Kiinnitetään 1200 mm tai 1600 mm leveiden kaappien keskelle (eteen ja taakse), jotta saataisiin 600 mm ja 800 mm leveiden kaappien vakio asennusleveys. Mahdollistaa sellaisten varusteiden kuten kääntökehysten ja profiilien erillisen asentamisen kummallekin puolelle kaappia. 2 mm sinkitty teräs. 1 pari (ei sisällä asennustarvikkeita). Käytä asennukseen VBK:ta. Saadaksesi täydellisen asennusmahdollisuuden kummallekkin puolelle lisää VBD. K 1600 VB VB VB VB2200 Syvyysjakokisko, VBD Kiinnitetään 1200 mm tai 1600 mm leveiden kaappien kattoon ja pohjaan, jotta saataisiin 600 mm ja 800 mm asennusleveys. Mahdollistaa sellaisten varusteiden kuten CAB(P), CBU, CLCK, CLPF jne. asentamisen kummallekin puolelle kaappia. Varusteiden asennus on syvyyssäädettävä 25 mm reikäjaolla. 2 mm sinkitty teräs. 1 pari, ei asennustarvikkeita. Käytä asennuksessa VBK. Lisää VB täydellistä jakamista varten. S 400 VBD VBD VBD VBD800 Käy sivustossamme 121

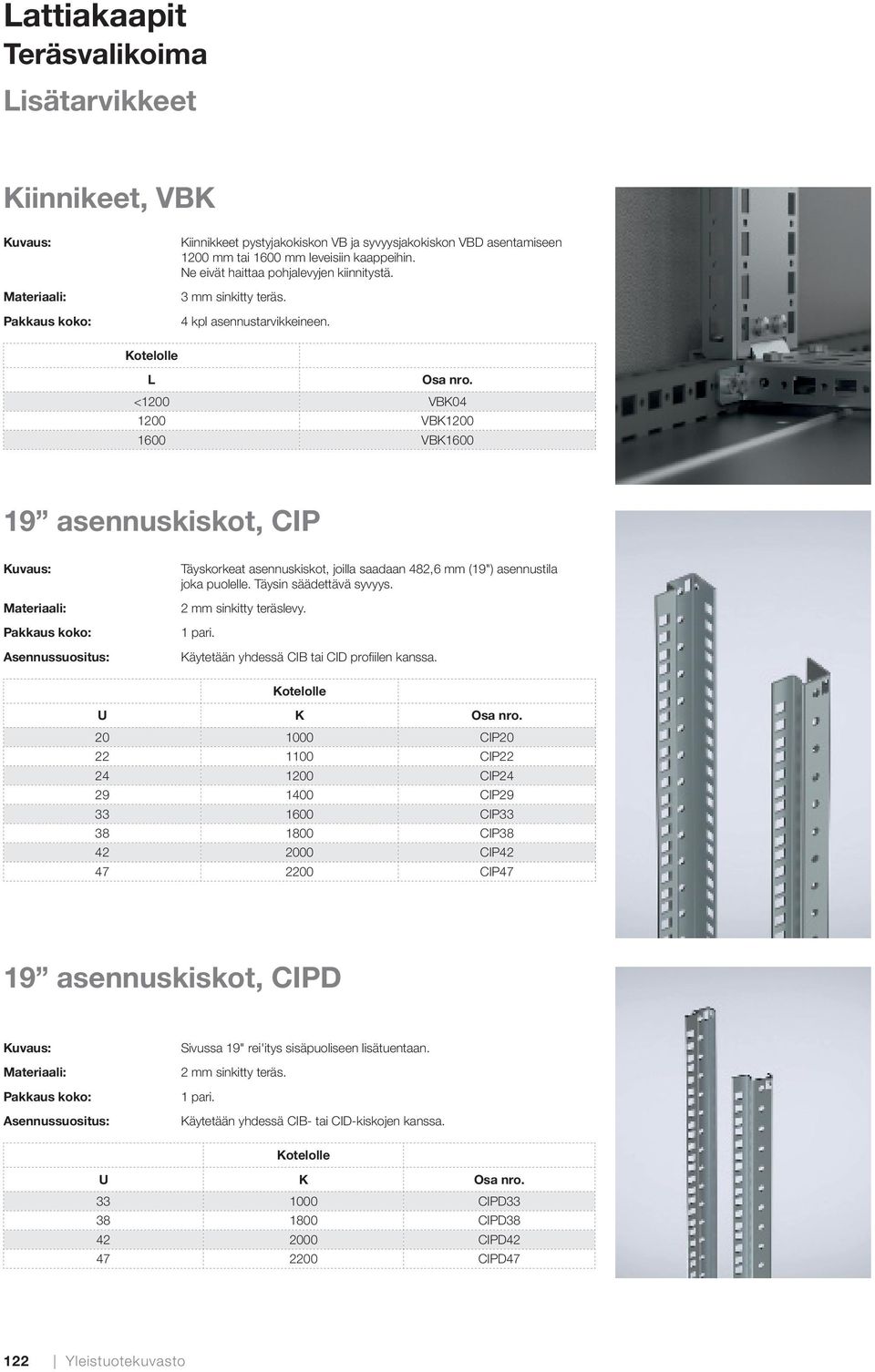

13 Lattiakaapit Teräsvalikoima Lisätarvikkeet Kiinnikeet, VBK Kiinnikkeet pystyjakokiskon VB ja syvyysjakokiskon VBD asentamiseen 1200 mm tai 1600 mm leveisiin kaappeihin. Ne eivät haittaa pohjalevyjen kiinnitystä. 3 mm sinkitty teräs. 4 kpl asennustarvikkeineen. L <1200 VBK VBK VBK asennuskiskot, CIP Täyskorkeat asennuskiskot, joilla saadaan 482,6 mm (19") asennustila joka puolelle. Täysin säädettävä syvyys. 2 mm sinkitty teräslevy. 1 pari. Käytetään yhdessä CIB tai CID profiilen kanssa. U K CIP CIP CIP CIP CIP CIP CIP CIP47 19 asennuskiskot, CIPD Sivussa 19" rei'itys sisäpuoliseen lisätuentaan. 2 mm sinkitty teräs. 1 pari. Käytetään yhdessä CIB- tai CID-kiskojen kanssa. U K CIPD CIPD CIPD CIPD Yleistuotekuvasto

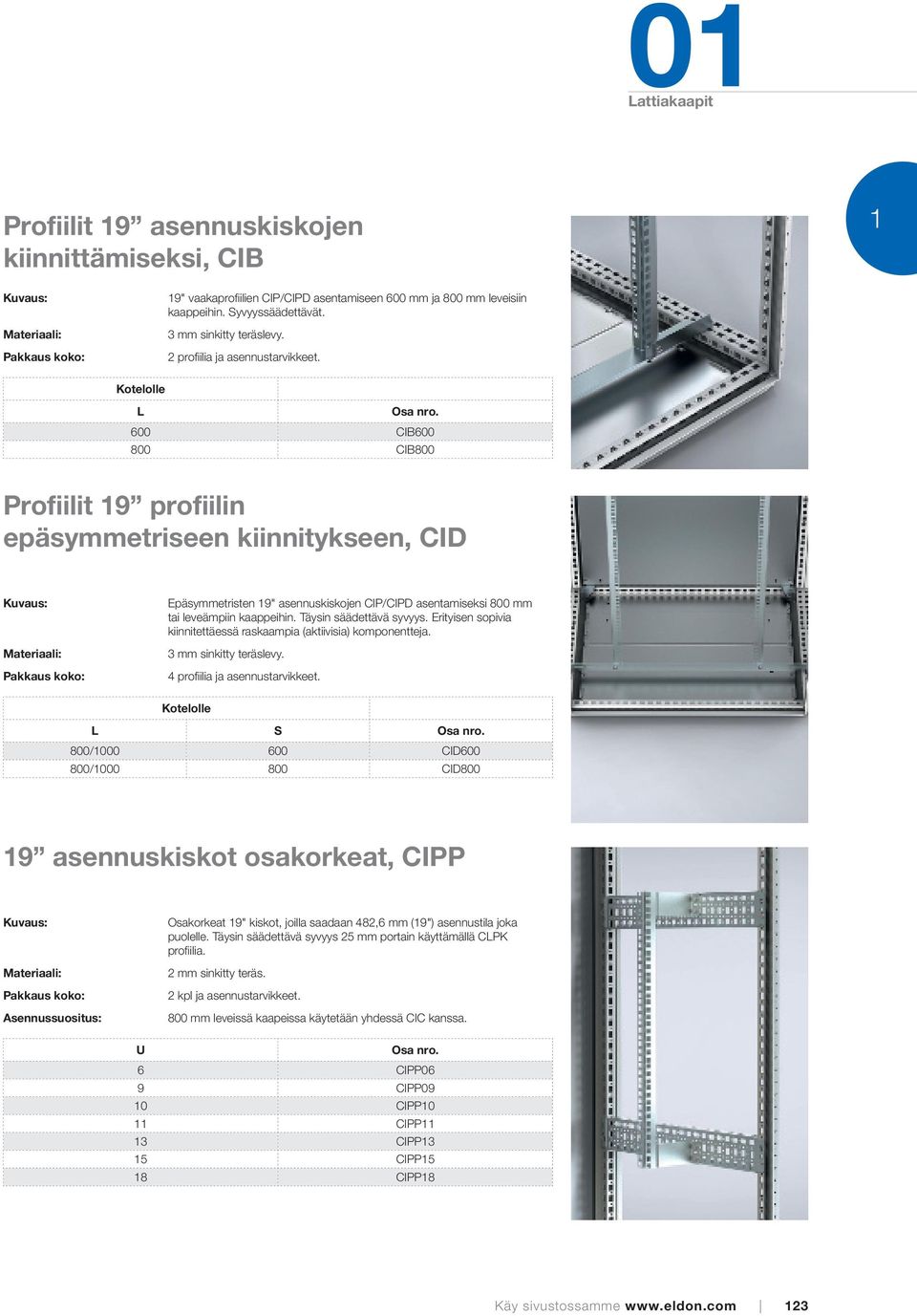

14 01 Lattiakaapit Profiilit 19 asennuskiskojen kiinnittämiseksi, CIB 1 19" vaakaprofiilien CIP/CIPD asentamiseen 600 mm ja 800 mm leveisiin kaappeihin. Syvyyssäädettävät. 3 mm sinkitty teräslevy. 2 profiilia ja asennustarvikkeet. L 600 CIB CIB800 Profiilit 19 profiilin epäsymmetriseen kiinnitykseen, CID Epäsymmetristen 19" asennuskiskojen CIP/CIPD asentamiseksi 800 mm tai leveämpiin kaappeihin. Täysin säädettävä syvyys. Erityisen sopivia kiinnitettäessä raskaampia (aktiivisia) komponentteja. 3 mm sinkitty teräslevy. 4 profiilia ja asennustarvikkeet. L S 800/ CID / CID asennuskiskot osakorkeat, CIPP Osakorkeat 19" kiskot, joilla saadaan 482,6 mm (19") asennustila joka puolelle. Täysin säädettävä syvyys 25 mm portain käyttämällä CLPK profiilia. 2 mm sinkitty teräs. 2 kpl ja asennustarvikkeet. 800 mm leveissä kaapeissa käytetään yhdessä CIC kanssa. U 6 CIPP06 9 CIPP09 10 CIPP10 11 CIPP11 13 CIPP13 15 CIPP15 18 CIPP18 Käy sivustossamme 123

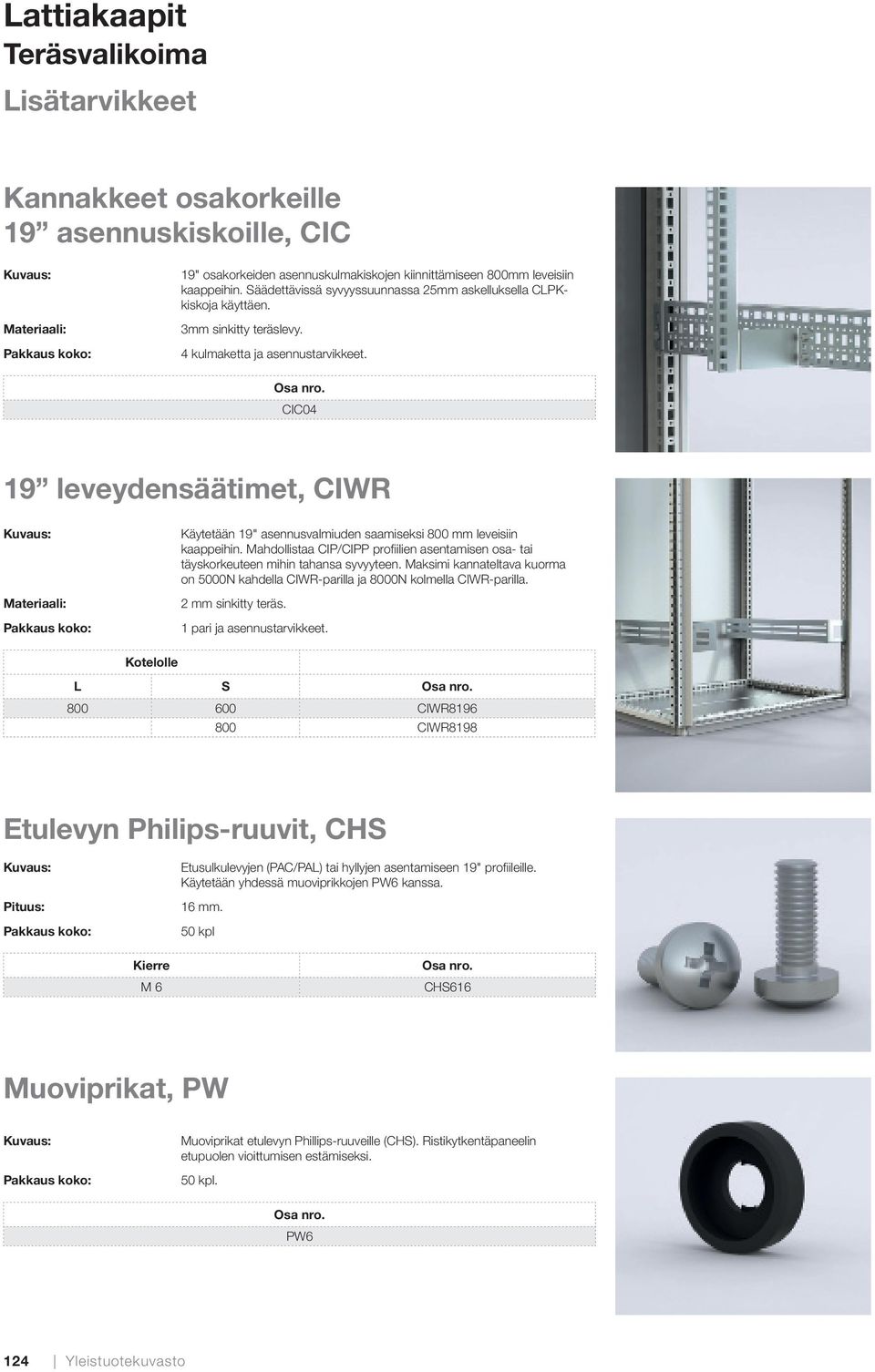

15 Lattiakaapit Teräsvalikoima Lisätarvikkeet Kannakkeet osakorkeille 19 asennuskiskoille, CIC 19" osakorkeiden asennuskulmakiskojen kiinnittämiseen 800mm leveisiin kaappeihin. Säädettävissä syvyyssuunnassa 25mm askelluksella CLPKkiskoja käyttäen. 3mm sinkitty teräslevy. 4 kulmaketta ja asennustarvikkeet. CIC04 19 leveydensäätimet, CIWR Käytetään 19" asennusvalmiuden saamiseksi 800 mm leveisiin kaappeihin. Mahdollistaa CIP/CIPP profiilien asentamisen osa- tai täyskorkeuteen mihin tahansa syvyyteen. Maksimi kannateltava kuorma on 5000N kahdella CIWR-parilla ja 8000N kolmella CIWR-parilla. 2 mm sinkitty teräs. 1 pari ja asennustarvikkeet. L S CIWR CIWR8198 Etulevyn Philips-ruuvit, CHS Pituus: Etusulkulevyjen (PAC/PAL) tai hyllyjen asentamiseen 19" profiileille. Käytetään yhdessä muoviprikkojen PW6 kanssa. 16 mm. 50 kpl Kierre M 6 CHS616 Muoviprikat, PW Muoviprikat etulevyn Phillips-ruuveille (CHS). Ristikytkentäpaneelin etupuolen vioittumisen estämiseksi. 50 kpl. PW6 124 Yleistuotekuvasto

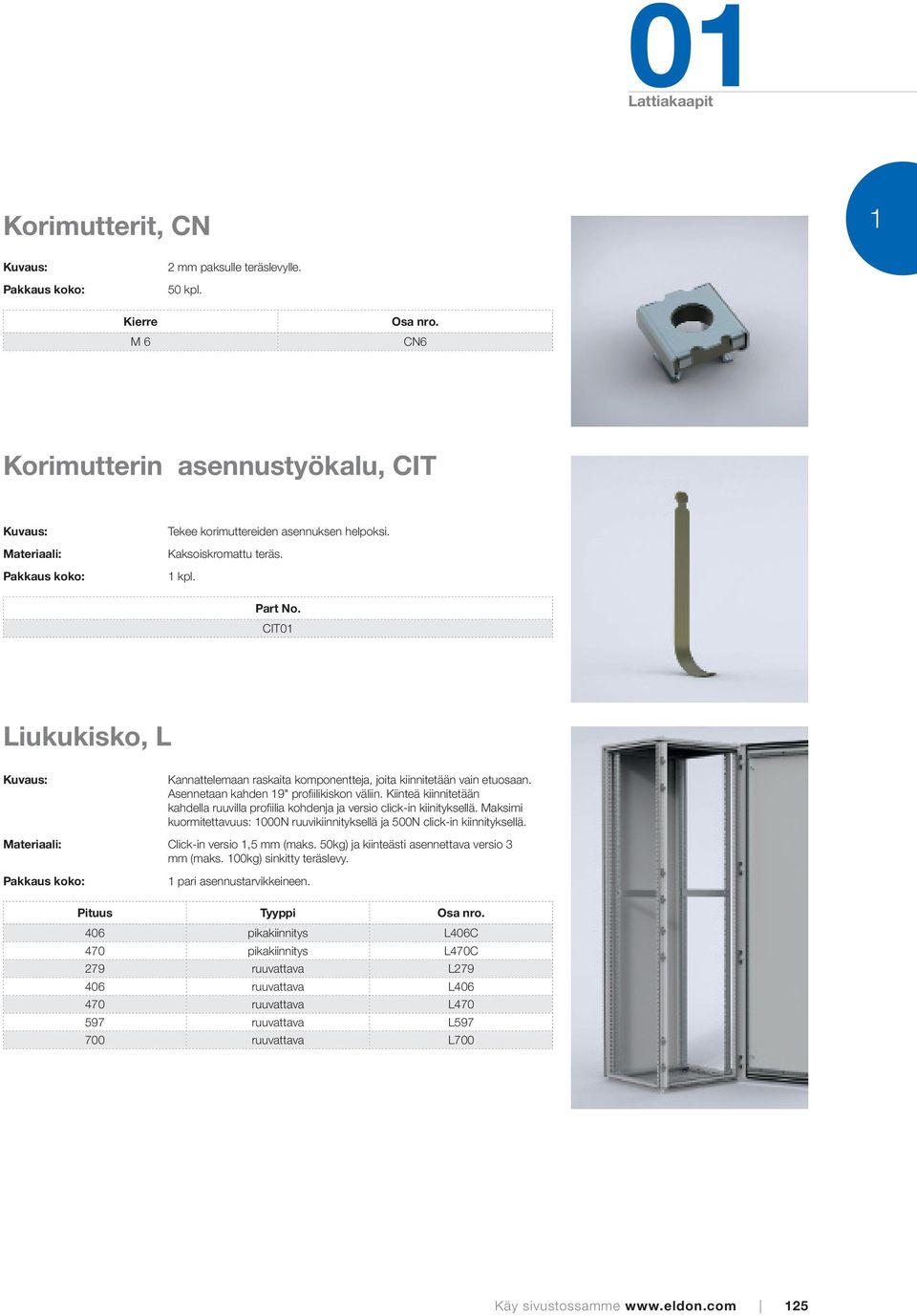

16 01 Lattiakaapit Korimutterit, CN 1 2 mm paksulle teräslevylle. 50 kpl. Kierre M 6 CN6 Korimutterin asennustyökalu, CIT Tekee korimuttereiden asennuksen helpoksi. Kaksoiskromattu teräs. 1 kpl. Part No. CIT01 Liukukisko, L Kannattelemaan raskaita komponentteja, joita kiinnitetään vain etuosaan. Asennetaan kahden 19" profiilikiskon väliin. Kiinteä kiinnitetään kahdella ruuvilla profiilia kohdenja ja versio click-in kiinityksellä. Maksimi kuormitettavuus: 1000N ruuvikiinnityksellä ja 500N click-in kiinnityksellä. Click-in versio 1,5 mm (maks. 50kg) ja kiinteästi asennettava versio 3 mm (maks. 100kg) sinkitty teräslevy. 1 pari asennustarvikkeineen. Pituus Tyyppi 406 pikakiinnitys L406C 470 pikakiinnitys L470C 279 ruuvattava L ruuvattava L ruuvattava L ruuvattava L ruuvattava L700 Käy sivustossamme 125

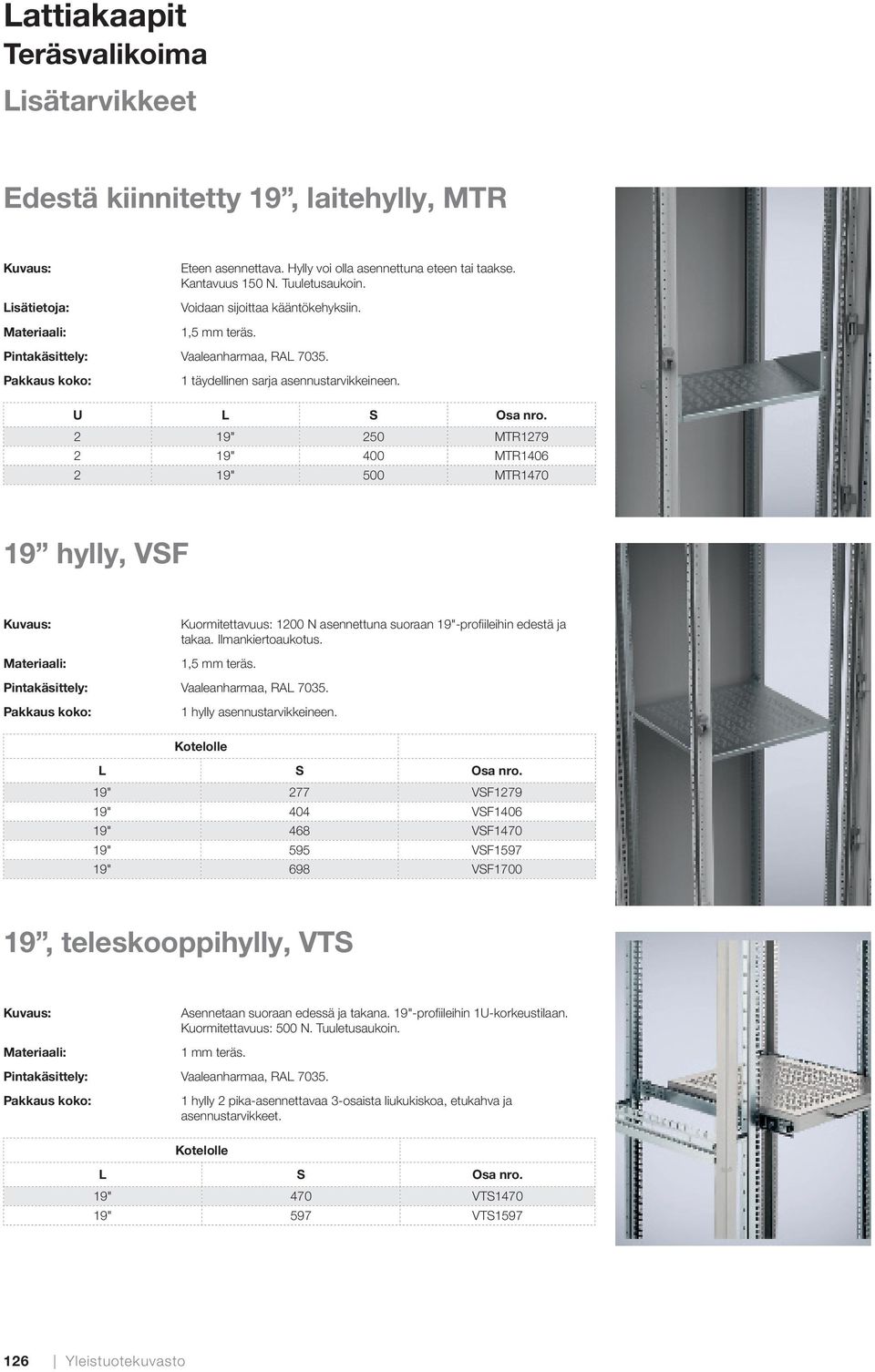

17 Lattiakaapit Teräsvalikoima Lisätarvikkeet Edestä kiinnitetty 19, laitehylly, MTR Lisätietoja: Eteen asennettava. Hylly voi olla asennettuna eteen tai taakse. Kantavuus 150 N. Tuuletusaukoin. Voidaan sijoittaa kääntökehyksiin. 1,5 mm teräs. Vaaleanharmaa, RAL täydellinen sarja asennustarvikkeineen. U L S 2 19" 250 MTR " 400 MTR " 500 MTR hylly, VSF Kuormitettavuus: 1200 N asennettuna suoraan 19"-profiileihin edestä ja takaa. Ilmankiertoaukotus. 1,5 mm teräs. Vaaleanharmaa, RAL hylly asennustarvikkeineen. L S 19" 277 VSF " 404 VSF " 468 VSF " 595 VSF " 698 VSF , teleskooppihylly, VTS Asennetaan suoraan edessä ja takana. 19"-profiileihin 1U-korkeustilaan. Kuormitettavuus: 500 N. Tuuletusaukoin. 1 mm teräs. Vaaleanharmaa, RAL hylly 2 pika-asennettavaa 3-osaista liukukiskoa, etukahva ja asennustarvikkeet. L S 19" 470 VTS " 597 VTS Yleistuotekuvasto

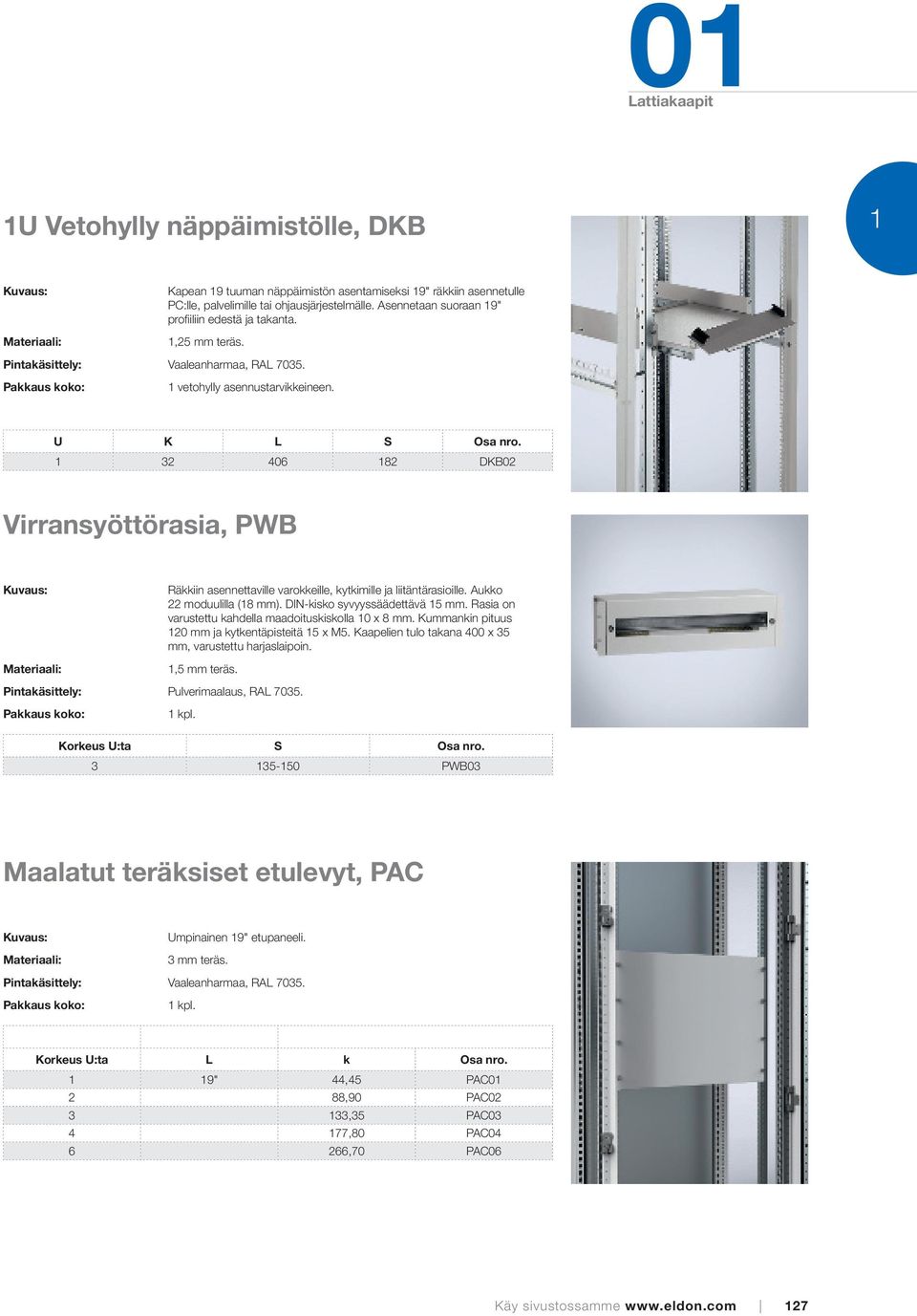

18 01 Lattiakaapit 1U Vetohylly näppäimistölle, DKB 1 Kapean 19 tuuman näppäimistön asentamiseksi 19" räkkiin asennetulle PC:lle, palvelimille tai ohjausjärjestelmälle. Asennetaan suoraan 19" profiiliin edestä ja takanta. 1,25 mm teräs. Vaaleanharmaa, RAL vetohylly asennustarvikkeineen. U K L S DKB02 Virransyöttörasia, PWB Räkkiin asennettaville varokkeille, kytkimille ja liitäntärasioille. Aukko 22 moduulilla (18 mm). DIN-kisko syvyyssäädettävä 15 mm. Rasia on varustettu kahdella maadoituskiskolla 10 x 8 mm. Kummankin pituus 120 mm ja kytkentäpisteitä 15 x M5. Kaapelien tulo takana 400 x 35 mm, varustettu harjaslaipoin. 1,5 mm teräs. Pulverimaalaus, RAL kpl. Korkeus U:ta S PWB03 Maalatut teräksiset etulevyt, PAC Umpinainen 19" etupaneeli. 3 mm teräs. Vaaleanharmaa, RAL kpl. Korkeus U:ta L k 1 19" 44,45 PAC ,90 PAC ,35 PAC ,80 PAC ,70 PAC06 Käy sivustossamme 127

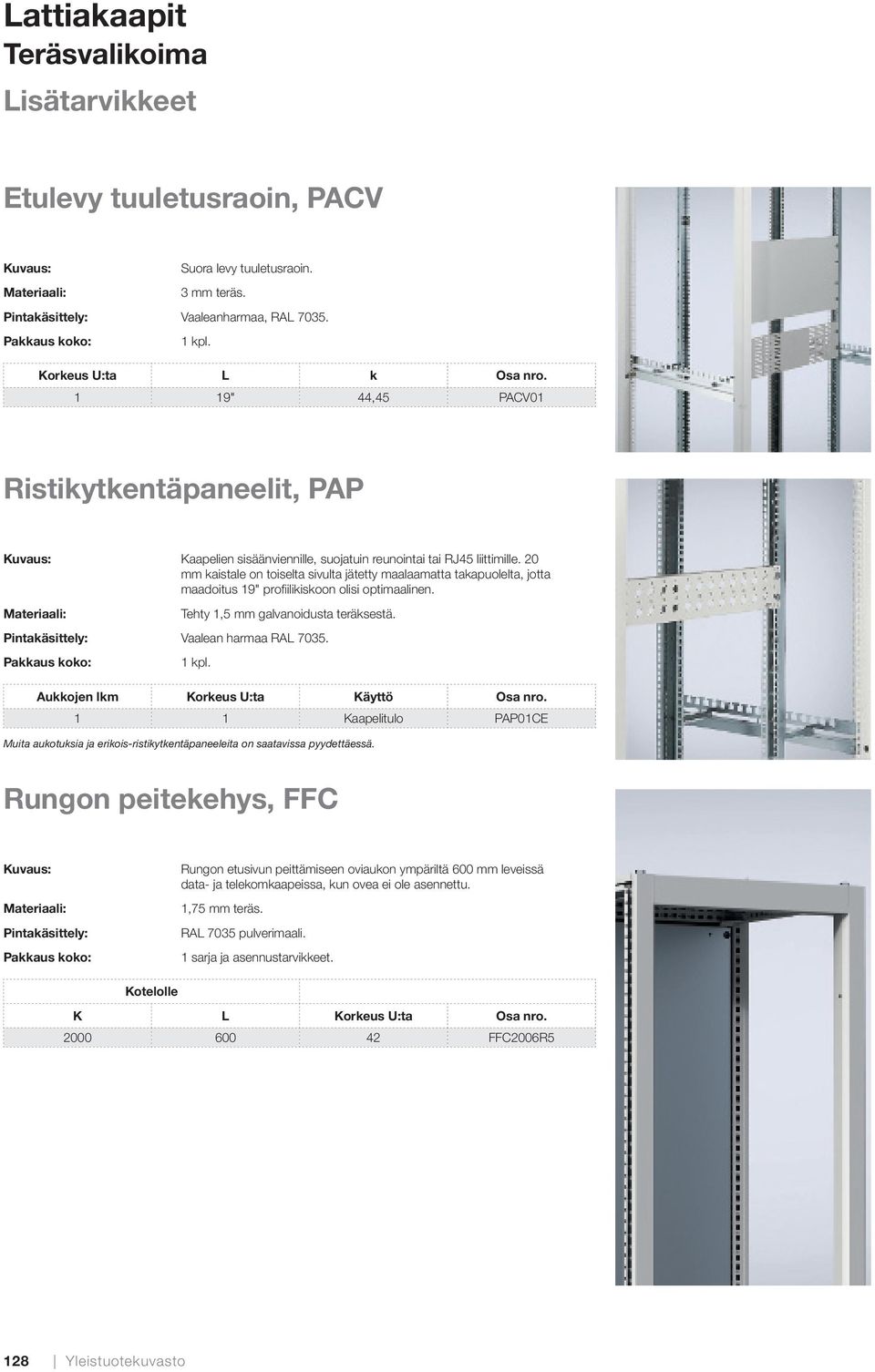

19 Lattiakaapit Teräsvalikoima Lisätarvikkeet Etulevy tuuletusraoin, PACV Suora levy tuuletusraoin. 3 mm teräs. Vaaleanharmaa, RAL kpl. Korkeus U:ta L k 1 19" 44,45 PACV01 Ristikytkentäpaneelit, PAP Kaapelien sisäänviennille, suojatuin reunointai tai RJ45 liittimille. 20 mm kaistale on toiselta sivulta jätetty maalaamatta takapuolelta, jotta maadoitus 19" profiilikiskoon olisi optimaalinen. Tehty 1,5 mm galvanoidusta teräksestä. Vaalean harmaa RAL kpl. Aukkojen lkm Korkeus U:ta Käyttö 1 1 Kaapelitulo PAP01CE Muita aukotuksia ja erikois-ristikytkentäpaneeleita on saatavissa pyydettäessä. Rungon peitekehys, FFC Rungon etusivun peittämiseen oviaukon ympäriltä 600 mm leveissä data- ja telekomkaapeissa, kun ovea ei ole asennettu. 1,75 mm teräs. RAL 7035 pulverimaali. 1 sarja ja asennustarvikkeet. K L Korkeus U:ta FFC2006R5 128 Yleistuotekuvasto

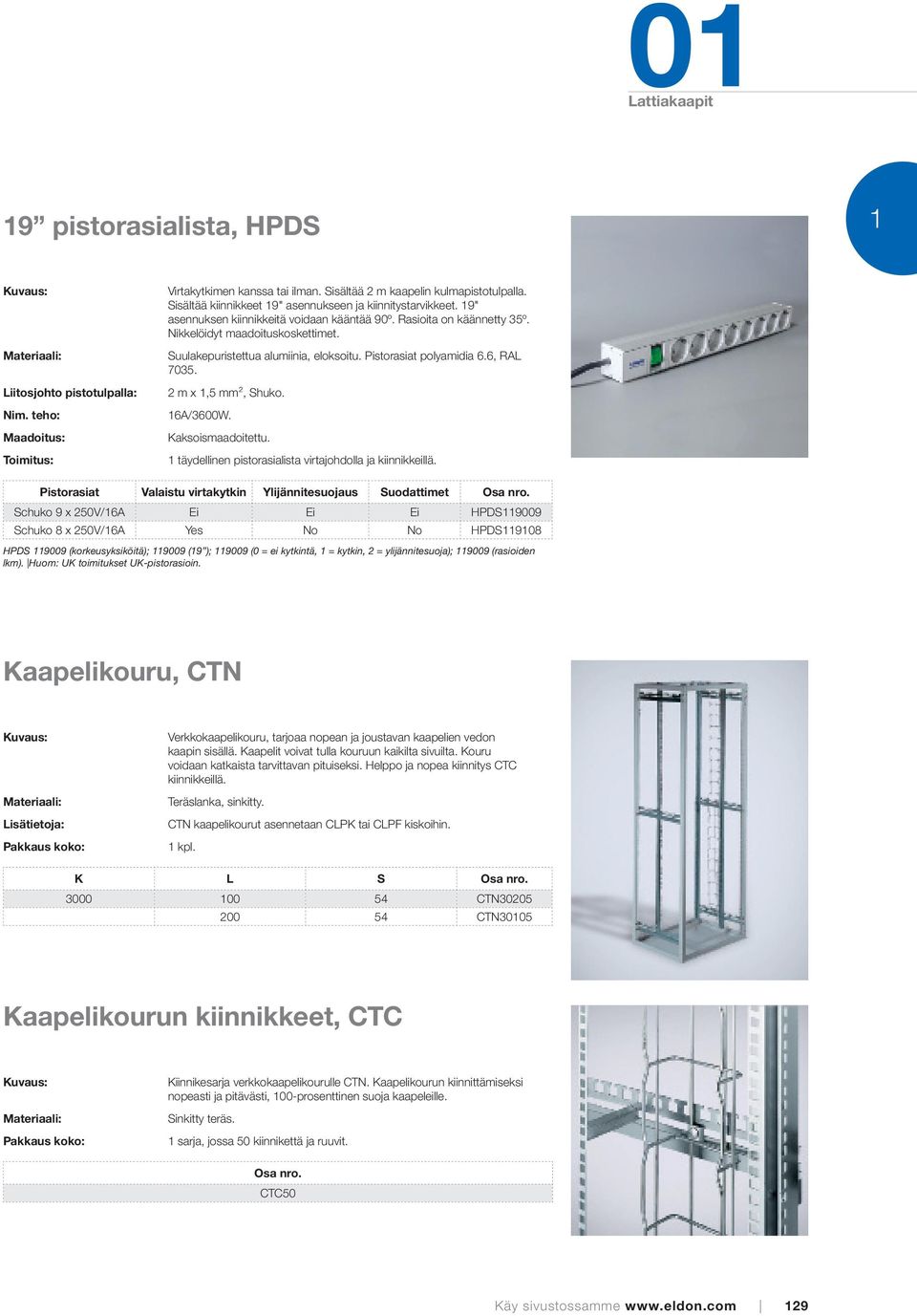

20 01 Lattiakaapit 19 pistorasialista, HPDS 1 Liitosjohto pistotulpalla: Nim. teho: Maadoitus: Toimitus: Virtakytkimen kanssa tai ilman. Sisältää 2 m kaapelin kulmapistotulpalla. Sisältää kiinnikkeet 19" asennukseen ja kiinnitystarvikkeet. 19" asennuksen kiinnikkeitä voidaan kääntää 90º. Rasioita on käännetty 35º. Nikkelöidyt maadoituskoskettimet. Suulakepuristettua alumiinia, eloksoitu. Pistorasiat polyamidia 6.6, RAL m x 1,5 mm², Shuko. 16A/3600W. Kaksoismaadoitettu. 1 täydellinen pistorasialista virtajohdolla ja kiinnikkeillä. Pistorasiat Valaistu virtakytkin Ylijännitesuojaus Suodattimet Schuko 9 x 250V/16A Ei Ei Ei HPDS Schuko 8 x 250V/16A Yes No No HPDS HPDS (korkeusyksiköitä); (19 ); (0 = ei kytkintä, 1 = kytkin, 2 = ylijännitesuoja); (rasioiden lkm). Huom: UK toimitukset UK-pistorasioin. Kaapelikouru, CTN Lisätietoja: Verkkokaapelikouru, tarjoaa nopean ja joustavan kaapelien vedon kaapin sisällä. Kaapelit voivat tulla kouruun kaikilta sivuilta. Kouru voidaan katkaista tarvittavan pituiseksi. Helppo ja nopea kiinnitys CTC kiinnikkeillä. Teräslanka, sinkitty. CTN kaapelikourut asennetaan CLPK tai CLPF kiskoihin. 1 kpl. K L S CTN CTN30105 Kaapelikourun kiinnikkeet, CTC Kiinnikesarja verkkokaapelikourulle CTN. Kaapelikourun kiinnittämiseksi nopeasti ja pitävästi, 100-prosenttinen suoja kaapeleille. Sinkitty teräs. 1 sarja, jossa 50 kiinnikettä ja ruuvit. CTC50 Käy sivustossamme 129

21 Lattiakaapit Teräsvalikoima Lisätarvikkeet Kaapelikouru, DCT Kaapelikouru rei'ityksellä kaapelien kulkureitiksi kaapin sivulle. Asennetaan suoraan CLPK tai CLPF profiiliin. Pituus 1,9 metriä. 1,5 mm sinkitty teräslevy. 1 kpl. K L DCT200 Tuuletinmoduulit ja termostaatti, UVT Jännite: V. Valinnainen virran taajuus: Vain 1U korkea ilmastoitu hylly, varustettuna llämmöm ja ilmastoinnin kontrollilla. Hylly koostuu säätöyksiköstä ja 2 tai 4 puhaltimessta. Elektroninen anturi voidaan asentaa sinne missä lämpötila on kriittisin, lähelle arvokkaita laitteita, oikean lämpötilan varmistamiseksi. Vallitseva lämpötila nähdään näytöstä kuin myös asetusarvot ja rajatiedot. Automatiikka valvoo lämpötilaa ja kytkee ilmastoinnin päälle vain silloin kun aseteltu arvo ylitty. Näin säästetään energiaa ja vähennetään pölyyntymistä. Toisin sanoen laite on ympäristöystävälliene. Laaite on valmiiksi johdotettu ja valmis kytkettäväksi käyttöön. 50~60 Hz. Tuulettimen teho: 22W. Virran kulutus: Ilman kierto: Mitta-alueen rajat: Mittaustarkkuus: Käyttölämpötila: Suhteellinen kosteus (ilman lämpöt. +35C): Melutaso: Elinikä: Hyväksynnät: Katkaisin: Termostaatti: 0,28A/0,56A. 4,4/8,8 m³/min ºC. +/-0,5ºC ºC. 80%. 35 decibeliä tuntia. UL, CSA, VDE, TUV. Ei On. 1 yksikkö schukopistotulpallisella liitosjohdolla (1,5 m) ja sensorikaapelilla (1,2 m). Versio 4:llä puhaltimella toimitetaan syvyydensäätösarjan kanssa. U Sisäsyvyys UVT max UVT Yleistuotekuvasto

22 01 Lattiakaapit 1 Käy sivustossamme 131

23 Lattiakaapit Teräsvalikoima Lisätarvikkeet Kääntökehys täyskorkea, ESFC Lukitus: Täyskorkea kääntökehys 19" komponenteille, mahdollistaa vasen- tai oikeakätisen avautumisen. Voidaan asentaa rivikaappeihin. Saranat on suunniteltu antamaan lisää sisäsyvyyttä. Säädettävät yläsaranat kääntökehyksen asennon säätämiseksi. Jäykkä W-muotoinen kehysprofi ili raskaalle kalustukselle. Sinkitty asennettujen komponenttien maadoittamiseksi. Vakiona 130 saranat (180 saranat eivät sovellu 600 mm leveisiin kaappeihin). Voidaan asentaa myös 600 mm syvän kaapin sivuun. Käytä rivikaapissa tarvittaessa poikittaistukia ESFB yhdessä syvyysjakajien VBD kanssa. Syvyyssäädettävä 12,5 mm portain. Maks. kuorma: 1800N, toimitus asemointilaitteen kanssa. 2 kaksilehtistä 3 mm lukkoa. Sinkitty teräslevy. Runko: pystyprofi ili 2 mm ja vaakaprofi ili 3 mm. 1 kääntökehys saranoineen. ESFS vain 800 mm, 1000 mm ja 1200 mm leveille rivikaapeille. Käytä rivikaapeille ESFB800:tä U K H1 H2 H ESFC ESFC ESFC ESFC ESFC Yleistuotekuvasto

24 01 Lattiakaapit H1 K1 H2 K2 H3 K Vertical Vaakaprofi profile ili Mittakaava Scale 1:5 1:5 Tukitankojen leveys Kääntökehys Tukitankojen leveys Tukitankojen leveys / Syvyysjakotanko Käy sivustossamme 133

25 Lattiakaapit Teräsvalikoima Lisätarvikkeet Osakorkea, yläasennus Osakorkea, keskiasennus Osakorkea, alaasennus ESFC Leveys: 600 mm ESFC Leveys: mm ESFC Leveys: 1200 mm ESFM / ESFS Leveys: mm Tukitankojen leveys Kääntökehys Tukitankojen leveys Tukitankojen leveys / Asennusprofi ili 134 Yleistuotekuvasto

26 01 Lattiakaapit 1 Käy sivustossamme 135

27 Lattiakaapit Teräsvalikoima Lisätarvikkeet Keskelle asennettava kääntökehys, ESFM Lukitus: Täyskorkea kääntökehys 19" komponenteille, mahdollistaa vasen- tai oikeakätisen avautumisen, täyskorkea kädensija. Voidaan käyttää rivikaapeissa. Saranat on suunniteltu antamaan lisää sisäsyvyyttä. Säädettävät yläsaranat kääntökehyksen asennon säätämiseksi. Jäykkä W-muotoinen runkoprofi ili raskaalle kalustukselle. Sinkitty runkokehikko asennettujen komponenttien suoraan maadoitukseen. Kaapin kulkuaukko voi jäädä täysin vapaaksi vakioilla 180 saranoilla. Käytä asennukseen poikittaispalkkeja ESFB. Syvyystuenta ja helppo kaapeleiden veto saadaan syvyyssuuntaisella asennuslevyllä SFMP. Syvyyssäädettävä 12,5 mm portain. Käytä EDR dataräkeillä suoraan runkoon asennettavia tukipalkkeja ESFB800E. Maks. kuorma: 1800N, toimitus asemointilaitteen kanssa. Kaksilehtinen 3 mm tankolukitus (muut lukko-optiot ovat mahdollisia). Sinkitty teräslevy. Runko: pystyprofi ili 2 mm ja vaakaprofi ili 3 mm. RAL 7035 pulverimaali. 1 kääntökehys 180 o saranoineen. ESFM vain 800 mm ja 1000 mm leveille rivikaapeille. Käytä ESFB asennukseen rivikaapeille. U K H1 H2 H ESFM ESFM ESFM ESFM ESFM Yleistuotekuvasto

28 01 Lattiakaapit H1 K1 H2 K2 H3 K3 74 Tukitankojen leveys 800/ Vertical Vaakaprofi profile ili Mittakaava Scale 1:5 1:5 Käy sivustossamme 137

29 Lattiakaapit Teräsvalikoima Lisätarvikkeet Reunaan asennettava kääntökehys, ESFS Lukitus: Täyskorkea kääntökehys 19" komponenteille, mahdollistaa vasen- tai oikeakätisen avautumisen, täyskorkea kädensija. Voidaan käyttää rivikaapeissa. Saranat on suunniteltu antamaan lisää sisäsyvyyttä. Säädettävät yläsaranat kääntökehyksen asennon säätämiseksi. Jäykkä W-muotoinen runkoprofi ili raskaalle kalustukselle. Sinkitty 19" profi ilit asennettujen komponenttien suoraan maadoitukseen. Vakiona varustettu 130 saranoilla. Täysin vapaa kaapin kulkuaukko voidaan saada 180 saranoilla ESFH180. Käytä asennukseen poikittaistukipalkkeja ESFB. Syvyystuenta ja helppo kaapeleiden veto saadaan asennuslevyllä SFMP. Syvyyssäädettävä 12,5 mm porrastuksella. Maks. kuorma: 1800N, toimitus asemointilaitteen kanssa. Kaksilehtinen 3 mm tankolukitus (muut lukko-optiot mahdollisia). Sinkitty teräslevy. Runko: pystyprofi ili 2 mm ja vaakaprofi ili 3 mm. RAL 7035 pulverimaali. 1 kääntökehys saranoineen. ESFS vain 800 mm, 1000 mm leveille rivikaapeille. Käytä rivikaapeille ESFB800:tä. U K H1 H2 H ESFS ESFS ESFS ESFS ESFS Yleistuotekuvasto

30 01 Lattiakaapit K1 H1 K2 H2 K3 H3 74 Tukitankojen leveys 800/ Vertical Vaakaprofi profile ili Mittakaava Scale 1:5 1:5 Käy sivustossamme 139

31 Lattiakaapit Teräsvalikoima Lisätarvikkeet ESFC ESFC ESFC ESFC ESFC ESFM ESFS ESFS + SFH 180º Suurin sisäsyvyys E Syvyys ESFC ESFC in 800W 1xESFC in 1200W 2xESFC in 1200W ESFS ESFS+SFH F ESFC voidaan asentaa kaappiin, jonka leveys on 600, yhdessä sivuoven (DS) kanssa. Suurin sisäsyvyys E E =175, F =96. ESFM Suurin aukeamiskulma Aukeamiskulman asteet icw. Aukeamiskulman asteet icw.. ESFC ESFC-sisäosa ESFM + ESFH ESFS-sisäosa ESFS + SFH Suurin tuki saranatyypin mukaan Aukeamiskulman asteet icw. Maks. kuorma ESFC ESFC ESFM + ESFH ESFS + ESFH 180 O ESFS + SFH Yleistuotekuvasto

32 01 Lattiakaapit 1 Käy sivustossamme 141

33 Lattiakaapit Teräsvalikoima Lisätarvikkeet Kääntökehyksen poikittaiset tukipalkit, ESFB Täyskorkeiden kääntökehysten asentamiseksi rivikaappeihin. Kun tarvitaan osakorkeaa asennusta, käytä ESFB-kiskoja yhdessä CLPK tai CLPF profiilien kanssa. Kääntökehykset voidaan asentaa vasen- tai oikeakätiselle avautumiselle. Yhden miehen asennettavissa integroidulla turvatarttuimella, joka pitää kääntökehyksen asennussijainnissa (130º saranat). Toimitukseen sisältyy linjausrulla, joka automaattisesti asemoi kääntökehyksen. Esirei'itykset ovikytkimen (DSW01) ja kaapin valaisimen (LTL14xx) kiinnittämiseen kääntökehyksen tuen yläreunassa (jos W>600 mm) sekä ESFS ja ESFM kääntökehyksiä käytettäessä. 3 mm sinkitty teräs. Tukipalkit (ESFB) 600 mm voidaan asentaa myös suoraan 1200 mm leveään kaappiin käyttämällä VBD. Tukipalkit (ESFB) 800 mm voidaan asentaa myös suoraan 1600 mm leveään kaappiin. Yksi täydellinen sarja kääntökehykselle. L 600 ESFB ESFB ESFB ESFB12 Kääntökehyksen sarana 180, ESFH Mahdollistaa kääntökehyksen avautumisen 180 saakka. Säädettävät yläsaranat kääntökehyksen asentamiseksi suoraan. Älykkäällä saranapisteen sijoituksella saadaan maksimi sisäsyvyys. Käytetään yhdessä kääntökehysten ESFS kanssa ja 800 mm, 1000 mm sekä 1200 mm leveissä kaapeissa ESFC:n kanssa. Sinkitty teräslevy. 1 sarja. ESFH180 Kääntökehyksen rajoitin, SFD Kääntökehyksen lukitseminen auki asentoon. Asennetaan suoraan kääntökehykseen ja tukikannakkeeseen. Rajoitin voidaan helposti irrottaa, jotta ovi voitaisiin avata täysin auki. Sinkitty teräs. 1 kpl asennustarvikkeineen. Aukon 130 SFD SFD Yleistuotekuvasto

34 01 Lattiakaapit Osakorkea kääntökehys, SFCP 1 Lukitus: Osakorkea kääntökehys 19"- komponenteille, mahdollistaa vasen- tai oikeakätisen avautumisen. Voidaan käyttää teräksisissä seinäkoteloissa ja teräksisissä lattiakaapeissa, rivitettävä ja kompakti. Jäykkä S-muotoinen runkoprofiili varustettuna 19" reikärasterilla edessä ja takana. Sinkitty runkokehikko asennettujen komponenttien suoraan maadoitukseen. Vakiona avautumiskulma Asennus seinäkoteloon vaatii SFBP poikkituet sekä AVB pystyasennusprofiilit. Asennus lattiakaappiin vaatii SFBP poikkituet Syvyyssäätö mahdollista käytettäessä yhdessä CLPK profiilien kanssa. Yksi 3 mm kaksilehtinenlukko. 2 mm sinkitty teräs. 1 kääntökehys saranoilla. K U Maks. kuorma N SFCP N SFCP N SFCP N SFCP N SFCP N SFCP N SFCP246 Käy sivustossamme 143

35 Lattiakaapit Teräsvalikoima Lisätarvikkeet Osakorkean kääntökehyksen poikkikannakkeet, SFBP Mahdollistaa osakorkeiden kääntökehysten asentamisen rivi- ja kompaktikaappeihin oviaukon jäädessä täysin avoimeksi. Kääntökehys voidaan asentaa vasen- tai oikeakätiselle avautumiselle. Voidaan käyttää pariovellisessa kaapissa käyttäen VB/CDV jakokiskoa. Käytä syvyyssäätöön CLPK profiilia. 3 mm sinkitty teräs. Yksi täydellinen sarja yhdelle kääntökehykselle. SFBP03 Osakorkean kääntökehyksen tukitangot, SFBP Mahdollistaa osakorkeiden kääntökehysten asentamisen teräksisiin seinäkoteloihin ja rivikaappeihin. Kääntökehykset voidaan asentaa vasen- tai oikeakätiselle avautumiselle. Seinäkotelon kyseessä ollen käytetään yhdessä AVB profiilien kanssa. Lattiakaappeihin voidaan asentaa suoraan kaapin kehikkoon tai CLPK profiileilla syvyyssäädettäväksi 25 mm porrastuksella. 3 mm sinkitty teräs. Yksi täydellinen sarja, mukana asennuskannakkeet yhdelle kääntökehykselle. L Seinäkotelot / Lattiakaapit 600 SFBP600 Seinäkotelot / Lattiakaapit 800 SFBP Yleistuotekuvasto

36 01 Lattiakaapit Asennuslevy kääntökehykseen, SFMP 1 Täyskorkea asennuslevy helppoon kaapeleiden vetoon ja raskaan kalustuksen tuentaan. Sopii ESFC, ESFS ja ESFM kääntökehyksiin. Sopii kaappeihin > 600 mm. Voidaan varustaa alustatuella (SFSU) tai DIN-kiskoilla (PP). 2 mm sinkitty teräs. 2 asennuslevyä asennustarvikkeineen. K 1400 SFMP SFMP SFMP SFMP SFMP22 Kääntökehyksen tuki, SFSU Lisäämään syvyystukea ja vähentämään raskaiden laitteiden alustaan kohdistuvaa painetta. Täyskorkeisiin kääntökehyksiin voidaan lisätä asennuslevy SFMP antamaan lisää syvyystukea ja helpottamaan kaapelien vetoa. Asennetaan suoraan kääntökehyksen taakse tai kehyksen asennuslevyyn SFMP. 2 mm sinkitty teräs. 1 pari ja asennustarvikkeet. SFSU02 Käy sivustossamme 145

37 Lattiakaapit Teräsvalikoima Lisätarvikkeet Hylly tuuletusaukoin, SHC Asennetaan suoraan kaapin runkoon. Kantavuus 500N. 2 mm sinkitty teräs. 1 hylly ja asennustarvikkeet. Mitat L S l s SHC SHC SHC SHC SHC0809 Monitorihylly, SHM Asennetaan suoraan kaapin runkokehikkoon. Varustettu kiristinsarjalla monitorin kiinnittämiseksi. 2 mm sinkitty teräs. 1 hylly ja asennustarvikkeet. Mitat L S l s SHM SHM0608 Teleskooppihylly HD, SHTH Tarjoaa helpon pääsyn asennettuun kalustukseen. Asennetaan suoraan kaapin runkoon, integroitu kahva. Vastakkaissuuntaisesti asentaminen on mahdollista. Maksimi kuormitettavuus 1000 N. 2 mm sinkitty teräs. 1 hylly tuuletusaukoin ja 1 pari teleskooppikiskoja ja asennustarvikkeet. L S SHTH SHTH SHTH SHTH Yleistuotekuvasto

38 01 Lattiakaapit Teleskooppihylly tuuletusaukoin, SHT 1 Tarjoaa helpon pääsyn asennettuun kalustukseen. Asennetaan suoraan kaapin runkoon. Osasyvä asennus on optiona. Mahdollisuus ottaa hylly pois liukukiskoilta myös kaappiin asennuksen jälkeen. Vastakkaissuuntaisesti tai sivuun asentaminen on mahdollista. Kantavuus 500N. 2 mm sinkitty teräs. 1 tuulettava hylly ja 1 pari teleskooppikiskoja asennustarvikkeineen. Osasyvässä asennuksessa käytä SHTP profiileja kaapin rungossa. Mitat L S l SHT SHT SHT SHT0808 Kahvat, HN Käytettäväksi etupaneeleissa, ovissa ja teleskooppihyllyissä. Metalliseos. 1 pari. U 3 HN3 4 HN4 Asennuskiskot SHT hyllylle, SHTP Profiilit teleskooppihyllyn SHT osa- tai täyssyvään asennukseen. Mahdollistaa 600 mm syvien SHT hyllyjen asentamisen 800 mm syvää kaappiin. Kiinnitetään suoraan kaapin runkokehikkoon. Täysin säädettävä korkeus 12,5 mm portain. 1,5 mm sinkitty teräs. 2 profiilia ja asennustarvikkeet. S 600 SHTP SHTP800 Käy sivustossamme 147

39 Lattiakaapit Teräsvalikoima Lisätarvikkeet Etu- ja takasokkeli, PF Sokkelin etu- ja takaosat. Mahdollistaa kaapeloinnin rajoituksetta ja VDE 0113 standardien mukaisesti. Sokkeli koostuu neljästä kulmakappaleesta sekä irrotettavasta etupeitelevystä. Sivulevyt PS/PSK pitää tilata erikseen. Valmistetaan 100mm ja 200mm korkuisina. 200mm korkeat sokkelit toimitetaan kaapelointiin sopivalla takalevyllä, joka koostuu kahdesta irrotettavasta 100mm korkeasta paneelista. Etupeitelevy on yksiosainen 200mm korkea levy. Kaikissa levyissä on kaksoiskanttaukset lujuuden lisäämiseksi. Kulmakappaleet 2mm ja levyt 1,5mm teräslevyä. RAL7022 pulverimaali 1 neljän kulmakappaleen sarja peitelevyineen. Etu- ja takalevy (2 takalevyä 200mm korkealle sokkelille) asennustarvikkeineen. Asennustarvikkeet sivulevyille PS ja poikittaisprofi ileille PSP sisältyvät myöskin toimituspakettiin. K L PF PF PF PF PF PF PF PF PF PF PF PF2120 Käytä 1600 mm leveissä kaapeissa 2x800 mm leveitä sokkeleita. 148 Yleistuotekuvasto

40 01 Lattiakaapit Etu-/takasokkelit tuuletusaukoin, PV 1 Sokkelin etu- ja takaosat tuuletusaukoin. Suositellaan käytettäväksi yhdessä tuuletusaukoin olevan pohjalevyjen CVB kanssa. Mahdollistaa kaapeloinnin rajoituksetta ja VDE 0113 standardien mukaisesti. Sokkeli koostuu neljästä kulmakappaleesta sekä irrotettavasta etupeitelevystä. Kaikissa levyissä on kaksoiskanttaukset lujuuden lisäämiseksi. Saatavana vain 100 mm korkeana. Kulmakappaleet 2 mm ja levyt 1,5 mm teräs. RAL 7022 pulverimaalaus. 1 neljän kulmakappaleen sarja peitelevyineen. 1 etu- ja 1 takalevy sivulevyjen PS tai PCP asennustarvikkeet. Lisää sivusokkelit PS saadaksesi kokonaisuuden. Kaappiyhdistelmien yhteydessä suositeltavaa käyttää lisäpaneelia PCP. Käytä ilmastoitua pohjalevyä CVB ilmastoinnin parantamiseksi. L 400 PV PV PV PV PV1120 Sivusokkeli, PS Sivulevyt peittämään aukot PF sokkelin sivuissa. Kaksoiskantatut levyt lujuuden maksimoimiseksi. Sopii rivikaappeihin 1,5 mm teräs. RAL 7022 pulverimaali. 2 levyä. Asennustarvikkeet sisältyvät PF/PV sokkeliin. K S PS PS PS PS PS PS PS PS2080 Käy sivustossamme 149

41 Lattiakaapit Teräsvalikoima Lisätarvikkeet Sokkelin sivulevyt kompaktikaappeihin, PSK Sivulevyt peittämään aukot PF sokkelissa. Kaksoiskantatut levyt lujuuden maksimoimiseksi. Yhteensopiva kompaktikaappien kanssa 1,5 mm teräs. RAL 7022 pulverimaali. 2 levyä. Asennustarvikkeet sisältyvät PF/PV sokkeliin. K S PSK PSK PSK PSK PSK PSK2050 Sokkelin yhdistysprofiili, PCP Toimii vakaajana kun kaapelit kulkevat rivitetystä kaapista toiseen. PCP sokkelit voidaan kasata ja kiinnittää lattiaan ennen kaappeja. PCP käytetään kun kaapelit kulkevat kaappien alla. PCP voidaan asentaa 200 korkeassa sokkelissa kolmeen kohtan: ylös, alas ja keskelle.valmiit reiät korimuttereille ja M5 ruuveile helpottavat asennusta 2 mm teräs. RAL 7022 pulverimaali. 2 profi ilia ja asennustarvikkeet. S 400 PCP PCP PCP PCP Yleistuotekuvasto

42 01 Lattiakaapit Keskisokkeli, kompaktikaappi, PCPK 1 Uusia PKCPK sokkelita voidaan käyttää kun kaapelit tulevat alakautta kaappiin. PSPK on yhteensopiva kompaktikaappien kanssa kun kaappi on 1600 mm leveä ja kaksi sokkelia tarvitaan. 200 mm korkeissa sokkeleissa PCPK voidaan asentaa kolmeen eri korkeutaan: alas, keskelle tai ylös. Rei'itys mahdollistaa lisätarvikkeiden asennuksen 2 mm teräs. 2 profiilia ja asennustarvikeet S 400 mm PCPK04 Etu-/takasokkeli, ruostumaton teräs, PFS Etu- ja takasokkeli. Kaapelointiin ilman esteitä ja standardin VDE 0113 mukaisesti. Sokkeli sisältää neljä kulmapalaa ja peitelevyt. Sivusokkelit PSS tilattava erikseen. Saatavana 100 mm ja 200 mm korkeana. 200 mm korkea sokkeli toimitetaan kaapelointiin tarkoitetulla takaosalla, koostuu kahdesta 100 mm korkeasta osasta. Etuosa on yksiosainen 200 mm korkea. Kaikki paneelit ovat kaksoiskantattuja kestävyyden lisäämiseksi AISI 304L / AISI 316L karhennettu ruostumaton teräs. Kulmat 2 mm, paneelit 1 mm. 240S karheus ruostumaton teräs ( 0,5 microa). 1 sokkeli ja asennustarvikkeet. K L PFS PFS PFS PFS PFS PFS PFS PFS PFS PFS PFS PFS PFS PFS PFS PFS Käytä 1600 mm leveissä kaapeissa 2x800 mm leveitä sokkeleita. Käy sivustossamme 151

43 Lattiakaapit Teräsvalikoima Lisätarvikkeet Sivusokkelit, PSS Sivulevyt avonaisten sivujen peittämiseksi PFS sokkelissa. Kaksoistaivutettu kestävyyden parantamiseksi. Sopivat ruostumattomiin rivi- ja kompaktikaappeihin AISI 304L / AISI 316L karhennettu ruostumaton teräs. Seinä: 1 mm 240s karhennettu ruostumaton teräs (0,5 microa). 2 sivulevyä. Asennustarvikkeet toimitetaan PFS kanssa. K S PSS PSS PSS PSS PSS PSS PSS PSS PSS PSS PSS PSS Säätöjalat, LF Maks. kuorma: Säädettävät jalat epätasaiselle alustalle sijoitettujen kaappien tasaamiseksi. Kiinnitetään suoraan runkoon. Säätövara: 30 mm. 3000N / jalka. 4 kpl asennustarvikkeineen. LF Yleistuotekuvasto

44 01 Lattiakaapit Kuljetuspyörät, LCR 1 Maks. kuorma: 2800N. Kalustetun kaapin tai räkin helppoon siirtelyyn. Voidaan asentaa suoraan kaappien runkoihin tai toimitettavilla asennuskiinnikkeillä sokkeleiden (PF/ PV) alle. Korottaa kaappia 70 mm. 4 kappaletta asennustarvikkeineen. Tyyppi 4 pyörää ilman jarruja LCR470 2 pyörää jarruilla, 2 ilman LCR471 4 pyörää jarruilla LCR472 Seinäkiinnikkeet, CCB Kaapin kiinnittämiseksi yläreunasta seinään M12 ruuveilla. Estää kaapin kaatumisen esim. laivassa. Voi käyttää sekä rivikaappien että kompaktikaappien kanssa. 2 kpl. CCB02 Seinäkiinnikkeet ruostumatonta terästä, CCBS Kaapin kiinnittämiseksi yläreunasta seinään M12 ruuveilla. Estää kaapin kaatumisen esim. laivassa. AISI 304L karhennettu ruostumaton teräs. 2 kpl. CCBS02 Käy sivustossamme 153

45 Lattiakaapit Teräsvalikoima Lisätarvikkeet Vakio-ovi, DN Vakio-ovi varustettuna kaksilehtisellä 3 mm lukkojärjestelmällä ja oven runkokehikolla. Oven lisävarustesarja DNMK (saranat, salpatangon tarraimet) pitää tilata erikseen. Mahdollistaa lukitusohjelman kaikki optiot ja 180 saranat. Sopii MC- ja MK-sarjan kaappeihin 2 mm teräs. Maks. kuorma: 800N. RAL 7035 pulverimaali. Käytä DNMK01 asennussarjaa jos ovea ei ole ollut aikaisemmin. 1 kpl. Yksittäisovi Vasen ovi Oikea ovi K L DN1106R DN1408R DN1606R5 800 DN1608R DN1610R DN1805R5 600 DN1806R5 800 DN1808R DN1810R DN2005R5 600 DN2006R5 800 DN2008R DN2010R DN2206R5 800 DN2208R5 K L DN1606LR DN1804LR5 500 DN1805LR5 600 DN1806LR5 800 DN1808LR DN2004LR5 500 DN2005LR5 600 DN2006LR5 800 DN2008LR DN2205LR5 600 DN2206LR5 K L DN1606RR DN1804RR5 500 DN1805RR5 600 DN1806RR5 800 DN1808RR DN2004RR5 500 DN2005RR5 600 DN2006RR5 800 DN2008RR DN2205RR5 600 DN2206RR5 154 Yleistuotekuvasto

46 01 Lattiakaapit Lasiovi, DNG 1 Vakio-ovi varustettuna kirkkaalla turvalasilla, jotta kaappiin näkisi sisälle. Varustettu kaksilehtisellä 3 mm lukkojärjestelmällä ja ovikehyksellä. Mahdollistaa lukitusohjelman kaikki optiot. Ovikehys: 2 mm teräs. Laiteikkuna: 4 mm kirkas turvalasi. RAL 7035 pulverimaali. Kotelointiluokka: IP 55, TYPE 12, IK kpl. Käytä DNMK01 asennussarjaa jos ovea ei ole ollut aikaisemmin. K L DNG1106R DNG1408R DNG1606R DNG1608R DNG1806R DNG1808R DNG2006R DNG2008R DNG2206R DNG2208R5 Kompaktikaapin lasiovi, DNGK Kompaktikaapin vakio-ovi kirkkaalla turvalasilla mahdollistaa kaappiin näkemisen. Kaksilehtinen 3 mm lukkojärjestelmä ja ovenkehys. Mahdollista käyttää muitakin lukkoja, Kehys: 2 mm teräs. Ikkuna: 4 mm kirkas turvalasi. RAL 7035 pulverimaalaus. Kotelointiluokka: IP 55, TYPE 12 ja 13, IK kpl. Näkymäalue K L k l DNGK DNGK DNGK DNGK DNGK DNGK DNGK2008 Käy sivustossamme 155

47 Lattiakaapit Teräsvalikoima Lisätarvikkeet Oviasennussarja, DNMK Oven asennussarja lattiakaapeille ( teräs ).Tarvitaan ovea asennettaessa. Tarvitaan vain, kun kohteessa ei ennen ole ollut asennettuna ovea. 1 tädellinen sarja saranoita, salpatanko, tarraimet ja asennustarvikkeet. Kuvaus yksiovisiin kaappeihin kaksoisovikaappeihin kompakteihin, teräksisiin kaksoisovikaappeihin DNMK01 DNMK02 DNMK02K Normaaliovet, DNSS Maks. kuorma: 800N. Standardi ovi varustettuna kaksilehtisellä 3 mm lukkojärjestelmällä ja oven runkokehikolla. Oven lisävarustesarja DNMKS (saranat, salpatangon tarraimet) pitää tilata erikseen. Mahdollistaa lukitusohjelman kaikki optiot ja 180 saranat. 2 mm AISI 304L ruostumaton teräs / AISI 316L (pyydettäessä). 240S karhennettu ruostumaton teräs ( 0,5microa). 1 kpl. Yksittäisovi Vasen ovi Oikea ovi K L DNSS DNSS DNSS DNSS DNSS DNSS DNSS DNSS DNSS DNSS2010 K L DNSS1212L DNSS1612L DNSS1810L 600 DNSS1812L 800 DNSS1816L DNSS2012L 800 DNSS2016L K L DNSS1212R DNSS1612R DNSS1810R 600 DNSS1812R 800 DNSS1816R DNSS2012R 800 DNSS2016R 156 Yleistuotekuvasto

48 01 Lattiakaapit Lasiovi, DNGS 1 Vakio-ovi varustettuna kirkkaalla turvalasilla mahdollistaa näkymän kaappiin. Varustettu kaksilehtisellä 3 mm lukolla. Mahdollista käyttää muitakin vakiolukkoja. Runko: 2 mm AISI 304L ruostumaton teräs / AISI 316L (pyydettäessä). 4 mm kirkas turvalasi. 240S hiottu ruostumaton teräs (0,5microa). Kotelointiluokka: IP 55, TYPE 12 ja 13, IK 10. Käytä DNMKS asennussarjaa jos ei aikaisemmin ole ollut ovea. 1 kpl. Näkymäalue K L k l DNGS DNGS DNGS DNGS DNGS DNGS DNGS DNGS DNGS2010 Ovenasennusarja, lattiakaapit ruostumaton teräs, DNMKS Ovenasennussarja ruostumattomille lattiakaapeille. Tarvitaan oven asennukseen jos ovea ei ole ollut ennestään. I täydellinen sarja, lukitustapit ja asennustarvikkeet DNMKS01 DNMKS02 Käy sivustossamme 157

49 Lattiakaapit Teräsvalikoima Lisätarvikkeet Sivuovi, DNS Korvaa sivulevyn SPM. Helppo pääsy kaapin sisällä oleville laitteille tai kun kaapit on yhdistetty taustat vastakkain. Lukko: vakio kaksilehtinen 3 mm lukko, mikä mahdollistaa kaikki lukko-optiot. 1,75 mm teräs. RAL 7035 pulverimaali. Kotelointiluokka: IP 55, TYPE 12, IK ovi mukaan lukien asennuskehys. K S DNS1805R5 600 DNS1806R DNS2005R5 600 DNS2006R5 Sisäovi, DI Sisäovi tarjoaa varusteille saranoidun asennuspinnan vakio- tai lasioven takana. Ovien välissä on käytettävissä 80mm asennustila, kun sisäovi on asennettu etuosaan. Sisäoven paikka on syvyyssäädettävä 25mm porrastuksella. Asennuslevy sisäoven takana jää käytettäväksi normaaliasennuksiin. Ovi on varustettu kahdella 3 mm kaksilehtisellä lukolla ja muovikahvoilla. 1.5mm teräs. RAL 7035 pulverimaali. Ovi asennustarvikkeineen. K L DI1606R DI1608R DI1806R DI1808R DI2006R DI2008R DI2206R DI2208R5 Muut koot pyydettäessä 158 Yleistuotekuvasto

50 01 Lattiakaapit Lukkopesät, LI 1 Lukkopesät korvaamaan vakion kaksilehtisen 3 mm lukon. Zamak. 1 kpl. Kuvaus 2-lehtinen 3 mm 2-lehtinen 5 mm Neliö 7 mm Neliö 8 mm Kolmio 7 mm Kolmio 8 mm Daimler Benz LI503 LI505 LI523 LI524 LI526 LI527 LI530 Nostokahvan suojus, LLH Zamak. Nostokahva LHC lukkopesälle/sylinterille. (LLH501 lukkopesälle ja LLH502 sylinterille). 1kpl Nostokahva. Lisää LHC lukkopesä/sylinteri kun tarpeellista. Viimeistely RAL 5013 Kromi RAL 5013 Kromi Osa nro LLH501 LLHS501 LLH502 LLHS502 Käy sivustossamme 159

51 Lattiakaapit Teräsvalikoima Lisätarvikkeet Nostokahva lukot, LHC Puolisylinteri lukkopesä. Käytetään nostokahvoissa LLH503/LLHS503 1 kpl. Kuvaus Kahva Puolisylinteri Ronis C21323 LLH502/LLHS502 LHC521 Sylinteri Ronis C21323 LLH501/LLHS501 LHC522 Neliö 7 mm LLH501/LLHS501 LHC523 Neliö 8 mm LLH501/LLHS501 LHC524 Kolmio 7 mm LLH501/LLHS501 LHC526 Kolmio 8 mm LLH501/LLHS501 LHC527 2-lehtinen 3 mm LLH501/LLHS501 LHC528 2-lehtinen 5 mm LLH501/LLHS501 LHC529 Daimler Benz LLH501/LLHS501 LHC530 Sylinteri NºE1 (VW), ei avainta LLH502/LLHS502 LHC533 Adapteri sylinterilukoille (DIN18252) LLH502/LLHS502 LHC534 Adapteri Abloy ASSA ja Trioving LLH502/LLHS502 LHC535 Painonappi LLH501/LLHS501 LHC536 Puolisylinteri Ronis avain 3121E LLH502/LLHS502 LHC E Profile half cylinder Ronis key 3121E LLH502/LLHS502 LHC E * Muita avainnumeroita on saatavilla pyydettäessä. ** Avaimet numero 333, 1333, EK333 ja GX130 ovat samanlaisia. **8mm neliö- ja 8mm kolmiolukoille tilaa erikseen avain LMSK T-kahvat, LLTH T-kahva Ronis-lukkopesällä. Saatavana ilman lukkoa. Kahva: muovi. Lukko: teräs. 1 kpl. Kuvaus Ilman lukkua Ronis-lukko avain C21323 Ronis-lukko avain 2132E Ronis-lukko avain 3121E Ronis-lukko avain 3524E LLTH560CE LLTH560 LLTH E LLTH E LLTH E 160 Yleistuotekuvasto

52 01 Lattiakaapit Avaimet, LSK 1 Avain Eldonin logolla. Muotoilultaan helposti käsiteltävä ja saat tukevan otteen. 1 kpl. Kuvaus Materiaali 2-lehtinen 3 mm MuoviLSK502 2-lehtinen 3 mm MetalliLSK503 2-lehtinen 5 mm MetalliLSK505 Neliö 7 mm MetalliLSK523 Neliö 8 mm MetalliLSK524 Kolmio 7 mm MetalliLSK526 Kolmio 8 mm MetalliLSK527 Ristikkoavain, LSMK Ristikkoavain Eldonin logolla käsittää useita avaimia: kaksilehtinen 5 mm, neliö 8 mm, kuusiokolo jotta voit käyttää vakioruuvaripäitä. Teräs 1 kpl. LSMK01 Oven saranat 180, DHN Säädettävät ovensaranat jotka mahdollistavat oven avaamisen 180. Vaatii työstämistä. Maks. kuorma: Painevaluseos. Struktuuripintainen sininen. 800N (sarja). 4 saranaa ja asennustarvikkeet. DHN180 Käy sivustossamme 161

53 Lattiakaapit Teräsvalikoima Lisätarvikkeet Ovenrajoitin, DSTP Oven lukitsemiseksi aukiasentoon. Asennetaan suoraan oven kehikkoon ja kaapin profi iliin. Sinkitty teräs. 1 kpl ja asennustarvikkeet. DSTP02 Oven tukipyörä, DW Raskaasti varustettujen (jäähdytysyksiköt jne.) ovien sulkemista ja paikoittumista helpottamaan. Asennetaan suoraan oven kehikon alareunaan. Suositellaaan kun oven kalusteiden paino enemmäm kuin 30 kg. Sinkitty teräs. 2 kpl ja asennustarvikkeet. DW01 Oven ohjain muovinen, DPSL Helpottaa oven keskittämisessä kun epätasainen lattia, helpottaa oven sulkemista kun painoa ovessa (esim. jäähdytin). Asennetaan suoraan oven ala- ja yläosaan. Suositellaan kun ovessa enemmän kuin 30 kg painoa. 2 muovista ohjainta ja asennustarvikkeet. DPSL Yleistuotekuvasto

54 01 Lattiakaapit Dokumenttitasku, DRB 1 Suuri teräksinen dokumenttitasku kiinnitetään suoraan ovikehykseen. Hyötysyvyys: 68mm. 1,35mm teräs. RAL 7035 pulverimaali. 1 kpl asennustarvikkeineen. Kuvaus Vakiomallinen dokumenttitasku, leveys 300 mm DRB0303R5 600 mm:n oviin DRB600R5 800 mm:n oviin DRB800R5 Dokumenttitasku, DRA Tarrakiinnittyvä, DIN A4-koko. Hyötysyvyys: 30 mm. Kestomuovia. RAL dokumenttitasku ja kaksipuolinen teippi. DRA04 Piirustuspöytä, DDK Suoraan oven kehykseen asennettuna tarjoaa kiinteän tason dokumenteille tai tietokone- tai mittalaitteille. Pöytä voidaan helposti kääntää ja lukita oven kehyksen sisään. Automaattinen turvallinen lukitusjärjestelmä lukitsee pöydän 55º, 70º ja 90º. kulmaan. DDK800 piirustuspöytä voidaan asentaa myös 1000mm leveään oveen käyttämällä DCP1002 lisävarustetta. 1,35mm teräs. RAL7035 pulverimaali 1 kpl asennustarvikkeineen. L 600 DDK600R5 800 DDK800R5 Käy sivustossamme 163
