1 TELETUOTTEET SISÄVERKKOTUOTELUETTELO 2015

2 LAUKAMO-YHTIÖT Laukamo-yhtiöt on suomalainen konserni, joka toimii sopimusvalmistajana suomalaisille ja kansainvälisille Teknologia-yhtiöille. Tuotantomme koostuu ohutlevytuotteista, elektroniikkatuotteista ja muovin ruiskupuristuksesta. Tuotantolaitoksemme sijaitsevat Somerolla ja henkilöstömäärämme on 140. Käytössämme on laaja yhteistyö- ja kumppaniverkosto. Toimintajärjestelmämme on sertifioitu ISO9001 ja ympäristöjärjestelmä ISO14001 mukaan. Tärkeä osa tuotantoamme ovat televerkkojen rakentamiseen käytettävät Laukamon omat teletuotteet, joista toteutamme myös asiakasräätälöityjä ratkaisuja. VISIO Lisäarvoa asiakkaalle osaamisella ja teknologialla MISSIO Hankkia ja pitää asiakkaat ARVOT Asiakassuuntautuneisuus Luotettavuus Kunnioittaminen Tuloksellisuus Uudistautuminen

Käytössämme on laaja yhteistyö- ja kumppaniverkosto. Toimintajärjestelmämme on sertifioitu ISO9001 ja ympäristöjärjestelmä ISO14001 mukaan.

3 SISÄLLYSLUETTELO LAITEKAAPIT S. 4 AVOKAAPIT S. 5 SEINÄKAAPIT JA -TELINEET S. 6 ASENNUSTARVIKKEET KAAPPEIHIN JA TELINEISIIN S. 7 LSA+ ASENNUSRUNGOT JA PÄÄTEPAKETIT S. 8 SISÄJAKOKOTELOT S. 9 HUONEISTOJAKAMOT S. 10 KUITUPANEELIT JA TARVIKKEET S. 11

4 LAITEKAAPIT Valmistusmateriaalina kuuma- ja sähkösinkitty teräslevy Pintakäsittelynä pulverimaalaus Väri harmaa RAL7035 VAKIOKALUSTUS: 19 asennusprofiilit. Portaaton syvyyssäätö Umpiovi, jonka kätisyys vaihdettavissa helposti Ovessa vakiona talttauralukko. Valmius Abloy-lukitukselle Säätöjalat 4kpl Maadoituskisko 7-paikkainen Katossa läpivienti liukulevyllä ja kaapelien sidontakisko sekä valmius tuuletinmoduulille Pohjassa valmius läpiviennille Kaapelinsidontakiskot kaapin takaosassa Taka- ja sivuseinät pikalukituksella Korkeus Leveys Syvyys Asennustila LT23211 Laitekaappi, L600xS600xK2000 mm U LT23279 LT23279 Laitekaappi, L600xS800xK2000 mm U LT23264 Laitekaappi, L800xS600xK2000 mm U LT23286 Laitekaappi, L800xS800xK2000 mm U LT23269 Laitekaappi, L600xS600xK1600 mm U

Valmius Abloy-lukitukselle Säätöjalat 4kpl Maadoituskisko 7-paikkainen Katossa läpivienti liukulevyllä ja kaapelien sidontakisko sekä valmius tuuletinmoduulille Pohjassa valmius läpiviennille

5 AVOKAAPIT Valmistusmateriaalina kuuma- ja sähkösinkitty teräslevy Pintakäsittelynä pulverimaalaus Väri harmaa RAL7035 VAKIOKALUSTUS: 19 asennusprofiilit. Portaaton syvyyssäätö Maadoituskisko 7-paikkainen Katossa läpivienti liukulevyllä ja kaapelien kiinnityskisko Pohjassa valmius läpiviennille Säätöjalat 4 kpl Kaapelinsidontakiskot 2 kpl kaapin takaosassa Voidaan kalustaa jälkikäteen sivuseinillä ja ovilla normaaliksi laitekaapiksi Korkeus Leveys Syvyys Asennustila LT23014 Avokaappi, L600xS600xK2000 mm U LT23275 Avokaappi, L600xS800xK2000 mm U LT23253 Avokaappi, L800xS600xK2000 mm U LT23282 Avokaappi, L800xS800xK2000 mm U LT23266 Avokaappi, L600xS600xK1600 mm U

takaosassa Voidaan kalustaa jälkikäteen sivuseinillä ja ovilla normaaliksi laitekaapiksi Korkeus Leveys Syvyys Asennustila 7271075 LT23014 Avokaappi, L600xS600xK2000 mm 2000 600 600 41U 7271076

6 SEINÄKAAPIT JA -TELINEET SEINÄKAAPIT Valmistusmateriaalina kuuma- ja sähkösinkitty teräslevy. Pintakäsittelynä pulverimaalaus, Väri harmaa RAL asennusprofiilit. Portaaton syvyyssäätö Korimutterisarja Läpivienti liukulevyllä katossa ja pohjassa Umpiovi, valmius Abloy-lukitukselle LT13037 Seinäkaappi 7U, L600xS400xK500 mm LT5892 Seinäkaappi 10U, L600xS500xK622 mm LT5893 Seinäkaappi 14U, L600xS500xK800 mm LT16874 Seinäkaappi 14U, L600xS500xK800 mm, tuuletusaukoilla SEINÄTELINEET Tukevat seinätelinepaketit, joissa vakiokalustuksena 19 asennusprofiilit, kiinnityssangat, maadoituskisko ja sivutuet kiinnitystarvikkeineen Perinteiset asennusprofiili- ja kiinnityssankaparipaketit LE16505 Seinäteline 5U, L560xS300xK245, sivutuet LT19493 Seinäteline 10U, L560xS300xK495, sivutuet LT21955 Seinäteline 10U, L560xS600xK495, sivutuet LT14871 Seinäteline 19 /ETSI 2-12U, S LT11982 Asennusprofiilipaketti 6U LT11992 Asennusprofiilipaketti 10U LT11993 Asennusprofiilipaketti 16U LT11994 Asennusprofiilipaketti 25U LT11995 Asennusprofiilipaketti 32U LT11996 Asennusprofiilipaketti 42U LT11990 Kiinnityssankapaketti 300mm LT11991 Kiinnityssankapaketti 400mm

10U, L600xS500xK622 mm 7271051 LT5893 Seinäkaappi 14U, L600xS500xK800 mm 7271377 LT16874 Seinäkaappi 14U, L600xS500xK800 mm, tuuletusaukoilla SEINÄTELINEET Tukevat seinätelinepaketit, joissa

7 ASENNUSTARVIKKEET KAAPPEIHIN JA TELINEISIIN Asennustarvikkeissa mm. laitehyllyt, pistorasiapaneelit, kaapeliohjurit ja tuuletinmoduulit 19 mekaniikkaan LT5909 Hylly etukiinnitys 2U, S286 mm LT17589 Hylly etukiinnitys 2U, S LT11670 Hylly nelipistekiinnitys 1U, S382 mm PT13726 Hylly nelipistekiinnitys 2U, S600 mm LT5902 Liukuhylly etukiinnitys 2U, S400mm LT13724 Liukuhylly nelipistekiinnitys 2U, S600 mm PT22834 Liukukisko laiteasennukseen S PT21217 Liukukisko laiteasennukseen S690 LT5911 Pistorasiapaneeli 8-OS.maad. 2,5m virtajohto LT5912 Pistorasiapaneeli 8-OS.maad. 5m virtajohto LT5903 Kaapeliohjuri 1U, 5 metallista ohjainsilmukkaa LT16428 Kaapeliohjuri 1U, 8 muovista ohjainsilmukkaa LT5900 Kaapeliohjuri 2U, 4 muovista ohjainsilmukkaa LT5430 Muovinen ohjainsilmukka 67mm, 10kpl pussi LT5905 Peitelevy, 1U LT11044 TuuletinmoduuIi 1- puhallin termostaatilla LT11045 Tuuletinmoduuli 2- puhallinta termostaatilla LT11046 Tuuletinmoduuli 3- puhallinta termostaalilla LT16995 Sovitekisko ETSI/19", 13U/600 mm PT12595 PT23487 LT5918 Asennusprofiili 19", 41U takakisko Reikäovi L600xK2000 kaappeihin Korimutterisarja (20kpl) Lukot ja tarvikkeet: EL0021 Abloy-lukko CL103, sarjoittamaton EL0045 EL0047 Abloy-lukko CL103, Exec Abloy-lukko CL103, Sento EX4928 Polvitelki CL103 lukkoon EX0002 Kotelosalpa kolmiokara 7 mm EX0004 EX0003 EX0013 Kotelosalpa kolmiokara 11 mm Kotelosalpa talttaura, sulkuväli 20 mm Kotelosalpa talttaura, sulkuväli 25 mm EX9425 Kolmiokaralukko 7mm koottu, muovinen EX9426 Kolmiokara-avain 7/11 mm, muovinen LT6928 Lukkosuoja, 10 kpl asennussarjapussi EX0023 Lukkosalpa talttauralla, kiristävällä teljellä

LT5902 Liukuhylly etukiinnitys 2U, S400mm 7271302 LT13724 Liukuhylly nelipistekiinnitys 2U, S600 mm 7271203 PT22834 Liukukisko laiteasennukseen S580 7271205 PT21217 Liukukisko laiteasennukseen S690

8 LSA+ ASENNUSRUNGOT JA PAKETIT LSA+ rungot perinteiseen seinäasennukseen tai ruuviliitinrimojen tilalle sekä 19 mekaniikkaan. Valmistusmateriaalina ruostumaton teräs LT " Asennusrunko LSA+, 30 p. upotettu, 1U LT " Asennusrunko LSA+, 60 p. upotettu, 1U LT " Asennusrunko LSA+, 90 p. upotettu, 2U LT " Asennusrunko LSA+, 150 p. upotettu, 4U LT " Asennusrunko LSA+, 180 p. pysty 3U / upotettu LT " Asennusrunko LSA+ 300 p. upotettu, 7U LT " Asennusrunko LSA+, 900 p. upotettu, K LT " Asennusrunko LSA+, 1500 p. upotettu, K LT10203 Asennusrunko 10 p LT11197 Asennusrunko 20 p LT10933 Asennusrunko 30 p PT1020 Asennusrunko 50 p LT1040 Asennusrunko 100 p LT0501 Asennusrunko 200 p LT1006 Asennusrunko 300 p LT11423 Asennusrunko 10 p, ruuviliitinrimojen tilalle LT10664 Asennusrunko 100 p, ruuviliitinrimojen tilalle HM0002 Pölysuoja 50 p HM0001 Pölysuoja 100 p HM0045 Pölysuoja 200 p HM0046 Pölysuoja 300 p LT9999 Asennusrungon pääty

upotettu, 2U 7271016 LT1515 19" Asennusrunko LSA+, 150 p. upotettu, 4U 7271019 LT1517 19" Asennusrunko LSA+, 180 p. pysty 3U / upotettu 7271015 LT1514 19" Asennusrunko LSA+ 300 p.

9 SISÄJAKOKOTELOT Valmistusmateriaalina kuuma- ja sähkösinkitty teräslevy IP65-koteloissa muovi. VAKIOKALUSTUS: LSA+ asennusrunko Korkeus Leveys Syvyys LT10763 Sisäjakokotelo 30, L150xS115xK LT8899 Sisäjakokotelo 50, L250xS130xK LT8895 Sisäjakokotelo 100, L250xS130xK LT8902 Sisäjakokotelo 200, L450xS130xK LT0200 Sisäjakokotelo 400, L450xS130xK LT19383 Ovikytkin ja kiinnikerauta SJK koteloihin LT11513 Sisä/ulkoasennuskotelo 20, IP LT23015 Sisä/ulkoasennuskotelo 30, IP LT1198 Sisä/ulkoasennuskotelo 50, IP

250 130 5471053 LT8895 Sisäjakokotelo 100, L250xS130xK400 400 250 130 5471055 LT8902 Sisäjakokotelo 200, L450xS130xK450 450 450 130 5471063 LT0200 Sisäjakokotelo 400,

10 HUONEISTOJAKAMOT Erityisesti saneerauskohteisiin soveltuvat pinta-asennettavat huoneistojakamot Valmistusmateriaalina sähkösinkitty teräslevy Väri RAL9001 Muovikansi WLAN-päätelaitteen toimivuuden takaamiseksi (ei LT17440) Täyttävät M65-määräyksen saneerauskäytössä. Korkeus Leveys Syvyys LT22686 Huoneistojakamo, 460 x 110 x LT22684 Huoneistojakamo, 360 x 110 x LT22687 Huoneistojakamo, 460 x 110 x LT17440 Huoneistojakamo, pinta/uppoasennus LT22685 Varustepussi huoneistojakamot

Korkeus Leveys Syvyys 7271052 LT22686 Huoneistojakamo, 460 x 110 x 460 460 460 110 7271048 LT22684 Huoneistojakamo, 360 x 110 x 560 560 360 110

11 KUITUPANEELIT JA TARVIKKEET Valmistusmateriaalina sähkösinkitty teräslevy Pintakäsittely pulverimaalaus Väri RAL LT23244 Kuitupaneeli, simplex SC24/LC48, törmäyssuojalla ja vedonpoistolla LT23034 Kuitupaneeli, simplex SC24/LC48, törmäyssuojalla LT23040 Kuitupaneeli, simplex SC24/LC48, kotelo ilman törmäyssuojaa LT19534 Kuitupaneeli, duplex SC48, törmäyssuojalla LT18954 Kuitupaneeli, quattro LC96, törmäyssuojalla HM0092 Jatkossuojapidike LT17344 Kuitujatkoslevy LT20512 Valokaapelin sisäjatkoskaappi 480, 20 jatkoslevypaikkaa, L600xS300xK LT21146 Valokaapelin sisäjatkoskaappi 1440, 60 jatkoslevypaikkaa, L600xS300xK2100

7271353 LT19534 Kuitupaneeli, duplex SC48, törmäyssuojalla 7271354 LT18954 Kuitupaneeli, quattro LC96, törmäyssuojalla HM0092 Jatkossuojapidike 6-24 7271357 LT17344

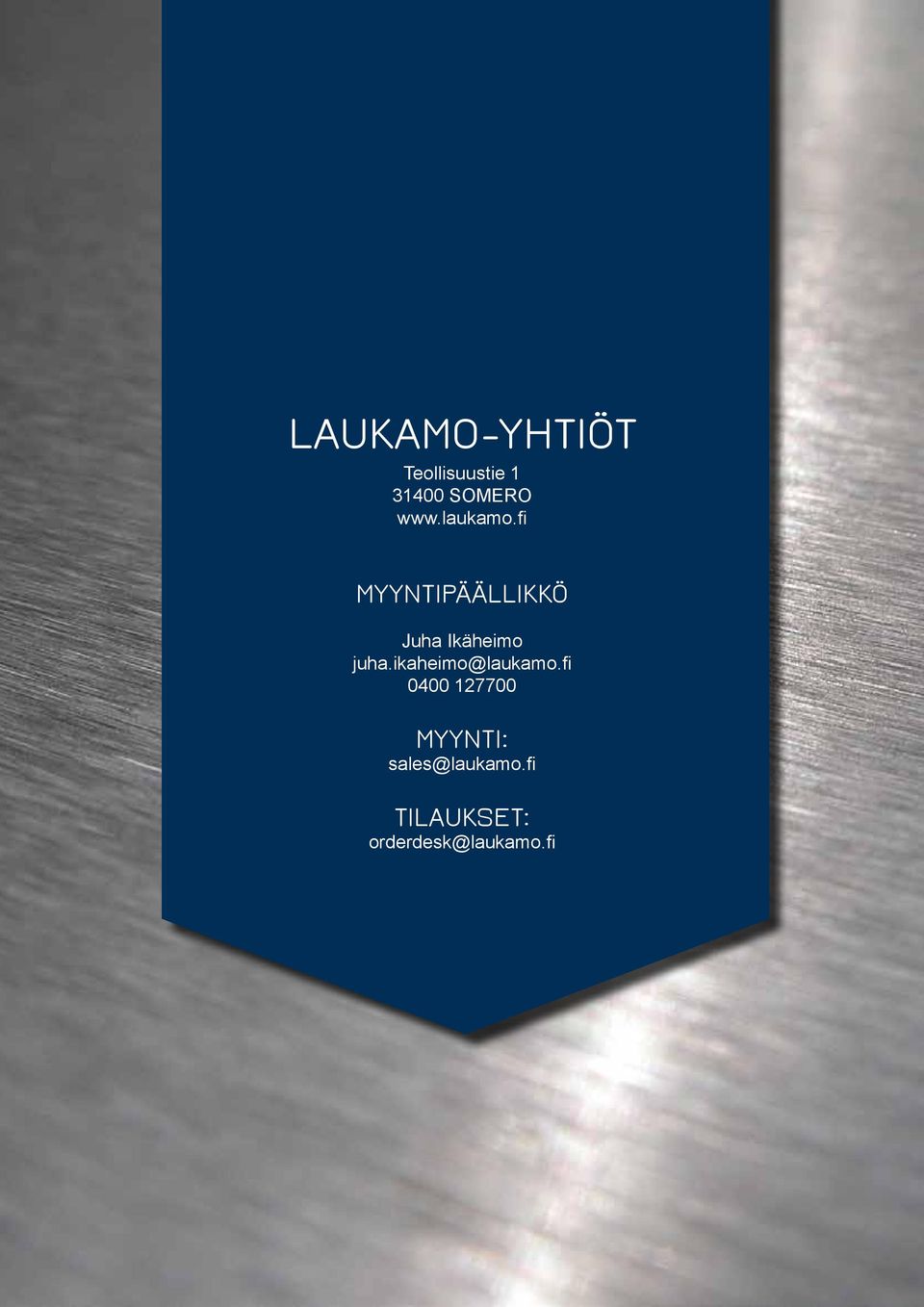

12 LAUKAMO-YHTIÖT Teollisuustie SOMERO MYYNTIPÄÄLLIKKÖ Juha Ikäheimo juha.ikaheimo@laukamo.fi MYYNTI: sales@laukamo.fi TILAUKSET: orderdesk@laukamo.fi
