1 Asennustarvikkeita BSPK 2/OH D ML MLA AE VS US RS / SR RU MLA-0 KOSKETUSSUOJA (BSPK) Reiätöntä polykarbonaattia toimitetaan levyinä. Paksuus 2 mm 1160x1960 mm BSPK 2/OH Paksuus 3 mm 1200x1960 mm BSPK 3/OH MERKINTÄLISTA (ML) Valmistetaan sekä muovista (ML) että alumiinista (MLA). Listoja käytetään yhdessä välikkeiden kanssa kontaktorien, releiden ym. merkitsemiseen. Toimitetaan 2000 mm:n pituuksina. Lista toimitetaan täydellisenä läpinäkyvine suojamuoveineen mutta ilman merkintäliuskoja. Muovi Alumiini ML 200 MLA 200 MERKINTÄLIUSKAT Numeroimattomat, käytetään yhdessä merkintälistan (ML) kanssa. Toimitetaan 530 mm:n pituuksina. MLA-0 VÄLIKKEET (D) Esimerkiksi kosketussuojien, pleksilasin, merkintälistojen (ML) yms. asennukseen. Avainväli: 8 mm Ulkokierre: M5 Sisäkierre: M5 Pituus mm: D15 D20 D25 D30 D40 D50 D60 D70 D80 D100 D110 D120 D ELKAPSLING AB

2 Kiskot ja profiilit DS FE 24 GL 2932 Nippu- ja ovikiskojen asennus GL 2937 FE 12 GL 2934 GL 2933 VS OVIKISKOT (DS) Asennetaan kiinnittimien FE 24 avulla oven sisäpuolelle kaapelikourujen, asennuslevyjen tms. asennusta varten. Kiskot ovat rei itettyjä, niin että kaapelikourujen asennus muoviniiteillä käy helposti. Porausta tai kierteitystä ei tarvita. Pituus: 2000 mm. DS 200 DSF OVIKISKON KIINNIKE (DSF) Käytetään kaapeissa, joissa on tankolukitus. DSF OVIKISKON KIINNIKE (DSFL) Käytetään kaapeissa, joissa on tankolukitus, kun pystysuoraa ovikiskoa ei tarvita. DSFL NIPPUKISKOT (GL) Asennetaan kiinnittimien FE 12 avulla oven sisäpuolelle kaapelien niputusta, piirustustaskujen asennusta ym. varten. Toimitetaan 2 metrin pituuksina. GL 2937 KIINNITTIMET (FE) Käytetään yhdessä ovikiskon kanssa. FE 24 Käytetään yhdessä nippukiskon kanssa. FE 12 ELKAPSLING AB PROFIILI-/RIVILIITINKISKOT (GL) DIN- ja SEN-normien mukaiset. Profiili Pituus Metriä/ Paino Tilauspak- kg/m numero: mm kaus Nr ,16 GL 2937 Nr ,35 GL 2933 Nr ,66 GL 2934 Nr ,73 GL 2932 Profiili 1 Profiili 2 Profiili 3 Profiili 4 89

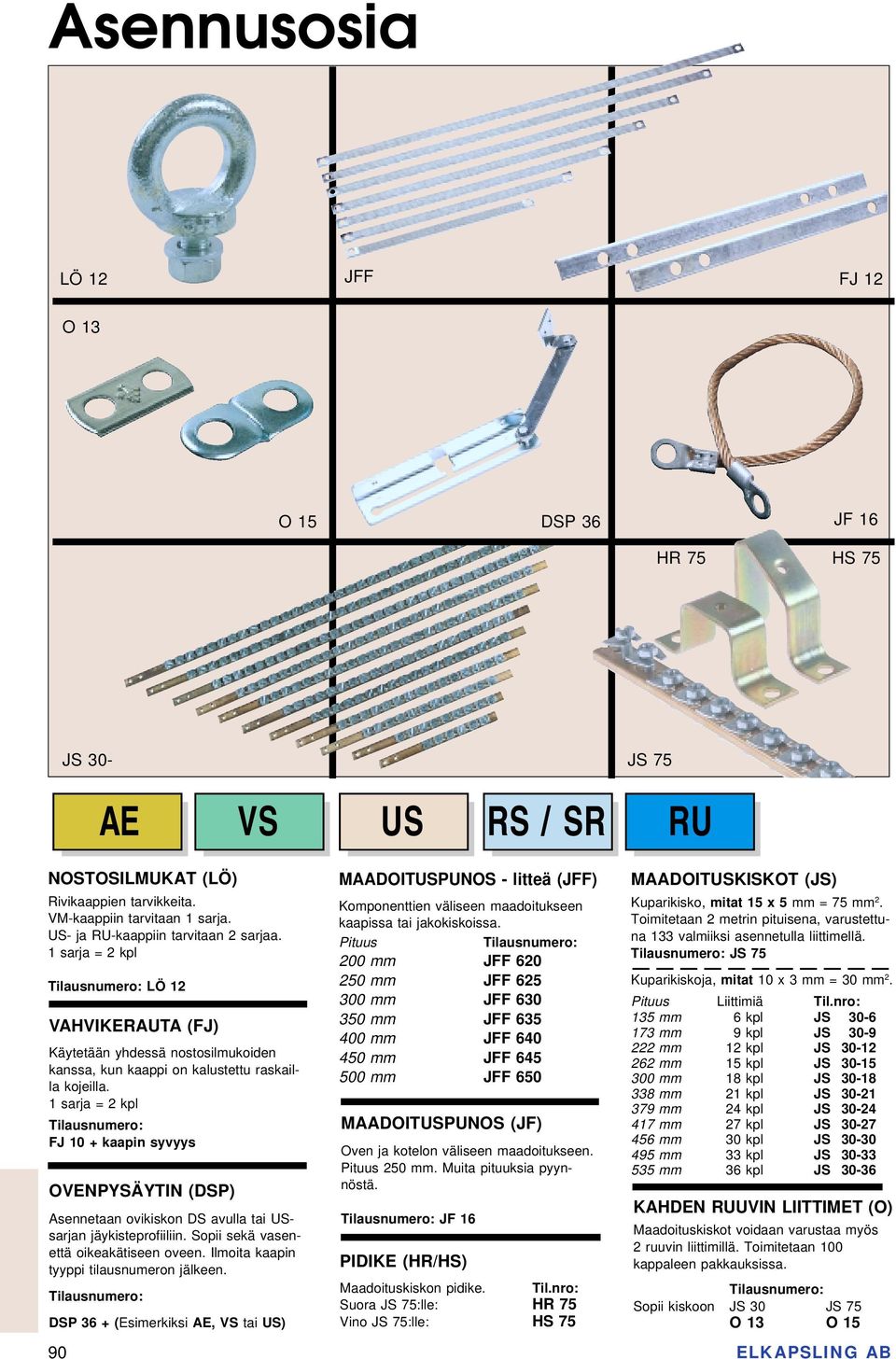

3 Asennusosia LÖ 12 JFF FJ 12 O 13 O 15 DSP 36 JF 16 HR 75 HS 75 JS 30- JS 75 AE VS US RS / SR RU NOSTOSILMUKAT (LÖ) Rivikaappien tarvikkeita. VM-kaappiin tarvitaan 1 sarja. US- ja RU-kaappiin tarvitaan 2 sarjaa. 1 sarja = 2 kpl LÖ 12 VAHVIKERAUTA (FJ) Käytetään yhdessä nostosilmukoiden kanssa, kun kaappi on kalustettu raskailla kojeilla. 1 sarja = 2 kpl FJ 10 + kaapin syvyys OVENPYSÄYTIN (DSP) Asennetaan ovikiskon DS avulla tai USsarjan jäykisteprofiiliin. Sopii sekä vasenettä oikeakätiseen oveen. Ilmoita kaapin tyyppi tilausnumeron jälkeen. DSP 36 + (Esimerkiksi AE, VS tai US) MAADOITUSPUNOS - litteä (JFF) Komponenttien väliseen maadoitukseen kaapissa tai jakokiskoissa. Pituus 200 mm JFF mm JFF mm JFF mm JFF mm JFF mm JFF mm JFF 650 MAADOITUSPUNOS (JF) Oven ja kotelon väliseen maadoitukseen. Pituus 250 mm. Muita pituuksia pyynnöstä. JF 16 PIDIKE (HR/HS) Maadoituskiskon pidike. Til.nro: Suora JS 75:lle: HR 75 Vino JS 75:lle: HS 75 MAADOITUSKISKOT (JS) Kuparikisko, mitat 15 x 5 mm = 75 mm 2. Toimitetaan 2 metrin pituisena, varustettuna 133 valmiiksi asennetulla liittimellä. JS 75 Kuparikiskoja, mitat 10 x 3 mm = 30 mm 2. Pituus Liittimiä Til.nro: 135 mm 6 kpl JS mm 9 kpl JS mm 12 kpl JS mm 15 kpl JS mm 18 kpl JS mm 21 kpl JS mm 24 kpl JS mm 27 kpl JS mm 30 kpl JS mm 33 kpl JS mm 36 kpl JS KAHDEN RUUVIN LIITTIMET (O) Maadoituskiskot voidaan varustaa myös 2 ruuvin liittimillä. Toimitetaan 100 kappaleen pakkauksissa. Sopii kiskoon JS 30 JS 75 O 13 O ELKAPSLING AB

4 Piirustustaskut JRF 9061 max- ja min-levyisenä PRF SPF 9070 alaasennossa SPF 9070 yläasennossa SKPA 70 RF RF PIIRUSTUSTASKUT (JRF-RF-PRF) Metallinen aseteltava piirustustasku. Asennetaan ruuveilla suoraan vahvikekehikkoon. Sopii kaikkiin US-sarjan oviin alkaen leveydestä 600 mm. 300 mm aseteltava 90 mm JRF 9061 Metallinen piirustustasku. Asennetaan itseliimautuvalla kiinnikkeellä. 3 kpl taskua kohden. 300 mm 250 mm 90 mm RF mm 480 mm 90 mm RF mm min. 470 mm 90 mm RF ELKAPSLING AB KIRJOITUSALUSTA JA PIIRUSTUSTASKU (SPF) Kirjoitusalusta on eloksoitua alumiinilevyä. Asennetaan yksinkertaisesti USkaapin vahvikekehikkoon. Piirustustaskun käyttöala on: 320 mm 500 mm Mitat: 335 mm 500 mm 50/90 mm Kaapin kennon leveys vähintään 600 mm. Sopii oven Syvyys leveyteen: 50 mm 90 mm 600 mm SPF SPF mm SPF SPF mm SPF SPF mm SPF SPF mm SPF SPF Muovinen piirustustasku. Asennetaan itseliimautuvalla kiinnikkeellä. 300 mm 250 mm 30 mm PRF KIRJOITUSALUSTA (SKPA) Kirjoitusalusta on eloksoitua alumiinilevyä. Asennetaan yksinkertai-sesti USkaapin vahvikekehikkoon. Kirjoitusalustan Korkeus: Leveys: käyttöala on: Kaapin kennon leveys vähintään 600 mm. Sopii oven leveyteen: 600 mm SKPA mm SKPA mm SKPA mm SKPA mm SKPA

5 Valaistus ja väri BEL AE Sopii vain AES/AEO - kaappeihin GTD 1 BEL US Sopii US - kaappeihin BEL VS BEL AE BOK 5 RAL 7032/15 RAL 7032 VALAISTUS (BEL) Valaisin, joka syttyy ja sammuu automaattisesti kun ovea avataan ja suljetaan. Jotta automatiikka toimisi, on kaapin tyyppi mainittava tilausnumeron jälkeen. Enintään 60 watin hehkulampulle. BEL kaapin tyyppi. Esimerkiksi AE Loistelamppuvalaisin. Valaisimen kokonaispituus 315 mm. Lampulle 1x8W 220 V (Loistelampun pituus 285 mm.) Kaapin kennon leveys vähintään 500 mm. BEL kaapin tyyppi. Esimerkiksi US Loistelamppuvalaisin. Valaisimen kokonaispituus 465 mm. Lampulle 1x15W 220 V (Loistelampun pituus 430 mm.) Erillinen maadoitettu pistorasia. Kaapin kennon leveys vähintään 600 mm. BEL kaapin tyyppi. Esimerkiksi VS VALAISIMEN KYTKIN (BOK) Sytyttää automaattisesti valaisimen. BOK 5 ELEKTRONINEN SYTYTIN Häiriöttömään ja välittömään loisteputkien sytytykseen. GTD 1 PAIKKAUSMAALI (RAL) Suihkepakkauksessa. Bruttopaino 400 grammaa. Vaaleanharmaa, kaappeihin ja koteloihin. RAL 7032 Pensselillä varustetussa pullossa. Tilavuus: 15 ml. Vaaleanharmaa, kaappeihin ja koteloihin. RAL 7032/15 Me tulemme Sinun luoksesi!... jos et sattumalta ole päässyt messuilla tunnustelemaan tuotteitamme, soita meille, niin sovimme siitä, miten järjestämme Sinulle luonasi omat messut. 92 ELKAPSLING AB

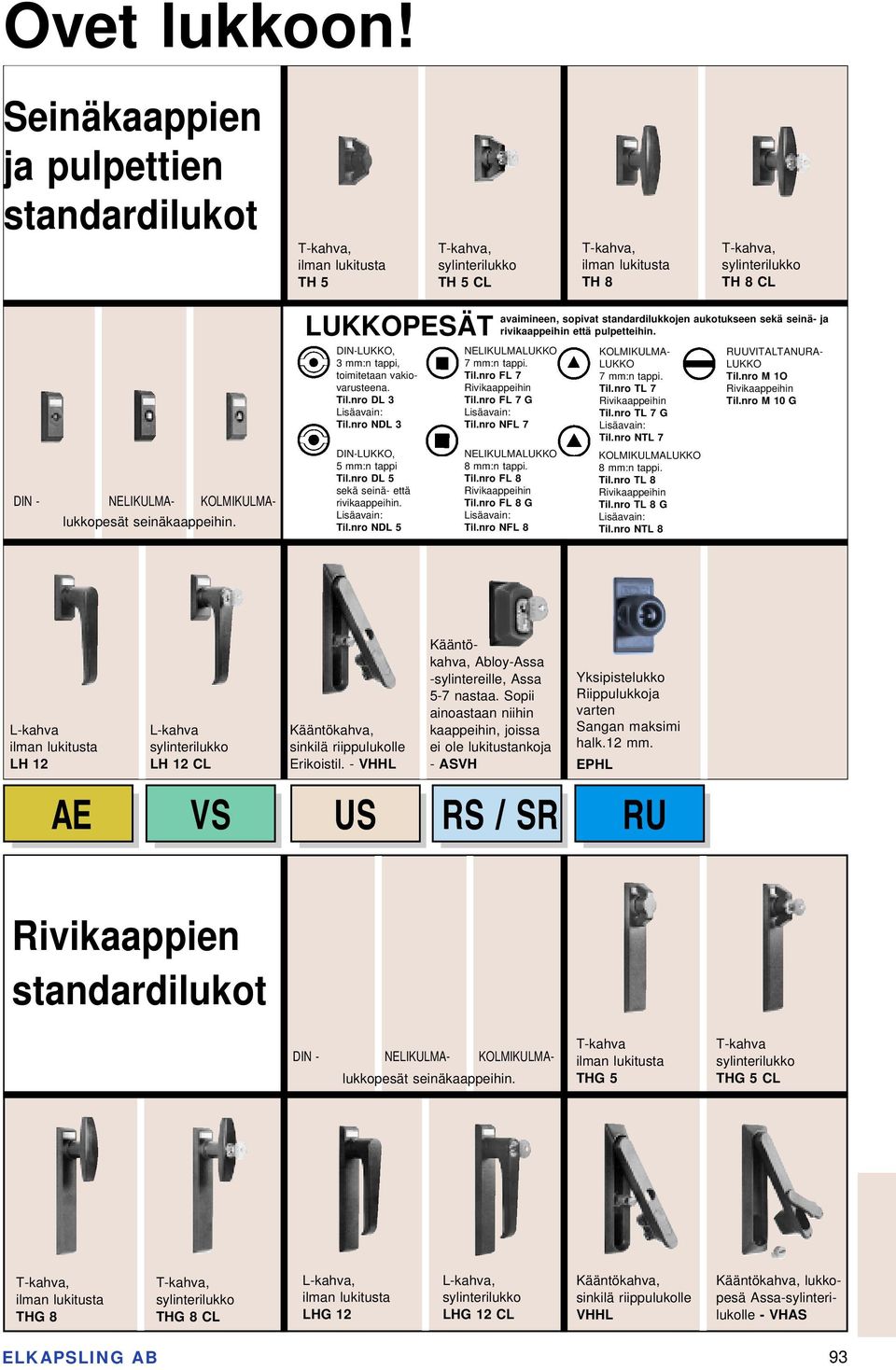

6 Ovet lukkoon! Seinäkaappien ja pulpettien standardilukot TH 5 TH 5 CL TH 8 TH 8 CL DIN - NELIKULMA- KOLMIKULMAlukkopesät seinäkaappeihin. LUKKOPESÄT DIN-LUKKO, 3 mm:n tappi, toimitetaan vakiovarusteena. Til.nro DL 3 Til.nro NDL 3 DIN-LUKKO, 5 mm:n tappi Til.nro DL 5 sekä seinä- että rivikaappeihin. Til.nro NDL 5 avaimineen, sopivat standardilukkojen aukotukseen sekä seinä- ja rivikaappeihin että pulpetteihin. NELIKULMALUKKO 7 mm:n tappi. Til.nro FL 7 Til.nro FL 7 G Til.nro NFL 7 NELIKULMALUKKO 8 mm:n tappi. Til.nro FL 8 Til.nro FL 8 G Til.nro NFL 8 KOLMIKULMA- LUKKO 7 mm:n tappi. Til.nro TL 7 Til.nro TL 7 G Til.nro NTL 7 KOLMIKULMALUKKO 8 mm:n tappi. Til.nro TL 8 Til.nro TL 8 G Til.nro NTL 8 RUUVITALTANURA- LUKKO Til.nro M 1O Til.nro M 10 G L-kahva L-kahva Kääntökahva, sinkilä riippulukolle LH 12 LH 12 CL Erikoistil. - VHHL Kääntökahva, Abloy-Assa -sylintereille, Assa 5-7 nastaa. Sopii ainoastaan niihin kaappeihin, joissa ei ole lukitustankoja - ASVH Yksipistelukko Riippulukkoja varten Sangan maksimi halk.12 mm. EPHL AE VS US RS / SR RU Rivikaappien standardilukot DIN - NELIKULMA- KOLMIKULMAlukkopesät seinäkaappeihin. T-kahva THG 5 T-kahva THG 5 CL THG 8 THG 8 CL L-kahva, LHG 12 L-kahva, LHG 12 CL Kääntökahva, lukko- pesä Assa-sylinterilukolle - VHAS Kääntökahva, sinkilä riippulukolle VHHL ELKAPSLING AB 93
