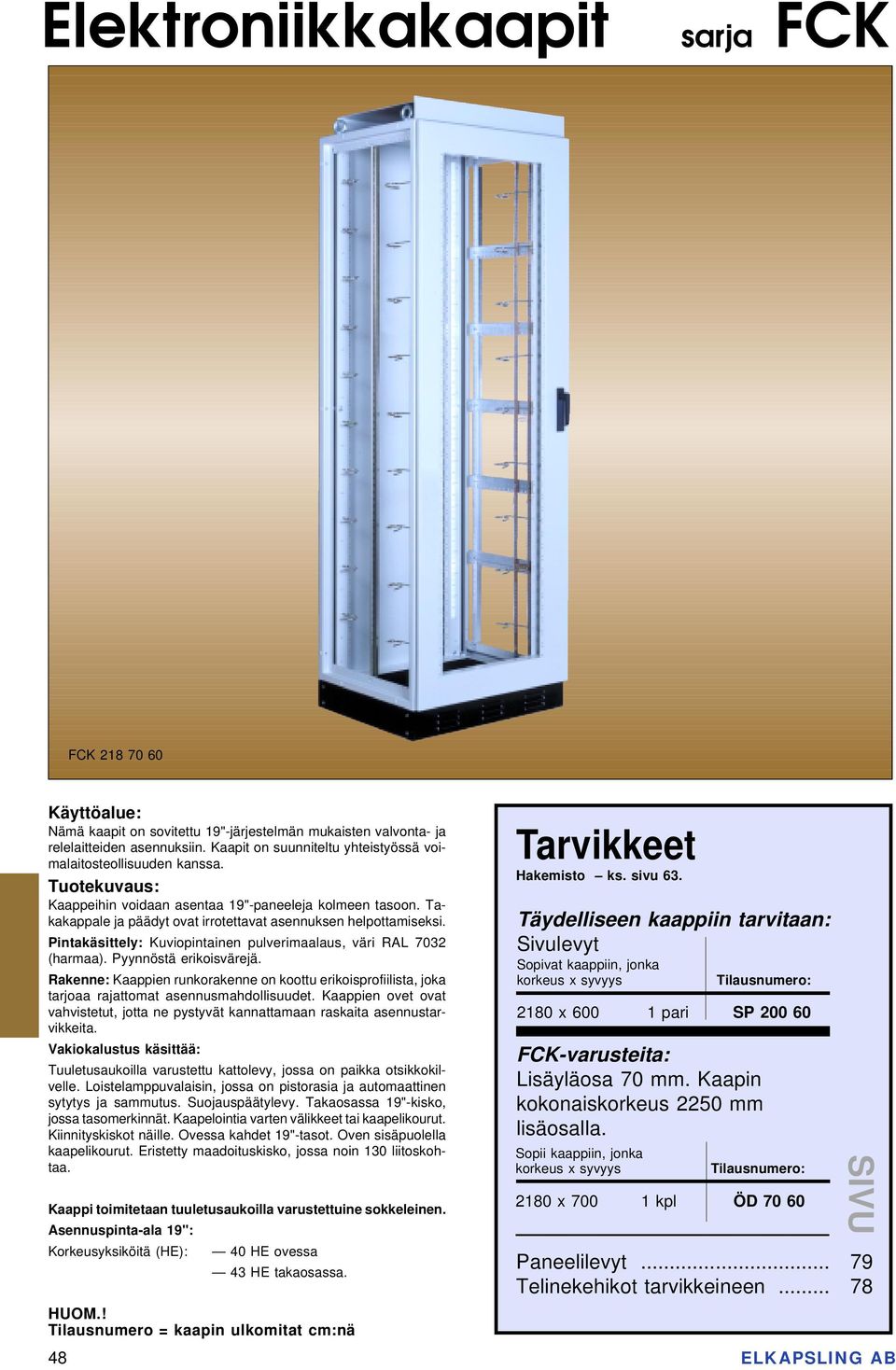

1 SIVU Elektroniikkakaapit sarja FCK FCK Käyttöalue: Nämä kaapit on sovitettu 19"-järjestelmän mukaisten valvonta- ja relelaitteiden asennuksiin. Kaapit on suunniteltu yhteistyössä voimalaitosteollisuuden kanssa. Tuotekuvaus: Kaappeihin voidaan asentaa 19"-paneeleja kolmeen tasoon. Takakappale ja päädyt ovat irrotettavat asennuksen helpottamiseksi. Pintakäsittely: Kuviopintainen pulverimaalaus, väri RAL 7032 (harmaa). Pyynnöstä erikoisvärejä. Rakenne: Kaappien runkorakenne on koottu erikoisprofiilista, joka tarjoaa rajattomat asennusmahdollisuudet. Kaappien ovet ovat vahvistetut, jotta ne pystyvät kannattamaan raskaita asennustarvikkeita. Vakiokalustus käsittää: Tuuletusaukoilla varustettu kattolevy, jossa on paikka otsikkokilvelle. Loistelamppuvalaisin, jossa on pistorasia ja automaattinen sytytys ja sammutus. Suojauspäätylevy. Takaosassa 19"-kisko, jossa tasomerkinnät. Kaapelointia varten välikkeet tai kaapelikourut. Kiinnityskiskot näille. Ovessa kahdet 19"-tasot. Oven sisäpuolella kaapelikourut. Eristetty maadoituskisko, jossa noin 1 liitoskohtaa. Tarvikkeet Hakemisto ks. sivu 63. Täydelliseen kaappiin tarvitaan: Sivulevyt Sopivat kaappiin, jonka korkeus x syvyys FCK-varusteita: Lisäyläosa 70 mm. Kaapin kokonaiskorkeus 2250 mm lisäosalla. Sopii kaappiin, jonka korkeus x syvyys Tilausnumero: 80 x pari SP Tilausnumero: Kaappi toimitetaan tuuletusaukoilla varustettuine sokkeleinen. Asennuspinta-ala 19": Korkeusyksiköitä (HE): 40 HE ovessa 43 HE takaosassa. HUOM.! Tilausnumero = kaapin ulkomitat cm:nä 80 x kpl ÖD Paneelilevyt Telinekehikot tarvikkeineen

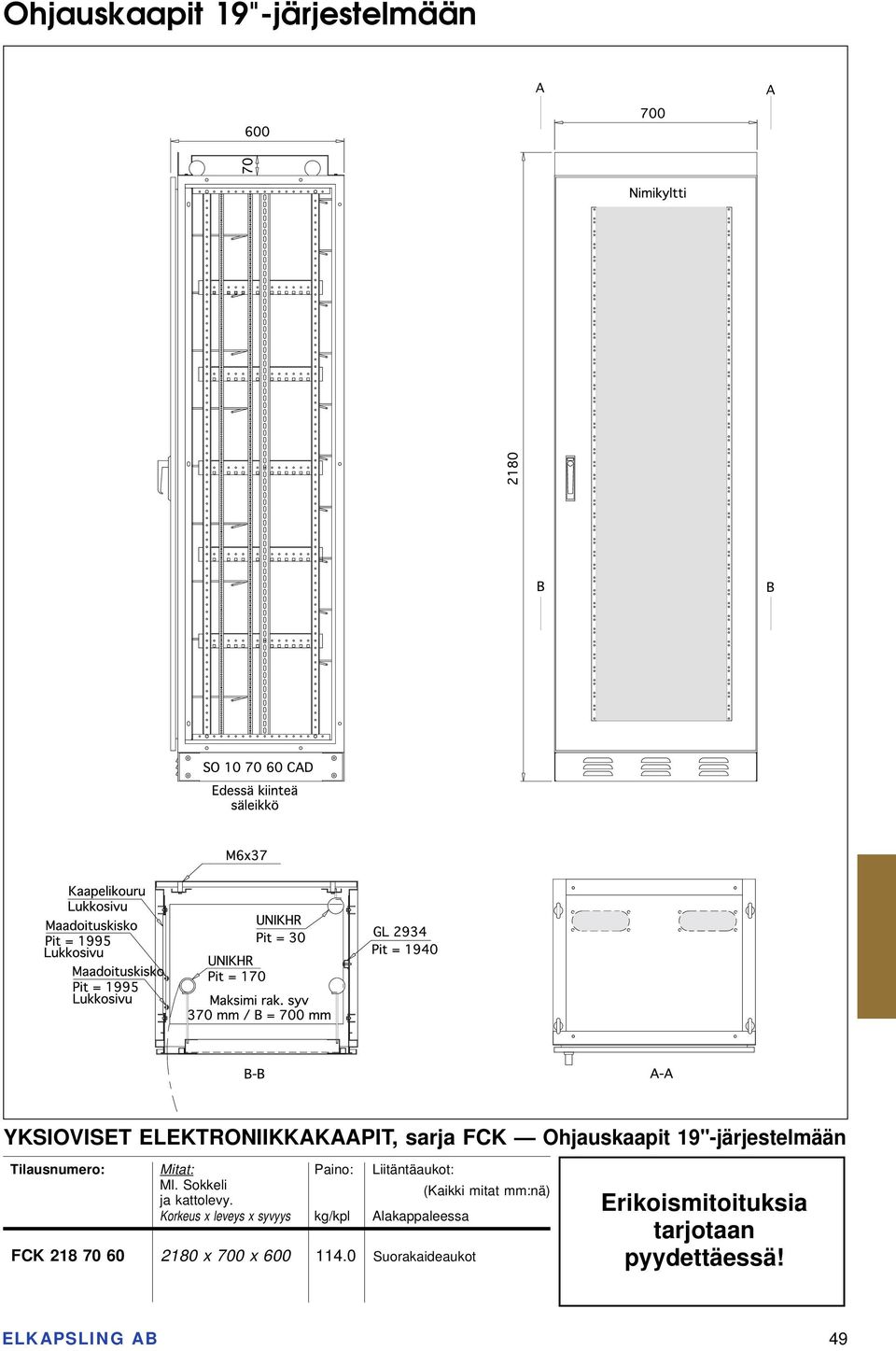

2 Ohjauskaapit 19"-järjestelmään A A YKSIOVISET ELEKTRONIIKKAKAAPIT, sarja FCK Ohjauskaapit 19"-järjestelmään Tilausnumero: Mitat: Paino: Liitäntäaukot: Ml. Sokkeli ja kattolevy. (Kaikki mitat mm:nä) Korkeus x leveys x syvyys kg/kpl Alakappaleessa FCK x 700 x Suorakaideaukot Erikoismitoituksia tarjotaan pyydettäessä! 49

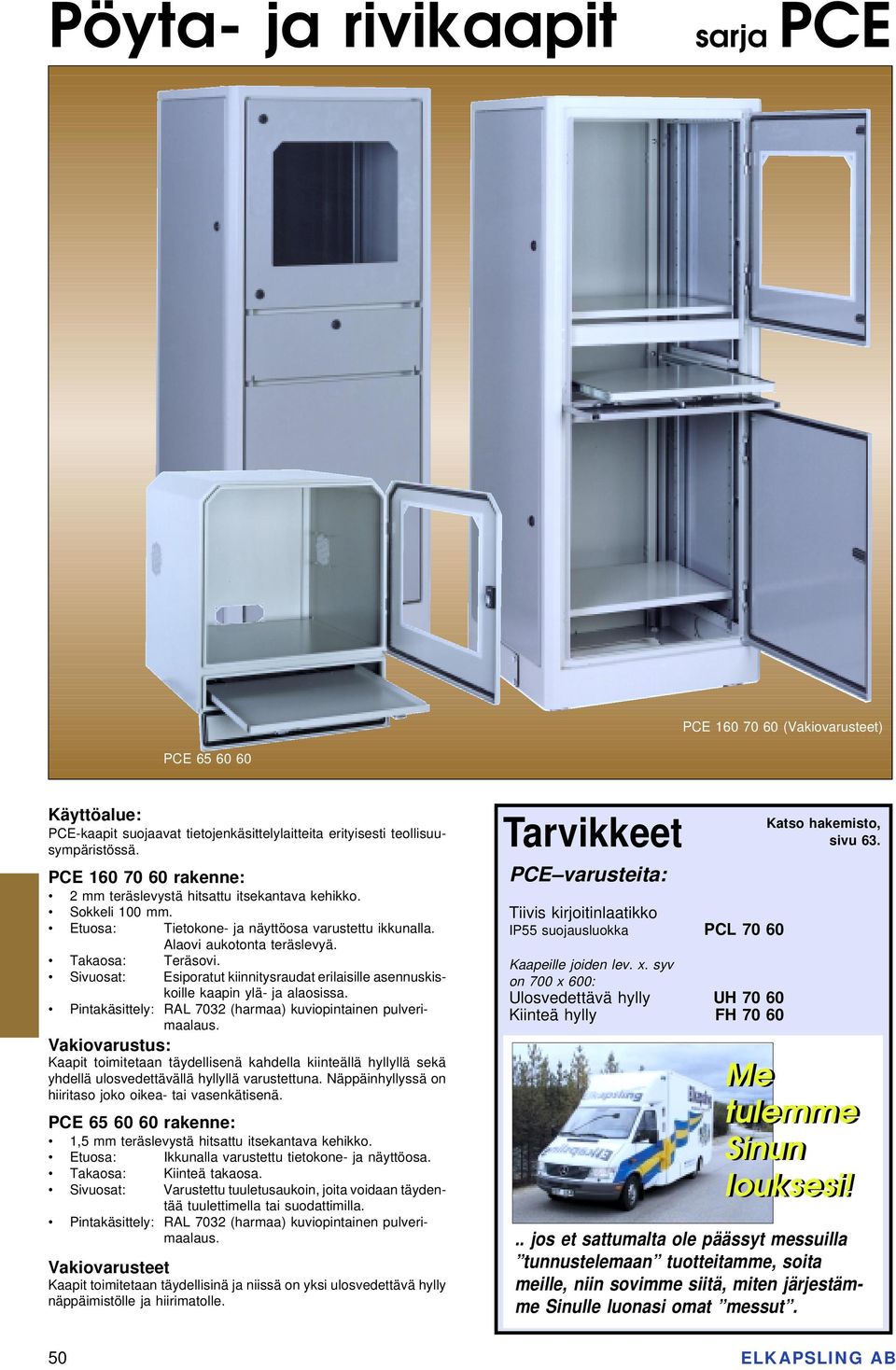

3 Pöyta- ja rivikaapit sarja PCE PCE (Vakiovarusteet) PCE Käyttöalue: PCE-kaapit suojaavat tietojenkäsittelylaitteita erityisesti teollisuusympäristössä. PCE rakenne: 2 mm teräslevystä hitsattu itsekantava kehikko. Sokkeli 100 mm. Etuosa: Tietokone- ja näyttöosa varustettu ikkunalla. Alaovi aukotonta teräslevyä. Takaosa: Teräsovi. Sivuosat: Esiporatut kiinnitysraudat erilaisille asennuskiskoille kaapin ylä- ja alaosissa. Pintakäsittely: RAL 7032 (harmaa) kuviopintainen pulverimaalaus. Vakiovarustus: Kaapit toimitetaan täydellisenä kahdella kiinteällä hyllyllä sekä yhdellä ulosvedettävällä hyllyllä varustettuna. Näppäinhyllyssä on hiiritaso joko oikea- tai vasenkätisenä. PCE rakenne: 1,5 mm teräslevystä hitsattu itsekantava kehikko. Etuosa: Ikkunalla varustettu tietokone- ja näyttöosa. Takaosa: Kiinteä takaosa. Sivuosat: Varustettu tuuletusaukoin, joita voidaan täydentää tuulettimella tai suodattimilla. Pintakäsittely: RAL 7032 (harmaa) kuviopintainen pulverimaalaus. Vakiovarusteet Kaapit toimitetaan täydellisinä ja niissä on yksi ulosvedettävä hylly näppäimistölle ja hiirimatolle. Tarvikkeet PCE varusteita: Tiivis kirjoitinlaatikko IP55 suojausluokka PCL Kaapeille joiden lev. x. syv on 700 x 600: Ulosvedettävä hylly UH Kiinteä hylly FH Katso hakemisto, sivu 63. Me tulemme Sinun louksesi!.. jos et sattumalta ole päässyt messuilla tunnustelemaan tuotteitamme, soita meille, niin sovimme siitä, miten järjestämme Sinulle luonasi omat messut. 50

4 Tietokonekaapit Kotelointiluokka IP 55 PÖYTÄ- JA LATTIAKAAPIT, sarja PCE Tilausnumero: Mitat: Paino: Liitäntäaukot: (Kaikki mitat mm:nä) Korkeus x leveys x syvyys kg/kpl PCE x 600 x Suorakaideaukko PCE x 700 x Jos kaappi halutaan yhtenäisellä etuovella, lisätään tilausnumeron perään H-kirjain: Esimerkiksi PCE H Erikoismittaiset kaapit pyydettäessä! 51

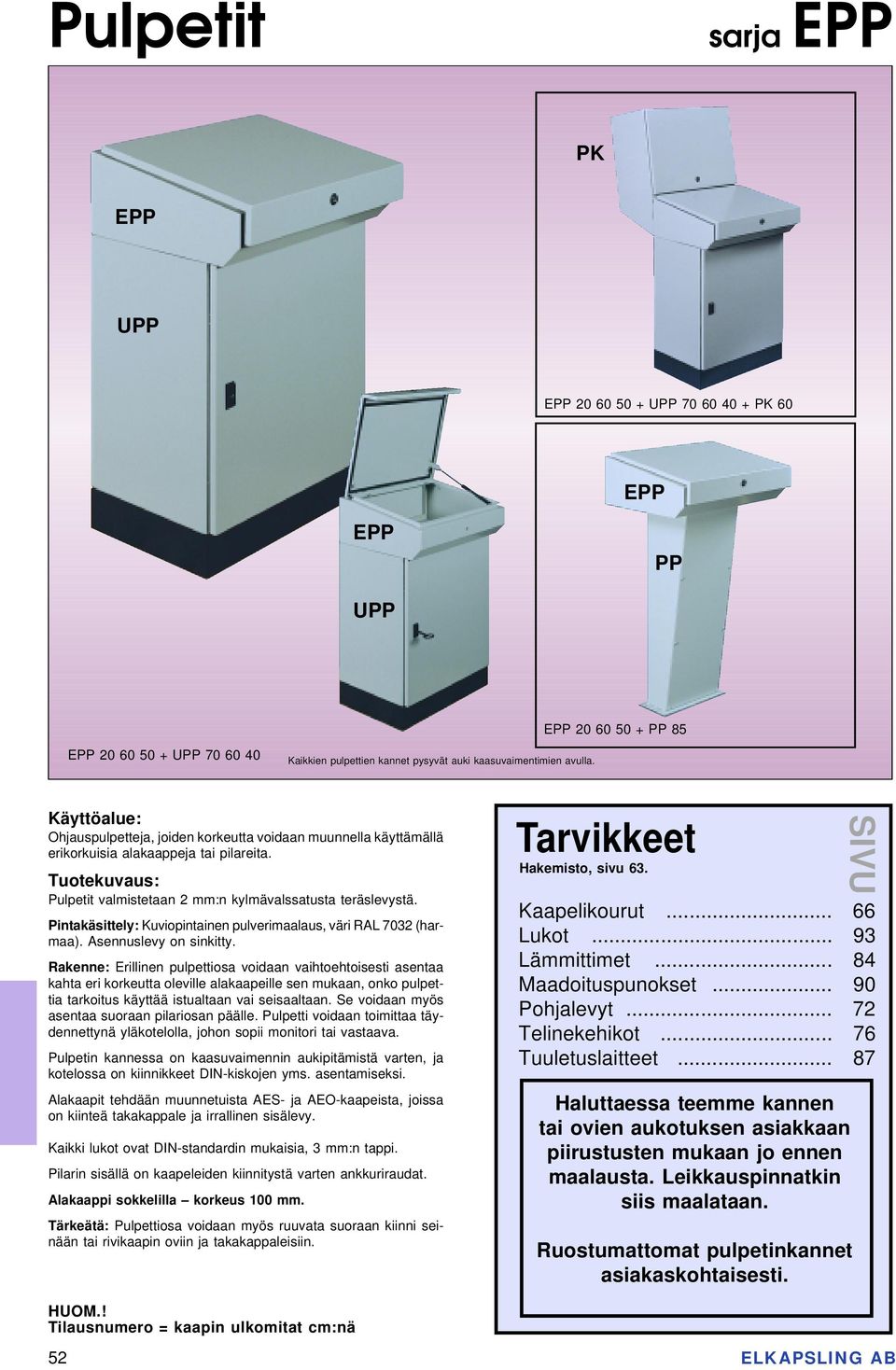

5 SIVU Pulpetit sarja EPP PK EPP UPP EPP UPP PK 60 EPP EPP PP UPP EPP PP 85 EPP UPP Kaikkien pulpettien kannet pysyvät auki kaasuvaimentimien avulla. Käyttöalue: Ohjauspulpetteja, joiden korkeutta voidaan muunnella käyttämällä erikorkuisia alakaappeja tai pilareita. Tuotekuvaus: Pulpetit valmistetaan 2 mm:n kylmävalssatusta teräslevystä. Pintakäsittely: Kuviopintainen pulverimaalaus, väri RAL 7032 (harmaa). Asennuslevy on sinkitty. Rakenne: Erillinen pulpettiosa voidaan vaihtoehtoisesti asentaa kahta eri korkeutta oleville alakaapeille sen mukaan, onko pulpettia tarkoitus käyttää istualtaan vai seisaaltaan. Se voidaan myös asentaa suoraan pilariosan päälle. Pulpetti voidaan toimittaa täydennettynä yläkotelolla, johon sopii monitori tai vastaava. Pulpetin kannessa on kaasuvaimennin aukipitämistä varten, ja kotelossa on kiinnikkeet DIN-kiskojen yms. asentamiseksi. Alakaapit tehdään muunnetuista AES- ja AEO-kaapeista, joissa on kiinteä takakappale ja irrallinen sisälevy. Kaikki lukot ovat DIN-standardin mukaisia, 3 mm:n tappi. Pilarin sisällä on kaapeleiden kiinnitystä varten ankkuriraudat. Alakaappi sokkelilla korkeus 100 mm. Tärkeätä: Pulpettiosa voidaan myös ruuvata suoraan kiinni seinään tai rivikaapin oviin ja takakappaleisiin. Tarvikkeet Hakemisto, sivu 63. Kaapelikourut Lukot Lämmittimet Maadoituspunokset Pohjalevyt Telinekehikot Tuuletuslaitteet Haluttaessa teemme kannen tai ovien aukotuksen asiakkaan piirustusten mukaan jo ennen maalausta. Leikkauspinnatkin siis maalataan. Ruostumattomat pulpetinkannet asiakaskohtaisesti. HUOM.! Tilausnumero = kaapin ulkomitat cm:nä 52

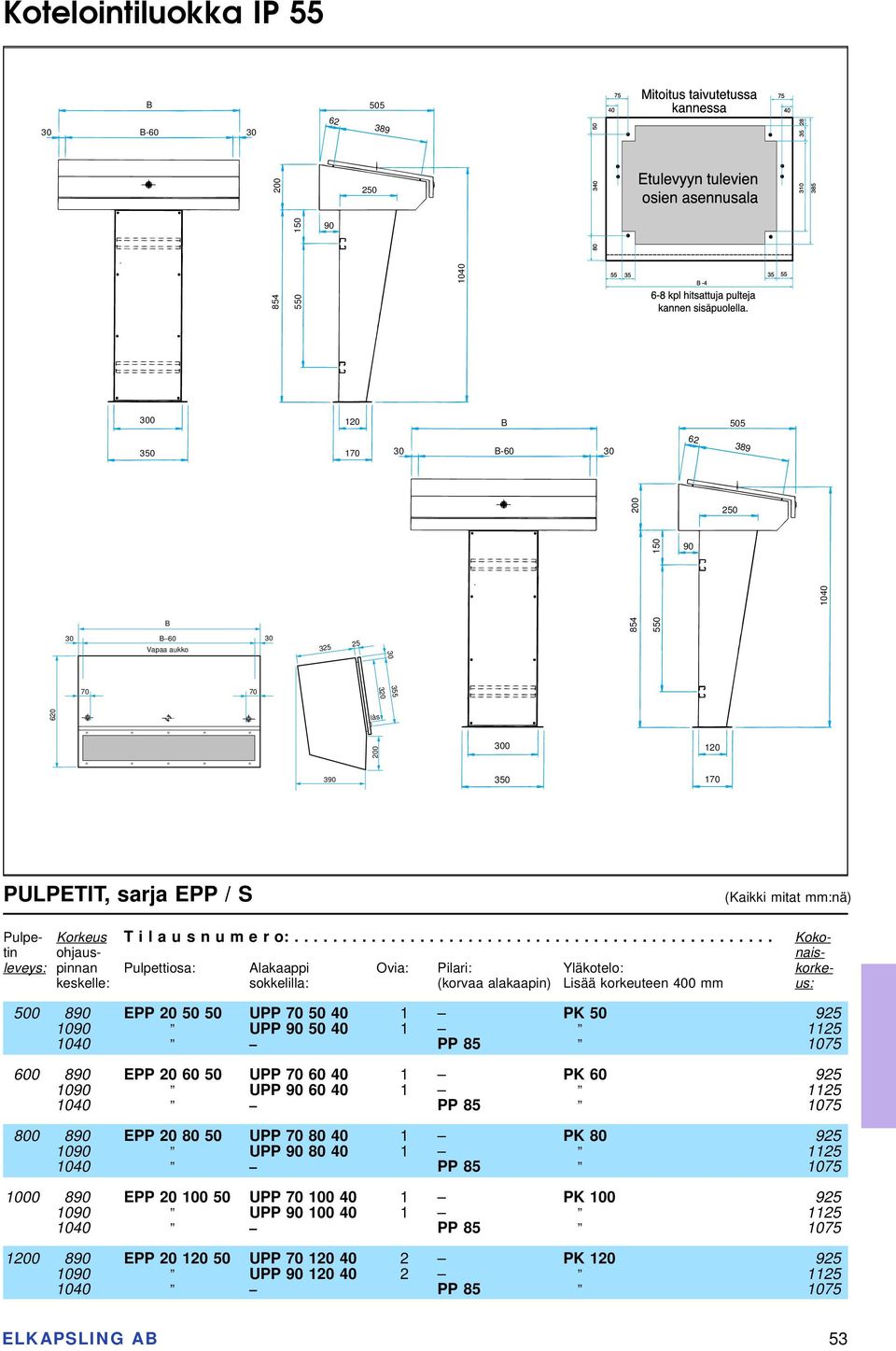

6 Kotelointiluokka IP 55 B B B B B B 60 Vapaa aukko lås PULPETIT, sarja EPP / S (Kaikki mitat mm:nä) Pulpe- Korkeus T i l a u s n u m e r o: Kokotin ohjaus- naisleveys: pinnan Pulpettiosa: Alakaappi Ovia: Pilari: Yläkotelo: korkekeskelle: sokkelilla: (korvaa alakaapin) Lisää korkeuteen 400 mm us: EPP UPP PK UPP PP EPP UPP PK UPP PP EPP UPP PK UPP PP EPP UPP PK UPP PP EPP UPP PK UPP PP

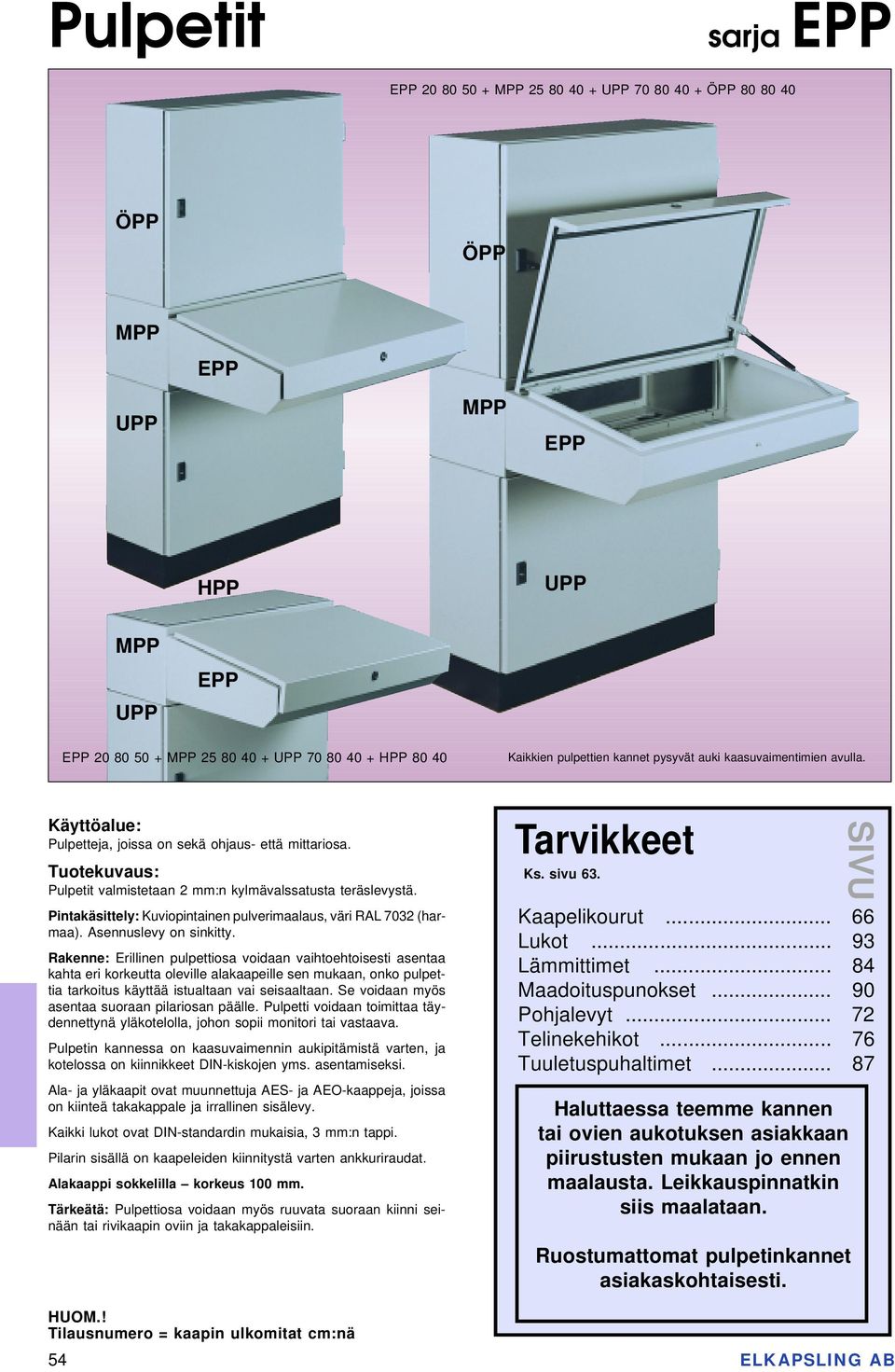

7 SIVU Pulpetit sarja EPP EPP MPP UPP ÖPP ÖPP ÖPP MPP EPP UPP MPP EPP HPP UPP MPP UPP EPP EPP MPP UPP HPP Kaikkien pulpettien kannet pysyvät auki kaasuvaimentimien avulla. Käyttöalue: Pulpetteja, joissa on sekä ohjaus- että mittariosa. Tuotekuvaus: Pulpetit valmistetaan 2 mm:n kylmävalssatusta teräslevystä. Pintakäsittely: Kuviopintainen pulverimaalaus, väri RAL 7032 (harmaa). Asennuslevy on sinkitty. Rakenne: Erillinen pulpettiosa voidaan vaihtoehtoisesti asentaa kahta eri korkeutta oleville alakaapeille sen mukaan, onko pulpettia tarkoitus käyttää istualtaan vai seisaaltaan. Se voidaan myös asentaa suoraan pilariosan päälle. Pulpetti voidaan toimittaa täydennettynä yläkotelolla, johon sopii monitori tai vastaava. Pulpetin kannessa on kaasuvaimennin aukipitämistä varten, ja kotelossa on kiinnikkeet DIN-kiskojen yms. asentamiseksi. Ala- ja yläkaapit ovat muunnettuja AES- ja AEO-kaappeja, joissa on kiinteä takakappale ja irrallinen sisälevy. Kaikki lukot ovat DIN-standardin mukaisia, 3 mm:n tappi. Pilarin sisällä on kaapeleiden kiinnitystä varten ankkuriraudat. Alakaappi sokkelilla korkeus 100 mm. Tärkeätä: Pulpettiosa voidaan myös ruuvata suoraan kiinni seinään tai rivikaapin oviin ja takakappaleisiin. Tarvikkeet Ks. sivu 63. Kaapelikourut Lukot Lämmittimet Maadoituspunokset Pohjalevyt Telinekehikot Tuuletuspuhaltimet Haluttaessa teemme kannen tai ovien aukotuksen asiakkaan piirustusten mukaan jo ennen maalausta. Leikkauspinnatkin siis maalataan. Ruostumattomat pulpetinkannet asiakaskohtaisesti. HUOM.! Tilausnumero = kaapin ulkomitat cm:nä 54

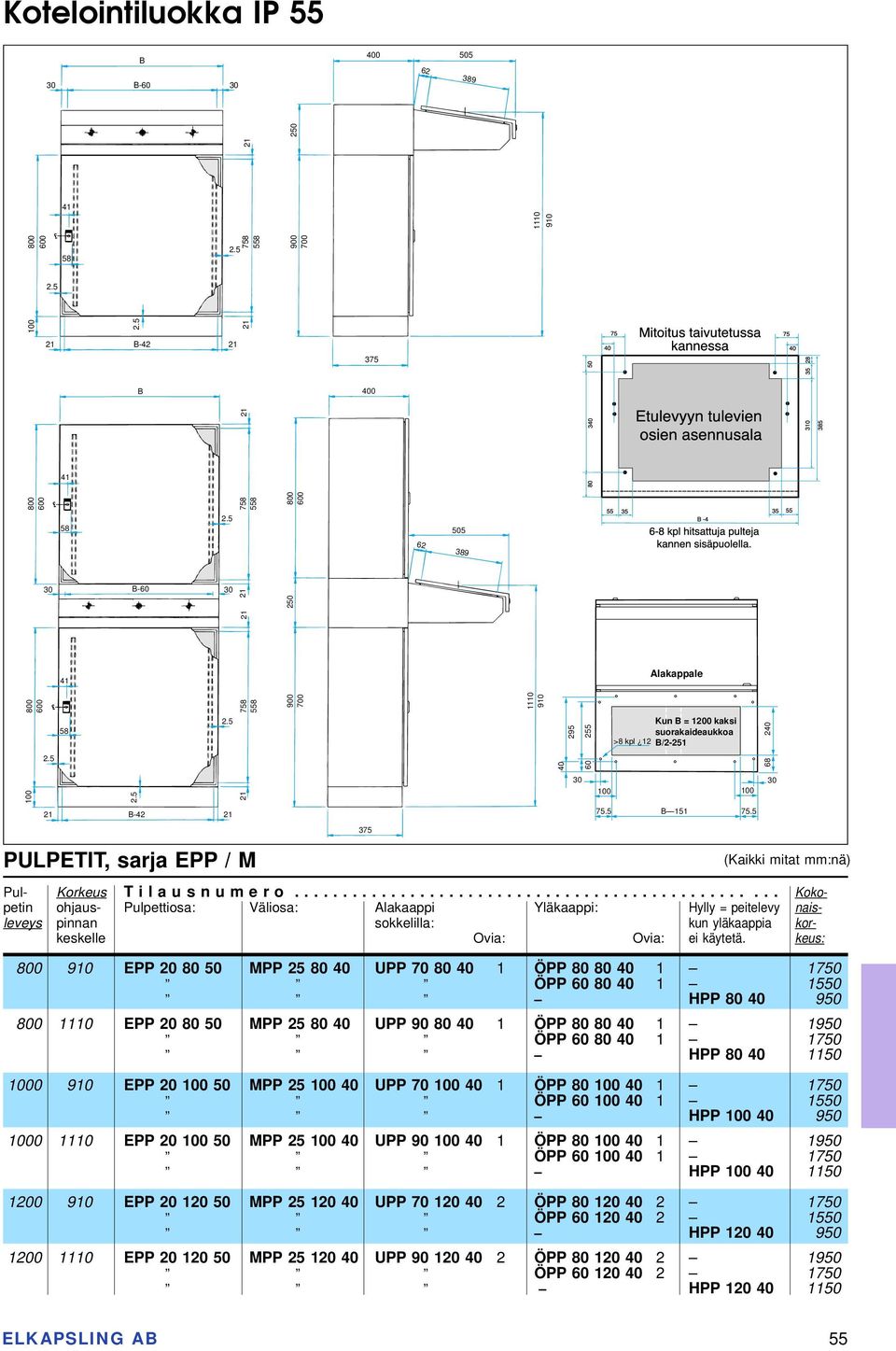

8 Kotelointiluokka IP 55 B B B B B B PULPETIT, sarja EPP / M Alakappale Kun B = 1200 kaksi suorakaideaukkoa >8 kpl 12 B/ B Pul- Korkeus T i l a u s n u m e r o Kokopetin ohjaus- Pulpettiosa: Väliosa: Alakaappi Yläkaappi: Hylly = peitelevy naisleveys pinnan sokkelilla: kun yläkaappia korkeskelle Ovia: Ovia: ei käytetä. keus: EPP MPP UPP ÖPP ÖPP HPP EPP MPP UPP ÖPP ÖPP HPP EPP MPP UPP ÖPP ÖPP HPP EPP MPP UPP ÖPP ÖPP HPP EPP MPP UPP ÖPP ÖPP HPP EPP MPP UPP ÖPP ÖPP HPP (Kaikki mitat mm:nä) 55

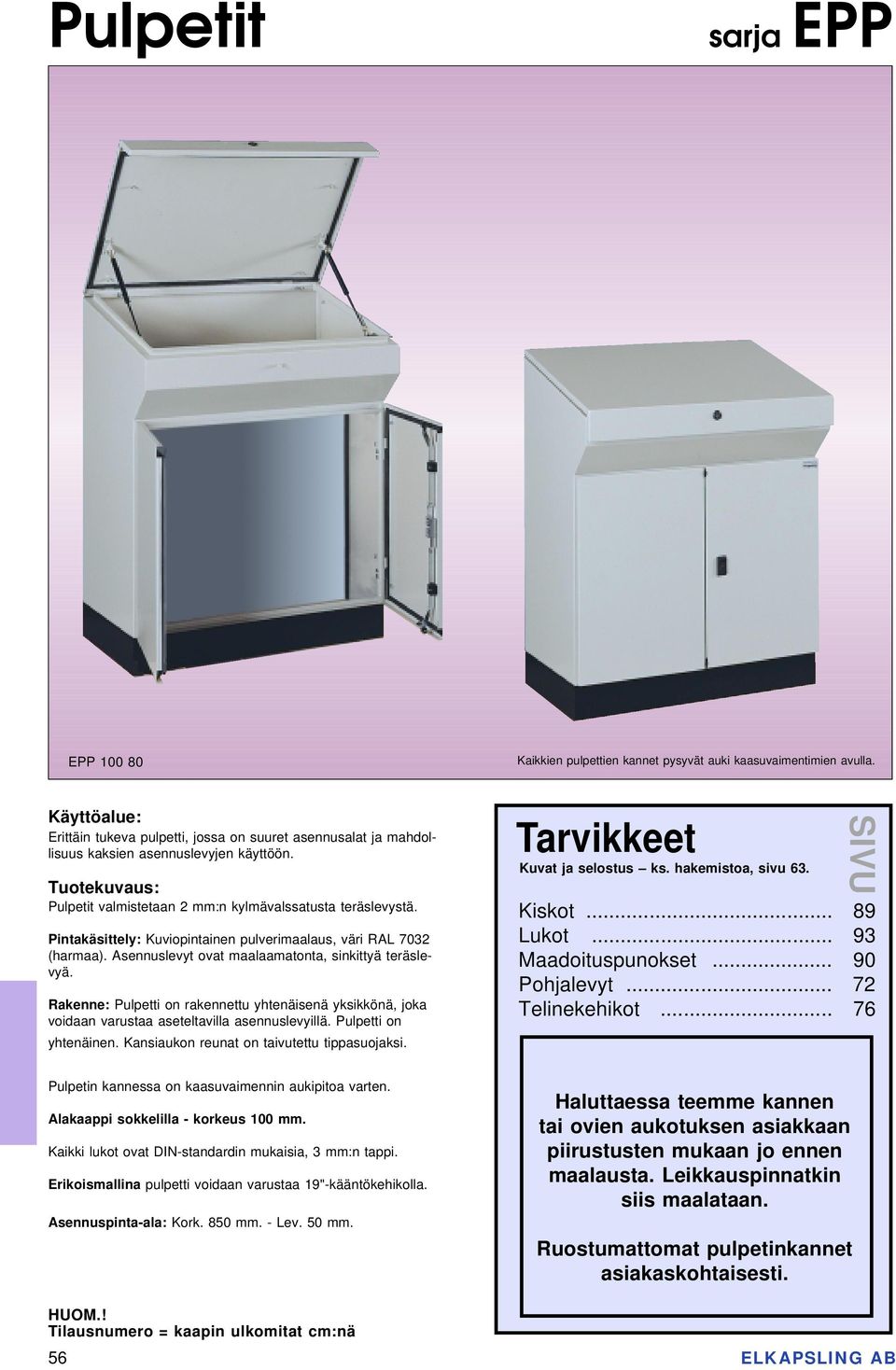

9 SIVU Pulpetit sarja EPP EPP Kaikkien pulpettien kannet pysyvät auki kaasuvaimentimien avulla. Käyttöalue: Erittäin tukeva pulpetti, jossa on suuret asennusalat ja mahdollisuus kaksien asennuslevyjen käyttöön. Tuotekuvaus: Pulpetit valmistetaan 2 mm:n kylmävalssatusta teräslevystä. Pintakäsittely: Kuviopintainen pulverimaalaus, väri RAL 7032 (harmaa). Asennuslevyt ovat maalaamatonta, sinkittyä teräslevyä. Rakenne: Pulpetti on rakennettu yhtenäisenä yksikkönä, joka voidaan varustaa aseteltavilla asennuslevyillä. Pulpetti on yhtenäinen. Kansiaukon reunat on taivutettu tippasuojaksi. Tarvikkeet Kuvat ja selostus ks. hakemistoa, sivu 63. Kiskot Lukot Maadoituspunokset Pohjalevyt Telinekehikot Pulpetin kannessa on kaasuvaimennin aukipitoa varten. Alakaappi sokkelilla - korkeus 100 mm. Kaikki lukot ovat DIN-standardin mukaisia, 3 mm:n tappi. Erikoismallina pulpetti voidaan varustaa 19"-kääntökehikolla. Asennuspinta-ala: Kork. 850 mm. - Lev. 50 mm. Haluttaessa teemme kannen tai ovien aukotuksen asiakkaan piirustusten mukaan jo ennen maalausta. Leikkauspinnatkin siis maalataan. Ruostumattomat pulpetinkannet asiakaskohtaisesti. HUOM.! Tilausnumero = kaapin ulkomitat cm:nä 56

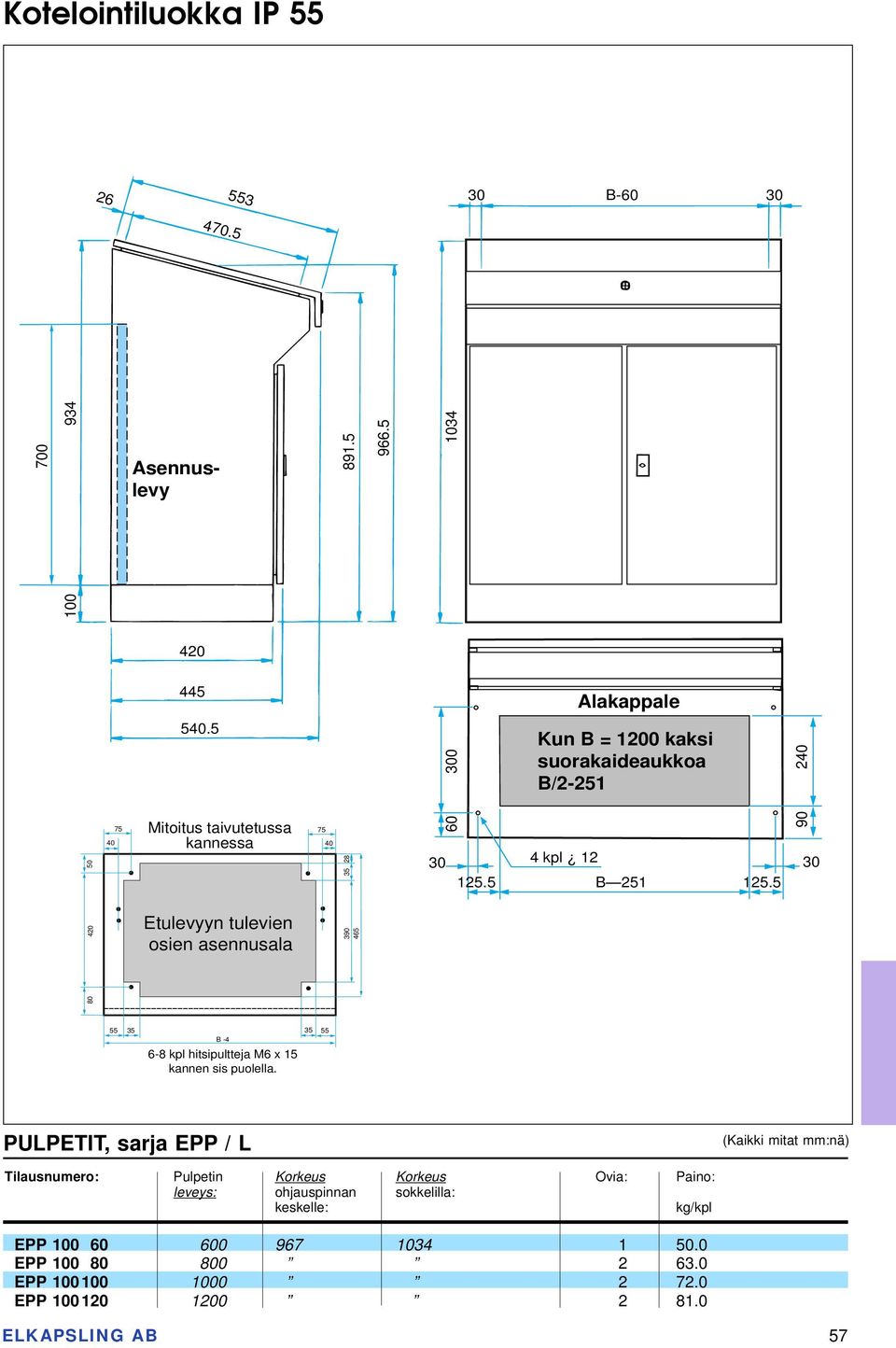

10 Kotelointiluokka IP B Asennuslevy Alakappale Kun B = 1200 kaksi suorakaideaukkoa B/ Mitoitus taivutetussa kannessa kpl B Etulevyyn tulevien osien asennusala B kpl hitsipultteja M6 x 15 kannen sis puolella. PULPETIT, sarja EPP / L (Kaikki mitat mm:nä) Tilausnumero: Pulpetin Korkeus Korkeus Ovia: Paino: leveys: ohjauspinnan sokkelilla: keskelle: kg/kpl EPP EPP EPP EPP

11 SIVU Pulpetit sarja EPP EPP Kaikkien pulpettien kannet pysyvät auki kaasuvaimentimien avulla. Käyttöalue: Erittäin tukeva pulpetti, jossa on suuret asennusalat ja mahdollisuus kaksien asennuslevyjen käyttöön. Yläosa erityisesti suunniteltu tietokonenäyttöjen ergonomisesti oikeaa sijoitusta ajatellen. Tuotekuvaus: Pulpetit valmistetaan 2 mm:n kylmävalssatusta teräslevystä. Pintakäsittely: Kuviopintainen pulverimaalaus, väri RAL 7032 (harmaa). Asennuslevy on sinkitty. Rakenne: Pulpetti on rakennettu yhtenäisenä yksikkönä, joka voidaan varustaa halutun korkuisilla aseteltavilla asennuslevyillä. Siten alaosaan voidaan asentaa laitteita, joilla on suuri syvyys, ja varata erilliset tilat voima- ja ohjauslaitteille. Pulpetissa on myös takaovet. Kaikissa avattavissa aukoissa on kahteen kertaan taivutettu reuna (tippareunus). Pulpetin ja näyttöosan kannet pysyvät auki kaasuvaimentimien avulla, ja pulpettiosassa on kiinnikkeet DIN-kiskojen yms. asentamiseksi. Alakaappi sokkelilla korkeus 100 mm. Asennuslevyt tilataan erikseen. Ks. tarvikkeita viereisestä ruudusta. Kaikki lukot ovat DIN-standardin mukaisia, 3 mm:n tappi. Erikoismallina pulpetti voidaan varustaa 19" kääntökehikolla. HHUOM.! Tilausnumero = kaapin ulkomitat cm:nä Tarvikkeet Kuvat ja selostus ks. hakemistoa, sivu 63. Täydelliseen pulpettiin tarvitaan: Asennuslevyt Kaikki mitat mm:nä Tilaus- Sopivat Asennusala numero: pulpettiin, Korkeus x leveys jonka leveys (mm) MPP x 7 MPP x 7 MPP x 9 MPP x 9 MPP x 11 MPP x 11 Muita tarvikkeita: Kiskot Lukot Maadoituspunokset Pohjalevyt Haluttaessa teemme kannen tai ovien aukotuksen asiakkaan piirustusten mukaan jo ennen maalausta. Leikkauspinnatkin siis maalataan. Ruostumattomat pulpetinkannet asiakaskohtaisesti. 58

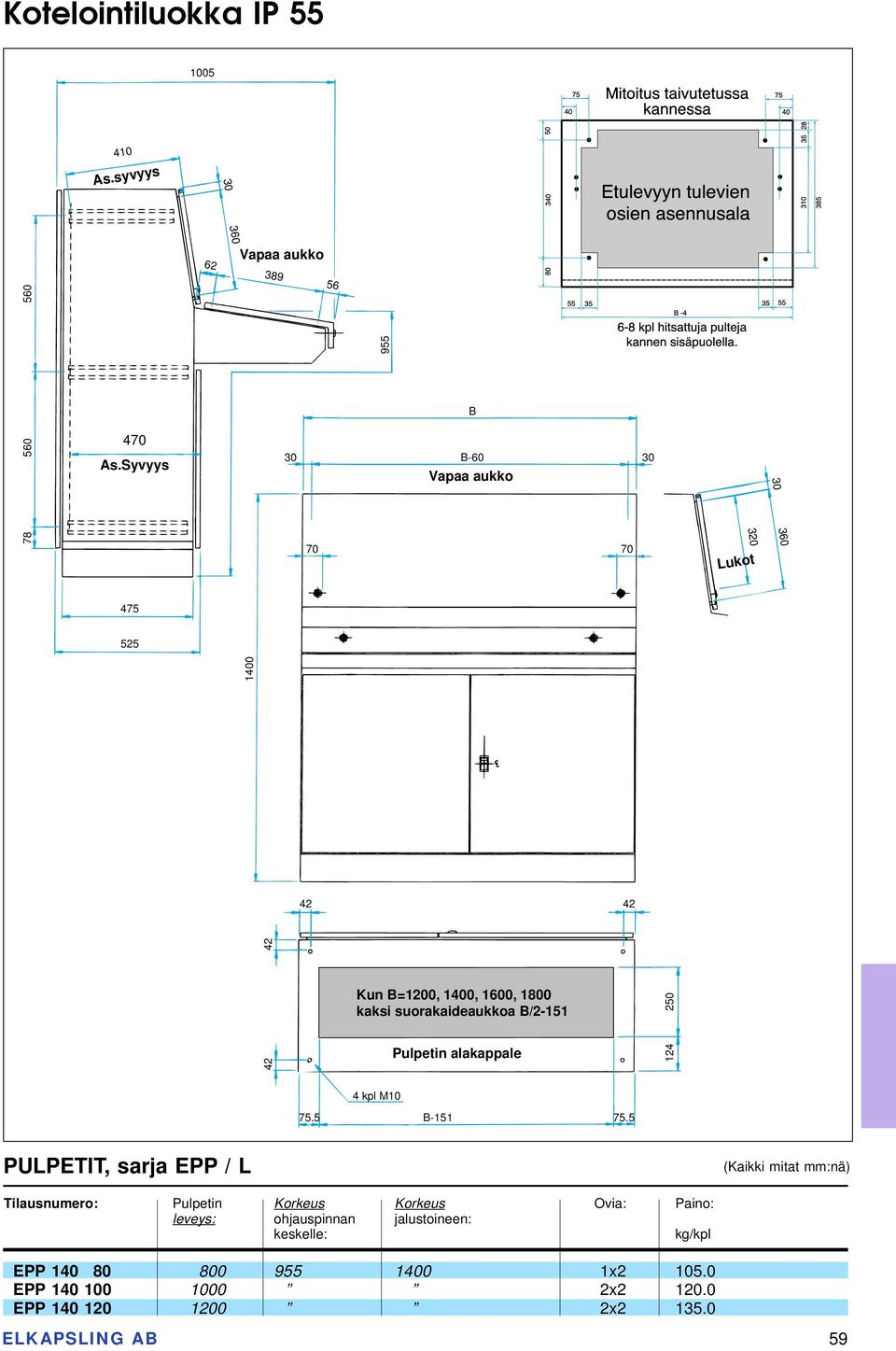

12 Kotelointiluokka IP As.syvyys 360 Vapaa aukko B As.Syvyys B-60 Vapaa aukko Lukot Kun B=1200, 1400, 1600, 1800 kaksi suorakaideaukkoa B/2-151 Pulpetin alakappale kpl M B PULPETIT, sarja EPP / L (Kaikki mitat mm:nä) Tilausnumero: Pulpetin Korkeus Korkeus Ovia: Paino: leveys: ohjauspinnan jalustoineen: keskelle: kg/kpl EPP x EPP x EPP x

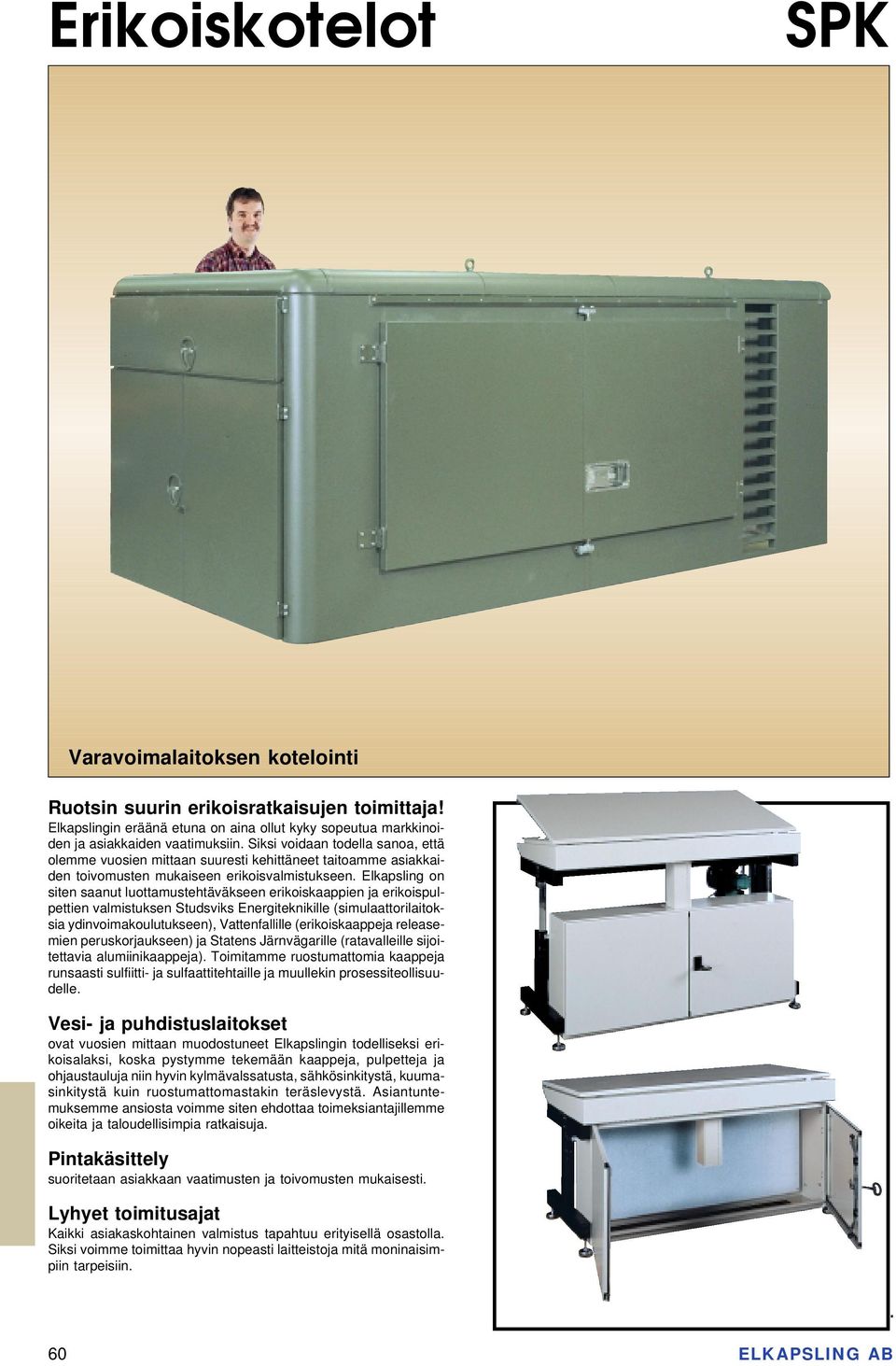

13 Erikoiskotelot SPK Varavoimalaitoksen kotelointi Ruotsin suurin erikoisratkaisujen toimittaja! Elkapslingin eräänä etuna on aina ollut kyky sopeutua markkinoiden ja asiakkaiden vaatimuksiin. Siksi voidaan todella sanoa, että olemme vuosien mittaan suuresti kehittäneet taitoamme asiakkaiden toivomusten mukaiseen erikoisvalmistukseen. Elkapsling on siten saanut luottamustehtäväkseen erikoiskaappien ja erikoispulpettien valmistuksen Studsviks Energiteknikille (simulaattorilaitoksia ydinvoimakoulutukseen), Vattenfallille (erikoiskaappeja releasemien peruskorjaukseen) ja Statens Järnvägarille (ratavalleille sijoitettavia alumiinikaappeja). Toimitamme ruostumattomia kaappeja runsaasti sulfiitti- ja sulfaattitehtaille ja muullekin prosessiteollisuudelle. Vesi- ja puhdistuslaitokset ovat vuosien mittaan muodostuneet Elkapslingin todelliseksi erikoisalaksi, koska pystymme tekemään kaappeja, pulpetteja ja ohjaustauluja niin hyvin kylmävalssatusta, sähkösinkitystä, kuumasinkitystä kuin ruostumattomastakin teräslevystä. Asiantuntemuksemme ansiosta voimme siten ehdottaa toimeksiantajillemme oikeita ja taloudellisimpia ratkaisuja. Pintakäsittely suoritetaan asiakkaan vaatimusten ja toivomusten mukaisesti. Lyhyet toimitusajat Kaikki asiakaskohtainen valmistus tapahtuu erityisellä osastolla. Siksi voimme toimittaa hyvin nopeasti laitteistoja mitä moninaisimpiin tarpeisiin. Moottorikäyttöinen nostettava ja laskettava pulpetti. 60

14 Kotelointiluokka IP Esimerkki kalustetusta tietokonekaapista pankkeja yms. laitoksia varten. Erikoiskotelo Kytkentäkomeron etuovia, jotka voidaan varustaa myös sivupäädyillä ja katolla. Niitä käytetään esimerkiksi suojaamaan jakokeskuksia, mittariryhmiä, telelaitteita, pneumaattisia laitteita ym. Kaikki kaapit ovat saatavissa erikoisvärein maalattuina Erikoiskaappeja niitä voidaan kytkeä yhteen miten l-e-v-e-i-k-s-i tahansa! (Tämä koskee myös standardikaappeja) 61
