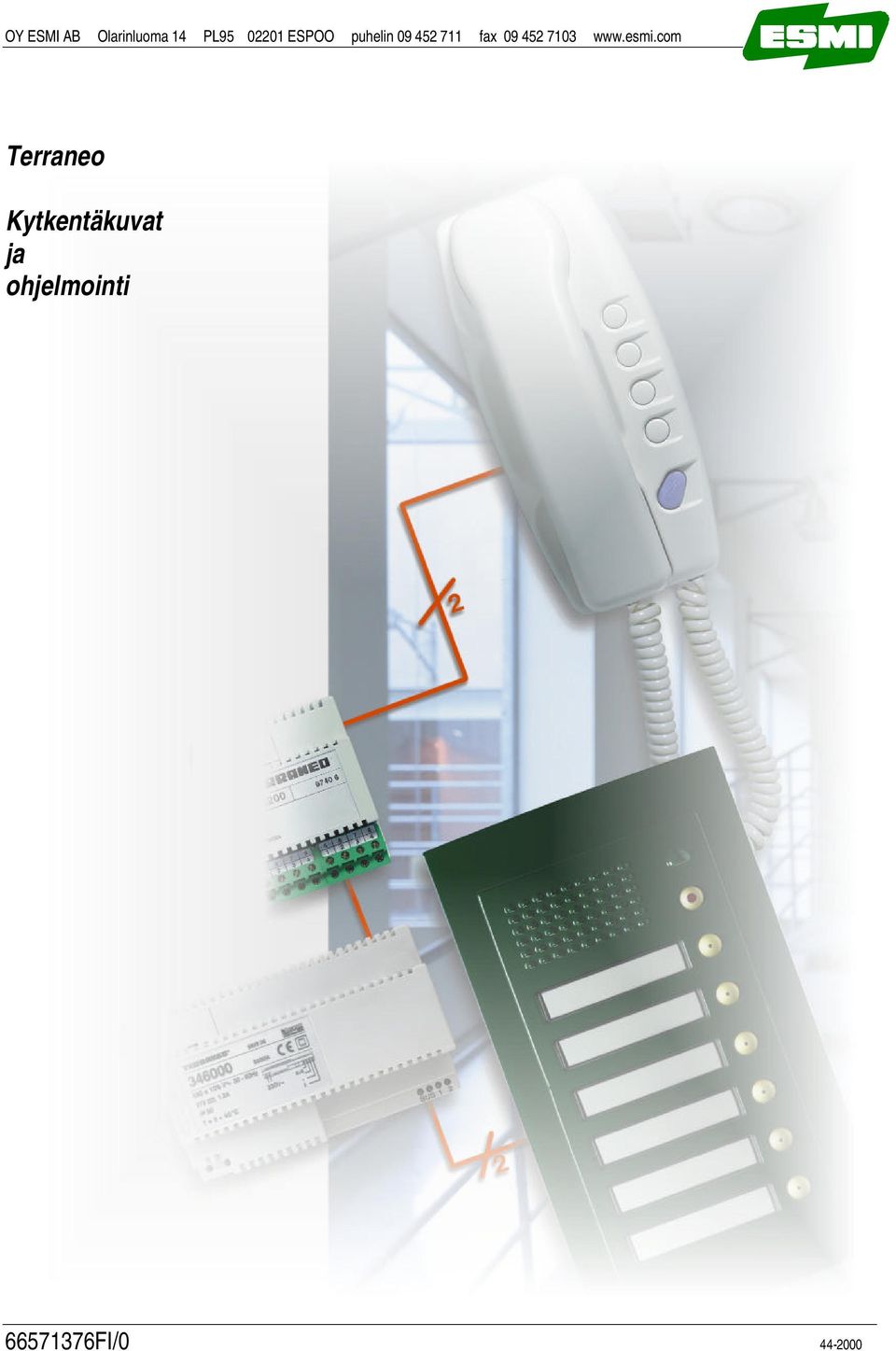

1 OY ESMI AB Olarinluoma 4 PL ESPOO puhelin fax Terraneo Kytkentäkuvat ja ohjelmointi FI/

2 2 Sisällysluettelo Kytkentäkaavio yhdellä nousujohdolla...3 Kytkentäkaavio usealle nousulinjalle ja ovipuhelintaululle...4 Yleiset asennusohjeet...5 Laitteiden konfigurointi...6 Yleiset asennusohjeet...7 Yleiset asennusohjeet...8 Terraneon Esmi koodit ja sähkönumerot...9 Taulukko 2-johdinjärjestelmämoduulitaululla...0 Taulukko 2 2-johdinjärjestelmä yhtenäisillä etulevyillä...

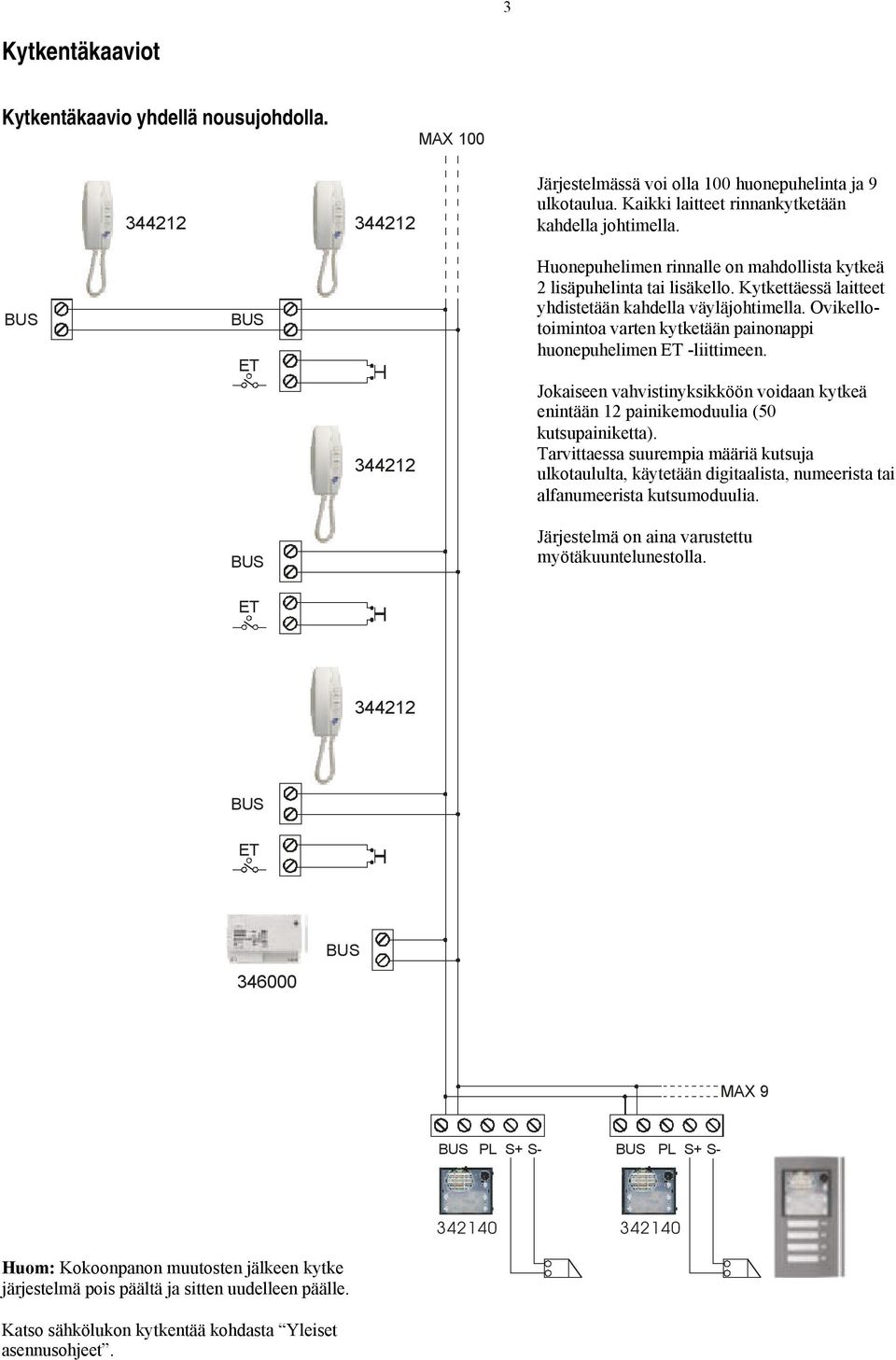

3 3 Kytkentäkaaviot Kytkentäkaavio yhdellä nousujohdolla. MAX 00 Järjestelmässä voi olla 00 huonepuhelinta ja 9 ulkotaulua. Kaikki laitteet rinnankytketään kahdella johtimella. Huonepuhelimen rinnalle on mahdollista kytkeä 2 lisäpuhelinta tai lisäkello. Kytkettäessä laitteet yhdistetään kahdella väyläjohtimella. Ovikellotoimintoa varten kytketään painonappi huonepuhelimen -liittimeen. Jokaiseen vahvistinyksikköön voidaan kytkeä enintään 2 painikemoduulia (50 kutsupainiketta). Tarvittaessa suurempia määriä kutsuja ulkotaululta, käytetään digitaalista, numeerista tai alfanumeerista kutsumoduulia. Järjestelmä on aina varustettu myötäkuuntelunestolla MAX 9 PL S+ S- PL S+ S- Huom: Kokoonpanon muutosten jälkeen kytke järjestelmä pois päältä ja sitten uudelleen päälle. Katso sähkölukon kytkentää kohdasta Yleiset asennusohjeet.

4 4 Kytkentäkaaviot Kytkentäkaavio usealle nousulinjalle ja ovipuhelintaululle. Nousulinjat yhdistetään kahdella väyläjohtimella, joiden napaisuudella ei ole merkitystä. Ovipuhelintaulu voidaan asentaa jokaiselle nousulinjalle. Ovipuhelintauluja voidaan 2 johdin - järjestelmäs-sä kytkeä enintään 9 (yhteinen + lisätaulut). Ovipuhelintaulu muodostetaan vahvistinmoduu-lista (tuote ) ja painikemoduuleista tai numeerisesta tai alfanumeerisesta kutsumoduulista. Tuote Sähkönro Kuvaus vahvistinyksikkö huonepuhelin virtalähde PL S+ S- PL S+ S- MAX 9 PL S+ S- PL S+ S-

5 5 Yleiset asennusohjeet Kytkentäkaavio ja konfigurointi, kun kiinteistöön on kolme sisäänkäyntiä. B US B US 2 6 B US PL S+ S- PM N TS 2 PL S+ S- PM N TS PL S+ S- PM N TS Osoitepiirit (0 kappaleen paketeissa) Osoitepiiri Esmin koodi Sähkönumero osoite osoite osoite osoite osoite osoite osoite 4 osoitepakkaukset osoite osoitteet osoite osoitteet osoite 7

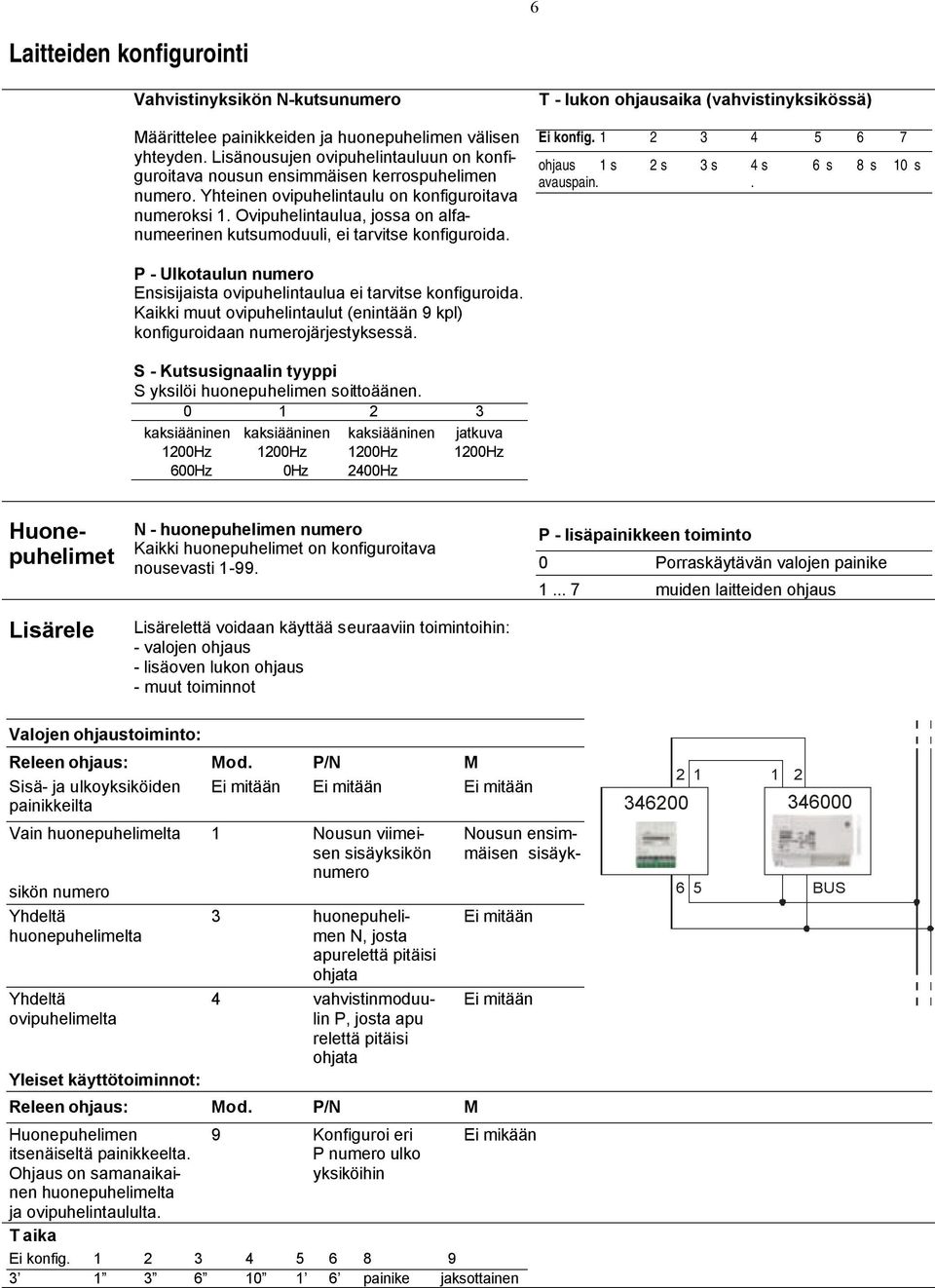

6 6 Laitteiden konfigurointi Vahvistinyksikön N-kutsunumero Määrittelee painikkeiden ja huonepuhelimen välisen yhteyden. Lisänousujen ovipuhelintauluun on konfiguroitava nousun ensimmäisen kerrospuhelimen numero. Yhteinen ovipuhelintaulu on konfiguroitava numeroksi. Ovipuhelintaulua, jossa on alfanumeerinen kutsumoduuli, ei tarvitse konfiguroida. T - lukon ohjausaika (vahvistinyksikössä) Ei konfig ohjaus s 2 s 3 s 4 s 6 s 8 s 0 s avauspain.. P - Ulkotaulun numero Ensisijaista ovipuhelintaulua ei tarvitse konfiguroida. Kaikki muut ovipuhelintaulut (enintään 9 kpl) konfiguroidaan numerojärjestyksessä. S - Kutsusignaalin tyyppi S yksilöi huonepuhelimen soittoäänen kaksiääninen kaksiääninen kaksiääninen jatkuva 200Hz 200Hz 200Hz 200Hz 600Hz 0Hz 2400Hz Huonepuhelimet Lisärele N - huonepuhelimen numero Kaikki huonepuhelimet on konfiguroitava nousevasti -99. Lisärelettä voidaan käyttää seuraaviin toimintoihin: - valojen ohjaus - lisäoven lukon ohjaus - muut toiminnot P - lisäpainikkeen toiminto 0 Porraskäytävän valojen painike... 7 muiden laitteiden ohjaus Valojen ohjaustoiminto: Releen ohjaus: Mod. P/N M Sisä- ja ulkoyksiköiden Ei mitään Ei mitään Ei mitään painikkeilta Vain huonepuhelimelta Nousun viimei- Nousun ensimsen sisäyksikön mäisen sisäyknumero sikön numero Yhdeltä 3 huonepuheli- Ei mitään huonepuhelimelta men N, josta apurelettä pitäisi ohjata Yhdeltä 4 vahvistinmoduu- Ei mitään ovipuhelimelta lin P, josta apu relettä pitäisi ohjata Yleiset käyttötoiminnot: Releen ohjaus: Mod. P/N M Huonepuhelimen 9 Konfiguroi eri Ei mikään itsenäiseltä painikkeelta. P numero ulko Ohjaus on samanaikai- yksiköihin nen huonepuhelimelta ja ovipuhelintaululta. T aika Ei konfig painike jaksottainen

7 7 Yleiset asennusohjeet Ovilukkojen kytkentä vahvistinyksikköön Vahvistinyksikön virtalähteestä Ovilukon kytkentä 27 VDC virtalähteestä, 4A vetovirta ja 250 ma pitovirta. Muuntaja virtalähteenä Ovilukon kytkentä lisämuuntajaa käytettäessä. Vahvistinyksikön jumpperit on asennettava oheisen kuvan mukaisesti. JMP 3 JMP PL S+ S- PL S+ S- JMP 2 Ovilukon ohjaus apureleellä Ovilukon kytkentä apurelettä käyttäen. Apurele on konfiguroitava MOD = C NO Alfanumeerisen kutsumoduulin kytkentä Alfanumeerisella kutsumoduulilla varustettujen ulkoyksiköiden kytkentä ja jumppereiden asetukset on tehtävä oheisien kuvien mukaisesti. JMP 3 JMP JMP 2

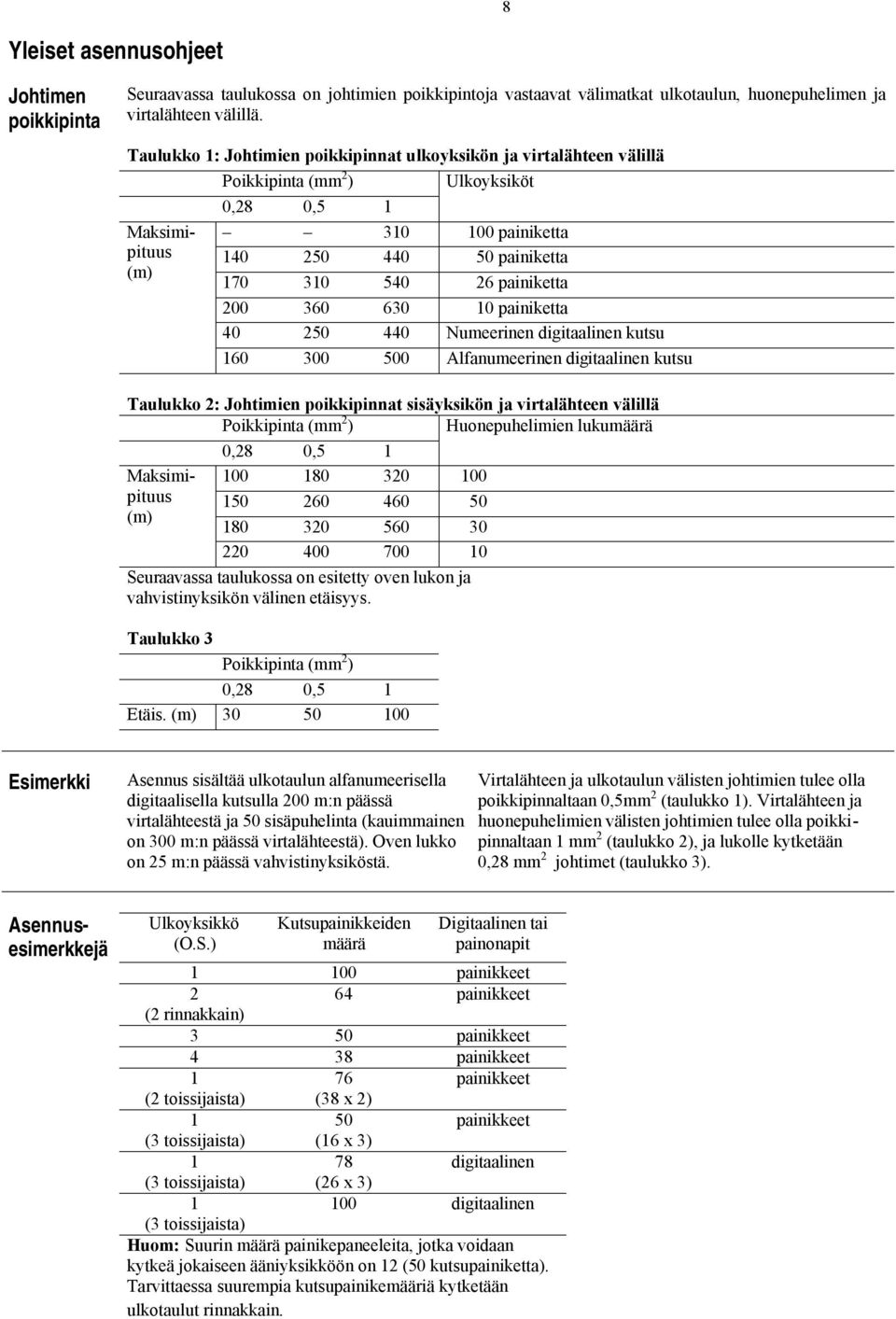

8 8 Yleiset asennusohjeet Johtimen poikkipinta Seuraavassa taulukossa on johtimien poikkipintoja vastaavat välimatkat ulkotaulun, huonepuhelimen ja virtalähteen välillä. Taulukko : Johtimien poikkipinnat ulkoyksikön ja virtalähteen välillä Poikkipinta (mm 2 ) Ulkoyksiköt 0,28 0,5 Maksimipituus (m) painiketta painiketta painiketta painiketta Numeerinen digitaalinen kutsu Alfanumeerinen digitaalinen kutsu Taulukko 2: Johtimien poikkipinnat sisäyksikön ja virtalähteen välillä Poikkipinta (mm 2 ) Huonepuhelimien lukumäärä Maksimipituus (m) 0,28 0, Seuraavassa taulukossa on esitetty oven lukon ja vahvistinyksikön välinen etäisyys. Taulukko 3 Poikkipinta (mm 2 ) 0,28 0,5 Etäis. (m) Esimerkki Asennus sisältää ulkotaulun alfanumeerisella digitaalisella kutsulla 200 m:n päässä virtalähteestä ja 50 sisäpuhelinta (kauimmainen on 300 m:n päässä virtalähteestä). Oven lukko on 25 m:n päässä vahvistinyksiköstä. Virtalähteen ja ulkotaulun välisten johtimien tulee olla poikkipinnaltaan 0,5mm 2 (taulukko ). Virtalähteen ja huonepuhelimien välisten johtimien tulee olla poikkipinnaltaan mm 2 (taulukko 2), ja lukolle kytketään 0,28 mm 2 johtimet (taulukko 3). Asennusesimerkkejä Ulkoyksikkö (O.S.) Kutsupainikkeiden määrä Digitaalinen tai painonapit 00 painikkeet 2 64 painikkeet (2 rinnakkain) 3 50 painikkeet 4 38 painikkeet 76 painikkeet (2 toissijaista) (38 x 2) 50 painikkeet (3 toissijaista) (6 x 3) 78 digitaalinen (3 toissijaista) (26 x 3) 00 digitaalinen (3 toissijaista) Huom: Suurin määrä painikepaneeleita, jotka voidaan kytkeä jokaiseen ääniyksikköön on 2 (50 kutsupainiketta). Tarvittaessa suurempia kutsupainikemääriä kytketään ulkotaulut rinnakkain.

9 9 Terraneon Esmi koodit ja sähkönumerot Esmin koodi SSTLsähkönumero Kuvaus Upotuskotelon mitat lev x kor x syv mm Peitekehyksen mitat lev x kor mm ovipuh.taulu -pain, uppo 7x23x45 mm 40x42 mm ovipuh.taulu 2-pain, uppo 7x23x45 mm 40x42 mm ovipuh.taulu 4-pain, uppo 7x24x45 mm 40x233 mm ovipuh.taulu 6-pain, uppo 7x24x45 mm 40x233 mm ovipuh.taulu 8-pain, uppo 7x306x45 mm 40x325 mm ovipuh.taulu 0-pain, uppo 7x306x45 mm 40x325 mm ovipuh.taulu 2-pain, uppo 255x24x45 mm 280x233 mm ovipuh.taulu 4-pain, uppo 255x24x45 mm 280x233 mm ovipuh.taulu 6-pain, uppo 255x306x45 mm 280x325 mm ovipuh.taulu 8-pain, uppo 255x306x45 mm 280x325 mm ovipuh.taulu 20-pain, uppo 255x306x45 mm 280x325 mm ovipuh.taulu 22-pain, uppo 255x306x45 mm 280x325 mm ovipuh.taulu 24-pain, uppo 393x306x45 mm 420x325 mm ovipuh.taulu 26-pain, uppo 393x306x45 mm 420x325 mm ovipuh.taulu 28-pain, uppo 393x306x45 mm 420x325 mm ovipuh.taulu 30-pain, uppo 393x306x45 mm 420x325 mm ovipuh.taulu 32-pain, uppo 393x306x45 mm 420x325 mm ovipuh.taulu 34-pain, uppo 393x306x45 mm 420x325 mm Esmin koodi SSTLsähkönumero Kuvaus Pinta-as. kotelon mitat: lev x kor x syv mm ovipuh.taulu -pain, pinta 55x360x92 mm ovipuh.taulu 2-pain, pinta 55x360x92 mm ovipuh.taulu 4-pain, pinta 55x360x92 mm ovipuh.taulu 6-pain, pinta 55x360x92 mm ovipuh.taulu 8-pain, pinta 55x360x92 mm ovipuh.taulu 0-pain, pinta 55x360x92 mm ovipuh.taulu 2-pain, pinta 290x360x92 mm ovipuh.taulu 4-pain, pinta 290x360x92 mm ovipuh.taulu 6-pain, pinta 290x360x92 mm ovipuh.taulu 8-pain, pinta 290x360x92 mm ovipuh.taulu 20-pain, pinta 290x360x92 mm ovipuh.taulu 22-pain, pinta 430x360x92 mm ovipuh.taulu 24-pain, pinta 430x360x92 mm ovipuh.taulu 26-pain, pinta 430x360x92 mm ovipuh.taulu 28-pain, pinta 430x360x92 mm ovipuh.taulu 30-pain, pinta 430x360x92 mm ovipuh.taulu 32-pain, pinta 430x360x92 mm ovipuh.taulu 34-pain, pinta 430x360x92 mm

10 2-johdinjärjestelmä moduulitaululla Taulukko Upotuskotelo+kiinnityskehys Toimintomoduulit Moduulien etulevyt Peitekehykset Kaapelit Virtalähteet Huoltopuhelimet 0 Painikkeiden määrä Sprint n n

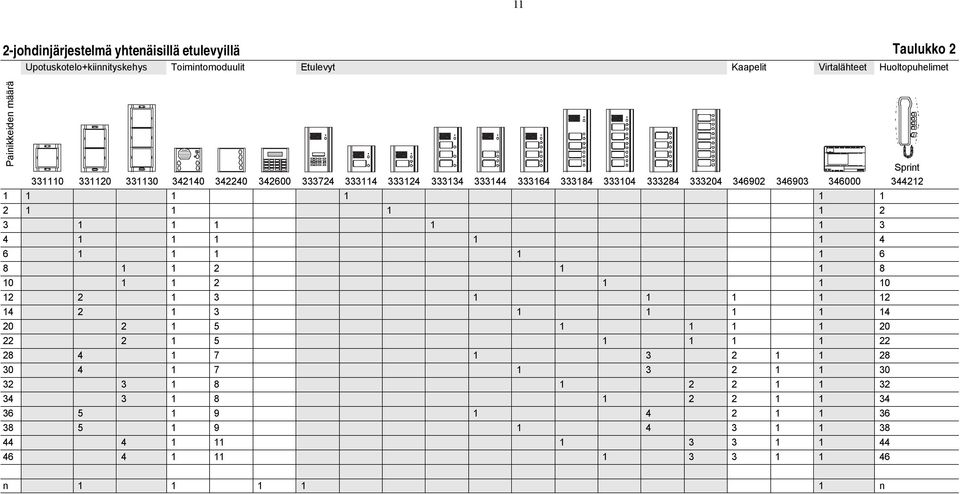

11 2-johdinjärjestelmä yhtenäisillä etulevyillä Taulukko 2 Upotuskotelo+kiinnityskehys Toimintomoduulit Etulevyt Kaapelit Virtalähteet Huoltopuhelimet Painikkeiden määrä Sprint n n
